Type de produit	Thermostat programmable, gestionnaire d'énergie domotique 3 zones
Marque	DELTA DORE
Modèle	CALYBOX 230 WT
Alimentation	230 V
Dimensions du boîtier d'ambiance	104 x 80 x 37 mm
Boîtier technique	3 modules (3 modules supplémentaires pour indicateur de consommation)
Sorties Fil Pilote	3 sorties 6 ordres + 1 sortie ECS configurable en 4ème sortie Fil Pilote
Communication	Bus non polarisé 2 fils, Radio X2D bidirectionnelle intégrée
Programmation	Journalière ou hebdomadaire, pas de 1/4 h, 1/2 h ou 1 h
Délestage	Monophasé cascadocyclique sur 3 ou 4 voies avec voie prioritaire + ECS
Indicateur de consommation	Intégré (modèle WT), affichage sur l'écran
Fonctions de dérogation	Dérogation temporisée par zone (15 min à 72 h), absence (1 à 365 j), dérivation permanente par molette
Sécurité	Verrouillage des programmes, détection automatique d'inversion de câblage phase/Fil Pilote
Optimisation	Optimisation des remontées en température (avec sonde extérieure radio en option)
Gestion de la sur-ventilation nocturne	Avec sonde extérieure radio en option
Compatibilité domotique	TYDOM, détecteurs d'ouverture, centrale d'alarme X2D, sonde extérieure
Fixation	Sur boîte d'encastrement Ø 60 mm ou socle saillie en option
Réserve de marche	2 heures
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou de solvants.
Informations générales	Garantie et SAV : consulter le site DELTA DORE ou contacter le service client

FOIRE AUX QUESTIONS - CALYBOX 230 WT DELTA DORE

Comment programmer le thermostat CALYBOX 230 WT ?

Utilisez la molette et le menu contextuel pour accéder à la programmation journalière ou hebdomadaire. Vous pouvez choisir des pas de 1/4 h, 1/2 h ou 1 h. Consultez la notice pour les détails.

Comment interrompre temporairement le programme ?

Tournez la molette pour une dérogation permanente sur toutes les zones. Pour une zone spécifique, utilisez la fonction de dérogation temporisée (15 min à 72 h). Pour une absence, réglez une durée de 1 à 365 jours.

Que faire si le chauffage ne s'arrête pas ?

Vérifiez les réglages de programmation et de dérogation. Assurez-vous que le verrouillage des programmes n'est pas activé. Si le problème persiste, contactez le service après-vente.

Comment installer le boîtier d'ambiance ?

Fixez le boîtier d'ambiance sur une boîte d'encastrement de 60 mm ou sur un socle saillie en option. Raccordez le bus de communication non polarisé à 2 fils entre le boîtier modulaire et le boîtier d'ambiance.

Qu'est-ce que la fonction de délestage ?

Le délestage cascadocyclique coupe temporairement certaines voies de chauffage pour éviter une surconsommation et une disjonction. Vous pouvez sélectionner une voie à délester en dernier recours et configurer la sortie ECS comme 4ème voie Fil Pilote.

Puis-je utiliser le CALYBOX 230 WT avec une sonde extérieure ?

Oui, une sonde extérieure radio (réf. 6300036) est en option. Elle permet d'optimiser les remontées en température et de gérer la sur-ventilation nocturne.

Comment consulter ma consommation électrique ?

Sur le modèle WT, un indicateur de consommation intégré affiche les données directement sur l'écran du boîtier d'ambiance. Vous pouvez suivre votre consommation en temps réel.

Le thermostat est-il compatible avec les détecteurs d'ouverture ?

Oui, en associant des détecteurs d'ouverture X2D (COX, MINI COX), le chauffage passe automatiquement en Hors-Gel lorsqu'une fenêtre est ouverte.

Comment verrouiller les programmes ?

Accédez au menu de verrouillage sur l'écran. Cette fonction empêche toute modification accidentelle des réglages de programmation.

Que faire en cas de panne ou de problème technique ?

Consultez la notice pour les codes d'erreur. Si le problème persiste, contactez le service client DELTA DORE ou rendez-vous sur leur site pour obtenir de l'aide.

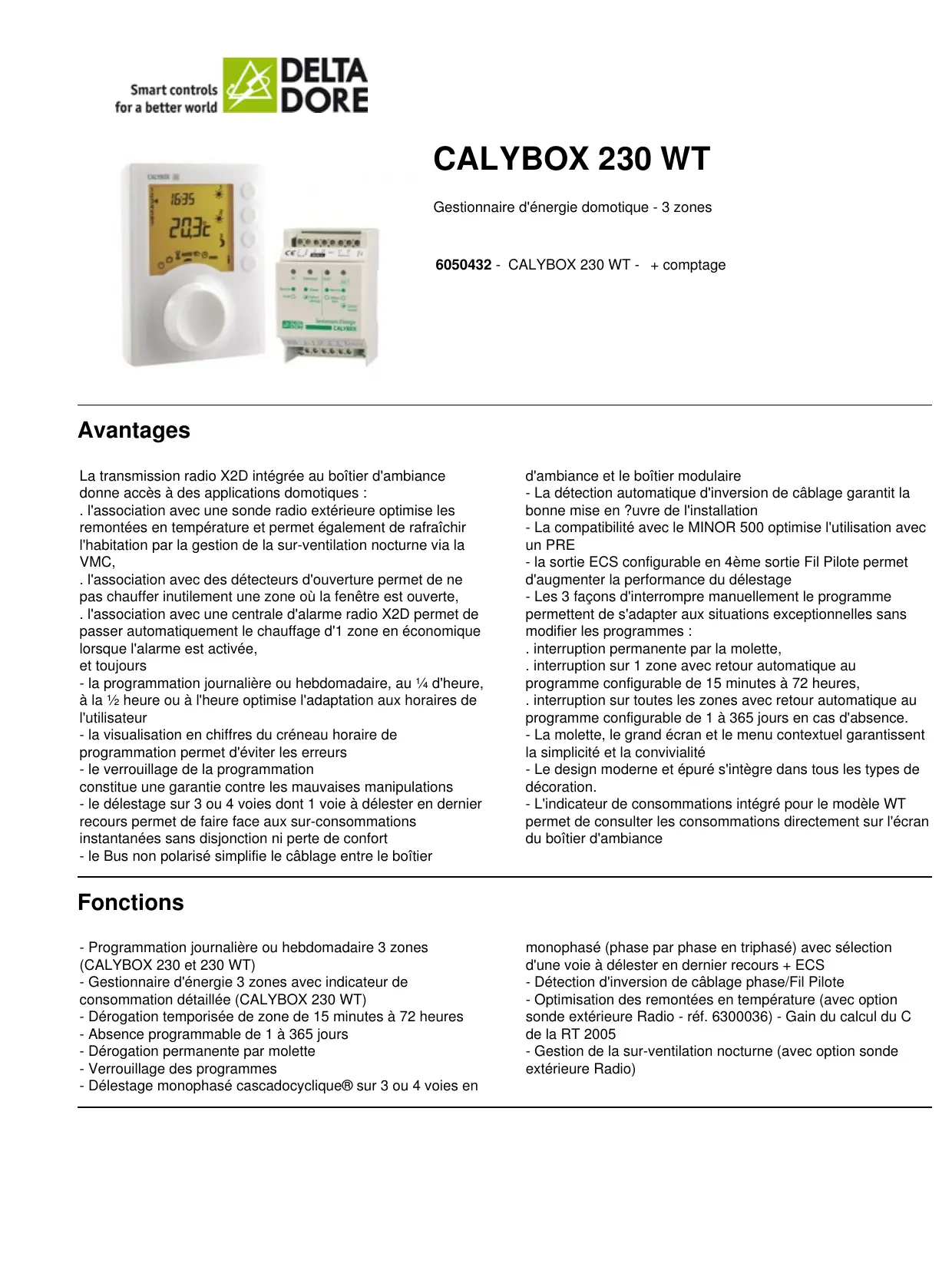

MODE D'EMPLOI CALYBOX 230 WT DELTA DORE

Gestionnaire d'énergie domotique - 3 zones

6050432 - CALYBOX 230 WT - + comptage

Avantages

La transmission radio X2D intégrée au boîtier d'ambiance donne accès à des applications domotiques : l'association avec une sonde radio extérieure optimise les remontées en température et permet également de rafraîchir l'habitation par la gestion de la sur-ventilation nocturne via la VMC, l'association avec des détecteurs d'ouverture permet de ne pas chauffer inutillement une zone où la fenêtre est ouverte, l'association avec une centrale d'alarme radio X2D permet de passer automatiquement le chauffage d'1 zone en économie lorsque l'alarme est activée, et toujours - la programmation journalière ou hebdomadaire, au 14 d'heure, à la 12 heure ou à l'heure optimise l'adaptation aux horaires de l'utilisateur - la visualisation en chiffres du créneau hors-horaire de programmation permet d'éviter les erreurs - le verrouillage de la programmation constitue une garantie contre les mauvaises manipulations - le délestage sur 3 ou 4 voies dont 1 voie à délester en dernier recours permet de faire face aux sur-consommations instantanées sans disjonction ni perte de confort - le Bus non polarisé simplifie le câblage entre le boîtier

d'ambiance et le boîtier modulaire

• La détection automatique d'inversion de câblage garantit la bonne mise en œuvre de l'installation
• La compatibilité avec le MINOR 500 optimise l'utilisation avec un PRE.
• la sortie ECS configurable en 4ème sortie Fil Pilote permet d'augmenter la performance du délestage
• Les 3 façons d'interrompre manuellement le programme permettent de s'adapter aux situations exceptionnelles sans modifier les programmes : interruption permanente par la molette, interruption sur 1 zone avec retour automatique au programme configurable de 15 minutes à 72 heures, interruption sur toutes les zones avec retour automatique au programme configurable de 1 à 365 jours en cas d'absence.
• La molette, le grand écran et le menu contextuel garantissent la simplicité et la convivialité
• Le design moderne et épuré s'intègre dans tous les types de décoration.
• L'indicateur de consommations intégre pour le modèle WT permet de consulter les consommations directement sur l'écran du boîtier d'ambiance

Fonctions

• Programmation journalière ou hebdomadaire 3 zones (CALYBOX 230 et 230 WT)
• Gestionnaire d'énergie 3 zones avec indicateur de consommation détaillée (CALYBOX 230 WT)
• Dérogation temporisée de zone de 15 minutes à 72 heures
• Absence programmable de 1 à 365 jours
• Dérivation permanente par molette
• Verrouillage des programmes
• Délestage monophasé cascadocyclique® sur 3 ou 4 voies en

monophasé (phase par phase en triphasé) avec sélection d'une voie à délester en dernier recours + ECS

• Détection d'inversion de câblage phase/Fil Pilote
• Optimisation des remontées en température (avec option Sonde extérieure Radio - ref. 6300036) - Gain du calcul du C de la RT 2005
• Gestion de la sur-ventilation nocturne (avec option sonde extérieure Radio)

Caractéristiques

• Alimentation 230 V
• Bus de communication non polarisé 2 fils entre le boîtier modulaire et le boîtier d'ambiance
• 3 sorties Fil Pilote 6 ordres + 1 sortie ECS configurable en 4ème sortie Fil Pilote ou commande de sur-ventilation nocturne
• Liaison télé-info compteur électronique ou EM. TI.
• Réserve de marche permanente des programmes et de

L'horloge de 2h

• Radio X2D bi-directionnelle dans le boîtier d'ambiance
• Fixation sur boîte d'encastrement (Ø 60 mm) ou socle saillie (en option - ref. 6200271)
• Dimensions : Boîtier technique 3 modules (+ 3 modules pour l'indicateur de consommation). Boîtier d'ambiance 104 x 80 x 37 mm

Solutions domotiques :

• TYDOM 200, télécommande multifonction pour le pilotage de multiples applications dans l'habitat, dont le chauffage
• TYDOM 140/141, télécommandes porte-clé pour piloter le chauffage via l'alarme
• TYDOM 310/320/330, transmetteurs téléphoniques pour le pilotage à distance du chauffage et de l'ECS par synthèse vocale et/ou par l'application JAVA « Ma Maison »
• COX, MINI COX, détecteurs d'ouverture permettant de passer le chauffage en Hors-Gel lors d'une ouverture de fenêtre

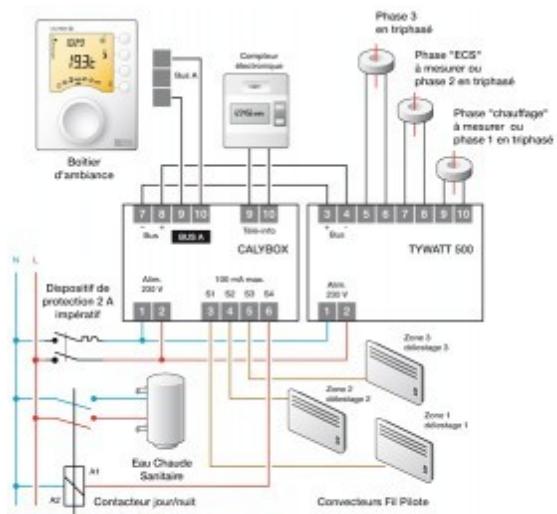

CALYBOX 220, 230 avec option TYWATT 500
