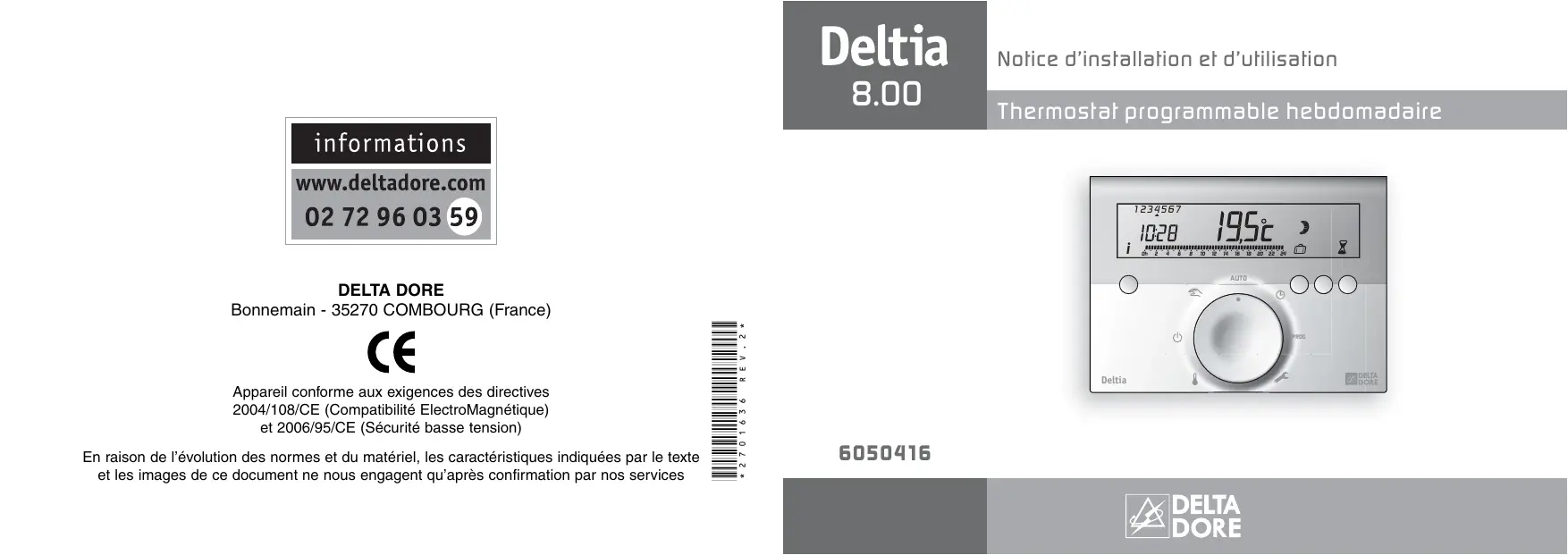

MODE D'EMPLOI Deltia 8.00 - 6050416 DELTA DORE
2004/108/CE (Compatibilité ÉlectroMagnétique)
et 2006/95/CE (Sécurité basée sur la tension)
En raison de l'évolution des normes et du matériel, les caractéristiques indiquées par le texte et les images de ce document ne nous engagent qu'après confirmation par nos services.
Deltia
8.00
Notice d'installation et d'utilisation
Thermostat programmable hebdomadaire
6050416
Avertissements
- Lire attentivement cette notice avant toute installation.
- L'appareil doit être installé selon les normes en vigueur.
- Avant toute intervention, veuillez couper le courant.
- Ne pas essayer de réparer cet appareil vous-même, un service après-vente est à votre disposition.
- Vérifiez que la visserie soit adaptée au support sur lequel l'appareil doit être fixé (plaque de plâtre, brique...).
- Par souci de clarté, les schémas réalisés sont à retenir dans leur principe. N'y figurent pas les protections et autres accessoires exigés par les normes. La norme UTE NF C15-100 et les règles de l'art doivent être respectées. Il est nécessaire que les appareils connectés ou environnants ne créent pas de perturbations trop fortes (directives 2004/108/CE).
Sommaire
Description 5
Fixation du thermostat 6
Raccordement 9
Raccorder une chaudière avec entrée thermostat 9 Raccorder une chaudière sans entrée thermostat 10 Commander des convecteurs électriques 10 Commander une pompe à chaleur 11
Configuration 12
Correction de la température mesurée 13 Choix de l'affichage de la température en mode automatique 14 Régulation de la température en mode chaud 14 Fonction climatisation 15 Anti-grippage du circulateur 16 Base de temps de régulation 16
Réglage de l'heure 17
Sommaire
Programmation 18 Réglage des températures de consigne 20 Mode automatique 21 Mode sablier 22 Mode absence 23 Mode manuel 25 Changement mode chaud / froid (Uniquement pour pompe à chaleur réversible) 26 Mode arrêt 27 Touche information 28 Remplacement des piles 29 Retour à la configuration usine 31 Tableau récapitulatif des configurations 32 Caractéristiques techniques 33 Aide 34
Description

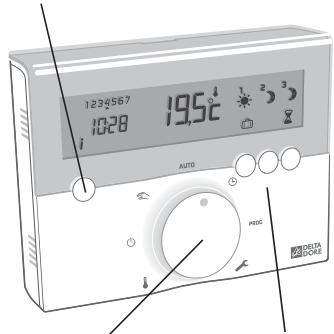

Thermostat
Touche information
Molette de sélection Touches de modification (suivant fonction)

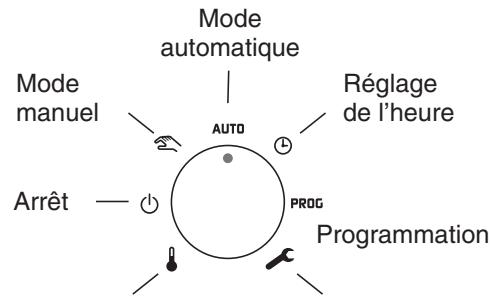

Molette
Réglage des températures de consigne Mode configuration
Fixation du thermostat

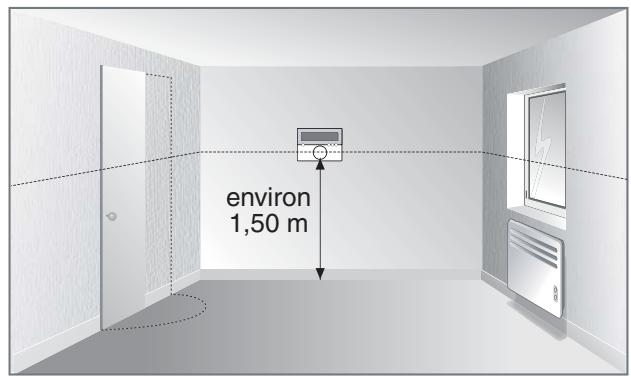

Nous vous conseillons d'installer votre appareil :
- dans un lieu facile d'accès comme un couloir, un séjour ou une entrée, - sur un mur donnant à l'intérieur à une hauteur de 1,50 m.
Votre appareil vous indique aussi la température de la pièce.
Il est donc conseillé de l'éloigner de toute source de chaleur
(ex. : convecteurs, cheminée)
et des courants d'air
(ex. : portes, fenêtres).

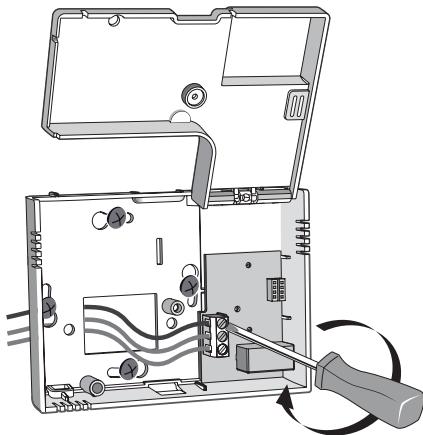

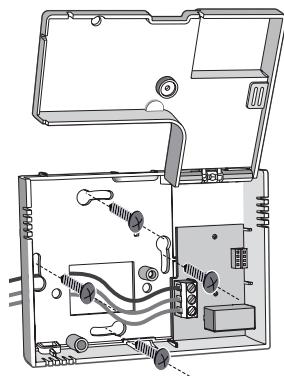

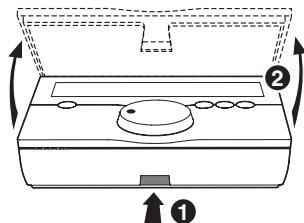

- Ouvrez le boîtier du thermostat en appuyant sur le clip 1.
- Dévissez la vis de blocage du capot de protection du bornier de raccordement. Fixez le socle à l'aide des vis et des chevilles adaptées au support ou sur une boîte d'encastrement.
Des cloisons (repère 3) défonçables avec une pince sont prévues pour laisser passer les câbles de raccordement si nécessaire.
- Raccordez les fils de commande (voir § raccordement) et revissez la vis de verrouillage du capot de protection.

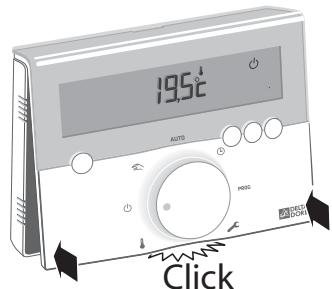

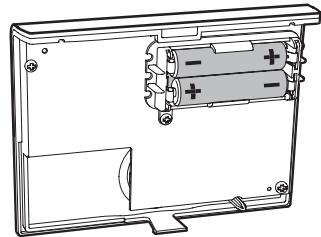

Installation des piles
- Insérez 2 piles alcalines 1,5 V de type LR03 en prenant soin de respecter les polarités.
Ne jamais utiliser de piles rechargeables. Utilisez impérativement des piles alcalines.
- Repositionnez la partie avant du thermostat jusqu'au verrouillage du clip.
Raccordement

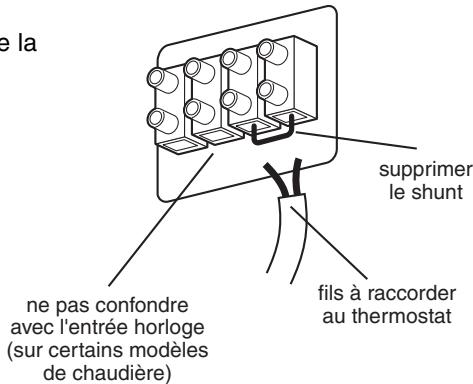

Raccorder une chaudière avec entrée thermostat
- Raccordez les bornes 1 et 3 aux deux bornes de l'entrée thermostat de la chaudière.
- Si nécessaire, supprimez le shunt (fil électrique) reliant les deux bornes de l'entrée thermostat.
- Si la chaudière possède une entrée horloge, ne la confondez pas avec l'entrée thermostat.
Entrée thermostat de la chaudière
Exemple de bornier de chaudière

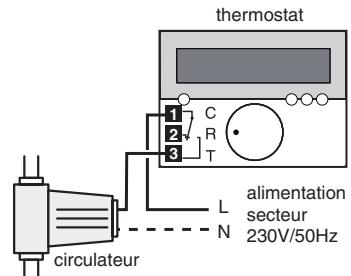

Raccorder une chaudière sans entrée thermostat
Si la chaudière ne possède pas d'entrée thermostat, vous pouvez commander directement le circulateur qui se trouve à côté de la chaudière (pompe permettant la circulation de l'eau chaude dans les radiateurs).
Commandez directement l'alimentation du circulateur avec le thermostat.

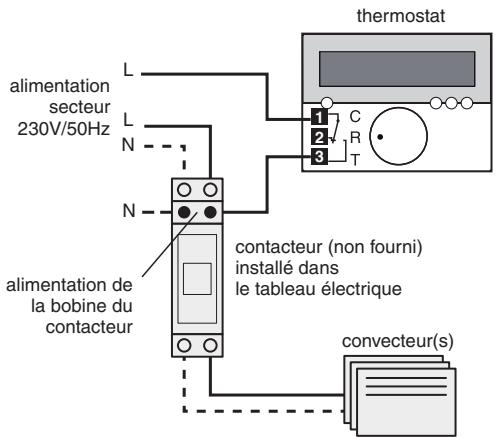

Commander des convecteurs électriques
Pour la commande de convecteurs électriques, vous devez IMPÉRATIVEMENT utiliser un contacteur de puissance à fermeture adapté à la puissance totale à commander.
Ce contacteur doit être installé dans le tableau électrique de l'habitation.
Commander une pompe à chaleur

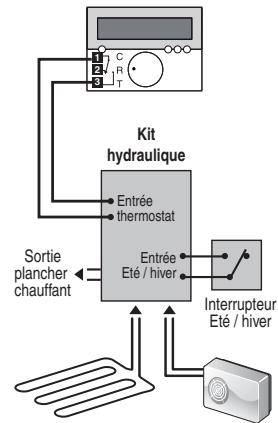

Pompe à chaleur avec entrée thermostat et entrée été/hiver

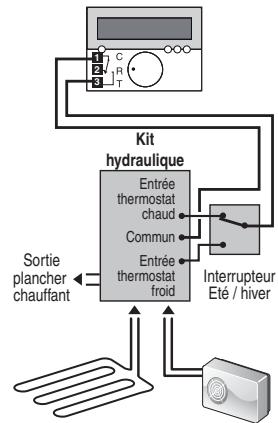

Pompe à chaleur avec entrée thermostat chaud et entrée thermostat froid
Pompe à chaleur avec entrée thermostat et bouton été/hiver
Géothermie OU Aérothermie
Géothermie ou Aérothermie
1
Géothermie ou Aérothermie
Choisissez le câblage adapté à votre pompe à chaleur ou reportez-vous aux spécifications du constructeur.
Configuration
Pour accéder aux menus de configuration, tournez la molette sur la position.

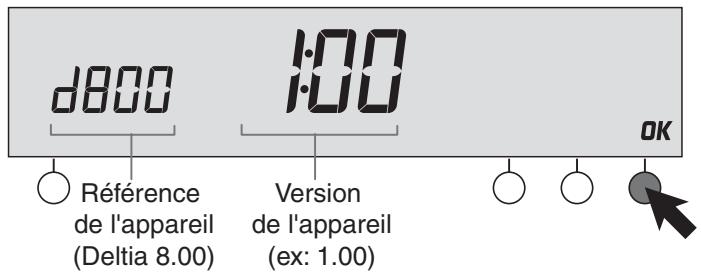

La référence de votre appareil s'affiche ainsi que le nombre de version. Appuyez sur OK pour accéder au menu CF01.
Correction de la température mesurée
IMPORTANT : Avant de modifier ce réglage, l'appareil doit être en service depuis au moins 2 heures.
| CFOI | Correction possible de -4°C à + 4°C par pas de 0,1°C.
Appuyez sur les touches + ou - pour modifier et validez par la touche OK pour passer au réglage suivant |
S'il existe un écart entre la température constatée (thermomètre) et la température mesurée et affichée par l'appareil, la fonction CF01 permet d'agir sur la mesure de la sonde de façon à compenser cet écart.
Exemple :
Si la température affichée par l'appareil est de 19 °C et que la température constatée est de 20 °C, réglez +1 °C puis validez par OK.
Choisissez votre réglage à l'aide des touches + ou -. Appuyez sur OK pour valider et accéder au menu CF02.
Choix de l'affichage de la température en mode automatique.
| CFO2 | Offichage permanent de la température de consigne (par défaut). Dans ce cas, appuyez sur la touche i pour afficher la température ambiente. (par défaut) |
| Offichage permanent de la température ambiente. Dans ce cas, appuyez sur la touche i pour afficher la température de consigne. |
Choisissez votre réglage à l'aide des touches + ou -.
Appuyez sur OK pour valider et accéder au menu CF03.
Régulation de la température confort en mode chaud.
| [F03] | Température comport régulée par le DELTIA (par défaut) |
| Température Confort régulée par chaque radiateur ou convecteur. Dans ce cas, l'écran affiche ConF. |
Choisissez votre réglage à l'aide des touches + ou -.
Appuyez sur OK pour valider et accéder au menu CF04.
En chauffage électrique ou eau chaude avec des vannes thermostatiques, la température Confort peut être assurée par le réglage du thermostat de chaque radiateur.
Dans ce cas, seules les températures Économie et Hors-Gel sont régulées par le DELTIA.
Fonction climatisation.
Si vous disposez d'un système réversible chaud / froid, positionnez le réglage du menu CF04 sur la valeur 1. Vous aurez la possibilité de basculer le Deltia du mode chaud au mode froid. (voir § changement de mode chaud / froid).
| CF04 | 0 Fonction climatisation non autorisée. (par défaut) |
| 1 Fonction climatisation autorisée. |
Choisissez votre réglage à l'aide des touches + ou -. Appuyez sur OK pour valider et accéder au menu CF05.
Le passage à 0 de la valeur du menu CF04 est uniquement possible si le DELTIA est en mode chaud.
Anti-grippage du circulateur
Si vous pilotez un circulateur par thermostat, positionnez le réglage du menu CF05 sur la valeur 1.
| CF05 | Anti-grippage inactif (par défaut) |
| Anti-grippage actif (mise en route du circulator pendant 1 minute toutes les 24 heures) |
Choisissez votre réglage à l'aide des touches + ou -.
Appuyez sur OK pour valider et accéder au menu CF06.
Base de temps de régulation
Choisissez la base de temps recommandée pour votre installation.
| CFO6 | 15 mn (recommandé pour la commande de convecteurs ou de radiateurs traditionnels). (par défaut) |
| 30 mn (recommandé pour la commande d'une pompe à chaleur, selon modèle) |
| 45 mn (recommandé pour la commande d'une pompe à chaleur, selon modèle) |
Choisissez votre réglage à l'aide des touches + ou -.
Appuyez sur OK pour valider.

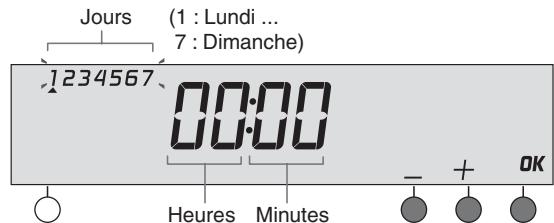

Réglage de l'heure
Tournez la molette sur la position.
Les jours clignotent.
- Appuyez sur + ou - pour régler le jour, puis sur OK pour valider et passer au réglage suivant.
Recommencez les opérations pour régler les heures et les minutes.
Pour sortir du mode "réglage de l'heure", tournez la molette.

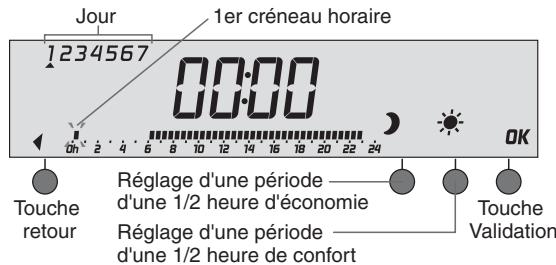

Programmation
Tournez la molette sur la position PROG.
La programmation par défaut est une période de confort de 6h00 à 23h00.
- Créer votre programme : la programmation commence au jour 1 et à 0h00. Appuyez sur les touches ou pour créer des plages d'économie ou de confort (par pas d'une demi-heure).
- 2 possibilités pour valider votre programme :
- Valider et copier le programme sur le jour suivant.
Maintenez appuyée la touche OK pendant 3 secondes pour valider et copier le programme que vous avez créé sur le jour suivant.
- Valider le programme : appuyez sur la touche OK pour valider et passer à la programmation du jour suivant.
La touche retour permet la modification d'un programme en revenant sur un créneau horaire souhaité.
Exemple : confort de 6h30 à 8h30 et de 17h30 à 23h.
Appuyez sur la touche jusqu'à 06:30.
Appuyez sur la touche jusqu'à 23:00.
Appuyez sur la touche jusqu'à 08:30.
Appuyez sur la touche jusqu'à 00:00.
Appuyez sur la touche jusqu'à 17:30.
Copiez et validez ou validez.
Réglage des températures de consigne
Ce mode permet de choisir les températures de consigne économie et confort.
Tournez la molette sur

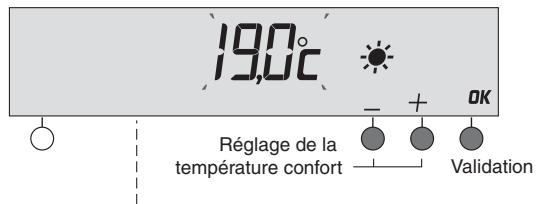

- Appuyez sur + ou - pour régler la température confort, puis validez par OK pour passer au réglage de la température économique. Validez par OK.
Les consignes sont réglables de 5 à 30 °C en mode chaud, et de 18 à 35 °C en mode froid, par pas de 0,5 °C.
Pour régler les consignes froid, positionnez le thermostat en mode froid (voir menu changement mode chaud / froid).

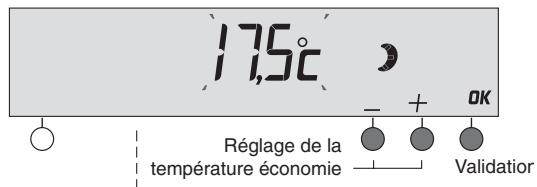

Remarque :
Seul le réglage de la température économique vous sera proposé si vous avez choisi la régulation du confort par chaque radiateur (menu CF03).

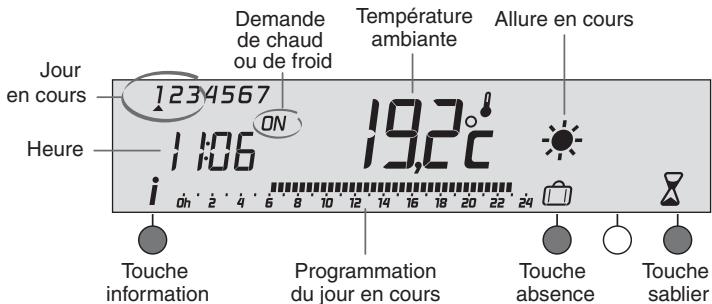

Mode automatique
Tournez la molette sur la position AUTO. Notre thermostat suit la programmation.
REMARQUE :
Par défaut, votre appareil affiche de façon permanente la température de consigne. Si vous souhaitez modifier ce paramètre, reportez-vous au menu CF02 de la partie installation de ce manuel.

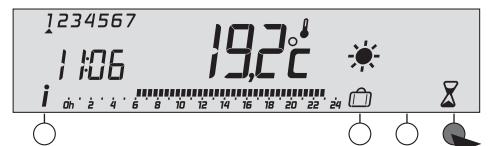

Mode sablier
Durée du mode
Annulation Réglage Validation de la durée
Ce mode permet de définir une allure pendant un temps donné.
En mode AUTO, appuyez sur la touche
- Appuyez sur + ou - pour régler la durée souhaitée (de 30 minutes à 72 heures), puis sur OK pour valider.
Exemple : mode Sablier pendant 30 minutes.

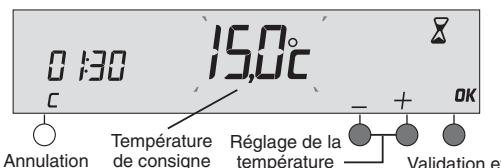

- Appuyez sur + ou - pour régler la température de consigne souhaitée (de 5 à 30 °C pour le mode chaud et de 18 à 35 °C pour le mode froid), puis sur OK pour valider et démarrer le décompte.
Un appui sur OK en cours de mode Sablier permet une modification des réglages.
Retour au mode auto à la fin du décompte
Pour annuler le mode sablier en cours, appuyez sur la touche

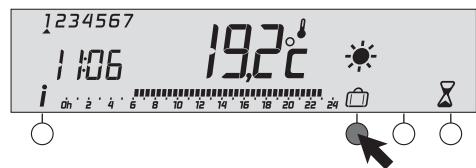

Mode absence
Ce mode permet de mettre votre logement en Hors-Gel si vous devez vous absenter pendant plusieurs jours.
En mode AUTO, appuyez sur la touche

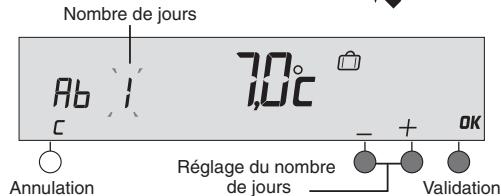

- Appuyez sur + ou - pour régler le nombre de jours d'absence souhaité (de 1 à 99), puis sur OK pour valider.
Exemple : Départ le 1er mars, retour le 10 mars, indiquez 9 jours d'absence. Le fonctionnement automatique sera repris le 10 mars à 0h00.
Retour au mode auto à la fin du décompte

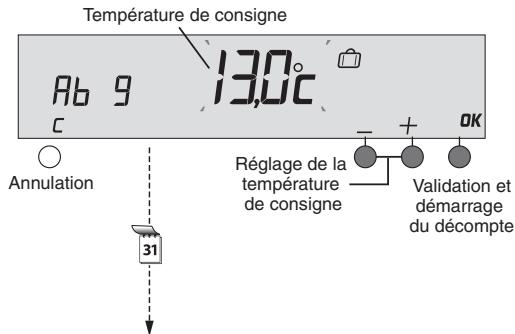

- Appuyez sur + ou - pour régler la température de consigne souhaitée (de 5 à 15 °C pour le mode chaud), puis sur OK pour valider et démarrer le décompte. Votre installation sera en arrêt si le Deltia est en mode froid.
Un appui sur OK en cours de mode Absence permet une modification des réglages.
Pour annuler le mode absence, appuyez sur la touche C.

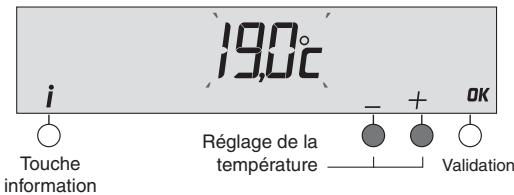

Mode manuel
Ce mode permet de choisir une température de consigne de façon permanente.
Tournez la molette sur
- Appuyez sur + ou - pour régler la température souhaitée, puis sur OK pour valider.
Pour annuler ce mode manuel, tournez la molette.
Modification de la consigne

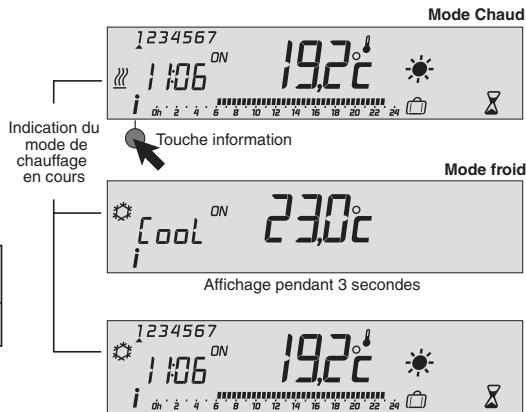

Changement mode chaud / froid (uniquement pour pompe à chaleur réversible)
(changement possible si l'indication ou est affiché sur l'écran, voir menu CF04) Pour basculer du mode Chaud (HEAT) au mode Froid (COOL) et inversement, à partir des modes AUTO ou , appuyez 3 secondes sur la touche information.
L'écran indique brièvement l'indication Cool ainsi que la température de consigne, puis le DELTIA passé en mode froid.
Positionnez également l'interrupteur Été / Hiver de votre système réversible en respectant le tableau suivant :
| Deltia
en mode chaud | Système réversible
sur position hiver |
| en mode froid | sur position été |
À tout moment, un appui bref sur la touche i vous permet de connaître le mode utilisé.
Le mode froid est accessible uniquement si le menu CF04 est programmé sur la valeur 1.
Mode arrêt
Ce mode permet de partager votre installation chauffage en arrêt.
Tournez la molette sur
Votre émetteur affiche la température ambiante.
Si vous préférez afficher l'heure durant un arrêt prolongé de votre système, positionnez la molette de votre émetteur sur la position .
REMARQUE :
Votre installation sera également en arrêt dans les positions suivantes :
En mode AUTO, un appui sur la touche I permet de connaître la température ambiante ou la température de consigne selon la configuration lors de l'installation (menu CF02).
Votre thermostat affiche la température ambiante, un appui sur la touche I affiche la température de consigne :
Affichage de la température de consigne
Votre thermostat affiche la température de consigne, un appui sur la touche I affiche la température ambiante :
Affichage de la température ambiante
Remplacement des piles

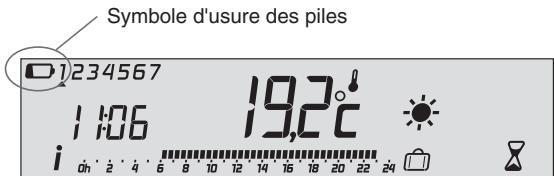

Lorsque le symbole d'usure des piles apparaît, vous disposez d'environ 1 mois pour changer celles-ci (2 piles alcalines 1,5V de type LR03 ou AAA).
Des précautions sont à prendre :
- respecter les polarités +/- lors de la mise en place dans l'appareil,
- ne pas jeter les piles usées n'importe où (dans un souci de respect de l'environnement, vous devez rapporter les piles usées dans un lieu de collecte),
- ne pas les recharger,
- vous avez environ 30 secondes pour changer les piles avant que le réglage de l'heure ne soit remis à zéro (dans ce cas, refaire le réglage du jour et de l'heure). voir § réglage de l'heure.
Ne jamais utiliser de piles rechargeables. Utilisez impérativement des piles alcalines.
Tournez la molette sur

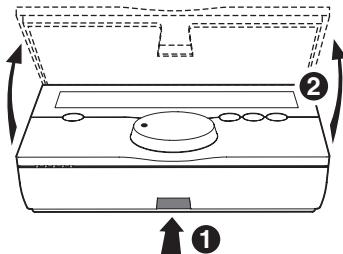

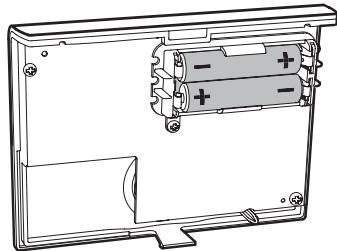

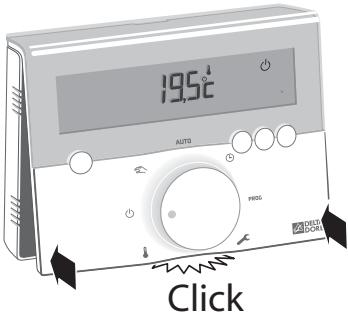

- Ouvrez le boîtier du thermostat en appuyant sur le clip ① et en soulevant la partie avant.
- Insérez 2 piles alcalines 1,5 V de type LR03 en prenant soin de respecter les polarités.
- Repositionnez la partie avant du boîtier thermostat jusqu'au verrouillage du clip.

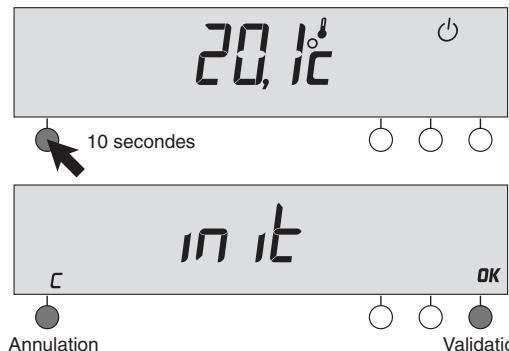

Retour à la configuration usine
Vous pouvez faire une initialisation générale pour revenir aux paramètres réglés en usine :
- les réglages des configurations par défaut
- les températures de consigne par défaut,
Mode Chaud - Confort: 19°C, Economie: 16°C
Mode froid - Confort : 23°C, Economie : 28°C - la programmation par défaut (Confort de 6h à 23h).
Tournez la molette sur la position
Appuyez sur la touche de gauche pendant 10 secondes.
Appuyez sur OK pour valider ou sur C pour annuler.
Retour à l'affichage du mode arrêt
Tableau récapitulatif des configurations
| CF01 | Correction de la température mesurée
de -4°C à +4°C par pas de 0,1°C. (0 par défaut) |
| CF02 | Choix de l'affichage de la température en mode Automatique
0 = Affichage de la température de consigne (par défaut)
1 = Affichage de la température ambiente |
| CF03 | Régulation de la température Confort en mode chaud
0 = régulée par le Deltia (par défaut) 1 = par chaque radiateur ou convecteur. |
| CF04 | Fonction climatisation
0 = Non autorisée (par défaut) 1 = Autorisée |
| CF05 | Anti-grippage du circulator
0 = inactif (par défaut) 1 = actif |
| CF06 | Base de temps de régulation
0 = 15 minutes (par défaut) 1 = 30 minutes 2 = 45 minutes |
- Alimentation par 2 piles alcalines 1,5 V de type LR03 ou AAA, non fournies (autonomie supérieure à 2 ans). Ne pas utiliser de piles rechargeables.
- 1 sortie 2 A / 230 V. Dimensions : 111 × 84 × 28,5 mm.
- Indice de protection : IP 30.
- Installation en milieu normalement pollué.
- Température de stockage : -10 °C à +70 °C.
- Température de fonctionnement : 0 °C à +40 °C.
- Microcoupure type 1C.
- Isolement classe II.
- Sauvegarde horloge : 30 secondes.
Aide
L'objet de ce chapitre est de vous aider à résoudre rapidement les problèmes les plus courants que vous pourriez rencontrer sur votre produit lors de l'utilisation.
En cas de doute, si le problème persiste ou s'il ne se trouve pas dans cette liste, contactez notre service clients.
Rien n'apparaît sur l'écran du boîtier d'ambiance.
Il n'y a pas de piles.
Vérifiez les piles.
La température affichée ne correspond pas à la température mesurée dans la pièce (thermomètre).
Reportez-vous à la notice d'installation ou contactez notre service clients.
Votre système de chauffage est en arrêt.
Deltia est en position , , , PROG ou
REMARQUE :
Avant d'ouvrir le boîtier de votre thermostat, positionnez la molette sur
Traitement des appareils électriques et électroniques en fin de vie (applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective).
Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas être traité avec les déchets ménagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques :
- dans les points de distribution en cas d'achat d'un équipement équivalent, - dans les points de collecte mis à votre disposition localement (déchetterie, collecte sélective, etc...).
En vous assurant que ce produit est bien mis au rebut de manière appropriée, vous aiderez à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine. Le recyclage des matériaux aidera à conserver les ressources naturelles. Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez contacter votre municipalité, votre déchetterie ou le magasin où vous avez acheté le produit.
