Bolero 132 cm Deckenventilator - Ventilateur Klarstein - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur de plafond
Marque	Klarstein
Modèle	Bolero 132 cm
Diamètre des pales	132 cm
Alimentation électrique	220-240 V~ 50/60 Hz
Puissance du ventilateur	40 W
Débit d'air maximal	171 m³/min
Nombre de vitesses	6 vitesses
Éclairage intégré	Douille E27, max. 60 W
Télécommande	Oui, incluse
Hauteur minimale de montage	2,3 m entre les pales et le sol
Capacité de charge du crochet	100 kg
Niveau sonore maximal	47 dB(A)
Consommation en veille	0,5 W
Installation	Plafond plat ou voûté, tige de suspension
Sécurité électrique	Mise à la terre obligatoire, interrupteur bipolaire
Entretien	Nettoyage hors tension, chiffon doux
Contenu du colis	Moteur, pales, télécommande, abat-jour, quincaillerie
Réparabilité	Tiges de suspension et pièces détachées disponibles
Coordonnées fabricant	Chal-Tec GmbH, Berlin, Allemagne

FOIRE AUX QUESTIONS - Bolero 132 cm Deckenventilator Klarstein

Comment installer le ventilateur Bolero 132 cm ?

Coupez d'abord l'alimentation. Fixez solidement le support de suspension au plafond, en respectant une hauteur minimale de 2,3 m sous les pales. Faites passer les fils dans la tige, puis suspendez le moteur. Assemblez les pales et fixez l'abat-jour. Faites appel à un électricien si nécessaire.

Quelle est la hauteur minimale d'installation ?

La distance entre le sol et les pales doit être supérieure à 2,3 m. Le support doit supporter au moins 100 kg pour garantir la sécurité.

Comment utiliser la télécommande ?

Insérez une pile dans la télécommande. Mettez le ventilateur sous tension et appuyez sur FAN ON/OFF pendant 5 secondes pour synchroniser. Un bip long confirme le couplage. Utilisez ensuite les boutons pour régler les 6 vitesses.

Comment régler les vitesses ?

La télécommande permet de sélectionner les 6 vitesses. Le débit d'air varie de 56,8 à 170,6 m³/min selon la vitesse.

Peut-on installer une ampoule sur ce ventilateur ?

Oui, le ventilateur dispose d'une douille E27 avec une puissance maximale de 60 W. Installez l'ampoule après avoir coupé l'alimentation.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez la pile et son installation. Assurez-vous que l'apprentissage a été effectué dans les 30 secondes après la mise sous tension. Évitez les interférences avec d'autres appareils électroniques.

Comment nettoyer le ventilateur ?

Mettez le ventilateur hors tension avant le nettoyage. Utilisez un chiffon doux et sec sur les pales et le boîtier. Ne jamais utiliser d'eau ou de produits abrasifs.

Le ventilateur peut-il être installé sur un plafond voûté ?

Oui, grâce à la tige de suspension incluse et aux accessoires, il s'adapte aux plafonds normaux ou voûtés. Une tige de rallonge est disponible pour les hauteurs plus importantes.

Quel est le niveau sonore de ce ventilateur ?

Le niveau de puissance acoustique varie de 33,6 dB(A) en vitesse 1 à 47 dB(A) en vitesse 6. Il est conçu pour rester discret.

Ce ventilateur est-il adapté aux pièces humides ?

Non, ne l'installez jamais dans une pièce humide ou mouillée pour éviter tout risque de choc électrique. Utilisez-le uniquement dans des zones sèches.

MODE D'EMPLOI Bolero 132 cm Deckenventilator Klarstein

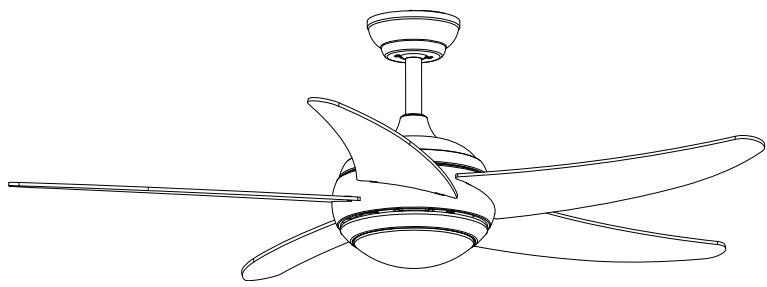

Ventilateur de plafond

Ventilador de techo

Félicitation pour acquisition de ce nouvel appareil. Veuillez lire attentivement ce manuel et tenir compte des conseils suivants concernant l'installation et l'utilisation afin d'éviter tout dommage technique. Nous déclinons toute responsabilité pour les dommages causés par le non-respect des instructions et une utilisation inappropriée. Scannez le code QR pour accéder au dernier manuel d'utilisation et à d'autres informations sur le produit.

Consignes de sécurité 48

Contenu de la livraison 49

Installation 50

Fonctionnement et utilisation 56

Informations sur le recyclage 58

Fabricant 58

FICHE TECHNIQUE

Numéro d'article	10048081, 10048082, 10048083, 10048084
Alimentation électrique	220-240 V~ 50/60 Hz
Puissance du ventilateur	40 W
Débit maximal	171 m3/min
Type de lampe	Douille E27, max. : 60 W

CONSIGNES DE SÉCURITÉ

• Ne jamais fixer le ventilateur à une prise de courant, mais au plafond lui-même.
• La distance minimale entre les pales du ventilateur et le sol doit être supérieure à 2,3 m. La capacité de charge minimale du crochet auquel le ventilateur est suspendu doit être de 100 kg.
• Veillez à installer un interrupteur de déconnexion à tous les pôles avec une séparation de contact d'au moins 3 mm entre les pôles dans le câblage d'alimentation du ventilateur de plafond.
• La référence du modèle ou du type de luminaires qui peuvent être installés dans les ventilateurs construits à cet effet.
  • Couper l'alimentation avant de procéder à la connexion.
  • Le câblage électrique doit être conforme à la réglementation locale.
• Le ventilateur doit être correctement mis à la terre pour éviter tout risque de choc électrique.
• Ne jamais installer le ventilateur dans une pièce humide ou mouillée.
• Soyez prudent lorsque vous travaillez à proximité des pales du rotor.
• Cet appareil ne peut être utilisé que par des enfants âgés de 8 ans ou plus et des personnes dont les capacités physiques, sensorielles et mentales sont limitées et/ou dénuées d'expérience et de connaissances, à condition qu'elles aient été initiées à l'utilisation de l'appareil par une personne responsable qui comprend les risques associés.
• Les enfants ne doivent pas jouer avec l'appareil.
• Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.
  • Assurez-vous que le ventilateur est hors tension avant de retirer la protection.
• Prendre des précautions pour éviter le reflux de gaz dans la pièce à partir du conduit ouvert d'un appareil à gaz ou d'un autre appareil à combustible (pour les ventilateurs de gaine et de cloison).

Remarque : Faites toujours installer votre ventilateur par quelqu'un qui s'y connaît en matière de câblage électrique.

CONTENU DE LA LIVRAISON

Ouvrez soigneusement l'emballage. Retirer les articles des inserts en polystyrène. Retirer le boîtier du moteur et le placer sur un tapis ou de la mousse de polystyrène pour éviter de l'endommager. Retirez le boîtier du moteur et placez-le sur un tapis ou du polystyrène pour éviter d'endommager la finition. Vérifier dans l'inventaire des pièces que toutes les pièces sont bien présentes.

Abat-jour	Tige et boule de suspension	Tige de suspension
Support de suspension	Caches décoratifs	Moteur
Pale	vis et chevilles	abat-jour en verre
Télécommande	Paquet en spirale

INSTALLATION

Préparation de l'installation

Pour éviter les blessures et les dommages, veillez à ce que l'emplacement de suspension permette aux pales d'être à 2,3 m du sol et à 76 cm d'un mur ou d'un obstacle.

Assurez-vous que le boîtier de sortie est solidement fixé à la structure du bâtiment et peut supporter le poids total du ventilateur.

Préparation de l'emplacement du ventilateur

Installation des tiges de suspension

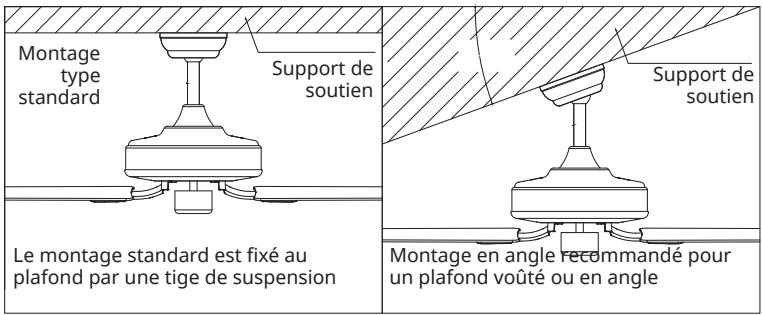

Ce ventilateur peut être monté sur un plafond normal ou voûté à l'aide d'une tige de suspension.

La longueur de suspension peut être augmentée en utilisant une tige plus longue.

Tournevis, tournevis plat, pince ou clé à molette, escabeau, pince coupante et ruban adhésif.

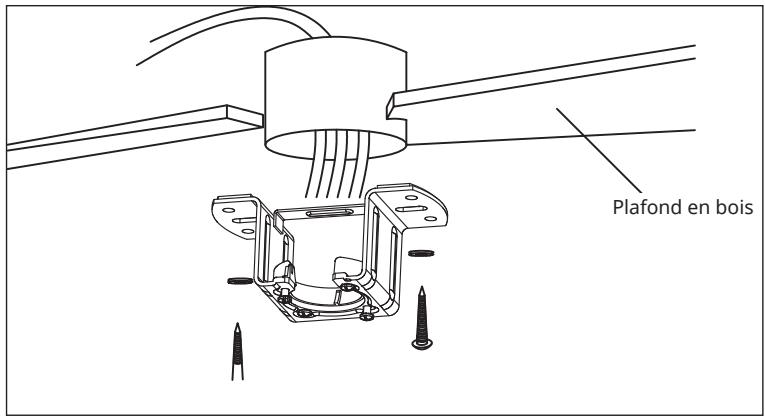

Installation du support de suspension

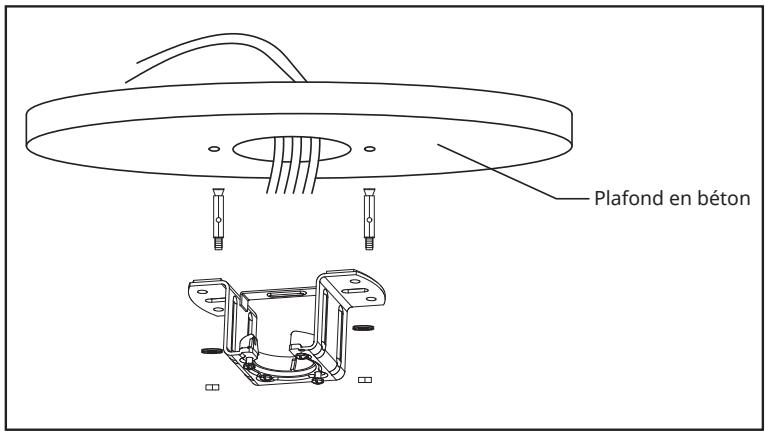

Percez un trou de ∅8 mm sur le plafond en béton et insérez les chevilles et les boulons.

Alignez le support avec le trou et serrez l'écrou.

Assemblage et suspension du ventilateur

Si vous souhaitez allonger la longueur de suspension de votre ventilateur, vous devez retirer la boule de suspension de la tige de descente de 6 pouces fournie pour l'utiliser avec une tige de descente rallongée (incluse). (Si vous souhaitez utiliser la tige de suspension de 6 pouces, veuillez suivre les instructions ci-dessous)

Pour retirer la boule de suspension, desserrez la vis de réglage de la boule et retirez la goupille et le clip. Abaissez la boule de suspension et retirez la goupille d'arrêt. Faites glisser la boule hors de la tige de suspension d'origine A et faites-la glisser le long de la tige de suspension plus longue B (notez que la partie supérieure de la tige de suspension comporte un trou de vis de réglage ; utilisez ce trou pour régler la vis de réglage).

Insérer la goupille d'arrêt dans la partie supérieure de la tige de suspension rallongée et soulever la boule de suspension.

Veillez à ce que la goupille d'arrêt s'aligne sur les fentes situées à l'intérieur de la boule de suspension et serrez fermement la vis de réglage.

Remarque : Pour préparer l'enfilage des fils électriques à travers la tige de suspension, appliquez un petit morceau de ruban électrique aux extrémités des fils électriques - cela maintiendra les fils ensemble lors de leur enfilage à travers la tige de suspension.

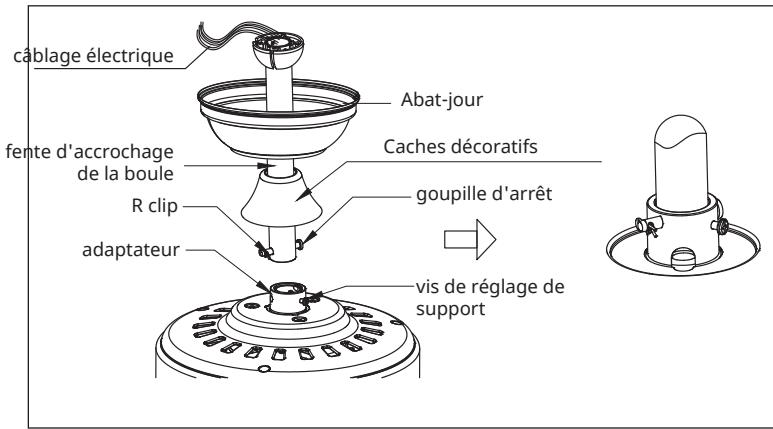

Desserrez les vis de réglage et l'écrou de la culasse en haut du boîtier du moteur. Retirer la goupille et le clip de la tige de suspension (si ce n'est pas déjà fait). Faites glisser la tige à travers l'abat-jour.

Faites passer les fils électriques à travers la tige de suspension et tirez le fil supplémentaire de l'extrémité supérieure de la tige de suspension.

Placer la tige de suspension dans l'étrier du carter du moteur. Insérer la goupille d'arrêt et le clip retirés précédemment. Serrez fermement les vis de réglage et l'écrou de l'étrier. Abaisser l'abat-jour sur le boîtier du moteur.

câblage

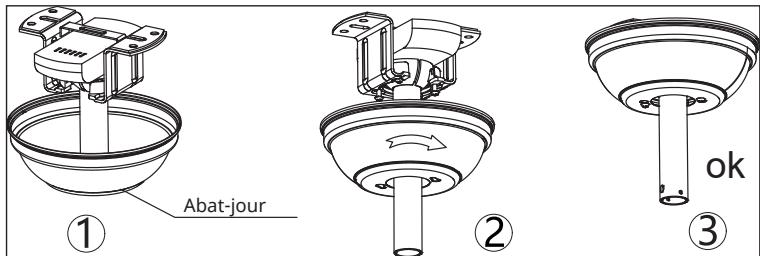

Assemblage de l'abat-jour

Soulever l'abat-jour jusqu'au support de suspension, en alignant les vis desserrées dans le support de suspension avec des trous oblongs dans l'abat-jour. Tourner l'abat-jour pour le verrouiller. Remettez les vis et serrez-les toutes à l'aide d'un tournevis.

Une fois le support de suspension fixé à la boîte de sortie et capable de supporter le ventilateur, vous êtes maintenant prêt à accrocher votre ventilateur. Saisir fermement le ventilateur à deux mains. Faites glisser la tige de suspension par l'ouverture du support et faites reposer la boule sur le support de suspension. Tournez la fente de la boule de suspension jusqu'à ce qu'elle s'aligne avec la languette du support de suspension.

Conseil: demandez l'aide d'une autre personne pour tenir l'escabeau en place et pour soulever le ventilateur à votre hauteur une fois que vous êtes installé sur l'échelle.

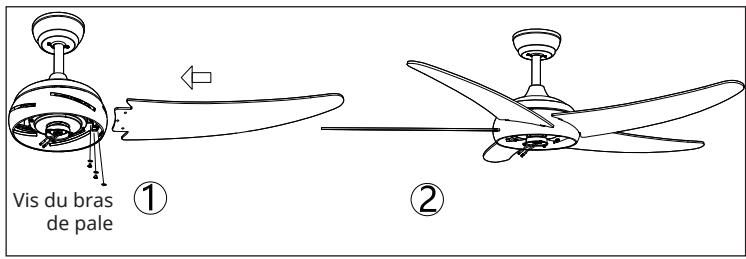

Assemblage des pales

Gain de temps : Placez les rondelles sur chaque vis de pale avant d'installer la pale.

Alignez les trous des pales avec les trous des vis du moteur, et serrez toutes les vis une fois que toutes les pales sont fixées. Répétez l'opération avec les autres bras de pale avant de serrer définitivement les vis.

Remarque : serrer les vis de la pale deux fois.

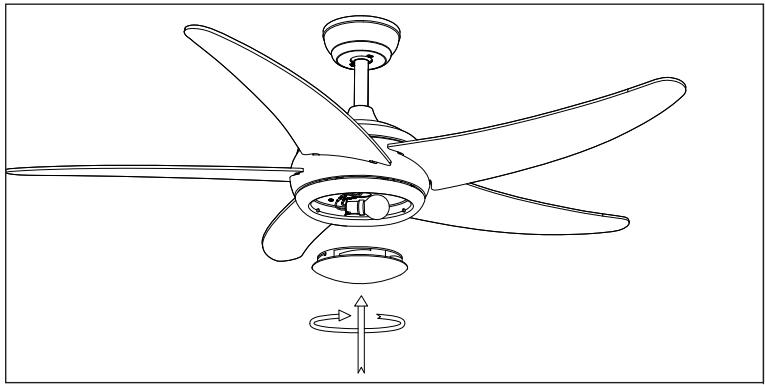

Assemblage de l'abat-jour

Remettez le couvercle et l'abat-jour en place sur le panneau LED et fixez-les à l'aide de clips décoratifs et de boulons.

Assemblage terminé

A : Le mode de correspondance des codes d'apprentissage est utilisé entre l'émetteur et le récepteur. Mettez l'alimentation électrique sous tension dans les 30 secondes et appuyez sur le bouton FAN ON/OFF de l'émetteur pendant 5 secondes. Il se charge normalement après avoir émis un long son bip qui signifie que l'apprentissage est terminé et qu'il fonctionne normalement.

Remarques

• Le mode d'apprentissage n'est pas accepté après une mise sous tension de 30 secondes.
• Si l'émetteur ne peut pas contrôler le récepteur, vérifiez que la pile est correctement installée et qu'elle n'est pas trop faible. Vérifier qu'il n'y a pas d'interférences avec des produits électroniques similaires.

INFORMATIONS SUR LE RECYCLAGE

S'il existe une réglementation pour l'élimination ou le recyclage des appareils électriques et électroniques dans votre pays, ce symbole sur le produit ou sur l'emballage indique que cet appareil ne doit pas être jeté avec les ordures ménagères. Vous devez le déposer dans un point de collecte pour le recyclage des équipements électriques et électroniques. La mise au rebut conforme aux règles protège l'environnement et la santé de vos semblables des conséquences négatives. Pour plus d'informations sur le recyclage et l'élimination de ce produit, veuillez contacter votre autorité locale ou votre service de recyclage des déchets ménagers.

Ce produit contient des piles. S'il existe une réglementation pour l'élimination ou le recyclage des piles dans votre pays, vous ne devez pas les jeter avec les ordures ménagères. Renseignez-vous sur les dispositions locales relatives à la collecte des piles usagées. La mise au rebut conforme aux règles protège l'environnement et la santé de vos semblables des conséquences négatives.

FABRICANT

Exigences en matière d'informations sur les produits conformément à RÈGLEMENT (UE) No 206/2012
Informations permettant d'identifier le(s) modèle(s) auquel (auxquels) les informations se rapportent
10048081, 10048082, 10048083, 10048084 - Ventilateur de plafond Klarstein Bolero
Description	Symbole	Valeur	Appareil
Débit maximal du ventilateur	F	Vitesse 1 : 56,8Vitesse 2 : 85,2Vitesse 3 : 116,4Vitesse 4 : 139,8Vitesse 5 : 156,3Vitesse 6 : 170,6	m3/min
alimentation du ventilateur	P	Vitesse 1 : 4,5Vitesse 2 : 7,6Vitesse 3 : 12,5Vitesse 4 : 18,5Vitesse 5 : 25,1Vitesse 6 : 35,0	W
Valeur correspondante	SV	Vitesse 1 : 12,7Vitesse 2 : 11,3Vitesse 3 : 9,3Vitesse 4 : 7,5Vitesse 5 : 6,2Vitesse 6 : 4,9	(m3/min)/W
Consommation en veille avec une lampe LED de type CCConsommation en veille avec une lampe LED de type CA	PSB	0,50,34	W
Niveau de puissance acoustique du ventilateur	LWA	Vitesse 1 : 33,6Vitesse 2 : 34,1Vitesse 3 : 36,6Vitesse 4 : 39,7Vitesse 5 : 43,2Vitesse 6 : 47,0	dB(A)
Vitesse maximale de l'air	c	Vitesse 1 : 1,0Vitesse 2 : 1,5Vitesse 3 : 1,8Vitesse 4 : 2,2Vitesse 5 : 2,4Vitesse 6 : 2,8	m/s
Norme de mesure de la valeur des services	IEC 60879:2019
Coordonnées pour obtenir plus d'informations	Chal-Tec GmbH,Mühlenstrasse 25,10243 Berlin,Allemagne.
