MANUAL DE USUARIO Bolero 132 cm Deckenventilator Klarstein

Le felicitamos por la adquisición de este producto. Lea atentamente el siguiente manual y siga cuidadosamente las instrucciones de uso con el fin de evitar posibles daños. La empresa no se responsabiliza de los daños ocasionados por un uso indebido del producto o por haber desatendido las indicaciones de seguridad. Escanee el código QR para acceder al manual de usuario más reciente y a más información sobre el producto.

Indicaciones de seguridad 34

Partes suministradas 35

Instalación 36

Uso y funcionamiento 42

Indicaciones sobre la retirada del aparato 44

Fabricante 44

DATOS TÉCNICOS

Número de artículo	10048081, 10048082, 10048083, 10048084
Alimentación	220-240 V~ 50/60 Hz
Potencia del ventilador	40 W
Caudal máximo	171 m3 /min
Tipo de lámpara	Portalámparas E27, máx.: 60 W

INDICACIONES DE SEGURIDAD

• No fije nunca el ventilador a una toma de corriente, sino al propio techo.
• La distancia mínima entre las aspas del ventilador y el suelo debe ser superior a 2,3 m. La capacidad de carga mínima del gancho del que cuelga el ventilador debe ser de 100 kg.
• Asegúrese de instalar un interruptor de desconexión de todos los polos con una separación de contactos de al menos 3 mm entre polos en el cableado de alimentación del ventilador de techo.
• El modelo o tipo de referencia de las luminarias que pueden instalarse en los ventiladores construidos a tal efecto.
• Desconecte la alimentación antes de conectar.
• El cableado eléctrico debe ser conforme a la normativa local.
• El ventilador debe estar correctamente conectado a tierra para evitar el riesgo de descargas eléctricas.
• Nunca monte el ventilador en una habitación húmeda o mojada.
  • Tenga cuidado al trabajar cerca de las aspas giratorias.
• Los niños mayores de 8 años y las personas con discapacidad física, sensorial o psíquica, o con falta de experiencia y conocimientos pueden utilizar el aparato si han sido previamente instruidos por su tutor o supervisor sobre el funcionamiento del mismo y conocen las funciones, las indicaciones de seguridad y los riesgos asociados.
• Los niños no deben jugar con el aparato.
• Los niños no deben realizar tareas de limpieza y mantenimiento sin supervisión.
• Asegúrese de que el ventilador esté desconectado de la red eléctrica antes de retirar la protección.
• Tome precauciones para evitar el reflujo de gases a la habitación desde la chimenea abierta de aparatos de gas u otros combustibles (para ventiladores de conductos y tabiques).

Nota: Encargue siempre la instalación de su ventilador a una persona con conocimientos de cableado eléctrico.

PARTES SUMINISTRADAS

Abra el embalaje con cuidado. Retire los artículos de los insertos de espuma de poliestireno.

Retire la carcasa del motor y colóquela sobre una alfombra o espuma de poliestireno para evitar daños en el acabado. Compruebe en el inventario de piezas que se incluyen todas las piezas.

Marquesina	Varilla y bola de techo	Barra de techo
Soporte de techo	Cubiertas decorativas	Motor
Cuchilla	tornillos y tacos	pantalla de cristal
mando a distancia	Kit en espiral

INSTALACIÓN

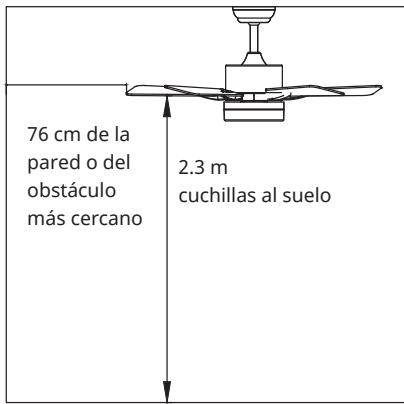

Preparación de la nstalación

Para evitar lesiones personales y daños, asegúrese de que el lugar de instalación permita que las aspas tengan una distancia libre de 2,3 m del suelo y de 76 cm de cualquier pared u obstáculo.

Asegúrese de que la caja de conexiones esté bien sujeta a la estructura del edificio y pueda soportar todo el peso del ventilador.

Preparación del lugar de instalación del ventilador

Tubo de instalación

Este ventilador puede montarse en un techo normal o abovedado con una barra de techo.

La longitud de suspensión puede aumentarse con una barra de techo más larga.

Para la instalación se necesitan las siguientes herramientas: destornillador, destornillador de cabeza plana, alicates o llave inglesa ajustables, escalera de mano, alicates cortacables y cinta aislante homologada.

Instalación del soporte de techo

Taladre unorificio de ∅8 mm en el techo de hormigón e inserte los tacos y los pernos.

Alinee el soporte con el orificio y apriete la tuerca.

• Si desea ampliar la longitud de colgado de su ventilador, debe retirar la bola de colgado de la varilla de bajada de 15 cm suministrada para utilizarla con una varilla de bajada ampliada (incluida). (Si desea utilizar la varilla de bajada de 6 pulgadas, proceda con las instrucciones a continuación)
• Para retirar la bola de techo, afloje el tornillo de fijación de la bola de techo y retire el pasador y la abrazadera. Baje la bola de techo y retire el pasador de tope. Deslice la bola de techo fuera de la varilla de techo original A y deslícela por la varilla de techo más larga B (tenga en cuenta que la parte superior de la varilla de techo tiene un orificio para el tornillo de ajuste; utilice este orificio cuando ajuste el tornillo de ajuste).
• Inserte el pasador de bloqueo en la parte superior de la barra extensible y levante la bola colgante.
• Asegúrese de que el pasador de tope se alinee con las ranuras del interior de la bola de techo y apriete bien el tornillo de fijación.

Consejo: Para preparar el paso de los cables eléctricos a través de la barra de techo, aplique un pequeño trozo de cinta aislante a los extremos de los cables eléctricos; esto mantendrá unidos los cables cuando se pasen a través de la barra de techo.

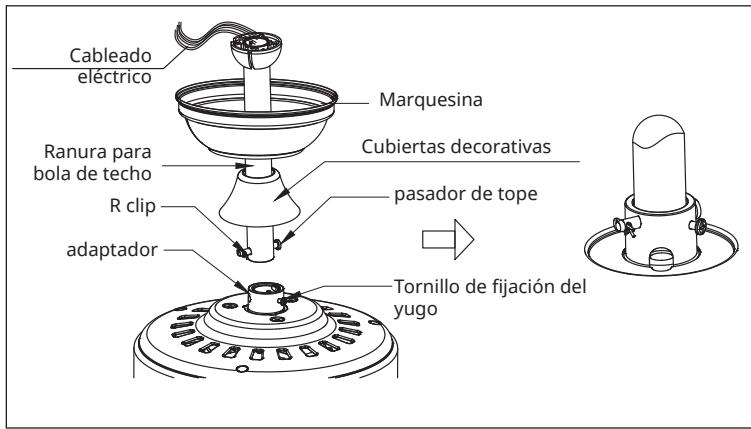

• Afloje los tornillos de fijación y la tuerca de la parte superior de la carcasa del motor. Retire el pasador y el clip de la varilla (si aún no lo ha hecho). Deslice la varilla a través de la cubierta.
• Tread electrical wires through downrod and pull extra wire slack from the upper end of the downrod.
• Coloque la varilla de extensión en la horquilla de la carcasa del motor. Inserte el pasador de tope y el clip que se retiraron anteriormente. Apriete los tornillos de fijación de la horquilla y la tuerca de forma segura. Baje la cubierta hasta la carcasa del motor.

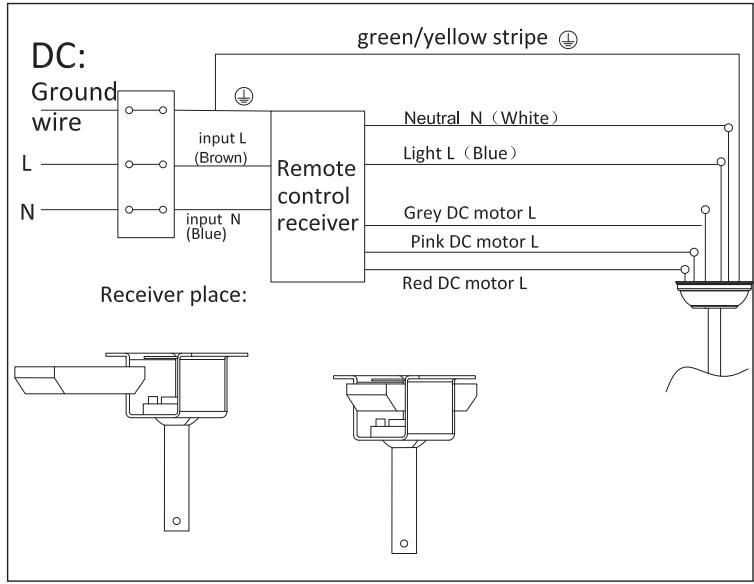

Cableado

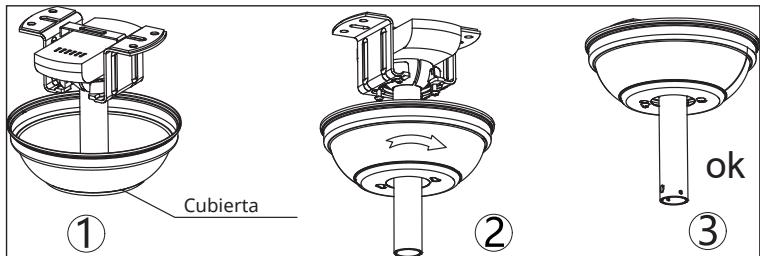

Montaje de la cubierta

Levante la cubierta hasta el soporte para colgar, alineando los tornillos aflojados del soporte con los orificios ranurados de la cubierta. Gire la cubierta para bloquearla. Vuelva a insertar los tornillos y fijelos con un destornillador.

Con el soporte de suspensión fijado a la caja de salida y capaz de soportar el ventilador, ya está listo para colgar el ventilador. Sujete el ventilador firmemente con las dos manos. Deslice la varilla de suspensión a través de la abertura del soporte de suspensión y deje que la bola de suspensión descanse sobre el soporte de suspensión. Gire la ranura de la bola de suspensión hasta que quede alineada con la lengüeta del soporte de suspensión.

Nota: Pida ayuda a otra persona para que sujete la escalera y le levante el ventilador una vez que se haya subido a ella.

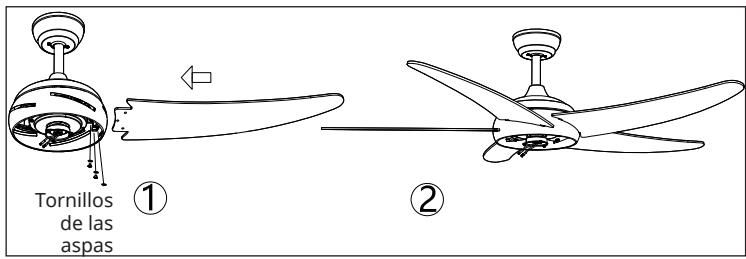

Conjunto de cuchillas

Ahorrar de tiempo: Las arandelas para los tornillos del aspa pueden colocarse en cada tornillo antes de instalar las aspas.

Alinee los orificios de las cuchillas con los orificios de los tornillos del motor, Apriete bien todos los tornillos una vez que todas las cuchillas estén fijadas. Repita la operación con el resto de los brazos de las cuchillas antes de fijar definitivamente los tornillos.

Nota: Apriete los tornillos de las aspas dos veces.

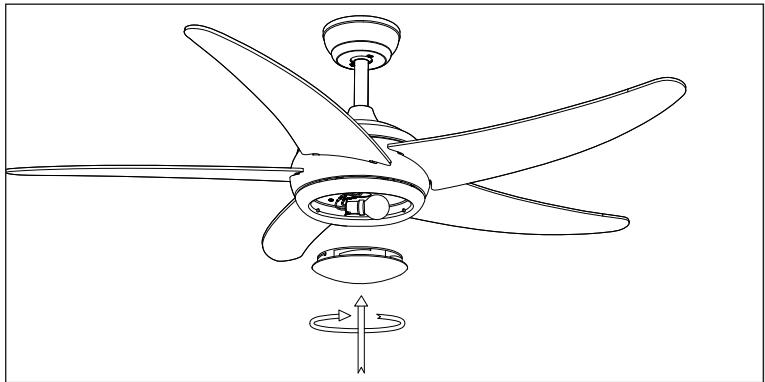

Montaje de la pantalla de lámpara

Vuelva a colocar la cubierta y la pantalla de lámpara en el panel LED y fíjelas con abrazaderas decorativas y tuercas para tornillos.

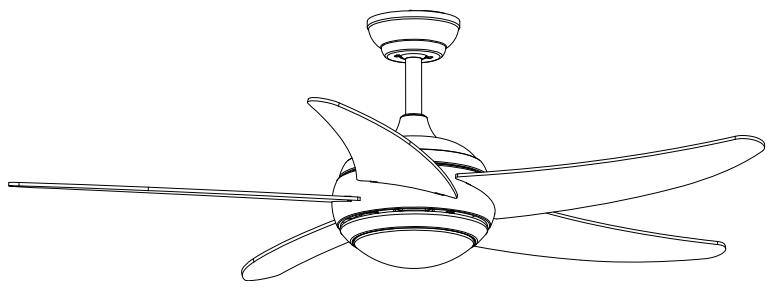

Montaje finalizado

R: Se utiliza el modo de correspondencia de códigos de aprendizaje entre el emisor y el receptor. Encienda la fuente de alimentación en 30 segundos y pulse el botón "FAN ON/OFF" del emisor durante 5 segundos. Puede cargar normalmente después de escuchar un sonido largo de "abeja", lo que significa que el aprendizaje ha tenido éxito y funciona normalmente.

Notas

• El modo de aprendizaje no se acepta después de conectar la alimentación durante 30 segundos.
• Si el transmisor no puede controlar el receptor, compruebe que la pila esté instalada correctamente o que el nivel de la pila sea demasiado bajo. Compruebe si hay interferencias de productos electrónicos similares.

INDICACIONES SOBRE LA RETIRADA DEL APARATO

Si en su país existe una disposición legal relativa a la eliminación de aparatos eléctricos y electrónicos, este símbolo estampado en el producto o en el embalaje advierte que no debe eliminarse como residuo doméstico. En lugar de ello, debe depositarse en un punto de recogida de reciclaje de aparatos eléctricos y electrónicos. Una gestión adecuada de estos residuos previene consecuencias potencialmente negativas para el medio ambiente y la salud de las personas. Puede consultar más información sobre el reciclaje y la eliminación de este producto contactando con su administración local o con su servicio de recogida de residuos.

Este producto contiene baterías. Si en su país existe una disposición legal relativa a la eliminación de baterías, estas no deben eliminarse como residuo doméstico. Infórmese sobre la normativa vigente relacionada con la eliminación de baterías. Una gestión adecuada de estos residuos previene consecuencias potencialmente negativas para el medio ambiente y la salud de las personas.

FABRICANTE

Chal-Tec GmbH, Mühlenstraße 25, 10243 Berlín, Alemania.

Contacto: [e-mail]

Requisitos de información del producto según REGLAMENTO (UE) n° 206/2012
Información para identificar el modelo o modelos a los que se refiere la información
10048081, 10048082, 10048083, 10048084 - Ventilador de techo Bolero de Klarstein
Descripción	Símbolo	Valor	Unidad
Caudal máximo del ventilador	F	Velocidad 1: 56,8Velocidad 2: 85,2Velocidad 3: 116,4Velocidad 4: 139,8Velocidad 5: 156,3Velocidad 6: 170,6	m3/min
Entrada de alimentación para el ventilador	P	Velocidad 1: 4,5Velocidad 2: 7,6Velocidad 3: 12,5Velocidad 4: 18,5Velocidad 5: 25,1Velocidad 6: 35,0	W
Valor del servicio	SV	Velocidad 1: 12,7Velocidad 2: 11,3Velocidad 3: 9,3Velocidad 4: 7,5Velocidad 5: 6,2Velocidad 6: 4,9	(m3/min)/W
Consumo de energía en modo de espera con lámpara LED de tipo CCConsumo de energía en modo de espera con lámpara LED de tipo CC	RSP	0,50.34	W
Nivel de potencia acústica del ventilador	LWA	Velocidad 1: 33,6Velocidad 2: 34,1Velocidad 3: 36,6Velocidad 4: 39,7Velocidad 5: 43,2Velocidad 6: 47,0	dB(A)
Velocidad máxima del aire	c	Velocidad 1: 1,0Velocidad 2: 1,5Velocidad 3: 1,8Velocidad 4: 2,2Velocidad 5: 2,4Velocidad 6: 2,8	m/s
Norma de medición del valor del servicio	IEC 60879:2019
Datos de contacto para obtener más información	Chal-Tec GmbH,Mühlenstrasse 25,10243 Berlín, Alemania.
