MANUAL DE USUARIO TitanSteel Küchenspüle 45x45cm kratzfest Klarstein

Le felicitamos por la adquisición de este producto. Lea atentamente el siguiente manual y siga cuidadosamente las instrucciones de uso con el fin de evitar posibles daños. La empresa no se hace responsable por los daños causados por el incumplimiento de las instrucciones y el uso indebido. Escanee el siguiente código QR para obtener acceso al manual de usuario más reciente y otra información sobre el producto.

Contenido del envío 60

Instalación de la subestructura 62

Instalación del kit de desagüe 67

Comprobación de la estanqueidad y limpieza 71

Fabricante 72

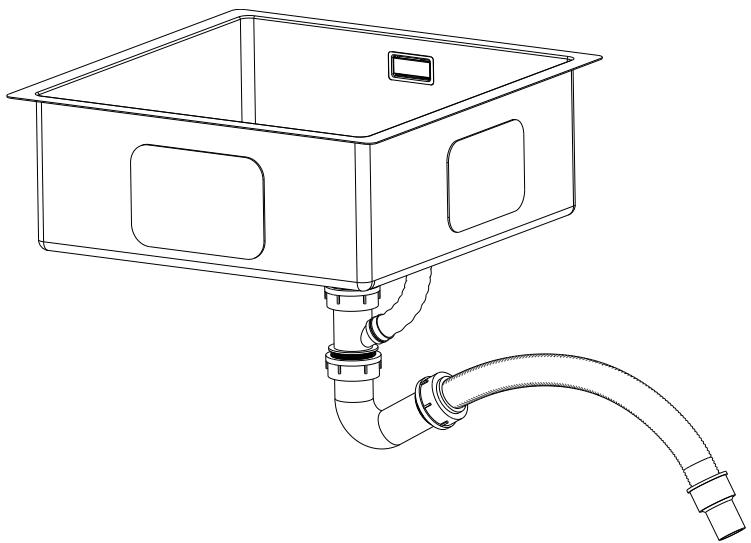

ARTÍCULO

Número del artículo

10046017

Lápiz	∅20 mm∅10 mm∅ 3 mmBroca	Regla plegable
Silicona	Sierra eléctrica	Espátula
Destornillador	Tijeras

INSTALACIÓN DE LA SUBESTRUCTURA

Núm.	Descripción	Referencia	Cantidad
A	Fregadero		1
B	Terminales empotrados	18	1
C	Plantilla de corte	19	1

1. Recorte la plantilla de corte por la marca con unas tijeras.

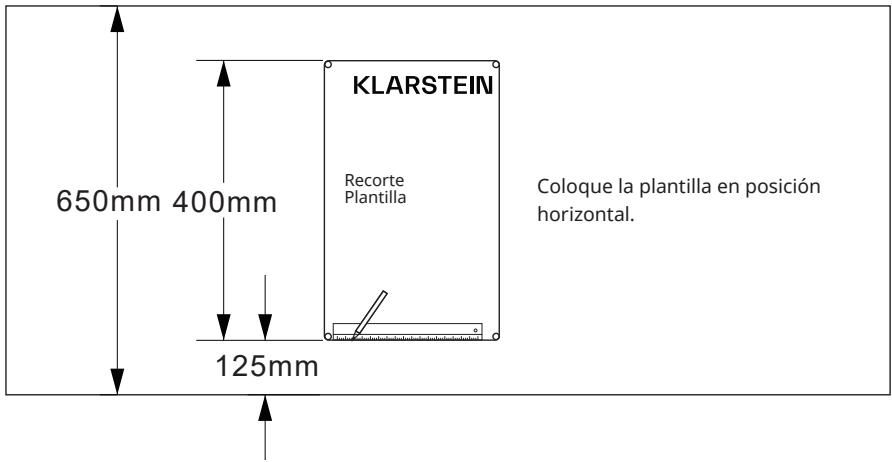

1. Coloque la plantilla de corte sobre la encimera y trace a lo largo de las marcas de la plantilla utilizando un lápiz y una regla de plegado.

1. Taladre 4 agujeros pequeños con un taladro eléctrico. Pretaladre primero los agujeros con un accesorio con ∅3 y después con un accesorio con ∅20.

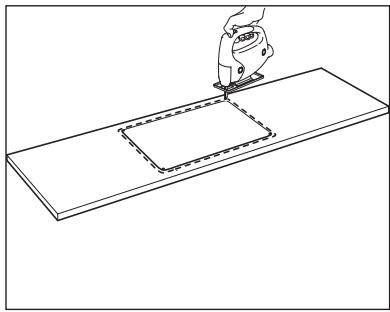

1. Recorte la encimera a lo largo de la marca utilizando una sierra eléctrica.

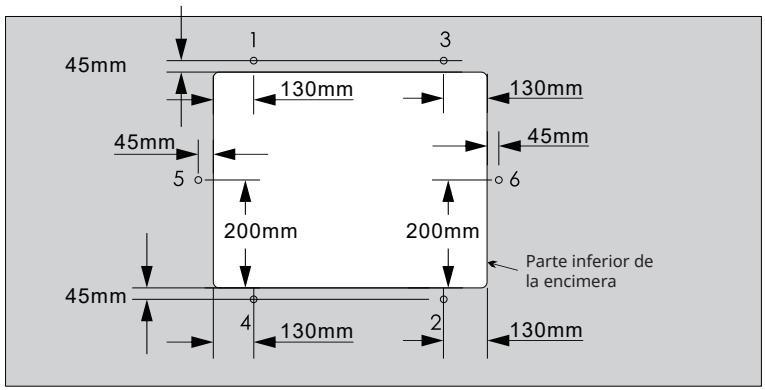

1. Taladre con un taladro eléctrico el número de orificios adecuado a las dimensiones del fregadero en la parte posterior de la encimera. Observe la distancia entre los orificios y las líneas.

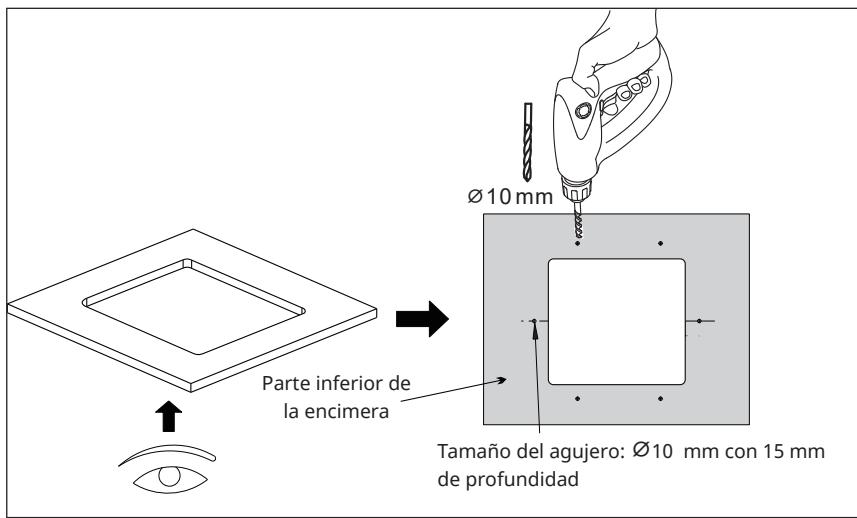

1. Taladre 6 agujeros de φ10 mm con una profundidad de 15 mm en la parte posterior de la encimera alrededor de la abertura como se muestra en la siguiente ilustración.

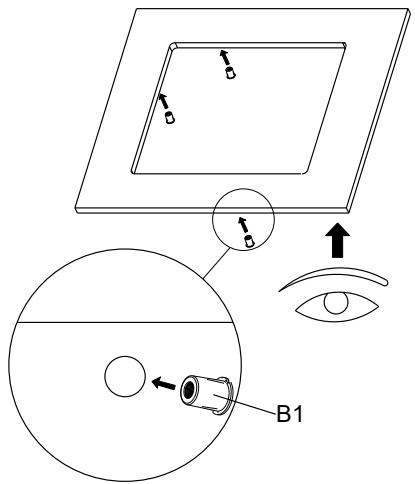

1. Abra las abrazaderas de la subestructura, extraiga los tacos e introdúzcalos en los orificios situados debajo de la encimera.

Abrazaderas de la subestructura

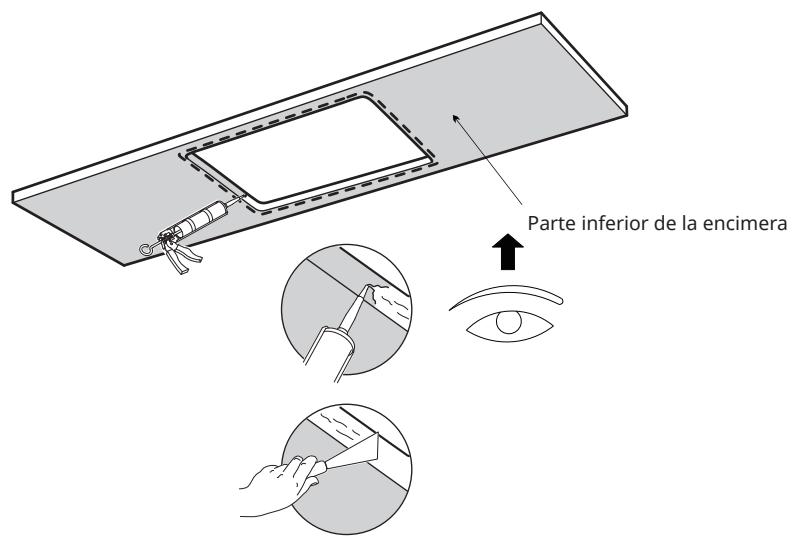

1. Coloque una capa de silicona a lo largo de las líneas de corte en la parte posterior de la encimera y extienda la silicona de forma que quede uniforme y lisa.

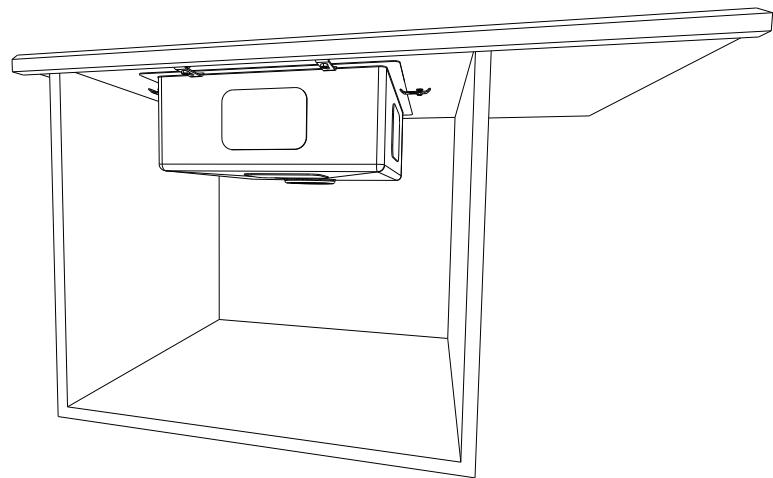

1. Instalación del fregadero de cocina con soportes de montaje bajo encimera

Fijar el fregadero en el recorte de la parte posterior de la encimera, insertar los tornillos y los soportes en la espiga y apretarlos, después aplicar la silicona entre la encimera y el fregadero en la parte frontal.

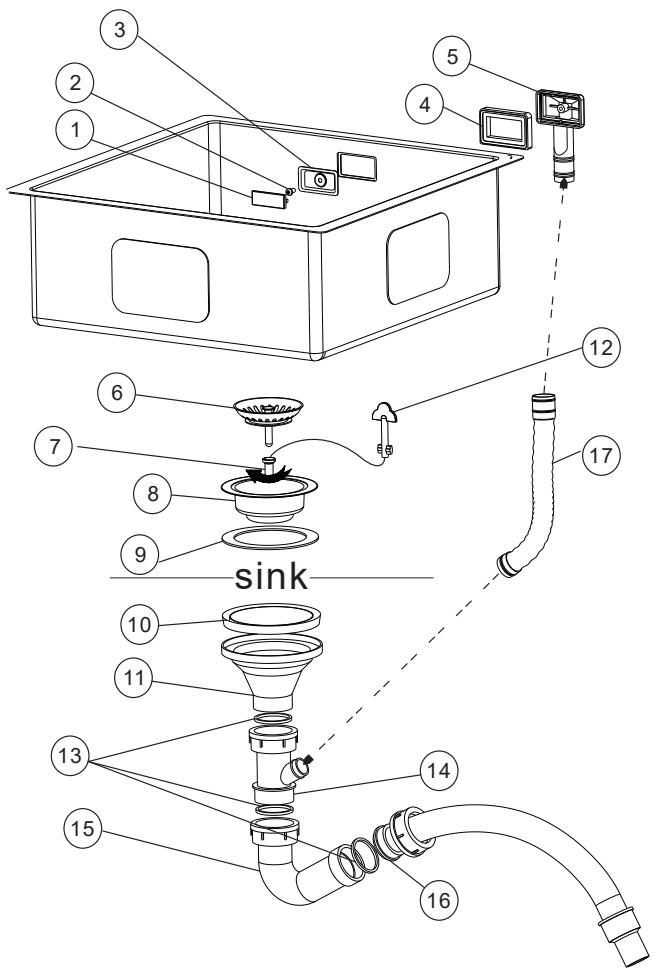

INSTALACIÓN DEL KIT DE DESAGÜE

1 Tapa del rebosadero
2 Tornillo A
3 Soporte del rebosadero
4 Junta de estanqueidad
5 Desbordamiento
6 Cubierta de malla
7 Tornillo B
8 Fondo del filtro de acero inoxidable
9 Anillo de estanqueidad del filtro A

10 Anillo de estanqueidad del filtro B
11 Fondo de filtro de plástico
12 Herramienta de apriete de tornillos
13 Junta de paso
14 Conectores triples
15 Tubo doblado
16 Tubo de alambre de acero PVC
17 Tubería sobrante

Instalación del kit de desagüe

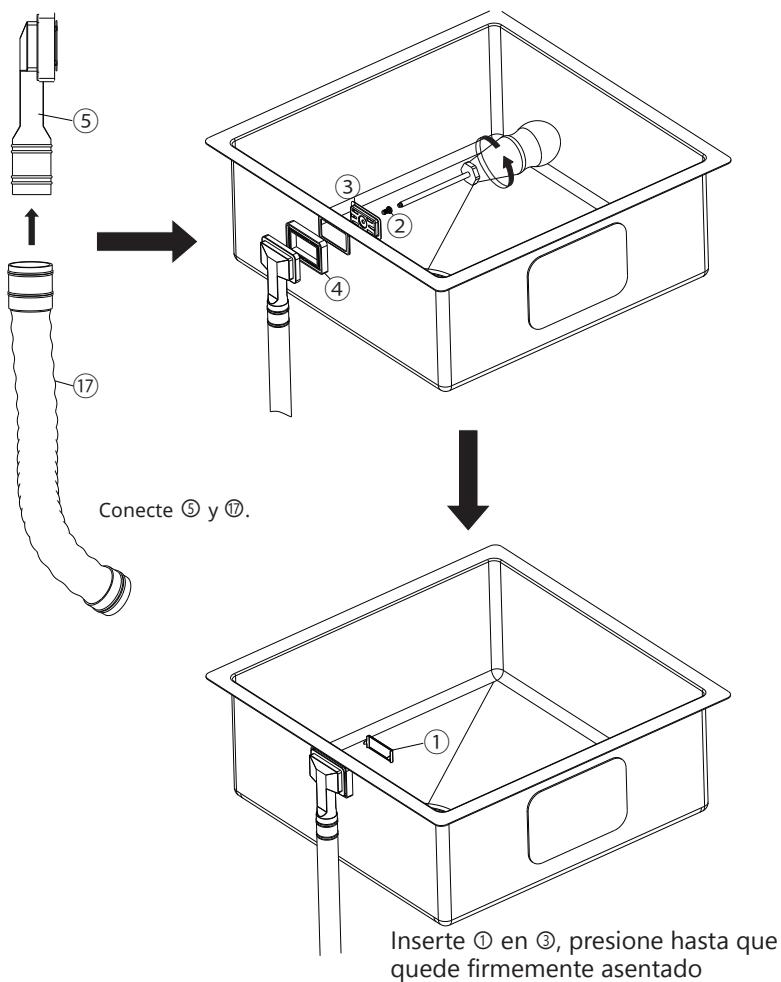

Empuje ④ sobre ⑤, fije ② en ③ y luego conéctelos a través de la abertura del rebosadero. Asegúrese de que ② y ⑤ están conectados correctamente y luego apriete ②.

Instalación del kit de desagüe

1. Retire ⑥ y conecte los componentes individuales del conjunto de desagüe como se indica a continuación:

Inserte ⑦ en ⑧ y apriete ⑦ con ⑫.

Inserte ⑨ debajo de ⑧ e introduzca el conjunto en la abertura de desagüe del fregadero.

Inserte ⑩ en ⑪, conecte ambos al conjunto superior y apriete.

1. Extracción de la tubería

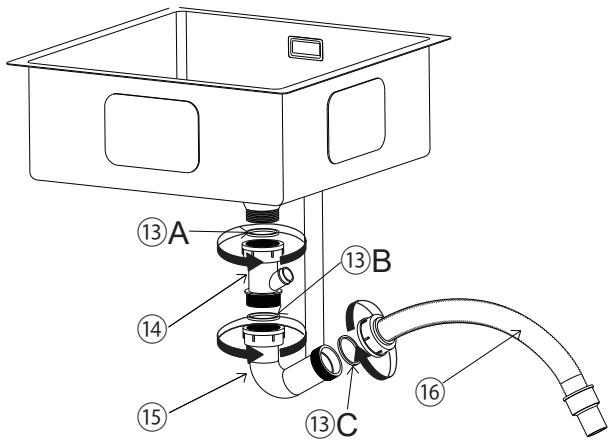

Inserte el anillo de sellado ⑬A en ⑭ y, a continuación, conecte ⑭ a ⑪ y apriételo. Inserte el anillo de sellado ⑬B en ⑮ y luego conecte ⑭ a ⑮ y apriételo. Inserte el anillo de sellado ⑬C en ⑯ y, a continuación, conecte ⑯ a ⑮ y apriete.

Instalación del kit de desagüe

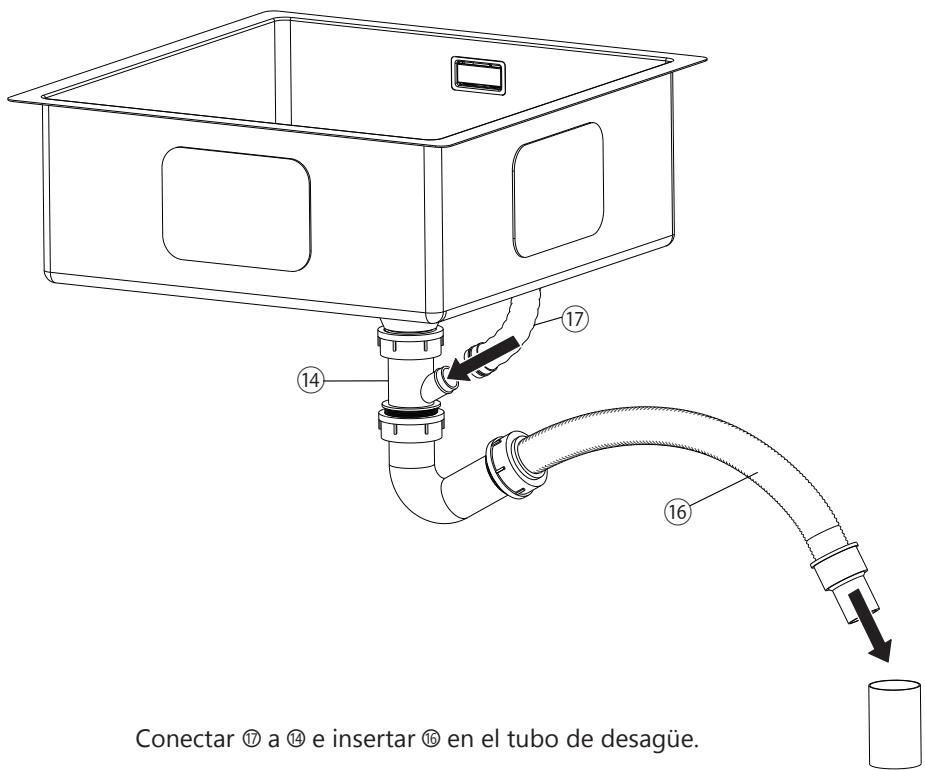

Conectar ⑰ a ⑭ e insertar ⑯ en el tubo de desagüe.

COMPROBACIÓN DE LA ESTANQUEIDAD Y LIMPIEZA

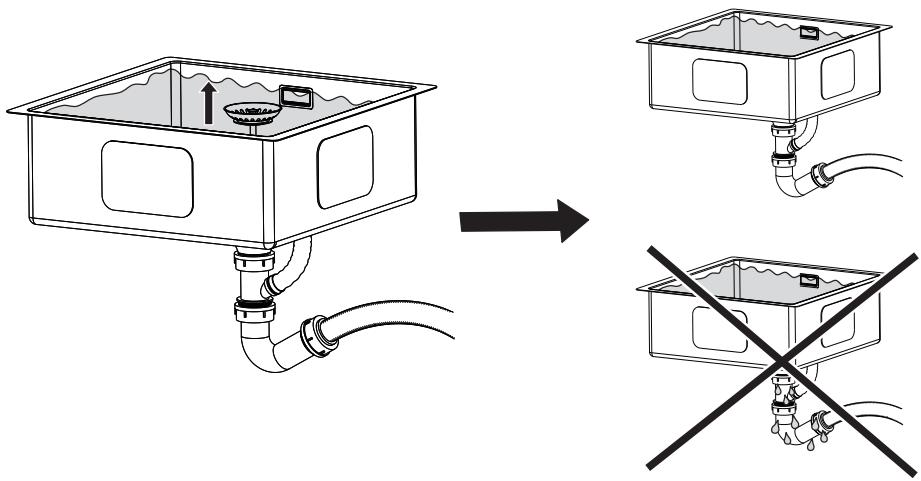

Llene el fregadero con agua hasta la abertura de rebose para que el agua salga por el tubo de rebose.

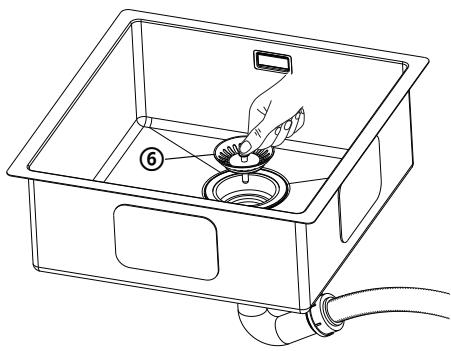

Cuando se retira ⑥, el agua sale.
Si no gotea agua de las tuberías, la instalación se ha realizado correctamente.

Si gotea agua de las tuberías, compruebe que las juntas están correctamente asentadas y ajustelas si es necesario para eliminar la fuga.

FABRICANTE

Chal-Tec GmbH, Wallstraße 16, 10179 Berlín, Alemania.
