MODE D'EMPLOI WILSON PRESIDENT

Avant toute utilisation, prenez garde de ne jamais émettre sans avoir branché l'antenne (connecteur B situé sur la face arrière de l'appareil), ni régler le TOS (Taux d'Ondes Stationnaires)! Sinon, vous risquez de détruire l'amplificateur de puissance, ce qui n'est pas couvert par la garantie.

Bienvenue dans le monde des émetteurs récepteurs CB de la première génération. Cette nouvelle gamme de postes vous fait accéder à la communication électronique la plus performante. Grâce à l'utilisation de technologies de pointe garantissant des qualités sans précédent, Votre PRESIDENT WILSON ASC est un nouveau jalon dans la convivialité et la solution par excellence pour le pro de la CB le plus exigeant. Pour tirer le meilleur parti de toutes ses possibilités, nous vous conseillons de lire attentivement ce mode d'emploi avant d'installer et d'utiliser notre CB PRESIDENT WILSON ASC

1)CHOIX DE L'EMPLACEMENT, MONTAGE DU POSTE MOBILE :

a) Choisissez l'emplacement le plus approprié à une utilisation simple et pratique de votre poste mobile.

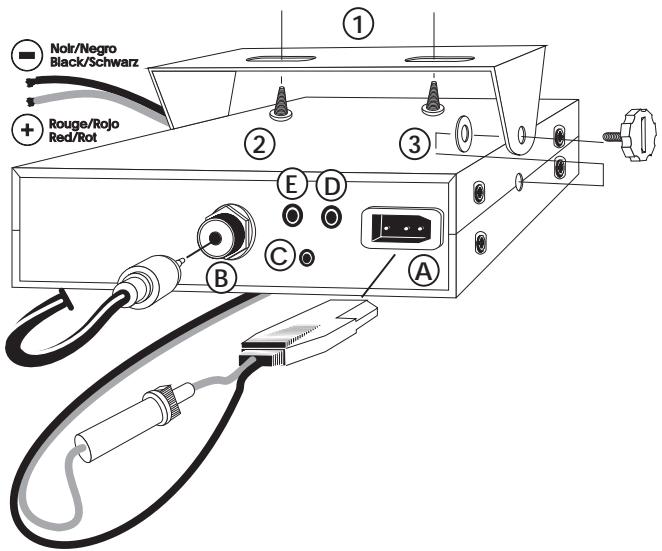

SCHEMA GÉNÉRAL DE MONTAGE

b) Veillez à ce qu'il ne gêne pas le conducteur ni les passagers du véhicule. c) Prévoyez le passage et la protection des différents câbles (alimentation, antenne, accessoires...) afin qu'ils ne viennent en aucun cas perturber la conduite du véhicule. d) Utilisez pour le montage le berceau (1) livré avec l'appareil, fixez-le solidement à l'aide des vis autotaraudeuses (2) fournies (diamètre de perçage 3,2 mm). Prenez garde de ne pas endommager le système électrique du véhicule lors du perçage. e) Lors du montage, n'oubliez pas d'insérer les rondelles de caoutchouc (3) entre le poste et son support. Celles-ci jouent en effet un rôle «d'amortisseur» et permettent une orientation et un serrage en douceur du poste. f) Choisissez un emplacement pour le support du micro et prévoyez le passage de son cordon.

• NOTA : Notre poste mobile possédant une prise micro en façade peut être encastré dans le tableau de bord. Dans ce cas, il est recommandé d'y adjoindre un haut-parleur externe pour une meilleure écoute des communications (connecteur EXT. SP situé sur la face arrière de l'appareil : D). Renseignez-vous auprès de votre revendeur le plus proche pour le montage sur votre appareil.

2) Installation de l'antenne :

a) Choix de l'antenne :

• En CB, plus une antenne est grande, meilleur est son rendement. Votre Point Conseil saura orienter votre choix.

b) Antenne mobile :

• Il faut l'instruire à un endroit du véhicule où il y a un maximum de surface métallique (plan de masse), en s'éloignant des montants du pare-brise et de la lunette arrière.
• Dans le cas où une antenne radiotéléphone est déjà installée, l'antenne CB doit être au-dessus de cette-ci.
• Il existe 2 types d'antennes : les préregliées et les réglables.
• Les préreglées s'utilisent de préférence avec un bon plan de masse (pavillon de toit ou malle arrière).
• Les régles offrent une plage d'utilisation beaucoup plus large et perménte du tirer parti de plans de masse moins importants (voir p 7 § 5 REGLAGE DU TOS).
• Pour une antenne à fixation par perçage, il est nécessaire d'avoir un excellent contact antenne/plan de masse ; pour cela, grattez légèrement la tôle au niveau de la vis et de l'étoile de serrage.
• Lors du passage du câble coaxial, prenez garde de ne pas le pincer ou l'écraser (risque de rupture ou de court-circuit).
• Branchez l'antenne (B).

LOBE DE RAYONNEMENT

c) Antenne fixe :

• Veillez à ce qu'elle soit dégagée au maximum. En cas de fixation sur un mât, il faudra eventuellement haubaner conformément aux normes en vigueur (se renseigner auprès d'un professionnel). Les antennes et accessoires que nous distribuons sont spécialement conçus pour un rendement optimal de chaque appareil de la gamme.

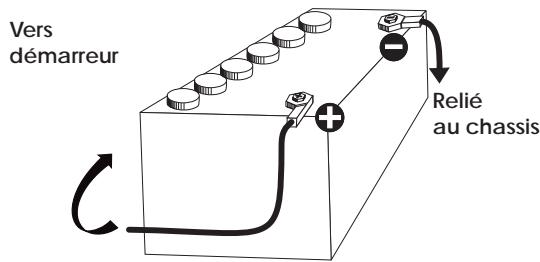

3) Connexion de l'alimentation :

Votre PRESIDENT WILSON ASC est muni d'une protection contre les inversions de polarité. Néanmoins, avant tout branchement, vérifiez vos connexions. Notre poste doit être alimenté par une source de courant continu de 12 Volts (A). À l'heure actuelle, la plupart des voitures et des camions fonctionnent avec une mise à la masse négative. On peut s'en assurer en vérifiant que la borne (-) de la batterie soit bien connectée au bloc moteur ou au chassis. Dans le cas contraire, consultez votre revendeur.

ATTENTION: Les camions possèdent généralement deux batteries et une installation électrique en 24 Volts. Il sera donc nécessaire d'intercaler dans le circuit électrique un convertisseur 24/12 Volts (Type PRESIDENT CV 24/12). Toutes les opérations de branchement suivantes doivent être effectuées avec le cordon d'alimentation non raccordé au poste :

a) Assurez-vous que l'alimentation soit bien de 12 Volts. b) Repérez les bornes (+) et (-) de la batterie (+ = rouge, - = noir). Dans le cas où il serait nécessaire de rallonger le cordon d'alimentation, utilisez un câble de section équivalente ou supérieure. c) Il est nécessaire de se connecter sur un (+) et un (-) permanents. Pour ce faire nous vous conseillons de brancher directement le cordon d'alimentation sur la batterie (le branchement sur le cordon de l'auto-radio ou sur d'autres

parties du circuit électrique pouvant dans certains cas favoriser la réception de signaux parasites).

d) Branchez le fil rouge (+) à la borne positive de la batterie et le fil noir (-) à la borne négative de la batterie. e) Branchez le cordon d'alimentation au poste.

ATTENTION: Ne jamais remplacer le fusible d'origine (2 A) par un modèle d'une valeur différente!

4) OPÉRATIONS DE BASE À EFFECTUER AVANT LA PREMIÈRE UTILISATION, SANS PASSER EN ÉMISSION (c'est-à-dire sans appuyer sur la pédale du micro):

a) Branchez le micro, b) Verifiez le branchement de l'antenne, c) Mise en marche de l'appareil : tournez le bouton VOLUME dans le sens des aiguilles d'une montre. d) Tournez le bouton SQUELCH au minimum (dans le sens inverse des aiguilles d'une montre). Réglez le bouton VOLUME à un niveau convenable. e) Amenez le poste sur le canal 20 à l'aide du rotacteur situé sur la face avant.

5) RÉGLAGE DU TOS (Taux d'ondes stationnaires):

ATTENTION: Opération à effectuer impérativement lors de la première utilisation de l'appareil ou lors d'un changement d'antenne. Ce réglage doit être fait dans un endroit dégagé, à l'air libre.

• Réglage avec TOS-Metre externe (type PRESIDENT TOS-1 ou TOS-2) : a) Branchement du TOS-metre :
• branchez le TOS-metre entre le poste et l'antenna, le plus près possible du poste (utilisez pour cela un cable de 40 cm maximum de type PRESIDENT CA2C). b) Réglement du TOS :
• amenez le poste sur le canal 20,

positionnez le commutateur du TOS-metre en position CAL ou FWD - appuyez sur la pédale du micro pour passer en émission, - amenez l'aiguille sur l'index à l'aide du bouton de calibrage, - basculez le commutateur en position SWR (lecture de la valeur du TOS). La valeur lui sur le vu-metre doit être très proche de 1. Dans le cas contraire, réajustez votre antenne jusqu'à obtention d'une valeur aussi proche que possible de 1 (une valeur de TOS comprise entre 1 et 1,8 est acceptable), - il est nécessaire de recalibrer le TOS-metre, entre chaque opération de réglage de l'antenne.

Maintenant, votre poste est prêt à fonctionner.

Utilisation :

MARCHE/ARRET - VOLUME :

a) Pour allumer votre poste, tourner le bouton (1) dans le sens des aiguilles d'une montre. b) Pour augmenter le volume sonore, continuer à tourner ce bouton dans le sens des aiguilles d'une montre.

2) ASC (Automatic Squelch Control)/SQUEELCH :

Cette fonction permet de supprimer les bruits de fond indésirables en l'absence de communication. Le squelch ne joue ni sur le volume sonore ni sur la puissance d'émission, mais il permet d'améliorer considérablement le confort d'écoute.

a) ASC : SQUELCH A REGLAGE AUTOMATIQUE

Brevet mondial, exclusivité PRESIDENT

Aucun réglage manuel répétitif et optimisation permanente entre la sensibilité et le comportement d'écoute lorsque l'ASC est actif (à fond en sens inverse des aiguilles d'une montre). Elle est débrayable par rotation du bouton (2) dans le sens des aiguilles d'une montre. Dans ce cas le réglage du squelch redevient manuel.

b) SQUELCH MANUEL

Tournez le bouton du squelch dans le sens des aiguilles d'une montre jusqu'à un point exact où tout bruit de fond disparait. C'est un réglage à effectuer avec précision, car mis en position maximum dans les sens des aiguilles d'une montre, seuls les signaux les plus forts peuvent être perçus.

3) MIC GAIN :

Réglage du niveau de sensibilité du micro dans le cas d'une utilisation d'un micro accessoire (préamplifié).

La position normale de cette fonction se situe au maximum dans le sens des aiguilles d'une montre.

4) RF GAIN :

Réglage de la sensibilité en réception. Position maximum dans le cas de réception de communications longue distance. Vous pouvez diminuer le RF GAIN, pour éviter des distorsions, lorsque l'interlocuteur est proche. Réduisez le gain en réception dans le cas d'une communication rapprochée avec un correspondant non équipé d'un RF POWER.

La position normale de cette fonction se situe au maximum dans le sens des aiguilles d'une montre.

5) SÉLECTEUR DE CANAUX: ROTACTEUR en façade.

La rotation de ce bouton vous permet de sélectionner le canal (de 1 à 40) d'émission ou de réception.

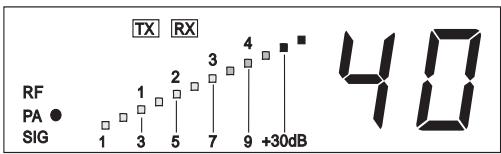

6) AFFICHEUR :

Il permet de visualiser l'ensemble des fonctions :

Le BARGRAPH visualise le niveau de réception et le niveau de puissance émise.

Un haut-parleur de sonorisation extérieure peut être connecté sur le PRESIDENT WILSON ASC par une prise jack située sur le panneau arrière PA. SP (E). En appuyant sur la touche PA, le message émis dans le microphone sera dirigé vers le haut-parleur extérieur et amplifié. Tenez le microphone à une distance suffisante de ce haut-parleur afin d'éviter l'effet Larsen.

Une pression sur cette touche active cette fonction. Le volume du PA est réglable par le bouton VOLUME. Une nouvelle pression désactive le PA et votre poste revient à sa configuration précédente.

8) CH 19:

Le canal 19 AM sera automatiquement sélectionné en appuyant sur cette touche.

Une pression active le canal 19 AM. Une nouvelle pression vous ramène à la configuration précédente.

9) MODE :

Ce commutateur permet de sélectionner le mode de modulation AM, FM. Votre mode de modulation doit correspondre à celui de votre interlocuteur.

A/ Modulation d'amplitude/AM: Communications sur terrain avec reliefs et obstacles sur moyenne distance (mode le plus utilisé en France).

B/ Modulation de fréquence/FM: Communications rapprochées sur terrain plat et dégagé. Meilleure qualité de communication (réglage duquelch plus délicat).

10) ANL/NB :

Automatic Noise Limiter/Noise Blanker. Ces filtres permettent de réduire les bruits de fond et certains parasites en réception.

La 1ère pression active les filtres ANL/NB, la 2ème les supprime.

Elles se situent en façade de votre appareil et facilitent ainsi l'intégration à bord de votre véhicule

Voir schéma de branchement en page 46

12) PEDALE D'EMISSION DU MICRO :

Appuyer pour parler et relacher pour recevoir un message.

A) ALIMENTATION (13,2 V)

B) PRISE D'ANTENNE (SO-239)

C) PRISE POUR S-METRE EXTERIEUR (Ø 2,5 mm)

D) PRISE POUR HAUT-PARLEUR EXTERIEUR (8Ω, Ø 3,5mm)

E) PRISE POUR HAUT-PARLEUR PUBLIC ADRESS (8 Ω, Ø 3,5 mm)

1) Générales :

• Canaux
• Modes de modulation
• Gamme de fréquences
• Impédance d'antenne
• Tension d'alimentation
• Dimensions (en mm)
• Poids
• Accessoires inclus

AM/FM

: de 26.965 MHz à 27.405 MHz

: 50 ohms

13.2V

150(L)×210(P)×50(H)

1,4kg

1 microphone et son support,

1 berceau, vis de fixation.

2) Émission :

-Tolérance de fréquence - Puissance porteuse - Émissions parasites - Réponse en fréquence - Puissance émise dans le canal adj. - Sensibilité du microphone - Consommation - Distorsion maxi. du signal modulé

+/-300Hz

4WFMCW

4 W AM PEP

inférieure à 4 nW (-54 dBm)

300 Hz à 3 kHz en AM/FM

inférieure à 20 W

1.0mV

1,7 A (avec modulation)

1.8%

3) RECEPTION :

• Sensibilité maxi à 20 dB SINAD
• Réponse en fréquence
• Sélectivité du canal adj.
• Puissance audio maxi
• Sensibilité du squelch

0.5 μV - 113 dBm (AM/FM)

300 Hz à 3 kHz en AM/FM

60 dB

• la fonction PA ne soit pas activée.
• l'antenne soit correctement branchée et que le TOS soit bien réglé.
• le micro soit bien branché.

2) VOTRE POSTE NE REÇOIIT PAS OU VÔTURE RÉCEPTION EST DE MAUVAISE QUALITE :

Vérifiez que :

• la fonction PA ne soit pas activée.
• le niveau du squelch soit correctement réglé.
• le bouton Volume soit réglé à un niveau convenable.
• le micro soit branché.
• l'antenne soit correctement branchée et le TOS bien réglé.
• vous êtes bien sur le même type de modulation que votre interlocuteur.

3) VOTRE POSTE NE S'ALLUME PAS :

Vérifiez :

• alimentation.
• qu'il n'y ait pas d'inversion des fils au niveau de votre branchement.
• l'état du fusible.

E) comment émettré ou recevoir unmessage?

Maintenant que vous avez lu la notice, assurez-vous que votre poste est en situation de fonctionner (antenne branchée).

Choisissez votre canal (19, 27).

Choisissez votre mode (AM, FM) qui doit être le même que celui de votre interlocuteur.

Vous pouvez alors appuyer sur la pédale de votre micro, et lancer le message "Attention stations pour un essai TX" ce qui vous permet de vérifier la clarté et la puissance de tout signal et devra entraîner une réponse du type "Fort et clair la station".

Relâchez la pédale, et attendez une réponse. Dans le cas où vous utilissez un canal d'appel (19, 27), et que la communication est établie avec votre interlocuteur, il est d'utilité de désirer un autre canal disponible afin de ne pas encombrer le canal d'appel.

Au fil de l'utilisation de votre TX, vous découvrez parfois un langage particulier employé par certains cibistes. Afin de vous aider à comprendre, vous trouverez ci-après dans le glossaire et le code «Q.» un récapitulatif des termes utilisés. Toutefois, il est évident qu'un langage clair et précis facilitera le contact entre tous les amateurs de radiocommunication. C'est la raison pour laquelle les termes que vous lirez ci-dessous sont disponibles à titre indicatif, mais ne sont pas à utiliser de façon formelle.

A Alpha

B Bravo

C Charlie

E Echo

F Foxtrott

G Golf

H Hotel

I India

J Juliett

L Lima

M Mike

N November

O Oscar

P Papa

Q Quebec

R Romeo

Sierra

T Tango

U Uniform

V Victor

W Whiskey

Y Yankee

Z Zulu

BLU

GMT

LSB

SSB

SWR

SWL

TOS

cepter

UHF

USB

VHF

Amplitude Modulation (modulation d'amplitude)

Bande latérale unique

Basse fréquence

: Citizen Band (canaux banalisés)

Canal (canal)

Appel général

(modulation de fréquence)

Greenwich Mean Time

(heure du méridien de Greenwich)

Haute fréquence

Low Side Band (bande latérale inférieure)

: Receiver (récepteur)

: Single Side Band (Bande latérale unique)

(écoute en ondes courtes)

Taux d'ondes stationnaires

Transceiver. Désigne un poste émetteurRé

CB. Indique aussi l'émission.

Ultra-haute fréquence

: Up Side Band (bande latérale supérieure)

: Très haute fréquence

ALPHA LIMA

BAC

BASE

BREAK

CANNE A PÉCHE

CHEERIO BY

CITY NUMBER

COPIER

: Amplificateur linéaire

: Poste CB

Station de base

: Demande de s'intercaler, s'interrompre

: antenne

: Au revoir

: Code postal

: Écouter, capter, recevoir

FIXE MOBILE	Station mobile arrêtée	QRK	: Force des signaux (R1 à R5)
FB	Fine business (bon, excellent)	QRL	: Je suis occupé
INFERIEURS	Canaux en-dessous des 40 canaux autorisés (interdits en France)	QRM	: Parasites, brouillage
		QRM DX	: Parasites loutains
MAYDAY	Appel de détresse	QRM 22	: Police
MIKE	Micro	QRN	: Brouillage atmosphérique (orages)
MOBILE	Station mobile	QRO	: Fort, très bien, sympa
NEGatif	Non	QRP	: Faible, petit
OM	Opérateur radio	QRPP	: Petit garçon
SUCETTE	Micro	QRPPette	: Petite fille
SUPérieURS	Canaux au-dessus des 40 canaux autorisés (interdits en France)..	QRQ	: Transmettez plus vite
		QRR	: Nom de la station
TANTE VICTORINE	Télévision	QRRR	: Appel de détresse
TONTON	Amplificateur de puissance	QRS	: Transmettez plus lentement
TPH	Téléphone	QRT	: Cessez les émissions
TVI	Interférences TV	QRU	: Plus rien à dire
VISU	Se voir	QRV	: Je suis prét
VX	Vieux copains	QRW	: Avisez que j'appele
WHISKY	Watts	QRX	: Restez en écoute un instant
WX	Le temps	QRZ	: Indicatif de la station : par qui suis-je appelé?
XYL	L'épouse de l'opérateur	QSA	: Force de signal (S1 à S9)
YL	Opéatrice radio	OSB	: Fading, variation
51	Poignée de mains	QSJ	: Prix, argent, valeur
73	Amitiés	QSK	: Dois-je continuer la transmission ?
88	Grosses bises	QSL	: Carte de confirmation de contact
99	Dégager la fréquence	QSO	: Contact radio
144	Polarisation horizontal, aller se coucher	QSP	: Transmettre à…
318	Pipi	QSX	: Voluez-vous écouter sur…
600 ohms	le téléphone	QSY	: Dégagement de fréquence
813	Gastro liquide (apéritif)	QTH	: Position de station
		QTR	: Heure locale

Code «q»:

QRA	: Emplacement de la station
QRA Familial	: Domicile de la station
QRA PRO	: Lieu de travail
QRB	: Distance entre 2 stations
QRD	: Direction
QRE	: Heure d'arrivée prévue
QRG	: Fréquence
QRH	: Fréquence instable
QRI	: Tonalité d'émission
QRJ	: Me receivez-vous bien ?

CANAUX d'appel :

27 AM	:	appel général en zone urbaine
19 AM	:	Routiers
9 AM	:	Appel d'urgence
11 FM	:	Appel d'urgence

Conditions generales de garantie

Ce poste est garanti 2 ANS pièces et main d'œuvre dans son pays d'achat contre tout vice de fabrication reconnu par notre service technique. Il est recommandé de lire attentivement les conditions ci-après et de les respecter sous peine d'en perdre le bénéfice.

• Pour être valable, la garantie doit nous être retournée au plus tard 1 mois après l'achat.
• Détacher après l'avoir fait remplir la partie ci-contre et la retourner dûment complétée.
• Toute intervention effectuée dans le cadre de la garantie sera gratuite et les frais de réexpédition pris en charge par notre Société.
• Une preuve d'achat doit être jointe obligatoirement avec le poste à réparer.
• Les dates inscrites sur le bon de garantie et la preuve d'achat doivent concorder.
• Ne pas ralier l'installation de vaire appareil sans avoir lu ce manuel d'instructions.
• Aucune pièce détachée ne sera envoyée ni échangée par nos services au titre de la garantie.

Ne sont pas couverts :

• Les dommages causés par accident, choc ou emballage insuffisant.
• Les transistors de puissance, les micros, les lampes, les fusibles et les dommages dus à une mauvaise utilisation (antenne mal réglée, TOS trop important, inversion de polarité, mauvaises connexions, surtension, etc...)
• La garantie ne peut être prorogée par une immobilisation de l'appareil dans nos ateliers, ni par un changement d'un ou plusieurs composants ou pièces détachées.
• Les interventions ayant modifiées les caractéristiques d'agrément, les réparations ou modifications effectuées par des tiers non agréés par notre Société.

Si vous constatez des défauts de fonctionnement :

• Vérifier l'alimentation de votre appareil et la qualité du fusible.
• Contrôlez les différents branchements : jacks, prise d'antenne, prise du microphone...
• Assurez-vous de la bonne position des différents réglages de votre appareil: gain micro en position maxi, squelch au minimum, commutateur PA/CB, etc...
• En cas de non prise en charge au titre de la garantie, l'intervention et la réexpédition du matériel seront facturées.
• Cette partie doit être conservée même après la fin de la garantie et si vous revendez cette poste, donnez-la au nouveau propriétaire pour le suivi S. A. V.
• En cas de dysfonctionnement réel, mettez-vous d'abord en rapport avec votre revendeur qui décidera de la conduite à tenir.
• Dans le cas d'une intervention hors garantie, un devis sera établi avant toute réparation jugée onéreuse par rapport à la valeur du matériel.

Vous venez de faire confiance à la qualité et à l'expérience de PRESIDENT et nous vous remercions. Pour que vous soyez pleinement satisfait de votre achat, nous vous conseillons de lire attentivement ce manuel. N'oubliez pas de nous retourner la partie droite de ce bon de garantie, c'est très important pour vous car cela permet d'identifier votre appareil lors de son passage éventuel dans nos ateliers. Quant au questionnaire, son objectif est de vous connaître et ainsi en répondant à vos aspirations, nous œuvrerons ensemble pour l'avenir de la CB.

Date d'achat:

Date d'achat : Type : radio CB WILSON ASC. N° de série :

SANS LE CACHET DU DISTRIBUTEUR LA GARANTIE SERA NULLE

Nom : Prénom : Adresse : Ville : Code postal : Tel : Depuis quand faites-vous de la CB ? Qu'aviez-vous comme poste auparavant ? Quelle marque d'antenne utilisez-vous ? Quelles sont les raisons de votre achat ?

Info route Convivialité Technique Assistance-radio Autres

Allez-vous l'installer en fixe ou en mobile

Sur quel type de véhicule allez-vous l'installer

Auto Véhicule utilitaire Poids lourd

Êtes-vous affilié à une fédération ?............ ou à un Club ?............

Quels magazines de CB lisez-vous ?

Avez-vous d'autres lectures ?

Quels sont vos loisirs ?

Quelle est votre tranche d'age?

• de 20 20/30 30/40

40/50 50/60 +de60

Quelle est votre profession?

sans profession employé ouvrier chauffeur agriculteur étudiant cadre prof. libérale

300 Hz à 3 kHz en AM/FM

60dB

: minimum 0.2 V - 120 dBm

maximum 1 mV - 47 dBm

60 dB

70dB

500 mA nominal

800 mA maximum

Liaison en Distance Longue

GMT

LSB

SSB

SWR

SWL

UHF

USB

VHF

Dual Watch

Greenwich Mean Time

High Frequency

Low Frequency

: Lower Side Band

: Receiver

: Single Side Band

Standing Wave Ratio

: Short Wave Listening

Short Wave

CB Transceiver

Nombre et titre du firmataire :

Additif à la notice d'utilisation fournie avec l'appareil :

8) La touche de fonction CH 19 (8) active le canal 19 FM. 9) La touche de fonction MODE (9) est inopérante.

D) CARACTÉRISTIQUES TECHNIQUES :

1) GÉNÉRALES :

• Canaux 40 - Mode de modulation FM

2) ÉMISSION :

• Puissance porteuse : 4 W FM CW
• Réponse en fréquence : 300 Hz à 3 kHz en FM

3) RECEPTION :

• Sensibilité maxi à 20 dB sinad : 0.5 V - 113 dBm (FM)
• Réponse en fréquence : 300 Hz à 3 kHz en FM

Model WILSON FM

TRANSCEIVER IN ACCORDANCE WITH THE EUROPEAN STANDARD

ETS 300 135 : 40 CHANNELS, 4 W FM

APPROVAL DGPT N° 97 0277 CB 0
