BEDIENUNGSANLEITUNG WILSON PRESIDENT

mini 0.2 V -120 dBm

maxi 1 mV - 47 dBm

60 dB

70 dB

500 mA nominal

800 mA max

D)GUIDE DE DÉPANNAGE:

1) VOTRE POSTE N'ÉMET PAS OU VOTRE ÉMISSION EST DE MAUVAISE QUALITE :

Vérifiez que :

mini 0,2 V -120 dBm

max. 1 mV - 47 dBm

Bevor Sie das Gerät benutzen geben Sie acht, daß eine Antenne angeschloßen ist. (Stecker Bauf der hinteren Seite des Gerät). Vergessen Sie nicht das Stehwellenverhältnis einzustellen (SWR). Sonst ist das Risiko den Veränder zu zerstären, was nicht von der Garantie anerkannt wird.

Dieses Gerät ist garantiert im Land des Ankaufs.

Willkommen in der fascinierenden Welt des CB-Funks und Herzlichen Glückwunsch zu Ihr dem CB-Funkgerät PRESIDENT WILSON ASC. Sie haben sich damit für ein komfortables Spitzengerät entschieden, das über zahlreiche Zusatzfunktionen verfügt und sich sowohl im Auto als auch als Feststation von zu Hause aus einsetzen laßt. Weitere Kennzeichens sind einfache Bedienbarkeit undrobuster Aufbau.itte lessen Sie diese Bedienungsanleitung sorgfältig durch, damit sie alle Mochlichkeiten Ihres PRESIDENT WILSON ASC optimal nutzen konnen. Beachten Sie besonders die Hinweise zum Anschluß und zur Installation. Und nun viel Spaß und vielse schöne Funk-Kontakte mit ihrer PRESIDENT WILSON ASC!

A) INSTALLATION:

1) MONTAGE IM AUTO: DER OPTIMALE PLATZ:

a) Wahlen Sie zur Montage einen Platz, an dem sich das Funkerat einfach installieren und bedienen laßt.
b) Wahlen Sie einen Platz, von dem aus die Verbindungsleitungen (Stromversorgung, Antenne) kurz sind.
c) Achten Sie darauf, daß sich alle Kabel und Verbindungsleitungen ohne Probleme durch das Fahrzeug führen lasse. Kabel nicht in der Höhe der Heizung führen!

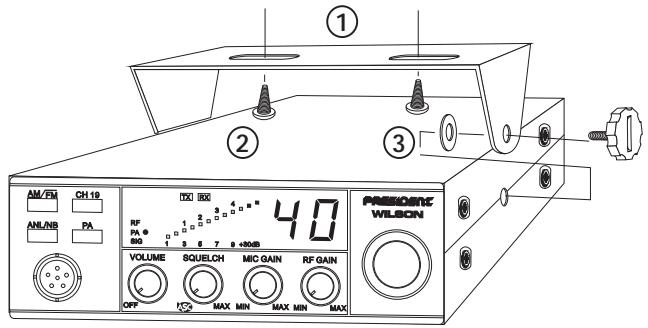

BEFESTIGUNG DES MONTAGEBÜGELS

d) Befestigen Sie an geeigneter Stelle den Montagebügel (1) (s. Abb. auf der nachsten Seite) mit den selbstschneidenden Schrauben (2) (Durchmesser des Bohrloches: 3,2 mm). Vergewissem Sie sich vorher, ob durch die Befestigung keine Leitungen innerhalb des Autos beschädigt werden! Der Montagebügel! solle an einer passenden Stelle angebracht werden, die einen festen, sicheren und möglichst erschütterungsfrei den Sitz des Funkgerätes erlaubt.
e) Setzen Sie das Funkgerät so in die Mobilhalterung ein, daß die jeweiligen Unterlegscheiben (3) aus Kunststoff zwischen Funkgerät und innerer Seite des Montagebügels befestigt werden. Sie sorgen davon, daß sich das Funkgerät in der Halterung liegt auf den besten Betrachtungswinkel schwenken laßt.
f) Wahlen Sie fur die Mikrofonhalterung einen Platz, an dem Sie das Mikrofon immer griffbereit zur Hand haben und an dem sein Verbindungskabel zum Funkgerat nicht stört.
- Hinweis: Wenn für den Einbau des Funkgerätes so weniger Platz zur Verfügung liegt, daß der Laufsprecher (am Boden des Funkgerätes: D) in seiner Abstrahlung befindigt wird, sollen Sie einen externen Mobil-Laufsprecher aus dem PRESIDENT-Zubehörprogramm montieren. Diese wird an die Buchse EXT.SP auf der Rucksallee des Funkgerätes angeschlossen, wobei der interne Laufsprecher automatisch abschaltet.

2) ANSCHLUSS DER ANTENNE:

a) Wahl der Antenne:

• Auch im CB-Funk gilt: je better die Antenne,esto groisser die Reichweite der Station.Trefen Sie die entsprechende Wahl nach den folgenden Empfehlungen!

b) Mobilantenne:

Die Mobilantenne wird an der Stelle des Wagens mit der größten Metalunterfläche montiert - möglichstweit enternt von Windschutzscheibe und Rücklichtern.
- Falls schon eine Mobilfunkantenne montiert ist, so sollente die CB-Antonne unterhalb von dieser montiert werden.
- Es gibt abgestimmte und abstimmbare Antennen.
- Abgestimmte Antennensollten nur auf einer großen Metallunterfläche montiert werden, beispieleweise auf dem Wagendach oder auf dem Kofferraumdeckel.
- Der schwenkbare Montagebürger erlaubt den Einbau an denen Stellen im Wagen. Sorgen Sie hierbei für eine kurze Verbindung nach Masse.
- Wenn Sie für die Antenna ein Loch in die Karosserie bohren, muß hierzu evtl. das Blech plan geschirmgelt werden, damit Befestigungsschraube und Dichtung gut sitzen!
- Führn Sie das Koaxialkable ohne Knicke und nicht über scharfe Stellen (ansonsten: Kurzschluß-Gefahr!)
- Befestigen Sie das Antennenkabel am Anschluß (B).

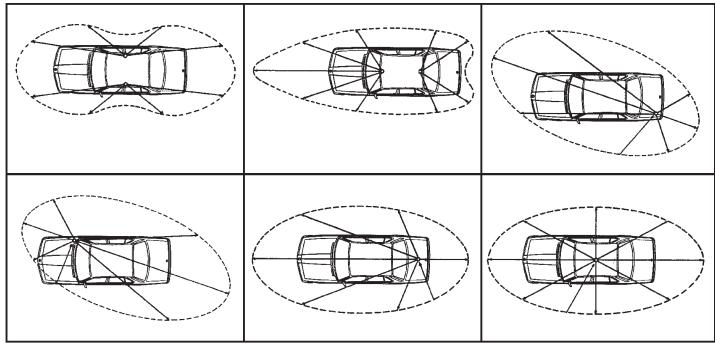

ANTENNNEN-DIAGRAMM

c) Feststations-Antenne:

• Mit einer Feststations-Antenne erreichen Sie mit Ihrlem Funkerat die maximaire Reichweite. BeiAußenantenen müssen Sie unbedingt die einschlagigen VDE-Bestimmungen (Blitzschutz!), der Statik und des Baurechetes beachten! Am besten, Sielassen die Antennenanlage inthisem Fallvone einem Fachmann montieren! Im PRESIDENT-Zubehörprogramm finden Sie eine Auswahl auch von Feststations-Antennen.

3) STROMVERSORGUNG:

Ihr Funkerat wird mit einer Gleichspannung von max. 13,2 Volt versorgt. Es ist mit einem Verpolungsschutz ausgestattet. Vergewissen Sie sich trotzdem vorher der richtigen Polarität!

Der Minuspol liegt auf Masse (= Chassis), wie bei praktisch allen modernen Autos. Prüfen Sie vor dem Anschluß die Polarität und die Spannung: bei alteren Wagen kann auch der Plaspol auf Masse liegen, während bei einigen Nutzfahrzeugen die Bordspannung nicht 12V, sondern 24V beträgt (A). Fragen Sie im Zweifelsfall ihre Fachwerkstatt!

Nachdem Sie sich hinsichtlich Spannung und Polarität versichert haben, gehen Sie wie folgt vor:

a) Ihr Funkerat wird mit einem Kabel zur Stromversorgung geliefert, in das eine 2 A Sicherung eingeschleift ist. Die rote Leitung des Kabels wird am Pluspol, die Schwarze am Minuspol der Fahrzeugbatterie angeschlossen.
b) Schlieben Sie das Kabel direkt an der Fahrzeugbatterie an. Bei einem Anschluß z.B. am Zigarettenanzünder wurde das Funkerät nach Ausschalten der Zündung sonst nicht mit der hierfür notwendigen Pufferspannung versorgt werden.
c) Verlegen Sie das Stromversorgungkabel so im Auto, daß es möglichst weniger Störungen von der Zündanlage aufnehmen kann.

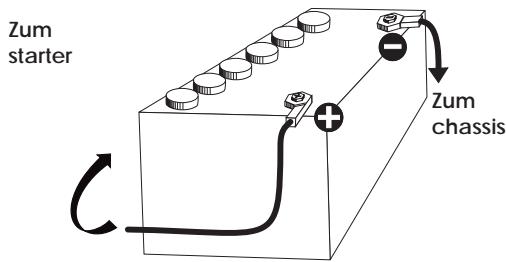

SchlieBen Sie die freien Enden des Stromversorgungskabels mit ent

sprechenden Klemmen direkt an der Batterie an: Rot = Pluspol, Schwarz = Minuspol (Masse).

d) SchlieBen Sie die freien Enden des Stromversorgungskabels mit entsprechenden Klemmen direkt an der Batterie an: Rot = Pluspol, Schwarz = Minuspol (Masse).
e) Stecken Sie den Stecker des Stromversorgungskabels in die Buchse 13,2V DC auf der Rückseite des Funkgerätes.

ACHTUNG: Falls die Sicherung im Stromversorgungskabel durchbrennt: a) Ursache finden und beseitigen, b) nur durch eine Sicherung mit ebenfls 2 A ersetzen!

4) VORBEREITUNGEN ZUR ERSTEN INBETRIEBNAHME (ohne zu Senden):

a) Schlieben Sie das Mikrofon an der Mikrofonbuchse auf der Vorderseite Ihr's Funktionen an.
b) Schlieben Sie eine CB-Antenne an den Anschluß ANT auf der Rückseite des Funkgerätes an.
c)Den Regler SQUELCH fur hochste Empfindlichkeit auf den linken Anschlag drehen. Lautstärkeregler VOLUME auf eine angenehme Lautstärke drehen.
d) Wechseln Sie zu Kanal 20, Indem Sie am Abstimmknopf drehen.

5) ABGLEICH DER ANTENNE AUF NIEDRIGSTES SWR (SWR = Stehwellenverhältnis):

ACHTUNG: Vor der ersten Inbetriebnahme müssen Sie ihre Antennen auf das niedrigste Stehwellenverhältnis abstammen. Die Antenne solte damit möglichst frei stehen und bereits in ihrer endgültigen Position montiert sein.

* Abstimmung mit einem externen SWR-Meter (bei als Zubehör erhältlich)

a) An Stelle des eingebauten SWR-Meters konnen Sie auch ein externes SWR-Meter einsetzen, beispisseweise das TOS-1 SWR-Meter. Ein externes SWR-Meter wird in die Antennenzuleitung zwischen Funkgerät und Antenne einge-schleift. Verwenden Sie hierfür nur die Passend konfektionierten Koaxialkabel (PRESIDENT CA-2C).
b) Da es unterschiedliche Typen externer SWR-Meter mit entsprechenden Bedienung gibt (s. deren Bedienungsangleitung). hier nur ein paar generelle Hinweise:
- Schalten Sie zum Abstommen Ihr Funkgerät auf Kanal 20, die Mitte des CB

Bereichs.

• Überprüfen Sie die korrekten Anschlüsse von Funkgerät SWR-Meter und Antenne.
• Eichen Sie das externe SWR-Meter nach dessen Bedienungsanleitung.
• Nehmen Sie die Messung des SWR und die Abstimmung der Antenne auf niedrigstes SWR vor.
• Auch hier gilt: Je niedriger das SWR, besoin better die Antennenanpassung. Ideal ist ein SWR-Wert von 1. Werte zwischen 1 und 1,8 sind noch akzeptabel.

Nach der Abstimmung der Antenne ist ihre CB-Funkstation betriebs-bereit!

B) BEDIENUNG:

1) ON/OFF - VOLUME (Lautstärkeregler mit Ein-/Ausschalter):

Mit thisem Regler (1) konnen Sie das Gerat ein- und ausschalten sowie die Lautstärke regeln. Durch Drehung im Uhrzeigersinn wird das CB-Funkgerät eingeschaltet und die Lautstärke erhöht.

2) ASC (Automatic Squelch Control)/SQUELCH (Rauschspere):

Mit dem Regler SQUELCH konnen Sie das Rauschen auf einem freien Kanal unterträcken: Der Lautspeicher schaltet zur Wiedergabe erst dann durch, wenn das Signal auf dem eingestellten Kanal so stark ist, daß es die mit Regler SQUELCH eingestellte Schwelle überschreitet.

a) ASC: Automatic Squelch Control

Worldwide patent, a PRESIDENT exclusivity

Keine Handregelung mehr und bestandig Gehörkomfort. Durch Drehung im Uhrzeitigersinn des Knopfes (2) kann mann diesen Regler ausschalten. In dieser Fall wird die Regelung des Squelch wieder manuell.

b) Squelch Control

Je weiter Sie den Regler nach rechts drehen,esto stärker muß das Signal sein, das die Wiedergabe durchschnitt. Einstellen auf hochste Ansprech-Empfindlichkeit: SQUELCH auf den linken Anschlag stellen, mit dem Funkerät einen freiken Kanal wahlen und Regler SQUELCH so welt nach rechts drehen, bis das Rauschen gerade verschwindet.

3)MIC GAIN (Mikrofonpegel):

Mit MIC GAIN stellen Sie den Mikrofonpegel ein. Steht der Regler auf dem rechten Anschlag (= Normalstellung), so ist der Pegel am * größten . Durch Drehnen nach linkskonnenSieh n.z.B. beiVerwendung von Veränderkernfrokofonen reduzieren (falls ihr Funkpartner die Sprache als verzerrt beurteilt.)

4) RF GAIN:

Mit diesen Regler stellen Sie die Empfindlichkeit des Emfangen in Ihr Fremkgerat, wenn der Regler RF GAIN auf dem rechten Anschlag liegt (=Normalstellung). Drehen sie den Regler nach links, sind die Empfindlichkeit reduziert. Das kann dann nicht sein, wenn sehr starke Stationen nur verzerrt ankommen; s. aber auch Punkt MODE (Betriebsart)!

5) KANALWAHL mit DREHSCHALTER:

Mit dem DREHSCHALTER am Funkerat konnen Sie die Kanäe einstellen: Drehennachrechts wechsel auf höhere Kanäle, Drehenn nach links auf tiefere Kanäle.

6) ANZEIGE:

These Anzeige gibt den aktuellen Sende-/Empfang-Kanal an. Der BARGRAPH gibt den aktuellen Signalstarke bei Senden oder Empfangen

7) PA (DurchsageVeränder):

Ihr Funkgerät laßt sich zusammen mit einem (externen) Lautsprecher auch für Durchsagen als «Mega-phon» benutzten. Schließen Sie hierzu an der Buchse PA.SP (E) auf der Rückseite Ihres Funkerätes einen passenden (Außen-) Lautsprecher an.

Drucken Sie die Taste PA, um die Funktion «Durchsage-Verträger» zu aktivieren. Sprechen Sie in das Midrofon und religeln Sie die Wiedergabe-Lautträger mit dem Regler VOLUME. Zum Ausschalten der Funktion «Durch-sage-Verträger» drucken Sie nochmals die Taste PA.

8) CH 19:

Den Not- und Anrufkanal 19 AM können Sie mit einem einzigen Tastendruck scoff schalten.

Drucken Sie die Taste CH 19. Ihr Funkerat schaltettocfort auf Kanal 19 in AM. Nochmals Taste CH 19, um auf die vorherige Einstellung zurückzuschalten.

9) MODE (Betriebsart):

These Umschalter gibt Ohnen die Möglichkeit die Modulationsart zu ändern. AM/FM ihre Modulationsart muß mit ihren Geschäftspartner einstimmen : A/ Amplituden-Modulation/AM: Für Sendungen auf unebenen Relief mit Hindernissen auf mitllerer Distanz. B/ Freqenz-Modulation/FM: Für nah Geschäfts auf freienden Gelände. ( Der Squelchregler ist schwerer einzustellen)

10) ANL/NB (Storaustaster):

These Taste drucken, um den Storaustaster zu aktivieren. Es werden dann beim Empfang kurze Storspitzen (Knacken) unterrückt.

Erste Drücke für den ANL/NB Filter Anschaltung, Zweite Drücke schaltet die beiden aus.

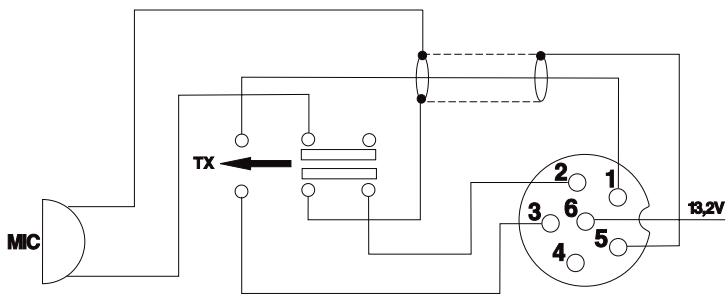

11) BELEGUNG DER MIKROFONBUCHSE (sechspolig):

Die Mikrofonbuchse ist bequemlichkeitshalber auf der Frontplatte eingebaut, damit das Radio in das Instrumentenbrett eingefegt werden kann. Bedienungsanleitung seit 46.

12) PTT TASTE:

Sende-/Empfangsumschaltung im CB Betrieb : zum senden drücken ( um in das Mikrofon spechen), zum Empfangen loslassen.

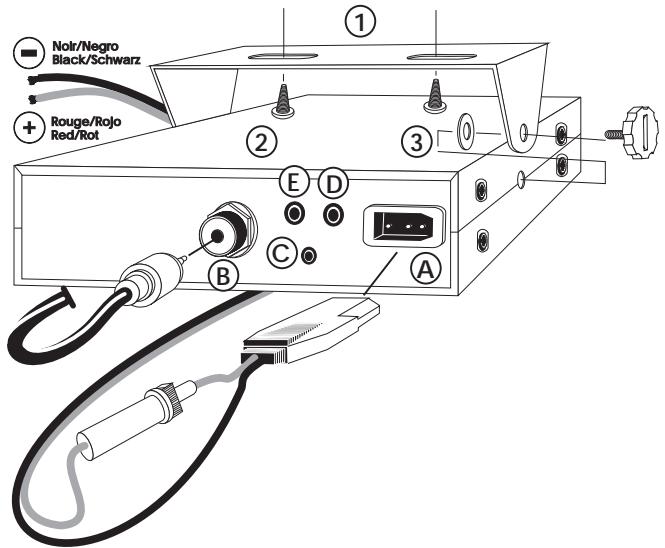

A) STROMVERSORGUNG (13,2 V)
B) ANTENNENANSCHLUB (SO-239)
C)EXT.S-METERANSCHLUB ( 2,5mm)
D)EXT.LAUTSPRECHERANSCHLUB8 ( , 3,5mm)
E) PA LAUTSPRECHERANSCHLUB (8 Ω, 0 3,5 mm)

C) TECHNISCHE DATEN:

1) ALLGEMEIN:

• Kanäle
• Betriebsarten
• Frequenzbereich
• Antennen-Impedanz
• Versorgungsspannung
• Abmessungen (mm)
  Gewicht
• Lieferumfang

：40
AM/FM
26,965 MHz bis 27,405 MHz
： 50 Ohms
13,2VGleichspannung
150 (B) x 210 (H) x 50 (T)
: ca. 1,4 kg
: Funkgerat, Handmikrofon mit Halterung, Montageb胶囊, Montagematerial

2)SENDETEIL:

• Frequenzstätigkeit
• Sendeleistung
• Nebenwellen
• Frequenzgang
• Nachbarkanalleistung
• Mikrofon-Empfindlichkeit
• Stromverbrauch
• Klirrfaktor

+ / - 300Hz
4 watts FM CW 4 watts AM
: unter 4 nW (-54 dBm)
300 Hz - 3 kHz in AM/FM
: unter 20~ W
1.0mV
1,7 A (mit Modulation)
1,8%

3) EMPFANGSTEIL:

• Empfindlichkeit (20 dB SINAD)

• Frequenzgang

• Nachbarkanal-Selection
• NF-Ausgangsleistung
• Squelch-Empfindlichkeit

0.5 V - 113 dBm (AM/FM)
300Hz-3kHzAM/FM
60dB
5W
: minimum 0.2 μV - 120 dBm maximum 1 mV - 47 dBm
60 dB
70dB
500 mA nominal

800 mA maximum

D) BEI PROBLEMEN:

1) SIE KÖNNEN NICT ODER NUR IN SCHLECHTER QUALität SENDEN:

• Vergewissern Sie sich, daß Sie nicht die Funktion PA (Durchsage-Veränder) eingeschaltet haben!
• Prufen Sie das Stehwellenverhältnis ihrer Antenne sowie die Zuleitung auf evtl. Unterbrechungen oder Wackelkontakte!
• Prüfen Sie, ob das Mikrofon richtig angeschlossen ist und die Verbindung keinen Wackelkontakt aufweist!

2) SIE ERHALTEN Auf IHRE SENDUNG KEINE ANTWORT ODER HABEN SCHLECHTEN EMPFANG:

• Vergewissern Sie sich, daß Sie nicht die Funktion PA (Durchsage-Veränder) eingeschaltet haben!
• Stellen Sie den Regler SQUEELCH richtig ein!
• Stellen Sie den Regler VOLUME auf eine passende Wiedergabe-Lautstärke.
• Prufen Sie,ob das Mikrofon richtig angeschlossen ist und die Verbindung keinen Wackelkontakt aufweist!
• Prufen Sie das Stehwellenverhältnis ihrer Antenne sowie die Zuleitung auf evtl. Unterbrechungen oder Wackelkontakte!
• Vergewissern Sie sich, daß Sie die selbst Betriebsart (AM oder FM) wie Ihr Funkpartner verwenden!

3) DIE ANZEIGEN LEUCHTEN NICHT:

• Überprüfen Sie Ihr Netzgerät: Ist es eingeschaltet?
• Prüfen Sie, ob Sie die Anschlüsse für Plus (=ROT) und Minus (=Schwarz) vertauscht haben! Wechseln Sie in thisem Fall die Anschlüsse.

E) TIPS FÜR DEN FUNKVERKEHR:

Um einen ungestörten Funkverkehr zu genieten, sollen den Sie die folgenden sechs Regeln des CB-Funks beherzigen:

1. Nach dem Einsatz des Gerätes immer zuerst horen, ob der eingestellte Kanal frei ist.
2. Dazu die Rauschspere öffnen, um schwachere Stationen nicht zu überhören.
3. Nur wenn der Kanal vollig frei ist, den eigenen Anruf starten.
4. Immer nur kurz rufen.
5. Nach jedem Anruf sorgfältig horen, ob eine Station antwortet. Erst dann den Anruf wiederholen.
6. Nach jedem Durchgang der Gegenstation immer erst einige Sekunden Pause setzen, bevor man selbst spricht, damit sich auch andere Stationen melden können (ümschalt-pause?).

Anrufkanäe: Empfohlen werden die folgenden Anrufkanäe:

Kanal 1 (FM) als Anrufkanal in FM,
Kanal 4 (AM) als Anrufkanal in AM,
Kanal 9 (AM/FM) als Notrufkanal und
Kanal 19 (FM) als Fernfahrerkanal.

Abweichungen hiervon sind selbstverständlich möglich.

Beischlechten Verbindugen oder starken Störungen ist es häufig problematisch, schwer zu verstehende Worte wie Eigennamen und Städtenamen fehlerlos zu übermitteln.

Hier hilft das Internationale Buchstabieralphabet weiter, das auch im Luftverkehr (ICAO) und der NATO eingestzt wird:

F)BEURTEILUNG DER EMPFANGSQUALITÄT:

Um dem jeweiligen Geschäftspartner eindeutig sagen zu konnen, wir stark und klar man ihn empfängt, verwendet man die Ziffern des R/S-Codes. Dabei steht der R-Wert für die Verständlichkeit («Lesbarkeits») und der S-Wert («Santiago») für die Empfangs-bzw. Lautstärke der Gegenstation.

Die beiden Buchstaben R und S stehen übrigens als Abkürzung für die englishsprachigen Bezeichnungen «readability» (= Lesbarkeit) und «signal strength» (= Signalstärke).

INTERNATIONAL PHONETIC ALPHABET:

1 nicht lesbar, unverständlich
2 zeit-oder teilweise lesbar
3 schwer lesbar
4 lesbar, verstandlich
5 gut lesbar

S = Signalstärke

1	kaum hörbar
2	sehr schwach hörbar
3	schwach hörbar
4	ausreichend hörbar
5	ziemlich gut hörbar
6	gut hörbar
7	mäßig stark hörbar
8	stark hörbar
9	sehr stark hörbar

ABKÜRZUNGEN:

Auch der CB-Funk kennt eine «Fachsprache», die mit vielen Fachwörtern durchsetzt ist, die z.B.aus dem Amateurfunk und dem professionellen Funkverkehr entleht sind. Sie dieren zumeist der schnellen und eindeutigen Nachrichten-übermittlung auch in solchen Fällen, in denen die Übertragung schwierig bzw. gestört ist. Nachfolgend eine Auflistung gebrauchlicher Abkürzungen und ihre Bedeutung, wie sie meistens im CB-Funk verwendet werden:

Brea	Momentitte,itte warten,mochtemitsprechen
Cheerio	Aufwiederhoren
CQ	allgemeiner Anruf
CL	Endedes Funkverkehrs,Station wird abgeschalte
DX	Funkverbindung über große Entfernung
Fading	Signal schwankt

HI Ich lache

Mike Mikrofon

Mull Storungen

Negative : habenichtverstanden,nein

OK : verstanden, richtig, in Ordnung

Roger Ich habe verstanden,alles einwandfrei empfangen

Skip Funkrufname

Standby Auf Empfang bleiden

Stereo : Zwei Stationen senden gleichzeitig

TVI :Fernsehstorungen

UFB : ganz ausgezeichnet, sehr gut

VY : vielse,sehr,sehrviele

YL : Fraulein, Frau, weiblicher CB-Funker

55 vielErfolg,allesGute

73 Grube

88 : Liebe und Kusse (als herzlichen GruB an eine YL)

99 : Verschwinde! Räume den Kanal.

QSB : Schwankungen der Feldstarke, Schwund, Fading

QSL : Empfangsbestätigung

QSO Funkverbindung, Geschrech über Funk

QSP Vermittlung zweier Stationen für eine dritte

QST : Durchsage an alle

QSY : Frequenzwechsel, Kanalwechsel

QTH Standort

Q-GRUPPEN:

Beim CB-Funkverkehr werden sehr früig Abkürzungen verwendet. Viele von ihren wurden aus dem international verbindlichen O-Code übernommen, der auch im Seefunk oder im Amateurfunk Anwendung findet. Mit diesen Dreibuchstaben-Kürzelnlassen sich Schnell Informationen vermitteltn. Da besonderss «CB-Neulinge» mitunter diese Abkürzungen nicht kennen, haben wir die gebrächlichsten einmal zusammengestellt und ihre Bedeutung im CB-Funk auf der nachsten Seite erlautert:

QRA : Mein Stationsname ist...

QRG : Frequenz, Betriebskanal

QRL : Beschäftigung, Arbeitsplatz

QRM Störung durch andere Stationen

QRN : Atmospheric Störungen

QRP : Arbeitsen mit geringer Leistung

QRT : Ende des Funkverkehrs

QRU : Es liegen keine weiteren Nachrichten mehr vor.

QRV : Sende- und empfangsbereit

QRX : Unterbrechung des Funkverkehrs, Pause,itte warten

QRZ : Sie werden gerufen, Anruf von einer bestimmten Station

GERÄT IN UBEREINSTIMMUNG MIT DER EUROPÄISCHEN NORM

ETS 300 135 : 40 Kanälen, 4 W FM

ZULASSUNG DGPT N° 97 0277 CB 0

Additiv an die Bedienungs Anleitung:

SEITE 36:

8) Die Taste CH 19 schaltet der Kanal 19 FM ein.
9) Unützlich auf ETS 300 135 Normen.

SEITE 37:

C) TECHNISCHE DATEN:

1) ALLgemeIN:

• Kanäle 40

• Betriebsarten : FM

2)SENDETEIL:

• Sendeleistung : 4 watts FM CW

• Frequenzgang : 300 Hz - 3 kHz in FM

3) EMPFANGSTEIL:

• Empfindlichkeit (20 dB SINAD) : 0.5 V - 113dBm( FM)
• Frequenzgang : 300 Hz - 3 kHz FM

NOTES

FREQUENCY TABLES CB-KANÄLE UND IHRE FREQUENZEN TABLEAU DES FREQUENCES TABLA DE FRECUENCIES

N° du canal N Canal Channel Kanal	Fréquences Frecuencia Frequency Frequenzens	N° du canal N Canal Channel Kanal	Fréquences Frecuencia Frequency Frequenzens
1	26,965 MHz	21	27,215 MHz
2	26,975 MHz	22	27,225 MHz
3	26,985 MHz	23	27,255 MHz
4	27,005 MHz	24	27,235 MHz
5	27,015 MHz	25	27,245 MHz
6	27,025 MHz	26	27,265 MHz
7	27,035 MHz	27	27,275 MHz
8	27,055 MHz	28	27,285 MHz
9	27,065 MHz	29	27,295 MHz
10	27,075 MHz	30	27,305 MHz
11	27,085 MHz	31	27,315 MHz
12	27,105 MHz	32	27,325 MHz
13	27,115 MHz	33	27,335 MHz
14	27,125 MHz	34	27,345 MHz
15	27,135 MHz	35	27,355 MHz
16	27,155 MHz	36	27,365 MHz
17	27,165 MHz	37	27,375 MHz
18	27,175 MHz	38	27,385 MHz
19	27,185 MHz	39	27,395 MHz
20	27,205 MHz	40	27,405 MHz

PRISE MICRO6 BROCHES CONEXION DEL MICRO6 PINS 6-PINMICROPHONE PLUG BELEGUNG DER MIKRO-FONBUCHSE (sechspolig)

1 Modulation Modulación Modulation Modulation
2 RX RX RX RX
3 TX TX TX TX
4 - - -
5 Masse Masa Ground Masse
6 Alimentation Alimentación Power Supply Stromversorgung

#

Groupe PRESIDENT ELECTRONICS

SIEGE SOCIAL/HEAD OFFICE - FRANCE

Route de Sète - BP 100 - 34540 BALARUC

Site Internet: http://www.president-electronics.com

E-mail : [e-mail]

0237/03-01
