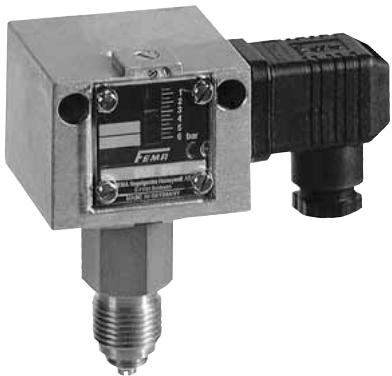

DGM - Régulateur de pression HONEYWELL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Régulateur de pression (pressostat)
Marque	HONEYWELL
Modèle	DGM (série)
Plage de réglage de pression	Variable selon la version (exemple : 0,5 à 6 bar)
Température ambiante	-25 à 60 °C (DGM)
Température max. du fluide	60 °C (DGM)
Raccord pression	Filetage extérieur G 1/2 A (selon DIN 16288) et filetage intérieur G 1/4 (selon ISO 228)
Matériau du boîtier	Aluminium moulé sous pression résistant à l'eau de mer
Indice de protection	IP54 (version prise embrochable) ou IP65 (version connexion à bornes)
Pouvoir de coupure (version standard)	8(5) A, 250 V DC
Pouvoir de coupure (version Ex)	3 A, 250 V AC ; 0,03 A, 250 V DC
Position de montage	Verticale (vers le haut) ou horizontale
Type de contact	Micro-switch unipolaire
Fonctions principales	Surveillance de pression maximale/minimale, limitation avec verrouillage mécanique (option), détection de pression
Entretien	Ne pas ouvrir l'appareil ; ne pas régler les vis laquées ; protéger des intempéries et vibrations ; utiliser un intermédiaire de pression pour fluides pollués
Sécurité	Respecter les limites thermiques, hydrauliques et électriques ; pour versions Ex, suivre les prescriptions ATEX et ne pas ouvrir sous tension
Réparabilité	Appareil réglé en usine ; toute ouverture non autorisée annule la garantie ; pièces détachées disponibles sur demande auprès du fabricant
Accessoires	Intermédiaire de pression pour fluides pollués ; amplificateur de sectionnement pour circuits Ex
Poids (estimation)	Environ 0,8 kg
Certifications	VdTUV, DIN 3398, DVGW (gaz), ATEX (versions Ex)
Garantie	Sous réserve de respect des consignes d'installation et d'utilisation
Fabricant	Honeywell GmbH

FOIRE AUX QUESTIONS - DGM HONEYWELL

Quel est le domaine d'application du régulateur de pression DGM ?

Le DGM est conçu pour la surveillance de pression des gaz conformément à la fiche de travail G260 du DVGW, des combustibles à faible viscosité (fioul EL), ainsi que pour la vapeur et l'eau chaude dans des installations selon TRD 604 et DIN 4751. Il ne convient pas aux acides, agents agressifs ou fluides instables.

Comment régler la pression de commutation sur le DGM ?

La pression de commutation se règle sur la broche de réglage située sous le capot. Avant toute modification, desserrez d'environ 2 tours la vis sans tête au-dessus de l'échelle. La valeur de l'échelle correspond au point de commutation supérieur (pression croissante). Le point de réenclenchement est inférieur de la valeur de la différence de commutation. Pour un réglage précis, utilisez un manomètre. Après réglage, resserrez la vis sans tête.

Quelle est la différence entre les modèles DWR et DGM ?

Les séries DWR et DGM sont similaires mais diffèrent par leurs bases de contrôle. Le DGM suit les normes DIN 3398-3 (1982) et DIN EN 1854 (1997) tandis que le DWR suit VdTUV 100/1. Le DGM est spécifiquement adapté aux gaz selon DVGW et a une température maximale de fluide de 60 °C contre 70 °C pour le DWR.

Quelles sont les précautions de sécurité à respecter lors de l'installation ?

L'installation doit être effectuée par du personnel qualifié (électricité, hydraulique, mécanique). Respectez les réglementations locales. Utilisez des matériaux compatibles pour éviter la corrosion. Ne jamais ouvrir l'appareil ni dérégler les vis laquées. Assurez-vous que les limites thermiques, hydrauliques et électriques sont respectées. Pour les applications Ex, suivez les prescriptions ATEX.

Comment installer le raccord de pression ?

Le raccordement se fait directement sur la conduite via le filetage extérieur G 1/2 (raccord pour manomètre) ou sur une surface plane avec deux vis (4 mm). Serrez uniquement sur la partie hexagonale du raccord, jamais sur le boîtier ou la fiche. Pour les gaz à plus de 4 bars, utilisez des joints plats ; en dessous, un joint dans le filet est autorisé.

Puis-je utiliser le DGM avec des fluides agressifs ?

Non, l'appareil ne convient pas aux acides, à l'acide fluorhydrique, au chlorure de cuivre, à l'eau régale, à l'eau oxygénée, ni aux gaz ou fluides instables comme l'acide cyanhydrique, l'acétylène dissous ou l'oxyde d'azote. Utilisez-le uniquement avec les fluides spécifiés dans la fiche technique.

Comment brancher électriquement le pressostat ?

Le raccordement se fait sur la fiche embrochable (code 200) ou la plaque à bornes (code 500). Pour le boîtier à bornes, retirez le couvercle après avoir coupé la tension. Le schéma de connexion est : lorsque la pression augmente, les contacts 3-1 ouvrent et 3-2 ferment ; lorsque la pression diminue, l'inverse. Utilisez des circuits RC pour les charges inductives.

Quelles sont les conditions ambiantes autorisées ?

Température ambiante : -25 à 60 °C pour le DGM. Humidité : éviter la condensation. Protection IP54 ou IP65 selon la version. Montage vertical ou horizontal. Pour les versions Ex, température ambiante : -15 à 60 °C et IP65 en position verticale. Protégez l'appareil des rayons du soleil et de la pluie.

Comment entretenir l'appareil ?

L'entretien se limite à une inspection visuelle régulière de l'état du boîtier et des raccords. Nettoyez l'extérieur avec un chiffon sec. Ne pas ouvrir l'appareil. En cas de fluides pollués, installez un intermédiaire de pression pour éviter l'encrassement du capteur. Vérifiez périodiquement le point de commutation avec un manomètre.

Que faire en cas de dysfonctionnement ?

Avant toute intervention, coupez l'alimentation électrique et vidangez l'installation. Vérifiez les raccordements, l'absence de fuites et la propreté du capteur. Si le problème persiste, contactez un service agréé Honeywell. Ne tentez pas de réparer vous-même l'appareil, cela annulerait la garantie.

MODE D'EMPLOI DGM HONEYWELL

Pressostats Limiteurs de pression

Types de base

DWR...

DGM...

Ex-DWR...

Ex-DGM...

Fonctions supplémentaires...203...574...205...575...206...576...213...577...513

Dampf

HeiBwasser

Brenngase

Base de contrôle (DWR)

VdTuv Pression 100/1, édition 4.83

VdTuv Pression 100/1, édition 4.83

VdTuv Pression 100/1, édition 4.83

DIN 3398-3 (01.11.1992)

DIN 3398-4 (1986-10)

DGR 97/23 EG

Base de contrôle (DGM)

DIN 3398-3 (01.11.1982)

• DIN EN 1854 (01.11.1997)

DIN 3398-1 (01.1992) + DIN 3398-3 (11.1982)

Fonction

résistances, Limiteurs de pression

(avec verrouillage interne ou externe)

Sens d'action

Pour surveillance des pressions maximale et minimale (DWFS, SDBFS)

Série de types

DWR Installations selon TRD 604

DWR Installations selon DIN 4751, p.2

DWR + DGM Fiche de travail G 260 du DVGW

DWR par exemple mazouts

Numéro d'enregistrement

ID:000007042

ID:0000020757

ID:0000020756

NG-4347AQ1411

3C028/5

CE-0035BN0004

Numéro d'enregistrement

NG-4346AP1011

CE-0085AQ1088

Détecteur (seulement DWR)

«Construction particulière» attestée par contrôle avec 2 millions d'opérations de commutation

Code type

Exécution de base DWR XXX	Exécution avec fonction supplémentaire DWR XXX-YYY	Exécution Ex Ex-DWR XXX
DWR	Identification de la série
XXX	Identification de la plage de pression
YYY	Identification de la fonction supplémentaire
Ex-	Identification de l'exécution Ex

Le code de type est aussi valable par analogie pour DGM...

Exécution des boîtiers

DWR XXX

DWR XXX-2...

Boîtier à connexion à fiches (200) (prise embrochable selon DIN 43650)

DWR XXX-5...

Boîtier à connexion à bornes (500)

Ex-DWR...

Appareil de coupure Ex (700)

Remarque importantes:

Les manométrocontacteurs sont des appareils de précision qui ont été réglés et ajustés à l'usine. C'est pourquoi il est interdit d'ouvrir l'appareil et de dérégler les vis d'ajustage laquées. Sinon les points de commutation changeraient - il faudrait réajuster l'appareil.

Installation et mise en service

1. Le montage des manocontacteurs doit être exclusivement confié à des personnes qualifiées (au niveau électricité, hydraulisme et mécanique), en respectant les consignes de montage et les réglementations locales.
2. L'installation des appareils (le branchement mécanique du côté pression) doit s'effectuer uniquement à l'aide de matériel équivalents au niveau electrolychimique, sous peine d'endommager le métal de base par la corrosion des contacts et de perdre en stabilité et en étanchéité.
3. Précaution au toucher : risque de brûlure. L'appareil peut atteindre jusqu'à 70°C, selon la température de l'agent. En cas d'utilisation avec des agents pouvant atteindre -20°C, il existe un risque de brûlure par le froid.

Consignes de sécurité

1. Les apparèils de la série DWR sont destinés à servir de pressostats pour les gaz selon la fiche de travail G260 du DVGW et pour les combustibles à faible viscosité ( comme le fioul EL), ainsi que pour la vapeur et l'eau chaude dans les installations aux normes TRD 604 et DIN 4751, 2e partie.
2. L'appareil doit fonctionner dans les limites thermiques, hydrauliques et électriques définies dans la fiche technique.
3. Les charges inductives peuvent provoquer l'incendie ou la fusion des contacts. Il faut prévoir des mesures de protection comme, par exemple, l'utilisation de circuits RC appropriés.
4. En cas de mise en œuvre avec ZF1979 (sans huile ni graisse), il faut protégérer les surfaces en contact avec l'agent contre la pollution, depuis l'ouverture du conditionnement jusqu'au montage complet ! Aucune garantie n'est généralement prise par rapport à l'exemption d'huile et de graisse.
5. Les composants sensoriels externes sont fabriqués en métaux de base de grande valeur, ce qui leur permet d'être en contact avec une grande diversité d'agents. Il est cependant impératif de contrôler leur résistance aux agents avant de faire son choix.
6. L'appareil ne peut pas servir pour les acides et autres agents agressifs tels que l'acide fluorhydrique, le chlorure de cuivre, l'eau régale ou l'eau oxygénée.
7. L'appareil ne doit pas servir dans les installations avec des gaz ou des fluides instables comme l'acide cyanhydrique, l'acétylène dissous ou l'oxyde d'azote.
8. Les appareils doivent être mis à l'abri des rayons du soleil et de la pluie.
9. aucun cas ouvrir l'appareil ni dérégler les vis d'ajustage laquées.
10. Eviter les vibrations superflues sur les manocontacteurs, par exemple par le biais d'un découplage mécanique ou d'autres mesures d'amortissement des oscillations.
11. Les agents très pollués peuvent encrasser le capteur, provoquant des dysfonctionnements et pannes. Si les appareils sont destinés à ces agents, il faut y installer un intermédiaire de pression approprié.
12. Le manocontacteur et son intermédiaire de pression constituent un ensemble fonctionnel qui ne doit pas être dissocié hors usine.
13. Avant le démontage (le retrait du manocontacteur de l'installation), l'appareil doit être mis hors tension et l'installation vidée. Respecter les consignes de prévention.
14. Ne jamais utiliser le manocontacteur comme guide dans l'installation.
15. Honeywell GmbH annulera la garantie en cas d'infraction.

Dispositif E/E/PE

1. Si l'appareil intègre un dispositif E/E/PE (directive CEI 61511), il faut respecter les spécifications techniques correspondantes du certificat SIL.

Sommaire

Identification du type*

1. Exécution de base DWR XXX 1.1 Caractéristiques techniques 1.2 Raccordement électrique 1.3 Prise de pression 1.4 Réglage de la pression de commutation 1.5 Verrouillage électrique dans l'armoire de distribution
2. Pressostats à différence de commutation réglable
3. Limiteurs de pression à verrouillage mécanique de l'état de commutation (blocage contre le réenclement)
4. Pressostats à contacts or
5. Pressostats dans des circuits à sécurité intrinsique (EEx-i)
6. Pressostats à maximum dans des circuits à sécurité intrinsèque avec surveillance des ruptures de câbles et des courts-circuits (EEx-i)
7. Pressostats en exécution Ex

DWR XXX-203

DWR XXX-205

DWR XXX-206

DWR XXX-213

DWR XXX-513

DWR XXX-574-577

Ex-DWR XXX

• L'identification du type est aussi valable par analogie pour DGM...

1 Équipement de base des pressostats DWR.../DGM...

Le chapitre 1 décrit l'équipement de base et le montage des pressostats DWR/DGM XXX (sans fonction supplémentaire). Les variantes et les fonctions supplémentaires sont traitées dans les chapitres 2 à 7.

Ajustement de base

Les manocontacteurs FEMA doivent être ajustés soit à la hausse, soit à la baisse en fonction de la série de types et de la principale utilisation prévue. Le tableau indique les ajustements de base des différents appareils et de leurs variantes.

	Modèle de base	Variantes
Ajustement à la hausse	DWR..., Ex-DWR...	DWR...-203, -205, -213, -301, -303, -305, -313, -351, -353, -363, -513, -563, -576, -577
	DGM..., EX-DGM...	DGM...-205, -213, -301, -305, -313, -351, -363, -513, -563, -576, -577
Ajustement à la baisse	N/D	DWR...206, -306, -574, -575
	N/D	DGM...206, -306, -574, -575

En cas d'ajustement à la hausse :

Si la valeur maximale de l'intervalle de réglage est fixée comme point de commutation, le point de réenclenchement doit être inférieur de la valeur de la différence moyenne de commutation (par exemple, sur le DWR6, l'intervalle de réglage est 0,5-6 bar, le point de commutation 6 bar, et le point de réenclenchement 5,8 bar). Si c'est la valeur minimale qui est utilisée, il faut retenir la valeur la plus basse de réglage comme point de réenclenchement. Le point de commutation doit alors être augmenté de la valeur de la différence moyenne de commutation (par exemple, sur le DWR6, l'intervalle de réglage est 0,5-6 bar, le point de commutation 0,7 bar, et le point de réenclenchement 0,5 bar).

En cas d'ajustement à la baisse :

Si la valeur minimale de l'intervalle de réglage est utilisée, il faut retenir la valeur de réglage plus basse comme point de commutation. Le point de réenclenchement doit alors être augmenté de la valeur de la différence moyenne de commutation (par exemple, sur le DWR6-206, l'intervalle de réglage est 0,5-6 bar, le point de commutation 0,5 bar, et le point de réenclenchement 0,8 bar). Si c'est la valeur maximale de l'intervalle qui est utilisée, alors cette valeur sert également de point de réenclenchement. Le point de réenclenchement doit alors être inférieur de la valeur de la différence moyenne de commutation (par exemple, sur le DWR6-206, l'intervalle de réglage est 0,5-6 bar, le point de commutation 6 bar, et le point de réenclenchement 5,7 bar).

En général:

Tous les points de commutation et de réenclenchement doivent être fixés dans l'intervalle indiqué dans les fiches techniques!

Puissance de coupure

8 (5) A, 250 V CC

Position de montage

Verticale vers le haut ou horizontale

-25 à 70 °C (pour DWR...)

-25 à 60 °C (pour DGM...)

Température max. de l'agent

70°C (60 ^ C pour DGM). Les agents peuvent avoir des températures plus élevées à condition que des mesures appropriées (par ex. tuyau à poche d'eau) empêchent un dépassement des valeurs limites ci-dessus dans l'appareil de coupure. A une température ambiente inférieure à 0°C, il faut veiller à ce que de l'eau de condensation ne se forme pas dans le détecteur et l'appareil de coupure.

Différence de commutation

Voir fiche technique pour les valeurs

Prise de pression

Filet extérieur G 1/2 A (raccord pour manomètre) selon DIN 16288 et filet intérieur G 1/4 selon ISO 228, partie 1. (Pour les applications avec des gaz à partir de 4 bars, utiliser uniquement des joints plats. Un joint n'est autorisé dans le filet que jusqu'à 4 bars.)

Appareil de coupure

Boîtier robuste en aluminium coulé sous pression résistant à l'eau de mer, avec prise embrochable (200) ou connexion à bornes (500).

Protection selon en 60529

IP 54 (200)

IP 65 (500)

Matériaux

Voir fiche technique

Plan de connexion

Quand la pression augmente:

3-1 ouvre, 3-2 ferme

Quand la pression diminue :

3-2 ouvre, 3-1 ferme

Câblage

Le câblage est réalisé sur la fiche couplée. Le cable peut sortir en 4 endroits décalés les uns par rapport aux autres.

1. Extraire la vis.
2. Introduire le tournevis dans la fente et appuyer vers le bas.

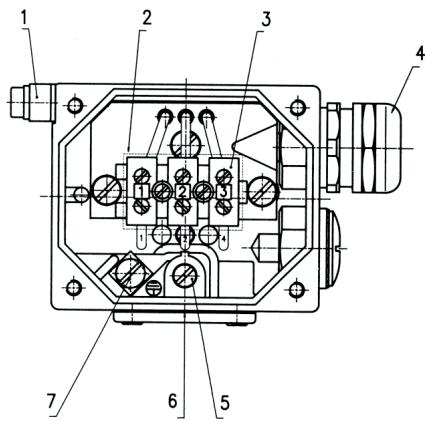

Sur le boîtier à connexion à bornes, la plaque à bornes est accessible après retrait du couvercle. ATTENTION! Couper la tension.

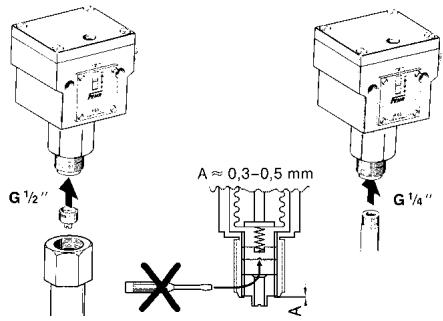

1.3 Prise de pression

Montage : directement sur la conduite (raccord pour manomètre G 1 / 2) ou avec 2 vis (4 mm) sur une surface plane. Serrer uniquement sur le raccord à six pans de l'orange de pression, ne jamais utiliser la boîtier ou la fiche comme levier.

Filet extérieur G 1 / 2 (raccord pour manomètre) En cas d'utilisation de joints plats, serrer la vis de centrage (profondeur A env. 0,3-0,5 mm).

Filet intérieur G 1 / 4 " Pour l'application avec un gaz : joint dans le fillet seulement jusqu'à 4 bars. Utiliser un joint plat pour une pression plus élevée.

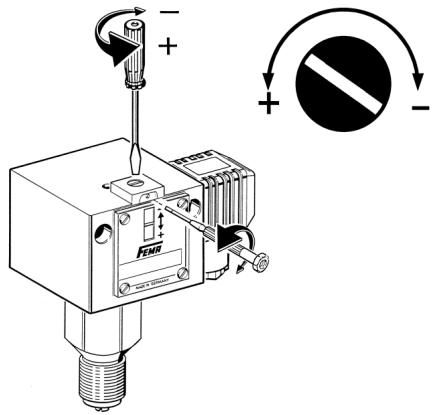

1.4 Réglage de la pression de commutation

La pression de commutation se règle sur la broche de réglage. Avant de la modifier, desserrer d'env. 2 tours la vis sans tête située au-dessus de l'échelle et la desserer après le réglage.

La valeur de l'échelle correspond au point de commutation supérieur (en cas d'augmentation de la pression). Le point de commutation inférieur (en cas de diminution de la pression) est plus bas de la différence de commutation. L'échelle n'indique que des valeurs approximatives, il faut un manomètre pour les réglages précis.

Sur le boitier à connexion à bornes, la vis de réglage est accessible après retrait du couvercle.

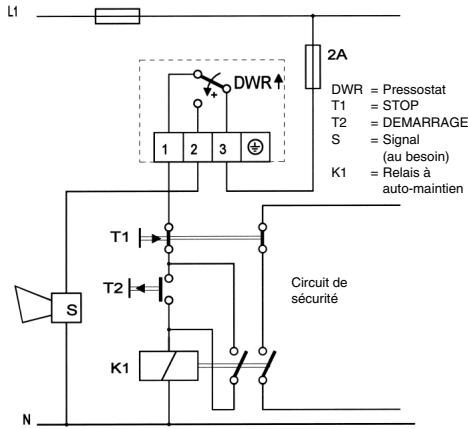

1.5 Verrouillage électrique externe dans l'armoire de distribution (circuits suggérés)

Un pressostat peut aussi être utilisé comme limiteur si un verrouillage électrique est monté en aval. Pour la limitation de pression dans des chaudières à vapeur et à eau chaude, le verrouillage externe n'est autorisé que si le pressostat répond à la «construction particulière».

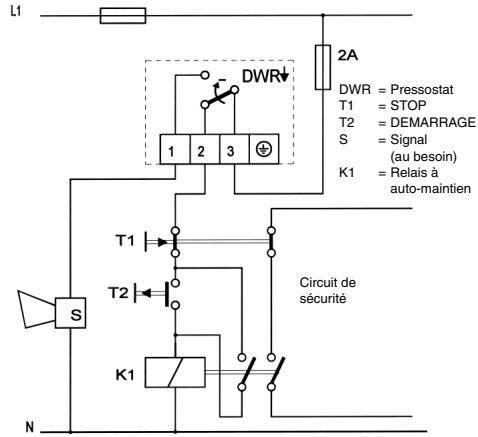

1.5.2 Limitation de la pression minimale avec verrouillage externe

En cas d'utilisation du circuit de verrouillage représenté ci-dessus, les exigences selon DIN 57116/VDE 0116 sont satisfaites si les matériels électriques tels que disjoncteurs ou relais du circuit de verrouillage externe sont conformes aux normes VDE 0660 et VDE 0435.

2. Pressostats à différence de commutation réglable dwr...-203 (non valable pour DGM...)

2.1 Caractéristiques techniques comme 1.1 2.2 Raccordement électrique comme 1.2 2.3 Prise de pression comme 1.3 2.4 Réglage

Deux broches permettent de régler respectivement la pression de commutation et la différence de commutation. Ces deux broches sont centrées. La broche extérieure, de plus grand diamètre, influe sur le point de commutation inférieur ; la différence de commutation et, par là, le point de commutation supérieur, sont modifiés avec la petite vis sans tête située à l'intérieur.

Le sens d'action est indiqué par la direction de la flèche.

Ordre des opérations de réglage

a) Régler le point de commutation inférieur (en cas de diminution de la pression) sur la grande broche d'après l'échelle ou le manomètre. b) Avec la petite vis intérieure, régler la différence de commutation (xd) et, par là, le point de commutation supérieur (en cas d'augmentation de la pression).

Quand la différence de commutation varie, le point de commutation inférieur ne change pas tandis que le point de commutation supérieur est déplacé de la différence de commutation.

SP = point de commutation RSP = point de réenclement xd = différence de commutation (hystérésis)

3. Limiteurs de pression à verrouillage mécanique de l'état de commutation (valable pour DWR et par analogie pour DGM)

Limiteurs de la pression maximale DWR...-205 ID: 0000020756

Limiteurs de la pression minimale DWR....-206 ID: 0000020757

Un microrupteur «bistable» est monté dans les limiteurs à la place du microrupteur à initialisation automatique.

Lorsque la pression atteint la valeur réglée sur l'échelle, le microrupteur commute et reste dans cette position. On peut supprimer le blocage en appuyant sur la touche de déverrouillage (répétée par un point rouge sur le côté de l'échelle de l'appareil de coupure). Le déverrouillage ne peut avoir

lieu que si la pression a diminué d'une certaine valeur, ou a été de nouveau augmentée en cas de verrouillage au point de commutation inférieur. Le verrouillage peut, suivant l'exécution, être actif à une valeur croissante DWR...205 ou à une valeur décroissante DWR...-206.

3.2.1 Limitation de la pression maximale

Commutation et verrouillage en cas de d'augmentation de la pression. Fonction supplémentaire (.205). Connexion du circuit de commande aux bornes 1 et 3.

3.2.2 Limitation de la pression minimale

Commutation et verrouillage en cas de diminution de la pression. Fonction supplémentaire (.206). Connexion du circuit de commande aux bornes 2 et 3.

3.3 Prise de pression comme 1.3

DWR...-205

DWR...-206

Prière d'observer:

Pour les limiteurs de la pression maximale (205, 305), la valeur de l'échelle correspond au point de commutation supérieur et pour les limiteurs de la pression minimale (206, 306), au point de commutation inférieur.

4. Pressostats à contacts or dwr....-213, dgm....-213

Des contacts or sont utilisés exclusivement dans le domaine de la pression, pour restreindre les pertes de tension au passage sur les contacts.

4.1 Caractéristiques techniques comme 1.1

Puissance de coupure: 24 V CC max.

Des tensions et intensités plus élevées endommagent la couche d'or sur les contacts.

Toutes les données correspondant à l'équipement de base.

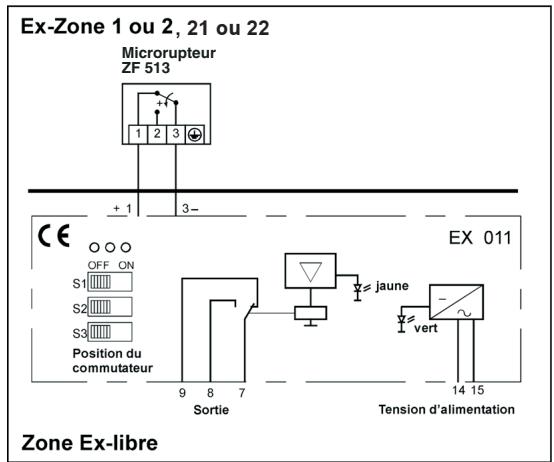

5. Pressostats dans des circuits à sécurité intrinsèque (eex-i) dwr/dgm...-513

Utilisables uniquement avec un amplificateur de sectionnement approprié (par ex. Ex 011). Observer le plan de connexion qui est adjoint à l'amplificateur de sectionnement.

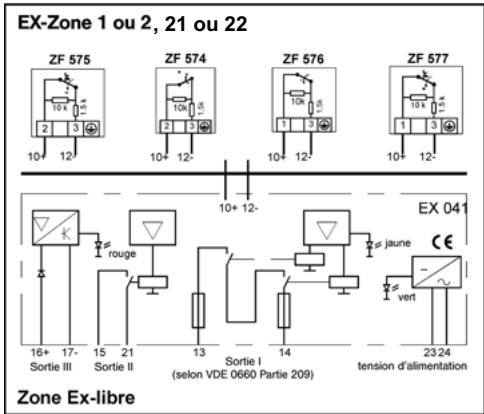

6. Pressostats dans des circuits à sécurité intrinsèque avec surveillance des ruptures de câbles et des courts-circuits (EEx-i)

Les pressostats correspondant, dans toutes les caractéristiques techniques, au type DWR (DGM). L'appareil de coupure compte en plus une combinaison de résistances qui surveille, avec l'amplificateur de sectionnement Ex 041, les ruptures et les courts-circuits des câbles électriques entre l'amplificateur de sectionnement et le pressostat. En cas de rupture de câble ou de court-circuit, le système arrête vers le côté sur. Lors du besoin et du raccordement de l'appareil, il convient de faire une distinction stricte entre le contrôle de la pression maximale et de la pression minimale.

7. Pressostats en exécution eex-d ex-dwr..., ex-dgm...

Les pressostats en exécution Ex ne peuvent être fournis que dans la construction contrôle par l'ATEX. Des variantes et des fonctions supplémentaires sont impossibles.

Protection contre l'inflammation

EX II 2 G D EEx de IIC T6 IP65 T80°C

Autorisation ex

PTB 02 ATEX 1121

Zone ex

Conviennent aux zones 1 et 2, 21 et 22

Protection

IP 65 en position de montage verticale

-15 à +60 °C

Température max. sur l'appareil de coupure 60°C

Température max. de l'agent pour les manocontacteurs

Les agents peuvent avoir des températures plus élevées si des mesures appropriées (par. ex. tuyau à poche d'eau) garantissent que les valeurs limites ci-dessus ne sont pas dépassées sur l'appareil de coupure.

Entrée de câble

M 16 x 1,5

Uniquement pour installation fixe !

Différence de commutation

Non réglable, voir fiche technique pour les valeurs approximatives.

Position de montage

Verticale, dirigée en haut.

Plan de connexion

La plaque à bornes est accessible après retrait du couvercle de la boîte à bornes et du capuchon de protection des bornes. Remettre absolument ce capuchon après le raccordement des câbles d'alimentation.

Lors d'une augmentation de la pression, la connexion 3-1 est interrompue et la 3-2 fermée.

Élément de coupure

Microrupteur, à commutation unipolaire. En cas d'utilisation comme limiteur avec blocage contre le réenclenchement, le verrouillage doit être activé par un circuit externe. Le circuit doit être conforme à la norme DIN 57116, paragraphe 8.7.

Connexion du fil de protection

Accessible après retrait du couvercle de la boîte à bornes.

Connexion de la terre/compensation de potentiel

À l'extérieur sur l'appareil de coupure. Section max. du câble 4mm²

Puissance de coupure

3 A 250 V CA, 2 A 250 V CA (inductif)

0,03 A 250 V CC, 3 A 24 V CA

7.4 Réglage du point de commutation

Le point de commutation peut être réglé avec un tournage vis sur la broche de réglage, à l'intérieur des plages indiquées dans la fiche technique. Déposer pour cela le couvercle de la boîte à bornes (desserrer les 4 vis M4 à six pans creux). Desserrer auparavant la petite vis d'arrêtage située sur la face frontale (au-dessus de l'échelle) et la desserrer après le réglage du point de commutation.

Le point de commutation est abaissé quand on tourne la broche de réglage à droite et il est élevé quand on la tourne à gauche. L'échelle sert à indiquer des valeurs approximatives, il faut un manomètre pour des réglages précis.

7.5 Numéro de série

Tous les appareils de coupure et les couvercles des boîtes à bornes correspondants sont identifiés par la désignation du type et un numéro de série. Lors du montage, veiller à ne pas intervenir sur les couvercles des boîtes à bornes.

Important:

Les règles admises de la technique et les directives pour installations dans des domaines Ex sont à observer lors du montage et de la mise en service des appareils de coupure Ex.

Le conditionnement Ex du boulonnage des câbles (4) ne peut être utilisé que pour une connexion fixe.

Compensation de potentiel 2. Capuchon de protection des bornes (amovible) 3. Bornes de connexion 4. Entrée de câble M 16 x 1,5 5. Réglage du point de commutation 6. Vis d'arrêtage pour broche de réglage 7. Connexion du fil de protection
