AMH-10000E - Climatiseur portable HONEYWELL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur portable
Marque	HONEYWELL
Modèle	AMH-10000E
Capacité de refroidissement	10000 BTU/h
Alimentation électrique	220-240 V, 50 Hz, monophasé
Consommation électrique	Environ 1000 W
Réfrigérant	R410A
Poids net	Environ 28 kg
Dimensions (H x L x P)	50 x 35 x 40 cm
Niveau sonore	Environ 55 dB
Modes de fonctionnement	Refroidissement, Déshumidification, Ventilation
Vitesses du ventilateur	Haute, Moyenne, Basse
Minuterie programmable	1 à 24 heures (marche/arrêt automatique)
Télécommande	Oui, avec piles AAA
Filtre à air	Lavable, nettoyage recommandé toutes les 100 heures
Réservoir d'eau condensée	Vidange manuelle ou via tuyau de drainage continu
Tuyau d'évacuation d'air	Longueur extensible, diamètre 125 mm
Installation	Fenêtre ou mur (trou max 125 mm)
Protection	Arrêt automatique si réservoir plein, protection antigel
Entretien	Nettoyage filtre, vidange réservoir, essuyage extérieur avec chiffon doux
Garantie	2 ans (pièces et main-d'œuvre)
Accessoires inclus	Tuyau d'évacuation, embouts, adaptateur fenêtre, télécommande, piles

FOIRE AUX QUESTIONS - AMH-10000E HONEYWELL

Comment nettoyer le filtre à air ?

Éteignez l'appareil et débranchez-le. Retirez le filtre en tirant sur la grille d'entrée d'air. Lavez-le à l'eau tiède (40°C max) avec un détergent doux. Séchez-le à l'ombre avant de le remettre en place. Nettoyez-le toutes les 100 heures d'utilisation ou plus souvent dans un environnement poussiéreux.

Que faire si le voyant WATER FULL s'allume ?

Le réservoir interne est plein. Coupez l'appareil et débranchez-le. Placez un récipient sous le tuyau de vidange arrière et retirez le bouchon pour vider l'eau. Vous pouvez également utiliser un tuyau de drainage continu. Le voyant s'éteindra après vidange.

Comment installer le tuyau d'évacuation ?

Fixez l'embout fourni sur le tuyau en tournant dans le sens horaire. Insérez l'embout dans la sortie d'air arrière de l'appareil. Placez l'autre extrémité dans l'accessoire d'installation de fenêtre ou un trou mural de 125 mm max. Étirez le tuyau au besoin.

La télécommande ne fonctionne pas, que faire ?

Vérifiez d'abord les piles : utilisez des piles AAA 1,5V neuves en respectant la polarité. Pointez la télécommande vers le récepteur de l'appareil, à moins de 8 mètres. Évitez l'exposition directe au soleil. Si le problème persiste, utilisez les boutons du panneau de commande.

Comment régler la minuterie ?

Pour un arrêt automatique : appuyez sur Timer pendant que l'appareil fonctionne, utilisez + ou - pour régler le nombre d'heures (1 à 24). Pour un démarrage automatique : faites de même lorsque l'appareil est en veille. L'heure se règle par paliers d'une heure.

Le climatiseur ne refroidit pas assez. Que vérifier ?

Assurez-vous que les portes et fenêtres sont fermées. Vérifiez que le filtre à air n'est pas obstrué. Contrôlez que la température réglée est inférieure à la température ambiante. Assurez-vous que le tuyau d'évacuation n'est pas plié et que la sortie d'air est libre. Si la pièce est trop grande, le climatiseur peut être sous-dimensionné.

Puis-je utiliser une rallonge électrique ?

Non, il est déconseillé d'utiliser une rallonge ou un adaptateur de prise. Cela peut provoquer une surchauffe, un incendie ou un choc électrique. Branchez directement l'appareil sur une prise murale adaptée avec mise à la terre.

Comment passer du mode refroidissement au mode ventilation ?

Appuyez sur le bouton Mode du panneau de commande ou de la télécommande pour faire défiler les modes : Refroidissement, Déshumidification, Ventilation. Le mode ventilation brasse l'air sans refroidir. En mode ventilation, le tuyau d'évacuation n'est pas nécessaire.

Comment vidanger l'eau manuellement ?

Coupez l'appareil et débranchez-le. Localisez le bouchon de vidange au bas de l'appareil. Placez un récipient plat sous le bouchon, retirez-le et laissez l'eau s'écouler. Replacez le bouchon après vidange. Pour un drainage continu, connectez un tuyau de jardin à l'orifice de vidange.

Est-il possible d'installer l'appareil de façon semi-permanente ?

Oui, percez un trou de 125 mm dans un mur extérieur, à 35-100 cm du sol. Insérez l'accessoire de raccordement fourni dans le trou. Reliez le tuyau d'évacuation à l'appareil et à l'accessoire. Laissez une porte entrouverte d'environ 1 cm pour garantir la ventilation.

MODE D'EMPLOI AMH-10000E HONEYWELL

Instructions de mise en marche

IT CLIMATIZZATORE PORTATILE

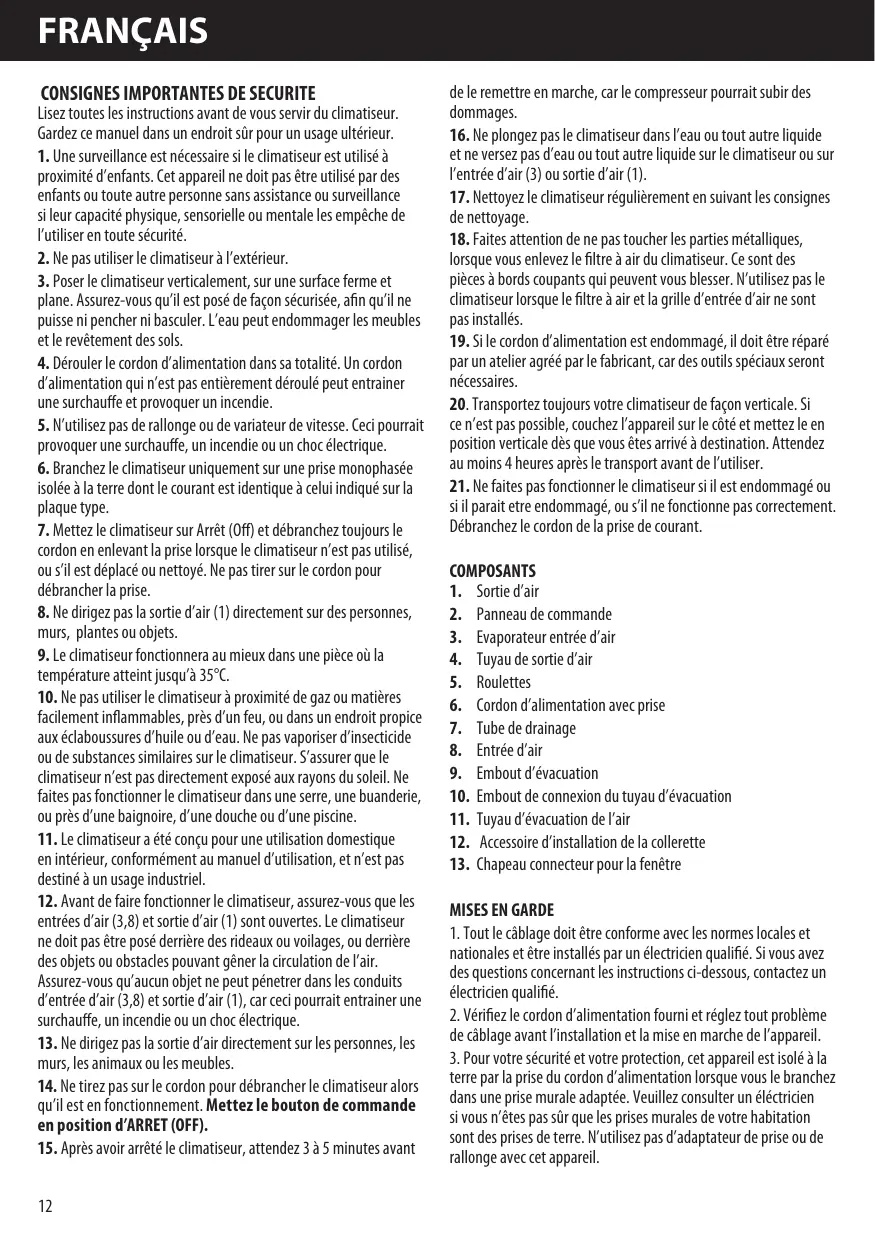

Lisez toutes les instructions avant de vous servir du climatiseur. Gardez ce manuel dans un endroit sûr pour un usage ultérieur.

1. Une surveillance est nécessaire si le climatiseur est utilisé à proximité d'enfants. Cet appareil ne doit pas être utilisé par des enfants ou toute autre personne sans assistance ou surveillance si leur capacité physique, sensorielle ou mentale les empêche de l'utiliser en toute sécurité.
2. Ne pas utiliser le climatiseur à l'extérieur.
3. Poser le climatiseur verticalement, sur une surface ferme et plane. Assurez-vous qu'il est posé de façon sécurisée, afin qu'il ne puisse ni pencher ni basculer. L'eau peut endommager les meubles et le revêtement des sols.
4. Dérouler le cordon d'alimentation dans sa totalité. Un cordon d'alimentation qui n'est pas entièrement déroulé peut entrainer une surchauffe et provoquer un incendie.
5. N'utilisez pas de rallonge ou de variateur de vitesse. Ceci pourrait provoquer une surchauffe, un incendie ou un choc électrique.
6. Branchez le climatiseur uniquement sur une prise monophasée isolée à la terre dont le courant est identique à celui indiqué sur la plaque type.
7. Mettez le climatiseur sur Arrêt (Off) et débranchez toujours le cordon en enlevant la prise lorsque le climatiseur n'est pas utilisé, ou s'il est déplacé ou nettoyé. Ne pas tirer sur le cordon pour débrancher la prise.
8. Ne dirigez pas la sortie d'air (1) directement sur des personnes, murs, plantes ou objets.
9. Le climatiseur fonctionnera au mieux dans une pièce où la température atteint jusqu'à 35°C.
10. Ne pas utiliser le climatiseur à proximité de gaz ou matières facilement inflammables, près d'un feu, ou dans un endroit propice aux éclaboussures d'huile ou d'eau. Ne pas vaporiser d'insecticide ou de substances similaires sur le climatiseur. S'assurer que le climatiseur n'est pas directement exposé aux rayons du soleil. Ne faites pas fonctionner le climatiseur dans une serre, une buanderie, ou près d'une baignoire, d'une douche ou d'une piscine.
11. Le climatiseur a été conçu pour une utilisation domestique en intérieur, conformément au manuel d'utilisation, et n'est pas destiné à un usage industriel.
12. Avant de faire fonctionner le climatiseur, assurez-vous que les entrées d'air (3,8) et sortie d'air (1) sont ouvertes. Le climatiseur ne doit pas être posé derrière des rideaux ou voilages, ou derrière des objets ou obstacles pouvant gêner la circulation de l'air. Assurez-vous qu'aucun objet ne peut pénetrer dans les conduits d'entrée d'air (3,8) et sortie d'air (1), car ceci pourrait entrainer une surchauffe, un incendie ou un choc électrique.
13. Ne dirigez pas la sortie d'air directement sur les personnes, les murs, les animaux ou les meubles.
14. Ne tirez pas sur le cordon pour débrancher le climatiseur alors qu'il est en fonctionnement. Mettez le bouton de commande en position d'ARRET (OFF).
15. Après avoir arrêté le climatiseur, attendez 3 à 5 minutes avant

de le remettre en marche, car le compresseur pourrait subir des dommages.

1. Ne plongez pas le climatiseur dans l'eau ou tout autre liquide et ne versez pas d'eau ou tout autre liquide sur le climatiseur ou sur l'entrée d'air (3) ou sortie d'air (1).
2. Nettoyez le climatiseur régulièrement en suivant les consignes de nettoyage.
3. Faites attention de ne pas toucher les parties métalliques, lorsque vous enlevez le filtre à air du climatiseur. Ce sont des pièces à bords coupants qui peuvent vous blesser. N'utilisez pas le climatiseur lorsque le filtre à air et la grille d'entrée d'air ne sont pas installés.
4. Si le cordon d'alimentation est endommagé, il doit être réparé par un atelier agréé par le fabricant, car des outils spéciaux seront nécessaires.
5. Transportez toujours votre climatiseur de façon verticale. Si ce n'est pas possible, couchez l'appareil sur le côté et mettez le en position verticale dès que vous êtes arrivé à destination. Attendez au moins 4 heures après le transport avant de l'utiliser.
6. Ne faites pas fonctionner le climatiseur si il est endommagé ou si il parait être endommagé, ou s'il ne fonctionne pas correctement. Débranchez le cordon de la prise de courant.

COMPOSANTS

1. Sortie d'air
2. Panneau de commande
3. Evaporateur entrée d'air
4. Tuyau de sortie d'air
5. Roulettes
6. Cordon d'alimentation avec prise
7. Tube de drainage
8. Entrée d'air
9. Embout d'évacuation
10. Embout de connexion du tuyau d'évacuation
11. Tuyau d'évacuation de l'air
12. Accessoire d'installation de la collerette
13. Chapeau connecteur pour la fenêtre

MISES EN GARDE

1. Tout le câblage doit être conforme avec les normes locales et nationales et être installés par un électricien qualifié. Si vous avez des questions concernant les instructions ci-dessous, contactez un électricien qualifié.
2. Vérifiez le cordon d'alimentation fourni et réglez tout problème de câblage avant l'installation et la mise en marche de l'appareil.
3. Pour votre sécurité et votre protection, cet appareil est isolé à la terre par la prise du cordon d'alimentation lorsque vous le branchez dans une prise murale adaptée. Veuillez consulter un électricien si vous n'êtes pas sûr que les prises murales de votre habitation sont des prises de terre. N'utilisez pas d'adaptateur de prise ou de rallonge avec cet appareil.

CONSIGNES D'INSTALLATION

Branchez l'assemblage du tuyau d'évacuation à l'arrière de l'appareil. Etirez le tuyau jusqu'à la longueur désirée et faites passer l'embout du tuyau d'évacuation par la fenêtre pour assurer l'aération (Fig.1).

Assemblage des pièces du conduit d'évacuation et installation

1. Introduisez les extrémités du tuyau d'évacuation (11) dans les embouts du tuyau d'évacuation (10) en tournant dans le sens des aiguilles d'une montre, jusqu'au bout.
2. Mettez un adaptateur pour l'embout d'évacuation de l'air (10) à la sortie d'air à l'arrière de l'appareil. Pour cela, faire glisser l'embout du tuyau d'évacuation vers le bas en l'encastrant dans l'orifice d'évacuation de l'appareil (4) en vous assurant que les crans de l'embout du tuyau d'évacuation sont engagés dans l'embout de l'appareil (Fig.2).
3. Fixez l'embout d'évacuation (9) à l'adaptateur de l'embout d'évacuation (10).
4. Etirez le tuyau d'évacuation (11) et fermez la fenêtre le plus possible afin que l'embout du tuyau d'évacuation soit bloqué (9) (Figures 3 et 4).

CONSIGNES D'INSTALLATION

Climatiseur avec Installation

Votre appareil peut si nécessaire être installé de façon semi-permanente (Fig.5).

Procéder de la façon suivante:

1. Percez un trou dans un mur extérieur, au travers d'une porte ou le carreau d'une fenêtre. Le trou ne doit pas dépasser 125 mm, et être entre 35 cm et 100 cm du sol. Si vous percez au travers d'un mur, nous vous recommandons d'isoler cette partie avec des matériaux adaptés. (Figs. 6-7)
2. Placez l'accessoire de raccordement (12) fourni dans le trou.
3. Emboitez le tuyau d'évacuation dans son emplacement à l'arrière de l'appareil (Fig.2)
4. Insérez l'autre bout du tuyau d'évacuation dans le raccord déjà placé dans le trou (Fig. 7).

REMARQUE: En cas d'installation du climatiseur de façon semi-permanente, vous devez laisser une porte entrouverte (d'à peine 1 cm) afin de garantir une ventilation suffisante.

INSTRUCTIONS POUR LA MISE EN MARCHE: PANNEAU DE CONTRÔLE

Bouton de commande

Le bouton de commande démarre et arrête l'appareil.

Témoin lumineux d'alerte

De l'eau condensée s'accumule dans l'appareil. Si le réservoir interne est plein, le témoin lumineux d'alarme de l'affichage LCD va s'allumer et l'appareil ne fonctionnera plus tant qu'il n'aura pas été vidangé.

Commande du Mode

La commande Mode dispose de 3 paramètres: Refroidissement, déshumidification, et ventilation. Les réglages se font avec le bouton de commande du mode. Un témoin lumineux indiquera quel est le réglage en cours.

1. Mode refroidissement

Lorsque le mode de refroidissement est sélectionné; "apparaitra sur l'affichage LCD. Pendant le mode de refroidissement l'air est refroidi et l'air chaud est évacué à l'extérieur grâce au tuyau d'évacuation d'air. Réglez la vitesse de ventilation et la température selon le niveau de confort souhaité.

Remarque: Les tuyaux d'échange de l'air doivent souffler à l'extérieur de la pièce lorsque l'appareil est en mode refroidissement.

2. Mode déshumidification

Lorsque le mode de déshumidification est sélectionné; "apparaîtra sur l'affichage LCD. L'air est déshumidifié lorsqu'il passe dans le climatiseur sans nécessiter le mode refroidissement. Si la température de la pièce est >25°C (77°F), la vitesse du ventilateur peut être ajustée, sinon la vitesse du ventilateur est sur Médium.

Remarque: En mode déshumidification, les tuyaux échangeurs d'air s'échappent à l'intérieur de la pièce, et non à l'extérieur comme c'est le cas en mode de refroidissement. Il y aura refroidissement si l'appareil évacue l'air vers l'extérieur.

3. Mode Ventilation

Lorsque le mode de ventilation est sélectionné; “”, “” ou “” apparaîtra sur l'affichage LCD. L'air est brassé dans la pièce sans être refroidi.

Remarque: L'appareil n'a pas besoin d'évacuer l'air lorsqu'il est en mode ventilation.

Bouton vitesse de ventilation

Le bouton de vitesse de ventilation dispose de 3 réglages: Haut (High); Medium; et Bas (Low).

Réglage de la minuterie

Arrêt automatique: Pressez le bouton Timer (minuterie) alors que l'appareil est en marche. Appuyez sur "+" ou "-" pour sélectionner le nombre d'heures de fonctionnement que vous souhaitez programmer avant que l'appareil ne s'arrête.

Démarrage automatique: Pressez le bouton Timer (minuterie) alors que l'appareil est en standby. Appuyez sur "+" ou "-" pour entrer le nombre d'heures que souhaitez programmer en mode climatisation.

REMARQUE: L'heure est ajustable de 1 à 24 heures

Boutons Température

• Les boutons de réglage de la température sont utilisés pour ajuster le thermostat.
• L'affichage LCD par défaut donne la température de la pièce.
• En mode refroidissement, lorsque le “+” ou le “-” est appuyé, la température est affichée et peut être réglée. Après 15 secondes l'affichage reviendra sur l'indication de la température de la pièce. La température peut être réglée uniquement en mode refroidissement.

REMARQUE: En pressant sur les deux boutons "+" et "-" à la fois pendant plus de 3 secondes, l'affichage basculera entre Celcius et Fahrenheit.

INSTRUCTIONS POUR LA MISE EN MARCHE: TELECOMMANDE

Les commandes fonctionnent de la même façon que sur le panneau de commande de votre climatiseur. Toutes les touches de fonction peuvent être activées par la télécommande (Fig. 10).

Bouton vitesse de ventilation : Haute (High), Medium; Basse (Low)

Réglage de la minuterie (Timer) Marche/Arrêt (On/Off)

En mode fonctionnement : Arrêt automatique

En mode stand-by (pause) : Arrêt automatique

Appuyez sur “∧” ou “∨” pour régler le timer à intervalles de 1 heure.

Bouton Fahrenheit/Celcius : bascule entre le réglage Celcius et Fahrenheit.

Affichage LCD

Bouton de réglage de la Minuterie(Timer)/Température

• Utilisé pour régler la minuterie et la température
• L'affichage LCD par défaut donne la température de la pièce.
• Lorsque les boutons “ ” ou “ ” sont appuyés lors du fonctionnement en mode refroidissement, la température s'affiche et peut être réglée. Après 15 secondes l'affichage reviendra sur l'indication de la température de la pièce.
• L'heure est ajustable de 1 à 24 heures en appuyant sur le bouton "—" ou "—".

Choix du Mode de fonctionnement : Appuyez pour changer le mode de fonctionnement, qui basculera entre Refroidissement, Déshumidification - Ventilation et reviendra sur Refroidissement.

REMARQUE:

• Ne faites pas tomber la télécommande
• NE placez pas la télécommande dans un endroit directement exposé aux rayons du soleil.
• La télécommande doit être placée à environ 1 mètre ou plus de la Télévision ou autre appareil électrique.

Remplacement des piles

Enlevez le cache à l'arrière de la télécommande et insérez les piles en prenant soin de positionner les pôles + et - dans la bonne direction (Fig.11).

ATTENTION:

Utilisez uniquement des piles AAA ou IEC R03 1.5V. Enlevez les piles si la télécommande ne sera pas utilisée pendant un mois ou plus. Ne tentez pas de recharger les piles fournies. Toutes les piles doivent être changées en même temps; ne mélangez pas des batteries neuves avec des batteries plus anciennes. Ne vous débarrassez pas des piles usagées en les jetant dans le feu, elles pourraient exploser.

DEPANNAGE

Les cas suivants ne sont pas toujours le signe d'un défaut de fonctionnement; veuillez vérifier votre appareil avant de faire une réclamation.

Mon climatiseur ne fonctionne pas.

• Vérifiez le disjoncteur ou vérifiez si un fusible a sauté.
  • Veuillez attendre 3 minutes et recommencez.
• Les piles de la télécommande ont peut-être besoin d'être remplacées.
  • Vérifiez si la prise est correctement enfoncée.

Mon climatiseur fonctionne uniquement pendant un court moment.

• La température est peut être réglée trop près de la température de la pièce.
• Une sortie d'air est peut être bloquée.

Mon climatiseur fonctionne, mais il ne refroidit pas.

• Une porte ou une fenêtre est peut être ouverte.
• Il peut y avoir un chauffage ou une lampe en fonctionnement.
• Le filtre à air doit éventuellement être nettoyé.
• Une sortie ou une entrée d'air est peut être bouchée.
• La température est peut être réglée trop haut.

Mon climatiseur ne fonctionne pas, et le témoin lumineux WATER FULL (CUVE PLEINE) est allumé.

• Vidangez l'eau dans un récipient prévu à cet effet par le tuyau de vidange de la face arrière de l'appareil.
• Si cela ne fonctionne pas, veuillez consulter un électricien qualifié.

ENTRETIEN

Entretien de l'appareil

1. Coupez l'alimentation Arrêtez d'abord l'appareil avant de débrancher la prise.
2. Essuyez avec un chiffon doux, et sec. Utilisez de l'eau tiède (au dessous de 40°C/104°F) et un chiffon doux et humide, pour nettoyer l'appareil s'il est très sale.
3. N'utilisez jamais de substances volatiles comme de l'essence ou de la poudre lustrante pour nettoyer l'appareil.
4. Ne JAMAIS déverser de l'eau sur l'appareil. C'est dangereux et il y a un risque d'électrocution.

Entretien du filtre à air

Il est nécessaire de nettoyer le filtre à air après une période d'utilisation de 100 heures environ. Nettoyez-le de la façon suivante:

1. Arrêtez l'appareil et enlevez le filtre à air.
2. Nettoyez et replacez le filtre à air. Si la saleté est résistante, lavez à l'eau tiède avec un peu de détergent. Après le nettoyage, séchez le dans un lieu ombragé et frais, puis réinstallez le.
3. Lavez le filtre à air toutes les deux semaines si votre climatiseur fonctionne dans un environnement extrêmement poussiéreux.

Entretien avant l'entreposage

1. Si l'appareil ne doit pas être utilisé pour une période prolongée, assurez-vous d'enlever le bouchon en caoutchouc de l'orifice de vidange au bas de l'appareil, afin de vider l'eau.
2. Faites fonctionner votre appareil en mode ventilation uniquement pendant une demie journée afin de sécher l'intérieur de l'appareil et écarter tout risque de moisissure.
3. Arrêtez l'appareil et débranchez-le, puis enlevez les piles de la télécommande et rangez le tout.
4. Nettoyez le filtre à air et replacez-le.
5. Enlevez les tuyaux d'aération et rangez-les bien, et bouchez le trou hermétiquement.
6. Rangez votre climatiseur couvert dans un endroit frais et sec.

Dépose

Ce symbole apposé sur le produit ou sur son emballage indique que cet appareil ne peut pas être traité comme ordure ménagère courante, mais qu'il doit être déposé dans une décharge conçue pour le recyclage des appareils électriques et électroniques. Votre contribution à la dépose adaptée à ce produit protège l'environnement et la santé de vos concitoyens. La santé et l'environnement peuvent être mis en danger à cause d'une dépose incorrecte. De plus amples informations concernant le recyclage de ce produit peuvent être obtenues auprès de votre mairie, auprès du service des éboueurs, ou dans le magasin où vous avez acheté ce produit.

CONDITION D'ACHAT

En terme de condition d'achat, l'acheteur assume sa responsabilité concernant l'utilisation correcte et le soin apporté à ce produit de la marque KAZ conformément aux instructions de de manuel de l'utilisateur. L'acheteur ou l'utilisateur doit décider lui-même ou elle-même de quand et pendant combien de temps ce produit sera en fonctionnement.

MISE EN GARDE: SI VOUS RENCONTREZ DES PROBLEMES AVEC CE PRODUIT KAZ, VEUILLEZ VOUS REFERER AUX INFORMATIONS DU CONTRAT DE GARANTIE. NE TENTEZ PAS D'OUVRIR OU DE REPARER CE PRODUIT KAZ VOUS-MEME, CAR CELA ENTRAINERAIT L'ANNULATION DE LA GARANTIE ET POURRAIT CAUSER DES BLESSURES PHYSIQUES ET DES DEGATS MATERIELS.

Sous réserve de modifications.

DOCUMENTATION

Les figures de ce manuel sont fournies à titre indicatif seulement; des variations pouvant être apportées en raison de l'utilisation dans certains pays ou régions, et doivent être considérées comme une base de fonctionnement.
