AMH-10000E - Condizionatore portatile HONEYWELL - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Condizionatore portatile
Marca	HONEYWELL
Modello	AMH-10000E
Capacità di raffreddamento	10000 BTU/h
Alimentazione elettrica	220-240 V, 50 Hz, monofase
Consumo elettrico	Circa 1000 W
Refrigerante	R410A
Peso netto	Circa 28 kg
Dimensioni (A x L x P)	50 x 35 x 40 cm
Livello sonoro	Circa 55 dB
Modalità di funzionamento	Raffreddamento, Deumidificazione, Ventilazione
Velocità del ventilatore	Alta, Media, Bassa
Timer programmabile	1-24 ore (accensione/spegnimento automatico)
Telecomando	Sì, con batterie AAA
Filtro aria	Lavabile, pulizia consigliata ogni 100 ore
Serbatoio acqua di condensa	Scarico manuale o tramite tubo di drenaggio continuo
Tubo di scarico aria	Lunghezza estensibile, diametro 125 mm
Installazione	Finestra o muro (foro max 125 mm)
Protezione	Arresto automatico se serbatoio pieno, protezione antigelo
Manutenzione	Pulizia filtro, svuotamento serbatoio, passare esterno con panno morbido
Garanzia	2 anni (ricambi e manodopera)
Accessori inclusi	Tubo di scarico, raccordi, adattatore finestra, telecomando, batterie

Domande frequenti - AMH-10000E HONEYWELL

Come pulire il filtro dell'aria?

Spegnere l'apparecchio e scollegarlo. Rimuovere il filtro tirando la griglia di ingresso aria. Lavarlo con acqua tiepida (40°C max) con un detergente delicato. Asciugarlo all'ombra prima di rimetterlo. Pulirlo ogni 100 ore di utilizzo o più spesso in ambiente polveroso.

Cosa fare se si accende la spia WATER FULL?

Il serbatoio interno è pieno. Spegnere l'apparecchio e scollegarlo. Posizionare un recipiente sotto il tubo di scarico posteriore e rimuovere il tappo per far uscire l'acqua. È anche possibile utilizzare un tubo di drenaggio continuo. La spia si spegnerà dopo lo svuotamento.

Come installare il tubo di scarico?

Fissare l'adattatore fornito sul tubo ruotando in senso orario. Inserire l'adattatore nell'uscita aria posteriore dell'apparecchio. Posizionare l'altra estremità nell'accessorio di installazione per finestra o in un foro murale di 125 mm max. Allungare il tubo se necessario.

Il telecomando non funziona, cosa fare?

Controllare prima le batterie: utilizzare batterie AAA 1,5V nuove rispettando la polarità. Puntare il telecomando verso il ricevitore dell'apparecchio, a meno di 8 metri. Evitare l'esposizione diretta al sole. Se il problema persiste, utilizzare i pulsanti del pannello di controllo.

Come impostare il timer?

Per un arresto automatico: premere Timer mentre l'apparecchio è in funzione, utilizzare + o - per impostare il numero di ore (1-24). Per un avvio automatico: fare lo stesso quando l'apparecchio è in standby. L'ora si imposta con incrementi di un'ora.

Il condizionatore non raffredda abbastanza. Cosa controllare?

Assicurarsi che porte e finestre siano chiuse. Verificare che il filtro aria non sia ostruito. Controllare che la temperatura impostata sia inferiore a quella ambiente. Assicurarsi che il tubo di scarico non sia piegato e che l'uscita dell'aria sia libera. Se la stanza è troppo grande, il condizionatore potrebbe essere sottodimensionato.

Posso usare una prolunga elettrica?

No, è sconsigliato utilizzare una prolunga o un adattatore di presa. Ciò può causare surriscaldamento, incendio o scosse elettriche. Collegare direttamente l'apparecchio a una presa a muro adatta con messa a terra.

Come passare dalla modalità raffreddamento alla modalità ventilazione?

Premere il pulsante Mode sul pannello di controllo o sul telecomando per scorrere le modalità: Raffreddamento, Deumidificazione, Ventilazione. La modalità ventilazione ricircola l'aria senza raffreddare. In modalità ventilazione, il tubo di scarico non è necessario.

Come svuotare l'acqua manualmente?

Spegnere l'apparecchio e scollegarlo. Individuare il tappo di scarico nella parte inferiore dell'apparecchio. Posizionare un recipiente piatto sotto il tappo, rimuoverlo e lasciare defluire l'acqua. Riavvitare il tappo dopo lo svuotamento. Per un drenaggio continuo, collegare un tubo da giardino all'orifizio di scarico.

È possibile installare l'apparecchio in modo semipermanente?

Sì, praticare un foro di 125 mm in un muro esterno, a 35-100 cm da terra. Inserire l'accessorio di collegamento fornito nel foro. Collegare il tubo di scarico all'apparecchio e all'accessorio. Lasciare una porta socchiusa di circa 1 cm per garantire la ventilazione.

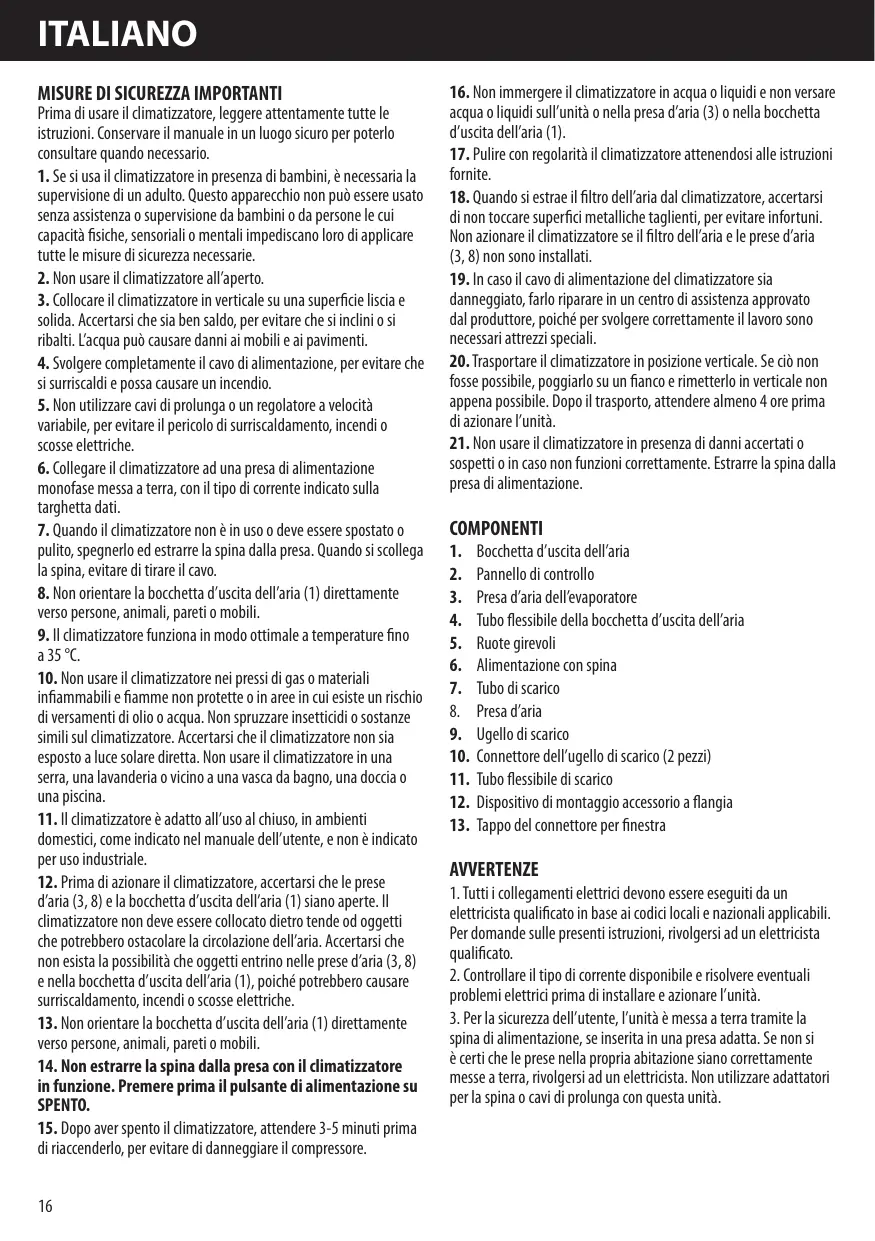

MANUALE UTENTE AMH-10000E HONEYWELL

Istruzioni per il funzionamento

Prima di usare il climatizzatore, leggere attentamente tutte le istruzioni. Conservare il manuale in un luogo sicuro per poterlo consultare quando necessario.

1. Se si usa il climatizzatore in presenza di bambini, è necessaria la supervisione di un adulto. Questo apparecchio non può essere usato senza assistenza o supervisione da bambini o da persone le cui capacità fisiche, sensoriali o mentali impediscano loro di applicare tutte le misure di sicurezza necessarie.
2. Non usare il climatizzatore all'aperto.
3. Collocare il climatizzatore in verticale su una superficie liscia e solida. Accertarsi che sia ben saldo, per evitare che si inclini o si ribalti. L'acqua può causare danni ai mobili e ai pavimenti.
4. Svolgere completamente il cavo di alimentazione, per evitare che si surriscaldi e possa causare un incendio.
5. Non utilizzare cavi di prolunga o un regolatore a velocità variabile, per evitare il pericolo di surriscaldamento, incendi o scosse elettriche.
6. Collegare il climatizzatore ad una presa di alimentazione monofase messa a terra, con il tipo di corrente indicato sulla targhetta dati.
7. Quando il climatizzatore non è in uso o deve essere spostato o pulito, spegnerlo ed estrarre la spina dalla presa. Quando si scollega la spina, evitare di tirare il cavo.
8. Non orientare la bocchetta d'uscita dell'aria (1) direttamente verso persone, animali, pareti o mobili.
9. Il climatizzatore funziona in modo ottimale a temperature fino a 35 °C.
10. Non usare il climatizzatore nei pressi di gas o materiali infiammabili e fiamme non protette o in aree in cui esiste un rischio di versamenti di olio o acqua. Non spruzzare insetticidi o sostanze simili sul climatizzatore. Accertarsi che il climatizzatore non sia esposto a luce solare diretta. Non usare il climatizzatore in una serra, una lavanderia o vicino a una vasca da bagno, una doccia o una piscina.
11. Il climatizzatore è adatto all'uso al chiuso, in ambienti domestici, come indicato nel manuale dell'utente, e non è indicato per uso industriale.
12. Prima di azionare il climatizzatore, accertarsi che le prese d'aria (3, 8) e la bocchetta d'uscita dell'aria (1) siano aperte. Il climatizzatore non deve essere collocato dietro tende od oggetti che potrebbero ostacolare la circolazione dell'aria. Accertarsi che non esista la possibilità che oggetti entrino nelle prese d'aria (3, 8) e nella bocchetta d'uscita dell'aria (1), poiché potrebbero causare surriscaldamento, incendi o scosse elettriche.
13. Non orientare la bocchetta d'uscita dell'aria (1) direttamente verso persone, animali, pareti o mobili.
14. Non estrarre la spina dalla presa con il climatizzatore in funzione. Premere prima il pulsante di alimentazione su SPENTO.

15. Dopo aver spento il climatizzatore, attendere 3-5 minuti prima di riaccenderlo, per evitare di danneggiare il compressore.

16. Non immergere il climatizzatore in acqua o liquidi e non versare acqua o liquidi sull'unità o nella presa d'aria (3) o nella bocchetta d'uscita dell'aria (1).

17. Pulire con regolarità il climatizzatore attenendosi alle istruzioni fornite.
18. Quando si estrae il filtro dell'aria dal climatizzatore, accertarsi di non toccare superfici metalliche taglienti, per evitare infortuni. Non azionare il climatizzatore se il filtro dell'aria e le prese d'aria (3, 8) non sono installati.
19. In caso il cavo di alimentazione del climatizzatore sia danneggiato, farlo riparare in un centro di assistenza approvato dal produttore, poiché per svolgere correttamente il lavoro sono necessari attrezzi speciali.
20. Trasportare il climatizzatore in posizione verticale. Se ciò non fosse possibile, poggiarlo su un fianco e rimetterlo in verticale non appena possibile. Dopo il trasporto, attendere almeno 4 ore prima di azionare l'unità.
21. Non usare il climatizzatore in presenza di danni accertati o sospetti o in caso non funzioni correttamente. Estrarre la spina dalla presa di alimentazione.

COMPONENTI

1. Bocchetta d'uscita dell'aria
2. Pannello di controllo
3. Presa d'aria dell'evaporatore
4. Tubo flessibile della bocchetta d'uscita dell'aria
5. Ruote girevoli
6. Alimentazione con spina
7. Tubo di scarico
8. Presa d'aria
9. Ugello di scarico
10. Connettore dell'ugello di scarico (2 pezzi)
11. Tubo flessibile di scarico
12. Dispositivo di montaggio accessorio a flangia
13. Tappo del connettore per finestra

AVVERTENZE

1. Tutti i collegamenti elettrici devono essere eseguiti da un elettricista qualificato in base ai codici locali e nazionali applicabili. Per domande sulle presenti istruzioni, rivolgersi ad un elettricista qualificato.
2. Controllare il tipo di corrente disponibile e risolvere eventuali problemi elettrici prima di installare e azionare l'unità.
3. Per la sicurezza dell'utente, l'unità è messa a terra tramite la spina di alimentazione, se inserita in una presa adatta. Se non si è certi che le prese nella propria abitazione siano correttamente messe a terra, rivolgersi ad un elettricista. Non utilizzare adattatori per la spina o cavi di prolunga con questa unità.

ISTRUZIONI DI INSTALLAZIONE

Collegare il gruppo del tubo flessibile di scarico al retro dell'unità. Svolgere il tubo alla lunghezza desiderata e collocare l'ugello di scarico nella finestra per la ventilazione (fig. 1).

Montaggio e installazione del gruppo del tubo di scarico

1. Inserire le estremità del tubo flessibile di scarico (11) nel connettore dell'ugello di scarico (10) ruotandole in senso antiorario finché non scattano.
2. Collegare un connettore dell'ugello di scarico (10) alla bocchetta sul retro dell'unità, facendo scorrere il connettore dell'ugello di scarico sul tubo in basso sulla bocchetta di scarico dell'unità (4) ed accertandosi che le linguette del connettore dell'ugello di scarico siano innestate nelle scanalature del connettore sull'unità (fig. 2).
3. Collegare l'ugello di scarico (9) al connettore dell'ugello di scarico (10).
4. Svolgere il tubo flessibile di scarico (11) e chiudere la finestra per quanto possibile, in modo da bloccare l'ugello di scarico (9) (figg. 3 e 4).

ISTRUZIONI DI INSTALLAZIONE

Installazione del climatizzatore

Se necessario, l'apparecchio può essere installato in modo semipermanente (fig. 5).

Procedere nel modo seguente:

1. Trapanare un foro in una parete esterna, una porta o una finestra, largo al massimo 125 mm, ad una distanza compresa tra 35 cm e 100 cm dal pavimento. Se si pratica il foro nella parete, isolarlo con materiali adatti (figg. 6-7).
2. Inserire il dispositivo di montaggio accessorio a flangia (12), in dotazione, nel foro.
3. Inserire il tubo flessibile di scarico nell'alloggiamento sul retro dell'unità (fig. 2).
4. Inserire l'altra estremità del tubo flessibile di scarico nella flangia collocata nel foro praticato (fig. 7).

NOTA: quando si installa il climatizzatore in modo semipermanente, si deve lasciare una porta leggermente aperta (basta 1 cm) per garantire una sufficiente ventilazione.

ISTRUZIONI PER IL FUNZIONAMENTO: PANNELLO DI CONTROLLO

Comando di accensione

Il comando di accensione consente di accendere e spegnere l'unità.

Spia

È possibile che acqua di condensa si accumuli nell'unità. Se il serbatoio interno si riempie, la spia sul visualizzatore LCD si accende e l'unità smette di funzionare finché l'acqua non viene scaricata.

Comando di modalità

Il comando di modalità ha 3 impostazioni: Raffreddamento, Deumidificazione e Ventilatore. Le impostazioni vengono

selezionate tramite il pulsante del comando di modalità. Una spia indica quale impostazione è attiva.

1. Modalità di raffreddamento

Quando viene selezionata la modalità di raffreddamento, appare sul visualizzatore LCD il simbolo “✿”. In modalità di raffreddamento, l'aria viene raffreddata e l'aria calda viene espulsa all'esterno tramite il tubo flessibile di scarico. Regolare la velocità del ventilatore e la temperatura in base alle proprie esigenze.

Nota: in modalità di raffreddamento, i tubi flessibili di scarico devono espellere l'aria all'esterno della stanza.

2. Modalità di deumidificazione

Quando viene selezionata la modalità di deumidificazione, appare sul visualizzatore LCD il simbolo “🔥”. L'aria viene deumidificata passando attraverso il climatizzatore senza essere in modalità di raffreddamento. Se la temperatura ambiente è >25 °C (77 °F), è possibile regolare la velocità del ventilatore, altrimenti è impostata automaticamente su Media.

Nota: in modalità di deumidificazione, i tubi flessibili di scarico devono espellere l'aria all'interno della stanza, non all'esterno, come in modalità di raffreddamento. Se l'aria viene espulsa all'esterno, si verifica un certo grado di raffreddamento.

3. Modalità ventilatore

Quando viene selezionata la modalità ventilatore, appaiono sul visualizzatore LCD i simboli “,” “” o “”. L'aria viene fatta circolare nella stanza senza essere raffreddata.

Nota: non è necessario espellere l'aria in modalità ventilatore.

Comando di velocità del ventilatore

Il comando di velocità del ventilatore ha 3 impostazioni: ⚠ Alta, ⚡ Media e ⚢ Bassa.

Impostazione dell'ora

Spegnimento automatico: con la macchina in modalità di funzionamento, premere il pulsante del timer. Premere “+” o “-” per selezionare il numero di ore dopo il quale si desidera che l’unità si spenga.

Accensione automatica: con la macchina in modalità di stand-by, premere il pulsante del timer. Premere “+” o “-” per selezionare il numero di ore dopo il quale si desidera che l’unità si accenda in modalità climatizzatore.

NOTA: la gamma di regolazione è di 1-24 ore.

Comandi della temperatura

• I pulsanti di comando della temperatura vengono usati per regolare il termostato.
• La visualizzazione predefinita sullo schermo LCD è la temperatura ambiente.
• In modalità di raffreddamento, premendo “+” o “-”, viene visualizzata la temperatura impostata, che può quindi essere regolata. Dopo 15 secondi, il visualizzatore torna a mostrare la temperatura ambiente. È possibile regolare la temperatura solo in modalità di raffreddamento.

NOTA: premendo i pulsanti "+" e "-" contemporaneamente per più di 3 secondi, la visualizzazione si alterna tra gradi Celsius e Fahrenheit.

Le funzioni sono le stesse del pannello di controllo del climatizzatore. Tutte le funzioni più importanti possono essere attivate tramite il telecomando (fig. 10).

Comando di accensione: accensione/spegnimento

Comando di velocità del ventilatore: Alta, Media, Bassa

Comando di accensione/spegnimento con timer:

In modalità di funzionamento: spegnimento automatico In modalità di stand-by: accensione automatica

Premere il pulsante “ ^— ” o “ ^— ” per regolare l'impostazione del tempo in intervalli di 1 ora.

Pulsante dei gradi Fahrenheit/Celsius: permette di passare dai gradi Celsius ai gradi Fahrenheit e viceversa.

Visualizzatore LCD

Comando di impostazione del timer/temperatura:

• Usato per regolare il timer e la temperatura
• La visualizzazione predefinita sul pannello di controllo è la temperatura ambiente
• In modalità di raffreddamento, premendo “ ^o ” viene visualizzata la temperatura impostata, che può quindi essere regolata. Dopo 15 secondi, il visualizzatore torna a mostrare la temperatura ambiente.
• Il timer può essere impostato a 1-24 ore premendo il pulsante “ ^0 ” ^0 ”.

Comando di modalità: premere per cambiare la modalità di funzionamento, che passa da Raffreddamento a Deumidificazione a Ventilatore e di nuovo a Raffreddamento.

NOTA:

• Non far cadere il telecomando.
- NON lasciare il telecomando esposto alla luce solare diretta.
- Il telecomando deve essere collocato ad almeno un metro di distanza da TV o altri apparecchi elettrici.

Sostituzione delle pile

Togliere il coperchio sul retro del telecomando ed inserire le nuove pile con i poli + e - orientati correttamente (fig. 11).

ATTENZIONE:

Usare esclusivamente pile AAA o IEC R03 da 1,5 V. Se non si usa il telecomando per un mese o più, rimuovere le pile. Non tentare di ricaricare le pile in dotazione. Le pile devono essere sostituite tutte contemporaneamente; non mischiare pile vecchie e nuove. Non gettare le pile nel fuoco, in quanto potrebbero esplodere.

RISOLUZIONE DEI PROBLEMI

Non sempre le seguenti condizioni sono sintomo di un guasto; controllare prima di chiamare il servizio di assistenza.

Il climatizzatore non si aziona.

• Controllare se l'interruttore di protezione o un fusibile sono guasti
• Attendere 3 minuti e riavviare l'unità.
• Potrebbe essere necessario sostituire le pile nel telecomando.
• Controllare se la spina è inserita correttamente.

Il climatizzatore si aziona solo per un breve periodo di tempo.

• La temperatura impostata potrebbe essere vicina alla temperatura ambiente.
• Una bocchetta d'uscita dell'aria potrebbe essere ostruita.

Il climatizzatore si aziona, ma non raffredda.

• Potrebbe esserci una porta o una finestra aperta.
• Potrebbe esserci una stufa o una luce accesa.
• Potrebbe essere necessario pulire il filtro dell'aria.
• Una bocchetta d'uscita o una presa d'aria potrebbe essere ostruita.
• La temperatura impostata potrebbe essere troppo alta.

Il climatizzatore non funziona e la spia di PIENO ACQUA è accesa.

• Scaricare l'acqua in un contenitore tramite il tubo di scarico sul retro dell'unità.
• Se ciò non bastasse, rivolgersi ad un tecnico qualificato.

MANUTENZIONE

Manutenzione dell'apparecchio

1. Scollegare l'alimentazione. Spegnere l'apparecchio prima di scollegarlo dall'alimentazione.
2. Pulirlo con un panno morbido asciutto. Se l'apparecchio è molto sporco, usare un panno morbido inumidito con acqua tiepida (a meno di 40 °C/104 °F).
3. Per pulire l'apparecchio, non usare sostanze volatili come benzina o detergente in polvere.
4. Non spruzzare acqua sull'unità principale, per evitare il pericolo di scosse elettriche.

Manutenzione del filtro dell'aria

È necessario pulire il filtro dell'aria dopo circa 100 ore di funzionamento. Procedere nel modo seguente:

1. Spegnere l'apparecchio e rimuovere il filtro dell'aria.
2. Pulire e rimontare il filtro dell'aria. Se è molto sporco, lavarlo con una soluzione detergente in acqua tiepida. Dopo averlo lavato, lasciarlo asciugare in un luogo asciutto all'ombra e rimontarlo.
3. Pulire il filtro dell'aria ogni due settimane se si usa il climatizzatore in un ambiente molto polveroso.

Manutenzione prima di riporre il climatizzatore

1. Se non si intende usare l'apparecchio per un lungo periodo di tempo, estrarre il tappo di gomma dalla bocchetta di scarico inferiore per scaricare l'acqua.
2. Far funzionare l'apparecchio solo con il ventilatore per mezza giornata, per farlo asciugare all'interno e prevenire la formazione di muffa.
3. Spegnere l'apparecchio e scollegare la spina, quindi estrarre le pile dal telecomando e metterle da parte.
4. Pulire il filtro dell'aria e rimontarlo.
5. Rimuovere i tubi flessibili dell'aria, mettendoli da parte, e coprire bene il foro dell'aria.
6. Conservare il climatizzatore coperto in un luogo fresco e asciutto.

Smaltimento

Questo simbolo sul prodotto o la confezione indica che l'apparecchio non può essere considerato un normale rifiuto domestico, ma deve essere consegnato ad un centro di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Con il corretto smaltimento di questo prodotto contribuirete a proteggere l'ambiente e la salute degli altri, che altrimenti sono poste in pericolo. Per ulteriori informazioni sul riciclaggio del prodotto, rivolgersi al proprio municipio, al servizio di nettezza urbana o al negozio presso il quale si è acquistato il prodotto.

CONDIZIONI DI ACQUISTO

Come condizione d'acquisto, l'acquirente si assume la responsabilità di usare e mantenere in modo corretto questo prodotto KAZ in base alle presenti istruzioni per l'uso. L'acquirente o l'utente deve decidere quando e per quanto tempo usare questo prodotto KAZ.

AVVERTENZA: IN CASO DI PROBLEMI CON QUESTO PRODOTTO KAZ, ATTENERSI ALLE ISTRUZIONI RIPORTATE NELLE CONDIZIONI DI GARANZIA. NON TENTARE DI APRIRE O RIPARARE DA SOLI IL PRODOTTO KAZ, IN QUANTO CIò PUò COMPORTARE L'ANNULLAMENTO DELLA GARANZIA E CAUSARE LESIONI PERSONALI O DANNI MATERIALI.

Ci si riserva il diritto di apportare modifiche tecniche.

SPECIFICHE

Le figure sono a scopo illustrativo. Vi possono essere variazioni dovute all'applicazione in diversi paesi o regioni e ci si basa sul miglior funzionamento pratico.
