ADAPTATEUR USB BLUETOOTH #F8T009FR - Adaptateur Bluetooth BELKIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur USB Bluetooth
Marque	BELKIN
Modèle	F8T009FR
Version Bluetooth	1.2
Interface	USB (conforme UHCI/OHCI 1.1)
Fréquence	2,4 à 2,4835 GHz
Portée	Jusqu'à 10 mètres (Classe II)
Débit de données	Jusqu'à 723/56 Kbps (asymétrique)
Alimentation	Bus USB 5V DC
Puissance de sortie	-6 à 4 dBm (Classe II)
Consommation électrique	Tx: 65 mA, Rx: 45 mA
Sécurité	Cryptage et authentification jusqu'à 128 bits
Systèmes d'exploitation compatibles	Windows 98 SE, Me, 2000, XP ; Mac OS X v10.3 et ultérieur
Dimensions (approx.)	2,5 x 1,5 x 0,5 cm
Poids (approx.)	5 g
Conditions d'utilisation	Humidité 5 à 90% (sans condensation)
Garantie	Garantie à vie du fabricant
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec
Précautions de sécurité	Éviter l'électricité statique avant manipulation
Informations générales	Connecte les périphériques sans fil ; compatible USB 1.1

FOIRE AUX QUESTIONS - ADAPTATEUR USB BLUETOOTH #F8T009FR BELKIN

Comment installer l'adaptateur USB Bluetooth ?

L'installation se fait en deux étapes : d'abord installer le logiciel à partir du CD fourni, puis brancher l'adaptateur sur un port USB. Suivez l'Assistant d'installation (InstallShield) et redémarrez l'ordinateur si demandé.

L'adaptateur Bluetooth est-il compatible avec Windows 10 ?

Ce modèle est officiellement compatible avec Windows 98 SE, Me, 2000 et XP. Sous Windows plus récent, les pilotes peuvent ne pas être supportés. Il est recommandé d'utiliser un adaptateur plus récent pour Windows 10.

Quelle est la portée maximale de l'adaptateur ?

La portée est de 10 mètres en intérieur (Classe II). La portée réelle peut varier selon l'environnement, les obstacles et les interférences.

Comment puis-je connecter mon téléphone à l'ordinateur via Bluetooth ?

Une fois l'adaptateur installé, utilisez le logiciel Bluetooth Belkin pour rechercher les périphériques à proximité. Sélectionnez votre téléphone, suivez les étapes de jumelage en saisissant un code PIN si nécessaire.

Que faire si le pilote n'est pas reconnu sous Windows XP ?

Assurez-vous d'avoir installé le logiciel avant de brancher l'adaptateur. Si le message 'Driver Signature Notice' apparaît, cliquez sur 'Oui' ou 'OK'. Vous pouvez aussi réinstaller le logiciel en exécutant Setup.exe depuis le CD.

Puis-je utiliser cet adaptateur avec un Mac ?

Oui, il est compatible avec Mac OS X v10.3 et versions ultérieures. Les pilotes Mac sont fournis par Apple via les mises à jour système. Branchez l'adaptateur et il devrait être reconnu automatiquement.

Comment désinstaller le logiciel Bluetooth ?

Insérez le CD d'installation, exécutez Setup.exe et choisissez l'option de désinstallation. Vous pouvez aussi passer par le Panneau de configuration > Ajout/Suppression de programmes.

L'adaptateur supporte-t-il plusieurs connexions simultanées ?

Oui, il permet des connexions point-multipoint. Vous pouvez connecter plusieurs périphériques Bluetooth à votre ordinateur en même temps, selon les profils supportés.

Quelle est la consommation électrique de l'adaptateur ?

En émission (Tx) il consomme 65 mA, en réception (Rx) 45 mA. Il est alimenté directement par le port USB, sans besoin d'alimentation externe.

Que faire si l'adaptateur n'est pas détecté après branchement ?

Vérifiez que le port USB fonctionne avec un autre périphérique. Essayez un autre port USB. Si toujours pas détecté, réinstallez le logiciel en suivant l'ordre : logiciel d'abord, puis matériel. Évitez de toucher le connecteur métallique pour prévenir l'électricité statique.

MODE D'EMPLOI ADAPTATEUR USB BLUETOOTH #F8T009FR BELKIN

Connectez vos périphériques et appareils informatiques sans utiliser de câble

Manuel de l'utilisateur

Handleiding

Manuale utente

Bluetooth

Cet appareil numérique de la classe B conforme à la norme NMB-003 du Canada.

130 rue de Silly 92100 Boulogne-Billancourt, France [phone] [phone] fax

Belkin Nordic

Knarrarnasgatan 7 164 40 Kista, Sweden [phone] [phone] fax

Connectez vos périphériques et appareils informatiques sans utiliser de câble

Manuel de l'utilisateur

Bluetooth

Table des matières

Introduction 2 3 Configuration Requise 4 Contenu de l'emballage 5 Spécifications de l'adaptateur USB 6 Profils pris en charge 7 Installation du calculateur 9 Installation du matériel 14 Assistant de configuration initiale 17 Désinstallation du logiciel 20 Glossaire 21 Informations 23

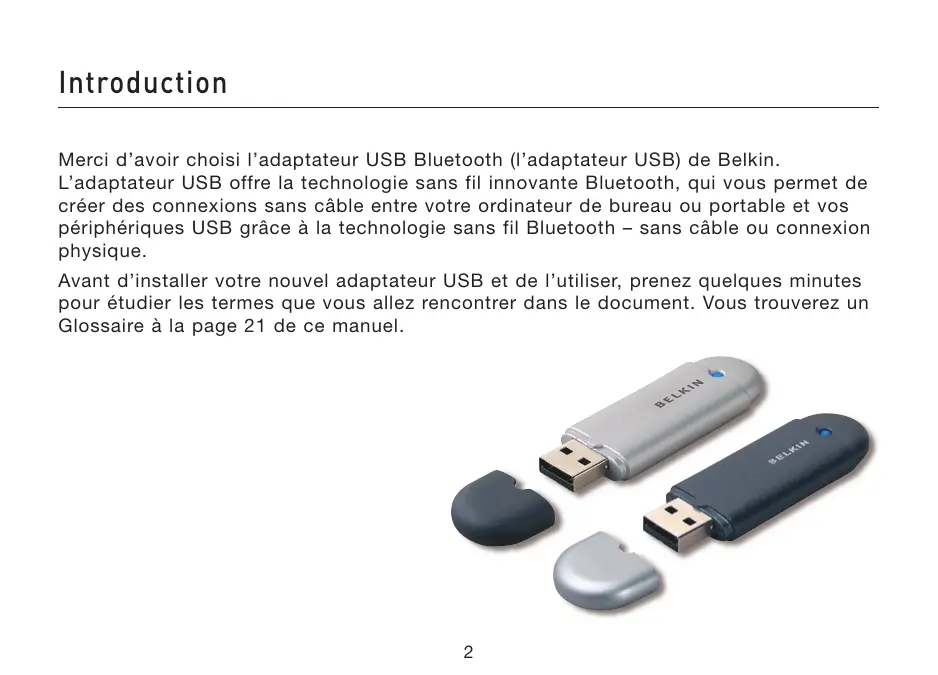

Merci d'avoir acheté l'adaptateur USB Bluetooth (l'adaptateur USB) de Belkin.

L'adaptateur USB offre la technologie sans fil innovante Bluetooth, qui vous permet de créer des connexions sans cable entre votre ordinateur de bureau ou portable et vos périphériques USB grâce à la technologie sans fil Bluetooth - sans cable ou connexion physique.

Avant d'installer votre nouvel adaptateur USB et de l'utiliser, prenez quelques minutes pour étudier les termes que vous allez rencontrer dans le document. Vous trouvez un Glossaire à la page 21 de ce manuel.

L'adaptateur USB est compatible avec la norme Bluetooth version 1.2 et présente les caractéristiques suivantes :

• Conformité avec les périphériques Bluetooth v1.2
• Alimentation par le bus USB : aucun bloc d'alimentation externe n'est nécessaire
• Prise en charge de Microsoft® Windows® 98 SE, Me, 2000 et XP
• Compatible avec Mac OS X v10.3 et versions ultérieures*
• Portée de fonctionnement jusqu'à 10 mètres (F8T009) ou 100 mètres (F8T008)**
• Connexions point-multipoint
• Prise en charge de débits de données jusqu'à 723/57.6 Kb/s
• Sécurité intégrée : cryptage et authentication jusqu'à 128 bits - Compatibilité avec les ordinateurs de bureau et portables USB

Pilote et logiciel Mac OS X fournis par Apple®.

La portée de 10 ou 100 mètres dépend de l'environnement, du nombre d'utilisateurs et des autres périphériques sans fil à proximité.

Configuration requise pour PC

• Ordinateur compatible PC avec processeur de 200 MHz ou plus
• Mémoire vive: 64 Mo ou plus, 128 Mo recommandé
• Un port USB libre (norme USB 1.1)
• Windows® 98 SE, Me, 2000 et XP

Configuration requise pour mac®

• Un port USB libre (norme USB 1.1) Mac OS X v10.3 et versions ultérieures*

*Pilote et logiciel Mac OS X fournis par Apple®.

L'emballage contient

• Adaptateur USB Bluetooth
• CD-ROM comprenant le logiciel d'installation et la documentation
• Manuel de l'utilisateur
• Guide d'Installation Rapide
• Carte d'enregistrement

Pour de plus amples informations sur le logiciel Bluetooth de Belkin, veuillez consulter le manuel du logiciel, se trouvant sur le CD-ROM.

Spécifications de l'adaptateur USB

Compatibilité Bluetooth : Version 1.2

Interface physique : Conforme à l'USB UHCI/OHCI 1.2

Fréquence en utilisation : 2.4 à 2.4835 GHz

Puissance en sortie : (F8T008) 4~20 dBm, Classe I

(F8T009) -6~4 dBm, Classe II

Sensibilité : <0.1% BER à -80 dBm

Débit de données : 723/56Kbps

Consommation électronde : (F8T008) Tx: 150mA, Rx 80mA

(F8T009) Tx: 65mA, Rx 45mA

Portée de fonctionnement : (F8T008) Rayon de 100 mètres à l'intérieur

(F8T009) Rayon de 10 mètres à

l'intérieur

Topologie du réseau : Point-multipoint

Prise en charge de paquet : Paquet à 1/3/5 intervalles de temps

Fonctionnement: Maître/Esclave

Stabilité de fréquence: ± 10PPM

Voyant lumineux : Allumé/trafic de données

Type d'antenne: Interne, 0 ± 1 dBi

Température

Humidité : 5 à 90 % (sans condensation)

Tension d'alimentation : 5.0 V DC

Courant nominal : 100mA

Étalement du spectre:

Étalement du Spectre à Saut

de Fréquence)

Garantie: Garantie à vie du fabricant

Langues: anglais, allemand, japonais,

espagnol, français

Ces spécifications sont sujettes à modification sans préavis.

Les services pris en charge par votre adaptateur USB sont définis en tant que « Profils ». Parmi les profils disponibles :

• Accès générique
• Recherche de services
• Espace Réseau Personnel (Personal Area Network - PAN)
• Port série
• Accès réseau local
• Accès réseau à distance
• Échange d'objet générique
• Push Object
• Transfert de fichiers
• Synchronisation Fax
• Périphérique d'Interface Homme-Machine (Human Interface Device - HID) Casque d'écoute
• Passerelle Audio

Votre adaptateur USB vous offre toutes ces possibilités - sans câble :

• Transfert de fichiers
• Accès à des réseaux à distance
• Connexion à des réseaux locaux
• Effectuer une session ActiveSync®
• Connexion à des ports série
• Échange de données PIM
• Envoi et échange de cartes de visite
• Connexion à des souris et des claviers
• Impression

Les fonctions de base de Voisinage Bluetooth comprennent notamment :

• Recherche de périphériques
• Recherche de services
• Établissement de liaison avec des périphériques distants

Installation du logiciel pour windows 98 se, me, 2000 et XP

Pour installer le logiciel de l'adaptateur USB, procédez comme suit :

Remarque : L'installation sous Windows XP peut être légèrement différente de celles sous Windows 98 SE, Me et 2000.

Remarque : N'insérez pas l'adaptateur USB dans le port USB

avant l'installation du logiciel.

1. Insérez le CD d'installation du logiciel dans le lecteur de CD-ROM du PC.
2. La fenêtre « Software InstallShield Wizard » (Assistant d'Installation du Logiciel InstallShield) apparait. Cliquez sur « Next » (Suivant) pour commencer l'installation.

1. Choisissez l'option « I accept the terms in the license agreement » (J'accepte les termes de la licence d'utilisation du calculé) pour accepter les termes de la licence d'utilisation du calculé. Cliquez sur « Next » (Suivant) pour continuer.

1. Spécifiez l'emplacement où le calcul doit être installé sur votre disque dur. Nous recommendons l'installation du calcul dans le répertoire par défaut "C:\ProgramFiles\belkin\Bluetooth\Software". Cliquez sur « Next » (Suivant) pour continuer.

1. Confirmez que le logiciel du périphérique est prêt à être installé, puis cliquez sur « Install » (Installer).

1. L' « InstallShield Wizard » (Assistant d'Installation InstallShield) débutera l'installation du logiciel Bluetooth de Belkin. Ceci peut prendre plusieurs minutes.

1. À un moment ou à un autre pendant l'installation, il est possible que vous soyez invité à insérer l'adaptateur USB. Si votre adaptateur USB n'est pas encore branché à votre ordinateur, insérez-le dans un port USB 1.1 disponible sur votre ordinateur de bureau ou portable, et cliquez ensuite sur « OK » pour continuer. Cliquez sur « Cancel » (Annuler) pour poursuivre l'installation sans l'insertion du périphérique Bluetooth. Reportez-vous à la section « Installation du Matériel » de ce Manuel de l'Utilisateur pour la procédure à suivre pour l'installation matérielle.

Remarque: Si à un moment ou à un autre lors de l'installation le message « Driver Signature Notice » (Vérification de signature du pilote) apparait, cliquez sur « Yes » (Oui) ou sur « OK » pour continuer l'installation.

1. Confirmez l'achèvement de l'installation du logiciel en cliquant sur « Finish » (Terminer), et redémarrez votre ordinateur si vous êtes invité à le faire.

Installation du matériel pour windows 98 se, me, 2000 et XP

Veuillez suivre ces instructions pour installer l'adaptateur USB sur votre PC.

Remarque : L'adaptateur USB est sensible à l'électricité statique qui risque d'endommager ses composants électriques fragiles. Pour protéger votre périphérique, touchez toujours le corps métallique de votre ordinateur avant de manipuler l'adaptateur USB. Cette opération a pour but de décharger toute électricité statique potentielle. Évitez de toucher le connecteur métallique lorsque vous manipulez l'adaptateur USB. Des conditions météorologiques sèches ou le simple fait de marcher

sur une moquette risquent de vous charger d'électricité statique.

1. Branchez l'adaptateur USB directement sur un connecteur USB de type A libre de votre PC ou de votre portable. Votre système devrait détecter automatiquement la présence du nouveau périphérique USB.
2. Choisissez « Install from a list or specific location » (Installer à partir d'une liste ou d'un endroit spécifique) ; cliquez ensuite sur « Next » (Suivant).

Installation du matériel

1. Parcourez vos répertoires pour localiser le pilote « :\Program Files\Belkin\Bluetooth\Software\bin\», et cliquez ensuite sur « Next » (Suivant).

1. Si le message « Hardware installation notice » (Vérification de l'installation du pilote) apparait, cliquez sur « Continue Anyway » (Poursuivre) pour poursuivre le processus d'installation.

Installation du matériel

1. Un message apparait. Il confirme l'installation du pilote. Cliquez sur « Finish » (Terminer) pour terminer l'installation.

Configuration de votre ordinateur sous windows 98 se, me, 2000 et XP

1. Une fois l'installation complétée, vous verrez apparaitre à votre écran l' « Initial Bluetooth Configuration Wizard » (Assistant de Configuration Initiale de Bluetooth). Cet Assistant vous guidera tout au long de la configuration initiale de votre périphérique Bluetooth. Veuillez suivre les instructions de l'Assistant.

1. Donnez un nom convivial à votre ordinateur. Ce nom s'affichera lorsque votre ordinateur sera détecté par d'autres périphériques Bluetooth.

Assistant de configuration initiale

1. À partir du menu déroulant, CHOISISEZ le type d'ordinateur sur lequel vous avez installé l'adaptateur USB.

1. Avec l'aide de l'Assistant, poursuivez la configuration des services Bluetooth que votre PC offre aux autres périphériques Bluetooth. Cliquez sur « Next » (Suivant).

Assistant de configuration initiale

1. Choisissez les services Bluetooth offerts par votre ordinateur : Les services courants selon votre type d'ordinateur seront donc choisis par défaut.

1. Si vous possédez un autre périphérique Bluetooth et désirez le configurer de façon à ce que votre ordinateur puisse utiliser ses services, cliquez sur « Next » (Suivant). Autrement, cliquez sur « Skip » (Passer).

Déinstallation du logiciel sous windows 98 se, me, 2000 et XP

Veuillez suivre ces instructions pour désinstaller l'Adaptateur USB de votre PC.

1. Insérez le CD-ROM fourni avec votre adaptateur USB.
2. L'Assistant « InstallShield Wizard » doit se charger automatiquement. Si tel n'est pas le cas, parcourez le CD et exécutez le fichier « Setup.exe »
3. La fenêtre « InstallShield » apparaît. Cliquez sur « Next » (Suivant) pour continuer le processus de désinstallation.

Glossaire

Authentication - Fonction de sécurité qui exige de l'utilisateur qu'il entre un mot de passe avant de pouvoir échanger de données.

Autorisation - Fonction de sécurité qui nécessite l'approbation de l'utilisateur avant qu'un autre utilisateur puisse partager des données.

Voisinage Bluetooth - Ensemble des périphériques Bluetooth. Périphérique Lie - Reconnu par votre périphérique et ne nécessitant ni authentication ni autorisation.

Périphérique - Périphérique équipé de la technologie Bluetooth.

Adresse de Périphérique - Adresse électronique unique d'un périphérique Bluetooth.

Recherche de Périphérique - Recherche et reconnaissance d'un périphérique Bluetooth par un autre.

Glossaire

Groupe de Périphériques - Association de plusieurs périphériques Bluetooth dans un groupe généralement créé en fonction de tâches reliées.

Nom du Périphérique - Nom fourni par un périphérique Bluetooth lorsqu'un autre périphérique effectue une recherche.

Recherche de Service - Détermine les applications que d'autres périphériques ont en commun avec vous.

Déclaration de conformite à la réglementation de la FCC en matière de compatibilité électromagnetique

Nous, Belkin Corporation, sis au 501 West Walnut Street, Compton CA, 90220, États-Unis, déclarons sous notre seule responsabilité que les produits

F8T008, F8T009

auxquels se réfère la présente déclaration, sont conformes aux normes énoncées à l'alinéa 15 de la réglementation de la FCC. Le fonctionnement est assujetti aux deux conditions suivantes : (1) cet appareil ne peut pas provoquer d'interférences nuisibles et (2) cet appareil doit accepter toute interférence reçue, y compris des interférences pouvant entraîner un fonctionnement non désiré.

Attention : exposition aux radiations dues aux fréquences radio.

La puissance d'émission en sortie de cet appareil reste largement en dessous des limites d'exposition aux fréquences radios de la FCC. Toutefois, il est conseillé d'utiliser l'appareil

Lorsqu'une antenne extérieure est raccordée à l'appareil, la placer Pour éviter la possibilité d'excéder les limites d'exposition aux fréquences radio de la FCC, il est conseillé d'éviter qu'une personne se trouve à moins de 20 cm de l'antenne dans des conditions de fonctionnement normales.

Avertissement de la commission fédérale des communications (FCC)

L'appareil a été testé et satisfait aux limites de la classe B des appareils numériques, conformément à la partie 15 de la réglementation de la FCC. Ces limites sont conçues de manière à assurer une protection raisonnable contre les interférences nuisibles au sein d'une installation domestique.

L'appareil génère, utilise et peut irradier une énergie radiofréquence. S'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles sur le plan de la réception radio ou télévision, pouvant être déterminées en mettant l'appareil sous et hors tension. L'utilisateur est invité à tester et à corriger l'interférence en prenant une des mesures suivantes :

• Réorienter ou changer de place l'antenne de réception.
• Augmenter la distance entre l'appareil et le récepteur.
• Connecter l'appareil à une prise située sur un circuit différent de celui sur lequel le récepteur est connecté.
• Consulter le revendeur ou un technicien en radio/TV pour obtenir de l'aide.

Modifications

La réglementation de la FCC signe la nécessité d'indiquer à l'utilisateur que toute modification, de chaque nature que ce soit et non agrée par Belkin Components, lui retire le droit d'utiliser l'appareil.

La radio sans fil de cet appareil est conforme aux normes RSS 139 & RSS 210 d'Industrie Canada.

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Europe - prescription union européenne

Les produits radio portant le label CE 1995/5/CE ou CE Alert

satisfont à la directive R&TTE (1995/5/CE) établie par la Commission

de la Communauté européenne.

La conformité avec ces normes sous-entend la conformité avec les normes européennes suivantes (le standard international équivalent est indiqué entre parenthèses).

• EN 60950 (IEC60950) _ Sécurité des produits
• EN 300 328 Conditions techniques exigées pour les appareils radio
• ETS 300 826 Conditions générales en matière de compatibilité électromagnétique pour les appareils radio. Prière de consulter la plaque d'identification apposée sur votre produit Belkin pour déterminer le type d'émetteur.

Les produits portant le label CE satisfont à la directive relative à la compatibilité électromagnétique (89/336/EEC) et la directive sur la base tension (72/23/EEC) publiées par la Commission de la Communauté européenne. La conformité avec ces normes sous-entend la conformité avec les normes européennes suivantes (le standard international équivalent est indiqué entre parenthèses).

• EN 55022 (CISPR 22) - Interférences électromagnétiques
• EN 55024 (IEC61000-4-2,3,4,5,6,8,11) - Immunité électromagnétique
• EN 61000-3-2 (IEC610000-3-2) - Émissions de courants harmoniques
• EN 61000-3-3 (IEC61000) - Émissions de courants harmoniques
• EN 60950 (IEC60950) - Sécurité des produits

Les produits équipés de transmetteurs radio portent la marque CE 0359 ou CE alert et peuvent également afficher le logo CE.

Garantie à vie du fabricant

Belkin Corporation garantit ce produit contre tout défaut matériel ou de fabrication pendant toute sa période de garantie. Si l'appareil s'avère défectueux, Belkin le répare ou le remplace, à sa convenance, à condition que le produit soit retourné, port payé, pendant la durée de la garantie, au dépositaire Belkin agréé auprès duquel le produit a été acheté. Une preuve d'achat peut être exigée.

La présente garantie est caduque si le produit a été endommagé par accident, abus, usage impropre ou mauvaise application, si le produit a été modifié sans autorisation écrite de Belkin, ou si un numéro de série Belkin a été supprimé ou rendu illisible.

LA GARANTIE ET LES VOIES DE RECOURS SUSMENTIONNEES FONT FOI EXCLUSIVEMENT ET REMPLACENT TOUTES LES AUTRES, ORALES OU ÉCRITES, EXPLICITES OU IMPLICITES. BELKIN REJETTE EXPRESSÉMENT TOUTES LES GARANTIES IMPLICITES, Y COMPRIS MAIS SANS RESTRICTION, LES GARANTIES AFFÉRENTES À LA QUALITÉ LOYALE ET MARCHANDE ET À LA POSSIBILITÉ D'UTILISATION À UNE FIN DONNÉE.

Aucun dépositaire, représentant ou employé de Belkin n'est habilité à apporter des modifications ou adjonctions à la présente garantie, ni à la proroger.

BELKIN N'EST PAS RESPONSABLE DES DOMMAGES SPECIAUX, DIRECTS OU INDIRECTS, DÉCOULANT D'UNE RIPTURE DE GARANTIE, OU EN VERTU DE TOUTE AUTRE THÉORIE JURIDIQUE, Y COMPRIS MAIS SANS RESTRICTION LES PERTES DE BENÉFICES, TEMPS D'ARRÉT, FONDS DE COMMERCE, REPROGAMMATION OU REPRODUCTION DE PROGRAMMES OU DE DONNÉES MÉMORISÉS OU UTILISÉS AVEC DES PRODUITS BELKIN OU DOMMAGES CAUSÉS À CES PROGRAMMES OU À CES DONNÉES.

Certains pays ne permettent pas d'exclure ou de limiter les dommages accidentels ou consécutifs ou les exclusions de garanties implicites, de sorte que les limitations ou exclusions ci-dessus ne s'appliquent pas dans ce cas. La garantie vous confère des droits légaux spécifiques. Vous pouvez également bénéficier d'autres droits qui varient d'un pays à l'autre.

www.belkin.com

Belkin Corporation

501 West Walnut Street, Compton, CA 90220-5221, États-Unis [phone] [phone] fax

Belkin Ltd.

Express Business Park, Shipton Way Rushden NN10 6GL, Royaume-Uni [phone] [phone] fax

Hanebergstrasse 2 80637 Munich, Allemagne [phone] [phone] fax

Belkin SAS

130 rue de Silly 92100 Boulogne-Billancourt, France [phone] [phone] fax

Belkin Nordic

Knarrarnasgatan 7 164 40 Kista, Suède [phone] [phone] fax

Cet appareil numérique de la classe B conforme à la norme NMB-003 du Canada.

Cet appareil numérique de la classe B conforme à la norme NMB-003 du Canada.

Cet appareil numérique de la classe B conforme à la norme NMB-003 du Canada.

130 rue de Silly 92100 Boulogne-Billancourt, France [phone] [phone] fax

Belkin Nordic

Knarrarnasgatan 7 164 40 Kista, Sweden [phone] [phone] fax
