MANUAL DE USUARIO ADAPTATEUR USB BLUETOOTH #F8T009FR BELKIN

Adaptador para USB Bluetooth

Conecte sus periféricos y dispositivos informáticos sin necesidad de cables

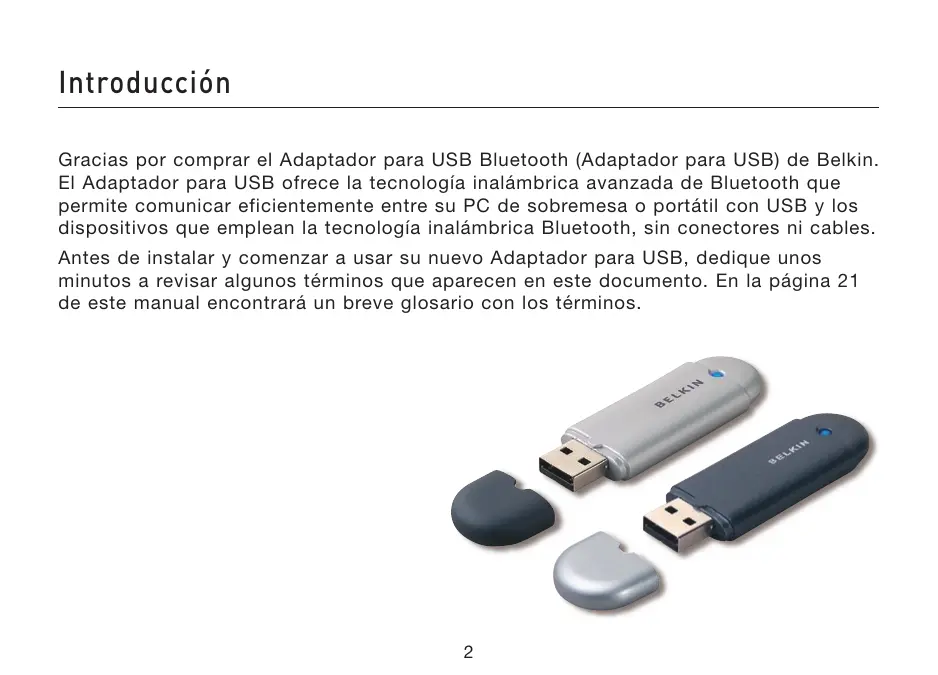

Manual del usuario F8T008 - F8T009 Introducción Gracias por comprar el Adaptador para USB Bluetooth (Adaptador para USB) de Belkin. El Adaptador para USB ofrece la tecnología inalámbrica avanzada de Bluetooth que permite comunicar eficientemente entre su PC de sobremesa o portátil con USB y los dispositivos que emplean la tecnología inalámbrica Bluetooth, sin conectores ni cables. Antes de instalar y comenzar a usar su nuevo Adaptador para USB, dedique unos minutos a revisar algunos términos que aparecen en este documento. En la página 21 de este manual encontrará un breve glosario con los términos.

Características del Producto El Adaptador para USB es compatible con la versión estándar 1.2 de Bluetooth y ofrece:

• Compatibilidad con dispositivos de especificación v1.2 de Bluetooth
• Alimentación de bus USB: no es necesaria una fuente de alimentación externa
• Compatible con Microsoft ® Windows ® 98 SE, Me, 2000, y XP
• Compatible con Mac OS ® X v10.3 y superiores*
• Distancia de operación hasta 10 metros (F8T009ef) o 100 metros (F8T008ef)**
• Conexiones de punto a multipunto
• Soporta velocidades de datos de hasta 723/57.6Kbps
• Seguridad incorporada: codificación y autenticación de hasta 128 bits
• Compatibilidad con ordenadores USB de sobremesa y portátiles *Controlador para Mac OS X y software suministrados por Apple ® ** El alcance de 10m/100m depende del entorno, número de usuarios y otros dispositivos inalámbricos en el lugar.

Requisitos del Sistema Requisitos del sistema de PC

• Ordenador compatible con PC, velocidad de CPU de 200MHz o superior
• Memoria: 64MB o superior, 128MB recomendado
• Un puerto USB disponible, estándar USB 1.1
• Windows ® 98 SE, Me, 2000 y XP Requisitos del sistema Mac®
• Un puerto USB disponible, estándar USB 1.1
• Sistema operativo Mac® OS X v10.3 y superiores* *Controlador para Mac OS X y software suministrados por Apple.

Contenido del Paquete

• Adaptador para USB Bluetooth
• CD-ROM con software de instalación y documentación
• Guía de instalación rápida
• Tarjeta de registro Para una explicación completa del software Bluetooth de Belkin, consulte el manual del software en el CD-ROM adjunto.

Especificaciones del Adaptador para USB Compatibilidad con Bluetooth: Interfaz físico: Frecuencia de operación: Potencia de salida: Sensibilidad: Velocidad de datos: Potencia típica Consumo: Dimensiones: Peso: Temperatura de operación: Temperatura de almacenamiento: Humedad: Voltaje de alimentación: Corriente nominal: Espectro esparcido: Versión 1.2

USB UHCI/OHCI

2.4 a 2.4835GHz

(F8T008) 4~20 dBm, Clase I (F8T009) -6~4 dBm, Clase II <0.1% BER a -80 dBm 723/57.6Kbps (F8T008) Transmisión: 150mA, Recepción 80mA (F8T009) Transmisión: 65mA, Recepción 45mA Alcance de operación: (F8T008) radio de 100-metros en interiores (F8T009) radio de 10-metros en interiores Topología de red: De punto a multipunto Validez para paquetes: Paquetes de 1/3/5 ranuras Operación: Maestro/Esclavo Estabilidad de frecuencia: +/- 10PPM Indicador LED: Activado/Tráfico de datos Tipo de antena: Integrada, 0 +/- 1 dBi Modulación: Certificaciones: Garantía: Idiomas respaldados: 58mm (L) x 18mm (A) x 8mm (Al) 0.2oz. (7g) 0 a 70 grados centígrados -30 a 80 grados centígrados 5-90% (sin condensación) 5.0V CC 100mA FHSS (Frequency Hopping Spread Spectrum – Espectro esparcido de salto de frecuencia) GFSK (Gussian Frequency Shift Keying – Uso de mayúsculas para frecuencia gausiana) FCC, CE, ICES, C-Tick, BQB, WHQL para XP Garantía del fabricante para toda la vida Inglés, alemán, japonés, español y francés Los servicios válidos de su Adaptador para USB se definen como “Perfiles”.

Perfiles Válidos Los servicios válidos de su Adaptador para USB se definen como “Perfiles”. Los perfiles disponibles incluyen:

• Intercambio de objetos

• Descubrimiento de servicios

• Transferencia de archivos

• Recambio del cable de impresión

• Dispositivo de interfaz humana

• Auriculares con micrófono

• Interconexión telefónica en red

• Puerta de acceso de audio

• Intercambio genérico de objetos

Perfiles Válidos Su Adaptador para USB le proporciona la capacidad de efectuar las siguientes acciones sin cables:

• Intercambiar datos PIM

• Acceder a redes de conexión telefónica

• Enviar o intercambiar tarjetas de visita

• Conectar con redes de área local

• Conectar con ratones y teclados

• Realizar una sesión de ActiveSync®

• Imprimir Las funciones básicas del Entorno Bluetooth incluyen:
• Descubrimiento de dispositivos
• Descubrimiento de servicios
• Establecimiento de vínculos con dispositivos remotos

Perfiles Válidos Instalación de software para Windows 98 SE, Me, 2000 y XP Para instalar el software del Adaptador para USB, siga las instrucciones a continuación: Atención: El proceso de instalación para Windows XP puede diferir ligeramente del de Windows 98 SE, Me y 2000. Atención: No inserte el Adaptador para USB en el puerto USB antes de instalar el software.

1. Inserte el CD-ROM de instalación del

software en la unidad de CD-ROM de su PC.

2. Aparecerá la ventana de “Software

InstallShield Wizard” (Asistente de software InstallShield). Haga clic en “Next” (Siguiente) para comenzar el proceso de instalación.

4. Especifique la ubicación en el disco duro

en que se instalarán los archivos del software. Se recomienda la instalación del software en el directorio por defecto “C:\Program Files\belkin\Bluetooth Software\(“C:\Archivos de programa\ belkin\ Bluetooth Software”). Haga clic en “Next” (Siguiente) para continuar. the license agreement” (Acepto las condiciones del acuerdo de licencia) para aceptar el acuerdo de licencia. Haga clic en “Next” (Siguiente) para continuar.

5. Confirme que el software del dispositivo

6. El Asistente de InstallShield comenzará

esté listo para ser instalado y haga clic en “Install” (Instalar). a instalar el software Bluetooth de Belkin. Este proceso puede demorarse varios minutos.

7. Durante el proceso de instalación, es posible que se le solicite insertar su

adaptador USB. Si su Adaptador para USB no está insertado en el ordenador, puede insertarlo en un puerto compatible con USB 1.1 disponible; después haga clic en “OK” (Aceptar) para continuar. Haga clic en “Cancel” (Cancelar) para continuar la instalación sin el dispositivo Bluetooth insertado. Consulte la sección “Instalación del Hardware” de este manual para obtener instrucciones acerca de la instalación del hardware. Atención: Si durante el proceso de instalación recibiera el mensaje “Driver Signature Notice” (Advertencia de firma del controlador), haga clic en “OK” (Aceptar) para continuar el proceso de instalación.

8. Confirme la finalización de la instalación del software; haga clic en “Finish”

(Finalizar) y reinicie el sistema si así se le solicita en pantalla.

Instalación del Hardware Instalación del hardware para Windows 98 SE, Me, 2000 y XP Siga las siguientes instrucciones para instalar su Adaptador para USB en el PC. Atención: Su Adaptador para USB es sensible a la electricidad estática, que puede dañar sus delicados componentes eléctricos. Para proteger su dispositivo, toque siempre el chasis de metal de su ordenador antes de usar el Adaptador para USB. De esta forma se establecerá una toma de tierra para cualquier posible descarga electrostática. Evite tocar el conector de metal cuando esté usando el Adaptador para USB. Condiciones ambientales secas o caminar sobre un piso enmoquetado puede causar cargas electroestáticas.

1. Conecte el Adaptador para USB

directamente a un enchufe USB tipo A disponible en su ordenador de sobremesa o portátil. Su sistema deberá registrar al nuevo dispositivo USB.

2. Seleccione “Install from a list or specific

location” (Instalar desde una lista o ubicación específica); después haga clic en “Next” (Siguiente).

Instalación del Hardware

3. Navegue hasta encontrar la ubicación

4. Si apareciera el mensaje “Hardware

del controlador del dispositivo “:\Program Files\Belkin\ Bluetooth\ Software\bin\” (“\Archivos de programa\ Belkin\Bluetooth\Software bin\); después haga clic en “Next” (Siguiente). installation notice” (Advertencia para la instalación del hardware), haga clic en “Continue Anyway” (Continuar de todas formas) para continuar con el proceso de instalación.

Instalación del Hardware

5. Aparecerá una ventana confirmando la instalación del hardware;

haga clic en “Finish” (Finalizar) para completar el proceso de instalación

Asistente de Configuración Inicial Configuración del ordenador para Windows 98 SE, Me, 2000 y XP

1. Una vez completado el proceso de instalación, aparecerá “Initial Bluetooth

Configuration Wizard” (Asistente de configuración inicial de Bluetooth). Este Asistente le guiará a través de la instalación inicial de su dispositivo Bluetooth. Siga las instrucciones del Asistente.

2. Dé a su ordenador un nombre descriptivo. Este es el nombre que estará disponible

cuando otros dispositivos Bluetooth descubran a su ordenador.

Asistente de Configuración Inicial

3. Seleccione el tipo de ordenador donde

4. Continúe con el asistente para

ha instalado el Adaptador para USB del menú desplegable. configurar los servicios Bluetooth que este ordenador pondrá a disposición de otros dispositivos Bluetooth. Haga clic en ”Next” (Siguiente).

Asistente de Configuración Inicial

5. Seleccione los servicios de Bluetooth

6. Si dispone de otro dispositivo

que ofrecerá su ordenador. El servicio más habitual para su tipo de ordenador estará marcado por defecto. Bluetooth y desea configurar la forma en que este ordenador empleará sus servicios, haga clic en “Next” (Siguiente). En caso contrario haga clic en “Skip” (Saltar).

Desinstalar el Software Desinstalación de software para Windows 98 SE, Me, 2000 y XP Siga las siguientes instrucciones para desinstalar su Adaptador para USB en el PC.

1. Inserte el CD-ROM incluido con su Adaptador para USB.

2. “InstallShield Wizard” (Asistente InstallShield) se cargará automáticamente.

En caso de no cargarse, explore el CD y ejecute el archivo “Setup.exe”.

3. Ahora deberá aparecer la ventana “InstallShield”.

Haga clic en “Next” (Siguiente) para continuar el proceso de desinstalación.

Glosario Autenticación Característica de seguridad que exige a los usuarios verificar una contraseña numérica antes de intercambiar datos. Autorización Característica de seguridad que exige la aprobación del usuario antes de que otro usuario obtenga autorización para compartir datos. Entorno de Bluetooth: Una colección de dispositivos Bluetooth. Dispositivo adherido Reconocido por su dispositivo de forma que no requiere autentificación ni autorización. Dispositivo Dispositivo habilitado para tecnología Bluetooth.

Glosario Dirección del dispositivo Dirección electrónica exclusiva de un dispositivo Bluetooth. Descubrimiento de dispositivos La localización y reconocimiento de un dispositivo Bluetooth por parte de otro. Grupo de dispositivos Integración de diferentes dispositivos Bluetooth en un grupo, normalmente para llevar a cabo tareas relacionadas. Nombre del dispositivo Nombre que proporciona un dispositivo Bluetooth cuando es descubierto por otro dispositivo. Descubrimiento de servicios Determina las aplicaciones que otros dispositivos tienen en común con el suyo.

Información DECLARACIÓN DE CONFORMIDAD CON LAS NORMATIVAS DE LA FCC SOBRE COMPATIBILIDAD ELECTROMAGNÉTICA Nosotros, Belkin Corporation, con sede en 501 West Walnut Street, Compton, CA 90220 (EEUU), declaramos bajo nuestra sola responsabilidad que el producto: F8T008, F8T009 a los que hace referencia la presente declaración, cumple con la sección 15 de las normativas de la FCC. Su utilización está sujeta a las siguientes dos condiciones: (1) este dispositivo no debe provocar interferencias nocivas y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluso las interferencias que puedan provocar un funcionamiento no deseado. Advertencia: Exposición a radiaciones de radiofrecuencia. La energía de salida emitida por este dispositivo está muy por debajo de los límites de exposición a radiofrecuencias. Sin embargo, el dispositivo deberá emplearse de forma que se minimice la posibilidad de contacto humano durante el funcionamiento normal. Cuando se conecte una antena externa al dispositivo, dicha antena deberá ser colocada de tal manera que se minimice la posibilidad de contacto humano durante el funcionamiento normal. A fin de evitar la posibilidad de superar los límites de exposición a radiofrecuencias establecidos por la FCC, las personas no deberán estar a una distancia inferior a los 20 cm (8 pulgadas) de la antena durante el funcionamiento normal. Declaración sobre interferencias de la Federal Communications Commission (FCC, Comisión Federal de comunicaciones de EEUU) Las pruebas realizadas con este equipo dan como resultado el cumplimiento con los límites establecidos para un dispositivo digital de la clase B, de acuerdo a la sección 15 de las normativas de la FCC. Los límites se establecen para proporcionar una protección razonable contra interferencias nocivas en zonas residenciales.

Información Este equipo genera, emplea y puede irradiar energía de radiofrecuencias. Si no se instala y se emplea de acuerdo con las instrucciones, puede causar interferencias nocivas para la recepción de radio y televisión, las cuales se pueden determinar encendiendo y apagando seguidamente el dispositivo. El usuario puede intentar corregir dichas interferencias tomando una o más de las siguientes medidas:

• Reorientar o colocar en otro lugar la antena de recepción.
• Aumentar la distancia entre el equipo y el receptor.
• Conectar el equipo a la toma de un circuito distinto de aquel al que está conectado el receptor.
• Solicitar la ayuda del vendedor o de un técnico experto en radio / televisión. Modificaciones La FCC exige que el usuario sea notificado de que cualquier cambio o modificación al presente dispositivo no aprobada expresamente por Belkin Corporation podría invalidar el derecho del usuario para utilizar este equipo. Canadá – Industria de Canadá (IC) La radioemisión inalámbrica de este dispositivo cumple con las especificaciones RSS 139 & RSS 210 de la Industria de Canadá. Este dispositivo digital de la Clase B cumple con la norma canadiense ICES-003. Cet appareil numérique de la classe B conforme á la norme NMB-003 du Canada. Europa – Declaración de la Unión Europea Los productos de radioemisión con la indicación CE cumplen con la Directiva R&TTE (1995/5/CE) de la Comisión de la Comunidad Europea.

Información El cumplimiento de esta directiva implica la conformidad con las siguientes Normas Europeas (entre paréntesis se encuentran las normativas internacionales equivalentes).

• EN 60950 (IEC60950) – Seguridad de los productos
• EN 300 328 Requisitos técnicos para equipos de radioemisión
• ETS 300 826 Requisitos generales de la EMC para equipos de radioemisión Para determinar el tipo de transmisor, compruebe la etiqueta de identificación de su producto Belkin. Los productos con la indicación CE cumplen con la directiva EMC (89/336/CEE) y la Directiva de Bajo Voltaje (72/23/CEE) establecidas por la Comisión de la Comunidad Europea. El cumplimiento de estas directivas implica la conformidad con las siguientes Normas Europeas (entre paréntesis se encuentran las normativas internacionales equivalentes).
• EN 55022 (CISPR 22) – Interferencias electromagnéticas
• EN 55024 (IEC61000-4-2,3,4,5,6,8,11)- Inmunidad electromagnética
• EN 61000-3-2 (IEC610000-3-2) - Emisiones armónicas de la línea eléctrica
• EN 61000-3-3 (IEC610000) – Fluctuaciones de la línea eléctrica
• EN 60950 (IEC60950) – Seguridad de los productos Los productos que contienen el radiotransmisor llevan la etiqueta CE y es posible que lleven asimismo el logotipo CE.

Información Garantía del fabricante para toda la vida Belkin Corporation garantiza el presente producto contra defectos de mano de obra y materiales durante el periodo de garantía establecido. En caso de producirse un fallo, Belkin decidirá entre la reparación del producto o su sustitución, en ambos casos sin costes, siempre que el producto se devuelva durante el periodo de garantía y con los gastos de envío abonados al vendedor autorizado de Belkin donde fue adquirido. Es posible que se solicite una prueba de compra. Esta garantía perderá su validez en caso de que el producto haya sido dañado de forma accidental, por abuso o empleo erróneo del mismo; o si el producto hubiera sido modificado sin la autorización por escrito de Belkin; o si alguno de los números de serie de Belkin hubiera sido eliminado o deteriorado. LA GARANTÍA Y RESTITUCIONES LEGALES ESTABLECIDAS EXPRESAMENTE EN EL PRESENTE ACUERDO SUSTITUYEN A TODAS LAS DEMÁS, YA SEAN ORALES O ESCRITAS, EXPRESAS O IMPLÍCITAS. BELKIN RECHAZA DE MANERA EXPLÍCITA TODAS LAS DEMÁS GARANTÍAS IMPLÍCITAS, INCLUYENDO, SIN LIMITACIÓN, LAS GARANTÍAS DE COMERCIABILIDAD Y DE IDONEIDAD PARA UN FIN ESPECÍFICO. Ningún comerciante, agente o empleado de Belkin está autorizado a realizar ningún tipo de modificación, extensión o alteración de la presente garantía. BELKIN NO SE HARÁ EN NINGÚN CASO RESPONSABLE POR LOS DAÑOS IMPREVISTOS O CONSIGUIENTES RESULTANTES DE UN INCUMPLIMIENTO DE LA GARANTÍA, O BAJO NINGUNA OTRA CONDICIÓN LEGAL, INCLUYENDO, PERO NO EXCLUSIVAMENTE, LOS BENEFICIOS PERDIDOS, PERIODOS DE INACTIVIDAD, BUENA VOLUNTAD, DAÑOS DURANTE LA REPROGRAMACIÓN O REPRODUCCIÓN DE CUALQUIERA DE LOS PROGRAMAS O DATOS ALMACENADOS EN O EMPLEADOS CON LOS PRODUCTOS BELKIN. Algunas jurisdicciones no permiten la exclusión o limitación de los daños imprevistos o consecuentes ni las exclusiones de las garantías implícitas, por lo que cabe la posibilidad de que las anteriores limitaciones de exclusiones no le afecten. Esta garantía le proporciona derechos legales específicos y usted puede beneficiarse asimismo de otros derechos legales específicos que varían entre las distintas jurisdicciones.

Adaptador para USB Bluetooth Asistencia técnica de Belkin Europa: 00 800 223 55 460 © 2005 Belkin Corporation. Corporation. Todos los derechos reservados. Todos los nombres comerciales son marcas registradas de los respectivos fabricantes mencionados. El nombre de Bluetooth y las marcas registradas de Bluetooth son propiedad de Bluetooth SIG, Inc., y son empleados bajo licencia de Belkin Corporation Mac, Mac OS y Apple son marcas de Apple Computer, Inc., y están registradas en EEUU y otros países.
