GEBRUIKSAANWIJZING ADAPTATEUR USB BLUETOOTH #F8T009FR BELKIN

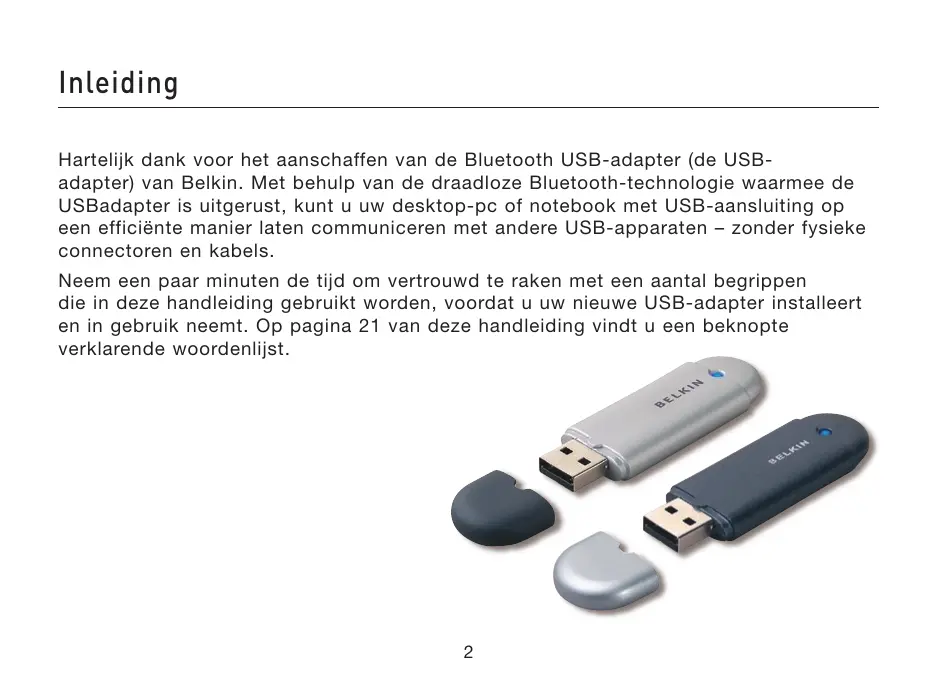

Inleiding Hartelijk dank voor het aanschaffen van de Bluetooth USB-adapter (de USBadapter) van Belkin. Met behulp van de draadloze Bluetooth-technologie waarmee de USBadapter is uitgerust, kunt u uw desktop-pc of notebook met USB-aansluiting op een efficiënte manier laten communiceren met andere USB-apparaten – zonder fysieke connectoren en kabels. Neem een paar minuten de tijd om vertrouwd te raken met een aantal begrippen die in deze handleiding gebruikt worden, voordat u uw nieuwe USB-adapter installeert en in gebruik neemt. Op pagina 21 van deze handleiding vindt u een beknopte verklarende woordenlijst.

Productkenmerken De USB-adapter voldoet aan Bluetooth-standaard versie 1.2 en heeft de volgende kenmerken:

• Compatibel met apparaten die voldoen aan Bluetooth-specificatie v1.2.
• USB-busvoeding: Externe voeding is niet nodig
• Geschikt voor Microsoft ® Windows ® 98 SE, Me, 2000 en XP
• Compatibel met Mac ® OS X v10.3 en hoger*
• Actieradius van maximaal 10 meter (F8T009) of 100 meter (F8T008)**
• “Point-to-multipoint”-verbindingen
• Ondersteunt dataoverdracht met snelheden tot 723/57.6 Kbps
• Ingebouwde beveiliging: encryptie en authenticatie tot 128 bit
• Compatibel met desktop- en notebookcomputers met een USB-aansluiting *Stuurprogramma en software voor Mac OS X worden geleverd door Apple ® . ** Het bereik is afhankelijk van de omgeving, het aantal gebruikers en het gebruik van andere draadloze apparaten in de directe nabijheid.

Systeemvereisten Vereisten voor de pc

• Met een pc compatibele computer, processorsnelheden van 200 MHz en hoger
• Geheugen: 64 MB of meer, 128 MB wordt aanbevolen
• Een vrije USB-poort, USB 1.1-standaard
• Windows ® 98 SE, Me, 2000 en XP Vereisten voor Mac®-computer
• Een vrije USB-poort, USB 1.1-standaard
• Mac OS X v10.3 en hoger* *Stuurprogramma en software voor Mac OS X worden geleverd door Apple ® .

Inhoud van de Verpakking

• Bluetooth USB-adapter
• Cd-rom met installatiesoftware en documentatie
• Beknopte installatiehandleiding
• Registratiekaart Raadpleeg de softwarehandleiding op de cd-rom voor een volledige uitleg van de Bluetooth-software van Belkin.

Technische Gegevens USB - Adapter Bluetooth-compliantie: Versie 1.2 Afmetingen: Fysieke interface: Gewicht: 0,2oz. (7g) Bedrijfstemperatuur: 0 tot 70 °C Bewaartemperatuur: -30 tot 80 °C Vochtigheidsgraad: 5-90 % (niet-condenserend) Voeding: 5,0 V gelijkstroom Voldoet aan USB UHCI/OHCI 1.2 Werkfrequentie: 2,4 tot 2,4835GHz Uitgangsvermogen: (F8T008) 4~20 dBm, Klasse I (F8T009) -6~4 dBm, Klasse II Gevoeligheid: <0,1% BER bij -80 dBm Datasnelheid: 723/57.6Kbps Stroomverbruik: (F8T008) Tx: 150mA, Rx 80mA (F8T009) Tx: 65mA, Rx 45mA Actieradius: (F8T008) een straal van 100 meter binnenshuis (F8T009) een straal van 100 meter binnenshuis 58 mm (l) x 18 mm (b) x 8 mm (h) Nominale spanning: 100mA Spread Spectrum: FHSS (Frequency Hopping Spread Spectrum) Modulatie: GFSK (Gussian Frequency Shift Keying) Certificering: FCC, CE, ICES, C-Tick, BQB, WHQL voor XP Netwerktopologie: Point-to-multipoint Garantie: Levenslange fabrieksgarantie Pakketondersteuning: 1/3/5-slots pakket Ondersteunde talen: Bediening: Master/slave Engels, Duits, Japans, Spaans, Frans Frequentiestabiliteit: +/- 10PPM Led-signaallampje: Voeding ingeschakeld Dataverkeer Type antenne: Geïntegreerd, 0 +/- 1 dbi Er wordt een voorbehoud gemaakt voor wijzigingen in deze informatie.

Ondersteundeprofielen De diensten die uw USB-adapter ondersteunt, heten ‘profielen’. De beschikbare profielen zijn:

• Generic Access (zeer algemeen profiel voor als geen van de andere profielen het doen)

• Object Push (om objecten ongevraagd naar een ander station toe te kunnen stuwen)

• Hardcopy Cable Replacement (voor het gebruik van Bluetooth-printers)

• File Transfer (specifiek profiel voor het overdragen van bestanden)

• Serial Port (simuleert een seriële poortverbinding tussen twee stations)

• Synchronization (synchronisatieprofiel)

• LAN Access (simuleert een Ethernetnetwerkverbinding)

• Human Interface Device (gebruikersinterface)

• Dial-Up Networking (simuleert een externe toegangsverbinding zoals u gebruikt bij uitbellen met een modem)

Ondersteundeprofielen Uw USB-adapter maakt het volgende mogelijk – zonder kabels:

• PIM-data uitwisselen

• Toegang tot dial-up-netwerk

• Visitekaartjes verzenden en ontvangen

• Verbinding maken met lokale netwerken (Local Area Networks)

• Verbinding maken met muizen en toetsenborden

• ActiveSync ® -sessies uitvoeren

• Verbinding maken met seriële poorten De hoofdfuncties van de Bluetooth-omgeving zijn ondermeer:
• Het tot stand brengen van verbindingen met externe apparaten (op afstand)

Ondersteundeprofielen Software-installatie onder Windows 98 SE, Me, 2000 en XP Ga als volgt te werk om de software voor de USB-adapter te installeren: Let op: De installatieprocedure voor Windows XP kan op sommige onderdelen afwijken van die voor Windows 98 SE, Me en 2000. Let op: Steek de USB-adapter niet in de USB-poort voordat u de software hebt geïnstalleerd.

1. Plaats de cd-rom met installatiesoftware

in het optische station van de pc.

2. Het “Software InstallShield Wizard”venster verschijnt. Klik op “Next”

(Volgende) om de installatieprocedure te starten.

Ondersteundeprofielen

3. Kies “I accept the terms in

4. Geef aan op welke lokatie de software

the license agreement” (Ik accepteer de voorwaarden van de licentieovereenkomst) als u akkoord gaat met de voorwaarden. Klik op “Next” (Volgende) om verder te gaan. en het stuurprogramma op uw harde schijf moeten worden geïnstalleerd. Wij adviseren u de software te installeren in de standaarddirectory “C:\ProgramFiles\ belkin\Bluetooth\ Software\”. Klik op “Next” (Volgende) om verder te gaan.

Ondersteundeprofielen

5. Bevestig dat de software voor het

6. De InstallShield Wizard begint met het

apparaat klaar is voor installatie en klik op “Install” (Installeren). installeren van de Bluetooth-software van Belkin. De installatie kan enkele minuten duren.

Ondersteundeprofielen

7. Tijdens het installatieproces kan het gebeuren dat u gevraagd wordt uw USBadapter

aan te sluiten. Als uw USB-adapter op dat moment niet is aangesloten op uw computer, steek hem dan in een vrije USB 1.1-poort van uw desktop- of notebookcomputer en klik op “OK” om verder te gaan. Klik op “Cancel” (Annuleren) om verder te gaan met installeren, zonder dat het Bluetooth-apparaat is aangesloten. Raadpleeg het hoofdstuk “Hardware-installatie” in deze handleiding voor instructies voor het installeren van hardware. Let op: Als u op een gegeven moment tijdens de installatie een “Device Signature Notice” (Melding apparaathandtekening) ontvangt, klik dan op “Yes” (Ja) of “OK” om verder te gaan met installeren.

Ondersteundeprofielen

8. Bevestig dat de software-installatie voltooid is; klik “Finish” (Voltooien) en start uw

systeem opnieuw op wanneer dat van u gevraagd wordt.

Hardware - Installatie Hardware-installatie onder Windows 98 SE, Me, 2000 en XP Voer de onderstaande instructies uit om uw USB-adapter op uw pc aan te sluiten. Let op: Uw USB-adapter is gevoelig voor statische elektriciteit. Deze kan de gevoelige elektrische componenten van de adapter beschadigen. Om uw apparaat te beschermen, moet u altijd eerst het metalen chassis van uw computer aanraken voordat u de USBadapter in de hand neemt. Hierdoor wordt eventuele elektrostatische lading geaard. Raak de metalen connector niet aan wanneer u de USB-adapter in de hand neemt. Bij droog weer of als u op vloeren met vast tapijt loopt kan uw lichaam een elektrostatische lading krijgen.

1. Sluit de USB-adapter rechtstreeks aan

op een vrije USB-A-connector van uw desktopof notebookcomputer. U moet nu de melding krijgen dat uw systeem een nieuw USBapparaat heeft gevonden.

2. Kies “Install from a list or specific location”

(Installeren vanaf een lijst of specifieke lokatie); en klik “Next” (Volgende).

Hardware - Installatie

3. Blader naar de lokatie van het

4. Als u de volgende “Hardware

stuurprogramma voor het apparaat “:\ProgramFiles\Belkin\Bluetooth\ Software\bin\” en klik op ‘Next’ (Volgende). installation notice” (hardwareinstallatiemelding) ontvangt, klik dan op “Continue Anyway” (Toch doorgaan) om het installatieproces voort te zetten.

Hardware - Installatie

5. Er verschijnt een venster met de bevestiging dat de hardware is geïnstalleerd;

klik op “Finish” (Voltooien) om het installatieproces te voltooien.

Wizard voor de Eerste Configuratie Het configureren van uw computer voor Windows 98 SE, Me, 2003 en XP

1. Zodra de installatie is voltooid zal de “Initial Bluetooth Configuration Wizard”

u hiervan op de hoogte stellen. Deze Wizard zal u helpen bij de eerste setup van uw Bluetooth-apparaat. Volgt u alstublieft de aanwijzingen van de Wizard.

2. Geef uw computer een “vriendelijke” naam. Deze naam zal verschijnen als uw

computer door andere Bluetooth-apparaten wordt herkend.

Wizard voor de Eerste Configuratie

3. Kies in het dropdown-menu het type

4. Volg de aanwijzingen van de Wizard

computer waarop u uw USB-adapter heeft geïnstalleerd. voor het configureren van de Bluetoothdiensten die deze computer beschikbaar zal stellen aan andere Bluetooth-apparaten.

Wizard voor de Eerste Configuratie

5. Kies de Bluetooth-diensten die uw

6. Als u nog een Bluetooth-apparaat

computer zal verlenen. De door uw type computer meest gebruikte diensten zijn standaard ingeschakeld. hebt dat u wilt configureren zodat u computer van zijn diensten gebruik kan maken, klik dan “Next”. Zo niet, klik dan “Skip” (Overslaan).

Software Deïnstalleren Software onder Windows 98 SE, Me, 2000 en XP deïnstalleren Voer de onderstaande instructies uit om uw USB-adapter te deïnstalleren.

1. Plaats de cd-rom die u bij uw USB-adapter hebt gekregen

in het optische station van uw computer.

2. De “InstallShield Wizard” moet automatisch worden geladen. Is dat niet het geval,

zoek de wizard dan op de cd-rom op en voer “Setup.exe” uit.

3. Het “InstallShield”-venster zou nu moeten verschijnen. Klik op “Next”

(Volgende) om verder te gaan met deïnstalleren.

Verklarende Woordenlijst Authenticatie Beveiligingsfunctie die gebruikers verplicht een numeriek wachtwoord te verifiëren voordat gegevens kunnen worden uitgewisseld. Authorisatie Beveiligingsfunctie die om toestemming van de gebruiker vraagt voordat een andere gebruiker toestemming krijgt tot het delen van data. Bluetooth-omgeving Een verzameling Bluetooth-apparaten. Gebonden apparaat Wordt herkend door uw apparaat zodat authenticatie of authorisatie niet nodig is. Apparaat Apparaat dat beschikt over Bluetooth-technologie. Apparaatadres Uniek elektronisch adres van een Bluetooth-apparaat.

Verklarende Woordenlijst Device Discovery Apparaten opsporen Lokaliseren en herkennen van het ene Bluetooth-apparaat door een ander Bluetooth-apparaat. Apparatengroep Verzameling van verschillende Bluetooth-apparaten in een groep, meestal voor het uitvoeren van gelijksoortige taken. Apparaatnaam Naam die een Bluetooth-apparaat opgeeft wanneer het door een andere apparaat wordt ontdekt. Service Discovery Bepaalt welke toepassingen andere apparaten en uw apparaat gemeenschappelijk hebben.

Wij, Belkin Corporation, gevestigd 501 West Walnut Street, Compton, CA 90220, Verenigde Staten van Amerika, verklaren hierbij dat wij er volledig verantwoordelijk voor zijn dat de producten met artikelnummers F8T008 en F8T009 waarop deze verklaring van toepassing is, voldoen aan Deel 15 van de FCC-voorschriften. Het gebruik van het apparaat is onderworpen aan de volgende twee voorwaarden: (1) dit apparaat mag geen schadelijke storingen veroorzaken, en (2) dit apparaat moet ongevoelig zijn voor storingen van buitenaf, waaronder storingen die de werking van het apparaat nadelig kunnen beïnvloeden. Let op: Blootstelling aan radiofrequente straling. Het door dit apparaat uitgestraalde vermogen ligt ver beneden de hiervoor in de FCC-voorschriften vastgelegde grenswaarden. Het apparaat dient desondanks te worden gebruikt op een zodanige manier dat de mogelijkheid van menselijk contact tijdens normaal gebruik tot een minimum wordt beperkt. Wanneer een externe antenne wordt verbonden met het apparaat, dient de antenne zodanig te worden geplaatst dat de mogelijkheid van menselijk contact tijdens normaal gebruik tot een minimum wordt beperkt. Om de mogelijkheid van het overschrijden van de FCC-normen voor blootstelling aan radiofrequentie-energie te voorkomen, dient de afstand tussen mensen en de antenne tenminste 20 cm te zijn tijdens normaal gebruik. Kennisgeving van de Federal Communications Commission Deze apparatuur is getest en voldoet aan de normen voor digitale apparaten uit klasse B, zoals vastgelegd in Deel 15 van de FCC-voorschriften. Deze grenswaarden zijn vastgesteld teneinde een redelijke bescherming te bieden tegen schadelijke interferenties bij apparaten die bedoeld zijn voor gebruik in de woonomgeving.

Informatie Deze apparatuur genereert en gebruikt radiofrequentie-energie en kan deze uitstralen. Indien het bovengenoemde apparaat niet volgens de aanwijzingen wordt geïnstalleerd en gebruikt, kan het schadelijke storingen in de ontvangst van radio- en televisie-uitzendingen veroorzaken. Dit kan worden vastgesteld door de apparatuur uit- en in te schakelen. De gebruiker wordt aangeraden te trachten de storing op te heffen door het treffen van een of meer van de volgende maatregelen:

• Draai de ontvangende antenne in een andere richting of zet de antenne op een andere plaats.
• Vergroot de afstand tussen de apparatuur en het ontvangende apparaat.
• Sluit de apparatuur aan op een stopcontact dat niet tot dezelfde groep behoort als het stopcontact waarop de ontvangende apparatuur is aangesloten.
• Neem contact op met de dealer of een ervaren radio- of televisiemonteur. Wijzigingen In overeenstemming met de FCC-voorschriften moet de gebruiker ervan op de hoogte worden gebracht dat wijzigingen en aanpassingen van dit apparaat die niet expliciet zijn goedgekeurd door Belkin Corporation het recht van de gebruiker om deze apparatuur te bedienen teniet kan doen. Canada-Industry Canada (IC) De draadloze radio van dit apparaat voldoet aan RSS 139 & RSS 210 Industry Canada. Dit apparaat van Klasse B voldoet aan de voorschriften van de Canadese ICES-003. Cet appareil numérique de la classe B conforme á la norme NMB-003 du Canada. Europa - Kennisgeving betreffende de Europese Unie Radioproducten met CE 0678 of CE-aanduiding voldoen aan de R&TTE-richtlijn (1995/5/EC) van de Commissie van de Europese Unie.

Informatie Het voldoen aan deze richtlijn houdt in dat de betreffende apparatuur beantwoordt aan de volgende Europese normen (tussen haakjes zijn de overeenkomstige internationale normen vermeld).

• EN 60950 (IEC60950) – Productveiligheid
• EN 300 328 Technische vereisten voor radio-apparatuur
• ETS 300 826 Algemene EMC-vereisten voor radio-apparatuur. Om het type zender vast te stellen, kunt u het identificatielabel op uw Belkin-product controleren. Producten met het CE-merk voldoen aan de Richtlijn voor Elektromagnetische Compatibiliteit (89/336/EEC) en aan de Richtlijn voor Laagspanningsapparatuur (72/23/EEC) van de Commissie van de Europese Economische Gemeenschap. Het voldoen aan deze richtlijn houdt in dat de betreffende apparatuur beantwoordt aan de volgende Europese normen (tussen haakjes zijn de overeenkomstige internationale normen vermeld).
• EN 55022 (CISPR 22) – Elektromagnetische interferentie
• EN 60950 (IEC60950) – Productveiligheid Producten die de radiozender bevatten worden voorzien van de CE 0678 of CE-aanduiding en kunnen ook het CE-logo dragen.

Informatie Levenslange fabrieksgarantie Belkin Corporation biedt garantie op dit product gedurende de garantieperiode voor zover het materiaalen fabricagefouten betreft. In geval van defecten heeft Belkin de keuze tussen een gratis reparatie of vervanging, op voorwaarde dat het product binnen de garantieperiode wordt teruggebracht naar de leverancier en dat de transportkosten aan de leverancier vooruitbetaald worden. Het vertonen van een aankoopbewijs kan worden verlangd. Deze garantie geldt niet voor beschadigingen ontstaan door ongelukken, misbruik, verkeerd gebruik of verkeerde toepassing en evenmin wanneer het product zonder schriftelijke toestemming van Belkin is gewijzigd; of als het Belkin-serienummer is verwijderd of veranderd. ER KAN ALLEEN EEN BEROEP WORDEN GEDAAN OP DE BOVENSTAANDE GARANTIES EN TOEZEGGINGEN, ONGEACHT ENIGE ANDERE UITDRUKKELIJKE OF IMPLICIETE VERBALE OF SCHRIFTELIJKE UITINGEN. BELKIN VERWERPT MET NAME ELKE EN ALLE IMPLICIETE GARANTIE(S), WAARONDER GARANTIES INZAKE VERKOOPBAARHEID EN/OF GESCHIKTHEID VOOR EEN BEPAALDE TOEPASSING. Leveranciers, vertegenwoordigers en werknemers van Belkin zijn niet gemachtigd deze garantie op enigerlei wijze te wijzigen, te verlengen of uit te breiden. BELKIN IS NIET AANSPRAKELIJK VOOR SPECIFIEKE SCHADE, INCIDENTELE SCHADE OF GEVOLGSCHADE TEN GEVOLGE VAN HET NIET NAKOMEN VAN DE GARANTIE, OF TEN GEVOLGE VAN ENIG ANDER JURIDISCH CONFLICT, WAARONDER, MAAR NIET UITLSUITEND WINSTDERVING, PRODUCTIETIJDVERLIES, GOODWILL, BESCHADIGING VAN PROGRAMMA’S OF GEGEVENS DIE ZIJN OPGESLAGEN IN OF WORDEN GEBRUIKT DOOR BELKIN-PRODUCTEN, EN HET OPNIEUW PROGRAMMEREN OF REPRODUCEREN ERVAN. In sommige staten of landen is het niet toegestaan om incidentele schade, gevolgschade en impliciete garanties uit te sluiten, in dat geval gelden de bovenstaande garantiebeperkingen wellicht niet voor u. Deze garantie verleent u specifieke rechten, maar afhankelijk van de staat of het land waarin u zich bevindt, beschikt u mogelijk ook over andere rechten.

Bluetooth™ USB-adapter Belkin Corporation 501 West Walnut Street, Compton, CA 90220-5221, USA +1 310 898 1100 +1 310 898 1111 fax Belkin B.V. Starparc Building, Boeing Avenue 333 1119 PH Schiphol-Rijk, Nederland +31 (0) 20 654 7300 +31 (0) 20 654 7349 fax Belkin SAS 130 rue de Silly 92100 Boulogne-Billancourt, Frankrijk +33 (0) 1 41 03 14 40 +33 (0) 1 41 31 01 72 fax Belkin Ltd. Express Business Park, Shipton Way Rushden NN10 6GL, Verenigd Koninkrijk +44 (0) 1933 35 2000 +44 (0) 1933 31 2000 fax Belkin GmbH Hanebergstrasse 2 80637 Munich, Duitsland +49 (0) 89 143405 0 +49 (0) 89 143405 100 fax Belkin Nordic Knarrarnäsgatan 7 164 40 Kista, Zweden +46 (0) 8 5229 1870 +46 (0) 8 5229 1874 fax Belkin technische ondersteuning Europe: 00 800 223 55 460 © 2005 Belkin Corporation. Alle handelsnamen zijn geregistreerde handelsmerken van de betreffende rechthebbenden. De naam Bluetooth en de Bluetooth-handelsmerken zijn eigendom van Bluetooth SIG, Inc., en deze worden door Belkin Components in licentie gebruikt. Mac, Mac OS en Apple zijn handelsmerken van Apple Computer, Inc., die gedeponeerd zijn in de Verenigde Staten en andere landen. Adaptador para USB Bluetooth
