MANUALE UTENTE ADAPTATEUR USB BLUETOOTH #F8T009FR BELKIN

Adattatore USB Bluetooth™ Per collegare tra loro i vostri computer e le (vostre) periferiche senza l’utilizzo di cavi.

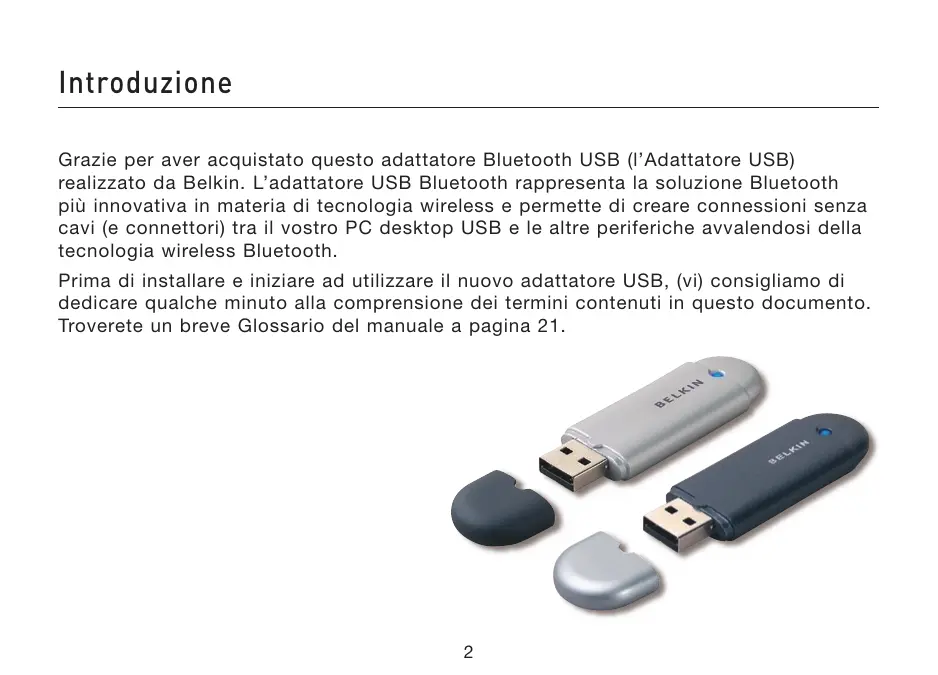

Introduzione Grazie per aver acquistato questo adattatore Bluetooth USB (l’Adattatore USB) realizzato da Belkin. L’adattatore USB Bluetooth rappresenta la soluzione Bluetooth più innovativa in materia di tecnologia wireless e permette di creare connessioni senza cavi (e connettori) tra il vostro PC desktop USB e le altre periferiche avvalendosi della tecnologia wireless Bluetooth. Prima di installare e iniziare ad utilizzare il nuovo adattatore USB, (vi) consigliamo di dedicare qualche minuto alla comprensione dei termini contenuti in questo documento. Troverete un breve Glossario del manuale a pagina 21.

Caratteristiche del Prodotto L’adattatore USB è conforme alla versione standard 1.2 Bluetooth ed offre:

• Conformità alle attuali specifiche Bluetooth v1.2
• Alimentazione USB via bus: non richiede alcun alimentatore esterno
• Supporto Microsoft ® Windows ® 98 SE, Me, 2000, e XP
• Compatibilità con Mac OS ® X v10.3 e superiore*
• Funzionamento fino a 10 metri (F8T009) o 100 metri (F8T008) di distanza*
• Connessioni da punto a multipunto
• Supporto di velocità di trasferimento dei dati che raggiungono i 723/57.6Kbps
• Protezione integrata: crittografia di sicurezza ed autenticazione fino a 128 bit
• Compatibilità con i computer desktop e portatili dotati di porte USB
• Driver e software per Mac OS X sono forniti da Apple ® . ** i 10/100 m di copertura dipendono dalle condizioni ambientali, dal numero di utenti e dalla presenza di altre periferiche wireless nelle immediate vicinanze.

Requisiti del Sistema Requisiti del sistema per PC

• Computer PC compatibile e CPU con una velocità da 200 MHz e oltre
• Memoria: 64MB o oltre, 128MB consigliata
• Una porta USB disponibile, standard USB 1.1
• Windows 98 SE, Me, 2000, e XP Requisiti del sistema per Mac®
• Una porta USB disponibile, standard USB 1.1
• Mac OS X v10.3 e superiore* *Driver e software per Mac OS X sono forniti da Apple.

Contenuto della Confezione

• Adattatore USB Bluetooth
• CD-ROM per l’installazione del software e di documentazione
• Manuale (d’uso) Utente
• Guida di installazione rapida
• Cartolina di registrazione Per una spiegazione completa riguardante il software Belkin Bluetooth, vedere il manuale contenuto nel CD-ROM fornito.

Specifiche Adattatore USB Dimensioni: 58mm (lung) x 18mm (largh) x 8mm (alt) da 2,4 a 2,4835GHz Peso:

(F8T008) 4~20 dBm, Classe I (F8T009) -6~4 dBm, Classe II Temperatura d’esercizio: da 0 a 70 gradi Celsius Sensibilità: <0.1% BER a -80 dBm Velocità di trasmissione dati: Temperatura di conservazione: da -30 a 80 gradi Celsius 723/57.6Kbps Umidità: 5-90 % (non condensante) Tensione erogata: 5.0V DC Corrente nominale: 100mA (Spread Spectrum) Spettro di Frequenza: FHSS (Frequency Hopping Spread Spectrum) Modulazione: GFSK (Gussian Frequency Shift Keying) Certificazioni: FCC, CE, ICES, C-Tick, BQB, WHQL per XP Conformità Bluetooth: Versione 1.2 Interfaccia fisica: USB UHCI/OHCI conforme 1.2 Frequenza Operativa: Potenza erogata: Potenza tipica Consumo: Distanza Operativa: Topologia della rete: (F8T008) Tx: 150mA, Rx 80mA (F8T009) Tx: 65mA, Rx 45mA (F8T008) di raggio (F8T009) di raggio 100 metri al coperto 10 metri al coperto Da punto a multipunto Pacchetti supportati: Pacchetto a 1/3/5 slot Garanzia: Garanzia a vita del produttore Funzionamento: Master/Slave: Lingue supportate: Stabilità di frequenza: +/- 10PPM Inglese, tedesco, giapponese, spagnolo, francese Indicatore LED: Acceso /Movimento dati Tipo di antenna: Integrata, 0 +/- 1 dBi Le specifiche sono soggette a variazioni senza obbligo di preavviso.

Profili Supportati I servizi supportati dall’adattatore USB sono definiti “Profili”. I profili disponibili comprendono:

• Connessione in rete mediante accesso remoto

Profili Supportati Questo adattatore USB consente di eseguire le seguenti operazioni, senza cavi:

• Trasferimento dei file

• Connessione alle porte seriali

• Accesso alla connessione in rete mediante accesso remoto

• Connessione alle reti locali

• Connessione a mouse e tastiere

• Esecuzione di una sessione ActiveSync ®

• Invio o scambio di biglietti da visita Le funzioni base del servizio Bluetooth Neighborhood comprendono:
• Impostazione dei collegamenti con le periferiche remote

Installazione del Software Installazione del software per Windows 98 SE, Me, 2000, e XP Per installare il software per l’adattatore USB, seguire le istruzioni indicate di seguito: Nota: il processo di installazione per Windows XP potrebbe sembrare leggermente diverso da Windows 98 SE, Me, e 2000. Nota: non inserire l’adattatore USB nella porta prima di eseguire l’installazione del software.

1. Inserire il CD-ROM di installazione del

software nell’apposito drive del PC.

InstallShield Wizard” (Installazione guidata del software). Fare clic su “Next” (Avanti) per avviare il processo di installazione.

Installazione del Software

3. Scegliere “I accept the terms in

4. Specificare la destinazione nella quale

the license agreement”(Accetto le condizioni nel contratto di licenza) per confermare l’adesione al contratto. Fare clic su “Next” (Avanti) per continuare. i file del software saranno installati nel proprio disco fisso. E’ consigliabile installare il software nella directory predefinita “C:\Program Files\belkin\ Bluetooth\Software\”. Fare clic su “Next” (Avanti) per continuare.

Installazione del Software

5. Confermare che il software della

6. Il programma di installazione

periferica è pronto per essere installato e fare clic su “Install”(Installa). guidata InstallShield Wizard inizierà l’installazione del Software Bluetooth Belkin. Questa operazione potrebbe richiedere alcuni minuti.

Installazione del Software

7. Durante il processo di installazione vi potrebbe essere richiesto di inserire

l’adattatore USB. Se l’adattatore USB non fosse stato ancora collegato al computer, lo si potrà inserire nella porta USB 1.1 del proprio computer desktop o notebook e fare quindi clic su “OK” per continuare. Fare clic su “Cancel” (Cancella) per continuare l’installazione senza la periferica Bluetooth inserita. Vedere la sezione in questo Manuale Utente intitolata “Installazione hardware” per avere maggiori informazioni su come installare l’hardware. Nota: se in un qualsiasi momento durante il processo di installazione compare il messaggio “Driver Signature Notice”(Segnalazione di firma driver), fare clic su “OK” per continuare il processo di installazione.

Installazione del Software

8. Confermare il completamento dell’installazione del software;

fare clic su “Finish” (Fine) e riavviare il sistema se così indicato.

Installazione Hardware Installazione dell’hardware per Windows 98 SE, Me, 2000, e XP Seguire le (seguenti) istruzioni per installare l’adattatore USB nel proprio PC. Nota: l’adattatore USB è sensibile all’elettricità statica, che può danneggiare i suoi delicati componenti elettronici. Per proteggere la propria periferica, toccare sempre la struttura in metallo del computer prima di manipolare l’adattatore USB. In questo modo, qualsiasi potenziale scarica elettrica sarà liberata a terra. Evitare di toccare il connettore in metallo durante la manipolazione dell’adattatore USB. Stando in un ambiente secco o attraversando un pavimento in moquette potreste caricarvi di energia elettrostatica.

1. Collegare l’adattatore USB direttamente ad

un connettore USB di tipo A disponibile sul computer desktop o notebook. Il sistema dovrebbe registrare la nuova periferica USB trovata.

2. Selezionare “Install from a list or specific

location”; “Installa da un elenco o da una specifica posizione (avanzata)” e fare clic su “Next” (Avanti).

Installazione Hardware

3. Sfogliare fino a trovare la posizione del

4. Se dovesse comparire il seguente

driver periferica “:\Program Files\Belkin\ Bluetooth\Software\bin\”, quindi fare clic su “Next” (Avanti). messaggio “Hardware installation notice” (Avviso di installazione hardware), fare clic su “Continue Anyway” (Ignora) per continuare il processo di installazione.

Installazione Hardware

5. Compare una finestra che conferma il completamento dell’installazione hardware,

fare clic su “Finish” (Fine) per completare il processo di installazione.

Programma di Configurazione Iniziale Facilitata Configurazione del proprio computer per 98 SE, Me, 2000, e XP

1. Una volta terminato il processo di installazione, compare il segnale “Initial Bluetooth

Configuration Wizard” (Programma di configurazione guidata iniziale Bluetooth). Questo programma ha lo scopo di fornire le informazioni necessarie per eseguire la configurazione iniziale della (vostra) periferica Bluetooth. Seguire le indicazioni di questo programma.

2. Assegnare al proprio computer un nome facile da ricordare. Questo nome sarà

visualizzato quando il vostro computer sarà rilevato da altre periferiche Bluetooth.

Programma di Configurazione Iniziale Facilitata

3. Scegliere il tipo di computer nel quale

4. Continuare con il programma di

è stato installato l’adattatore USB dal menu a discesa. configurazione guidata per gli altri servizi resi disponibili dal computer per le (altre) periferiche Bluetooth che saranno utilizzate. Fate clic su “Next” (Avanti).

Programma di Configurazione Iniziale Facilitata

5. Scegliere i servizi Bluetooth previsti

6. Se si dovesse disporre di un’altra periferica

dal proprio computer. Il servizio più comune per il proprio tipo di computer sarà scelto come servizio predefinito. Bluetooth e si volesse configurare il modo in cui questo computer dovrà sfruttarne i servizi, fare clic su “Next” (Avanti). Altrimenti, fare clic su “Skip” (Ignora).

Disinstallazione del Software Disinstallazione del software per Windows 98 SE, Me, 2000, e XP Seguire le seguenti istruzioni per disinstallare l’adattatore USB dal proprio PC.

1. Inserire il CD fornito con l’Adattatore USB.

2. Il programma “InstallShield Wizard” (Installazione guidata) dovrebbe caricarsi

automaticamente. In caso contrario, sfogliare le opzioni disponibili nel CD ed eseguire il file “Setup.exe”.

3. Ora dovrebbe apparire la finestra “InstallShield Wizard” (Installazione guidata). Fare

clic su “Next” (Avanti) per continuare il processo di disinstallazione.

Glossario Autenticazione Funzione di sicurezza che prevede che gli utenti verifichino una password numerica prima di scambiare i dati. Autorizzazione Funzione di sicurezza che richiede l’approvazione dell’utente prima che un altro utente possa scambiare i dati. Bluetooth Neighborhood Una serie di periferiche Bluetooth. Periferica consolidata Riconosciuta dalla propria periferica in modo da non richiedere alcuna autenticazione o autorizzazione. Periferica Periferica attivata dalla tecnologia Bluetooth.

Glossario Indirizzo periferica Indirizzo elettronico unico di una periferica Bluetooth. Device Discovery (Rilevazione delle periferiche) Il posizionamento e il riconoscimento di una periferica Bluetooth da parte di un’altra periferica. Gruppo di periferiche Raggruppamento di diverse periferiche Bluetooth in un unico insieme, generalmente per eseguire le operazioni correlate. Nome della periferica Nome che una periferica Bluetooth fornisce quando rilevata da un’altra periferica. Service Discovery (Rilevazione dei servizi) Determina quali sono le applicazioni che altre periferiche hanno in comune con la propria.

Informazioni DICHIARAZIONE DI CONFORMITÀ CON LE LEGGI FCC

PER LA COMPATIBILITÀ’ ELETTROMAGNETICA

Noi sottoscritti, Belkin Corporation, con sede al 501 West Walnut Street, Compton, CA 90220, dichiariamo sotto la nostra piena responsabilità che il prodotto F8T008, F8T009, cui questa dichiarazione si riferisce, è conforme all’art. 15 delle norme FCC. Le condizioni fondamentali per il funzionamento sono le seguenti: (1) il dispositivo non deve causare interferenze dannose e (2) il dispositivo deve accettare qualsiasi interferenza ricevuta, comprese eventuali interferenze che possano causare un funzionamento anomalo. Cautela: esposizione alle radiazioni di radiofrequenza La potenza in uscita irradiata da questa periferica è molto inferiore ai limiti di esposizione alla radiofrequenza FCC. Tuttavia, la periferica dovrà essere utilizzata in modo da ridurre al minimo il potenziale rischio di contatto umano nel corso del suo funzionamento. Se la periferica viene collegata ad un’antenna esterna, l’antenna deve essere posizionata in modo da ridurre al minimo il potenziale rischio di contatto umano nel corso del suo funzionamento. Per evitare un eventuale superamento dei limiti di esposizione alle radiofrequenze FCC, non è consentito avvicinarsi all’antenna di oltre 20 cm nel corso del normale funzionamento. Informazione della Commissione Federale per le Comunicazioni Questa attrezzatura è stata testata ed è risultata conforme ai limiti previsti per le periferiche digitali di classe B, in conformità alla Sezione 15 delle Regole FCC. Questi limiti sono stati stabiliti per fornire un livello di protezione ragionevole contro eventuali interferenze dannose in un’installazione di tipo domestico.

Informazioni Questo dispositivo genera, utilizza e può emettere energia in radiofrequenza. Se non installato ed utilizzato in conformità alle istruzioni, può causare interferenze dannose alla ricezione radio o televisiva, rilevabili al momento dell’accensione o dello spegnimento del dispositivo. L’utente è invitato a tentare di correggere l’interferenza mediante una delle seguenti misure:

• Modificando la direzione o la posizione dell’antenna ricevente.
• Aumentando la distanza tra il dispositivo ed il ricevitore.
• Collegando il dispositivo ad una presa di un circuito diversa da quella cui è collegato il ricevitore.
• Consultando il rivenditore o un tecnico radio/TV specializzato. Modifiche Le indicazioni FCC prevedono che l’utente venga informato del fatto che eventuali variazioni o modifiche apportate a questo dispositivo non espressamente approvate da Belkin Corporation potrebbero annullare la facoltà dell’utente di utilizzare il dispositivo. Canada- Industry Canada (IC) L’apparecchio radio wireless di questo dispositivo è conforme alle indicazioni RSS 139 & RSS 210 Industry Canada. Questo dispositivo digitale di Classe B è conforme alle indicazioni canadesi ICES-003. Cet appareil numérique de la classe B conforme á la norme NMB-003 du Canada. Europa –Comunicato dell’Unione Europea I prodotti radio con la sigla di avvertenza CE sono conformi alla direttiva R&TTE (1995/5/CE) emessa dalla Commissione della Comunità Europea.

Informazioni La conformità a tale direttiva implica la conformità alle seguenti norme europee (tra parentesi sono indicati i rispettivi standard internazionali).

• EN 60950 (IEC60950) – Sicurezza del prodotto
• EN 300 328 - Requisiti tecnici per apparecchi radio
• ETS 300 826 Indicazioni generali di compatibilità elettromagnetica per apparecchi radio. Per stabilire il tipo di trasmettitore utilizzato, verificare la targhetta di identificazione del proprio prodotto Belkin. I prodotti con il marchio CE sono conformi alla Direttiva EMC (89/336/CEE) e alla Direttiva per la Bassa Tensione (72/23/CEE) emesse dalla Commissione della Comunità Europea. La conformità a tali direttive implica la conformità alle seguenti norme europee (tra parentesi sono indicati i rispettivi standard internazionali).
• EN 55022 (CISPR 22) – Interferenze elettromagnetiche
• EN 55024 (IEC61000-4-2,3,4,5,6,8,11) - Immunità elettromagnetica
• EN 61000-3-2 (IEC610000-3-2) – Linea di tensione costante
• EN 61000-3-3 (IEC610000) – Linea di tensione incostante
• EN 60950 (IEC60950) – Sicurezza del prodotto I prodotti che contengono il radio trasmettitore sono contrassegnati con il marchio CE e possono anche riportare il logo CE.

Informazioni Garanzia a vita del produttore Belkin Corporation garantisce che, per il periodo di validità della garanzia, questo prodotto non presenterà difetti di materiale e lavorazione. Qualora venisse rilevata un’anomalia, Belkin provvederà, a propria discrezione, a riparare o sostituire il prodotto gratuitamente, a condizione che sia restituito entro il periodo di garanzia, con le spese di trasporto prepagate, al rivenditore Belkin autorizzato da cui è stato acquistato il prodotto. Potrebbe venire richiesta la prova di acquisto. Questa garanzia non sarà valida nel caso il prodotto sia stato danneggiato accidentalmente, per abuso, uso non corretto o non conforme, qualora sia stato modificato senza il permesso scritto di Belkin, o nel caso il numero di serie Belkin fosse stato cancellato o reso illeggibile. LA GARANZIA E LE ISTRUZIONI DI CUI SOPRA PREVALGONO SU QUALSIASI ALTRO ACCORDO, SIA ORALE CHE SCRITTO, ESPRESSO O IMPLICITO. BELKIN DECLINA (SPECIFICATAMENTE) QUALSIASI OBBLIGO DI GARANZIA IMPLICITO COMPRESE, SENZA LIMITI, LE GARANZIE DI COMMERCIABILITÀ O IDONEITÀ AD UN PARTICOLARE SCOPO. Nessun rivenditore, agente o dipendente Belkin è autorizzato ad apportare modifiche, ampliamenti o aggiunte alla presente garanzia. BELKIN DECLINA QUALSIASI RESPONSABILITÀ PER EVENTUALI DANNI SPECIALI, ACCIDENTALI, DIRETTI O INDIRETTI IMPUTABILI AD UN’EVENTUALE VIOLAZIONE DELLA GARANZIA O IN BASE A QUALSIASI ALTRA TEORIA LEGALE, COMPRESI, MA NON SOLO, I CASI DI MANCATO GUADAGNO, INATTIVITÀ, DANNI O RIPROGRAMMAZIONE O RIPRODUZIONE DI PROGRAMMI O DATI MEMORIZZATI O UTILIZZATI CON I PRODOTTI BELKIN. Alcuni Stati non consentono l’esclusione o la limitazione dei danni accidentali o diretti, pertanto i limiti di esclusione di cui sopra potrebbero non essere il vostro caso. Questa garanzia consente di godere di diritti legali specifici ed eventuali altri diritti che possono variare di stato in stato.
