Marque	BELKIN
Modèle	F5U217
Type de produit	Hub USB 2.0 à haut débit
Nombre de ports	4 (1 amont + 3 aval)
Débit maximal	480 Mbps (USB 2.0)
Compatibilité	USB 2.0 et USB 1.1
Alimentation	Secteur (adaptateur CA inclus) ou bus (pour périphériques faible puissance)
Tension d'entrée adaptateur	100-240 V CA
Tension de sortie adaptateur	5 V CC, 2,4 A
Voyants LED	1 LED alimentation (rouge) ; 3 LED ports (vert/ambre)
Protection	Détection et protection contre les surintensités
Systèmes d'exploitation supportés	Windows 98 SE, Me, 2000, XP
Contenu de l'emballage	Hub, adaptateur secteur, manuel utilisateur
Certifications	FCC, CE
Garantie	Garantie à vie limitée Belkin
Température de fonctionnement	5 °C à 40 °C
Température de stockage	-20 °C à 60 °C
Matériau du boîtier	Plastique
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques.

FOIRE AUX QUESTIONS - F5U217 BELKIN

Comment installer le hub BELKIN F5U217 ?

Branchez l'adaptateur secteur dans une prise murale, puis connectez le câble USB du hub à un port USB de votre ordinateur. Les périphériques USB se branchent ensuite sur les ports aval.

Quels systèmes d'exploitation sont compatibles avec ce hub ?

Le hub est compatible avec Windows 98 SE, Me, 2000 et XP. Pour les versions ultérieures, des pilotes peuvent être nécessaires.

Puis-je connecter des périphériques USB 1.1 sur ce hub USB 2.0 ?

Oui, le hub est rétrocompatible USB 1.1. Les périphériques USB 1.1 fonctionneront à leur vitesse native (12 Mbps).

Que signifient les différentes couleurs des LEDs ?

La LED d'alimentation est rouge quand le hub est opérationnel. Les LEDs des ports sont vertes pour un fonctionnement normal, ambres pour une erreur, et clignotantes en cas d'atténuation logicielle ou matérielle.

Le hub a-t-il besoin d'une alimentation externe ?

Pour des périphériques de forte puissance (disques durs, etc.), l'adaptateur secteur fourni est nécessaire. Pour des périphériques de faible puissance (souris, clavier), le hub peut fonctionner sans adaptateur.

Combien de périphériques puis-je connecter au total ?

Le hub permet de connecter jusqu'à 127 périphériques USB en chaînant plusieurs hubs, à condition de respecter la limite de courant par port (500 mA max).

Le hub fonctionne-t-il avec un ordinateur équipé uniquement de ports USB 1.1 ?

Oui, mais il se limitera alors à la vitesse USB 1.1 (12 Mbps). Pour profiter du haut débit (480 Mbps), l'ordinateur doit disposer d'un contrôleur USB 2.0.

Que faire si mon ordinateur ne détecte pas le hub ?

Vérifiez les connexions, branchez le hub directement sur un port de l'ordinateur (pas via un autre hub). Redémarrez l'ordinateur ou réinstallez les pilotes USB. Si l'adaptateur secteur est fourni, utilisez-le.

Où trouver les pilotes pour le mode USB 2.0 ?

Les pilotes sont inclus avec les cartes PCI USB 2.0. Vous pouvez également télécharger les pilotes Belkin les plus récents sur www.belkin.com.

Quelle est la durée de la garantie du hub ?

Belkin offre une garantie à vie limitée contre les défauts de matériel et de fabrication. Pour bénéficier de la garantie, conservez la preuve d'achat.

MODE D'EMPLOI F5U217 BELKIN

Manuel d'utilisateur du concentrateur de poche USB 2.0 à haut débit

ertistiques 2

Spécifications techniques 3

Installation 4

Informations 6

P74081ea-F5U217ea-8-02. qxd 8/28/02 5:47 PM Page 8

Félicitations et merci d'avoir acheté le concentrateur de poche USB 2.0 à haut débit de Belkin (le concentrateur). Le concentrateur offre trois ports USB en aval compatibles avec des dispositifs USB 1.1 (à faible débit et à grande vitesse), ainsi qu'avec les dispositifs USB 2.0 (à haut débit).

Cela signifie que le concentrateur est compatible en amont avec tous vos dispositifs actuels USB 1.1, ainsi que ceux de la nouvelle génération USB 2.0 à haut débit. Cela peut comprendre des périphériques tels que des scanners, des imprimantes, des dispositifs de mémoire de grande capacité et des appareils photos à haute résolution. Le concentrateur est auto-alimenté, ce qui permet d'installer des dispositifs en cascade avec des concentrateurs supplémentaires. Il est possible de connecter jusqu'à 127 dispositifs USB à un seul port. Le concentrateur est également équipé d'une diode électroluminescente en couleur pour chaque port individuel et d'une diode pour l'alimentation principale. Pour toute information complémentaire, prière de se reporter à la section Spécifications techniques.

• Conforme à la Specification USB 2.0 (débits de transmission de 1,5/12/480 Mbps)
• Compatible en amont avec l'USB, Specification 1.1 (débits de transmission 1,5/12 Mbps)
• Compatible avec Windows® 98 SE, Me, 2000 et XP
• Approuvé par l'USB Implementers Forum (USB-IF)
• Répond aux spécifications pour dispositifs « immédiatement utilisables »
• Supporte le remplacement à chaud de dispositifs USB
• Détection et protection contre les surintensités
• Diodes électroluminescentes individuelles d'indication de l'état des ports Trois ports en aval de 480 Mbps
• Entièrement compatible avec des dispositifs USB 1.1 et USB 2.0
• Fonctionne sans alimentation électrique lorsqu'il est utilisé avec des dispositifs de faible puissance tels que des claviers ou souris. Ligne mince et compacte. Stockage / crochet de montage pratique. Câble de dispositif USB intégré.

Contenu de la boîte

• Concentrateur de poche USB 2.0 à haut débit
• Adaptateur de courant alternatif (CA)
• Manuel de l'utilisateur

Specifications techniques

Port en amont 1

Ports en aval 3

Tension pré-port CC +5V

Courant pré-port 500 mA (max.)

Mode d'alimentation électrique Auto-alimenté

Températures d'exploitation de 5°C à 40°C

Températures de stockage de -20°C à 60°C

Boîtier Plastique

Alimentation électrique : Sortie : CC 5V 2,4A

Taille de la prise :

3,5 mm (ext.)

1,0 mm (centre)

Polarité de la prise :

Centre positif

Diode électroluminescente d'alimentation principale

Définitions des couleurs :

Arrêt Non opérationnel

Rouge Opérationnel

Diode électroluminescente d'état de port

Définitions des couleurs :

Arrêt Non opérationnel

Ambre Condition d'erreur

Vert Entièrement opérationnel

Clignotant Arrêt / Vert Atténuation de logiciel

Clignotant Arrêt / Ambre Atténuation de matériel

Installation

1. Branchez l'adaptateur CA dans une prise électrique murale ou un suppresseur de surtension. Branchez le connecteur CC dans la prise d'alimentation CC située sur le côté du concentrateur.

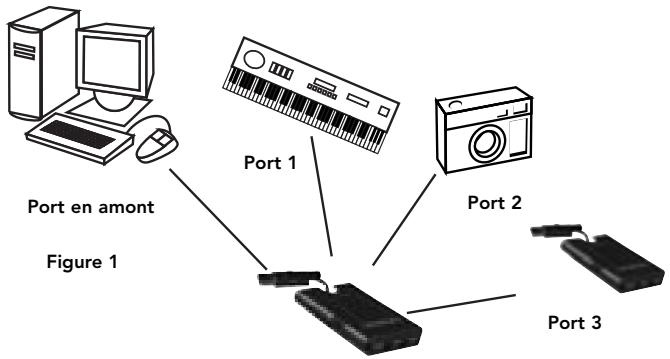

Remarque : Le concentrateur peut être utilisé sans alimentation électrique lors de la connexion de dispositifs de faible puissance tels que des claviers ou souris. Retirez le connecteur de câble USB A de sa baie de stockage intégrée, puis branchez-le dans le port en aval de votre ordinateur ou le port en aval d'un autre concentrateur (voir la Figure 1).

Remarque importante : Le concentrateur doit être connecté à un hôte conforme USB 2.0 pour fonctionner en mode à haut débit (débits de transmission de 480 Mbps). Si le concentrateur est connecté à un hôte conforme à USB 1.1, il ne fonctionnera qu'en mode à faible débit ou grande vitesse (1,5 Mbps / 12 Mbps).

1. Votre système d'exploitation Windows détectera votre

Installation (suite)

concentrateur et installera le support pilote requis (la boîte de dialogue « Install New Hardware Wizard » (Assistant d'installation de nouveau matériel) de Windows peut vous demander d'insérer le CD d'installation de Windows pour effectuer l'installation du pilote).

Remarque importante : Des pilotes de concentrateurs USB 2.0 à haut débit sont inclus avec la plupart des cartes de mise à niveau PCI USB 2.0 et sont préinstallés avec les pilotes de carte PCI. Si vous avez acheté une carte de mise à niveau avant le lancement de la version du support du concentrateur USB 2.0 à haut débit : prière de consulter votre revendeur de cartes PCI pour un pilote USB 2.0 mis à jour. Le pilote USB 2.0 à haut débit de Belkin supporte toutes les cartes concurrentes basées sur le contrôleur d'hôte NEC, à l'exception d'Adaptec. Le pilote le plus récent de Belkin est disponible à www.belkin.com.

Connecteur USB-A Figure 2

1. Branchez le connecteur USB-A du dispositif USB ou un concentrateur supplémentaire dans l'un des ports en aval du concentrateur (voir la Figure 2).

Remarque importante : Après avoir branché un dispositif USB dans le concentrateur pour la première fois, il sera peut-être nécessaire de réinstaller les pilotes USB pour ce dispositif. De même, si vous branchez le dispositif sur un autre port sur le concentrateur, vous devrez peut-être réinstaller les pilotes.

Déclaration de conformite à la réglementation FCC en matière de compatibilité électromagnetique

Nous, Belkin Components, sis au 501 West Walnut Street, Compton CA, 90220, États-Unis, déclarons sous notre seule responsabilité que le produit F5U217

auquel se réfère la présente déclaration, est conforme aux normes énoncées à l'alinéa 15 de la réglementation FCC. Le fonctionnement est assujetti aux deux conditions suivantes : (1) cet appareil ne peut pas provoquer d'interférences nuisibles et (2) cet appareil doit accepter toute interférence reçue, y compris des interférences pouvant entraîner un mauvais fonctionnement.

Déclaration de conformité CE

Nos, Belkin Components, déclarons sous notre seule responsabilité que le produit F5U217, auquel se rapporte la présente déclaration, a été élaboré dans le respect des normes d'émissions EN550022 1998 ainsi que des normes d'immunité EN550024 1998, EN61000-3-2 et EN61000-3-3 en vigueur.

Garantie à vie limitée de belkin components

Belkin Components garantit ce produit à vie contre tout défaut de matériel et de fabrication. Si l'appareil s'avère défectueux, Belkin le répare ou le remplace gratuitement, à sa discrétion, à condition que le produit soit retourné, port payé, pendant la durée de validité de la garantie, au dépôt Belkin agréé auprès duquel le produit a été acheté. Une preuve d'achat peut être exigée.

La présente garantie est caduque si le produit a été endommagé par accident, abus, usage impropre ou mauvaise application, si le produit a été modifié sans autorisation écrite de Belkin, ou si l'un des numéros de série Belkin a été supprimé ou rendu illisible.

LA GARANTEE ET LES VOIES DE RECOURS SUSMENTIONNEES FONT FOI EXCLUSIVEMENT ET REPLACENT TOUTES LES AUTRES GARANTIES, ORALES OU ÉCRITES, EXPlicitES OU IMPlicitES. BELKIN REJETTE EXPRESSEMENT TOUTES LES GARANTIES IMPLICITES, Y COMPRIS MAIS Sans RESTRICTION, LES GARANTIES AFFERÉNTES À LA QUALITE LOYALE ET MARCHANDE ET À LA POSSIBILITÉ D'UTILISATION À UNE FIN DONNÉE.

Aucun dépositaire, représentant ou employé de Belkin n'est légalement autorisé à apporter des modifications ou adjonctions à la présente garantie, ni à la prolonger.

BELKIN N'EST PAS RESPONSABLE DES DOMMAGES SPECAUX, DIRECTES OU INDIRECTS, DÉCOULANT D'UNE RuptURE DE GARANTIE, OU EN VERTU DE Toute AUTRE THÉORIE JURIDIQUE, Y COMPRIS MAIS SANS RESTRICTION LES PERTES DE BENÉFICES, TEMPS D'ARRÊT, FONDS DE COMMERCE, REPROGRAMMATION OU REPRODUCTION DE PROGRAMMES OU DE DONNÉES MÉMORISÉS OU UTILISÉS AVEC DES PRODUITS BELKIN OU DOMMAGES CAUSÉS À CES PROGRAMMES À CÉS DONNÉES.
