BEDIENUNGSANLEITUNG F5U217 BELKIN
Hispeed USB 2.0 Pocket-Hub Benutzerhandbuch
Wir freiuen uns, dass Sie sich für den Hispeed USB 2.0 PocketHub von Belkin entschieden haben. Der Hub besitzt drei nachgeschaltete USB-Schnittstellen, die sowohl mit USB 1.1-Geräten (niedrige und volle Geschwindigkeit) als auch mit USB 2.0-Geräten (hohe Geschwindigkeit) kompatibel sind.
Dadurch ist der Hub mit allen vorhandenen USB 1.1-Geräten abwärtskompatibel, aber auch mit der nachsten Generation der USB 2.0-Hochgeschwindigkeitsgeräte. Dazu gehören zum Beispiel Scanner, Drucker, Massenspeicher und hochauflösende Kameras. Der Hub ist selbstgespeist, so dass Geräte mit zusätzlichen Hubs kaskadiert werden konnen. Auf diese Weise kann ein- und dieselbe Schnittstelle mit bis zu 127 verschiedene USB-Geräten verbunden werden. Der Hub verfügt zudem über eine mehrfarbige Status-LED für die einzelnen Schnittstellen, sowie eine Betriebsanzeige für den Netzschalter. Weitere Informationen finden Sie im Abschnitt "Technische Daten".
De
MERKMALE
- Entspricht der USB-Spezifikation 2.0 (Datumraten: 1,5/12/480 Mbit/s)
- Abwärtskompatibel zur USB-Spezifikation 1.1 (Datenraten: 1,5/12 Mbit/s)
- Kompatibel zu Windows® 98 SE, ME, 2000 und XP
- Zugelassen durch das USB Implementors Forum (USB-IF)
- Unterstützung von Plug-and-Play
- Ein- und Ausstecken von USB-Geräten im laufenden Betrieb
- Überstromerkennung und -schutz
- Statusanzeigen für jeder Schnittstelle
Drei nachgeschaltete Anschlüsse mit 480 Mbit/s - Uneingeschrankt kompatibel zu Geräten mit USB 1.1 oder USB 2.0
- Betrieb ohne Netzteil bei Geräten mit geringer Leistungsaufnahme wie Tastaturen und Mäusen möglich
- Kompakte, schmale Bauweise
- Bequeme Lagerung / praktische Halterung
Integriertes USB-Gerätekabel
Packungsinhalt
USB 2.0 Hispeed Pocket-Hub
Netzteil
Benutzerhandbuch
TECHNISCHE DATEN
Vorgeschaltete Schnittstellen 1
Nachgeschaltete Schnittstellen 3
Spannung pro Schnittstelle +5VDC
Stromstärke pro Schnittstelle 500 mA (max.)
Stromversorgungsmodus Eigenversorgung (über Netzeil)
Betriebstemperatur 5^ 40^
Lagertemperatur -20°C ~ 60°C
Gehäuse Kunststoff
Stromversorgung Ausgang: 5 V DC / 2,4 A
SteckergröBe: 3,5 mm (außen) 1,0 mm (Mitte)
Steckerpolarität: Mitte positiv
Betriebsanzeige
Bedeutung der Farben:
Aus nicht betriebsbereit
Rot betriebsbereit
Schnittstellen-Statusanzeige
Bedeutung der Farben:
Aus nicht betriebsbereit
rot Fehlerbedingung
Grün voll betriebsbereit
Grüne Blinkanzeige Softwareproblem
Rote Blinkanzeige Hardwareproblem
De
INSTALLATION
- Schlieben Sie das Netzgerät an eine nahe gelegene Steckdose oder einen Überspannungsschutz an. Schlieben Sie den DC-Stecker an den Netzeilanschluss seitlich am Hub an.

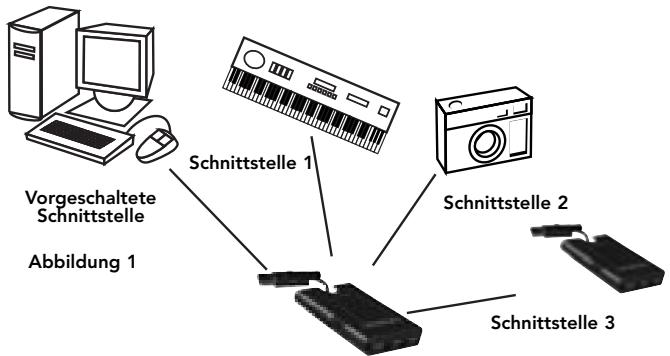

Hinweis: Wenn nur Geräte mit niedriger Leistungsaufnahme wie Tastaturen oder Mäuse angeschlossen werden, kann der Hub ohne Netzeil betrieben werden. Lösen Sie das USB-A-Kabel aus der integrierten Halterung, und verbinden Sie es mit der nachgeschalteten Schnittstelle Ihr's Computers oder eines anderen Hubs (siehe Abb. 1).
Wichtiger Hinweis: Der Hub muss an einen USB 2.0-fähigen Host angeschlossen werden, damit der Hochgeschwindigkeitsmodus (480 Mbit/s) genutzt werden kann. Wird der Hub an einen Host mit USB 1.1 angeschlossen, kann er nur mit niedriger oder voller Geschwindigkeit (1,5/12 Mbit/s) betrieben werden.
INSTALLATION (FORTSETZUNG)
- Windows erkennt den Hub automatisch und installiert die benöttigten Treiber. (Möglicherweise werden Sie vom Hardware-Assistenten aufgefordsert, die Windows CD-ROM einzulegen, um die Treiberinstallation abzuschreiben.)
Wichtiger Hinweis: USB 2.0 Hispeed Hub-Treiber werden mit den meisten USB 2.0 PCI-Zusatzkarten gefelwert und zusammen mit den PCI-Kartentreibern installiert. Wenn Sie ihre USB-Karte vor der Unterstützung von USB 2.0 Hispeed-Hubs gekauft haben, Fragen Sie bei Ihrtem PCI-Kartenhersteller nach, ob einactualisierter USB 2.0-Treiber erhält ist. Der USB 2.0 Hispeed-Treiber von Belkin unterstützt alle Karten, die auf dem NEC-Host-Controlber basieren, mit Ausnahme der Adaptec-Karten. Der jeweils aktuelle Belkin Treiber stehen unter www.belkin.com zur Verfügung.
De
USB-A-Stecker Abbildung 2
- Stecken Sie den USB-A-Stecker des USB-Geräts bzw. eines anderen Hubs in eine nachgeschaltete Schnittstelle am Hub (siehe Abb. 2)
Wichtiger Hinweis: Wenn Sie ein USB-Gerät zum ersten Mal an den Hub anschließen, müssen Sie die USB-Treiber für das Gerät möglicherweise erneut installieren. Ebenso kann eine erneute Treiberinstallation erforderlich sein, wenn Sie das Gerät mit einer anderen Schnittstelle des Hubs verbinden.
HINWEIS
FCC-Erklärung
KONFORMITÄTSERKLÄRUNG ZUR EINHALTUNG DER FCC-BESTIMMUNGEN ÜBER DIE ELEKTROMAGNETISCHE VERTRAGLICHKEIT
Wir, Belkin Components, eine Gesellschaft mit Sitz in 501 West Walnut Street, Compton, CA 90220, USA, erklaren hiermit in alleiniger Verantwortung, dass dieser Anteil Nr. FSU217
auf den sich diese Erklärung bezieht,
in Einklang mit Teil 15 der FCC-Regelungen steht. Der Betrieb unterliegt den beiden
folgenden Bedingungen: (1) Dieses Gerätarf schädigende Störungen nicht verursachen, und
(2)这点 Gerat musw jedwede Storung annehmen, einschlieBlich der Storungen, die einen
unerwünschten Betrieb verursachen konnten.
CE-Konformitätserklarung
Wir, Belkin Components, erklaren hiermit in alleiniger Verantwortung, dass der Antikel F5U217, auf
den sich diese Erklärung bezieht, in Einklang mit der Fachgrundnorm Storaussendung EN550022
1998 und der Fachgrundnorm Störfestigkeit EN550024 1998, EN61000-3-2, und EN61000-3-3 steht.
Belkin Components Eingeschränkte Produktgarantie auf Lebenszeit
Lebensdauer keine Verarbeitungs- und Materialfehler aufweisen wird. Bei Feststellung eines Fehlers wird Belkin das Projekt nach eigenen Ermessen entweder kostenlos reparieren oder austauschen, sofern es während des Garantiezeitauros ausreichend frankiert an den autorisierten Belkin-Händler zurückgegeben wurde, bei dem es erworben wurde. Ein Kaufnachweis kann verlangt werden.
These Garantie erstreckt sich nicht auf die Beschädigung des Produkts durch Unfall, missbrachte, unsachgemäß oder fehlerhafte Verwendung oder Anwendung. Ebenso ist die Garantie unwirksam, wenn das Produkt ohne schriftliche Genehmigung durch Belkin verändert oder wenn eine Belkin-Seriennummer entwickelt oder unkennlich gemacht wurde.
Die vorstehenden Garantiebedingungen und Rechtsbehelfe schlieben alle anderen
Gewährleistungen und Rechtsbehelfe - ob mündlich oder schriftlich, ausrücklich oder konkligent -
aus und treten an deren Stelle. Belkin übernimmt insbesondere keinerlei konkludente
Gewährleistungen, u.a. auch keine Gewährleistung der Eignung fur einen bestimmten Zweck oder der handelsüblichen Qualität.
Kein Handler, Bevollmachtigter bzw. Vertreiter oder Mitarbeiter von Belkin ist befugt, diese
Gewährleistungsregelung in irgendeiner Weise abzuändern oder zu ergänzen.
Belkin haftet nicht für besondere, durch Zufall eingetretene oder Folgeschäden aufgrund der
Verletzung einer Gewährleistung oder nach Maßgabe einer anderen Rechtslehre (u.a. für entgangene Gewinne, Ausfallzeiten, Geschäfts- oder Firmenwertbeinbßen bzw., die Beschädigung.
Neuroprogrammierung oder Wiederherstellung von Programmen oder Daten nach Speicherung in
oder Nutzung in Verbindung mit Belkin-Produkten).
INHOUD
Inleiding 1
Eigenschappen 2
Technische gegevens 3
Installeren 4
Informatie 6
P74081ea-F5U217ea-8-02.qxd 8/28/02 5:47 PM Page 8
