GEBRUIKSAANWIJZING F5U217 BELKIN

Handleiding voor hi-speed pocket-hub voor USB 2.0

Gelukgewenst met en hartelijk dank voor uw aankoop van de Belkin hi-speed pocket-hub (de hub) voor USB 2.0. De hub is voorzien van drie uitgaande (downstream) usb-poorten die compatibel়n met zowel USB 1.1- (low-speed en full-speed) als met USB 2.0- (high-speed) apparaten.

Dit beteketent dat de hub backward-compatible is met al uw bestaande USB 1.1-apparaten en bovendien geschikt voor de neue generatie high-speed USB 2.0-apparaten. Hiertoe behoren randapparaten als scanners, printers, massageheugens en hogeresolutievideocamera's. De hub is zichvoedend. Daardoor kurz u op een poort met behulp van extra hubs een keten van nicht minder dan 127 USB-apparaten aansluten. De hub is ook voorzien van een meerkleurige statusled voor elle koort afzonderlijk en van een centrale led voor de voeding. Meer informatie vindt u in het hoofdstuk Technische Specificaties.

EIGENSCHAPPEN

Voldoet aan de specificaties van Universal Serial Bus (USB) 2.0 (transmissiesnelheid 1,5/12/480 Mb/sec)
- Backward-compatible met de specificaties van Universal Serial Bus (USB) 1.1 (transmissiesnelheid 1,5/12 Mb/sec)
- Compatible met Windows® 98 SE, Me, 2000 en XP
- Goedgekeurd door het USB Implementers Forum (USB-IF)
- Ondersteunt de specificaties van plug-and-play
- Ondersteunt warm aansluiten (hot swapping) van USB-apparaten
- Overspanningsdetectie en -beveiliging
- Statusleds voor elke poort afzonderlijk
Drie downstreampoorten van 480 Mb/sec
- Volledig compatibel met USB 1.1- en USB 2.0-apparaten
- Werkt zonder voeding bij gelebruik met energiezuinige apparaten als toetsenborden en muizen
- Compacte slanke vormgeving
Praktische klem voor opsga en montage
Ingebouwde usb-aansluitkabel

Inhoud verpakking

Hi-speed pocket-hub voor USB 2.0
Netvoedingsadapter
- Handleiding

Downstreampoorten (uitgangen) 3

Spanning per poort 5

Stroom per poort 500 mA (max.)

Voedingsmodus Zelfvoedend

Bedrijfstemperatuur 5 40^

Bewaartemperatuur -20\~60°C

Huis Kunststof

Voeding Uitgangsvermogen: 5 VDC 2,4 A

Afmetingen stekker: 3,5 mm (buitenmaats) 1,0 mm (middenpool)

Stekkerpolariteit: Middenpool positief

Statusled netvoeding

Betekenis van de kleuren:

Uit Buiten bedrijf

Rood Bedrijfskaar

Poortstatusled

Betekenis van de kleuren:

Uit Buiten bedrijf

Ambergeel Foutconditionie

Groen Volledig bedrijfsklaar

Uit/groen knipperend Softwareonderdrukking

Uit/ambergeel knipperend Hardwareonderdrukking

INSTALLLEREN

1. Sluit de netvoedingsadapter aan op een stopcontact of UPS. Bevestig de gelijkstroomstekker in het gelijkstroomcontact aan de zijkant van de hub.

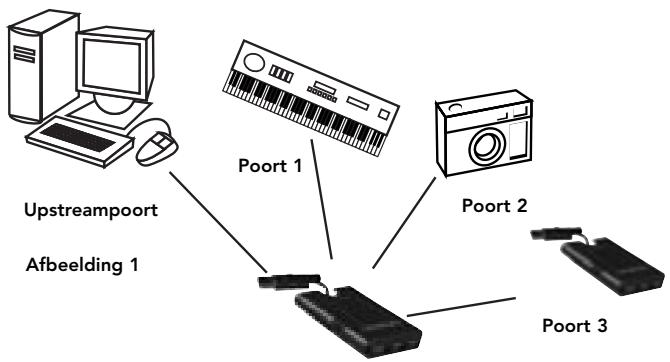

Let op: U kurz de hub zonder externe voeding gebruiken bij aansluiting van energiezuinige apparaten als toetsenborden en muizen. Neem de stekker van de usb-A-kabel uit de ingebouwde beschemkap en bevestig de stekker verrolgens in de downstreampoort van uw computer of een andere hub (zie afb. 1).

Belangrijk: U moet de hub aansluiten op een host die voldoet aan USB 2.0 om in high-speed modus (transmissiesnelheid 480 Mb/sec) te kuren werken. Als de hub wordt aangesloten op een host die aan USB 1.1 voldoet, werkdt deze uitsluitend in low-speed of fullspeed modus (1,5 Mb/sec resp. 12 Mb/sec).

1. Uw Windows besturingsystem kan uw hub nu detecteren en de vereiste stuurprogrammandersteuning installereren. Mogelijk vraagt de Windows wizard 'Install New Hardware' (Nieuwe hardware installeren) maar uw Windows installmentcd om de installationprocedure van stuurprogramma's te können voltooien.

Belangrijke informatatie: Stuurprogramma's voor hi-speed USB 2.0-hubs worden bij de meeste USB 2.0 PCI-upgradekaarten meegeleverd en samen met de stuurprogramma's van PCI-kaarten vooraf geinstalleerd. Vraag de verkoper van uw PCI-kaart om een recent USB 2.0-stuurprogramma als u uw upgradekaart heb gekocht voordat de ondersteuning van high-speed USB 2.0-hubs werk geintrodueerd. Het Belkin stuurprogramma voor hi-speed USB 2.0 ondersteunt ook alle Niet-Belkin kaarten die gebaseerd zich op de NEC hostcontroller, met uitzondering van Adaptec. Het meest recente Belkin stuurprogramma kutu downloads van www.belkin.com.

Usb-A stekker Afbeeding 2

1. Bevestig de usb-A stekker van het usb-apparaat of van een extra hub in een van de downstreampoorten van de hub (zie afb. 2).

Belangrijke informatatie: Wonneer u een usb-apparaat voor de eerste maal op de hub aansluit, is het soms nodig de usbstuurprogramma'soor dat apparaat opnieuw te installereren. Ook als u het apparaat aan een andere poort op de hub verplaatst, kan het nodig zich de stuurprogramma's opnieuw te installereren.

Ne

INFORMATIE

FCC Verklaring

VERKLARING VAN CONFORMITEIT MET DE FCC VOORSCHRIFTEN VOOR ELEKTROMAGNETISCHE COMPATIBILITEIT

Wij, Belkin Components, gevestigd 501 West Walnut Street, Compton, CA 90220, Verenigde Staten van Amerika, verklaaren uit hoofde van ons uneulsuitende verantwoordelijkheid dat het product: F5U217

watarpeDEXeVerklaring van toepassing is, voldoan aan paragraaf 15 van de FCC-voorschriften. Het gebruik ervan is onderworpen aan de beide volgende voorwaarden: (1) dit apparaat mag geen schadelijke storingen verroorzaken en (2) dit apparaatients alle hierop inwerkende storingen te accepteren waardeer begrepden storingen die een Niet gewenste werking kannen verroorzaken.

CE Verklaring van Conformiteit

Wij, Belkin Components, verklaren onder once uitsluitende verantwoordelijkheid dat het product met het typennummer F5U217 waarop doe verzakling van toepassing is, voldoet aan de Generieke Emissionenorm EN550022 van 1998 en aan de Generieke Immuniteitsnormen EN550024-1998, EN61000-3-2 en EN61000-3-3.

Beperkte levenslange productgarantie van Belkin Components

Belkin Components garandeert dit productijdens zijn levendsduur voor zover het onvolkomenheden betreft in de grublakte materialien en de fabricare. Bij een gebleken defect za Belkin het product aan eigen goeddanken kostenloos repareren of verrangen mits het product binnen de garantieperiode portvrij worden geretourneerd an de erkende Belkin dealer van wie u het product hebgetecht. Het vertonen en een aankoopbewijs kan worden verlangd.

Deze garantie geldt nicht indien de schade aan het product is ontstaan door een ongeval hetzij door opzeteligelijk of onopzeteligelijk onjuist gebruik en/of door onjuiste toepassing; door wijziging van het product zonder de uitrdukkelijke schriftelijke toestemming van Belkin; dan wel door verwijdering of verminking van enig Belkin serienummer.

DE BOVENVERMELEDE GARANTIE EN MAATREGELE SLUIEN ALTE ALLERE UIT, MONDELING DAN WEL SCHRIFTELIKU, UITDRUKKELIKU OF IMPLICIET. BELKIN VERVERP MET NAME ELKE EN ALLE IMPLICITE GARANTIE(S), ONVERKORT MEEGEREKEND GARANTS INZAKE COMMERCIERDE TOEPASSINGEN EN/OF GESCHIKHED VOOR EEN BIZJONDER DOEL.

Geen door Belkin aangestelde of namens Belkin handelende wederverkoper, tussenpersoon of werknemer is gemachtig deze garantie op welke wijze dan ook te wijzigen,uit te breiden of aan te vullen.

BELKIN IS NIET AANSPRAKELIJK VOOR BIJZONDERE, BIJKOMENDE OF VERVOLGSCHADE ONTSTAN DOOR GARANTIEVERBREKING VAN WELKE AARD OOK OF UIT HOOFDE VAN ENIG ANDER JURIDISCH BEGINSEL, MET INBEGRP VAN MAAR NIET BEPERKT TOT BEDRIJFSSTILSTAND, VERLIES VAN GEWIN OF GOODWILL, SCHADE AAN OF HERPROGRAMMERING VAN, DAN WEL DE REPRODUCTIE VAN ENIG PROGRAMMA OF ENIGE DATA OPGESLAGEN IN OF GEBRUKIT IN SAMENHANG MET BELKIN PRODUCTEN.
