MANUALE UTENTE F5U217 BELKIN

Manuale utente per hub tascabile USB 2.0 ad alta velocità

Specifiche tecniche 3

Installazione 4

Informazioni 6

P74081ea-F5U217ea-8-02.qxd 8/28/02 5:47 PM Page 8

INTRODUZIONE

Congratulazioni e grazie per aver acquistato l'hub USB 2.0 tascabile ad alta velocità di Belkin (l'hub). L'hub mette a disposizione tre porta a USB a valle compatibili si con le periferiche USB 1.1 (a bassa ed alta velocità), sa con le periferiche USB 2.0 (ad alta velocità).

L'hub è compatibile con le versioni precedenti, ovvero con tutte le vostre attuali periferiche USB 1.1 e funzioneanche con la nuova generatione ad alta velocità USB 2.0. Le periferiche utilizzabili sono ad esempio scanner, stampanti, periferiche di memoria di massa e macchine digitali ad alta risoluzione. L'hub è autoalimentato, il che consente di collegare in sequenza altre periferiche con altri hub, fino ad un massimo di 127 periferiche USB collegabili ad una sola porta. L'hub è dotato di un LED di stato multicolore per agli singola porta ed un LED di individazione dello stato generale di alimentazione. Per ulteri informazioni, vi rimandiamo alla sezione Specifiche tecniche.

CARATTERISTICHE

• Conforme alle specifiche Universal Serial Bus 2.0 (velocità trasmissione dati 1,5/12/480Mbps)
• Compatible con le precedenti specifiche Universal Serial Bus 1.1 (velocità trasmissione dati 1,5/12/480Mbps)
• Compatible con Windows® 98 SE, 2000, Me e XP
• Approvato dal USB Implementers Forum (USB-IF)
  Supporta le specifiche Plug-and-Play
  Supporta la modalità hot swap delle periferiche USB
• Rilevazione e protezione sovracorrenti
• LED individuali diindicazione stato porta
  Tre porte a valley da 480Mbps
• Completamente compatible con le periferiche USB 1.1 e USB 2.0
• Funzione alla alimentatore se usato con periferiche a bassa potenza come tastiere e mouse
• Design sotty e compatto
  Comoda clip di conservazione / montaggio
• Cavo integrato per periferiche USB

Contenuto del pacchetto

Hub Hi-Speed USB 2.0 tascabile
- Adattatore di corrente
- Manuale utente

SPECIFICHE TECNICHE

Porta a monte 1

Porte a valley 3

Tensione per porta c.c. +5V

Corrente per porta 500mA (max.)

Modalità alimentazione Autonoma

Temperatura d'esercizio 5^ 40^

Temperatura di conservazione -20^ 60^

Alloggiamento Plastica

Alimentatore di corrente Uscita: c.c. 5V 2,4A

Dimensioni spina:

3,5mm (externo)

1,0mm (centroid)

Polarità spina:

Centro positiva

LED alimentazione principale

Definizioni dei colori:

Spento Non operativo

Rosso Operativo

LED stato porta

Definizioni dei colori:

Spento Non operativo

ambra Errore

Verde Completamente operativo

Verde lampeggiante Attenuazione software

Ambra lampeggiante Attenuazione hardware

INSTALLAZIONE

1. Inserire l'adattatore c.a nella presa del muro o nel suppressore delle sovratensioni Inserire il connettore c.c nel jack di alimentazione c.c sul dato dell'hub.

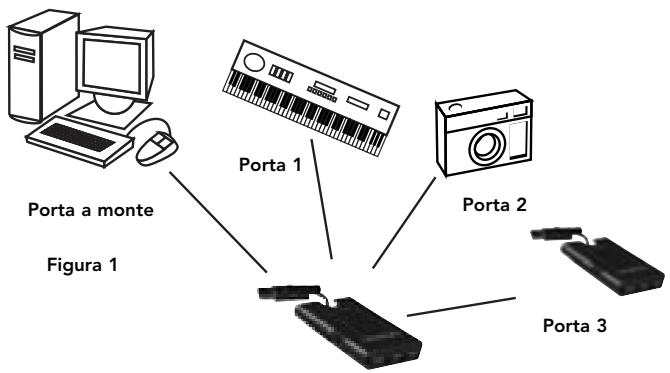

Note: L'hub puis èssere utilizzato senza alimentatore se usato con periferiche a bassa potenza come tastiere e mouse. Estrarre il cavo del connettore USB A dal suo alloggiamento, inserirlo nella porta a valle del computer o nella porta a valle di un'alto hub (vedi fig. 1).

Nota importante: Per funzionare in modalità di alta velocità (velocità trasmissione dati 480Mbps), l'hub deve essere collegato ad un host conforme alle indicazioni USB 2.0. Se l'hub è collegato ad un USB host conforme alle specifiche 1.1, funzionera soltanto in modalità bassa o piena velocità (1,5 Mbps/12 Mbps).

1. Il sistema operativo Windows rileverà l'hub ed installerà il supporto driver necessario. (La Windows "Install New Hardware

INSTALLAZIONE (CONTINUA)

Wizard" (Installatione guidata nuovo hardware) potrebbe richiedere di inserire il CD di installatione di Windows per completare il processo di installatione dei driver).

Nota importante: I driver per l'USB 2.0 ad alta velocità sono forniti con la maggior parte delle schede di aggiornamento 2.0 PCI e sono preinstallati assieme ai driver della scheda PCI. Nel caso la scheda di aggiornamento fosse stata acquistata prima della pubblicazione del supporto hub USB 2.0 Hi-Speed, richiedere presso il proprio fornitore della scheda PCI un driver USB 2.0 aggiornato. Il supporto per USB 2.0 Hi-Speed supporta tutte le schede della concorrenza basate sul controller hot NEC, ad eccezione di Adaptec. Il driver Belkin più recente è disponibile al site www.belkin.com.

Connettore USB-A
Figura 2

1. Inserire il connettore USB A della periferica USB, o un hub aggiuntivo, in una qualsiasi delle porte a vale dell'hub (vedi fig. 2).

Nota importante: Per collegare una periferica USB nell'hub per la prima volta, potrebbe essere necessario reinstallare i driver USB per la periferica in questione. Allo stesso modo, per spostare la periferica ad un'altra porta dell'hub, potrebbe essere necessario reinstallare i driver.

INFORMAZIONI

Dichiarazione FCC

DICHIARAZIONE DI CONFORMITA CON LE LEGGI FCC PER LA COMPATIBILITA' ELETTRAMAGNETICA

Noi sottoscritti, Belkin Components, con sede al 501 West Walnut Street, Compton, CA 90220, dichiariamo molto la nostra piena responsabilità che il prodotto FSU217

cui questa dichiarazione fa riferimento:

è conforme alla'art. 15 delle norme FCC. Le condizioni fondamentali per il loro funzionamento sono le seguente: (1) il dispositivo non deve cares interferenze dannone e (2) il dispositivo deve accettare qualiasi interferenza ricevuta, comprese eventuali interferenze che possono causare un funzionamento anomalo.

Dichiarazione di conformità CE

Noi sottoscritti, Belkin Components, dichiariamo sulla notre piona responsabilità che il prodotto F5U21, a cui esta dichiarazione fa risferimento, è realizzato in conformità allo Standard delle Emissioni Generiche EN550022 1998 e alla Norma di Immunità Generica EN550024 1998, EN61000-3-2, e EN61000-3-3.

Belkin Components Garanzia a vita sul prodotto

Belkin Components garantisce a vita quello prodotto da eventuali difetti di materiale e lavorazione. Qualora venisse rilevata un'anomalia, Belkin provedera, a propria discrezione, a riparare o sostituire il prodotto Gratisamente, a condizione che si restituito entro il periodo di garanzia, con le spesse di trasporto prepagale, al rivenditore Belkin autorizzato da cui ha acquistato il prodotto. Potrebbe venire richiesta la prova di acquisto.

Questa garanzia non sare valida nel caso il prodotto sa stato dannegliatto accidentalmente, per abuso, uso non correttato o non conformate, qualora sa stato modificato senza il permesso scritto di Belkin, o nel caso il numero di seriesi Belkin fosso statuto cancellato o reso illeggibile. LA GARANZIA ED I RIMEDI DI CUI SOPRA PREVALGONO SU QUALSIASI ALTRO ACCORDO, SIA ORALE O SCrittTO, ESPRESSO O IMPLICITO. BELKIN DECLINA SPECIFICATAMENTE QUALSIASI OBLIGIO DI GARANZIA IMPLICITO COMPRESE, SENZA LIMITI, LE GARANZIE DI COMMERCIBILITÀ O ADEGUATEZZA UN AD PARTICARE SCOPO.

Nessun rivendatore, agente o dipendente Belkin autorizzato ad apportare modifiche, ampliamenti o aggiate alla presente garanzia.

BELKIN DECLINA QUALSIASI RESPONSABILITA' PER EVENTUALI DANNI SPECIALI, ACCIDENTALI, DIRRETI O INDIRETTI DOVUTI AD UN'EVENTUALE VIOLIZIA DELLE GARANZIA O IN BASE A QUALSIASI ALTRA FORMA DI TEORIA LEGALE, COMPRESI, MA NON SOLO, I CASI DI MANCATO GUADAGNO, INATTIVITA', DANNI O RIPROGRAMMIZIONE O RIPRODUZIONE DI PROGRAMMI O DATI MEMORIZZATI O UTILIZZATI CON I PRODOTTI BELKIN.
