TLG 1000 A1 - Chargeur de batterie TRONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chargeur de batterie
Marque	TRONIC
Modèle	TLG 1000 A1
Alimentation	AC 100-240 V ~ 60/50 Hz
Puissance absorbée	350 mA
Tensions de sortie (baies 1-4)	6 × 1,4 V (selon type d'accu)
Tensions de sortie (baies 5-6)	2 × 9 V
Courant de charge (type AAA)	6 × 400 mA
Courant de charge (type AA)	6 × 1000 mA
Courant de charge (type C ou D)	4 × 1000 mA
Courant de charge (bloc 9 V)	2 × 70 mA
Types d'accus compatibles	NiCd et NiMH rechargeables
Formats d'accus	AAA, AA, C, D, bloc 9 V
Nombre de baies de chargement	6 (4 pour AAA/AA/C/D + 2 pour 9 V)
Fonctions de charge	Test rapide, charge standard, charge d'entretien, fonction rafraîchissement
Indicateurs LED	Rouge, orange, vert selon état de charge
Protection de sécurité	Détection fin de charge (minus delta U), temporisateur 17 h, surveillance de température
Utilisation	Intérieur uniquement
Nettoyage	Chiffon sec, pinceau pour baies, débrancher avant nettoyage
Garantie	3 ans
Service après-vente France	0800 808 825, [e-mail]
Service après-vente Suisse	0848 000 525, [e-mail]
Importateur	KOMPERNASS GMBH, BURGSTRASSE 21, 44867 BOCHUM, GERMANY

FOIRE AUX QUESTIONS - TLG 1000 A1 TRONIC

Quels types d'accus puis-je charger avec le TLG 1000 A1 ?

Vous pouvez charger des accus rechargeables de type NiCd et NiMH aux formats AAA, AA, C, D et bloc 9 V.

Combien d'accus puis-je charger simultanément ?

Vous pouvez charger jusqu'à 6 accus de type AAA/AA (dans les baies 1 à 4) ou 4 accus de type C/D, et en plus 2 accus bloc 9 V (baies 5 et 6), soit un total de 6 ou 8 accus selon les formats.

Comment savoir si un accu est bien chargé ?

Les LED de chaque baie indiquent l'état : vert fixe signifie que l'accu est complètement chargé et passe en mode maintien de charge.

Puis-je charger des piles non rechargeables ?

Non, ne chargez jamais de piles non rechargeables. Cela pourrait provoquer une surchauffe, une explosion ou un incendie.

Que signifie le clignotement rouge de la LED ?

Si une LED clignote en rouge, l'accu n'est pas inséré correctement ou est défectueux. Vérifiez la polarité et l'état de l'accu.

Comment nettoyer le chargeur ?

Débranchez d'abord le chargeur. Nettoyez le boîtier avec un chiffon sec. Pour l'intérieur des baies, utilisez un pinceau propre et doux. N'utilisez pas de produits chimiques.

Quelle est la durée de charge moyenne ?

La durée se calcule avec la formule : (capacité en mAh × 1,5 × 60) / courant de charge en mA. Par exemple, une accu AA de 2000 mAh avec un courant de 1000 mA prendra environ 180 minutes.

Le chargeur dispose-t-il d'une protection contre les surcharges ?

Oui, le chargeur utilise le principe minus delta U pour détecter la fin de charge et bascule automatiquement en charge d'entretien. De plus, un temporisateur de 17 heures arrête la charge en cas de défaut.

Que faire si le chargeur ne fonctionne pas ?

Vérifiez que le cordon d'alimentation est branché et que la prise est sous tension. Si les accus ne chargent pas, vérifiez la polarité et le type d'accu. Si le problème persiste, contactez le service après-vente.

Où puis-je trouver le service après-vente ?

En France : téléphone 0800 808 825, email [e-mail]. En Suisse : téléphone 0848 000 525, email [e-mail].

MODE D'EMPLOI TLG 1000 A1 TRONIC

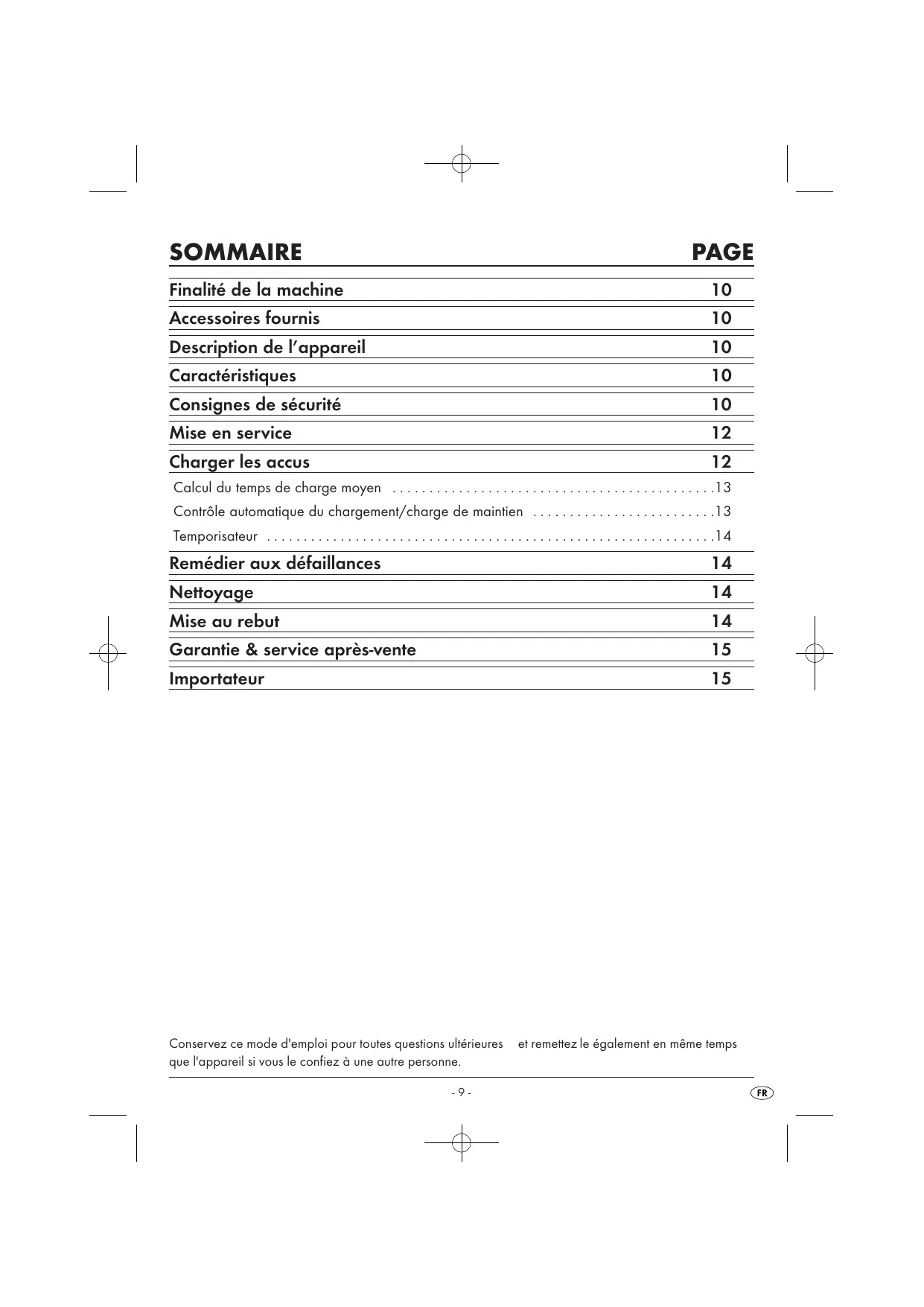

Finalité de la machine 10 Accessoires fournis 10 Description de l'appareil 10 10 Consignes de sécurité 10 Mise en service 12 Charger les accus 12 Calcul du temps de charge moyen 13 Contrôle automatique du chargement/charge de maintenance 13 Temporisateur 14 Remédier aux défaillances 14 Nettoyage 14 Mise au rebut 14 Garantie & service après-vente 15 Importateur 15

Conservez ce mode d'emploi pour toutes questions ultérieures et remettez-le également en même temps que l'appareil si vous le confiez à une autre personne.

Finalité de la machine

Le chargeur d'accus universel est exclusivement destiné aux finalités suivantes :

• recharger des accus NiCd et NiMH rechargeables des formats AAA/AA/C/D et bloc 9 V avec capacités de mesure usuelles dans le commerce. usage privé, non commercial.

Accessoires fournis

Chargeur d'accus universel Mode d'emploi

Description de l'appareil

1 Compartiments de recharge pour bloc 9 V (Compartiments de recharge 5 et 6; voir la page dépliante) Compartiments de recharge pour les types AAA/AA/C/D (Compartiments de recharge 1 à 4; voir la page dépliante) 3 LEDs (affichage de l'état d'opération)

Caractéristiques

Tension d'alimentation: AC 100-240 V ~ 60/50 Hz

Puissance absorbée: 350 mA

Indice de protection: IP/

Température de stockage: 20°C 50°C

Tensions de sortie :

$$ 6 \times 1, 4 \mathrm {V} = - - $$

(Baies de chargement 1 4)

2 × 9 V = ---

(Baies de chargement 56)

Courants de charge :

$$ \begin{array}{l} 6 \times 4 0 0 \mathrm {m A} (\text {t y p e A A A}) \ 6 \times 1 0 0 0 \mathrm {m A} (\text {t y p e A A}) \ 4 \times 1 0 0 0 \mathrm {m A} (\text {t y p e C o u D}) \ 2 \times 7 0 \mathrm {m A} (\text {b l o c} 9 \mathrm {V}) \ \end{array} $$

Risque d'incendie!

N'installez pas le chargeur d'accus universel:

aux endroits où il est exposé directement à la lumière du soleil. Sinon, le chargeur d'accus universel peut surchauffer et subir des dommages irréparables. - à proximité immédiate de sources de chaleur. Ceci vaut par exemple pour les fours, radiateurs soufflants et des appareils similaires ainsi que pour les ouvertures d'aération d'autres appareils électriques. Sinon, le chargeur d'accus universel peut subir des dommages irréparables. - dans des environnements humides ou à proximité d'eau. Sinon, de l'humidité peut pénétrer dans le chargeur d'accus universel. Il y a risque de décharge électrique ou d'incendie! - Chargez exclusivement des accus rechargeables des types „Ni Cd" et „Ni MH". Ne rechargez jamais des accus d'un type différent ou des piles non rechargeables. Car ces modèles ne sont pas aptes à être recharges. Des accus non rechargeables peuvent surchauffer et même exploser. En conséquence, le chargeur d'accus universel et les accus qui y sont insérés peuvent subir des dommages irréparables. Il y a risque de blessures!

Danger d'électrocution!

N'installez pas le chargeur d'accus universel:

• à proximité immédiate d'eau, par ex. près de baignoires ou de piscines.

Si de l'eau pénétre dans le chargeur d'accus universel, il peut s'y produire des dommages irréparables.

• Avant de nettoyer le chargeur d'accus universel, retirez le cordon d'alimentation de la prise. Vous évitez ainsi une décharge électrique. Si malgré toutes les précautions, de l'eau ou de l'humidité venait à pénétrer dans le chargeur d'accus universel, retirez immédiatement la fiche secteur de la prise secteur.

L'appareil est uniquement approprié pour l'usage à l'intérieur.

Risques de blessures!

• Conservez toujours les accus hors de portée des enfants! Il y a en effet le risque que les enfants aient les accus! En raison des composants toxiques des accus, il y a danger de mort!
• Ne laissez jamais le chargeur d'accus universel sans surveillance au cours du chargement des accus.
• Les accus peuvent chauffer au cours du chargement. Ne touchez jamais des accus chauds! Ris que de brûlure! Àpres le chargement, retirez le cordon d'alimentation de la prise. Laissez ensuite refroidir les accus, avant de les(ATR)retirer du chargeur d'accus universel.
• Si le cordon d'alimentation est défectueux, faites-le immédiatement remplacer par l'un de nos centres de service après-vente pour éviter tout risque.
• Le chargeur d'accus universel ne contient pas de pieces dont la maintenance peut être assurée par l'utilisateur. Toute ouverture du boîtier du chargeur d'accus universel met automatiquement fin à la garantie! Pour toute demande de réparation, veuillez vous adresser à l'un de nos centres de service après vente situés à proximé de votre domicile.
• Aucune responsabilité/garantie n'est assurée pour les dommages découlant de l'ouverture du boîtier, de tentatives de réparation par des technic
• En particulier lesieux accus peuvent afficher des fuites d'acide. Voilà pourquoi nous vous recommandons de retirer tous les accus en cas d'inutilisation prolongée du chargeur d'accus. Vous protégez ainsi le chargeur d'accus universel des dommages provoqués par les fuites d'acide.
• Gardez l'appareil hors de portée de personnes (y compris d'enfants) dont les capacités physiques, sensorielles ou mentales ou dont le manque d'expérience ou de connaissances les empêchant d'assurer un usage sûr des appareils, s’ils n’ont pas été surveillés ou initiés au préalable.
• Informez les enfants des dangers que peut représenter l'appareil, afin qu'ils ne jouent pas avec ce dernier.

Manipulation des accus

• N'utilisez pas d'accus endommagés (corrodés).
• En cas de fuite des accus, évitez tout contact avec la peau pour prévenir toute irritation de l'épiderme.
• Si un accu a subi une fuite dans le chargeur d'accus universel, nettoyez-le avec un chiffon sec. Portez des gants!

Mise en service

• Avant la mise en service, vérifie que tous les accessoires sont présents et s'il existe eventuellement des dommages visibles.
• Installez le chargeur d'accus universel sur un support plan et droit doté d'une surface antidérapante et résistante aux rayures.

Cet appareil est doté de pieds en caoutchouc anti-dérapants. Comme les surfaces de meubles se composent de différents matériaux et sont traitées avec les produits d'entretien les plus divers, il ne peut être totalement exclu que certaines de ces substances contiennent des particules susceptibles d'agresser et de ramollir les pieds en caoutchouc. Le cas échéant, posez un support anti-dérapant sous les pieds de l'appareil.

• Comparez les données techniques à celles de votre opérateur de réseau électrique. Si elles correspondent, enchichez le cordon d'alimentation dans une prise secteur. Les LEDs clignotent trois fois en rouge. Le chargeur d'accus universel est maintenant prêt à l'emploi.

Charger les accus

Chargez exclusivement des accus rechargeables des types "NiCd" et "NiMH". Ne chargez jamais des accus d'un type différent ou des piles non rechargeables. Car ces modèles ne sont pas aptes à être rechargés. Sinon, le chargeur d'accus universel et les accus qui y sont insérés peuvent subir des dommages irréparables. Il y a un risque d'incendie ou d'explosion!

Veillez à insérer les accus dans les compartments de recharge en respectant la polarité. Sinon, les accus ne seront pas rechargés.

• Insérez les accus dans les compartiments de recharge.
• Appuyez les accus de type bloc 9 V dans les compartments de recharge jusqu'à les entendre s'enclencher.

1 à 8 accus peuvent être charges individuellement : 4 de type C ou de type D dans les compartments de recharge 1 à 4, avec en plus 2 accus de type 9 volts dans les compartments de recharge 5 et 6. ou - 6 x de type AA ou AAA dans les compartments de recharge 1 à 4, avec en plus 2 accus de type 9 volts dans les compartments de recharge 5 et 6. - Le processus de charge commence à présent. Le chargeur d'accus universel possède une LED pour chaque compartment de la baie de chargement. Les LEDs des baies de chargement re spectives affichent l'état de charge des différents accus. - Au cours des 5 premières secondes, le chargeur d'accus universel procèle à un test rapide : La DEL du compartment de recharge devient verte :

La tension de l'accu est supérieure à 90%.

La DEL du compartiment de recharge devient orange:

La tension de l'accu se situe entre 80% et 90%.

La DEL du compartiment de recharge devient rouge :

La tension de l'accu est inférieure à 80%.

La DEL du compartiment de recharge clignote en rouge :

L'accu n'est pas correctement inséré dans le compartiment de recharge ou est défectueux.

Lorsque la capacité des accus a été constatée, le processus de chargement commence.

Les indications différentes ont les significations suivantes :

La DEL clignote en alternance entre le rouge et le vert :

Les accus sont chargés et déchargés en alternance. (Fonction de rafraîchissement : les accus plus ancients ou entreposés pendant une durée prolongée sont rafraîchis par ce biais.)

La DEL clignote au vert :

Les accus sont à présent chargés à l'aide d'une charge d'impulsions destinée à ménager l'accu.

La DEL est rouge en permanence :

Les accus sont chargés avec le courant de charge maximal.

La LED est verte en permanence :

Les accus sont entièrement chargés et le chargeur d'accus universel ne passe maintenant en mode maintien de charge.

Si l'on procède au chargement dans les compartiments de recharge de type C ou D extérieurs, l'état d'opération de la LED extérieure s'affiche.

Avertissement!

Les accus peuvent chauffer au cours du chargement. Ne touchez jamais des accus chauds! Il y a risque de brûture!

• Retirez le cordon d'alimentation du chargeur d'accus universel de la prise et laissez refroidir les accus.

Vous pouvez ensuite retirer les accus charges du chargeur d'accus universal.

Calcul du temps de charge moyen

Le processus de charge est plus ou moins long en fonction du type, de l'âge et de l'état de charge résiduelle des accus. Vous pouvez calculer les temps de charge moyens à l'aide de la formule ci-dessous. Veuillez toutefois noter que les temps calculés sont disponibles à titre indicatif.

Durée de chargement (min.) = Capacité des accus (mAh) × 1,5 × 60 / Courant de charge de l'appareil (mA)

Contrôle automatique du chargement/charge de maintenance

Ce chargeur d'accus universel contrôle séparément le temps de chargement pour les batteries rechargeables du type NiCd et NiMH. Ce contrôle repose sur le processus U, minus Delta U''.

Le delta caractérise les différences en mathématiques.

"Minus Delta U" désigne dans ce cas une différence de tension négative.

Cette notification de fin de chargement est intéressante pour la raison suivante:

Si un accu est chargé en courant continu, la tension continue de croître. Lorsqu'un accu est plein, sa tension atteint toutefois un maximum avant de baisser à nouveau légèrement lorsque le courant continue de passer.

Cette légère baisse de tension est reconnue par l'électronique de chargement et le chargement prend fin. Le chargeur d'accus universel passe automatiquement en mode „Charge de maintenance". Cela signifie que les accus ne sont plus chargés à l'aide de courant permanent, mais par de courtes impulsions électriques. Ceci permet d'éviter l'auto-décharge et de maintenir les accus dans un état de charge intégrale.

Temporisateur

Le chargeur dispose par ailleurs d'un temporisateur, qui après 17 heures passe automatiquement en mode de charge de maintien. Ceci procure une protection supplémentaire à l'encontre d'une surcharge, si la détection de la fin de la charge ne réagit pas en raison d'accus éventuellement défectueux.

Le chargeur d'accus universel paraît hors de service

• Vérifiez que le cordon d'alimentation est bien inséré dans la prise.
• Vérifiez que la prise est sous tension. Pour ce faire, raccordez un autre appareil électrique opérationnel à cette prise.

Les accus insérés ne se chargeant pas

• Vérifiez que les accus ont été insérés en respectant la polarité.
• Vérifiez que vous avez bien inséré des accus rechargeables dans le chargeur d'accus universel. Seuls des accus NiCd et NiMH des types AAA/AA/C/D et bloc 9 V sont aptes à être rechargés.
• Retirez le cordon d'alimentation de la prise et laissez refroidir l'appareil, dans la mesure où la surveillance de température a éventuellement été déclenchée. Le dispositif de surveillance de la température garantit que le processus de charge est interrompu lors que l'accu atteint une température trop élevée.

Autres défaillances

Veuillez vous adresser à l'un des centres de service après-vente à proximité de votre domicile dans le cas où:

• il peut être remédié aux défaillances conformément à la description. d'autres défailles surviennent lors de l'opération du chargeur d'accus universel.

Nettoyage

Danger! Retirez la fiche secteur avant chaque nettoyage. Il existe en effet un risque d'électrocution! Veillez à ce qu'aucune humidité ne pénétre dans l'appareil!

Nettoyez le boîtier du chargeur d'accus universel exclusivement à l'aide d'un chiffon sec. En cas de taches tenaces, utilisez un chiffon légèrement humide.

Ne procédez en aucun cas au nettoyage humide de l'intérieur des baies de chargement. Pour les nettoyer, utilisez un pinceau propre et doux. N'utilisez en aucun cas de produit de nettoyage abrasif ou chimique.

Mise au rebut

L'appareil ne doit jamais être jeté dans la poubelle domestique normale.

Ce produit est soumis à la directive française 2002/96/EC.

Éliminez l'appareil par l'intermédiaire d'une entreprise de traitement des déchets autorisée ou via le service de recyclage de votre commune.

Veuillez respecter les règlements actuellement en vigueur. En cas de doutes, contactez votre organisation de recyclage.

Piles

Ne jetez jamais les piles avec les ordures ménagères normales.

Les piles peuvent contenir des substances toxiques dangereuses pour l'environnement. Par conséquent, les piles doivent être mises au rebut dans le respect de la législation en vigueur.

Procédez à une élimination des matériaux d'emballage respecteuse de l'environnement.

Garantie & service après-vente

Cet appareil bénéficiait de 3 ans de garantie à compter de la date d'achat. L'appareil a été fabriqué avec soin et consciencieusement contrôlé avant sa distribution. Veuillez conserver le ticket de caisse en guise de preuve d'achat. Si la garantie s'applique, contactez par téléphone votre interlocuteur du service après-vente. Cette condition doit être respectée pour assurer l'expédition gratuite de votre marchandise.

La prestation de garantie s'applique uniquement pour les erreurs de matériaux et de fabrication, pas pour les dommages de transport, les pièces d'usure ou les dommages subsis par les pièces fragiles, comme par ex. les interrupteurs ou les batteries. Le produit est exclusivement destiné à un usage et non commercial.

La garantie est annulée en cas de manipulation incorrecte et inappropriée, d'utilisation brute et en cas d'intervention qui n'aurait pas été réalisée par notre centre de service après-vente agréé. Cette garantie ne constitue pas une restriction de vos droits légaux.

La durée de la garantie n'est pas prolongée par la garantie du fabricant. Ceci vaut également pour les pièces remplacées et réparées. Tous dommages et défauts présents dès l'achat doivent être notifiés dès que le produit est déballé, et au plus tard deux jours après la date d'achat. Toutes réparations survenant après la période sous garantie ne seront pas prises en charge.

FR Kompernass Service France

Tel.: [phone]

e-mail: [e-mail]

CH Kompernaß Service Switzerland

Tel.: [phone] (max. 0,0807 CHF/Min.)

e-mail: [e-mail]

Importateur

KOMPERNASS GMBH

BURGSTRASSE 21

44867 BOCHUM, GERMANY

www.kompernass.com
