TLG 1000 A1 - Caricabatterie TRONIC - Manuale utente e istruzioni gratuiti

MANUALE UTENTE TLG 1000 A1 TRONIC

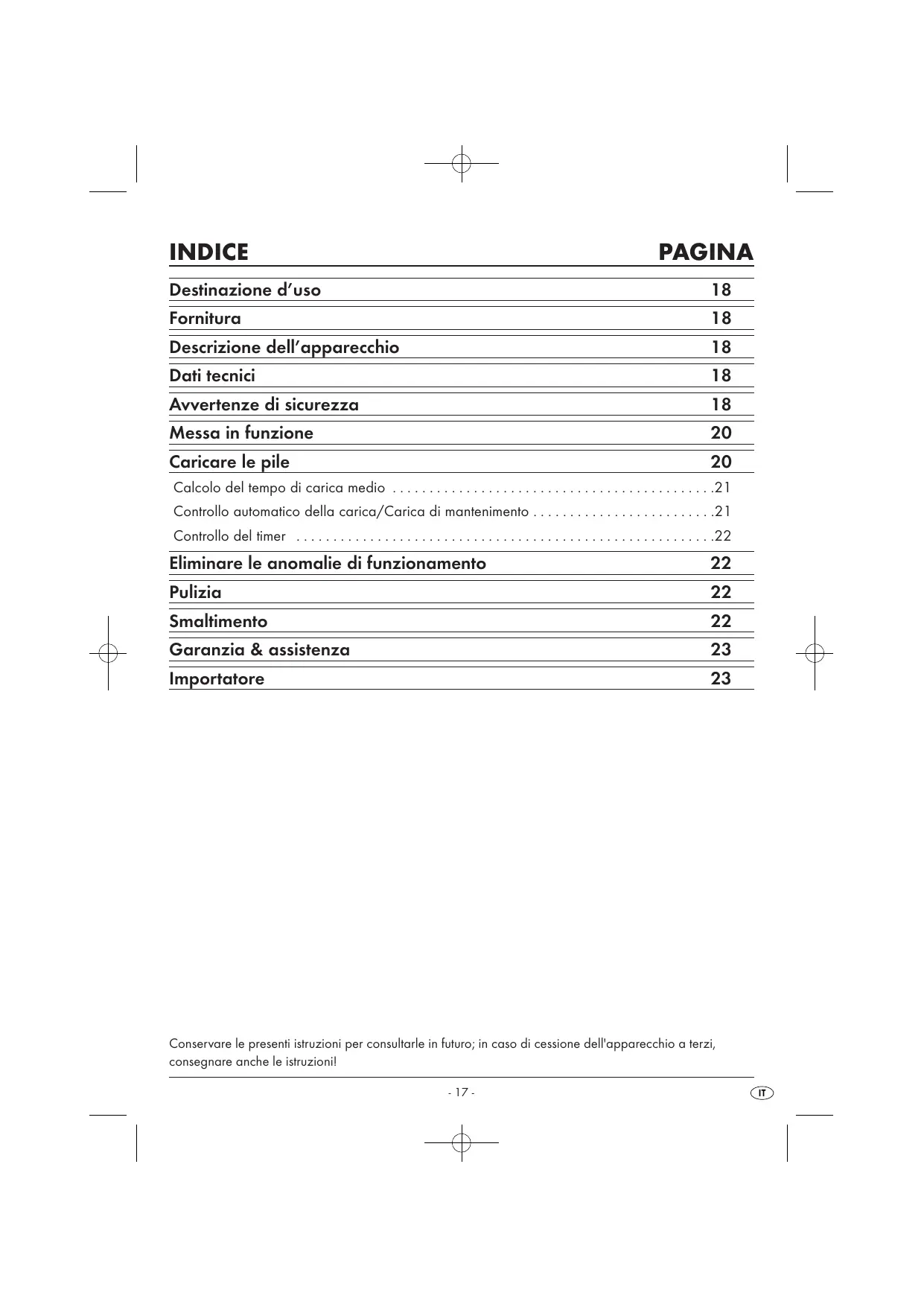

INDICE PAGINA Destinazione d’uso

Avvertenze di sicurezza

Garanzia & assistenza

Conservare le presenti istruzioni per consultarle in futuro; in caso di cessione dell'apparecchio a terzi, consegnare anche le istruzioni!

CARICABATTERIE UNIVERSALE Correnti di carica: 6 da 400 mA (tipo AAA) 6 da 1000 mA (tipo AA) 4 da 1000 mA (tipo C o D) 2 da 70 mA (blocco da 9 V) Destinazione d’uso Il caricabatterie universale per pile è previsto esclu sivamente:

• per la carica di pile ricaricabili al Ni Cd e al Ni MH del tipo AAA/AA/C/D e a blocco da 9 V con consueta capacità nominale.
• per uso domestico, non commerciale. Fornitura
• Caricabatterie universale
• Istruzioni per l’uso Descrizione dell’apparecchio q Sedi di carica per pile a blocco da 9 V (Sedi di carica 5 e 6; v. pagina apribile) w Sedi di carica per pile di tipo AAA/AA/C/D (Sedi di carica da 1 a 4; v. pagina apribile) e LEDs (indicazione stato di funzionamento) Dati tecnici Tensione di ingresso: AC 100 240 V ~ 60/50 Hz Assorbimento di corrente: 350 mA Classe di protezione: II / Temperatura di esercizio: 0°C 25°C Temperatura di stoccaggio: 20°C 50°C Tensioni di uscita: 6 x 1,4 V (vani di carica 1 4) 2x9V (vani di carica 5 6) Avvertenze di sicurezza Pericolo d’incendio! Non installate il caricatore universale per pile:
• in luoghi direttamente esposti alla radiazione solare. Altrimenti il caricatore universale per pile potrebbe surriscaldarsi e venire danneggiato in modo irreparabile.
• nelle immediate vicinanze di sorgenti di calore. Vengono considerate tali per es. stufe, termoven tilatori ed apparecchi simili nonché fori di venti lazione di altri apparecchi elettrici. Altrimenti il caricatore universale per pile potrebbe venire danneggiato in modo irreparabile.
• in ambienti umidi o vicino all’acqua. Altrimenti vi è pericolo che nel caricatore universale per pile penetri dell’umidità. Ciò potrebbe causare una scossa elettrica e un incendio!
• Caricate esclusivamente pile ricaricabili al „Ni Cd“ e al „Ni MH“. Non caricate mai pile di atro tipo o batterie non ricaricabili. Queste ultime non sono adatte a venir caricate. Le pile non ricaricabili potrebbero surriscaldarsi ed esplodere. Il caricatore universale per pile e le pile in esso inserite potrebbero venire danneggiati in modo irreparabile. Sussiste il pericolo di lesioni!

Pericolo di scossa elettrica! Non installate il caricatore universale per pile:

• nelle immediate vicinanze dell’acqua, per es. vicino a vasche da bagno o piscine. Se nel caricatore universale per pile penetra dell’ac qua, l’apparecchio potrebbe venire danneggiato in modo irreparabile.
• Prima di pulire il caricatore universale per pile staccate il cavo di allacciamento alla rete dalla presa di corrente. In tal modo evitate il pericolo di una scossa elettrica. In caso nonostante tutte le precauzioni dovesse penetrare nel caricatore universale per pile dell’ acqua/dell’umidità, staccate immediatamente la spina dalla presa. L'apparecchio è indicato solo per l'uso in ambienti interni. Pericolo di lesioni!
• Conservate sempre le pile lontano dalla portata dei bambini! Vi è pericolo che i bambini ingoino le pile! A causa dei componenti velenosi delle pile vi è pericolo di morte!
• Durante la carica delle pile non lasciate mai il caricatore universale per pile incustodito.
• Durante la carica le pile potrebbero diventare bollenti. Non toccate mai le pile! Vi potrebbe essere pericolo di ustioni! Dopo la carica quindi staccate innanzitutto il cavo di allacciamento alla rete del caricatore universale per pile dalla presa di corrente. Lasciate quindi raffreddare le pile prima di estrarle dal caricatore universale per pile.
• Se il cavo di allacciamento alla rete è difettoso, fatelo immediatamente sostituire da un nostro partner per l’assistenza ai fini di evitare pericoli.
• Il caricatore universale per pile non contiene parti la cui manutenzione possa venire effettuata dall’utente. Se l’involucro del caricatore univer sale per pile viene aperto, la garanzia si estin gue! Per le riparazioni, rivolgersi a un nostro partner di assistenza nella zona di competenza.

• Per danni causati dall’apertura dell’involucro, da tentativi di riparazione da parte di personale non qualificato o di impiego del caricatore uni versale per pile non adeguato allo scopo non viene assunta alcuna responsabilità/garanzia!
• In particolare nel caso di pile vecchie potrebbe fuoriuscire dell’acido di batteria. Rimuovete quin di tutte le pile quando non utilizzate il caricatore universale per pile per lungo tempo. In tal modo proteggete il caricatore universale per pile da danni causati dalla fuoriuscita di acido di batteria.
• No permita utilizar el aparato a personas (inclui dos los niños) cuyas facultades físicas, sensoria les o mentales, así como su falta de conocimien tos o de experiencia, les impida hacer un uso seguro del mismo si no están bajo vigilancia por una persona encargada de su seguridad o hayan sido instruidos como utilizar el aparato correctamente.
• Los niños deben estar bajo vigilancia para asegurarse de que no juegan con el aparato. Utilizzo con pila
• Non utilizzate pile danneggiate (corrose).
• Se le pile presentano fuoriuscite di acido, evitate il contatto con la pelle. Esso porterebbe ad irritazioni cutanee.
• Se si è verificata una fuoriuscita di acido da una pila all’interno del caricatore universale per pile, pulite l’apparecchio con un panno asciutto. Indossate guanti!

Messa in funzione Nota: Badate ad inserire le pile negli scomparti delle sedi di carica posizionandole in accordo con la loro polarità. Altrimenti esse non vengono caricate.

• Prima della messa in esercizio controllate che quanto consegnato sia completo e che esso non presenti eventuali danni visibili.
• Appoggiate il caricatore universale per pile su una base diritta, in piano, antigraffio e antiscivolo.

• Introducete le pile nelle sedi di carica.
• Inserite le pile a blocco da 9 V nelle sedi di carica finché non scattano in posizione. Nota: questo apparecchio è provvisto di piedini di gomma antisdrucciolo. Poiché le superfici dei mobili sono composte dei materiali più svariati e vengono tratta te con i prodotti più disparati, non si può escludere completamente che alcuni di questi prodotti conteng ano componenti in grado di attaccare e ammorbidi re la plastica. Collocare eventualmente un supporto antisdrucciolo sotto i piedini dell'apparecchio.
• Paragonare i dati tecnici con quelli del proprio fornitore di corrente. In caso di coincidenza, connettere il cavo di rete a una presa di corrente. I LED lampeggiano tre volte di luce rossa. Il cari catore universale è quindi pronto per il funziona mento. Caricare le pile Pericolo! Caricate esclusivamente pile ricaricabili al „Ni Cd“ e al „Ni MH“. Non caricate mai pile di altro tipo o batterie non ricaricabili. Queste ultime non sono adatte a venir caricate. Altrimenti il caricatore uni versale per pile e le pile/batterie in esso inserite po trebbero venire danneggiati in modo irreparabile. Vi è pericolo di incendio nonché di esplosione! Si possono caricare individualmente 1 8 pile:
• 4 del tipo C o D nelle sedi di ricarica da 1 a 4, con altre 2 del tipo da 9 V nei vani di ricarica 5 e 6.

• 6 del tipo AA o AAA nei vani di ricarica da 1 a 4, con altre 2 del tipo da 9 V nei vani di ricarica 5 e 6.
• Il procedimento di carica ha inizio. L'accumula tore universale possiede un LED per ogni vano di carica. I LED dei rispettivi vani di carica mo strano il livello di carica delle singole pile.
• Nei primi 5 secondi, il caricatore universale per pile effettua un test rapido: Il LED del vano di carica si accende di luce verde: la tensione del caricatore è superiore al 90%. Il LED del vano di carica si accende di luce arancione: la tensione delle pile è compresa fra l'80% e il 90%. Il LED del vano di carica si accende di luce rossa: la tensione delle pile è inferiore all'80%. Il LED del vano di carica lampeggia di luce rossa: la pila non è inserita correttamente nel vano di carica oppure è guasta. Dopo la rilevazione della tensione delle pile, inizia il processo di carica.

Calcolo del tempo di carica medio Le diverse indicazioni hanno i seguenti significati: Il LED si accende a intermittenza di colore rosso e verde: i caricatori vengono caricati e scaricati alternati vamente. (Funzione Refresh: le pile più vecchie o conservate a lungo vengono rigenerate.) Il LED lampeggia di luce verde: le pile vengono caricate tramite un procedimento di carica a impulsi in grado di rallentare l'usura delle pile stesse . Controllo automatico della carica/ Carica di mantenimento Il LED si accende costantemente di luce rossa: le pile vengono caricate con la massima potenza di corrente. Il LED si accende permanentemente di luce verde: Le pile sono state ricaricate completamente e il caricatore universale per pile passa alla carica di mantenimento. Nota: Se nei vani di ricarica esterni vengono caricate pile del tipo C o D, lo stato di funzionamento viene indi cato dai rispettivi LED esterni. Avvertenza! Durante la carica le pile potrebbero diventare boll enti. Non toccate mai le pile! Sussiste il pericolo di ustioni!

• Staccate il filo di allacciamento alla rete del caricatore universale per pile dalla presa di corrente e lasciate raffreddare le pile. Dopo di ciò potete prelevare le pile caricate dal caricatore universale per pile. Il procedimento di carica può essere più o meno lungo a seconda del tipo, dell'età e della carica re sidua delle pile. I tempi di carica medi si possono calcolare con l'aiuto della seguente formula. Ricordare che i tempi di carica sono comunque solo valori orientativi. Tempo di carica (min.) = Capacità della pila (mAh) x 1,5 x 60 Corrente di carica dell’apparecchio (mA) Questo caricatore universale per pile comanda il tempo di carica per pile ricaricabili al Ni Cd e al Ni MH separatamente. Questo comando si basa sul procedimento Δ U („minus Delta U“). Con il Delta Δ si definiscono nella matematica le differenze. „Minus Delta U“ significa in questo caso una differenza di tensione negativa. Questo riconoscimento della conclusione del processo di carica sfrutta il seguente effetto: se una pila viene caricata con corrente costante, la sua tensione continua ad aumentare. Tuttavia, una volta che una pila è completamente carica, la sua tensione raggiunge un valore massimo e poi cala leggermente in caso continuasse a venire alimenta ta con corrente elettrica. Questa leggera caduta di tensione viene rilevata dall’elettronica di caricamen to e la carica viene terminata. Il caricatore universa le per pile passa automaticamente alla modalità „Carica di mantenimento“. Ciò significa che gli accumulatori non vengono più caricati con corrente continua bensì con brevi impulsi di corrente. In tal modo si impedisce l'autoscaricamento e gli accumu latori vengono mantenuti in uno stato di carica completa.

Controllo del timer Inoltre, l'apparecchio di carica dispone di un con trollo del timer che dopo 17 ore passa automatica mente alla carica di mantenimento. Esso serve come ulteriore protezione dal caricamento eccessi vo, qualora il riconoscimento di carica non funzio nasse a causa di una pila guasta. Eliminare le anomalie di funzionamento Il caricatore universale per pile non mostra alcun funzionamento

• Controllate se il cavo di allacciamento alla rete è correttamente inserito nella presa di corrente.
• Controllate se alla presa arriva corrente. A tale scopo collegate a questa presa un altro apparecchio elettrico funzionante. Le pile inserite non vengono caricate
• Controllate se le pile sono state inserite correttamente in base alla loro polarità.
• Accertarsi di aver inserito nel caricatore pile ri caricabili. Per il ricaricamento sono indicate solo pile al Ni Cd e al Ni MH oppure pile del tipo AAA/AA/C/D e a blocco da 9 V.
• Staccate il cavo di allacciamento alla rete dalla presa di corrente e fate raffreddare l’apparec chio, in quanto probabilmente è stato attivato il dispositivo di controllo della temperatura. Il controllo della temperatura interrompe il procedimento di carica non appena l'apparecchio raggiunge una temperatura eccessiva Pulizia

Pericolo! Prima di ogni pulizia staccare la spina. Sussiste il pericolo di scossa elettrica! Impedire che penetri umidità nell'apparecchio nel corso della pulizia! Pulire l'alloggiamento dell'accumulatore universale esclusivamente con un panno asciutto. In caso di sporco resistente utilizzare un panno leggermente inumidito. Non pulire mai a umido l'interno dei vani di carica. Per la pulizia utilizzare invece un pennello pulito e morbido. Non utilizzare mai agenti di pulizia abra sivi o a base chimica. Smaltimento Non gettare per alcun motivo l’apparecchio insieme ai normali rifiuti domestici. Questo prodotto sottostà alla direttiva europea 2002/96/EC. Smaltire l’apparecchio presso un’azienda auto rizzata o presso l’ente comunale di smaltimento. Rispettare le norme attualmente in vigore. In caso di dubbi, contattare l’azienda di smaltimento competente. Pile Non gettare assolutamente le pile insieme ai normali rifiuti domestici. Le pile possono contenere sostanze tossiche dannose per l'ambiente. Smaltire pertanto le pile unicamente in conformità alle leggi vigenti. Altri guasti di funzionamento Smaltire tutti i materiali d’imballo in confor mità alle norme per il rispetto dell’ambiente. Siete pregati di rivolgerVi ad uno dei nostri partner per l’assistenza in caso:

• non fosse possibile eliminare i guasti di funzionamento nel modo descritto
• o durante l’esercizio del caricatore universale per batterie si dovessero presentare altre anomalie di funzionamento.

Garanzia & assistenza Importatore Questo apparecchio è garantito per tre anni a partire dalla data di acquisto. L'apparecchio è stato prodotto con cura e debitamente collaudato prima della consegna. Conservare lo scontrino come prova d'acquisto. In caso di interventi in ga ranzia, contattare telefonicamente il proprio centro di assistenza. Solo in questo modo è possibile garantire una spedizione gratuita della merce. La garanzia vale solo per i difetti di materiale o fabbricazione, non per i danni da trasporto, parti soggette a usura o danni a parti fragili come ad es. interruttori o accumulatori. Il prodotto è destinato esclusivamente all'uso domestico e non a quello commerciale. La garanzia decade in caso di impiego improprio o manomissione, uso della forza e interventi non ese guiti dalla nostra filiale di assistenza autorizzata. Questa garanzia non costituisce alcun limite ai diritti legali del consumatore. Il periodo di garanzia non viene prolungato in caso di un intervento in ga ranzia. Ciò vale anche per le componenti sostituite e riparate. I danni e difetti presenti già all'acquisto devono essere comunicati immediatamente dopo il disimballaggio, e non oltre due giorni dalla data di acquisto. Le riparazioni effettuate dopo la scaden za del periodo di garanzia sono a pagamento. KOMPERNASS GMBH BURGSTRASSE 21 44867 BOCHUM, GERMANY www.kompernass.com Kompernass Service Italia Tel.: 199 400 441 (0,12 EUR/Min.) e mail: support.it@kompernass.com Kompernaß Service Switzerland Tel.: 0848 000 525 (max. 0,0807 CHF/Min.) e mail: support.ch@kompernass.com
