GEBRUIKSAANWIJZING TLG 1000 A1 TRONIC

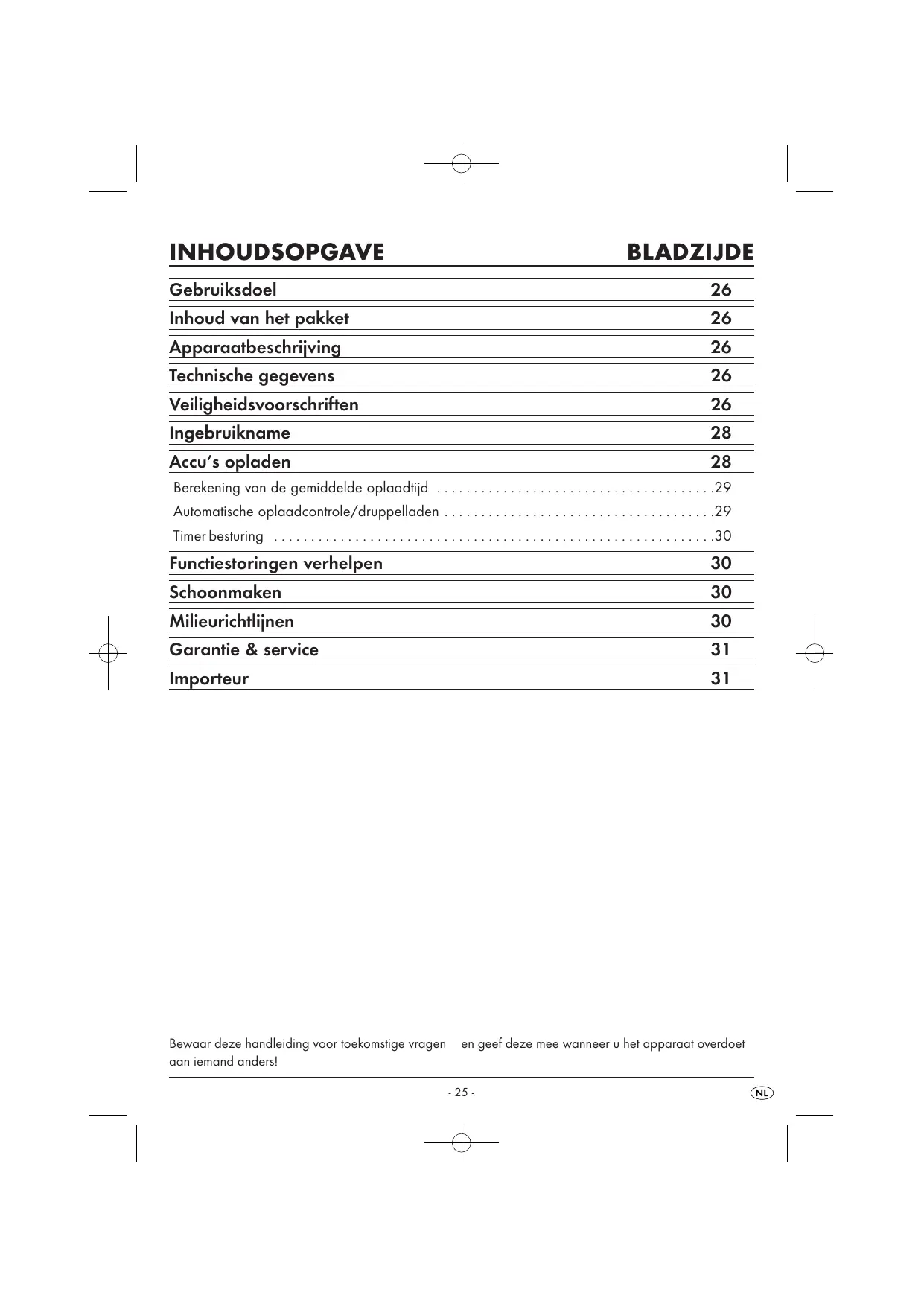

INHOUDSOPGAVE BLADZIJDE Gebruiksdoel

Inhoud van het pakket

Apparaatbeschrijving

Veiligheidsvoorschriften

Bewaar deze handleiding voor toekomstige vragen aan iemand anders! en geef deze mee wanneer u het apparaat overdoet

UNIVERSELE BATTERIJLADER Laadstromen: 6 x 400 mA (type AAA) 6 x 1000 mA (type AA) 4 x 1000 mA (type C of D) 2 x 70 mA (9 V blok) Gebruiksdoel De universele batterijlader is uitsluitend bestemd:

• voor het opladen van herlaadbare Ni Cd en Ni MH accu's van de formaten AAA/AA/C/D en 9 V blok met in de handel gebruikelijke capa citeitswaarden.
• voor het particuliere, niet commerciële gebruik. Inhoud van het pakket
• Universele batterijlader
• Gebruiksaanwijzing Apparaatbeschrijving q Oplaadvakken voor 9 V blok (oplaadvakken 5 en 6; Zie uitvouwpagina) w Oplaadvakken voor type AAA/AA/C/D (oplaadvakken 1 tot en met 4; Zie uitvouwpagina) e LED’s (Bedrijfstoestand display) Technische gegevens Ingangsspanning: Stroomopname: Beschermingsklasse: Bedrijfstemperatuur: Opslagtemperatuur: Uitgangsspanningen: AC 100 240 V ~ 60/50 Hz 350 mA II / 0°C 25°C 20°C 50°C Veiligheidsvoorschriften Brandgevaar! Plaats de universele acculader niet:
• op plaatsen die blootstaan aan rechtstreeks zon licht. Anders kan de universele acculader over verhit raken en onherstelbaar beschadigd raken.
• in de directe nabijheid van warmtebronnen. Daartoe horen bijv. kachels, ventilatiekachels en dergelijke apparaten alsmede ventilatieopenin gen van andere elektrische apparaten. Anders kan de universele acculader onherstelbaar be schadigd raken.
• in vochtige omgevingen of in de buurt van wa ter. Anders kan er vocht binnendringen in de uni versele acculader. Er bestaat dan gevaar voor een elektrische schok en brand!
• Laad uitsluitend oplaadbare accu’s van de typen „Ni Cd” en „Ni MH” op. Laad nooit accu’s van andere typen of niet oplaadbare batterijen op. Deze zijn niet geschikt voor opladen. Niet voor opladen geschikte accu’s kunnen oververhit ra ken en exploderen. De universele acculader en de ingebrachte accu’s kunnen onherstelbaar be schadigd raken. Er bestaat letselgevaar! 6 x 1,4 V (Oplaadvakken 1 4) 2x9V (Oplaadvakken 5 6)

Gevaar door stroomschokken! Plaats de universele acculader niet:

• in de onmiddellijke nabijheid van water, bijv. bij een badkuip of een zwembad. Als er water in de universele acculader komt, kan het apparaat onherstelbaar beschadigd raken.
• Haal voorafgaand aan het schoonmaken van de universele acculader het netsnoer uit het stop contact. Zo voorkomt u een elektrische schok. Mocht er ondanks alle voorzorgsmaatregelen water/vocht in de universele acculader binnen dringen, haal dan meteen het netstekker uit het stopcontact. Het apparaat is alleen geschikt voor gebruik in binnenruimtes. Letselgevaar!
• Berg accu’s altijd buiten bereik van kinderen op! Het gevaar bestaat dat kinderen accu’s inslik ken! Vanwege de giftige stoffen in de accu’s be staat er levensgevaar!
• Laat de universele acculader tijdens het opladen van accu’s nooit zonder toezicht.
• De accu’s kunnen bij het opladen heet worden. Raak hete accu’s nooit aan! Anders bestaat er verbrandingsgevaar! Haal daarom na het opla den eerst het netsnoer van de universele accula der uit het stopcontact. Laat de accu’s vervol gens afkoelen voordat u ze uit de universele acculader haalt.
• Wanneer het netsnoer defect is, laat u het on middellijk vervangen door een servicepartner, om risico’s te voorkomen.
• De universele acculader bevat geen onderdelen die door de gebruiker kunnen worden onderhou den of gerepareerd. Als de behuizing van de universele acculader wordt ge opend, vervalt de garantie! Wend u voor eventuele reparaties tot een van onze servicepartners in uw omgeving.

• Voor schade door het openen van de behuizing, reparatiepogingen door niet gekwalificeerd vak personeel of niet in overeenstemming met de be stemming zijnd gebruik van de universele accu lader wordt geen aansprakelijkheid aanvaard!
• Met name bij oude accu’s kan er accuzuur uit de accu lekken. Verwijder daarom alle accu’s wanneer u de universele acculader langere tijd niet gebruikt. Zo beschermt u de universele accu lader tegen schade door lekkend accuzuur.
• Laat het apparaat niet gebruiken door personen (met inbegrip van kinderen) die vanwege hun fysieke, zintuiglijke of mentale vaardigheden of door een gebrek aan ervaring en kennis het ap paraat mogelijk niet op veilige wijze kunnen ge bruiken, wanneer ze niet onder toezicht staan of niet tevoren zijn geïnstrueerd.
• Geef kinderen uitleg over het apparaat en de hiermee verbonden gevaren, zodat ze niet met het apparaat spelen. Omgang met accu's
• Gebruik geen beschadigde (gecorrodeerde) accu’s.
• Wanneer accu’s lekken, vermijd dan contact met de huid. Dat resulteert in irritatie van de huid.
• Als een accu in de universele acculader is gaan lekken, maak het apparaat dan schoon met een droge doek. Draag hierbij handschoenen!

• Controleer voorafgaand aan de ingebruikname de inhoud van het pakket op volledigheid en eventuele zichtbare beschadigingen.
• Plaats de universele acculader op een onder grond die vlak, waterpas, krasbestendig en anti slip is. Opmerking: dit apparaat is uitgerust met rubberen antislipvoet jes. Aangezien meubeloppervlakken van verschillen de materialen zijn gemaakt en met de meest uiteen lopende onderhoudsmiddelen worden behandeld, kan het niet volledig uitgesloten worden, dat een aantal van deze stoffen ingrediënten bevatten, die de rubberen voetjes aantasten en week maken. Leg indien nodig een antislip onderlaag onder de voet jes van het apparaat.
• Vergelijk de technische gegevens met die van uw stroomleverancier. In geval van overeenstem ming, sluit u het netsnoer aan op een stopcontact. De LED's gaan drie keer rood knipperen. De uni versele acculader is nu gebruiksklaar. Accu’s opladen Gevaar! Laad uitsluitend oplaadbare accu’s van de typen „Ni Cd” en „Ni MH” op. Laad nooit accu’s van an dere typen of niet oplaadbare batterijen op. Deze zijn niet geschikt voor opladen. Anders kunnen de universele acculader en de geplaatste accu’s/bat terijen onherstelbaar beschadigd raken. Er bestaat brand en explosiegevaar! Opmerking: Zorg dat u de accu’s met de juiste stand van de po len in de oplaadvakken plaatst. Anders worden de accu’s niet opgeladen.
• Plaats de accu’s in de oplaadvakken.
• Druk de accu’s van het type 9 V blok in de oplaadvakken tot ze hoorbaar vastklikken. Er kunnen 1 8 accu's afzonderlijk worden opgeladen:
• 4 x type C of type D in de laadvakken 1 tot 4, met aanvullend 2 x type 9 Volt accu's in de laadvakken 5 en 6.

• 6 x type AA of type AAA in de laadvakken 1 tot 4, met aanvullend 2 x type 9 Volt accu's in de laad vakken 5 en 6.
• De laadprocedure begint nu. De universele ac culader beschikt over telkens één LED voor ieder vak in het laadvak. De LED‘s van de betreffende laadvakken geven de laadtoestand aan van de individuele accu’s.
• In de eerste 5 seconden voert de universele acculader een snelle test uit: De LED van het laadvak brandt groen: de accuspanning ligt boven 90 %. De LED van het laadvak brandt oranje: de accuspanning ligt tussen 80 % 90 %. De LED van het laadvak brandt rood: accuspanning ligt onder 80 %. De LED van het laadvak knippert rood de accu is niet correct in het laadvak geplaatst of defect. Als de spanning van de accu's is vastgesteld, begint het opladen.

Berekening van de gemiddelde oplaadtijd De verschillende meldingen hebben volgende bete kenissen: Afhankelijk van type, leeftijd en resterende oplaad toestand van de accu duurt de oplaadprocedure verschillend lang. De gemiddelde oplaadtijden kunt u met behulp van de onderstaande formule berekenen. Let er echter op, dat het bij de berekende tijden slechts om richtgetallen gaat. De LED knippert afwisselend rood en groen: de accu's worden afwisselend opgeladen en ont laden. (Refresh functie: oudere of lang opgeslagen accu's worden daardoor opgefrist.) De LED knippert groen: de accu's worden opgeladen door een impulsla ding die de accu's ontziet. Oplaadtijd (min.) = Capaciteit van de accu (mAh) x 1,5 x 60 Oplaadstroom van het apparaat (mA) De LED brandt continu rood: de accu's worden opgeladen met de maximale oplaadstroom. Automatische oplaadcontrole/ druppelladen De LED brandt continu groen: De accu's zijn volledig opgeladen en de univer sele acculader schakelt over op druppellading. Opmerking: als in de buitenste oplaadvakken type C of D wordt opgeladen, wordt de bedrijfstoestand telkens door de buitenste LED aangegeven. Waarschuwing! De accu’s kunnen bij het opladen heet worden. Raak hete accu’s nooit aan! Er bestaat verbrandingsgevaar!

• Haal het netsnoer van de universele acculader uit het stopcontact en laat de accu’s afkoelen. Daarna kunt u de opgeladen accu’s uit de universele acculader halen. Deze universele acculader regelt de oplaadtijd voor oplaadbare batterijen van het type Ni Cd en Ni MH afzonderlijk. Deze regeling is gebaseerd op het Δ U („minus Delta U”) principe. De delta Δ staat in de wiskunde voor verschillen. „Minus Delta U” betekent in dit geval een negatief spanningsverschil. Dit principe wordt benut voor het volgende: Als een accu met een constante stroom wordt opge laden, wordt de spanning ervan steeds hoger. Als een accu vol is, bereikt de spanning een maximum en neemt deze bij een verdere stroomtoevoer weer iets af. Deze lichte spanningsafname wordt door de oplaadelektronica herkend en het opladen wordt beëindigd. De universele acculader schakelt auto matisch over op „druppelladen”. Dat betekent, dat de accu’s niet langer met constante stroom worden geladen, maar met korte stroomimpulsen. Zodoende wordt zelfontlading voorkomen en worden de accu’s in een volledig opgeladen toestand gehouden.

Schoonmaken Timer-besturing Bijkomend beschikt het laadapparaat over een ti mer besturing, die na 17 uur automatisch overscha kelt in de druppellading. Dit dient als extra bescher ming tegen overladen, mocht de laad stop vaststelling wegens een eventueel defecte accu niet reageren. Functiestoringen verhelpen

Gevaar! Haal vóór iedere reiniging de stekker uit het stopcontact. Er bestaat gevaar voor een elektrische schok! Let erop, dat bij de reiniging geen vochtigheid in het apparaat binnendringt! Reinig de behuizing van de universele acculader uitsluitend met een droge doek. Gebruik in geval van hardnekkige vervuilingen een licht vochtig gemaakte doek. Maak het binnenste van de laadvakken in geen geval vochtig schoon. Gebruik voor het schoonma ken in plaats daarvan een schone, zachte kwast. Gebruik in geen geval schurende of chemische schoonmaakmiddelen. De universele acculader geeft geen functie aan

• Controleer of het netsnoer correct op het stop contact is aangesloten.
• Controleer of er stroom op het stopcontact staat. Sluit daartoe een ander, werkend elektrisch ap paraat aan op dit stopcontact. De ingebrachte accu’s worden niet opgeladen
• Controleer of de accu’s met de juiste stand van de polen zijn ingebracht.
• Controleer of u accu's in de universele acculader hebt ingebracht die geschikt zijn voor opladen. Geschikt voor opladen zijn uitsluitend oplaadbare Ni Cd en Ni MH accu's van de typen AAA/AA/C/D en 9V blok.
• Haal het netsnoer uit het stopcontact en laat het apparaat afkoelen, omdat mogelijk de tempera tuurbeveiliging is geactiveerd. De temperatuur bewaking zorgt voor het afbreken van de oplaad procedure, zodra de accu een te hoge temperatuur bereikt. Milieurichtlijnen Deponeer het apparaat in geen geval bij het normale huisvuil. Dit product is onderhevig aan de Europese richtlijn 2002/96/EC. Voer het apparaat af via een erkend afvalverwer kingsbedrijf of via uw gemeentereiniging. Neem de bestaande voorschriften in acht. Neem in geval van twijfel contact op met de gemeentelijke reinigingsdienst. Batterijen Andere functiestoringen Neem contact op met een van onze servicepart ners bij u in de buurt, indien:
• de functiestoringen niet op de beschreven manier kunnen worden verholpen
• bij gebruik van de universele acculader andere functiestoringen optreden. Deponeer de batterijen in geen geval bij het normale huisvuil. Batterijen kunnen giftige stoffen bevatten die scha delijk zijn voor het milieu. Ontdoe u daarom altijd van de batterijen in overeenstemming met de bestaande wettelijke bepalingen. Voer alle verpakkingsmaterialen op een milieuvriendelijke manier af.

Garantie & service Importeur U heeft op dit apparaat 3 jaar garantie vanaf de aankoopdatum. Het apparaat is met de grootst mo gelijke zorg vervaardigd en voorafgaand aan de levering nauwkeurig gecontroleerd. Bewaar a.u.b. de kassabon als aankoopbewijs. Als u aanspraak wilt maken op garantie, neem dan a.u.b. telefonisch contact op met uw servicefiliaal. Alleen op die ma nier is een kostenloze verzending van uw product gegarandeerd. De garantie geldt alleen voor materiaal of fabrica gefouten, echter niet voor transportschade, of voor onderdelen die aan slijtage onderhevig zijn, of voor beschadigingen aan breekbare delen, bijv. schake laars of accu's. Het product is uitsluitend bestemd voor privé gebruik en niet voor bedrijfsmatige doe leinden. Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparaties die niet door ons geautoriseerd servicefiliaal zijn uitge voerd, vervalt de garantie. Uw wettelijke rechten worden door deze garantie niet beperkt. De garantieperiode wordt niet verlengd door de aansprakelijkheid. Dit geldt eveneens voor vervan gen en gerepareerde onderdelen. Schade en ge breken die mogelijk reeds bij de aankoop aanwe zig zijn, moeten direct na het uitpakken worden gemeld, uiterlijk echter twee dagen na de dag van aankoop. Na verstrijken van de garantieperiode moeten alle voorkomende reparaties vergoed worden. KOMPERNASS GMBH BURGSTRASSE 21 44867 BOCHUM, GERMANY www.kompernass.com Kompernass Service Netherland Tel.: 0900 1240001 e mail: support.nl@kompernass.com
