MANUALE UTENTE TLG 500 A1 TRONIC

Destinazione d'uso 18
Fornitura 18
Descrizione dell'apparecchio 18
Dati tecnici 18
Avvertenze di sicurezza 18
Messa in funzione 20
Caricare le pile 20
Calcolo del tempo di carica medio 21
Controllo automatico della carica/Carica di mantenimento 21
Controllo del timer 21
Eliminare le anomalie di funzionamento 22
Pulizia 22
Smaltimento 22
Garanzia & assistenza 23
Importatore 23

Conservare le presenti istruzioni per consultrale in futuro; in caso di cessione dell'apparecchio a terzi, consegnareanche i istruzioni!

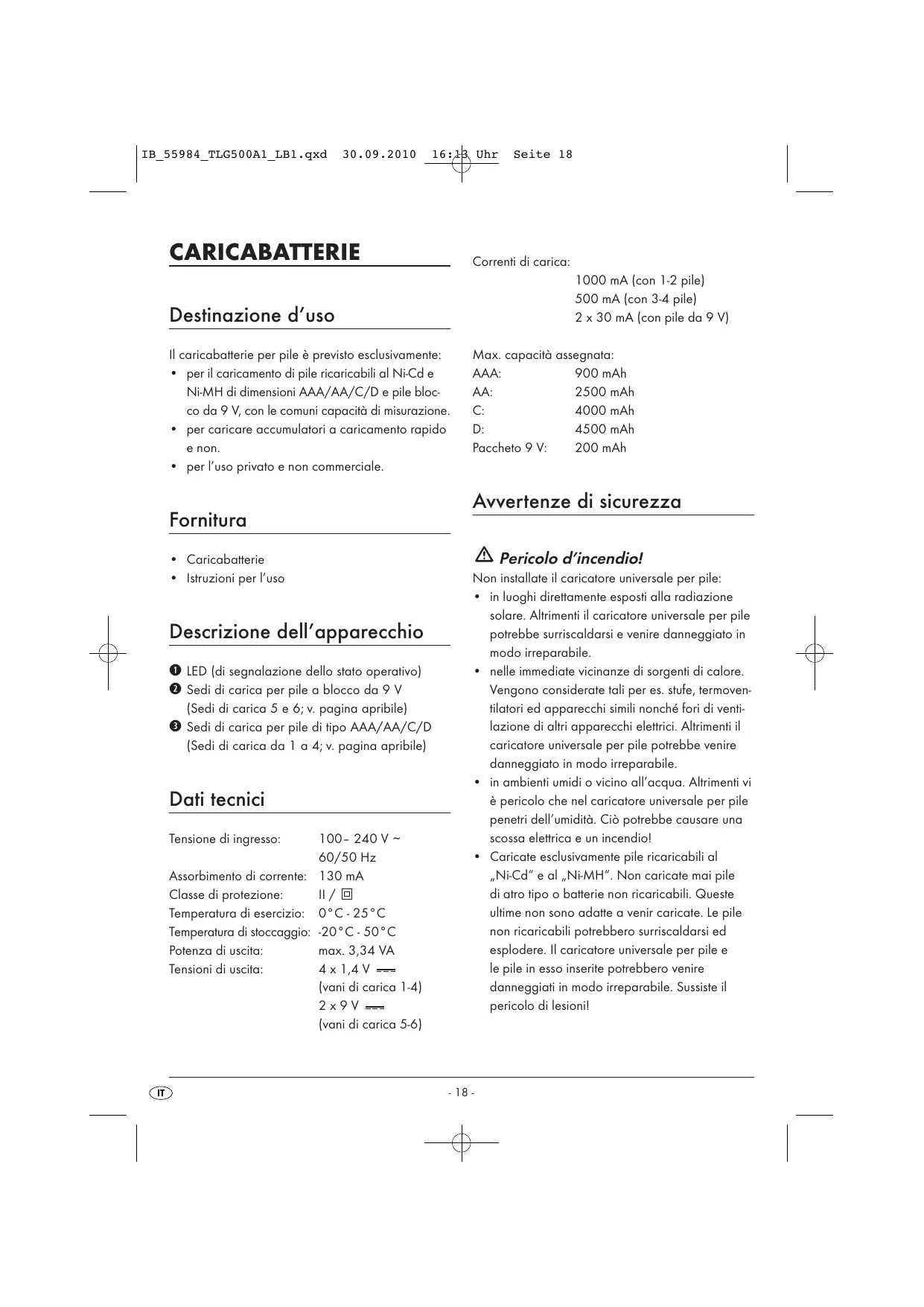

Destinazione d'uso

Il caricabatterie per pile è previsto esclusivamente:

per il caricamento di pile ricaricabili al Ni-Cd e Ni-MH di dimensioni AAA/AA/C/D e pile blocco da 9 V, con le comuni capacità di misurazione.
per caricare accumulatori a caricamento rapido e non.
per l'uso privato e non commerciale.

Fornitura

• Caricabatterie
  Istruzioni per l'uso

Descrizione dell'apparecchio

LED (di segnalazione dello stato operativo)
Sedi di carica per pile a blocco da 9 V (Sedi di carica 5 e 6; v. pagina apribile)
Sedi di carica per pile di tipo AAA/AA/C/D (Sedi di carica da 1 a 4; v. pagina apribile)

Dati tecnici

Tensione di ingresso: 100-240 V ~ 60/50 Hz

Assorbimento di corrente: 130 mA
Classe di protezione: II/回
Temperatura di esercizio: 0^ - 25^
Temperatura di stoccaggio: -20^ - 50^
Potenza di uscita: max. 3,34 VA
Tensioni di uscita: 4× 1,4V = = =

(vani di carica 1-4)

2× 9 = -

(vani di carica 5-6)

Currenti di carica:

500 mA (con 3-4 pile)

2 × 30 ~mA (con pile da 9 V)

Max. capacità assegnata:

AAA: 900 mAh

AA: 2500 mAh

C: 4000 mAh

D: 4500 mAh

Paccheto 9 V: 200 mAh

Avverenze di sicurezza

Pericolo d'incendio!

Non installe il caricatore universale per pile:

• in luoghi direttamente esposti alla radiazione solare. Altrimenti il caricatore universale per pile potrebbe surriscaldarsi e venire danneggiato in modo irreparabile.
• nelle immeditate vicinanze di sorgenti di calore. Vengono considerate tali per es. stufe, termoventilatori ed apparente schiili nonché fori di ventilazione di altri apparente elettrici. Altrimenti il caricatore universale per pile potrebbe venire danneggiato in modo irreparabile.
• in ambienti umidi o vicino all'acqua. Altrimenti vi è pericolo che nel caricatore universale per pile penetri dell'umidità. Ciò potrebbe causare una scossa elettrica e un incendio!
• Caricate esclusamentepile ricaricabili al "Ni-Cd"e al "Ni-MH".Non caricate mai pile di atro tipo o batterie non ricaricabili. Queste ultime non sono adatte a venir caricate. Le pile non ricaricabili potrebbero surriscaldarsi ed esplodere. Il caricatore universale per pile e le pile inesso inserte potrebbero venire danneggiati in modo irreparabile.Sussiste il pericolo di lesioni!

Pericolo di scossa elettrica!

Non installate il caricatore universale per pile:

• nelle immeditate vicinanze dell'acqua, per es. vicino a vasche da bagno o piscine. Se nel caricatore universale per pile penetrà dell'acqua, l'apparecchio potrebbe venire danneggiato in modo irreparabile.
• Prima di pulire il caricatore universale per pile staccate il cavo di allacciamento alla rete nella presa di corrente. In tal modo evitate il pericolò di una scossa elettrica. In caso nonostante tutte le precauzioni dovesse penetrare nel caricatore universale per pile dell'acqua/dell'umidità, staccate immediatamente la spina dalla presa.

L'apparecchio è indicato solo per l'uso in ambienti interni.

Pericolo di lesioni!

• Conservate sempre lepile lontano dallaportata dei bambini!Vi èpericolo che i bambini ingoino lepile!Acausa dei componenti velenosi delle pile vi èpericolo di morte!
• Durante la carica delle pile non lasciate mai il caricatore universale per pile incustodito.
• Durante la carica le pile potrebbero divertare bollenti. Non toccate mai le pile! Vi potrebbe essere pericolodi uszioni! Dop la carica quando staccate innanzitutto il cavo di allacciamento alla rete del caricatore universale per pile dalla presa di corrente. Lasciate quindi raffreddare le pile prima di estrarle dal caricatore universale per pile.
• Se il cavo di allacciamento alla rete è difettioso, fatelo immediatamente sostituire da un nostro partner per l'assistenza ai fini di evitare pericoli.
• Il caricatore universale per pile non contiene parti la cui manutenzione possa venire effettuata dall'utente. Se l'involcro del caricatore universale per pile viene aperto, la garanzia si estin-gue! Per le riparazioni, rivolgersi a un sostro partner di assistenza nella zona di competenza.

Per anni causati dall'apertura dell'involucro, da tentativi di riparazione da parte di personale non qualificato o di impiego del caricatore universale per pile non adeguato allo scopo non viene assuntà alcuna responsabilità/garanzia!
- In particolare nel caso dipile vecchie potrebbe fuoriuscire dell'acido di batteria. Rimuvete quindi tutte lepile quando nonutilizzate il caricatore universale per pile per lungo tempo. In tal modo proteggete il caricatore universale per pile da danni causati alla fluoride, acido di batteria.
- No permitted utilization of the apparatus to persons (incluidos los niños) cuyas facultades fisicas, sensoriales o mentalares, asi como su falta de conocimientos o de experiencia, les impida hacer un uso seguro del本身就是 si no está bajo vigilancia por una persona encargada de su seguridad o hayan sido instruidos como usar el aparato correctamente.
- Los niños deben estar bajo vigilancia para aseguarse de que no jugan con el aparato.

Maneggio di batterie ricaricabili

Nonutilizzate pile danneggiate (corrose).
- Se le pile presentano fuoriuscite di acido, evitate il contatto con la pelle. Esso porterebbe ad irritazioni cutanee.
- Se si è verificata una fuoriuscita di acido da una pila all'interno del caricatore universale per pile, pulite l'apparecchio con un panno asciutto. Indossate guanti!

Messa in funzione

• Prima della messa in esercizio controllate che quanto consegnato si complete e cheesso non presenti eventuali danni visibili.
  Appoggiate il caricatore universale per pile su una base diritta, in piano, antigraffio e anticivolo.

① Avviso:

questo apparecchio è provvisto di piedini di gomma antisdrucciolo. Poiché le superfici dei mobili sono composte dei materiali più svariati e vengono trattate con i prodotti più disparati, non si può escludere completamente che alcuni di questi prodotti contengano componenti in grado di attaccare e ammonbidire la plastica. Collocare eventualmente un supporto antisdrucciolo sotto i piedini dell'apparecchio.

• Paragonare i dati tecnici con quelli del proprio fornitore di corrente. In caso di coincidenza, connettere il cavo di rete a una presa di corrente. I LED si accenderanno divertando di colore rosso e verde. Il caricatore universale è quindi primo per il funzionamento.

Caricare le pile

Pericolo!

Caricate escludamente pile ricaricabili al "Ni-Cd" e al "Ni-MH". Non caricate maipile di altri tipo o batterie non ricaricabili. Queste ultime non sono adatte a venir caricate. Altrimenti il caricatore universale per pile e lepile/batterie inesso inserte potrebbero venire danneggiati in modo irreparabile. Vi è pericolodi incendio nonché di esplosione!

① Avvertenza:

Badate ad insertire le pile negli scomparti delle sedi di carica posizionandole in accordo con la loro polarità. Altrimenti esse non vengono caricate.

• Introducete le pile nelle sedi di carica.
• Inserite le pile a blocco da 9 V nelle sedi di carica finché non scattano in posizione.

Si possono caricare individualmente da 1-6 pile:

4x tipo Co tipo D nei vani di carica da 1 a 4, o
- 4 x tipo AA o AAA nei vani di carica da 1 a 4, con in più 2 pile di tipo 9 Volt nei vani di carica 5 e 6.
- Il procedimento di carica ha inizio. L'accumulatore universale possiede un LED per agli vano di carica. I LED dei rispetti vari di carica molto strano il livello di carica delle singole pile.
- Nei primi 5 secondi, l'accumulatore universale esegue un test rapido di capacité:

• Se il LED del vano di carica è acceso e di colore verde:
  capacità superiore al 90 %.
• Se il LED del vano di carica lampeggia ed è di colore verde: capacità compresa fra l'80% e il 90%.
• IL LED del vano di ricarica si accende di lucerossa:capacità tra 70 - 80%.
• IL LED del vano di ricarica lampeggia di lucerossa:
  capacità inferiore al 70%

① Avertenza:

Se il LED del vano di ricarica lampeggia di luce rosca per altre 5 secondi, le batterie ricaricabili non sono inserite correttamente nel vano oppure sono difettose.

Una volta misurata la capacité della pila, comincia il procedimento di carica.

Le diverseindicazioni hanno i seguentis significati:

• Il LED lampeggia a intervalli di un secondo, con colore rosso e verde (Non per le pile blocco da 9 V):

Le batterie ricaricabili vengono caricate e scaricate alternativamente. (Funzione Refresh: le pile vecchie o stoccate per lungo tempo vengono ri-pristinate)

• Il LED lampeggia a intervalli di mezzo secondo, con colore rosso e verde (salvo per la batteria ri-caricabile pacchetto 9 V):

Se non è necessario rigenerare (funzione Refresh) le batterie ricaricabili, poiché sono vecchie o vanno magazzinate a lungo, avviene quando segue: le batterie ricaricabili vengono scaricate per ridurre al minimo dell'effetto memory.

• Il LED resta accesorawnaz lampeggiare ed è di colore rozzo:

le batterie ricaricabili vengono caricate con la massima corrente di ricarica.

• Il LED resta accesorawnaz lampeggiare ed di colore verde:

lepile sono completamente cariche e l'accumulatore universale passa alla carica di mantenimento.

Avverenza!

Durante la carica le pile potrebbero divertare bollenti. Non toccate mai le pile! Sussiste il pericolodi usioni!

• Staccate il filo di allacciamento alla rete del caricatore universale per pile nella presa di corrente e lasciate raffreddare lepile.

Dopo di ciò potete prelevare le pile caricate dal caricatore universale per pile.

Calcolo del tempo di carica medio

Il procedimento di carica può essere più o meno lungo a seconda del tipo, dell'ètà e della carica residua dellepile. I tempi di carica medisi possono calcolare con l'auto della segunte formula.

Ricordare che i tempi di carica sono comunque solo valori orientativi.

Tempo di carica (min.) =
Capacità della pila (mAh) x 1,5 x 60
Corrente di carica dell'apparecchio (mA)

Controllo automatico della carica/ Carica di mantenimento

Questo caricatore universale per pile comanda il tempo di carica per pile ricaricabili al Ni-Cd e al Ni-MH separamente. Questo lavoro si basa sul procedimento - U (_, minus Delta U").

Con il Delta si definisco nella matematica le differenze.

"Minus Delta U" significa in quello caso una differenza di tensione negativa.

Questo riconoscimento della conclusione delprocesso di carica sfrutta il seguente effetto:se una pila viene caricata con corrente costante, la sua tensione continua ad augmentare. Tuttavia, una volta che una pila è completamente carica, la sua tensione raggiunge un valor massimo e poi cala leggermente in caso continuasse a venire alimentata con corrente elettrica.Questa leggera caduta di tensione viene rilevata dall'elettronica di caricamento e la caricaiene terminata. Il caricatore universale per pile passa automaticamente alla modalità "Carica di mantenimento".Cio significica che gli accumulatori non vengono più caricati con corrente continua bensi con brevi impulsi di corrente. In tal modo si impedisce l'autoscaricamento e gli accumulatori vengono manteni in uno stato di carica completa.

Controllo del timer

Inoltre, l'apparecchio di carica dispone di un controlio del timer che dopo 15 ore passa automaticamente alla carica di mantenimento. Esso serve come ulteriori protezione dal caricamento eccessivo, qualora il riconoscimento di carica non funzionasse a causa di una pila guasta.

Eliminare le anomalie di funzionamento

Il caricatore universale per pile non在哪 alcun funzionamento

• Controllate se il cavo di allacciamento alla rete è correttamente inserito nella presa di corrente.
• Controllate se alla presa arrivava corrente. A tale scopo collegate a但这a presa un altri apparecchio elettrico funzionante.

Le pile inserte non vengono caricate

Controllate se le pile sono state inserte correttamente in base alla loro polarità.
- Controllate se avete inserito nel caricatore universale per pile dellepile adatte a venir caricata. Sono adatte a essere caricate esclusivamente pile caricabili al Ni-Cd e al Ni-MH di tipo AAA/AA/C/D e a blocco da 9 V.
- Staccate il cavo di allacciamento alla rete dalla presa di corrente e fate raffreddare l'apparecchio, in quanto probabilitmente è stato attivato il disposativo di controllo della temperatura. Il controllo della temperatura interrompe il procedimento di carica non appena l'apparecchio raggiunge una temperatura eccessiva

Altri guasti di funzionamento

Siete pregati di rivolverVi ad uno dei nostri partner per l'assistenza in caso:

non fosse possibile eliminare i guasti di funzionamento nel modo descritto
- o durante l'esercizio del caricatore universale per batterie si dovessero presentare altre anomalie di funzionamento.

Pulizia

Pericolo! Prima di agli pulizia staccare la spina. Sussiste il pericolo di scossa elettrica! Impedire che penetri umidità nell'apparecchio nel corso della pulizia!

Pulire l'alloggiamento dell'accumulatore universale escludvamente con un panno asciutto. In caso di sporco resistente utilizzato un panno leggermente inumidito.

Non pulire mai a umido l'interno dei vani di carica. Per la pulizia utilizzare,invece un pennello pulito e morbido.Nonutilizzato mai agenti di pulizia abrasivi o a base chimica.

Smaltimento

Non gettare per alcun motivo l'apparecchio insieme ai normali rifiuti domestici. Questo prodotto sottostà alla direttiva europea 2002/96/EC.

Smaltire l'apparecchio presso un'azienda autorizzata o presso l'ente comunale di smaltimento.

Rispettare le norme attualmente in vigore. In caso di dubbi, contattare l'azienda di smaltimento competente.

Pile

Non gettare assolutamente le pile insieme ai normali rifiuti domestici.

Le pile possono contentere sostanze tossiche dannose per l'ambiente. Smaltire pertanto le pile unicamente in conformità alle leggi vigenti.

Smaltire tutti i materiali d'imballo in conformità alle norme per il rispetto dell'ambiente.

Garanzia & assistenza

Questo apparecchio è garantito per tre anni a partire nella data di acquisso. L'apparecchio è stato prodotto con cura e debitamente collaudato prima della consegna. Conservare lo scontrino come prova d'acquisso. In caso di interventi in garanzia, contattare Telefonicamente il proprio centro di assistenza. Solo in quello modo è possibile garantire una spedizione gratuite della merce. La garanzia vale solo per i difetti di materiale o fabbricazione, non per i danni da trasporto, parti soggette a usura o uomini a parti fragili come ad es. interruptori o accumulatorati. Il prodotto è destinato esclusivamente all'uso domestico e non a quello commerciale.

La garanzia decade in caso di impiego improprio o manomissione, uso della forza e interventi non eseguiti alla nostra filiale di assistenza autorizzata. Questa garanzia non costituisce alcun limite ai diritti legali del consumatore. Il periodo di garanzia noniene prolongato in caso di un intervento in garanzia. Ciò valeanche per le componenti sostituite e riparate. I dati edifetti presenti già all'acquisto devono essere comunicati immediatamente dopo il disimballaggio, e non altre due giorni alla data di acquisto. Le riparazioni effettuate durante la scadenza del periodo di garanzia sono a pagamento.

Kompernass Service Italia
