IPTUSB - Platine vinyle ION - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Platine vinyle avec sortie USB
Marque	ION
Modèle	IPTUSB
Dimensions (approx.)	40 x 35 x 12 cm
Poids (approx.)	3 kg
Alimentation	Secteur (câble fourni) ou 6 piles D (non incluses)
Vitesses de lecture	33, 45 et 78 tours/minute
Réglage de vitesse (Pitch)	+/- 10% avec maintien du tempo
Sorties	USB, RCA (ligne), casque 1/8" et 1/4"
Enceinte intégrée	Oui, pour écoute sans amplificateur externe
Réglages audio	Volume, tonalité (basses/aigus), gain
Conversion numérique	Via USB avec logiciel EZ Vinyl Converter inclus
Couvercle anti-poussière	Oui, avec verrou
Adaptateur 45 tours	Inclus
Poignée de transport	Intégrée
Pièces détachées	Cartouche remplaçable, adaptateur 45 tours
Entretien	Chiffon doux et sec, éviter produits abrasifs
Sécurité	Lire le livret de sécurité avant utilisation

FOIRE AUX QUESTIONS - IPTUSB ION

Comment brancher la platine vinyle IPTUSB à un ordinateur ?

Utilisez le câble USB fourni pour relier la sortie USB de la platine à un port USB de votre ordinateur. Assurez-vous que la platine est sous tension. Le logiciel EZ Vinyl Converter doit être installé pour transférer la musique au format numérique.

Puis-je utiliser des piles pour alimenter la platine ?

Oui, la platine peut fonctionner avec 6 piles de format D (non incluses). Installez-les dans le compartiment prévu, en respectant la polarité indiquée sur le schéma.

Comment régler la vitesse de lecture d'un vinyle ?

Utilisez le sélecteur RPM situé sur le panneau de commande pour choisir entre 33, 45 ou 78 tours/minute. Le bouton PITCH permet un réglage fin de +/- 10%.

Que faire si le son des vinyles est trop faible ou trop fort ?

Ajustez le bouton GAIN pour régler le niveau d'amplification du signal provenant de la cellule. Vous pouvez aussi utiliser le bouton AUDIO pour le volume général.

Comment brancher un casque audio sur la platine ?

La platine dispose de deux prises casque : une au format 1/8 po (mini-jack) et une au format 1/4 po. Branchez votre casque et réglez le volume avec le bouton AUDIO. Attention, baissez le volume avant de brancher le casque pour protéger votre ouïe.

Puis-je connecter la platine à une chaîne hi-fi ?

Oui, utilisez les sorties RCA (prise principale) pour relier la platine à un amplificateur, une console de mixage ou une enceinte amplifiée. Le niveau de sortie est contrôlé par le bouton AUDIO.

Comment lancer la conversion d'un vinyle en fichier numérique ?

Installez le logiciel EZ Vinyl Converter à partir du CD fourni. Branchez la platine à l'ordinateur via USB, placez un vinyle, et lancez le logiciel. Suivez les instructions à l'écran pour enregistrer et sauvegarder votre musique au format numérique.

Que faire si le couvercle anti-poussière est difficile à ouvrir ?

Le couvercle est maintenu par un verrou : faites-le glisser vers la gauche pour le déverrouiller. Si le problème persiste, vérifiez qu'aucun obstacle ne bloque le mécanisme.

Comment entretenir la platine vinyle IPTUSB ?

Nettoyez l'appareil avec un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants. Protégez la platine de la poussière en refermant le couvercle après usage.

Où trouver des pièces de rechange pour la platine (cellule, adaptateur) ?

Les pièces de rechange, comme la cartouche ou l'adaptateur 45 tours, sont disponibles sur le site du fabricant ION Audio (www.ion-audio.com) ou auprès de revendeurs agréés.

MODE D'EMPLOI IPTUSB ION

Guide d'utilisation simplifié

FRANÇAIS...

Le tourne-disque USB se branche directement à un ordinateur afin de transférer vos précieux vinyles au format numérique. Nous avons inclus du logiciel afin de vous aider à convertir votre musique :

Le EZ Vinyl Converter est la façon la plus rapide et la plus simple de convertir vos enregistements au média numérique. Le EZ Vinyl Converter permet également de sauvegarder vos enregistements dans votre bibliothèque iTunes. L'utilisateur débutant peut préférer cette application pour sa simplicité d'utilisation. Nous avons inclus un guide d'utilisation simplifié avec des instructions détaillées sur l'installation et le fonctionnement du logiciel.

Installation du logiciel : Insérez simplement le CD dans le lecteur de votre ordinateur et suivez les instructions à l'écran. Dansque vous avez terminé la conversion du vinyle, vous le pouvez graver sur un CD ou le télécharger sur des lecteurs multimédia portables.

1. Assurez-vous que tous les articles énumérés sur la page couverture de ce guide sont inclus dans la boîte.
2. LIRE LE LIVRET DES CONSIGNES DE SÉCURITÉ AVANT D'UTILISER LE PRODUIT.

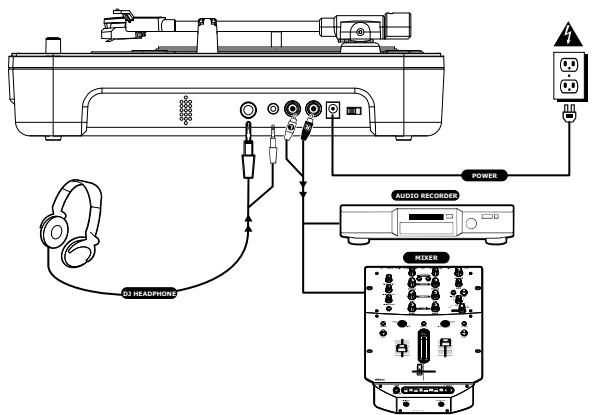

3. Examinez bien le schéma d'installation.

Note: Ce tourne-disque peut être utilisé de façon autonome ou avec les appareils figurant sur la liste du schéma d'installation.

1. Assurez-vous que tous les appareils sont hors tension et que tous les attenuateurs et le gain sont réglés à « zéro »
2. Connectez toutes les sources d'entrées stéreo tel qu'indiqué sur le schéma.
3. Brancher tous les appareils à sortie stéreo aux amplificateurs de puissance, aux lecteurs de cassette et aux sources audio.
4. Branchez tous les appareils à une prise de courant.
5. Mettre tous les appareils sous tension dans l'ordre suivant:

Tourne-disque - Console de mixage (non comprise) en dernier, tout amplificateurs ou appareils de sortie (non compris)

1. Pour permettre hors tension, toujours inverser l'opération,
2. Éteindre les amplificateurs (non compris)
3. Console de mixage (non comprise) Tourne-disque
4. Allez à http://www.ion-audio.com/ pour enregistrer le produit.

Plus d'informations sur ce produit sont disponibles sur le site Internet http://www.ion-audio.com

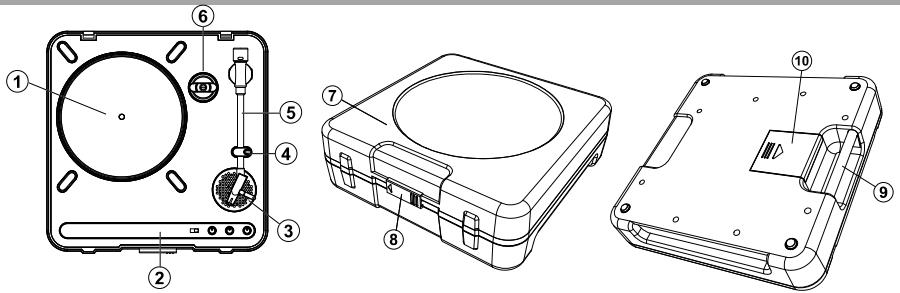

1. Plateau: Placez un disque sur le plateau.
2. Panneau de commande: Veuillez vous référer à la section détaillée sur les caractéristiques du panneau de commande.
3. Enceinte intégrée: Utilisez cette enceinte pour écouter le signal audio.
4. Serre-bras du bras de lecture: Utilisez le serre-bras pour bien fixer le bras de lecture pour le remisage ou le transport.
5. Bras de lecture: L'appareil est livré avec un bras de lecture équilibré et une cartouche. La cartouche est replacable par des pièces que vous trouve ès que le bras de lecture est déplacé au-dessus du plateau.
6. Adaptateur 45 rpm : Utilisez cet adaptateur avec les disques 45 rpm.
7. Couvercle anti-poussière: Ce couvercle protège le tourne-disque de la poussière et les mauvais traitements durant le remisage ou le transport.
8. Verrou du couvercle anti-poussière: Ce verrou permet de maintenir le couvercle en place et peut être facilement ouvert en le glissant vers la gauche.
9. Poignée: Utilisez cette poignée pour déplacer facilement l'appareil des casisses de disques ou des sacs et également pour le transporter.
10. Couvercle du boîtier des piles: Ce couvercle permet de maintenir les piles en place durant l'utilisation de l'appareil et également durant le transport. Il s'ouvre et se referme facilement en glissant tel qu'il est indiqué sur le dessus du couvercle. NOTE: Cet appareil fonctionne également avec 6 piles de format « D » (non comprises). Elles doivent être installées tel qu'il est indiqué.

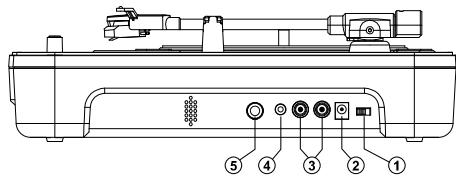

Characteristiques du panneau de SORTIE

1. Interrupteur d'alimentation: Permet de mettre l'appareil sous et hors tension.
2. Entrée alimentation CA: Ce tourne-disque est conçu pour fonctionner avec des piles ou le câble d'alimentation fourni. Avec l'appareil hors tension, branchez le câble d'alimentation dans le tourne-disque, ensuite dans la prise de courant, puis mettez sous tension. NOTE: Cet appareil peut être alimenté par 6 piles de format « D » (non comprises).
3. Sortie Principale (RCA): Cette sortie à niveau ligne sert à relier l'appareil à un appareil audio externe tel que console de mixage, enregistrateur de cassettes, graveur de disques compacts, système PA, enceinte amplifiée ou stereo maison. Le niveau du signal de sortie stereo principal est contrôlé par le bouton du niveau audio.
4. Prise casque d'écoute 1/8 po: utilisez cette prise avec mini-casques d'écoute a fiches 1/8 po. NOTE : Veuillez à ce que le réglage du niveau soit à la position OFF (éteint) avant de brancher un casque d'écoute pour évditer d'endommager votre ouie.
5. Prise casque d'écoute 1/4 po: utilisez cette prise avec les casques d'écoute à fiches 14 po. NOTE : Veuillez à ce que le réglage du niveau soit à la position OFF (éteint) avant de brancher un casque d'écoute pour éviter d'endommager votre ouïe.

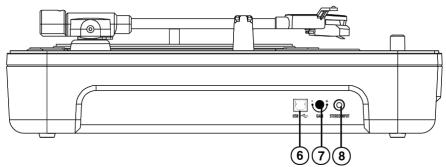

6. Sortie audio USB : Branchez le tourne-disque à votre ordinateur en utilisant le câ -disque.
7. Gain: Ce bouton peut être utilisé pour régler le niveau d'amplification du signal audio depuis la table tournante. Si l'audio provenant de la table tournante est trop discret ou trop puissant, utilisez ce bouton pour régler les paramètres du volume.

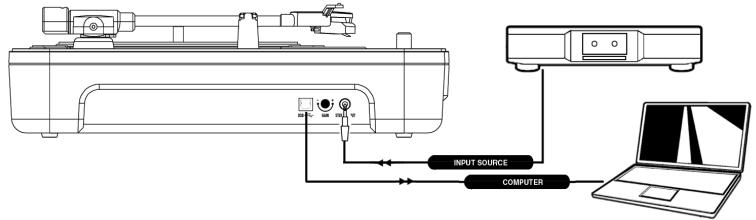

8. Entrée niveau ligne de • po : Il est possible de brancher un lecteur de cassettes, un magnétophone à bobines ou tout autre source audio à cette prise. Le signal est acheminé à l'ordinateur par le câble USB. Pour une qualité sonore optimale, assurez-vous que la cartouche phono est bien installée. Assurez-vous également que les câbles RCA sont branchés dans un appareil source, ou qu'ils ne sont pas en contact avec du métal. Remarque : L'entrée audio de 1/8 po n'est pas routée aux sorties RCA du tourne-disque, mais à votre ordinateur par le biais du câble USB.

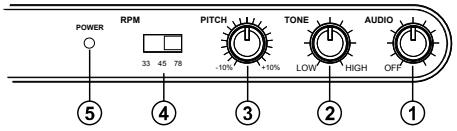

1. Réglage du niveau audio (AUDIO): Ce bouton rotatif ajuste le niveau du volume de l'enceinte intégrée, de la sortie casque d'écoute et des sorties ligne. NOTE: Veuillez à ce que le réglage du niveau audio soit à la position OFF (éteint) avant de brancher tout autre appareil de signal de sortie audio.
2. Bouton de réglage de tonalité (TONE): Cette caractéristique vous permet de régler les niveaux des basses et hautes fréquences audio.
3. Bouton de réglage de la vitesse (PITCH): Ce bouton modifie la vitesse de la musique de +/- 10%. Lorsque le bouton est réglé au centre, la vitesse est de 0 %.

NOTE : Lorsque la vitesse est modifiée, le tempo est automatiquement réglé pour s'ajuster au nouveau réglage de la vitesse.

1. Sélecteur RPM: Ce sélecteur permet de régler le RPM du plateau du tourne-disque; 33,45 et 78 RPM.
2. Témoin d'alimentation: Ce témoin DEL indique que l'appareil est sous tension. Veuillez à ce que l'appareil soit hors tension avant de le remiser ou de le transporter afin d'éviter de gaspiller les piles.

Installation des PILES

Cet appareil fonctionne avec 6 piles de format « D ». Les piles doivent être placées avec les pôles positifs dirigés vers la poignée comme l'indique le schéma.
