MODE D'EMPLOI MOBILE LP ION

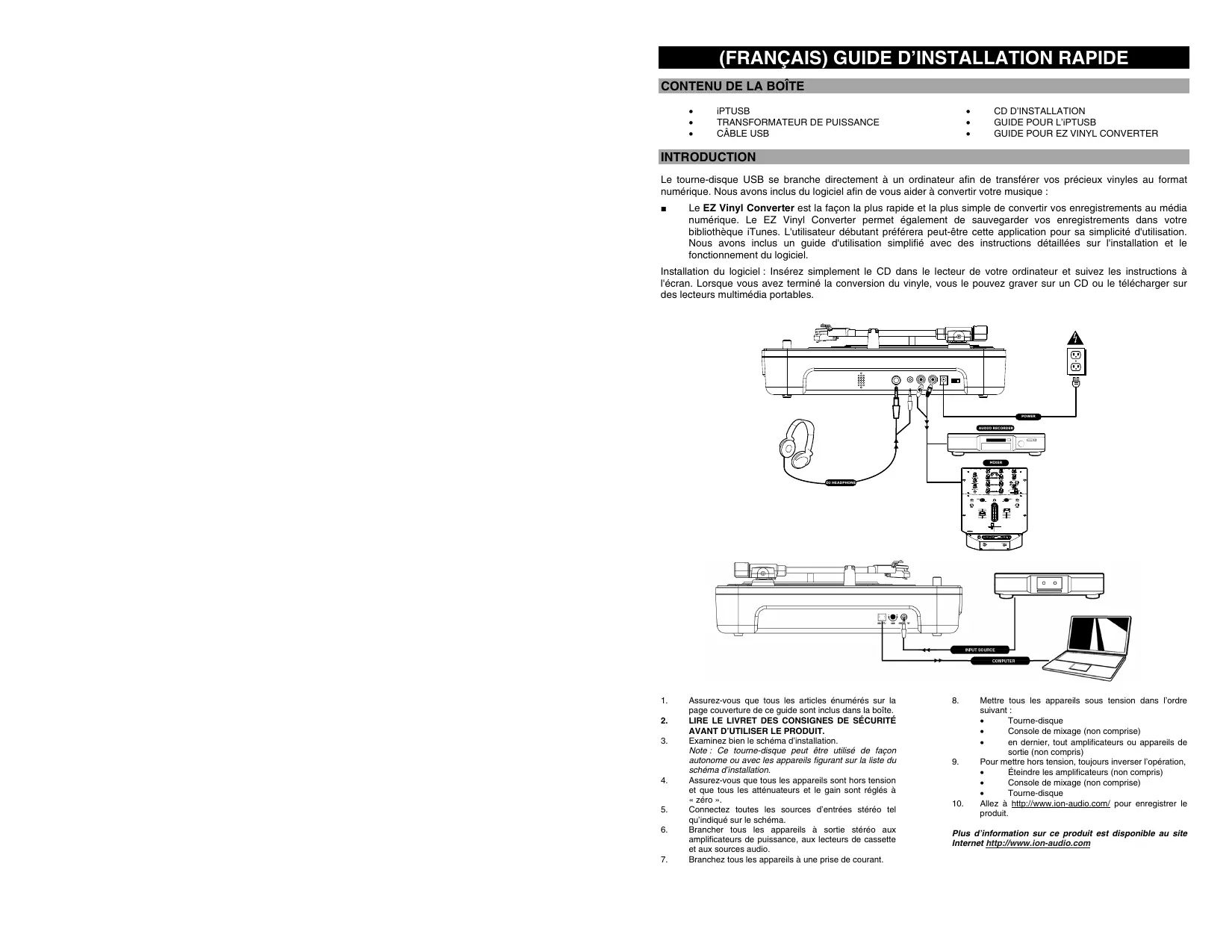

INTRODUCTION Le tourne-disque USB se branche directement à un ordinateur afin de transférer vos précieux vinyles au format numérique. Nous avons inclus du logiciel afin de vous aider à convertir votre musique :

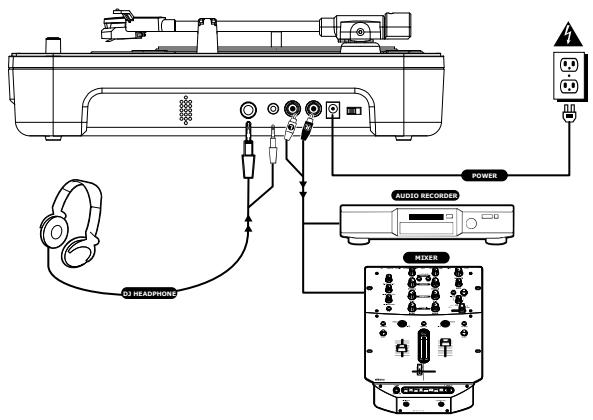

Le EZ Vinyl Converter est la façon la plus rapide et la plus simple de convertir vos enregistrements au média numérique. Le EZ Vinyl Converter permet également de sauvegarder vos enregistrements dans votre bibliothèque iTunes. L'utilisateur débutant préférera peut-être cette application pour sa simplicité d'utilisation. Nous avons inclus un guide d'utilisation simplifié avec des instructions détaillées sur l'installation et le fonctionnement du logiciel. Installation du logiciel : Insérez simplement le CD dans le lecteur de votre ordinateur et suivez les instructions à l'écran. Lorsque vous avez terminé la conversion du vinyle, vous le pouvez graver sur un CD ou le télécharger sur des lecteurs multimédia portables. Assurez-vous que tous les articles énumérés sur la page couverture de ce guide sont inclus dans la boîte. LIRE LE LIVRET DES CONSIGNES DE SÉCURITÉ AVANT D’UTILISER LE PRODUIT. Examinez bien le schéma d’installation. Note : Ce tourne-disque peut être utilisé de façon autonome ou avec les appareils figurant sur la liste du schéma d’installation. Assurez-vous que tous les appareils sont hors tension et que tous les atténuateurs et le gain sont réglés à « zéro ». Connectez toutes les sources d’entrées stéréo tel qu’indiqué sur le schéma. Brancher tous les appareils à sortie stéréo aux amplificateurs de puissance, aux lecteurs de cassette et aux sources audio. Branchez tous les appareils à une prise de courant.

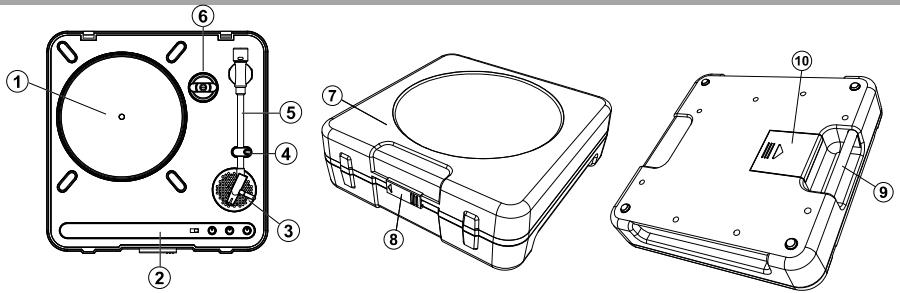

AUTOPAN AUTOCUT RATE RATE FILTERED Mettre tous les appareils sous tension dans l’ordre suivant : Tourne-disque Console de mixage (non comprise) en dernier, tout amplificateurs ou appareils de sortie (non compris) Pour mettre hors tension, toujours inverser l’opération, Éteindre les amplificateurs (non compris) Console de mixage (non comprise) Tourne-disque Allez à http://www.ion-audio.com/ pour enregistrer le produit. Plus d’information sur ce produit est disponible au site Internet http://www.ion-audio.com Plateau : Placez un disque sur le plateau. Panneau de commande : Veuillez vous référer à la section détaillée sur les caractéristiques du panneau de commande. Enceinte intégrée : Utilisez cette enceinte pour écouter le signal audio. Serre-bras du bras de lecture : Utilisez le serre-bras pour bien fixer le bras de lecture pour le remisage ou le transport. Bras de lecture : L’appareil est livré avec un bras de lecture équilibré et une cartouche. La cartouche est remplaçable par des pièces que vous trouverez chez votre distributeur local dont vous pouvez obtenir l’adresse dans le guide de garantie. Le plateau se met à tourner dès que le bras de lecture est déplacé au-dessus du plateau.

Adaptateur 45 rpm : Utilisez cet adaptateur avec les disques 45 rpm. Couvercle anti-poussière : Ce couvercle protège le tourne-disque de la poussière et les mauvais traitements durant le remisage ou le transport. Verrou du couvercle anti-poussière : Ce verrou permet de maintenir le couvercle en place et peut être facilement ouvert en le glissant vers la gauche. Poignée : Utilisez cette poignée pour retirer facilement l’appareil des caisses de disques ou des sacs et également pour le transporter. Couvercle du boîtier des piles : Ce couvercle permet de maintenir les piles en place durant l’utilisation de l’appareil et également durant le transport. Il s’ouvre et se referme facilement en glissant tel qu’il est indiqué sur le dessus du couvercle. NOTE : Cet appareil fonctionne également avec 6 piles de format « D » (non comprises). Elles doivent être installées tel qu’il est indiqué. Interrupteur d’alimentation : Permet de mettre l’appareil sous et hors tension. Entrée alimentation CA : Ce tourne-disque est conçu pour fonctionner avec des piles ou le câble d’alimentation fourni. Avec l’appareil hors tension, branchez le câble d’alimentation dans le tournedisque, ensuite dans la prise de courant, puis mettez sous tension. NOTE : Cet appareil peut être alimenté par 6 piles de format « D »(non comprises). Sortie Principale (RCA) : Cette sortie à niveau ligne sert à relier l’appareil à un appareil audio externe tel que console de mixage, enregistreur de cassettes, graveur de disques compacts, système PA, enceinte amplifiée ou stéréo maison. Le niveau du signal de sortie stéréo principal est contrôlé par le bouton du niveau audio. Prise casque d’écoute 1/8 po : utilisez cette prise avec mini-casques d’écoute à fiches 1/8 po. NOTE : Veuillez à ce que le réglage du niveau soit à la position OFF (éteint) avant de brancher un casque d’écoute pour éviter d’endommager votre ouïe. Prise casque d’écoute 1/4 po : utilisez cette prise avec les casques d’écoute à fiches ¼ po. NOTE : Veuillez à ce que le réglage du niveau soit à la position OFF (éteint) avant de brancher un casque d’écoute pour éviter d’endommager votre ouïe.

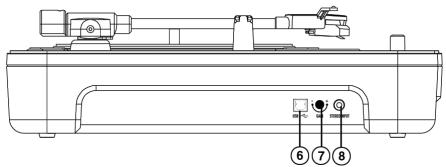

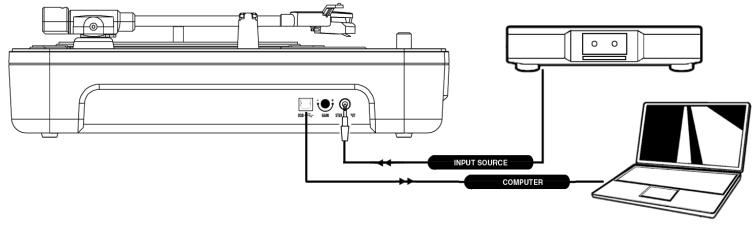

Sortie audio USB : Branchez le tourne disque à votre ordinateur en utilisant le câble USB fourni. Veuillez consulter le guide d’utilisation du logiciel, inclus sur le CD, avant de brancher le tourne disque. Gain: Ce bouton peut être utilisé pour régler le niveau d’amplification du signal audio depuis la table tournante. Si l’audio provenant de la table tournante est trop discrète ou trop puissante, utilisez ce bouton pour régler les paramètres du volume. Entrée niveau ligne de • po : Il est possible de brancher un lecteur de cassettes, un magnétophone à bobines ou tout autre source audio à cette prise. Le signal est acheminé à l’ordinateur par le câble USB. Pour une qualité sonore optimale, assurez vous que la cartouche phono est bien installée. Assurez vous également que les câbles RCA sont branchés dans un appareil source, ou qu’ils ne sont pas en contact avec du métal. Remarque : L'entrée audio de 1/8 po n’est pas routée aux sorties RCA du tourne-disque, mais à votre ordinateur par le biais du câble USB Réglage du niveau audio (AUDIO): Ce bouton rotatif ajuste le niveau du volume de l’enceinte intégrée, de la sortie casque d’écoute et des sorties ligne. NOTE : Veuillez à ce que le réglage du niveau audio soit à la position OFF (éteint) avant de brancher tout autre appareil de signal de sortie audio. Bouton de réglage de tonalité (TONE) : Cette caractéristique vous permet de régler les niveaux des basses et hautes fréquences audio. Bouton de réglage de la vitesse (PITCH) : Ce bouton modifie la vitesse de la musique de +/- 10 %. Lorsque le bouton est réglé au centre la vitesse est de 0 %. NOTE : Lorsque la vitesse est modifiée, le tempo est automatiquement réglé pour s’ajuster au nouveau réglage de la vitesse. Sélecteur RPM : Ce sélecteur permet de choisir le RPM du plateau du tourne-disque; 33,45 et 78 RPM. Témoin d’alimentation : Ce témoin DEL indique que l’appareil est sous tension. Veuillez à ce que l’appareil soit hors tension avant de le remiser ou de le transporter afin d’éviter de gaspiller les piles.

INSTALLATION DES PILES

Cet appareil fonctionne avec 6 piles de format « D ». Les piles doivent être placées avec les pôles positifs dirigés vers la poignée comme l’indique le schéma.
