Produkttyp	Vinyl-Plattenspieler mit USB-Ausgang
Marke	ION
Modell	IPTUSB
Abmessungen (ca.)	40 x 35 x 12 cm
Gewicht (ca.)	3 kg
Stromversorgung	Netzteil (Kabel enthalten) oder 6 D-Batterien (nicht enthalten)
Geschwindigkeiten	33, 45 und 78 U/min
Geschwindigkeitsregelung (Pitch)	+/- 10% mit Tempoerhaltung
Ausgänge	USB, RCA (Line), Kopfhörer 1/8" und 1/4"
Integrierter Lautsprecher	Ja, zum Hören ohne externen Verstärker
Audioeinstellungen	Lautstärke, Klang (Bass/Höhen), Gain
Digitale Konvertierung	Über USB mit enthaltenem EZ Vinyl Converter Software
Staubschutzdeckel	Ja, mit Verriegelung
45-Adapterscheibe	Inklusive
Tragegriff	Integriert
Ersatzteile	Austauschbare Tonabnehmer, 45-Adapterscheibe
Pflege	Weiches, trockenes Tuch, aggressive Reinigungsmittel vermeiden
Sicherheit	Sicherheitsheft vor Gebrauch lesen

Häufig gestellte Fragen - IPTUSB ION

Wie schließe ich den Plattenspieler IPTUSB an einen Computer an?

Verwenden Sie das mitgelieferte USB-Kabel, um den USB-Ausgang des Plattenspielers mit einem USB-Anschluss Ihres Computers zu verbinden. Stellen Sie sicher, dass der Plattenspieler eingeschaltet ist. Die Software EZ Vinyl Converter muss installiert sein, um die Musik in ein digitales Format zu übertragen.

Kann ich Batterien zur Stromversorgung des Plattenspielers verwenden?

Ja, der Plattenspieler kann mit 6 Batterien des Typs D (nicht enthalten) betrieben werden. Legen Sie sie in das dafür vorgesehene Fach ein, und achten Sie auf die im Diagramm angegebene Polarität.

Wie stelle ich die Wiedergabegeschwindigkeit einer Schallplatte ein?

Verwenden Sie den RPM-Wahlschalter auf dem Bedienfeld, um zwischen 33, 45 oder 78 U/min zu wählen. Der PITCH-Regler ermöglicht eine Feinabstimmung von +/- 10%.

Was tun, wenn der Klang der Schallplatten zu leise oder zu laut ist?

Stellen Sie den GAIN-Regler ein, um den Verstärkungsgrad des vom Tonabnehmer kommenden Signals zu ändern. Sie können auch die AUDIO-Taste für die Gesamtlautstärke verwenden.

Wie schließe ich einen Kopfhörer an den Plattenspieler an?

Der Plattenspieler verfügt über zwei Kopfhöreranschlüsse: einen im Format 1/8 Zoll (Klinke) und einen im Format 1/4 Zoll. Schließen Sie Ihren Kopfhörer an und stellen Sie die Lautstärke mit der AUDIO-Taste ein. Achtung: Reduzieren Sie die Lautstärke, bevor Sie den Kopfhörer anschließen, um Ihr Gehör zu schützen.

Kann ich den Plattenspieler an eine Hi-Fi-Anlage anschließen?

Ja, verwenden Sie die RCA-Ausgänge (Hauptbuchse), um den Plattenspieler mit einem Verstärker, Mischpult oder einer Aktivbox zu verbinden. Der Ausgangspegel wird über die AUDIO-Taste gesteuert.

Wie starte ich die Konvertierung einer Schallplatte in eine digitale Datei?

Installieren Sie die Software EZ Vinyl Converter von der mitgelieferten CD. Schließen Sie den Plattenspieler über USB an den Computer an, legen Sie eine Schallplatte auf und starten Sie die Software. Befolgen Sie die Bildschirmanweisungen, um Ihre Musik im digitalen Format aufzunehmen und zu speichern.

Was tun, wenn sich der Staubschutzdeckel nur schwer öffnen lässt?

Der Deckel wird durch einen Riegel gehalten: Schieben Sie ihn nach links, um ihn zu entriegeln. Wenn das Problem weiterhin besteht, stellen Sie sicher, dass kein Hindernis den Mechanismus blockiert.

Wie pflege ich den Plattenspieler IPTUSB?

Reinigen Sie das Gerät mit einem weichen, trockenen Tuch. Verwenden Sie keine scheuernden Reinigungsmittel oder Lösungsmittel. Schützen Sie den Plattenspieler vor Staub, indem Sie nach Gebrauch den Deckel schließen.

Wo finde ich Ersatzteile für den Plattenspieler (Tonabnehmer, Adapter)?

Ersatzteile wie die Tonabnehmer oder der 45-Adapter sind auf der Website des Herstellers ION Audio (www.ion-audio.com) oder bei autorisierten Händlern erhältlich.

BEDIENUNGSANLEITUNG IPTUSB ION

Kurzbedienungsanleitung

DEUTSCH :

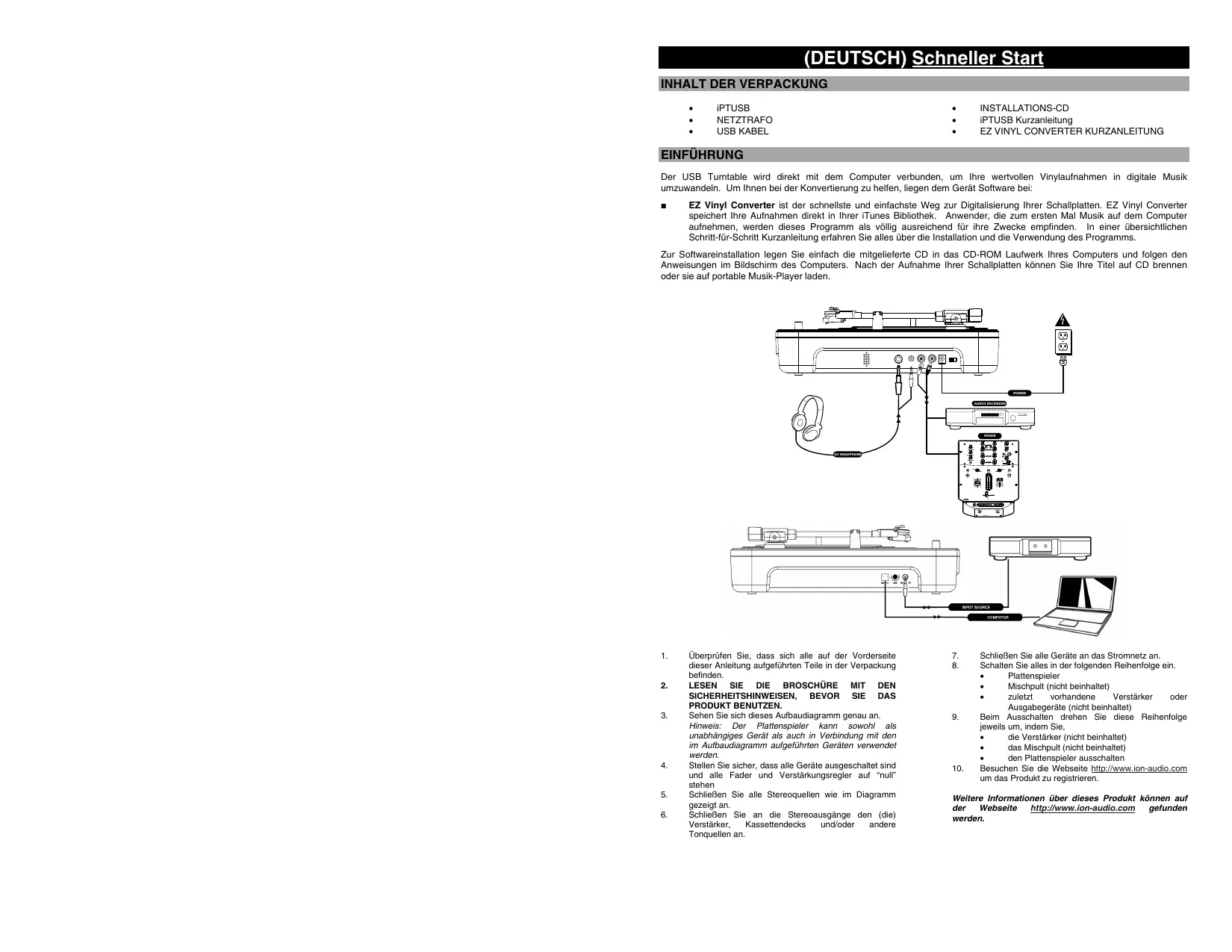

(Deutsch) Schneller Start

INHALT DER VERPACKUNG

iPTUSB
NETZTRAFO
USB KABEL

• INSTALLATIONS-CD
  iPTUSB Kurzanleitung
  EZ VINYL CONVERTER KURZANLEITUNG

EINFUHRUNG

Der USB Turntable wird direkt mit dem Computer verbunden, um ihre wertvollen Vinylaufnahmen in digitale Musik umzuwandeln. Um Ihnen bei der Konvertierung zu halten, liegen dem Gerät Software bei:

EZ Vinyl Converter ist der schnellste und einfache Weg zur Digitalisierung Ihr Schallplatten. EZ Vinyl Converter speichert ihre Aufnahmen direkt in Ihr iTunes Bibliothek. Anwender, die zum ersten Mal Musik auf dem Computer aufnahme, werden diese Programm als vollig ausreichend für ihre Zwecke empfinden. In einer übersichtlichen Schritt-für-Schritt Kurzanleitung erfahren Sie alles über die Installation und die Verwendung des Programms.

Zur Softwareinstallation legen Sie einfach die mitgelieferte CD in das CD-ROM Laufwerk Ihres Computers und folgen den Anweisungen im Bildschirm des Computers. Nach der Aufnahme ihrer Schallplatten konnen Sie ihre Titel auf CD brennen oder sie auf portable Musik-Player laden.

1. Überprüfen Sie, dass sich alle auf der Vorderseite dieser Anleitung aufgeführten Teile in der Verpackung befinden.
2. LESERSEIDIEBROSCHUREMITDEN SICHERHEITSHINWEISEN，BEVORSIESDAS PRODUKT BENUTZEN.

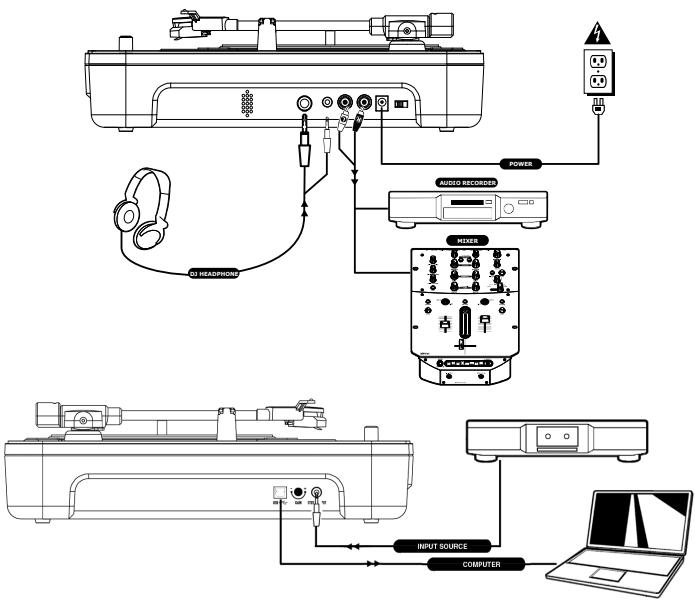

3. Sehen Sie sich these Aufbau Diagramm genau an. Hinweis: Der Plattenspieler kann sowohl als unabhängiges Gerat als auch in Verbindung mit den im Aufbau Diagramm aufgeführten Geräten verwendet werden.
4. Stellen Sie sichere, dass alle Geräte ausgeschlossen sind und alle Fader und Verstärkungsregler auf "null" stehen
5. Schlieben Sie alle Stereouquellen wie im Diagramm gezeigt an.

6. SchlieBen Sie an die Stereogausgabe den (die) Verstärker, Kassettendecks und/oder andere Tongquellen an.

7. SchlieBen Sie alle Geräte an das Stromnetz an.

8. Schalten Sie alles in der folgenden Reihenfolge ein.

Plattenspieler
Mischpult (nicht beinhaltet)
zuleutzvorbhandene Verstärkoder Ausgabegerate(nicht beinhaltet)

1. Beim Ausschalten drehen Sie diese Reihenfolge jeweils um, indem Sie,

die Veränderer (nicht beinhaltet)
das Mischpult (nicht beinhaltet)
den Plattenspieler ausschalten

1. Besuchen Sie die Webside http://www.ion-audio.com um das Produkt zu registrieren.

Weitere Informationen über这点es Produkt konnen auf der Website http://www.ion-audio.com gefunden werden.

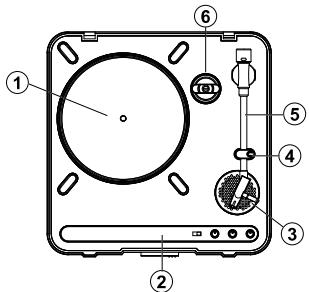

1. Plattenteller: Legen Sie ihre Schallplatte auf den Plattenteller.
2. Bedienleiste: Diese wird nachstehend separat beschrieben.
3. Eingebauer Lautsprecher: Durch diesen kann der Ton abgehört werden.
4. Tonarmklemme: Diese Klemme dient dazu, den Tonarm während Ruhezeiten und beim Transport des Geräts zu arretenen.

5. Tonarm: Dieses Gerat wird mit einem gebrauchsfertigen, bereits ausbalancierten Tonarm mit Tonabnehmergehause gefeliert. Sie konnen das Tonabnehmergehause selbst auswechseln. Verwendten Sie hierzu Teile von Handlern, welche in Ihrer Garantiebeschreibung aufgeführnt sind. Der Platteneller beginnisch zu drehen, sobald der Tonarm über die Schallplatte gehoben wird.

6. 45-Mittelstück: Zur Verwendung mit 45-Rpm-Platten.

7. Abdeckhaube: These Abdeckung schütz den Plattenspieler vor Verschmutzung und Missbrauch während dieser nicht verwendeter oder transportiert wird.
8. Schnallenverschluss für Abdeckhaube: These Schließschritte halten die Abdeckhaube an Ort und Stelle und kann ein fach geöffnet werden, indem man sie nach links schiebt.
9. Tragegriff: Halten Sie das Gerät am Tragegriff, um es aus Plattenkosten oder -taschen herauszunehmen und es beim Transport zu tragem.
10. Batterieabdeckung: Sorgt davon, dass die Batterien während des Betriebs und beim Transport nicht herausfallen können. Sie kann leicht geöffnet werden, indem sie wie auf der Abdeckung angegeben verschoben wird.

HINWEIS: Dieses Gerät verwendet 6 "D"-Zellen-Batterien (nicht enthalten). Diese sollenn ordnungsgemäß in der angezeigten Richtung eingelegt werden

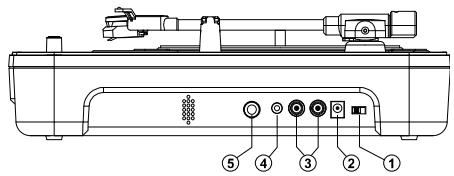

BEDIENELEMENTE RÜCKSEITE

1. Netzschalter: Dient zum Ein- und Ausschalten des Gerats.
2. Wechselstrom-Ein: Dieser Plattenspieler kann entweder durch Batterien betrieben werden oder durch Anschluss des mitgelieferten Netzkabels. SchlieBen Sie das Netzkabel an den Plattenspieler im ausgeschalten Zustand an, stecken Sie das Kabel dann in die Steckdose und schalten Sie das Gerät ein. HINWEIS: Das Gerät kann auch mit 6 "D"-Zellen-Batterien betrieben werden (nicht enthalten).
3. Master-Ausgang (RCA): Dieser "Line-Pegel"-Ausgang dient zum Anschluss an den Eingang eines externen Tongerats wie z. B. eines DJ-Mischpults, Kassettendecks, CD-Brenners, PA-Systems, aktiven Monitors oder einer Stereoanlage. Der Pegel des Master-Stereoausgangssignals wird über den Tonpegelregler gesteuet.
4. 3,2 mm Kopfhörberbuchse: Zur Verwendung eines 3,2 mm-Ministcker für Kopfhörer. HINWEIS: Stellen Sie den Lautstärkenregler immer in die AUS-Stellung bevor Sie einen Kopfhörer anschließen, um keinen dauerndem Hörschaden zu erleiden.
5. 6,3 mm Kopfhorberbuchse: Zur Verwendung von 6,3 mm- Kopfhorstereckern. HINWEIS: Stellen Sie den

Lautstärkenregler immer in die AUS-Stellung bevor Sie einen Kopfhörer anschließen, um keinene dauernden Hörschaden zu erleiden.

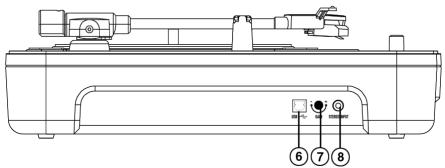

1. USB Audio Ausgang: Benutzten Sie das mitgelieferte USB Kabel um den Plattenspieler mit ihrem Computer zu verbinden. Der iPTUSB ist kompatitel zu USB 1 und USB 2 Anschlüssen. Weitere Informationen zur Installation und zum Betrieb finden Sie in der auf der CD enthaltenen Software-Anleitung, die Sie vor der Verbindung des Turntables mit dem Computer setzen sollenen.
2. Gain: Dieser Regler kann zur Anpassung der Lauststärke des Signals vom Turntable verwendet werden. Falls das Audio signal vom Turntable zu leise oder zu laut ist, andern Sie mit thisem Regler den Pegel.
3. Line in Audio-Eingang: Über diesen Line In Eingang (3,5 mm Stereo Miniklinke) konnen externe Geräte (z.B. ein Kassettendeck) angeschlossen werden, und deren Audiosignale bereits über den USB Audioausgang des iTTUSB10 an den Computer geführt werden.

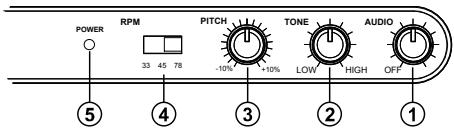

1. Tonpegelregler: Dierer Drehregler steuer die Lautstärke des eingebauten Laustsprechers, des Kopflörers und der Line-Ausgänge. HINWEIS: Stellen Sie den Tonpegelregler immer auf AUS, wenn Sie andere Tonaussgaberge anschließen.
2. Tonsteuerung: Dienst zur Einstellung der tiefen und hohen Tonfrequenzen.
3. Tonhohensteuerung: Dieser Drehregler stelt die Tonhöhe der Musik zwischen + und - 10% ein. In der mittleren Stellung befindet sich die Tonhöhe auf 0%.

HINWEIS: Die Veränderung der Tonhöhe bedeutete einen der gewährten Tonhöhe entsprechenden Wechsel im Tempo.

1. RPM-Ausbahlschafter: Hier wird die Umdrehungsgeschwindigkeit des Plattentellers eingesestielt - 33, 45 und 78 RPM.
2. Netz-Leuchtdiode: These Leuchtdiode zeit an, dass das Gerät eingeschaltet ist. Versichern Sie sich, dass das Gerät bei Aufbewährung oder beim Transport ausgeschiedt ist, um die Batterien nicht unnötg zu verschwenden.

EINSETZEN DER BATTERIEN

Dieses Produkt kann auch von 6 "D"-Zellen-Batterien gespeist werden. Diese sollen, wie oben gezeigt, mit dem Pluspol in Richtung des Tracegriffs zeigend, eingelegt werden.
