MODE D'EMPLOI SCRUBTEC 343 NILFISK

Je soussigné certifie que les modèles cédessus sont fabriqués conformément aux directives et normes suivantes.

Les nombres entre parentheses se referent aux composants indiqués au chapitre Description de la machine.

BUT ET CONTENU DU MANUEL

Ce manuel se propose de fournir à l'opérateur toutes les informations nécessaires afin qu'il puisse utiliser la machine correctement et la génére de la manière la plus autonome et sure. Il comprend des informations concernant l'aspect technique, la sécurité, le fonctionnement, l'arrêt de la machine, l'entretien, les pieces de rechange et la mise à la ferraille.

Avant d'effectuer toute opération sur la machine, les opérateurs et les techniciens qualifiés doivent dire attentivement les instructions containues dans ce manuel. En cas de doutes sur la correcte interprétable des instructions, contacter Nilfisk Alto pour avoir plus de renseignements.

DESTINATAIRES

Ce manuel s'adresse aux opérateurs aussi bien qu'aux techniciens préposés à l'entretien de la machine.

Les opérateurs ne doivent pas exécuter les opérations réservées aux techniciens qualifiés. Nilfisk Alto ne répond pas des dommages dus à l'inobservance de cette interdiction.

Le Manuel opérateur doit être gardé pres de la machine, dans une enveloppe spéciale et, surtout, loin de liquides et de tout ce qui pourrait en compromètre l'etat de lisibilité.

DECLARATION DE CONFORMITE

La Déclaration de Conformité est livrée avec la machine et en atteste la conformité aux lois en vigueur.

REMARQUE

La Déclaration de Conformité originelle est contenue en double exemplaire dans la documentation de la machine.

DONNEES D'IDENTIFICATION

Le nombre de série et le modele de la machine sont indiqués sur la plaque (1).

L'année de fabrication de la machine est indiquée dans la Déclaration de Conformité, ainsi que par les deux premiers chiffres du numéro de série de la machine.

Ces informations sont nécessaires lors de la commande des pieces de rechange de la machine. Utiliser l'espace suivant pour noter les données d'identification de la machine.

Modèle de la MACHINE

Numero de série de la MACHINE

• Catalogue de pieces de rechange (livré avec la machine)
• Manuel d'entretien (consultable auprès des Services après-vente Nifisk Alto)

PIECES DE RECHANGE ET ENTRETIEN

Pour toute nécessité concernant l'emploi, l'entretien et la réparation, s'adresser au personnel qualifié ou directement aux Services après-vente Nilfisk Alto. N'utiliser que des pieces de rechange et accessoires d'origine.

Pour l'assistance ou la commande de pieces de rechange et accessoires, contacter Nilfisk Alto en spécifique toujours le modele et le numero de série.

MODIFICATIONS ET AMELIORATIONS

Nilfisk Alto vise à un constant perfectionnement de ses produits et se réserves le droit d'effectuer des modifications et des améliorations lorsqu'elle le considère nécessaire sans l'obligation de modifier les machines précédemment vendues. Il est entendu que toute modification et / ou addition d'accessoires doit toujours être approuvée et réalisée par Nilfisk Alto.

CAPACITES OPERATIONNELLES

Les autolaveuses sont conçues et fabriquées pour le nettoyage (lavage et séchage) de sols lisses et solides, en milieux civils et industriels, en conditions de complète sécurité, par un opérateur qualifié.

Les autolaveuses ne sont pas adaptées au lavage de tapis ou de moquettes.

CONVENTIONS

Toutes les références à en avant, en arrêtre, avant, arrêtre, droite ou gauche indiquées dans ce manuel doivent être considérées comme réferées à l'opérateur en position de conduite, les mains sur le guidon (2).

Pour déballer la machine, suivre attentivement les instructions sur l'emballage.

Lors de la livraison de la machine, contrcler attentivement que l'emballage et la machine n ont pas ete endommagés pendant le transport. Si les dommages sont evidents, garder l'emballage de façon qu'il puisse etre examine par le transporteur qui I'a livre. Contacter immediatement le transporteur pour replir une demande de dommages-intérêts.

Contrôler que les composants suivants sont livrés avec la machine :

• Manuel d'utilisation de l'autolaveuse
  Catalogue de pieces de rechange de l'autolaveuse
• Rallonge pour cable d'alimentation

SECURITE

On utilise les symboles suivants pour signaler les conditions de danger potentielles. Lire attentivement ces informations et prendre les précautions nécessaires pour protégger les personnes et les choses.

Pour éviter tout accident, la collaboration de l'opérateur est essentielle. Aucun programme de prévention des accidents du travail ne peut résultat efficace sans la totale collaboration de la personne directement responsable du fonctionnement de la machine. La plupart des accidents qui peuvent survenir dans une entreprise, pendant le travail ou les déplacements, sont dus à l'inobservance des plus simples règles de prudence. Un opérateur attentif et prudent est la meilleure garantie contre les accidents du travail et se révèle indispensable pour compléter n'importe quel programme de prévention.

SYMBOLES UTILISES

DANGER!

Indique une situation dangereuse exposant l'opérateur au risque de blessures graves, voire mortelles.

ATTENTION!

Indique une situation exposant les personnes au risque de blessures.

AVERTISSEMENT!

Indique un averissement ou une remarque sur des fonctions clé ou utiles.

Préter la plus grande attention aux segments de texte marqués par ce symbole.

REMARQUE

Indique une remarque sur des fonctions clé ou utiles.

CONSULTATION

Indique la nécessité de consulter ce Guide rapide avant toute opération.

INSTRUCTIONS GENERALES

Les avertissements et precautions specifiques suivants informent sur les potentiels dangers de dommages matériels ou blessures.

DANGER!

• Avant d'effectuer toute opération de nettoyage, d'entretien et de remplacement des composants, débrancher la fiche de la prise.
• Cette machine doit être utilisée uniquement par le personnel ajustement formé. L'utilisation de la machine est interdite aux enfants et aux personnes handicapées.
• Ne pas porter de bijoux quand on travaille pres de composants électriques.
• Ne pas travailler sous la machine soulevée, sans des supports fixes de sécurité convenables.
• Ne pas opérer avec cette machine en présence de poudres, liquides ou vapeurs nuisibles, dangereux, inflammables et / ou explosifs : la machine ne doit pas ettre utilisée pour ramasser des materiaux dangereux.

ATTENTION!

La machine est livrée avec un cable d'alimentation équipé d'un cable de mise à la terre et d'une fiche avec mise à la terre. En cas de panne ou de bloc électrique, la mise à la terre évite toute risque de chocolélectrique.
La fiche doit etre branchee sur une prise electrique de terre appropriee et conforme aux normes en vigueur.
Le branchement non correct compte le risque de chic electrique. Demander l'intervention d'un technicien qualifie en cas de doutes concernant la prise electrique de terre a utiliser.
- Ne pas modifier la fiche de la machine. Si la fiche ne peut pas etre branchee sur la prise electrique, demander l'intervention d'un technicien qualifie pour installer une prise electrique de terre appropriee et conforme aux normes en vigueur.
- Avant de brancher le cable d'alimentation au réseau électrique, s'assurer que la fréquence et la tension indiquées sur la plaque avec nombre de série (1) coïncident avec la tension du réseau.
- Ne pas utiliser le cable d'alimentation pour débrancher la machine de la prise de courant. Pour débrancher la machine, saisir la fiche et non le cable.
- Ne pas toucher la fiche de courant ou la machine avec les mains mouillées.
Eteindre toutes les commandes avant de débrancher la machine de la prise de courant.
- Vérifier régulièrement que le cable d'alimentation n'est pas endommagé, craqué, coupé ou use. En cas de dommages, replacer le cable avant toute utilisation.
- Si le cable d'alimentation est endommagé, il doit être remplaced par le fabricant ou par son Service d'assistance.
- Afin d'éviter tout risque, contacter un Service après-venture Nilfisk Alto ou demander l'intervention du personnel qualifié pour replacer le cable d'alimentation endommagé.
- Ne pas utiliser le cable d'alimentation pour tirer ou transporter la machine et ne pas utiliser le cable comme poignée. Ne pas fermer de porte sur le cable d'alimentation, ne pas tirer le cable sur des surfaces ou coins tranchants. Ne pas faire passer la machine sur le cable d'alimentation.
- Ne pas permettre que les brosses en rotation entrent en contact avec le cable d'alimentation.
- Tenir le cable d'alimentation éloigné des surfaces chaudes.
Pour réduire le risque d'incendie, chocs électriques ou blessures, ne pas laisser la machine sans surveillance lorsqu'elle est branchée au réseau électrique. Débrancher la machine du réseau électrique lorsqu'on n'utilise pas la machine et avant d'effectuer toute opération d'entretien.
- Avant de laisser la machine sans surveillance, veiller à ce que celle-ci ne puisse pas bouger de façon autonome.
Protégger toujours la machine du soleil, de la pluie et d'autres intempérières, pendant le fonctionnement et en état d'arrêt. Garder la machine dans un endroit couvert et sec : elle a été conçue pour l'utilisation à sec, par conséquent elle ne doit pas être utilisée ou gardée dehors, dans des conditions d'humidité.
- Avant d'utiliser la machine, fermer tous les portillons et / ou couvercles.
- Ne pas laisser que la machine est utilisé comme jouet. Faire attention lorsqu'la machine est utilisé à proximé des enfants.
- Ne pas utiliser à des fins autres que celles prévues dans ce manuel. Utiliser seulement les accessoires recommends par Nilfisk Alto.
- Prendre les précautions convenables afin que les cheveux, les bijoux, les parties non adhérentes des vêtements ne soient pas capturés par les parties en mouvement de la machine.

ATTENTION!

• Ne pas utiliser la machine sur des surfaces en pente.
• Ne pas utiliser la machine dans des endroits très poussiéreux.
• Pendant l'utilisation de la machine, faire attention à sauvégarder l'intégrité des personnes et des choses.
• Ne pas heurter contre des étagères ou des échafaudages, en particulier en cas de danger de chute d'objets.
• Ne pas poser de conteneurs de liquides sur la machine.
  La température de travail de la machine doit être comprise entre 0^ et +40^ .
  La température de stockage de la machine doit être comprise entre 0^ et +40^ .
  L'humidité doit être comprise entre 30% et 95%.
• Pendant l'utilisation de détergents pour le nettoyage des sols, suivre toujours les instructions et les avertissements indiqués sur les étiquettes des flacons.
• Avant la manipulation de détergents pour le nettoyage des sols,mettre les gants et les vêtements de protection adéquats.
• Ne pas utiliser la machine comme moyen de transport.
• Ne pas faire travailler la brosse / disque lorsque la machine est arrêtée pour ne pas endommager le sol.
• En cas d'incendie, il est préférible d'utiliser un extincteur à poudre, plutôt qu'un extincteur à eau.
• Ne pas ALTERER pour aucune raison les protectionsPrevues pour la machine, respecter scrupuleusement les instructions prevues pour l'entretien ordinaire.
• Ne pas laisser entre d'objets dans les ouvertures. Ne pas utiliser la machine si les ouvertures sont obstruées. Garder les ouvertures de la machine libres de poussière, filasse, poils et tout autre corps étranger à même de réduire le flux d'air.
• Ne pas enlever ou ALTERER les plaques apposées sur la machine.
  La machine n'est pas approuvée pour l'utilisation sur la voie publique.
• Faire attention pendant les déplacements de la machine en conditions de températures inférieures au point de congestion. L'eau présente dans le réservoir de l'eau de récapuration ou dans les tuyaux pourrait se congeler et endommager sérieusement la machine.
• Utiliser les brosses et les disques livrés avec la machine et leurs spécifiés dans le Manuel opérateur. L'utilisation de brosses ou disques différents peut compromètre la sécurité.
• S'assurer que les éventuelles anomalies de fonctionnement de la machine ne dépendent pas du manque d'entretien. En cas contraire, demander l'intervention du personnel autorisé ou d'un Service après-vente autorisé.
  Si la machine

ne fonctionne pas correctement
est endommagée
- presente des pertes anomalies de mousse ou d'eau
- est restée dans un endroit ouvert, exposée aux intempéries
- est mouillée ou est tombée dans l'eau

I'arrête immédiatement et contacter un Service après-vente Nilfisk Alto ou demander l'intervention du personnel qualifié.

• En cas de remplacement de pieces, demander les pieces de rechange D'ORIGINE à un Concessionnaire ou Revendeur autorisé.
• Afin de garantir la sécurité et le bon fonctionnement de la machine, faire effectuer l'entretien programme prévu au chapitre spécifique de ce manuel par du personnel autorisé ou par un Service après-venture autorisé.
• Avant d'effectuer toute opération d'entretien / réparation, dire attentivement toutes les instructions qui concernnent l'entretien / réparation.
• Ne pas laver la machine avec des jets d'eau directs ou sous pression ou avec des substances corrosives.
  Lors de la mise à la ferraille, la machine ne doit pas être abandonnée par la présence de matériaux toxiques (composants électroniques etc.), sujets à des lois qui prévoient l'élimination auprès de centres spéciaux (voir le chapitre Mise à la ferraille).

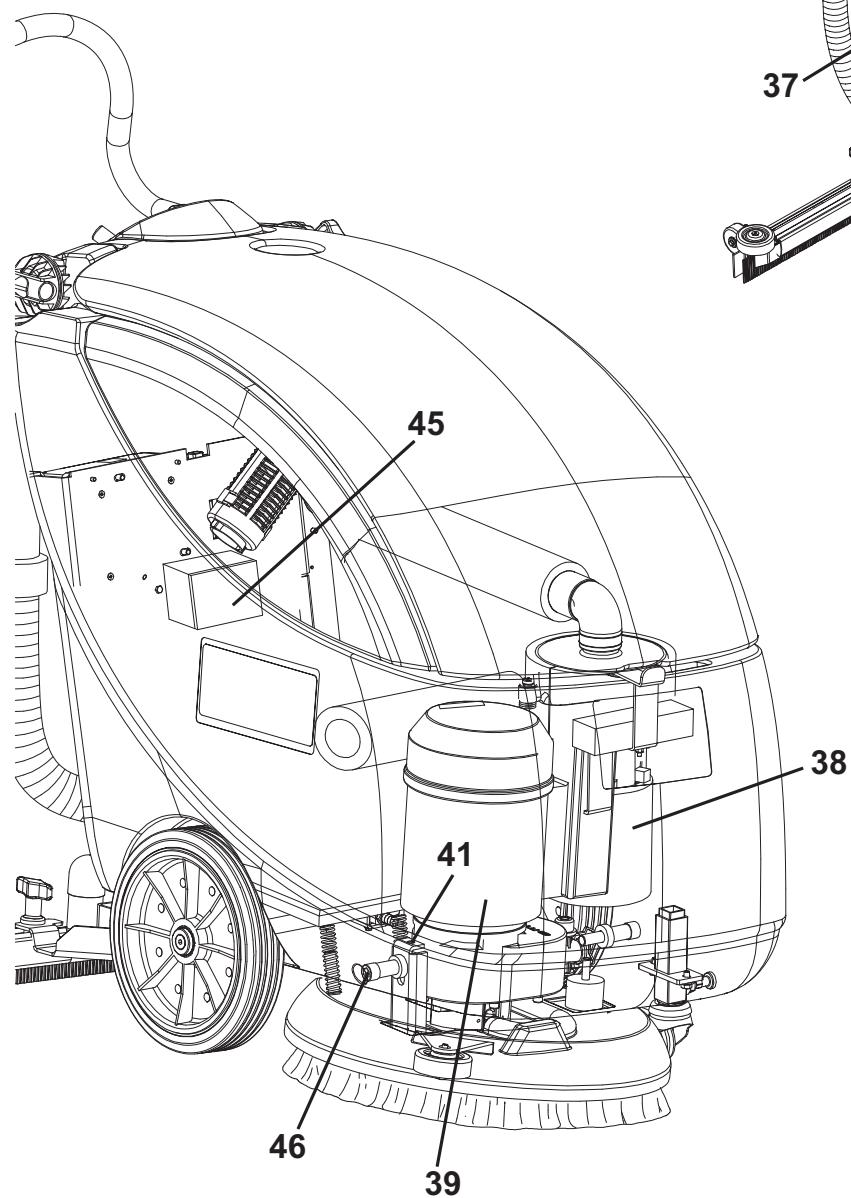

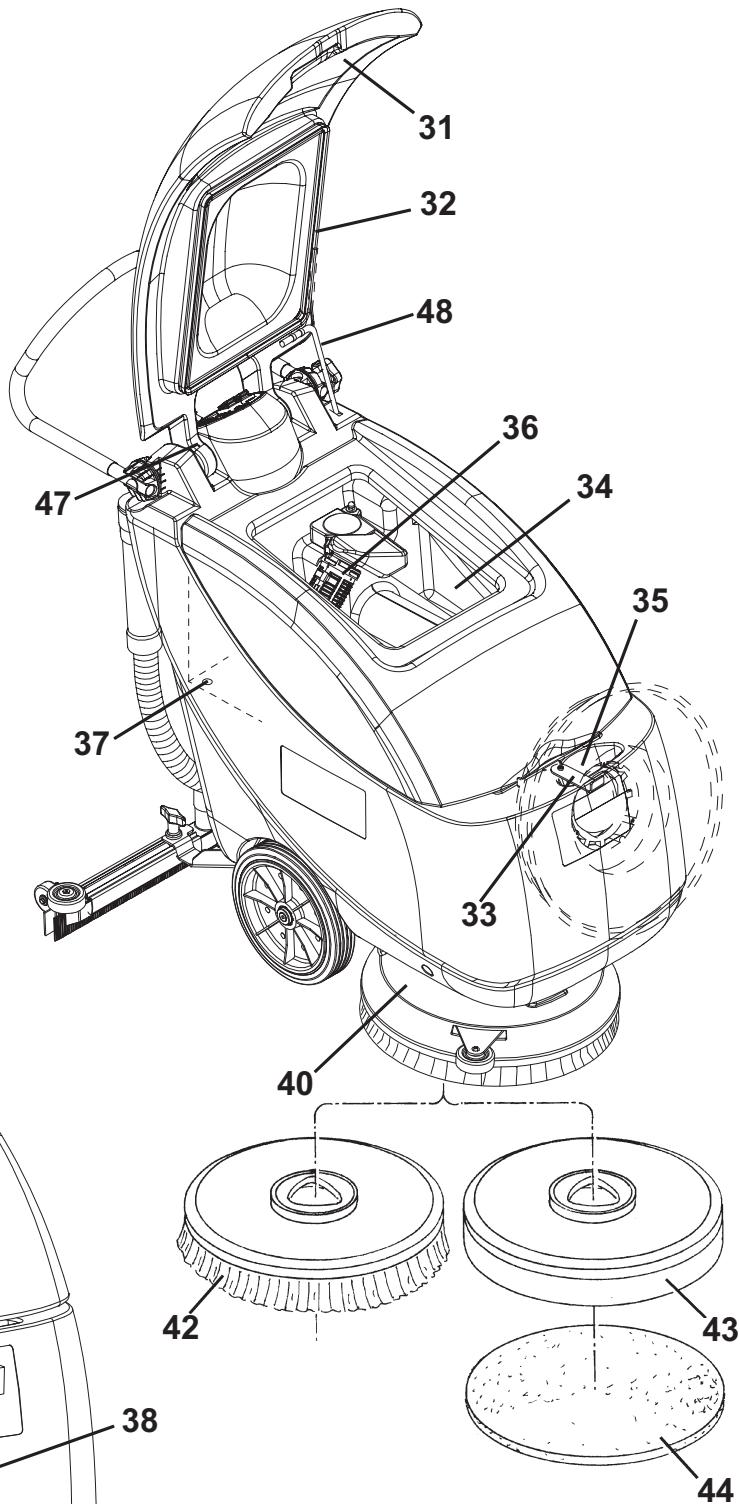

DESCRIPTION DE LA MACHINE

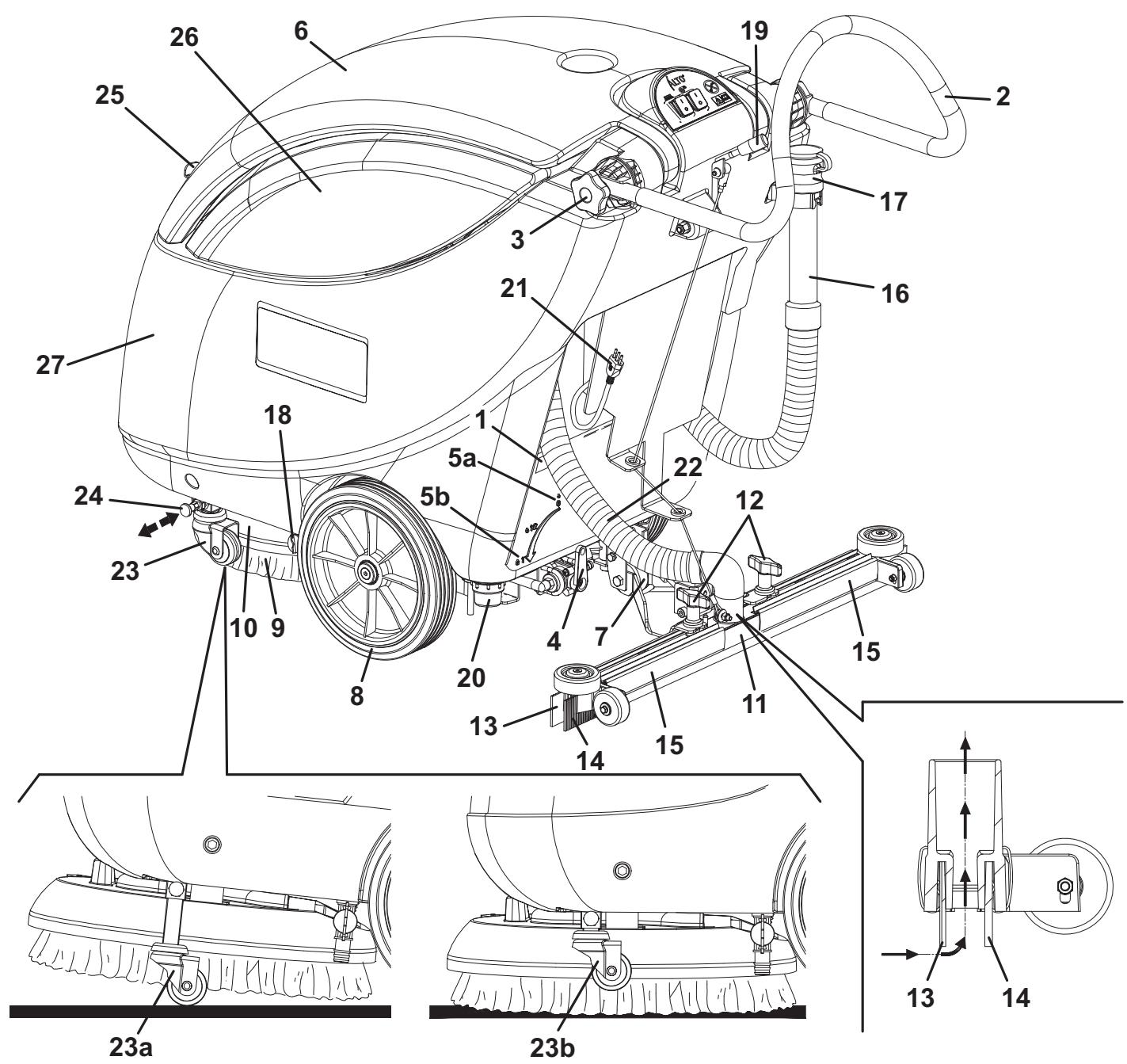

1. Plaque avec numéro de série / données techniques / marquage de conformité
2. Guidon
3. Poignée de réglage inclinaison guidon
4. Levier de réglage flux solution
   5a. Position de flux minimum solution
   5b. Position de flux maximum solution
5. Couvercle réservoir eau de récapuration
6. Roue arrêté d'appui pour transport / stationnement
7. Roues centrales sur essieu fixe
8. Brosse / disque
9. Tête porte-brosses / plateaux support disque
10. Embouchure
11. Boutons de fixation embouchure
12. Lamelle en caoutchouc avant embouchure

13. Lamelle en caoutchouc arrête embouchure

14. Ressorts de fixation lamelles en caoutchouc embouchure

15. Tuyau de vidange eau de récepération
16. Support tuyau de vidange eau de récepération
17. Soupape de vidange solution
18. Levier de soulèvement / abaisissement embouchure
19. Filtre de solution
20. Câble d'alimentation
21. Tuyau d'aspiration embouchure
22. Dispositif de transport / stationnement
    23a. Dispositif de transport / stationnement activé
    23b. Dispositif de transport / stationnement désactivé
23. Goupille de positionnement dispositif de transport / stationnement
24. Support Brosse / plateau support disque
25. Réservoir eau de récapuration
26. Réservoir solution

1. Couvercle réservoir eau de récapération (ouvert)
2. Joint d'étanchéité couvercle réservoir eau de récapération
3. Support Brosse / plateau support disque
4. Compartiment réservoir eau de récapération
5. Goulotte de replissage réservoir solution
6. Grille d'aspiration avec fermetre automatique à flotteur
7. Orifice de drainage eau de récapuration
8. Moteur système d'aspiration
9. Moteur Brosse / plateau support disque
10. Tête porte-brosses / plateaux support disque
11. Vis de réglage vitesse d'avance machine
12. Brosse
13. Plateau support disque
14. Disque
15. Boite à bornes
16. Vis
17. Orifice de compensation
18. Tige de blocage couvercle (insérée)
19. Sens de rotation pour accrochage Brosse / plateau support disque

S311236A

TABLEAU DE BORD

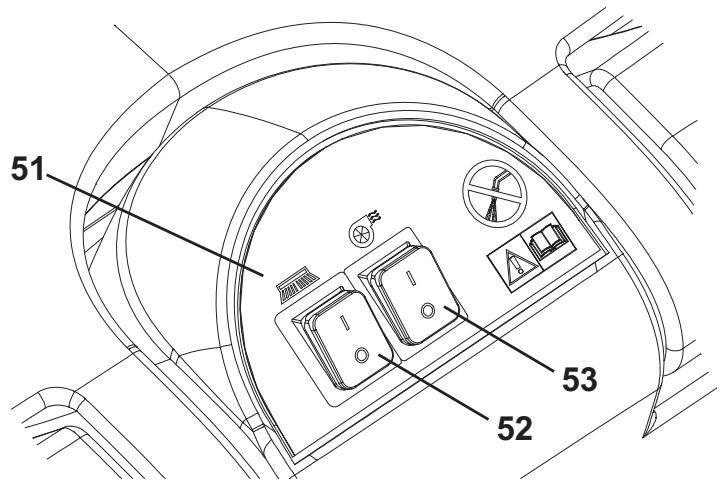

1. Tableau de bord
2. Interrupteur Brosse / plateau support disque
3. Interrupteur système d'aspiration

S311232A

Outre les composants prsent dans le modele standard, la machine peut etre equipee des accessoires optionnels suivants, selon l'emploi specifie de la machine :

Brosses / disques de matérieliaux différents

Pour de plus amples informations relatives aux accessoires optionnels susmentionnés, s'adresser au revendeur agreé.

CHARACTERISTIQUES TECHNIQUES

Caracteristiques générales	SCRUBTEC 343E 230 V	SCRUBTEC 343E 115 V
Longueur machine	1 120 mm
Largeur machine avec embouchure	720 mm
Largeur machine sans embouchure	570 mm
Hauteur minimum / maximum machine avec guidon régable	860 - 1.105 mm
Poids total machine	75 kg
Rayon minimum de braquage	750 mm
Largeur de nettoyage	430 mm
Diamètre roues centrales sur essieu fixe	250 mm
Diamètre Brosse / disque	430 - 432 mm
Pression roues arrêté au sol	1,0 N/mm2
Pression roulette avant au sol	1,9 N/mm2
Pression Brosse / disque au sol	28 kg

Performances	SCRUBTEC 343E 230 V	SCRUBTEC 343E 115 V
Aspiration	1 316 mmH2O
Vitesse moteur Brosse / plateau support disque	150 tr/mn	170 tr/mn
Pression acoustique à l'oreille de l'opérateur (ISO 11201, ISO 4871) (LpA)	70 dB(A) ± 3 dB(A)
Puisance acoustique émise par la machine (ISO 3744, ISO 4871) (LwA)	87 dB(A)
Niveau de vibrations au bras de l'opérateur (ISO 5349-1)	< 2,5 m/s2
Puisance moteur système d'aspiration	550 W
Puisance moteur Brosse / plateau support disque	1 100 W	550 W
Pente maximum franchissable	2%
Tension système	230 V - 50 Hz	115 V - 60 Hz
Contenance réservoir eau propre	31 litres
Capacité réservoir eau de récapération	30 litres

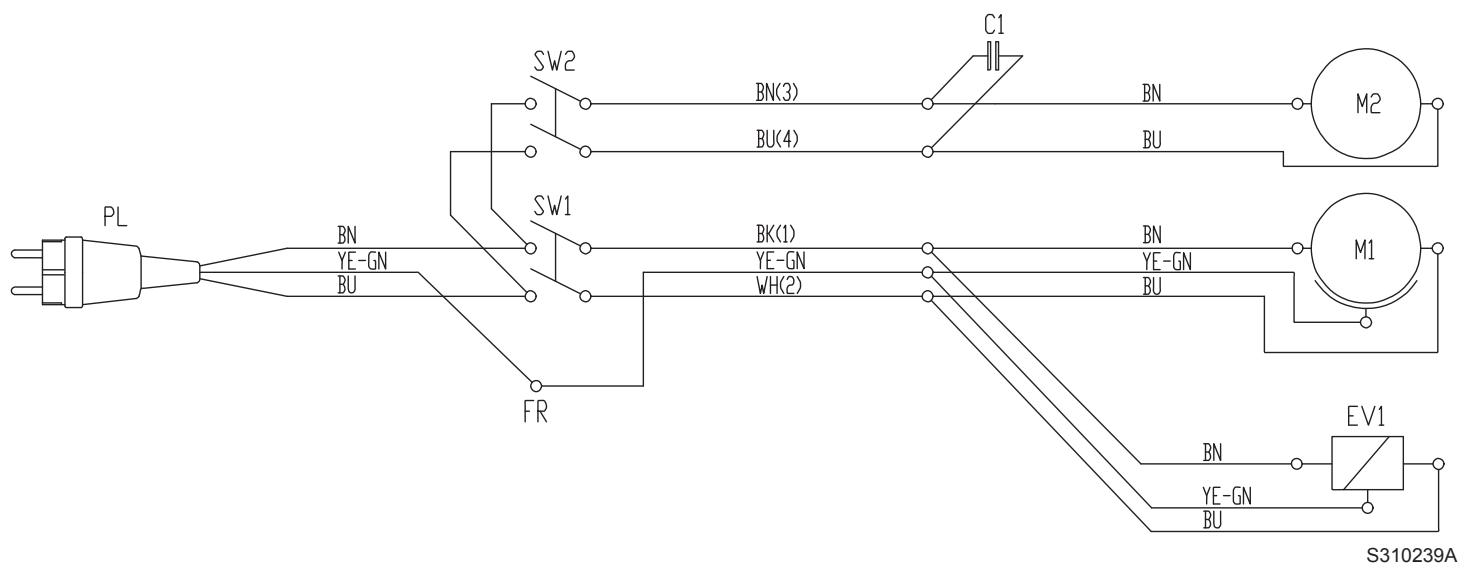

SCHEMA ELECTRIQUE
Legende

C1	Suppressor
EV1	Electrovanne eau
FR	Cadre
M1	Moteur Brosse / plateau support disque
M2	Moteur système d'aspiration
PL	Fiche
SW1	Interrupteur Brosse / plateau support disque
SW2	Interrupteur système d'aspiration

Codes des couleurs

BK	Noir
BU	Bleu
BN	Marron
GN	Vert
GY	Gris
OG	Orange
PK	Rose
RD	Rouge
VT	Violet
WH	Blanc
YE	Jaune

UTILISATION

ATTENTION!

Des plaques adhésves appliquées sur certains points de la machine indiquent :

DANGER
- ATTENTION
- AVENTISSEMENT
CONSULTATION

Lors de la lecture de ce manuel, l'opérateur doit bien comprendre le sens des symboles illustrés sur les plaques.

Ne pas couvir les plaques et les remplacer immédiatement en cas d'endommagement.

AVANT LA MISE EN MARCHE DE LA MACHINE

Installation de la brosse ou du plateau support disque

REMARQUE

Selon le type de sol à nettoyer, il est possible d'installer la Brosse (42) ou le plateau support disque (43).

1. Reposer la goupille de positionnement (24), puis désactiver le dispositif de transport / stationnement (23b) de la machine.
2. Soulever la tete porte-brosses / plateaux support disque (10) en faisant levier sur le guidon (2).
3. Positionner la Brosse (42) ou le plateau support disque (43) sous la tête.
4. Baisser la tete (10) au moyen du guidon (2).
5. Brancher le cable d'alimentation (21) au réseau électrique.
6. Appuyer sur le bouton-poussoir de brosse / plateau support disque (52) pendant quelques secondes pour permettre l'accrochage de la brosse / plateau support disque.

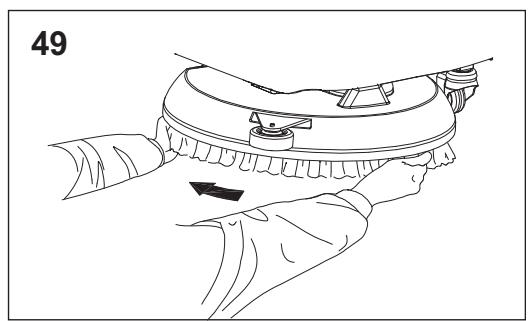

Si l'accrochage est difficile, tourner manuellement la Brosse / plateau support disque dans le sens contraire aux aiguilles d'une montre (49).

Suggestions pour lechioix des brosses / disques

Types de brosses disponibles		Midlite Grit 180	Midgrit 240	Prolite	Union Mix
Nettoyage général	Béton
	Pavage terrasse
	Carreaux de céramique / de carrière
	Marbre
	Carreaux de vinyle
	Carreaux de caoutchouc
Polissage	Carreaux de caoutchouc
	Marbre
	Carreaux de vinyle

Installation de l'embouchure

1. Installer l'embouchure (11) et la fixer avec les boutons (12), puis connecter le tuyau d'aspiration (22) à l'embouchure.

Remplissage du réservoir de solution

1. Ouvrir le couvercle (41) du réservoir de l'eau de récapération et le bloquer au moyen de la tige de blocage (59).
2. Au moyen de la goulotte (35), replir le réservoir (27) avec une solution adequate au travail a effectuer. Ne jamais replir complètement le réservoir de solution, mais laisser toujours quelques centimétres du bord. Suivre always les instructions de dilution sur l'étiquette du conteneur du produit chimique utilisé pour la solution. La température de la solution ne doit jamais être supérieure à 40^ .

AVERTISSEMENT!

Utiliser exclusivement des détergents liquides peu mousseux et non inflammables, ajustés pour les machines utilisées.

Réglages

1. Régler le guidon (2) au moyen des poignées (3) selon son propre comport.

MISE EN MARCHE ET ARRET DE LA MACHINE

Mise en marche de la machine

1. Préparer la machine comme indiqué au paragraph précédent.
2. Se porter sur le lieu de travail en poussant la machine les mains sur le guidon (2).
3. Brancher le cable d'alimentation (21) au réseau électrique.

ATTENTION!

Avant de brancher le cable d'alimentation au réseau électrique, s'assurer que la fréquence et la tension indiquées sur la plaque avec numéro de série (1) coincident avec la tension du réseau.

1. Baiser l'embouchure (11) au moyen du levier (19).
2. Positionner le levier de réglage du flux de solution (4) entre la limite minimum (5a) et maximum (5b). En aucun cas il n'est possible de fermer complètement le flux de l'eau aux brosses pendant le travail.
3. Tout en gardant une main sur le guidon (2), démarrer la machine en positionnant les interrupteurs de brosse / plateau support disque et du système d'aspiration (52 et 53) sur "I".

Arrêt de la machine

1. Positionner les interrupteurs de brosse / plateau support disque et du système d'aspiration (52 et 53) sur "0".
2. Débrancher le cable d'alimentation (21) du réseau électrique.
3. Soulever l'embouchure au moyen du levier (19).
4. Reposer la goupille de positionnement (24), puis soulever la Brosse / plateau support disque (23a) en activer le dispositif de transport / stationnement de la machine.

MACHINE AU TRAVAIL (LAVAGE / SECHAGE)

1. Demarrer la machine comme prévu au paragraph précédent.
2. Tout en gardant les mains sur le guidon (2), déplacer la machine et commencer le travail de lavage / séchage du sol.

AVERTISSEMENT!

Afin d'eviter d'endommager la surface du sol à nettoyer, ne pas utiliser les brosses à sec et, lorsque la machine est au repos, arrêté la rotation de la brosse / disque au moyen de l'interrupteur (52).

AVERTISSEMENT!

Avant de soulever la Brosse / disque, arrêté sa rotation au moyen de l'interrupteur (52).

1. Si besoin est, régler la quantité de solution qui arrive à la Brosse au moyen du levier (4).

REMARQUE

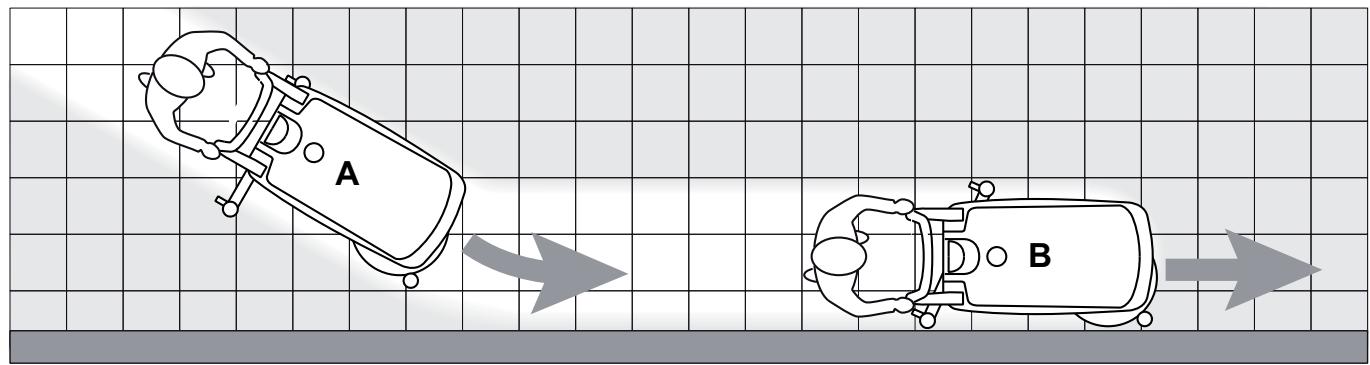

Pour un lavage / séchage correct du sol pres du mur, Nilfisk Alto recommende d'approcher le côté droit de la machine, comme illustré dans la figure 1.

Figure 1

P100160

Réglage de la vitesse d'avance de la machine

1. La vitesse d'avance de la machine varie selon le type de sol à nettoyer et le besoin d'utiliser la Brosse ou le disque. Si besoin est, il est possible de régler la vitesse d'avance en suivant la procédure au chapitre Entretien.

TRANSPORT / STATIONNEMENT DE LA MACHINE

Pour le transport / stationnement de la machine, procéder comme suit.

1. Positionner les interrupteurs de brose / plateau support disque et du système d'aspiration (52 et 53) sur "0".
2. Debrancher le cable d'alimentation (21) du réseau électrique et l'enrouler autour du logement correspondant.
3. Soulever l'embouchure au moyen du levier (19).

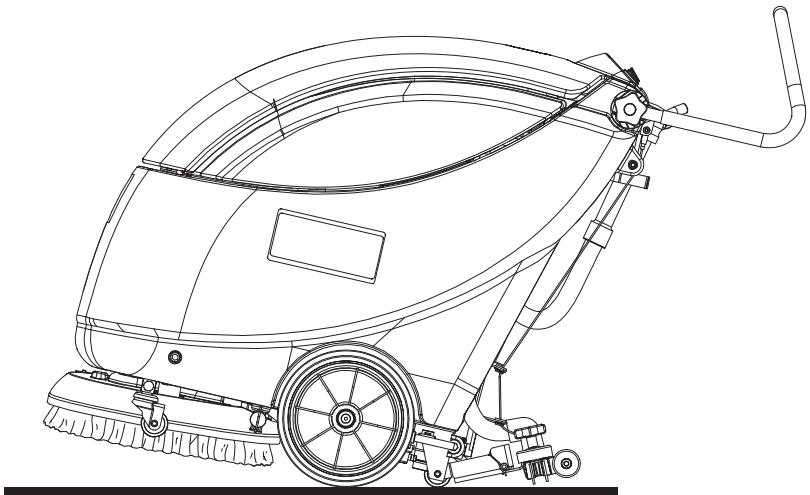

4. Saisir le guidon (2) et le baisser légèrement jusqu'à ce que la roue arrête (7) touche le sol (Fig. 2). Tout en gardant la machine dans cette condition, la pousser dans le lieu de transport/stationnement.
5. Le travail effectué, afin de ne pas entraîner la Brosse / disque sur le sol et de ne pas laisser des traces mouillées, déposer la Brosse / disque de la tête à l'aide du dispositif de décrochage (pour la procédure, voir le paragraphe Àpres l'utilisation de la machine), et puis l'appuyer sur le support (25).

Figure 2

S310234

VIDANGE DES RESERVOIRS

Un système de fermeture automatique à flotteur (36) bloque le système d'aspiration lorsque le réservoir de l'eau de récapération (26) est plein.

Le blocage du système d'aspiration peut etre detecte grace a l'augmentation soudaine de la frquence du bruit du moteur d'aspiration; en outre, le système d'aspiration ne sèche pas le sol.

AVERTISSEMENT!

Si le système d'aspiration s'arrête pour causes accidentelles (par exemple pour l'intervention prematurée du flotteur pendant un déplacement soudain de la machine), pour le démarrer, arreter le système en appuyant sur l'interrupteur (53), puis ouvrir le couvercle (6) et vérifier que le flotteur dans la grille (36) est au niveau de l'eau; enfin, fermer le couvercle (6) et appuyer sur l'interrupteur (53).

Lorsque le réservoir de l'eau de récapération (26) est plein, le vider en procédant comme suit.

Vidange du réservoir de l'eau de récapération

1. Demarrer la machine au moyen des interrupteurs de brosse / plateau support disque et du système d'aspiration (52 et 53).
2. Debrancher le cable d'alimentation (21) du réseau électrique et l'enrouler autour du logement correspondant.
3. Soulever l'embouchure au moyen du levier (19).
4. Pousser la machine dans la zone destinée à l'écoulement.
5. Reposer la goupille de positionnement (24), puis soulever la Brosse / plateau support disque (23a) en actuant le dispositif de transport / stationnement de la machine.
6. Vider le réservoir de l'eau de récapération (26) au moyen du tuyau de vidange (16).

Le travail effectué, rincer le réservoir à l'eau propre.

Vidange du réservoir de la solution

Exécuter les étapes de 1 à 4.

1. Vider le réservoir de solution (27) au moyen de la soupape de vidange (18).
2. Le travail effectué, rincer le réservoir à l'eau propre.

APRES L'UTILISATION DE LA MACHINE

Le travail effectué, avant de laisser la machine :

1. Enlever la Brosse / plateau support disque comme suit :

2. Avec la Brosse / plateau support disque soulevé, porter l'interrupteur de Brosse / plateau support disque (52) sur "1" et, après quelques secondes, le porter à nouveau sur "0" en détachant ainsi la Brosse / plateau.

3. Debrancher le cable d'alimentation (21) du réseau électrique et l'enrouler autour du logement correspondant.

4. Vider les réservoirs (26 et 27) comme indiqué au paragraph spécifique.
5. Effectuer les opérations d'entretien prévues après l'utilisation de la machine (voir le chapitre Entretien).
6. Garder la machine dans un endroit sec et propre, avec la Brosse / plateau support disque et l'embouchure déposés ou soulevés.

DEPOSE DU RESERVOIR DE L'EAU DE RECUPERATION

Pour effectuer certains opérations de contrôle ou d'entretien, il peut être nécessaire de déposer le réservoir de l'eau de récapération (26); procéder comme suit.

1. Vider le réservoir de l'eau de récapuration (26), en procédant comme indiqué au paragraph spécifique.
2. Porter la machine sur un sol plat.
3. Vérifier que le cable d'alimentation (21) est branché au réseau électrique.
4. Déconnecter le tuyau d'aspiration (22) de l'embouchure (11).
5. Déconnecter le tuyau de vidange de l'eau de récapération (16) du support (17).
6. Ouvrir le couvercle (6).

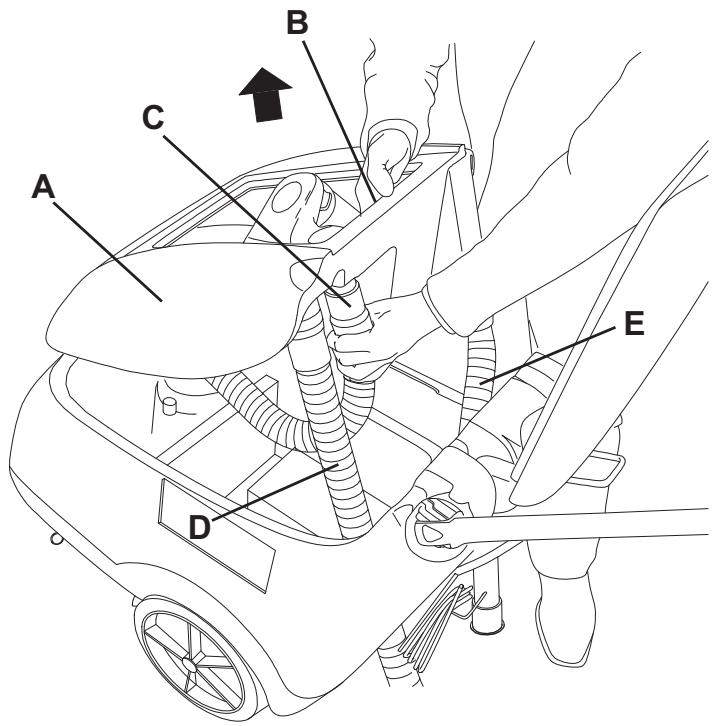

7. Saisir le réservoir de l'eau de récapération (A, Fig. 3) dans la zone (B) et le soulever légrement.
8. Déconnecter le tuyau d'aspiration (C) du réservoir, et puis déposer le réservoir (A) avec les tuyaux (D) et (E).

Figure 3

S311229A

INACTIVITE PROLONGEE DE LA MACHINE

Si on prévoit de ne pas utiliser la machine pendant plus de 30 jours, il est convenable d'effectuer les opérations suivantes :

1. Effectuer les opérations prévues au paragraphe Àpres l'utilisation de la machine.
2. Garder la machine dans un endroit propre et sec.

PREMIERE PERIODE D'UTILISATION

Après les 8 premières heures d'utilisation, contrôle le serrage des éléments de fixation et de connexion de la machine. Vérifier que les parties visibles sont intactes et sans pertes.

ENTRETIEN

La durée de vie de la machine et sa sécurité de fonctionnement sont garanties par un entretien soigné et régulier.

Veuillez trouver ci-dessous le plan récapitulatif d'entretien programme. Les périodités indiquées peuvent subir des variations en fonction de conditions de travail particulières, à définir par le responsable de l'entretien.

ATTENTION!

Les opérations d'entretien doivent être effectuées avec la machine à l'arrêt et le cable d'alimentation débranché du réseau électrique.

En outre, dire attentivement toutes les instructions du paragraphe Sécurité.

Toutes les opérations d'entretien programme ou extraordinaire doivent être effectuees par du personnel qualifie ou par un Service après-vente autorise.

Ce manuel ne contient que les opérations d'entretien les plus simples et les plus récurrentes.

REMARQUE

Pour les procédures des autres opérations d'entretien prévues par le plan d'entretien programme, se référer au manuel d'entretien consultable auprès des Services après-vente.

PLAN D'ENTRETIEN PROGRAMME

Procédure	Quotidienne, après l'utilisation de la machine	Hebdomadaire	Semestrielle	Annuelle
Nettoyage de l'embouchure
Nettoyage de la Brosse
Nettoyage réservoirs et grille d'aspiration
Contrôle et remplacement lamelles en caoutchouc embouchure
Nettoyage filtré solution
Contrôle serrage vis et écrous			(1)
Contrôle et remplacementARBons moteur système d'aspiration				(2)

(1) Et après les 8 premières heures de travail.
(2) Opération d'entretien de compétence d'un Service après vente agrée Nilfisk Alto.

NETTOYAGE DE L'EMBOUCHURE

REMARQUE

Pour un bon séchage, l'embouchure doit être propre et les lamelles en caoutchouc doivent être en bon état.

AVERTISSEMENT！

Lors du nettoyage de l'embouchure, il est conseilé de porter des gants de protection à cause de la présence eventuelle de débris tranchants.

1. Porter la machine sur un sol plat.
2. Vérifier que le cable d'alimentation (21) est branché au réseau électrique.
3. Baiser l'embouchure au moyen du levier (19).
4. Déconnecter le tuyau d'aspiration (22) de l'embouchure.
5. Desserrer les boutons (12) et déposer l'embouchure (11).
6. Laver et nettoyer l'embouchure. Nettoyer en particulier les compartments de convoyage (A, Fig. 4) et l'orifice d'aspiration (B) de la saleté et des déchets.
7. Contrôler que la lamelle en caoutchouc avant (C) et la lamelle en caoutchouc arrêté (D) sont intactes et qu'elles neprésent pas de coupures ou déchirures ; dans le cas contraire, les replacer (voir la procédure au paragraph suivant).
8. Pour la repose, proceder dans l'ordre inverse de la dépose.

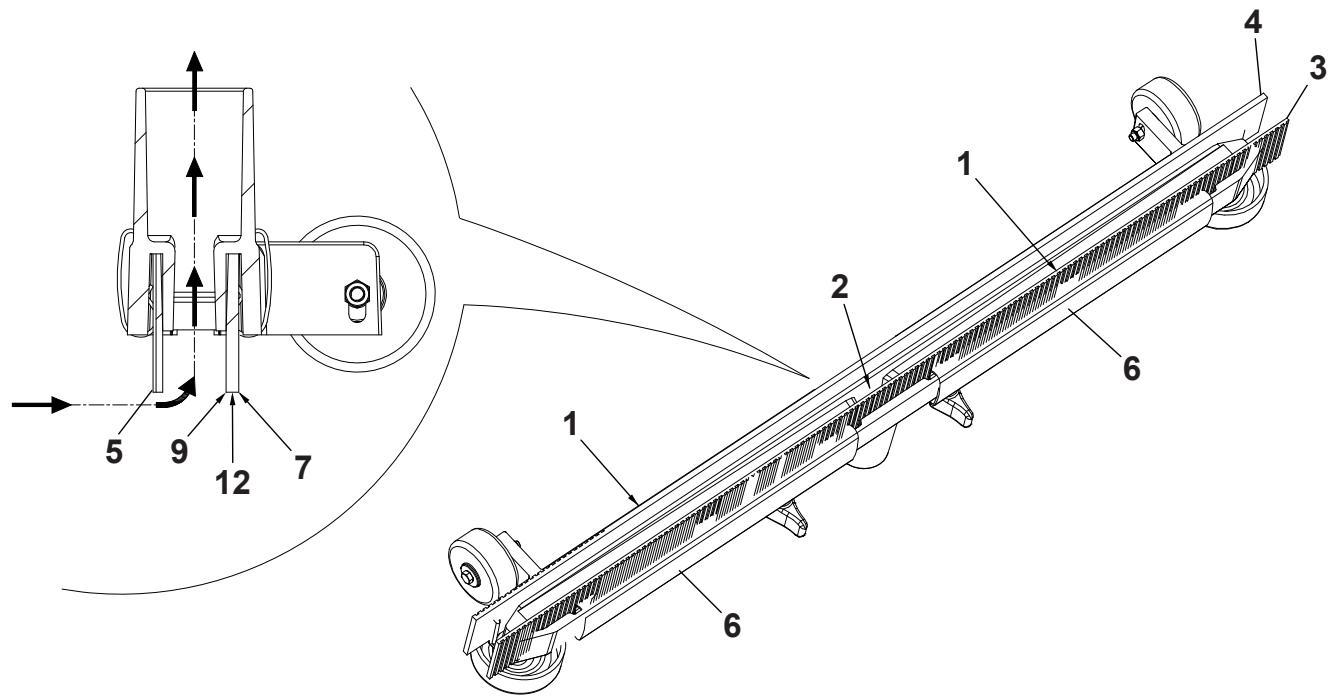

CONTROLE ET REMPLACEMENT DES LAMELLES EN CAOUTCHOUC DE L'EMBOUCHURE

1. Nettoyer l'embouchure comme indiqué au paragraph précédent.

2. Contrcler que les bords de la lamelle en caoutchouc avant (E, Fig. 4) et de la lamelle en caoutchouc arriere (I) se posent simultanement sur un plan, sur toute leur longueur ; dans le cas contraire, regler leur hauteur en procedant comme suit :

3. Déposer les reissorts de fixation (F), puis régler la lamelle en caoutchouc avant (C) et la lamelle en caoutchouc arrête (D).

4. Installer les ressorts de fixation sur les lamelles en caoutchouc avant et arrêté.

5. Contrcler que la lamelle en caoutchouc avant (C) et la lamelle en caoutchouc arriere (D) sont intactes et qu'elles ne presentent pas de coupures ou déchirures ; en cas contraire, les replacer en procedant comme suit. Contrcler aussi que l'arete de la lamelle en caoutchouc arriere (H) n'est pas usée ; dans le cas contraire, renverser la lamelle, en remplaçant l'arete usée avec l'autre arete (G), si elle est encore intacte. Si l'autre arete est usée, replacer la lamelle en caoutchouc, en procedant comme suit :

6. Déposer les ressorts de fixation (F), puis remplacer (ou tourner) la lamelle en caoutchouc arrête (D).

7. Installer les ressorts de fixation sur les lamelles en caoutchouc avant et arrêté.

8. Installer l'embouchure (11) et serrer les boutons (12).

9. Connecter le tuyau d'aspiration (22) à l'embouchure (11).

Figure 4

S310240

NETTOYAGE DE LA BROSSE

REMARQUE

Lors du nettoyage des brosses, il est conseilé de porter des gants de protection à cause de la présence eventuelle de débris tranchants.

1. Déposer la Brosse de la machine comme décrit au chapitre Utilisation.
2. Nettoyer et laver la Brosse avec de I'eau et de la solution.
3. Contrcler que les poils de la brosse sont intacts et non excessivement uses ; dans le cas contraire, remplacer la brosse.

NETTOYAGE DES RESERVOIRS ET DE LA GRILLE D'ASPIRATION

1. Pousser la machine dans la zone destinée à l'écoulement.
2. Vérifier que le cable d'alimentation (21) est branché au réseau électrique.
3. Ouvrir le couvercle (6), nettoyer et laver à l'eau propre le couvercle, les réservoirs (26 et 27) et la grille d'aspiration (36).
   Vider l'eau des réservoirs à l'aide du tuyau de vidange (16) et de la soupape (18).

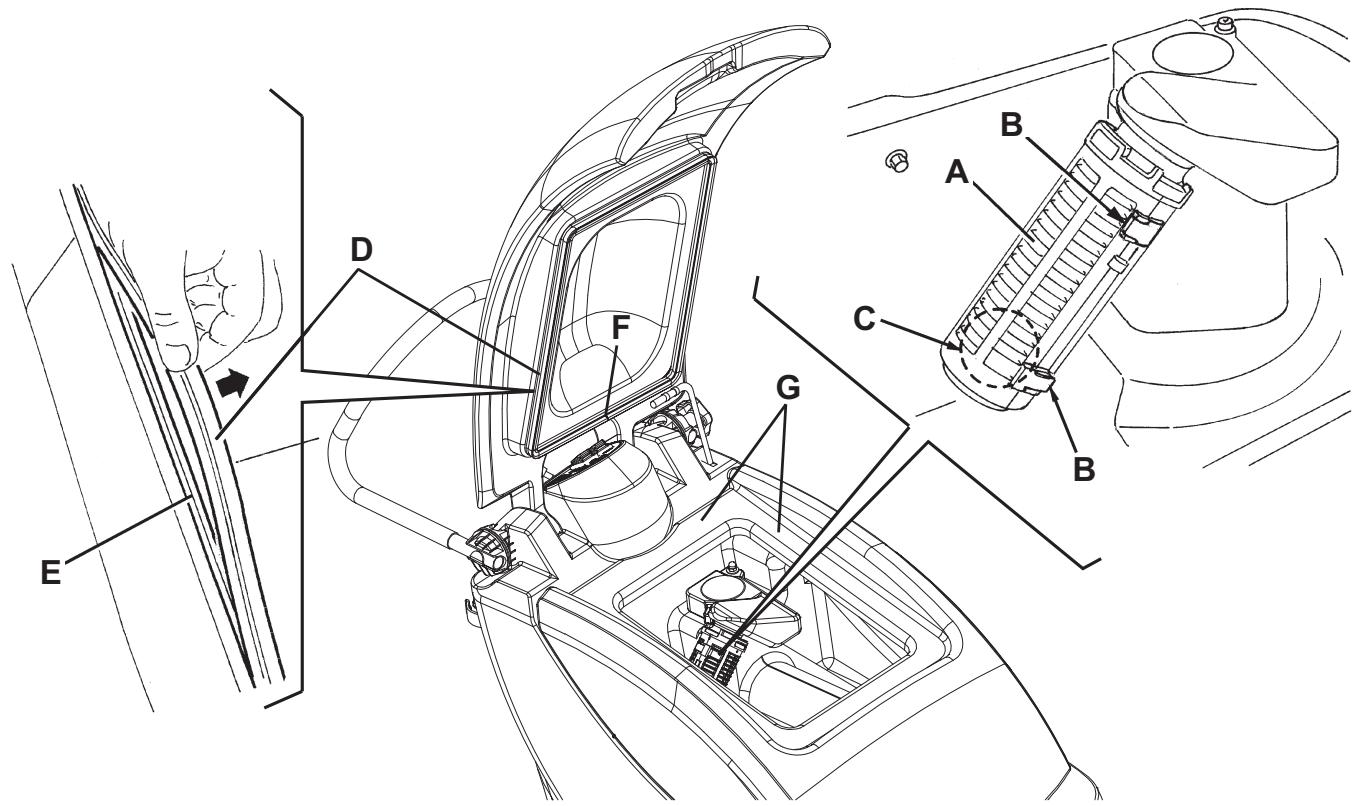

4. Si besoin est, dégager les dispositifs de retenue (B, Fig. 5), ouvrir la grille (A), récapérer le flotteur (C) et nettoyer soigneusement ; enfin reposer en place.
5. Contrôler l'intégrité du joint d'étanchéité (D) du couvercle du réservoir de l'eau de récapération.

REMARQUE

Le joint d'étanchéité (D) permet la création d'une dépression dans le réservoir, nécessaire à l'aspiration de l'eau de récapération.

Si besoin est, déposer le joint d'étanchéité (D) de son logement (E) et le remplacer.

Lors de la repose du nouveau joint d'etanchéité, positionner le raccord (F) dans la zone centrale arrêté indiquée dans la figure.

1. Contralr auiss l'integrit et l'efficacite de la surface d'appui (G) du joint d'etanchete (D).
2. Vérifier que l'orifice de compensation (47) n'est pas obstrué.

REMARQUE

L'orifice (47), en permettant la compensation de l'air dans l'interstice du couvercle, contribue à la création de dépression dans le réservoir.

1. Fermer le couvercle du réservoir de I'eau de récapération (6).

Figure 5

S311227A

NETTOYAGE DU FILTRE DE LA SOLUTION

1. Vider le réservoir de la solution (27), en procédant comme indiqué au paragraph spécifique.
2. Porter la machine sur un sol plat.
3. Vérifier que le cable d'alimentation (21) est branché au réseau électrique.

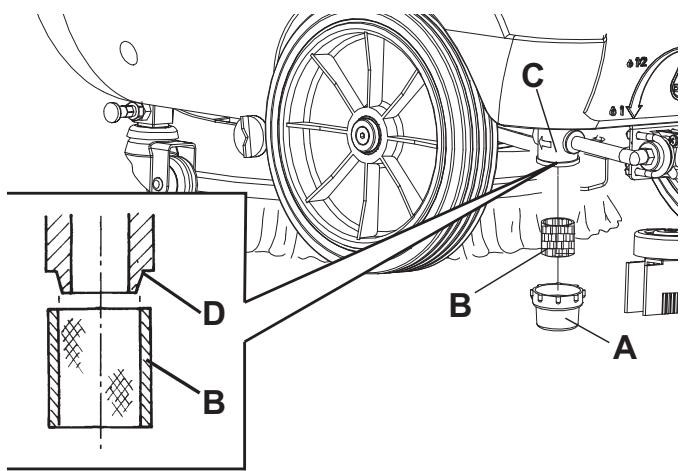

4. Déposer le couvercle transparent (A, Fig. 6), puis déposer le filt filtrant (B). Les nettoyer et les reposer sur le support (C).

REMARQUE

Positionner correctement le filt filtrant (B) dans le logement (D) du support (C).

Figure 6

S310232A

REGLAGE DE LA VITESSE D'AVANCE DE LA MACHINE

REMARQUE

La vitesse d'avance de la machine peut varier en fonction du type de plancher à nettoyer, ou de l'utilisation de la Brosse ou du disque.

Si besoin est, effectuer le réglage en procédant comme suit.

1. Déposer le réservoir de l'eau de récapération comme indiqué au chapitre Utilisation.

2. Regler la vitesse d'avance de la machine au moyen de la vis (41) en procédant comme suit :

3. Desserrer la vis (46), sur le côté droit de la machine, en la tournant dans le sens contraire aux aiguilles d'une montre.
   Tourner la vis de réglage (41) dans le sens contraire aux aiguilles d'une montre pour augmenter la vitesse d'avance de la machine.
   Tourner la vis de réglage (41) dans le sens des aiguilles d'une montre pour réduire la vitesse d'avance de la machine.
   Le réglage effectué, serrer la vis (46).

4. Installer le réservoir de l'eau de récapération comme indiqué au chapitre Utilisation.

5. Avec la machine en état de fonctionnement, effectuer des essais pratiques de la machine et, le cas échéant, repeter les étapes de 1 à 4.

DEPISTAGE DES PANNES

Problème	Cause possible	Remède
Les moteurs ne démarrent pas	Le cable d'alimentation (21) est défectueux ou n'est pas branché au réseau électrique	Remplacer ou brancher le cable
L'aspiration de l'eau sale est insuffisante	Le réservoir de l'eau de récapération (26) est plein	Vider
	La grille d'aspiration (36) est obstruée ou le flotteur est en position fermée	Nettoyer la grille et contrôle le flotteur
	Le tuyau d'aspiration (22) est déconnecté de l'embouchure (11) ou est défectueux	Brancher
	L'embouchure (11) est sale ou les lamelles en caoutchouc de l'embouchure (13, 14) sont usées ou endommagées	Nettoyer l'embouchure ou remplaçer les lamelles en caoutchouc
	Le couvercle du réservoir de l'eau de récapération (6) n'est pas bien fermé, ou le joint (32) est endommagé	Contrôler et / ou nettoyer la zone de contact ou replacer le joint
	Le réservoir de l'eau de récapération (6) est sale (orifice de sortie obstrué)	Nettoyer
Le flux de solution à la Brosse / disque est insuffisant	Le filtre de la solution (20) est sale	Nettoyer
L'embouchure laisse des traces au sol	Débris sous les lamelles en caoutchouc de l'embouchure (13, 14)	Enlever les débris
	Les lamelles en caoutchouc de l'embouchure (13, 14) sont usées, ébréchées ou déchirées	Remplacer les lamelles en caoutchouc

Pour de plus amples informations, se référer au manuel d'entretien consultable auprès des Services après-vente Nilfisk Alto.

MISE A LA FERRAILLE

Effectuer la mise à la ferraille de la machine auprès d'un démolisseur autorisé.

Avant d'effectuer la mise à la ferraille de la machine il est nécessaire de déposer et séparer les éléments suivants et les envoyer aux collectes sélectives, conformément aux normes d'hygiene de l'environnement en vigueur :

Brosse
Disque
Parties électriques et électroniques (*)

(*) Notamment pour la mise en décharge des parties électriques et électroniques, s'adresser auprès du centre Nilfisk Alto le plus proche.

TABLE OF CONTENTS

INTRODUCTION 2
