SR 1301 B - Nettoyeur industriel NILFISK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Nettoyeur industriel (balayeuse)
Marque	NILFISK
Modèle	SR 1301 B
Largeur de nettoyage (avec un balai latéral)	1 054 mm
Largeur de nettoyage (avec deux balais latéraux)	1 308 mm
Dimensions (L x l x h) avec un balai latéral	1 776 x 1 208 x 1 350 mm
Poids total en ordre de marche (avec opérateur)	723 kg
Alimentation	Batteries 24 V (4 x 6 V 180 Ah ou 1 x 24 V 240 Ah, max 330 Ah)
Type de batteries	Plomb-acide (WET) ou Gel (GEL)
Capacité du conteneur déchets	130 litres
Vitesse maximale en marche avant	7 km/h
Vitesse maximale en marche arrière	3,5 km/h
Pente maximum franchissable	16%
Rayon de braquage minimum	1 685 mm
Niveau de pression acoustique (oreille opérateur)	67 dB(A) ± 3 dB(A)
Moteur système d'aspiration	310 W, 3 000 tr/min
Moteur balai central	500 W, 550 tr/min
Moteur de traction	750 W, 315 tr/min

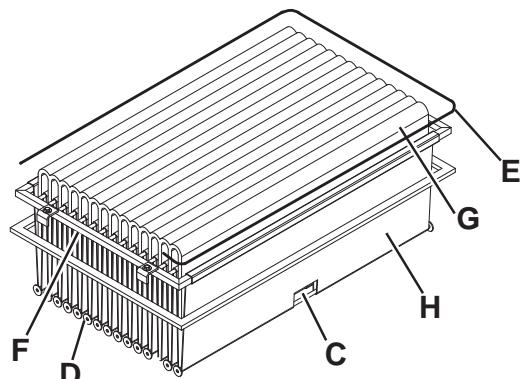

Filtre à poussière standard	Papier 15-20 μm, 3,6 m²
Hauteur de vidange du conteneur	270 - 1 370 mm du sol
Température de travail	0°C à +40°C
Humidité de travail	30% - 95%
Entretien programmé	Toutes les 10, 50, 100, 200, 400 heures
Sécurité	Bouton d'urgence, frein de stationnement, micro-contact siège, fusibles thermiques
Pièces détachées	Utiliser exclusivement des pièces d'origine Nilfisk

FOIRE AUX QUESTIONS - SR 1301 B NILFISK

Quelles sont les précautions à prendre avant d'utiliser la machine ?

Avant toute utilisation, vérifiez que les batteries sont chargées, que tous les couvercles sont fermés, et que le frein de stationnement est desserré. Assurez-vous que l'opérateur est assis sur le siège (37) pour activer le capteur de sécurité. Consultez le manuel pour les instructions complètes.

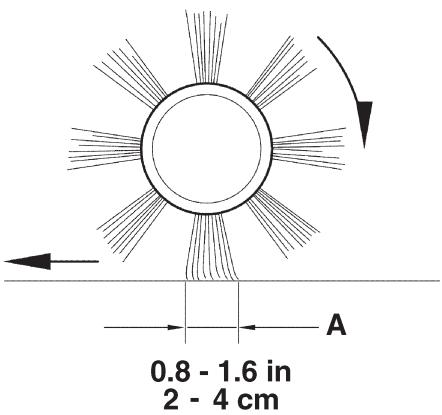

Comment régler la hauteur du balai central ?

Pour régler la hauteur du balai central, actionnez la poignée de réglage (A, Fig. 4). Tournez dans le sens contraire des aiguilles d'une montre pour augmenter la trace au sol (entre 2 et 4 cm) et dans le sens des aiguilles pour la réduire. Après réglage, vérifiez la trace en faisant tourner le balai quelques secondes.

Que faire si la machine ne collecte pas correctement les déchets ?

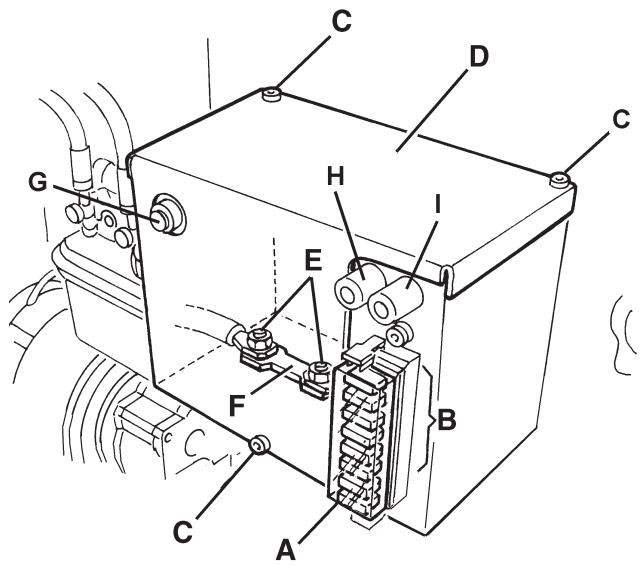

Vérifiez que le système d'aspiration est activé (interrupteur 56) et que le filtre à poussière n'est pas obstrué. Activez le secoueur pour nettoyer le filtre. Assurez-vous que le conteneur déchets n'est pas plein et que les volets sont correctement réglés. Si le problème persiste, vérifiez la hauteur des balais.

Comment procéder au chargement des batteries ?

Placez la machine sur un sol plat, coupez le contact, ouvrez le coffre (22) et débranchez le connecteur des batteries (25). Branchez un chargeur de batterie externe adapté (24 V) au connecteur, puis au réseau. Gardez le coffre ouvert pendant la charge dans un endroit aéré. Ne fumez pas et évitez les flammes. Refermez les bouchons des batteries WET après charge.

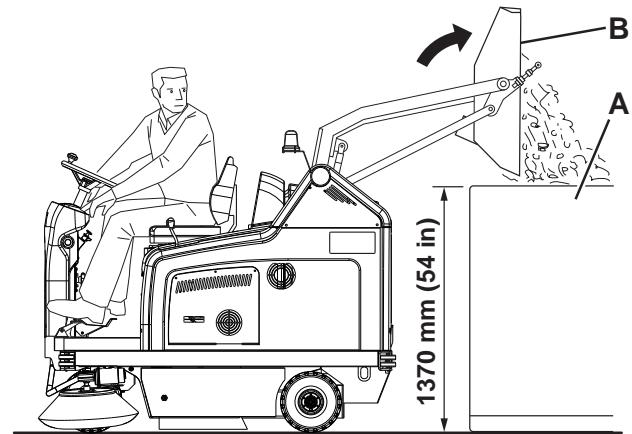

Comment vider le conteneur déchets ?

Placez la machine près d'un bac de collecte. Soulevez les balais et désactivez l'aspiration. Activez le secoueur. Activez le frein de stationnement. Utilisez l'interrupteur de soulèvement (57) pour lever le conteneur, puis l'interrupteur de basculement (58) pour le vider. Abaissez le conteneur après vidange.

Quels types de batteries puis-je utiliser ?

La machine accepte des batteries au plomb (WET) ou au gel (GEL) avec une tension totale de 24 V. Les batteries standard sont 4 x 6 V 180 Ah en série. La capacité maximale est de 330 Ah. Assurez-vous de configurer la carte électronique pour le type de batterie installé (WET ou GEL).

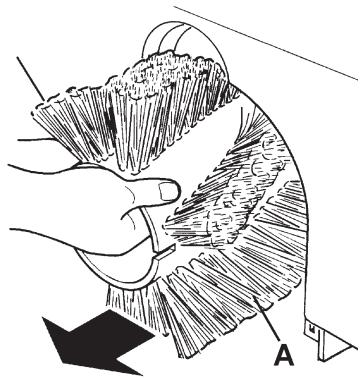

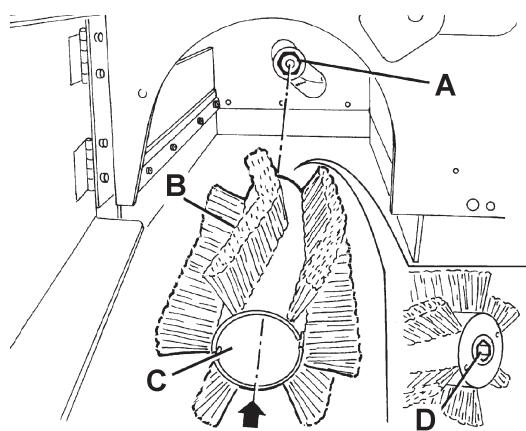

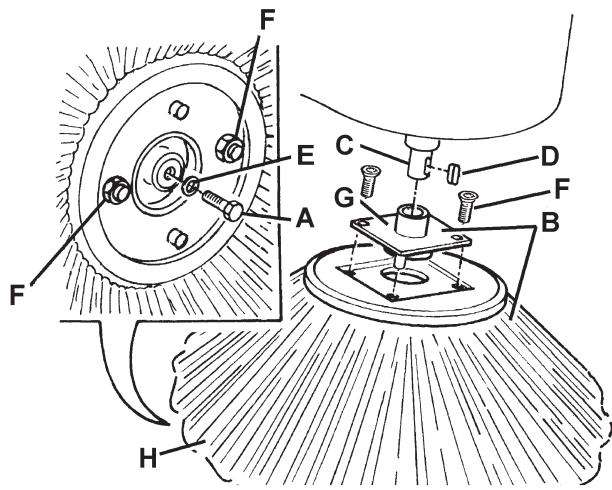

Comment remplacer le balai central ?

Placez la machine sur un sol plat, activez le frein de stationnement et coupez le contact. Ouvrez le portillon droit (7) et retirez le couvercle du logement du balai. Dévissez les pommeaux, enlevez l'ancien balai et nettoyez le moyeu. Installez le nouveau balai en orientant les poils correctement, puis remontez le couvercle et fermez le portillon. Ajustez la hauteur après remplacement.

Que faire si le bouton d'urgence est activé ?

Si le bouton-poussoir d'urgence (64) a été enfoncé, la machine s'arrête immédiatement. Pour le désactiver, tournez-le dans le sens de la flèche indiquée sur le bouton. Ensuite, vous pouvez redémarrer la machine en tournant la clé de contact sur 'I'.

Quel entretien régulier est nécessaire ?

L'entretien programmé comprend : contrôle du niveau d'électrolyte des batteries (toutes les 10h), vérification de la hauteur des balais, nettoyage du filtre à poussière, contrôle des volets, graissage des chaînes, et remplacement de l'huile hydraulique (première fois après 500h, puis toutes les 2000h). Consultez le plan d'entretien dans le manuel.

Où trouver le numéro de série et les données techniques ?

Le numéro de série et le modèle sont indiqués sur la plaque signalétique (1) de la machine. L'année de fabrication est donnée par les deux premiers chiffres du numéro de série et dans la Déclaration de Conformité. Ces informations sont nécessaires pour commander des pièces de rechange.

MODE D'EMPLOI SR 1301 B NILFISK

Les nombres entre parenthèses se rapportent aux composants indiqués au chapitre Description de la machine.

But et contenu du MANUEL

Ce manuel se propose de fournir à l'opérateur toutes les informations nécessaires afin qu'il puisse utiliser la machine correctement et la gérer de la manière la plus autonome et sûre. Il comprend des informations relatives à l'aspect technique, la sécurité, le fonctionnement, l'arrêt de la machine, l'entretien, les pièces de rechange et la mise à la ferraille.

Avant d'effectuer toute opération sur la machine, les opérateurs et les techniciens qualifiés doivent lire attentivement les instructions contenues dans ce manuel. En cas de doutes sur la correcte interprétation des instructions, contacter Nilfisk pour avoir plus de renseignements.

Destinataires

Ce manuel s'adresse à l'opérateur ainsi qu'aux techniciens préposés à l'entretien de la machine.

Les opérateurs ne doivent pas exécuter les opérations réservées aux techniciens qualifiés. Nilfisk ne répond pas des dommages dus à l'inobservance de cette interdiction.

Le manuel d'utilisation doit être gardé près de la machine, dans une enveloppe spéciale et, surtout, loin de liquides et de tout ce qui pourrait en compromettre l'état de lisibilité.

Declaration de conformite

La Déclaration de Conformité est livrée avec la machine et en atteste la conformité aux lois en vigueur.

Remarque

La déclaration de conformité originelle est livrée en double exemplaire dans la documentation de la machine.

Donnees d'identification

Le numéro de série et le modèle de la machine sont indiqués sur la plaque (1).

L'année de fabrication de la machine est indiquée dans la Déclaration de Conformité, ainsi que par les deux premiers chiffres du numéro de série de la machine.

Ces informations sont nécessaires lors de la commande des pièces de rechange de la machine. Utiliser l'espace suivant pour y noter les données d'identification de la machine.

Modèle de la MACHINE

Numéro de série de la MACHINE

• Catalogue de pièces de rechange (livré avec la machine)
• Manuel d'entretien (consultable auprès des Services après-vente Nilfisk)

PIECES De rechange et entretien

Pour toute nécessité concernant l'emploi, l'entretien et la réparation, s'adresser au personnel qualifié ou directement aux Services après-vente Nilfisk. Utiliser toujours des pièces de rechange et des accessoires d'origine.

Pour l'assistance ou la commande de pièces de rechange et accessoires, contacter Nilfisk en spécifiant toujours le modèle et le numéro de série de la machine.

Modifications et ameliorations

Nilfisk vise à un constant perfectionnement de ses produits et se réserve le droit d'effectuer des modifications et des améliorations lorsqu'elle le considère nécessaire sans l'obligation de modifier les machines précédemment vendues.

Il est entendu que toute modification et / ou addition d'accessoires doit toujours être approuvée et réalisée par Nilfisk.

Capacites operationnelles

Cette balayeuse est conçue et fabriquée pour le nettoyage / balayage de sols lisses et solides et pour le ramassage de poussières et déchets légers, en milieux civils et industriels, en condition de complète sécurité par un opérateur qualifié.

Toutes les références à en avant, en arrêté, avant, arrêté, droite ou gauche indiquées dans ce manuel doivent être considérées comme réferées à l'opérateur assis en position de conduite sur le siège (37).

Pour déballer la machine, suivre attentivement les instructions sur l'emballage.

Lors de la livraison de la machine, contrôler attentivement que l'emballage et la machine n'ont pas été endommagés pendant le transport. Si les dommages sont évidents, garder l'emballage de façon qu'il puisse être examiné par le transporteur qui l'a livré. Contacter immédiatement le transporteur pour remplir une demande de dommages-intérêts.

Contrôler que le matériel livré avec la machine correspond à la liste suivante :

1. Documentation technique :
2. Manuel d'utilisation
3. Catalogue de pièces de rechange
4. N°1 fusible principal (F0) de 150 A
5. N°1 fusible de 10 A
6. N°1 connecteur pour chargeur de batterie

Sécurité

On utilise la symbolique suivante pour signaler les conditions de danger potentielles. Lire attentivement ces informations et prendre les précautions nécessaires pour protéger les personnes et les choses.

Pour éviter tout accident, la collaboration de l'opérateur est essentielle. Aucun programme de prévention des accidents du travail ne peut résulter efficace sans la totale collaboration de la personne directement responsable du fonctionnement de la machine. La plupart des accidents qui peuvent survenir dans une entreprise, pendant le travail ou les déplacements, sont dus à l'inobservance des plus simples règles de prudence. Un opérateur attentif et prudent est la meilleure garantie contre les accidents du travail et se révèle indispensable pour compléter n'importe quel programme de prévention.

DANGER!

Indique une situation dangereuse exposant l'opérateur au risque de blessures graves, voire mortelles.

Attention!

Indique un risque potentiel d'accident pour les personnes ou de dommage matériel.

Avertissement

Indique un avertissement ou une remarque sur des fonctions clé ou utiles. Prêter la plus grande attention aux segments de texte marqués par ce symbole.

Remarque

Indique une remarque sur des fonctions clé ou utiles.

Consultation

Indique la nécessité de consulter le manuel d'utilisation avant d'effectuer toute opération.

Instructions generales

Les avertissements et précautions spécifiques suivants informent sur les potentiels risques de dommages à la machine ou aux personnes.

DANGER!

• Avant d'effectuer toute opération de nettoyage, d'entretien et de remplacement des composants, débrancher le connecteur de la batterie, enlever la clé de contact et actionner le frein de stationnement.
• Cette machine doit être utilisée uniquement par le personnel formé. L'utilisation de la machine est interdite aux enfants et aux personnes handicapées.
• Tenir les étincelles, les flammes et les matériaux fumants et incandescents loin des batteries. Les batteries produisent des gaz potentiellement explosifs pendant l'utilisation ordinaire.
• Ne pas porter de bijoux quand on travaille près des composants électriques.
• Ne pas travailler sous la machine soulevée, sans des supports fixes de sécurité convenables.
• Chaque fois qu'on travaille sous le coffre ouvert, s'assurer que celui-ci ne peut pas se refermer accidentellement.
• Ne pas opérer avec cette machine en présence de poudres, liquides ou vapeurs nuisibles, dangereux, inflammables et / ou explosives : la machine ne doit pas être utilisée pour ramasser des matériaux dangereux. Si des batteries au plomb (WET) sont installées dans la machine, en chargeant les batteries un gaz hydrogène très explosif est produit. Garder le coffre ouvert pendant le cycle de rechargement des batteries et effectuer l'opération exclusivement dans un endroit bien aéré et loin de flammes libres.
• En cas d'installation à bord de batteries au plomb (WET), ne pas incliner la machine de plus de depuis l'horizontal, car cela pourrait provoquer des pertes de liquide très corrosif. Au cas où il serait nécessaire d'incliner la machine pour l'entretien, enlever les batteries.

Attention!

• Avant d'effectuer toute activité d'entretien / réparation, lire attentivement toutes les instructions qui concernent l'entretien / réparation.
• Prendre les précautions convenables afin que les cheveux, les bijoux, les parties non adhérentes des vêtements ne soient pas capturés par les parties en mouvement de la machine. Si des batteries au plomb (WET) sont installées dans la machine, ne pas fumer pendant le chargement des batteries. Pour éviter l'utilisation non autorisée de la machine, enlever la clé de contact.
• Avant de laisser la machine sans surveillance, veiller à ce que celle-ci ne puisse pas bouger de façon autonome.
• Ne pas utiliser la machine sur des surfaces ayant une pente supérieure à la valeur indiquée sur la machine même.
• Utilisez exclusivement les balais livrées avec la machine et spécifiées dans le manuel d'utilisation. L'utilisation de balais différentes peut compromettre la sécurité.
• Avant d'utiliser la machine, fermer tous les couvercles et / ou portillons.
• Ne pas utiliser la machine dans des endroits très poussiéreux.
• Ne pas laver la machine avec des jets d'eau directs ou sous pression ou avec des substances corrosives.
• Ne pas utiliser d'air comprimé pour le nettoyage général de la machine, sauf pour les filtres (voir le paragraphe spécifique).
• Pendant l'utilisation de cette machine, faire attention à sauvegarder l'intégrité des autres personnes, en particulier des enfants.
• Ne pas poser de conteneurs de liquides sur la machine. La température de stockage de la machine doit être comprise entre 0°C et +40°C. La température de travail de la machine doit être comprise entre 0°C et +40°C. L'humidité doit être comprise entre 30% et 95%. Protéger tous les éléments de la machine du soleil, de la pluie et d'autres intempéries, pendant le fonctionnement et en état d'arrêt. Garder la machine dans un endroit couvert et sec : elle a été conçue pour l'utilisation à sec, par conséquent elle ne doit pas être utilisée ou gardée dehors, dans des conditions d'humidité.
• Ne pas utiliser la machine comme moyen de transport ou de poussée / remorquage. La portée maximum de la machine, en plus du poids de l'opérateur, est de 110 kg (poids des déchets).
• Ne pas faire travailler les balais lorsque la machine est arrêtée pour ne pas endommager le sol. En cas d'incendie, il est préférible d'utiliser un extincteur à poudre, qu'un extincteur à eau.
• Ne pas heurter contre des étagères ou des échafaudages, en particulier en cas de danger de chute d'objets.
• Adapter la vitesse d'utilisation aux conditions d'adhérence. La machine n'est pas approuvée pour l'utilisation sur la voie publique.
• Ne pas ALTERER pour aucune raison les protections prévues pour la machine.
• Respecter scrupuleusement les instructions prévues pour l'entretien ordinaire.
• Ne pas enlever ou ALTERER les plaques installées sur la machine. S'assurer que les éventuelles anomalies de fonctionnement de la machine ne dépendent pas du manque d'entretien. Dans le cas contraire, demander l'intervention du personnel autorisé ou d'un Service après-vente agréé.
• En cas de remplacement de pièces, demander les pièces de rechange d'origine à un concessionnaire ou revendeur/agréé.
• Afin de garantir la sécurité et le bon fonctionnement de la machine, faire effectuer l'entretien programmé prévu au chapitre spécifique de ce manuel par du personnel autorisé ou par un Service après-vente agréé. Lors de la mise à la ferraille, la machine ne doit pas être abandonnée en raison de la présence de matériaux toxiques (batteries, huiles etc.), sujets à des lois qui prévoient l'élimination auprès de centres spéciaux (voir le chapitre Mise à la ferraille).

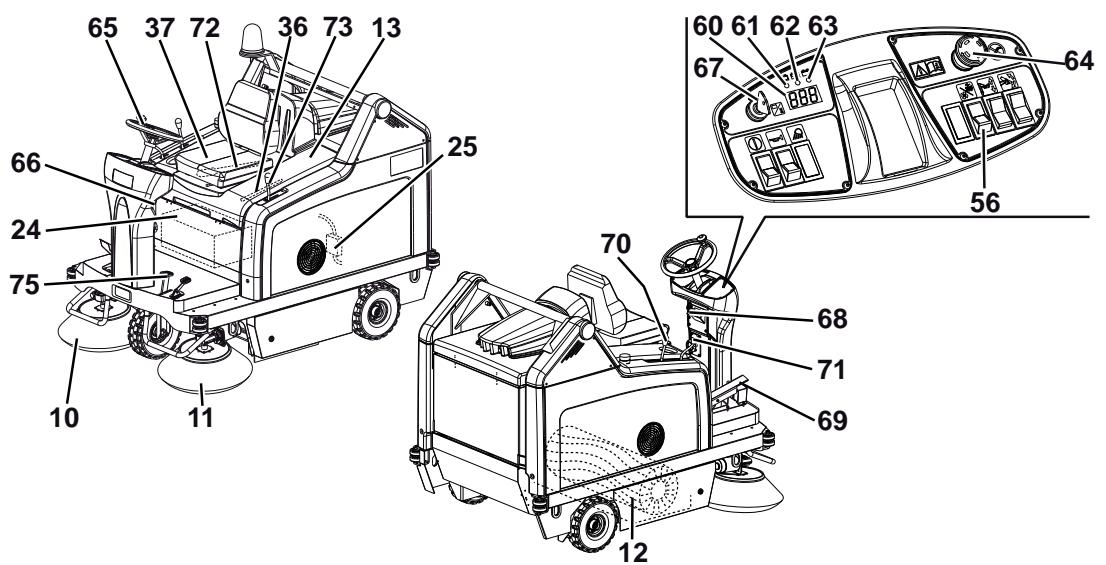

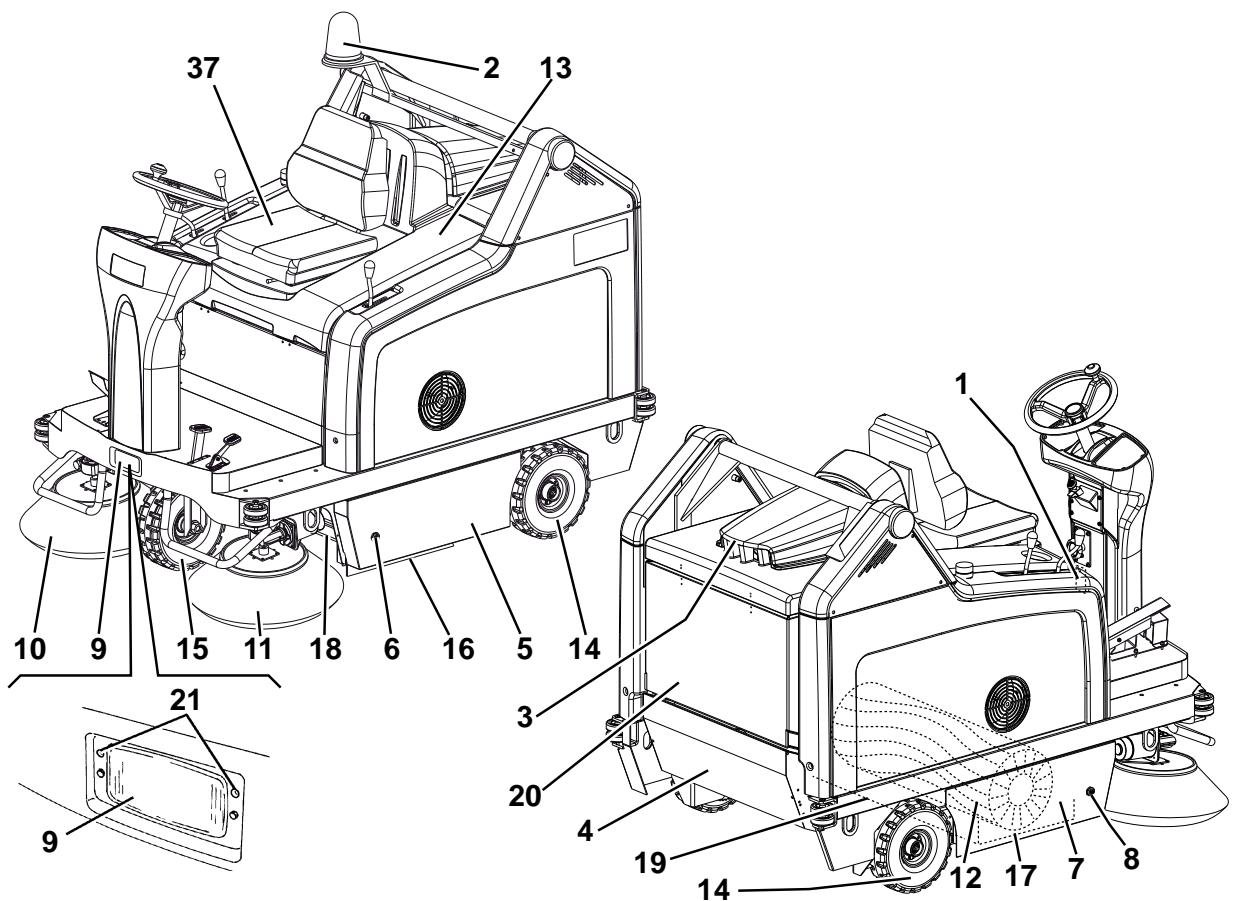

Description de la machine

1. Plaque avec numéro de série / données techniques / marquage de conformité
2. Feu clignotant (toujours en fonction si la clé de contact est sur "I") (optionnel)
3. Couvercle moteur système d'aspiration
4. Conteneur déchets (le vider lorsqu'il est plein)
5. Portillon gauche (ouvrir seulement pour les opérations d'entretien)
6. Dispositif de fermeture gauche avec vis de fixation de sécurité
7. Portillon droit (pour enlever le balai central)
8. Dispositif de fermeture droit
9. Feu de travail (optionnel)
10. Balai latéral droit
11. Balai latéral gauche (optionnel)
12. Balai central
13. Coffre logement batteries
14. Roues arrêtées de traction sur essieu fixe
15. Roue avant de direction
16. Volet latéral gauche
17. Volet latéral droit
18. Volet avant
19. Volet arrête
20. Conteneur filtré à poussière
21. Vis de réglage orientation feu de travail
22. Coffre logement batteries (ouvert)
23. Batteries au plomb (WET) ou au gel (GEL) (optionnelles)
24. Bouchons batteries (seulement pour batteries WET)
25. Connecteur batteries
26. Fusible thermique restaurable moteur balai central
27. Fusible thermique restaurable moteur balai latéral droit
28. Fusible thermique restaurable moteur balai latéral gauche (optionnel)
29. Boîte fusibles à lamelle
30. Connecteur moteur système d'aspiration
31. Schémas de branchement batteries
32. Moteur système de traction
33. Boîte composants électriques
34. Carte électronique système de traction

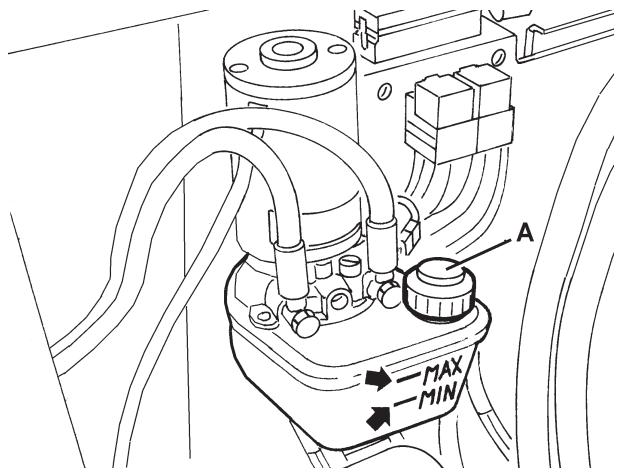

35. Réservoir d'huile système hydraulique de soulèvement conteneur déchets
36. Tige de support coffre
37. Siège de conduite

P100242

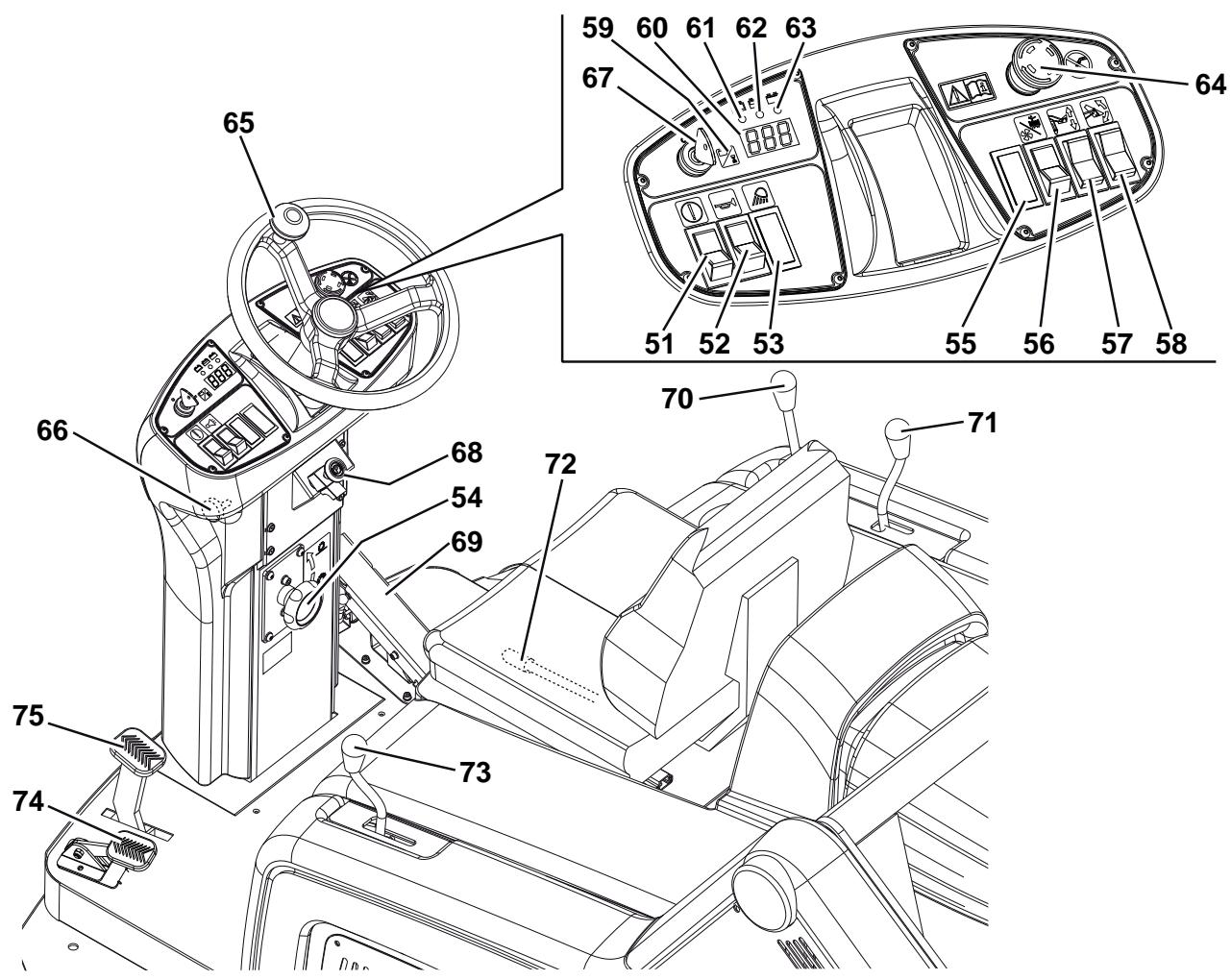

1. Interrupteur de confirmation soulèvement / abaissement et basculement conteneur déchets
2. Interrupteur avertisseur sonore
3. Interrupteur feu de travail (optionnel)

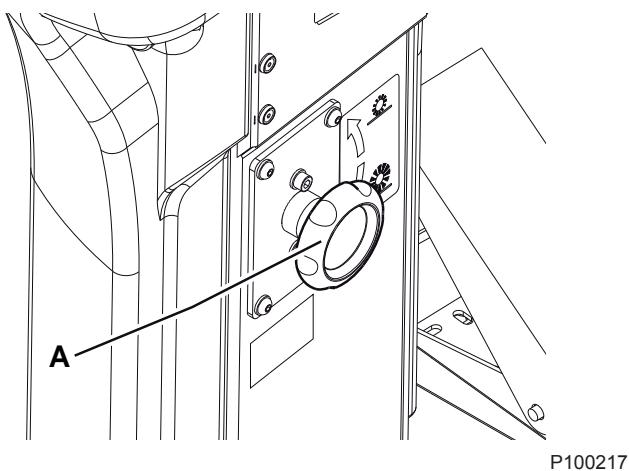

4. Poignée de réglage trace balai central
5. Tourner dans le sens contraire aux aiguilles d'une montre pour augmenter la trace du balai
6. Tourner dans le sens des aiguilles d'une montre pour réduire la trace du balai
7. Emplacement pour interrupteur optionnel
8. Interrupteur
9. (Appuyé sur la partie inférieure) activation système d'aspiration
10. (Appuyé sur la partie supérieure) activation secoueur
11. Interrupteur de soulèvement / abaissement conteneur déchets
12. Interrupteur de basculement conteneur déchets
13. Bouton-poussoir de sélection sur l'afficheur des fonctions suivantes en séquence :

Heures de travail - Dernier chiffre des heures - (point) - minutes Tension batteries (V)

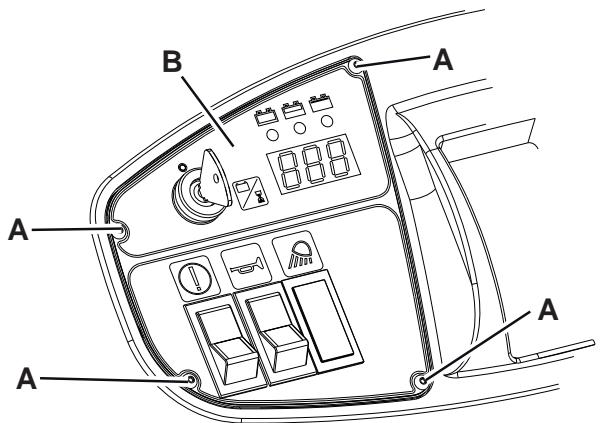

1. Afficheur
2. Témoin lumineux batteries déchargées (rouge). S'il s'allume, il indique que les batteries sont déchargées. L'autonomie est épuisée et les batteries doivent être chargées (voir la procédure au paragraphe spécifique).
3. Témoin lumineux batteries demi-chargées (jaune). S'il s'allume, il indique que les batteries sont demi-chargées. L'autonomie résiduelle est de quelques minutes.
4. Témoin lumineux batteries chargées (vert). S'il s'allume, il indique que les batteries sont chargées. L'autonomie résiduelle dépend de la capacité des batteries installées et des conditions de travail.
5. Bouton-poussoir d'urgence. Il doit être appuyé en cas d'urgence pour arrêter toute fonction de la machine.

Pour le désactiver après l'utilisation, le tourner dans le sens de la flèche qui se trouve sur le bouton-poussoir même.

1. Volant
2. Poignée de réglage inclinaison volant
3. Clé de contact :
4. Tournée en position "0", elle arrête la machine et en désactive toutes les fonctions.
5. Tournée en position "I", elle active toutes les fonctions de la machine et le feu clignotant.
6. Levier de blocage frein de stationnement. Elle bloque le frein de service (75) en le commutant en frein de stationnement.
7. Pédale de marche avant / arrêté

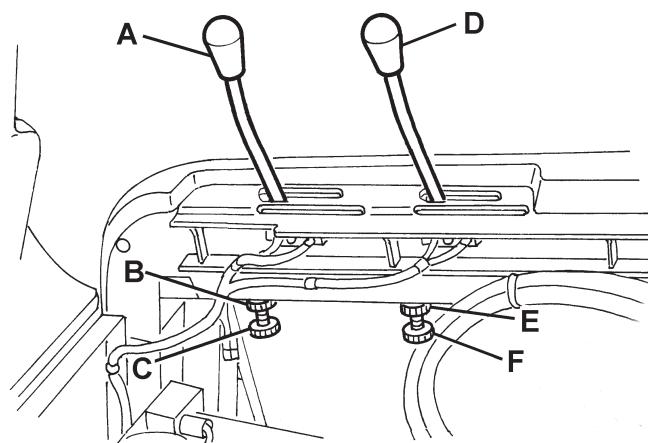

8. Levier de soulèvement / abaissement balai latéral droit
9. Levier de soulèvement / abaissement balai latéral gauche (optionnel)
10. Levier de réglage position longitudinale siège
11. Levier de soulèvement / abaissement balai central
12. Pédale volet avant
13. Pédale frein de service

Outre les composants présents dans le modèle standard, la machine peut être équipée des accessoires optionnels suivants, selon l'emploi spécifié de la machine :

Balai latéral gauche - Balais central et latéraux avec poils plus ou moins durs par rapport au standard Filtre à poussière en polyester antistatique et en polyester BIA C Filtre à poches - Feu clignotant - Feu de travail - Volet antitraces - Roues antitraces Toit de protection

Pour de plus amples informations relatives aux accessoires optionnels susmentionnés, s'adresser au revendeur agréé.

CHARACTERISTIQUES TECHNIQUES

Caracteristique générales	Valeurs
Largeur de nettoyage (avec un balai latéral)	1.054 mm
Largeur de nettoyage (avec deux balais latéraux)	1.308 mm
Longueur machine	1.776 mm
Largeur machine (avec un balai latéral)	1.208 mm
Largeur machine (avec deux balais latéraux)	1.310 mm
Hauteur maximum machine (au volant)	1.350 mm
Hauteur minimum du sol (volets non compris)	60 mm
Hauteur maximum de soulèvement conteneur déchets du sol	1.650 mm

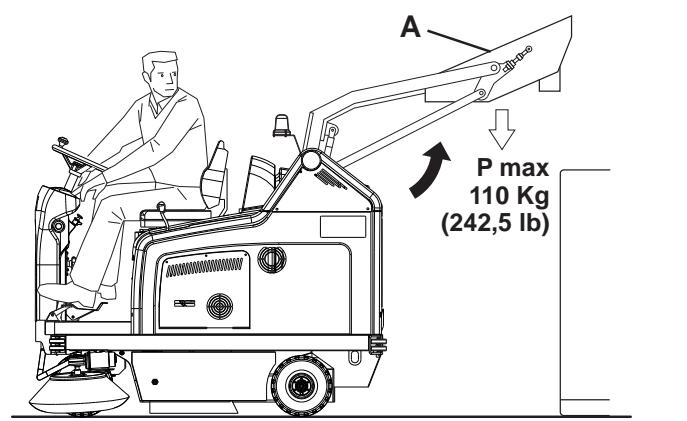

Poids maximum relevant par le conteneur déchets	110 kg
Hauteur minimum / maximum de vidange déchets du sol	270 / 1.370 mm
Rayon de braquage minimum	1.685 mm
Dimensions balai central (diamètre x longueur)	300 x 800 mm
Diamètre balai latéral	500 mm
Vitesse maximum en marche avant	7 km/h
Vitesse maximum en marche arrière	3,5 km/h
Pente maximum franchissable	16%
Capacité conteneur déchets	130 Litres
Poids essieu avant en ordre de marche	299 kg
Poids essieu arrêté en ordre de marche	424 kg
Poids total machine en ordre de marche (avec opérateur à bord)	723 kg
Pression spécifique au sol roues arrêté	1,1 N/mm2
Pression spécifique au sol roue avant	1,1 N/mm2
Roue avant de direction (diamètre x largeur)	305 x 92 mm
Roues arrêté de traction (diamètre x largeur)	305 x 92 mm
Niveau pression acoustique à l'oreille de l'opérateur (ISO 11201, ISO 4871) (LpA)	67 dB(A) ± 3 dB(A)
Puissance acoustique émise par la machine (ISO 3744, ISO 4871) (LwA)	82 dB(A)
Niveau de vibrations au bras de l'opérateur (ISO 5349-1) (*)	< 2,5 m/s2
Niveau de vibrations transmises au corps de l'opérateur (ISO 2631-1) (*)	6,5 m/s2

En conditions de travail normales, sur une surface horizontale d'asphalte.

Parties électriques	Valeurs
Tension système électriche	24 V
Moteur système d'aspiration	310 W, 3.000 tr/mn
Moteur balai central	500 W, 550 tr/mn
Moteur système de traction	750 W, 315 tr/mn
Motoréducteur balai latéral	90 W, 85 tr/mn
Moteur secoueur	90 W, 5.700 tr/mn
Moteur secoueur pour filtré à poches (optionnel)	110 W, 3.000 tr/mn

Batteries	Valeurs
Batteries standard avec électrolyte acide (WET) branchées en série	N° 4 de 6 V 180 Ah
Batterie optionnelle avec électrolyte acide (WET)	N° 1 de 24 V 240 Ah
Batteries optionnelles WET ou GEL, disponibles auprès des revendeurs Nilfisk	Tension totale 24 V
Capacité maximum batteries	330 Ah
Dimensions conteneur batteries (largeur x longueur x hauteur)	800 x 300 x 150 mm
Dimensions maximum logement batteries (largeur x longueur x hauteur)	800 x 360 x 380 mm

Aspiration et filtrage poussières	Valeurs
Filtre à poussière en papier de 15-20 μm	3,6 m²
Dépression logement balai central	10,9 mm/H₂O

Système hydraulique de soulèvement conteneur déchets	Valeurs
Pompe	Parker 108 AE S32 - 24 V
Pression maximum	110 Bars
Capacité réservoir huile	0,75 Litres
Capacité totale circuit hydraulique	1,4 Litres
Huile système hydraulique (température ambiente supérieure à 10°C)	AGIP Arnica 46 (*)

Avertissement!

En cas d'emploi de la machine avec températures inférieures à +10°C, on conseille de remplacer l'huile avec une huile équivalente à viscosité 32 cSt. En cas de températures inférieures à 0°C, utiliser une huile à viscosité encore inférieure.

Voir la table des caractéristiques de l'huile et la table des spécifications de référence ci-dessous.

CHARACTERISTIQUES TECHNIQUES
AGIP ARNICA		46	32
Viscosité à 40°C	mm²/s	45	32
Viscosité à 100°C	mm²/s	7,97	6,40
Coefficient de viscosité	/	150	157
Point d'éclair COC	°C	215	202
Point d'écoulement	°C	-36	-36
Masse volumique à 15°C	kg/l	0,87	0,865

SPECIFICATIONS DE REFERENCE

ISO-L-HV

ISO 11158

AFNOR NF E 48603 HV

AISE 127

ATOS Tab. P 002-0/I

BS 4231 HSE

CETOP RP 91 H HV

COMMERCIAL HYDRAULICS

Danieli Standard 0.000.001 (AGIP ARNICA 22, 46, 68)

EATON VICKERS I-286-S3

EATON VICKERS M-2950

DIN 51524 t.3 HVLP

LAMB LANDIS-CINCINNATI P68, P69, P70

LINDE

PARKER HANNIFIN (DENISON) HF-0

REXROTH RE 90220-1/11.02

SAUER-DANFOSS 520L0463

SCHEMA ELECTRIQUE Legende

BE1	Feu clignotant (optionnel)
BZ1	Avertisseur sonore de marche arrière / avertisseur sonore
C1	Connecteur batteries
EB1	Carte électronique système de traction
EB2	Carte électronique afficheur
ES1	Télérupteur de ligne
ES2	Télérupteur balai central
ES3	Relais pompé soulèvement conteneur déchets
ES4	Relais pompé abaisissement conteneur déchets
ES5	Relais système d'aspiration
F0	Fusible principal (150 A)
F1	Fusible clé (30 A)
F2	Fusible secoueur (30 A)
F3	Fusible système d'aspiration (30 A)
F4	Fusible pompé hydraulique (30 A)
F5	Fusible feu clignotant (10 A)
F6	Fusible feu de travail (10 A)
F7	Fusible actionneur (10 A)
FA	Fusible restaurable balai latéral droit (10 A)
FB	Fusible restaurable balai latéral gauche (10 A) (optionnel)
FC	Fusible restaurable balai central (30 A)
HN	Avertisseur sonore
K1	Clé de contact
L1	Feu de travail (optionnel)
M1	Moteur système de traction
M2	Moteur balai central
M3	Pompe hydraulique
M4	Actionneur
M5	Moteur secoueur
M6	Moteur système d'aspiration
M7	Moteur balai latéral droit
M8	Moteur balai latéral gauche (optionnel)
R1	Potentiomètre accélérateur (intégré à la pédale)
SW0	Bouton-poussoir d'urgence
SW1	Interrupteur de marche avant / marche arrêté (intégré à la pédale)
SW2	Microinterrupteur balai central
SW3	Interrupteur de confirmation conteneur déchets
SW4	Interrupteur de soulèvement / abaisissement conteneur déchets
SW5	Interrupteur de basculement conteneur déchets
SW7	Microinterrupteur balai latéral droit
SW8	Microinterrupteur balai latéral gauche (optionnel)
SW9	Microinterrupteur conteneur déchets en position horizontalie
SW10	Microinterrupteur conteneur déchets soulevé
SW11	Microinterrupteur conteneur déchets ouvert
SW12	Microinterrupteur conteneur déchets fermé
SW13	Interrupteur secoueur / système d'aspiration
SW14	Microinterrupteur de sécurité dans le siège de conduite
SW15	Interrupteur avertisseur sonore
SW16	Interrupteur feu de travail (optionnel)

Codes des couleurs

BK	Noir
BU	Bleu clair
BN	Marron
GN	Vert
GY	Gris
OG	Orange
PK	Rose
RD	Rouge
VT	Violet
WH	Blanc
YE	Jaune

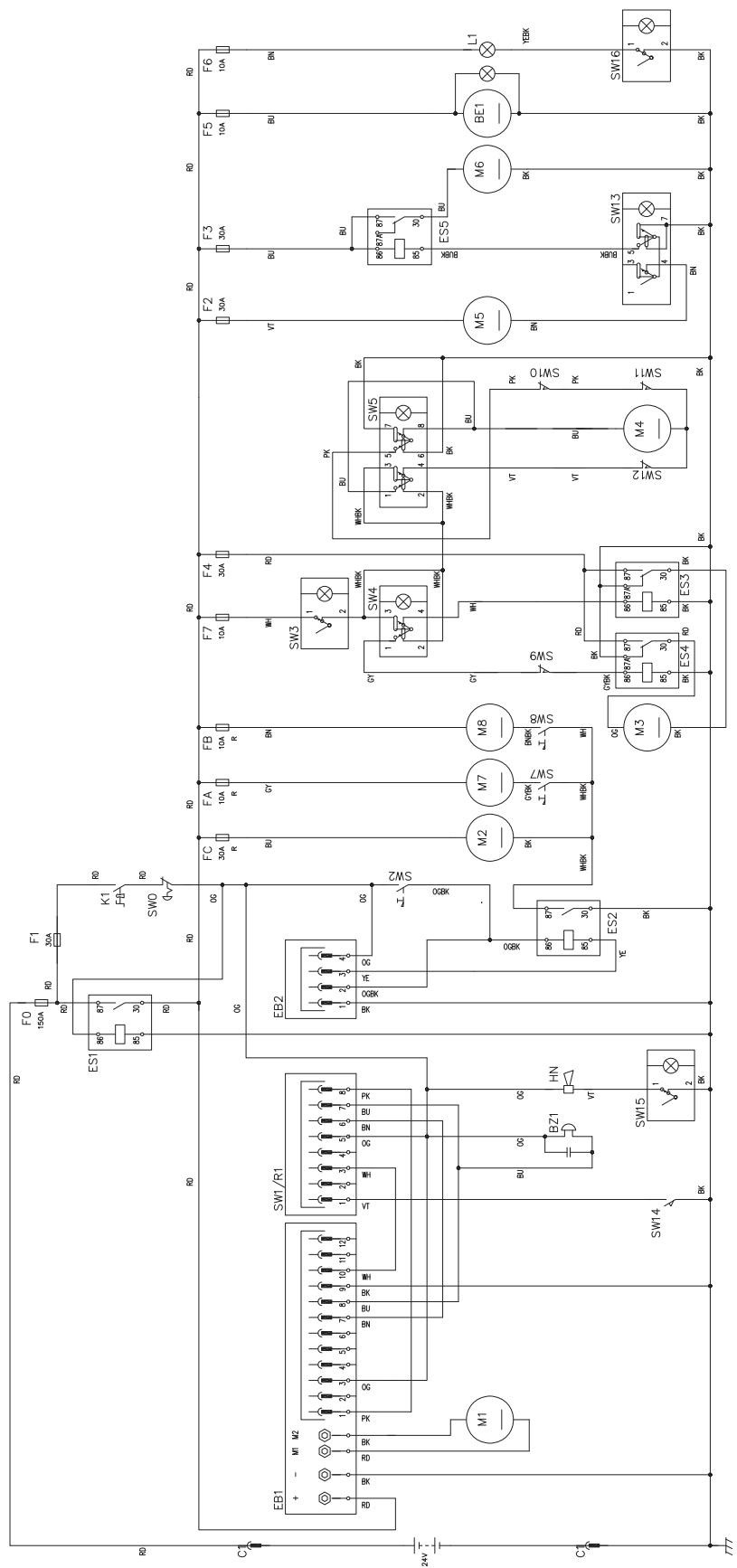

SCHEMA Electrique (suite)

P100245

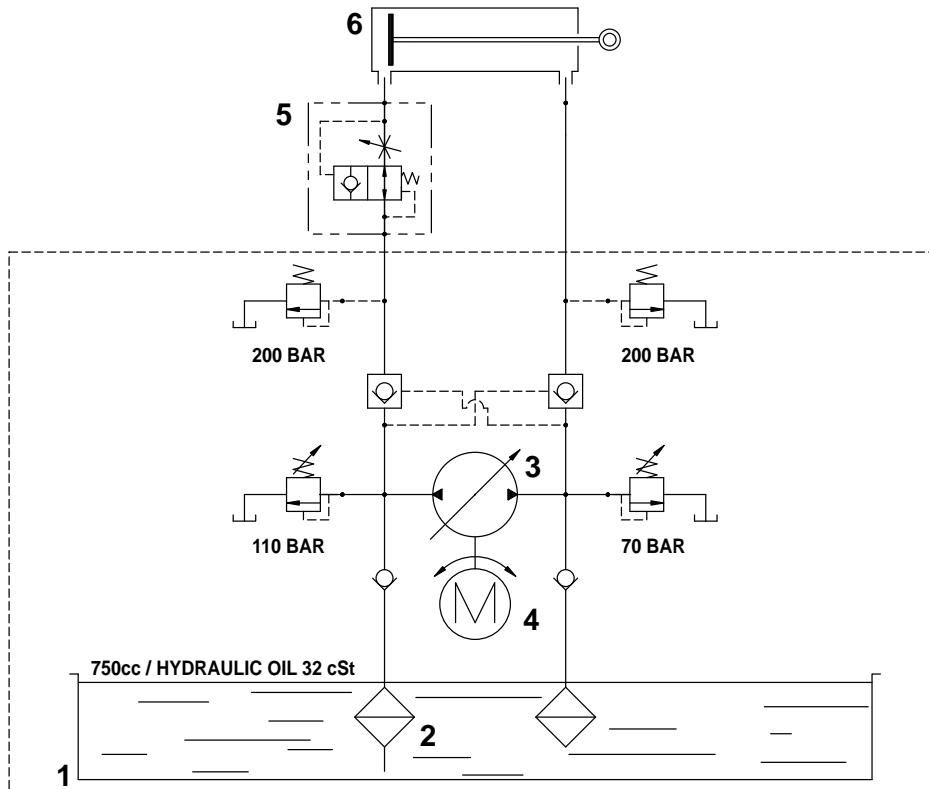

SCHEMA Hydraulique

1. Réservoir huile
2. Filtre à huile
3. Pompe
4. Moteur
5. Soupape d'arrêt cylindre de soulèvement
6. Cylindre de soulèvement conteneur déchets

P100210

Utilisation

P100246

Attention!

Des plaques adhésives appliquées sur certains points de la machine indiquent :

DANGER - ATTENTION - AVERTISSEMENT CONSULTATION

Lors de la lecture de ce manuel, l'opérateur doit bien comprendre le sens des symboles illustrés sur les plaques.

Ne pas couvrir les plaques et les remplacer immédiatement en cas d'endommagement.

Attention!

Les composants électriques de la machine peuvent être sérieusement endommagés si les batteries ne sont pas installées et branchées de façon correcte. Les batteries doivent être installées par le personnel qualifié. En fonction du type de batteries installé (WET ou GEL), configurer la carte électronique de la machine.

Avant l'installation des batteries, vérifier qu'elles ne sont pas endommagées.

Débrancher le connecteur des batteries ou la fiche du chargeur de batterie.

Déplacer les batteries avec attention.

Installer les protections des bornes des batteries livrées avec la machine.

La machine requiert une batterie de 24 V, ou quatre batteries de 6 V branchées en série.

La machine peut être livrée selon une des configurations suivantes :

a) Batteries installées dans la machine et prêtes à l'utilisation b) Batteries installées dans la machine, mais sèches, c'est-à-dire sans électrolyte c) Batteries non équipées

Selon la configuration, procéder comme suit.

a) Batteries installées dans la machine et prêtes à l'utilisation

1. Ouvrir le coffre (13) et engager la tige de support (36) du coffre.
2. Contrôler que les batteries sont branchées à la machine au moyen du connecteur (25).
3. Dégager la tige de support (36) et fermer le coffre.
4. Insérer la clé de contact (67) et la tourner sur "l", sans appuyer sur la pédale de marche (69).

Si le témoin lumineux vert (63) s'allume, les batteries sont prêtes à l'utilisation.

Si le témoin lumineux jaune (62) ou le témoin lumineux rouge (61) s'allume, il est nécessaire de charger les batteries (voir la procédure au chapitre Entretien).

b) Batteries installées dans la machine, mais sèches, c'est-à-dire sans électrolyte

1. Ouvrir le coffre (13) et engager la tige de support (36) du coffre.
2. Enlever les bouchons (24) des batteries.

Attention!

L'acide sulfurique est hautement corrosif, donc le manipuler avec précaution. En cas de contact avec les yeux ou la peau, laver et rincer abondamment à l'eau et consulter un médecin.

Les batteries doivent être remplies dans un endroit bien aéré. Porter des gants de protection.

1. Remplir les éléments des batteries avec acide sulfurique pour batteries (densité de 1,27 à 1,29 kg/l à 25°C) selon les instructions spécifiées dans le manuel des batteries.
2. La quantité correcte de solution acide à insérer est indiquée dans le manuel des batteries.
3. Laisser les batteries au repos et remplir les éléments avec la solution d'acide sulfurique, selon les instructions indiquées dans le manuel des batteries.
4. Charger les batteries (voir la procédure au chapitre Entretien).

c) Batteries non équipées

1. Acheter des batteries ajustées (voir le paragraphe Caractéristiques techniques). S'adresser aux revendeurs de batteries qualifiés pour le choix et l'installation.
2. Installer les batteries et, en fonction du type de batteries (WET ou GEL), configurer la machine (voir la procédure au chapitre Entretien).
3. Charger les batteries (voir la procédure au chapitre Entretien).

Avant la mise en MARCHE de la machine

1. Contrôler que la machine n'a pas de portillons / coffres ouverts et qu'elle se trouve dans des conditions normales d'utilisation.
2. Si la machine n'a pas encore été utilisée après le transport, vérifier que tous les sabots et les moyens de blocage utilisés pour le transport ont été enlevés.

Mise en marche de la machine

1. S'asseoir en position de conduite sur le siège (37) et régler la position du siège selon son propre comport au moyen du levier (72).
2. Tirer la poignée (66) pour la débloquer, puis régler l'inclinaison du volant (65) selon son propre comport.

Après le réglage, relâcher la poignée (66) et bouger légèrement le volant pour faciliter l'engagement du dispositif de retenue interne.

1. Tout en restant assis sur le siège de conduite (37), insérer la clé de contact (67) et la tourner sur "I", sans appuyer sur la pédale de marche (69) ; puis, attendre (quelques secondes) l'allumage de l'afficheur (60) et la visualisation des heures de travail.

Vérifier que le témoin lumineux vert (63) est allumé.

1. Dans le cas où le témoin lumineux jaune (61) ou le témoin lumineux rouge (62) s'allume, tourner la clé de contact à nouveau sur "0", puis l'enlever. Charger les batteries (voir la procédure au chapitre Entretien).

Remarque

Le siège (37) est équipé d'un capteur de sécurité qui ne permet le mouvement de la machine que lorsque l'opérateur est assis sur son siège.

1. Désactiver le frein de stationnement en appuyant sur la pédale (75) et en débloquant en même temps le levier (68).
2. Se porter sur le lieu de travail, démarrer la machine les mains sur le volant (65) et appuyer sur la partie avant de la pédale (69) pour la marche avant et sur la partie arrière pour la marche arrière.

La vitesse d'avance est réglable de zéro à la valeur maximum, selon la pression exercée sur la pédale.

1. Baisser le balai central au moyen du levier (73), puis activer le système d'aspiration en appuyant sur la partie inférieure de l'interrupteur (56).
2. Baisser le balai lateral droit au moyen du levier (70).
3. Baisser le balai latéral gauche, si équipée, au moyen du levier (71).

Remarque

Tous les balais (10, 11, 12) peuvent être baissés et soulevés même avec la machine en mouvement.

Les balais ne tournent pas s'ils sont soulevés.

1. Pour commencer le travail de balayage, démarrer la machine en gardant les mains sur le volant (65) et en appuyant sur la pédale (69).

Arrêt de la machine

1. Pour arrêter la machine, relâcher la pédale (69).

Pour arrêter la machine rapidement, appuyer aussi sur la pédale du frein de service (75).

Pour arrêter la machine immédiatement en cas d'urgence, appuyer sur le bouton-poussoir d'urgence (64).

Pour désactiver le bouton-poussoir d'urgence (64) après son activation, le tourner dans le sens de la flèche qui se trouve sur le bouton-poussoir même.

1. Tourner la clé de contact (67) sur “0”, puis l'enlever.
2. Activer le frein de stationnement en appuyant sur la pédale (75) et en actionnant en même temps le levier de blocage (68) du frein.

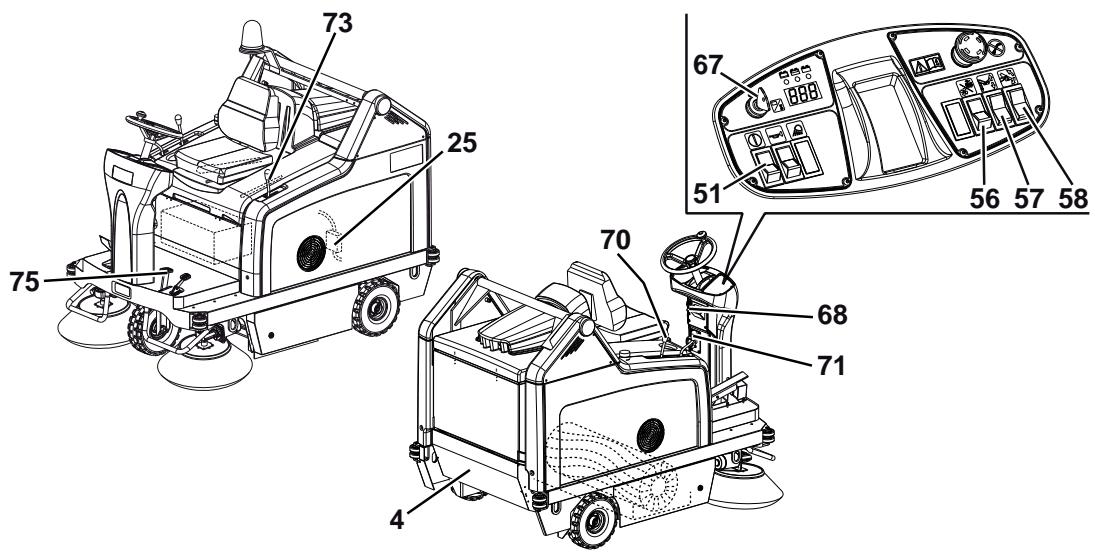

Machine au travail

P100247

1. Ne pas s'arrêter pendant longtemps dans la même position avec les balais qui tournent : des traces non désirées pourraient rester sur le sol.
2. Pour collecter les déchets légers et volumineux, soulever le volet avant en appuyant sur la pédale (74) ; considérer que, pendant que le volet avant est soulevé, la capacité d'aspiration de la machine est réduite.

Attention!

S'il est nécessaire d'opérer sur un sol mouillé, il faut désactiver le système d'aspiration au moyen de l'interrupteur (56) pour protéger le filtre à poussière.

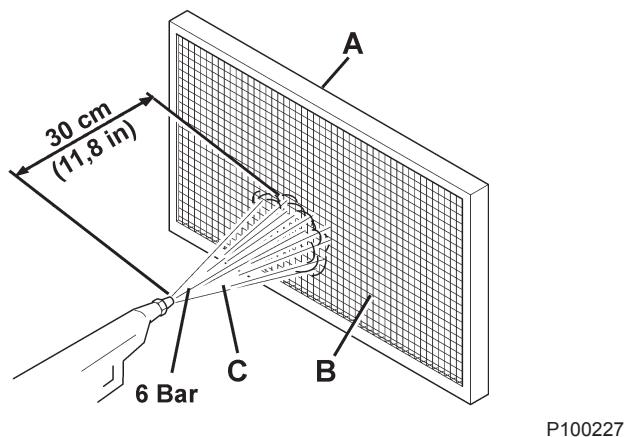

1. Pour un bon travail de balayage, il faut que le filtre à poussière soit le plus propre possible. Pour le nettoyer pendant le cycle de travail, activer le secoueur pour peu de temps en appuyant sur la partie supérieure de l'interrupteur (56), puis activer à nouveau le système d'aspiration en appuyant sur la partie inférieure de l'interrupteur (56).

Répéter l'opération en moyenne toutes les 10 minutes pendant le travail (selon la quantité de poussière du milieu à nettoyer).

Remarque

Cette opération peut être effectuée même avec la machine en mouvement.

Avertissement!

Lorsque le filtre à poussière est obstrué et / ou le conteneur déchets est plein, la machine n'arrive plus à collecter ni de poussière ni de déchets.

1. Vider le conteneur déchets (4) chaque fois qu'il est plein ainsi qu'à la fin du travail (voir la procédure au paragraphe suivant).

Vidange du conteneur dechets

1. La hauteur maximale de déchargement du conteneur déchets est de 1.370 mm (voir Fig. 2).
2. Pour effectuer la vidange, se porter à proximité du bac de collecte des déchets et procéder comme suit :
3. Soulever les balais latéraux et central.
4. Désactiver le système d'aspiration au moyen de l'interrupteur (56).
5. Activer le secoueur en appuyant sur la partie supérieure de l'interrupteur (56).

Attention!

Opérer toujours sur un sol plat afin d'éviter que la machine se déséquilibre.

Attention!

Pendant le soulèvement et la vidange du conteneur déchets (4), notamment le frein de stationnement activé au moyen de la pédale (75) et du levier (68).

1. Tenir les personnes à distance de la machine, en particulier de l'endroit du conteneur déchets (4).
2. soulèvement (57), en soulevant le conteneur déchets (A, Fig. 1) à la hauteur désirée.
3. basculement (58) du conteneur déchets (B, Fig. 2) et décharger les déchets dans le bac de collecte (A).

Attention!

Le basculement du conteneur déchets (A, Fig. 1) n'est possible qu'après avoir soulevé le conteneur à une hauteur minimum de 270 mm.

1. e basculement (58) du conteneur déchets pour qu'il revienne à la position horizontale.
2. 'abaissement (57) du conteneur déchets pour le baisser.

Attention!

Le conteneur déchets peut être baissé seulement s'il se trouve dans sa position horizontale.

1. La machine est prête pour reprendre le travail de balayage.

Figure 1

P100215 Figure 2

Apres l'utilisation de la machine

Le travail effectué, avant de laisser la machine :

• Activer le secoueur pour peu de temps en appuyant sur la partie supérieure de l'interrupteur (56). Vider le conteneur déchets (4) (voir la procédure au paragraphe précédent).
• Soulever le balai central au moyen du levier (73).
• Soulever les balais latéraux au moyen des leviers (70) et (71).
• Arrête la machine en tournant la clé de contact (67) sur "0", puis l'enlève.
• Activer le frein de stationnement en appuyant sur la pédale (75) et en actionnant en même temps le levier de blocage (68) du frein.

Reglage du FEU de travail

Pour le réglage éventuel de l'orientation du faisceau lumineux du feu de travail (9), agir sur les vis (21).

Inactivite prolongee de la machine

Si l'on prévoit de ne pas utiliser la machine pendant plus de 30 jours, il est convenable d'effectuer les opérations suivantes :

S'assurer de garder la machine dans un endroit sec et propre. - Débrancher le connecteur (25) des batteries.

Premiere periode d'utilisation

Après les 8 premières heures d'utilisation, contrôlez le serrage des éléments de fixation et de connexion de la machine et vérifiez que les parties visibles sont intactes et sans pertes.

Entretien

La durée de vie de la machine et sa sécurité de fonctionnement sont garanties par un entretien soigné et régulier.

Veuillez trouver ci-dessous le plan d'entretien programme. Les périodicités indiquées peuvent subir des variations en fonction de conditions de travail particulières, à définir par le responsable de l'entretien.

Toutes les opérations d'entretien programme ou extraordinaire doivent être effectuées par du personnel qualifié ou par un Service après-vente agrée.

Après le plan d'entretien programme, ce manuel contient seulement les opérations d'entretien les plus simples et les plus récurrentes.

Pour les procédures des autres opérations d'entretien prévues par le plan d'entretien programme et d'entretien extraordinaire, se référer au manuel d'entretien consultable auprès des Services après-vente.

Attention!

Les opérations d'entretien doivent être effectuées avec la machine arrêtée, la clé enlevée et, le cas échéant, avec les batteries débranchées.

Lire attentivement toutes les instructions du chapitre Sécurité avant d'effectuer les opérations d'entretien.

PLAN D'ENTRETIEN PROGRAMME

Procédure	Lors de la livraison	Toutes les 10 heures	Toutes les 50 heures	Toutes les 100 heures	Toutes les 200 heures	Toutes les 400 heures
Contrôle du niveau du liquide des batteries		(1)
Contrôle de la hauteur des balais latéraux et central
Contrôle du niveau d'huile du système hydraulique deSoulèvement du conteneur déchets			(1)
Contrôle de la hauteur et du fonctionnement des volets
Nettoyage et contrôle de l'intégrité du filtré à poussière en panneau
Contrôle du fonctionnement du secoueur				(*)
Contrôle de la tension et nettoyage des chaînes de transmissiondes roues motrices				(*)
Contrôle visuel de la courroie du moteur au balai central				(*)
Nettoyage et contrôle de l'intégrité du filtré à poches
Réglage des freins				(*)
Contrôle du serrage des écrous et des vis				(*) (2)
Nettoyage de la chaine de direction				(*)
Contrôle du fonctionnement du système d'aspiration				(*)
Remplacement de la courroie dentée de renvoi au balai central					(*)
Contrôle de l'intégrité des joints du conteneur déchets					(*)
Contrôle du réglage du microinterrupteur du conteneur déchetssoulevé					(*)
Contrôle du réglage du microinterrupteur du conteneur déchets en position horizontal					(*)
Contrôle et remplacement des charbons des moteurs						(*)
Remplacement de l'huile du système hydraulique						(*) (3)

(*) Pour la procédure relative, se référer au manuel d'entretien. (1) Ou avant le démarrage. (2) Et après les 8 premières heures de rodage. (3) Remplacer l'huile du système hydraulique la première fois après 500 heures et, ensuite, toutes les 2.000 heures ou tous les ans.

Remarque

La machine est livrée avec des balais de dureté différente. La procédure ci-dessous est applicable à tous les types de balais.

1. Contrôler la hauteur du sol du balai central, en procédant comme suit :
2. Amener la machine sur un sol plat.
3. En gardant la machine en position d'arrêt, baisser le balai central et le faire tourner pendant quelques secondes.
4. Arrêter et soulever le balai central, puis déplacer la machine et l'arrêter.
5. Contrôler que la largeur de la trace (A, Fig. 3) laissée par le balai central est comprise entre 2 et 4 cm dans toute sa longueur.

Au cas où la trace (A) résultait différente, procéder au réglage de la hauteur du balai central, en procédant comme suit.

1. Tourner la poignée (A, Fig. 4), en considérant que :

Pour augmenter la largeur de la trace, il faut tourner la poignée dans le sens contraire aux aiguilles d'une montre. Pour réduire la largeur de la trace, il faut soulever le balai au moyen du levier (73) et tourner la poignée dans le sens des aiguilles d'une montre.

Remarque

Outre la fonction de réglage de la trace au sol, la poignée a aussi la fonction de réglage du balai selon l'usage des sols.

1. Exécuter à nouveau le point 1 pour vérifier le réglage de la hauteur du balai central.
2. Lorsque l'usure excessive du balai n'en permet plus le réglage, le remplacer comme prévu au paragraphe suivant.

Remarque

Au cas où il ne serait pas possible de régler correctement la trace (A, Fig. 3), car le balai exerce une pression excessivement différente aux extrémités de sa longueur, se référer au manuel d'entretien pour la procédure de réglage.

P100216

Figure 3 Figure 4

La machine est livrée avec des balais de dureté différente. La procédure ci-dessous est applicable à tous les types de balais.

Attention!

L'utilisation de gants de travail est conseillée pendant le remplacement du balai central à cause de la présence éventuelle de débris tranchants parmi les poils.

1. Amener la machine sur un sol plat et activer le frein de stationnement au moyen de la pédale (75) et du levier (68).
2. Tourner la clé de contact (69) sur “0”, puis l'enlever.
3. Dégager le dispositif de retenue (8) et ouvrir le portillon droit (7).
4. Dégvisser et enlever les pommeaux (A, Fig. 5).
5. Enlever le couvercle (A, Fig. 6) du logement du balai central.
6. Enlever le balai central (A, Fig. 7).
7. Contrôler que le moyeu entraîneur (A, Fig. 8) est propre et non obstrué par des objets (cordes, chiffons, etc.) enroulés accidentellement.
8. Installer le nouveau balai central, en orientant les poils (B, Fig. 8) comme indiqué dans la figure.
9. Installer le nouveau balai central (C, Fig. 8) dans la machine et s'assurer que sa prise (D) s'insère dans le relatif moyeu entraîneur (A).
10. Installer le couvercle (A, Fig. 6) du logement du balai central et visser les pommeaux (A, Fig. 5).
11. Fermer le portillon croît (7) et engager le dispositif de retenue (8).
12. Contrôler et régler la hauteur du balai central, comme indiqué au paragraphe précédent.

Figure 5

P100218

P100219

Figure 6 P100220

Figure 7

Figure 8 P100221

La machine est livrée avec des balais de dureté différente. La procédure ci-dessous est applicable à tous les types de balais.

1. Contrôler la hauteur du sol des brosses latérales, en procédant comme suit :
2. Amener la machine sur un sol plat.
3. En gardant la machine en position d'arrêt, baisser les balais latéraux et les faire tourner pendant quelques secondes.
4. Arrêter et soulever les balais latéraux, puis déplacer la machine.
5. Contrôler que les traces laissées par les balais latéraux sont, en extension et orientation, comme indiqué dans la figure (A et B, Fig. 9).

Au cas où la trace résultait différente, procéder au réglage de la hauteur des balais latéraux, en procédant comme suit.

1. Activer le frein de stationnement au moyen de la pédale (75) et du levier (68).
2. Tourner la clé de contact (69) sur "0".
3. Ouvrir le coffre (22) et le bloquer au moyen de la tige de support (36).
4. Pour le balai latéral droit, agir sur le renvoi du levier (A, Fig. 10) en dévissant l'embout (B) et en réglant le dispositif de réglage (C) jusqu'à obtenir la trace correcte (A, Fig. 9). Enfin, bloquer le dispositif de réglage au moyen de l'embout (B, Fig. 10).

Pour le balai laterale gauche, agir sur le renvoi du levier (D, Fig. 10) en dévissant l'embout (E) et en réglant le dispositif de réglage (F) jusqu'à atteindre la trace (B, Fig. 9). Enfin, bloquer le dispositif de réglage au moyen de l'embout (E, Fig. 10).

1. Exécuter à nouveau le point 1 pour vérifier le réglage de la hauteur du sol des brosses latérales.
2. Lorsque l'usure excessive du balai n'en permet plus le réglage, le remplacer comme prévu au paragraphe suivant.

Remarque

Si besoin est, il est possible de régler aussi l'inclinaison des balais latéraux (voir la procédure dans le manuel d'entretien).

P100222

Figure 9

Figure 10 P100223

La machine est livrée avec des balais de dureté différente. La procédure ci-dessous est applicable à tous les types de balais.

Attention!

L'utilisation de gants de travail est conseillée pendant le remplacement du balai létal à cause de la présence éventuelle de débris tranchants parmi les poils.

1. Amener la machine sur un sol plat et activer le frein de stationnement au moyen de la pédale (75) et du levier (68).
2. Tourner la clé de contact (67) sur "0".
3. Soulever le balai latéral concerné au moyen du levier (70) ou (71).
4. À l'intérieur du balai latéral, enlever la vis (A, Fig. 11), puis enlever le balai latéral (B) avec le moyeu (B) en le dégageant de l'arbre (C).

Récupérer la clé (D) et la rondelle (E).

1. Sur banc, enlever les deux vis avec écrou (F, Fig. 11) et séparer le balai (H) du moyeu (G).
2. Installer le nouveau balai latéral (H, Fig. 11) sur le moyeu (G) et serrer les vis avec écrou (F).
3. Installer la clé (D), puis installer le nouveau balai lateral avec le moyeu (B, Fig. 11). Installer la rondelle (E) et serrer la vis (A).
4. Contrôler et régler la hauteur du balai latéral, comme indiqué au paragraphe précédent.

Figure 11

P100224

Remarque

Outre le filtrage en papier standard, des filtres en polyester sont à disposition en tant qu'accessoires optionnels. La procédure ci-dessous est applicable à chacun de ces types.

1. Amener la machine sur un sol plat et activer le frein de stationnement au moyen de la pédale (75) et du levier (68).
2. Tourner la clé de contact (67) sur "0".
3. Ouvrir le coffre (22) et le bloquer au moyen de la tige de support (36).
4. Débrancher le connecteur (25) des batteries.
5. Débrancher le connecteur (30) du moteur du système d'aspiration.

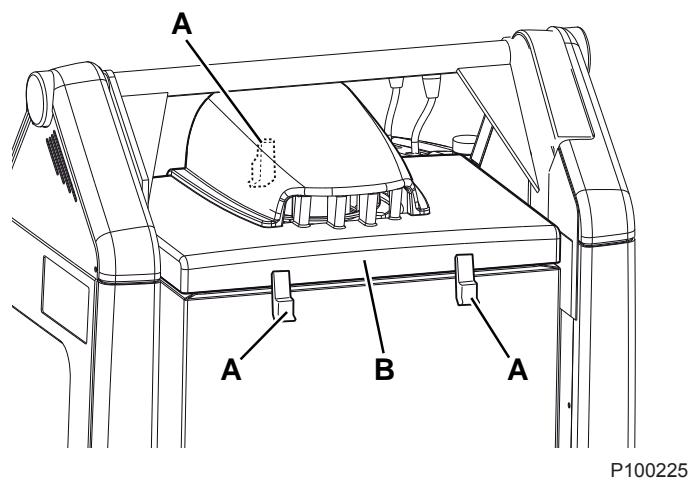

6. Dégager les dispositifs de retenue (A, Fig. 12) et enlever le coffre (B) du système d'aspiration.

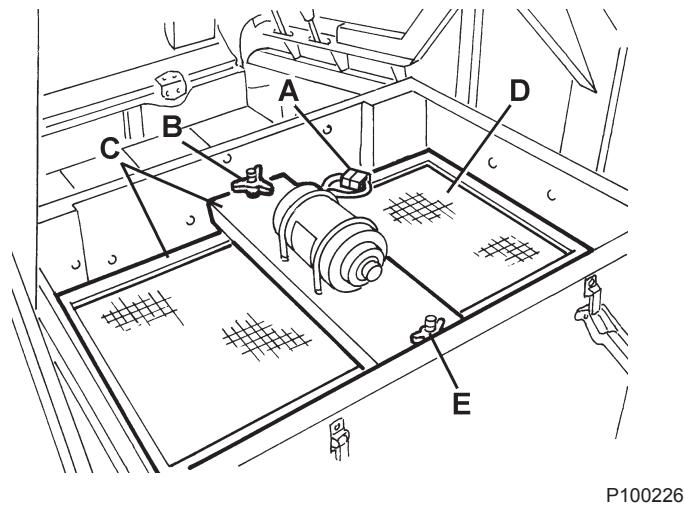

7. Débrancher le connecteur (A, Fig. 13) du secoueur.
8. Dévisser les pommeaux (B, Fig. 13) et enlever le cadre de fixation (C) du filtre.
9. Enlever le filtre à poussière (D, Fig. 13).
10. A l'extérieur, dans un endroit approprié, nettoyer le filtre en le secouant sur une surface horizontale et propre, en battant le côté (A, Fig. 14) opposé à celui du tamis (B).

Compléter le nettoyage à l'aide d'un jet perpendiculaire à air comprimé (C) (6 bars maximum), en soufflant uniquement du côté protégé par le tamis (B) d'une distance minimum de 30 cm.

Contrôler que le corps du filtré n'a pas de déchirures.

Observer en outre les indications suivantes en fonction du filtre traité :

• Filtre en papier (standard) : ne pas le nettoyer avec de l'eau ou du détergent pour ne pas risquer de l'endommager irrémédiablement.
• Filtre en polyester (optionnel): pour un nettoyage plus profond, il est possible de laver le filtre avec de l'eau et, éventuellement, avec des déterg e, lequel devra être remplacé plus souvent. L'utilisation de détergents pas ajustés peut compromettre les caractéristiques fonctionnelles du filtre.
• ôler que le joint est intact. Dans le cas contraire, en effectuer le remplacement.
• Pour la repose, proceder dans l'ordre inverse de la dépose, en faisant attention aux indications suivantes :
• Installer le filtre avec le tamis (B, Fig. 14) tourné vers le haut.

Figure 12

Figure 14

Figure 13 Figure 15

Remarque

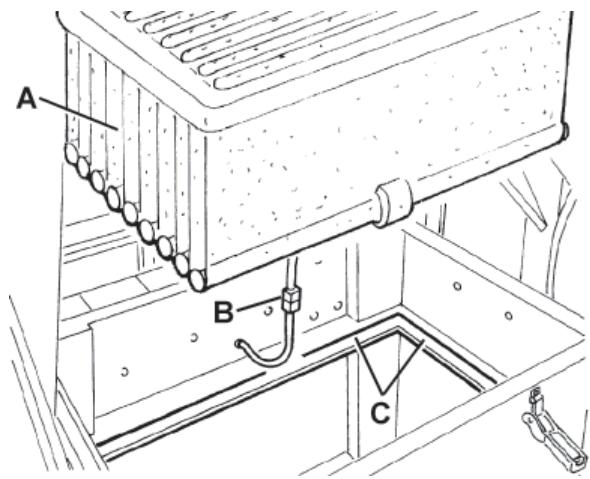

Le nettoyage des filtres à poches en fibre de polyester s'effectue normalement par l'actionnement du secoueur électrique livré avec la machine. Si besoin est, ils peuvent être nettoyés à l'extérieur en procédant comme suit. Lorsque les conditions des surfaces filtrantes sont compromises, il faut replacer le contrôle.

1. Amener la machine sur un sol plat et activer le frein de stationnement au moyen de la pédale (75) et du levier (68).
2. Tourner la clé de contact (67) sur "0".
3. Ouvrir le coffre (22) et le bloquer au moyen de la tige de support (36).
4. Débrancher le connecteur (30) du moteur du système d'aspiration.
5. Dégager les dispositifs de retenue (A, Fig. 12) et enlever le coffre (B) du système d'aspiration.
6. Dévisser les pommeaux (A, Fig. 16) et enlever les étriers (B).
7. Débrancher le connecteur (B, Fig. 17) du secoueur et enlever le filtre à poussière (A).
8. À l'extérieur, dans un endroit approprié et avec l'opérateur préposé au nettoyage avec le vêtement de protection (gants, masque, lunettes), procédez au démontage de la surface filtrante en polyester, en procédant comme suit.
9. Enlever le moteur secoueur (A, Fig. 18) en dévissant les deux vis de fixation correspondantes.
10. Ouvrir complètement le groupe support moteur secoueur (B, Fig. 18) en dégageant ainsi les tiges de tension (C) des poches filtrantes.
11. Enlever toutes les tiges de tension des poches filtrantes (D, Fig. 18).
12. Dénouer la corde de fixation supérieure (E, Fig. 18) du filtre à poches pour permettre la dépose du cadre supérieur (F).
13. Enlever le séparateur interieur poches (G, Fig. 18).
14. Nettoyer la surface en fibre de polyester (H, Fig. 18) à partir du côté sale (en utilisant un aspirateur extérieur) en l'étendant complètement ou en nettoyant chaque poche. En même temps, aspirer les deux surfaces du séparateur poches (G, Fig. 18), en enlevant tous les éventuels dépôts. Contrôler que la surface filtrante n'a pas de déchirures; dans le cas contraire, la remplacer. Il est même possible d'utiliser l'air comprimé (6 bars maximum) en dirigeant le jet d'air du côté propre vers le côté sale.

Attention!

Le nettoyage à l'eau du filtre n'est pas conseillé. La fibre en polyester pourrait se rétrécir et ne plus être utilisable.

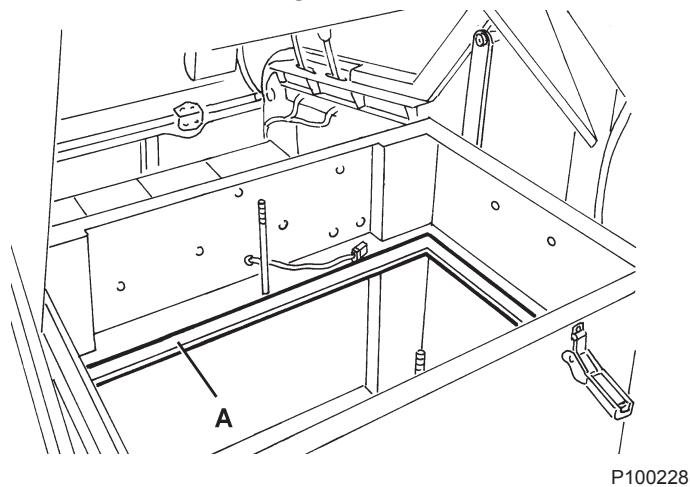

1. Si besoin est, nettoyer le long du périmètre du joint en caoutchouc (C, Fig. 17) et contrôler que le joint est intact. Dans le cas contraire, en effectuer le remplacement.
2. Pour la répose, procéder dans l'ordre inverse de la dépose.

P100229

Figure 16 P100230

Figure 17

P100231 Figure 18

Opérations préliminaires

1. Vider le conteneur déchets (en procédant comme prévu dans le manuel d'utilisation) pour éviter que le poids de déchets dans le conteneur influence le contrôle de la hauteur des volets.
2. Amener la machine sur un sol plat et adéquat en tant que plan de référence pour le contrôle de la hauteur des volets.
3. Activer le frein de stationnement au moyen de la pédale (75) et du levier (68).
4. Tourner la clé de contact (67) sur "0".

Contrôle des volets latéraux

1. Dégager les dispositifs de retenue (8) et (6), puis ouvrir les portillons droit (7) et gauche (5).

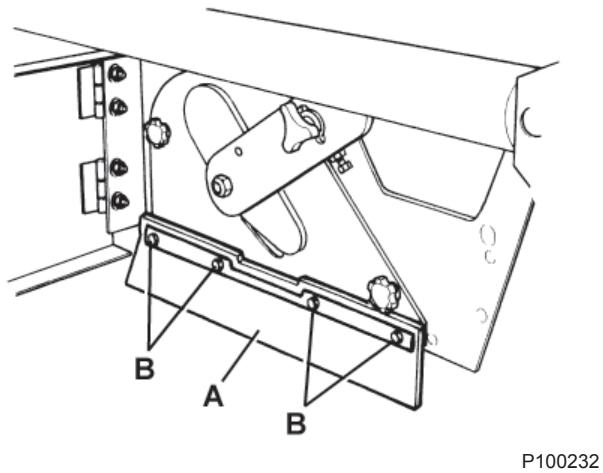

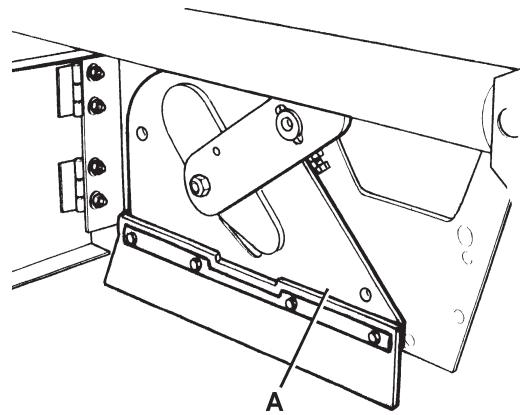

2. Contrôler l'intégrité des volets latériaux (A, Fig. 19).

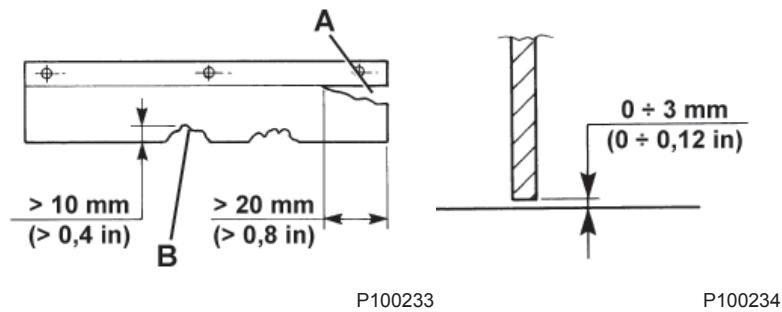

Remplacer les volets en présence de coupures (A, Fig. 20) supérieures à 20 mm ou de rupture / déchirures (B) supérieures à 10 mm (pour le remplacement des volets, se référer au manuel d'entretien).

1. Contrôler que la hauteur du sol des volets latéraux (A, Fig. 19) est comprise entre 0 et 3 mm (voir Fig. 21).

Si besoin est, desserrer les vis (B, Fig. 19) et régler la position des volets. Enfin, serrer les vis (B).

Contrôle des volets avant et arrêté

1. Enlever le balai central, en procédant comme indiqué au paragraphe spécifique.

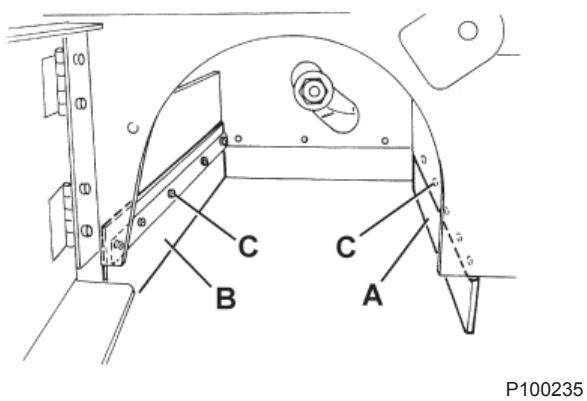

2. Contrôler l'intégrité des volets avant (A, Fig. 22) et arrière (B).

Remplacer les volets en présence de coupures (A, Fig. 20) supérieures à 20 mm ou de rupture / déchirures (B) supérieures à 10 mm (pour le remplacement des volets, se référer au manuel d'entretien).

1. Contrôler que les volets avant (A, Fig. 22) et arrêté (B) touchent légèrement le sol et que, de toute façon, ils ne se détachent pas du sol (voir Fig. 24).

Si besoin est, desserrer les vis (C, Fig. 22) et régler la position des volets. Enfin, serrer les vis (C).

1. Appuyer à fond sur la pédale du volet avant (75) et vérifier que le volet avant se soulève d'environ 5 cm.

Relacher la pédale et vérifier que le volet revient à la position initiale et qu'il ne reste pas dans une position intermédiaire.

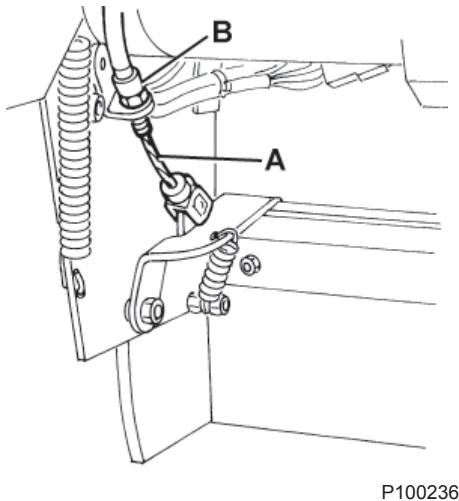

Si besoin est, régler le câble du volet (A, Fig. 23) au moyen du dispositif de réglage (B) qui se trouve sur le côté avant gauche du volet (pour le remplacement du câble du volet avant, se référer au manuel d'entretien).

Repose

1. Pour la reprise, procéder dans l'ordre inverse de la dépose.

Figure 19

Figure 20

Figure 22

Figure 23 Figure 21

Figure 24

Attention!

Procédure à effectuer avec le conteneur déchets (4) complètement rentré (comme indiqué dans la figure).

1. Activer le frein de stationnement au moyen de la pédale (75) et du levier (68).
2. Tourner la clé de contact (67) sur "0".
3. Ouvrir le coffre (22) et le bloquer au moyen de la tige de support (36).
4. Contrôler que le niveau d'huile dans le réservoir (35) est compris entre les repères de niveau minimum (MIN) et maximum (MAX) indiqués dans la Fig. 25.
5. Si besoin est, faire l'appoint au moyen du bouchon (A, Fig. 25) en utilisant l'huile spécifiée dans le paragraphe Caractéristiques techniques.
6. Enlever la tige de support (36) et fermer le coffre (22).

Figure 25

P100245

Attention!

Ne pas incliner les batteries au plomb (WET) car cela pourrait provoquer la sortie du liquide très corrosif des batteries.

Pour éviter tout court-circuit, ne pas brancher, même accidentellement, la borne négative et la borne positive de la batterie à l'aide d'outils, clés etc.

Installation des batteries

Pour le type de batteries à installer, voir le paragraphe Caractéristiques techniques.

Les batteries doivent être installées dans la machine en suivant une des configurations du schéma (31).

Selon les dimensions des batteries à installer, vérifier la possibilité de placer les batteries dans le conteneur spécial livré avec la machine.

Au cas où les batteries seraient de dimensions supérieures à la capacité du conteneur, utiliser les guides d'équerre livrés avec la machine pour en garantir la stabilité à l'intérieur du logement des batteries.

Attention!

Les batteries WET non scellées doivent toujours être placées dans un conteneur adéquat pour éviter toute sortie d'acide.

Ne pas installer des batteries WET non scellées sans un conteneur adéquat.

1. Activer le frein de stationnement au moyen de la pédale (75) et du levier (68).
2. Contrôler que la clé de contact (67) n'est pas insérée.
3. Ouvrir le coffre (22) et le bloquer au moyen de la tige de support (36).
4. Installer les batteries (23) en suivant une des configurations du schéma (31) à l'aide d'un autre opérateur et d'un dispositif de levage ajusté.
5. Brancher les batteries en suivant le schéma (31). Ne pas brancher le connecteur (25) des batteries.
6. Configurer le type de batteries (WET ou GEL), en procédant comme suit.

Configuration du type de batteries installées (WET ou GEL)

1. Dans une machine neuve, la configuration d'usine de la machine est pour batteries au plomb (WET). Si ce type de batteries correspond au type de batteries installées, ne pas effectuer de configurations. Dans tous les autres cas, il est nécessaire de configurer la carte électronique de la machine, en procédant comme suit.
2. Vérifier que le connecteur (25) des batteries est débranché.
3. Enlever la tige de support (36) et fermer le coffre (22).

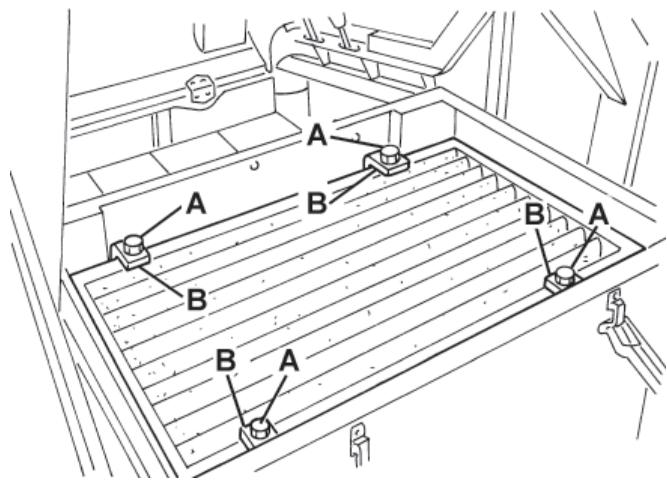

4. Enlever les vis (A, Fig. 26) et déposer le tableau de bord droit (B) avec soin.

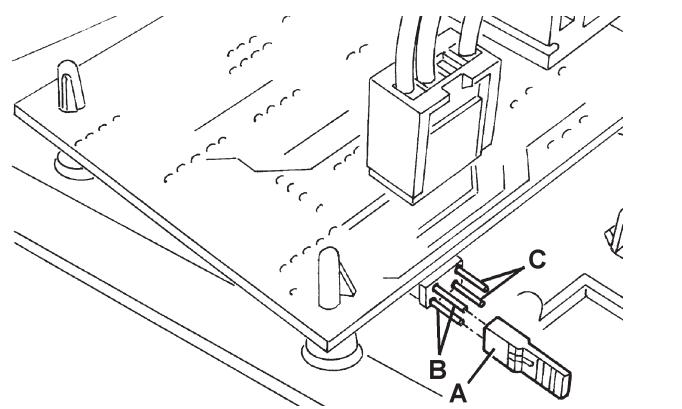

5. Positionner la barrette (A, Fig. 27) sur les connecteurs WET (B) pour batteries au plomb ou sur les connecteurs GEL (C) pour batteries au gel.
6. Installer avec soin le tableau de bord (B, Fig. 26) et le fixer à l'aide des vis (A).
7. Ouvrir le coffre (22), brancher le connecteur (25) des batteries et refermer le coffre (22).
8. Si besoin est, charger les batteries (voir la procédure au paragraphe suivant).

Enlèvement des batteries

1. Activer le frein de stationnement au moyen de la pédale (75) et du levier (68).
2. Enlever la clé de contact (67).
3. Ouvrir le coffre (22) et le bloquer au moyen de la tige de support (36).
4. Débrancher le connecteur (25) des batteries.
5. Débrancher les câbles de connexion (23) des batteries.
6. Enlever les éventuels guides d'équerre ou étriers de fixation des batteries.
7. Contrôler que tous les bouchons (24) des batteries WET sont fermés, pour ne pas provoquer la sortie du liquide interne très corrosif.
8. Enlever les batteries (23) à l'aide d'un autre opérateur et d'un dispositif de levage ajusté.

S311445 Figure 26

Figure 27

Attention!

Si des batteries au plomb (WET) sont installées dans la machine, en chargeant les batteries un gaz hydrogène très explosif est produit. Charger les batteries dans un endroit bien aéré et loin de flammes libres. Ne pas fumer pendant le chargement des batteries.

Garder le coffre ouvert pendant tout le cycle de rechargement des batteries.

Attention!

Pendant le chargement des batteries au plomb (WET), prêter attention à d'éventuelles sorties de liquide des batteries. Ce liquide est hautement corrosif. En cas de contact avec les yeux ou la peau, laver et rincer abondamment à l'eau et consulter un médecin.

1. Amener la machine sur un sol plat et activer le frein de stationnement au moyen de la pédale (75) et du levier (68).
2. Tourner la clé de contact (67) sur "0".
3. Ouvrir le coffre (22) et le bloquer au moyen de la tige de support (36).
4. (Uniquement pour batteries WET) contrôler le niveau de l'électrolyte dans les batteries (23). Si besoin est, faire l'appoint au moyen des bouchons (24). Laisser tous les bouchons (24) ouverts pour le rechargement successif. Si besoin est, nettoyer la surface supérieure des batteries.
5. Contrôlez si le chargeur de batterie est ajusté en vous référant aux instructions de l'appareil.

La tension nominale du chargeur de batterie est de 24V

Utiliser un chargeur de batterie adéquat au type de batteries installées.

1. Débrancher le connecteur (25) des batteries et le brancher au chargeur de batterie externe.
2. Brancher le chargeur de batterie au réseau électrique et charger les batteries.
3. Une fois le chargement terminé, débrancher le chargeur de batterie du réseau et du connecteur (25).
4. Contrôler le niveau de l'électrolyte dans les batteries et fermer tous les bouchons (24).
5. Rebrancher le connecteur (25) des batteries au connecteur correspondant dans la machine.
6. Enlever la tige de support (36) et fermer le coffre (22). La machine est prête à l'utilisation.

Controle / remplacement / retabilissement des fusibles

1. Amener la machine sur un sol plat et activer le frein de stationnement au moyen de la pédale (75) et du levier (68).
2. Tourner la clé de contact (67) sur "0".
3. Ouvrir le coffre (22) et le bloquer au moyen de la tige de support (36).
4. Débrancher le connecteur (25) des batteries.

Contrôle / remplacement des fusibles à lamelle

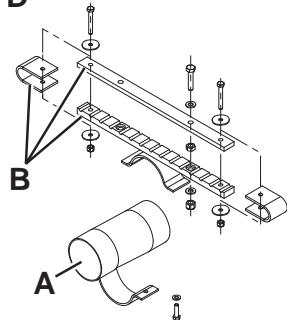

1. Enlever le couvercle (A, Fig. 28) et noter les positions des fusibles indiqués sur l'adhésif correspondant.
2. Contrôler / remplaçer le fusible concerné parmi les suivants (B):
3. Fusible F1 (30 A): Circuit clé
4. Fusible F2 (30 A): Secoueur
5. Fusible F3 (30 A): Système d'aspiration Fusible F4 (30 A): Pompe hydraulique
6. Fusible F5 (10 A): Feu clignotant (optionnel)
7. Fusible F6 (10 A): Feu de travail (optionnel)
8. Fusible F7 (10 A): Actionneur conteneur déchets
9. Fusible F8 (30 A) : Fusible de réserve

Contrôle / remplacement du fusible principal

1. Enlever la vis (C, Fig. 28), puis enlever le couvercle (D).
2. Enlever les écrous (E).
3. Contrôler / replacer le fusible principal F0 (150 A) (F).

Contrôle des fusibles restaurables

1. Contrôler si un fusible parmi les suivants est débranché, puis attendre que le moteur correspondant refroidisse et le rétabir :
2. Fusible FA (H, Fig. 28): Fusible restaurable moteur balai latéral droit
3. Fusible FB (I): Fusible restaurable moteur balai latéral gauche (optionnel)
4. Fusible FC (G): Fusible restaurable moteur balai central

Repose

1. Pour la répose, procéder dans l'ordre inverse de la dépose.

Figure 28

S311447

DEPISTAGE DES PANNES

Problème	Cause probable	Remède
En tournant la clé de contact (67) sur "l", l'afficheur ne s'allume pas et la machine ne fonctionne pas	Le connecteur des batteries (25) est débranché.	Brancher le connecteur des batteries.
	Les fusibles F1 et / ou F0 sont interrompus.	Contrôler les fusibles.
La machine ne rouge pas en appuyant sur la pédale de marche.	On a appuyé sur la pédale de marche et en même temps on a tourné la clé de contact sur "l".	Tourner la clé de contact sur "0" et puis sur "1", sans appuyer sur la pédale de marche.
Le balai central ne fonctionne pas.	Le fusible restaurable (26) est interrompu.	Attendre que le moteur du balai central refroidisse, puis réarmer le fusible restaurable (26) en appuyant sur le bouton-poussoir correspondant.
Les balais latéraux ne fonctionnent pas.	Le fusible restaurable du balai latéral droit (27) ou du balai latéral gauche (28) est interrompu.	Attendre que le moteur du balai latéral refroidisse, puis réarmer le fusible restaurable (27) ou (28) en appuyant sur le bouton-poussoir correspondant.
La machine ne fonctionne qu'en état d'arrêt, mais, sous effort, elle s'éteint et le tímoin lumineux rouge clignote.	Batteries déchargées	Recharger les batteries. Au cas où le problème persiste, replacer les batteries.
Les batteries ont une autonomie réduite.	Les batteries ne sont plus performantes.	Remplacer les batteries. Si besoin est, installer des batteries de capacité supérieure (voir le paragraphe Caractéristiques techniques).
La machine ne collecte pas assez les déchets / poussière.	Le système d'aspiration est désactivé.	Activer le système d'aspiration au moyen de l'interrupteur (56).
	Le filtré à poussière est obstrué.	Nettoyer le filtré à poussière à l'aide du secoueur ou en le démonfant.
	Le conteneur déchets est plein.	Vider le conteneur déchets.
	Les volets ne sont pas correctement réglicés ou ils sont cassés.	Régler / replacer les volets.
	Les balais ne sont pas correctement réglicés.	Régler la hauteur des balais.
Le conteneur déchets ne se soulève pas.	Le niveau d'huile du système hydraulique n'est pas correct.	Contrôr le niveau d'huile hydraulique dans le réservoir (41).
	Le fusible F4 ou F7 est interrompu.	Remplacer le fusible.
Le conteneur déchets ne bascule pas.	Le fusible F7 est interrompu.	Remplacer le fusible.
	Le conteneur déchets se trouve dans une position trop BASSE.	Soulever le conteneur déchets à une hauteur minimum de 300 mm du sol.
Le conteneur déchets ne bises pas.	Le conteneur déchets n'a pas été ramné en position horizontale après le basculement.	Ramener le conteneur déchets en position horizontale après le basculement.
	A cause de conditions climatiques particulières, l'huile du système hydraulique écoulé très lentement à travers la soupape de sécurité.	Attendre quelques minutes que l'huile du système hydraulique écoulé.
Le secoueur ne fonctionne pas.	Le fusible F2 est interrompu.	Remplacer le fusible.

Pour de plus amples informations, se référer au manuel d'entretien consultable auprès des Services après-vente Nilfisk.

Mise à la ferraille

Effectuer la mise à la ferraille de la machine auprès d'un démoliisseur autorisé.

Avant la mise à la ferraille, il est nécessaire de déposer et séparer les éléments suivants et les envoyer aux collectes sélectives, conformément aux normes d'hygiène de l'environnement en vigueur :

Batteries Filtre à poussière en polyester Balais central et latéraux Huile système hydraulique Filtre à huile système hydraulique Tuyaux et pièces en matériel plastique - Parties électriques et électroniques (*)

(*) Pour la mise en décharge des parties électriques et électroniques, s'adresser auprès du centre Nilfisk le plus proche.
