GEBRUIKSAANWIJZING SR 1301 B NILFISK

De nummers:tussen haakjes verwijzenaar de onderdelen die worden weergegeven in het hoofdstuk Beschrijving van de machine.

DOEL EN INHOUD VAN DEZE HANDLEIDING

Deze handleiding heet tot doel de bediener te voorzien van alle informatie die nodig is om deze machine op de juiste en veiligste manier te gebruiken. Er staat informatie in over technische aspecten, de veiligheid, de werking, het stoppen, het onderhoud, de verwangingsonderdelen en het verwijderen van de machine.

De bedieren en bevoegde monteurs die met deze machine werkken, moeten de instructies in deze handleiding zorgvuldig lezen, voordat ze met de machine aan het werk gaan. Neem bij twijfel over de juiste interpretatie van de instructies contact op met Nilfisk voor meer uitleg.

BETREFFENDE PERSONEN

Deze handleiding is bestemd voor de bediener van de machine en de technici die verantwoordelijk zijn voor het onderhoud van de machine.

De bedierenogenen handelingen uitvoeren die alleen door bevoegde monteurs uitgeoerdogen worden. Nifisk is niet verantwoordelijk voor schade die is ontstaan uit het negeren van dit verbod.

OPBERGEN VAN DE HANDLEIDING

De instructiehandleiding moet in de juiste houder bij de machine worden opgeborgen. Er mogen geen vloeistoffen of andere materialen bij komen zodat de handleiding goed leesbaar blijft.

CONFORMITEITSVERKLARING

De conformiteitsverklaring die bij de machine worden geleverd is een verklaring dat de machine voldoet aan de geldende wetgeving.

OPMERKING

Twee kopieën van de oorspronkelijke verklaring van overeenstemming�n verzstrekt samen met de machinedocumentatie.

IDENTIFICATIEGEGEVENS

Het serienummer en model van de machine staan op hetplaatje (1).

Het productiejaar van de machine wordt in de conformiteitsverklaring aangegeven. Het productiejaar kan ook worden afgeleid uit de eerste twee cijfers van het serienummer van de machine.

Deze informatatie is nodig als u verwangingsonderdelen voor de machine bestelt. Gebruik de onderstaande ruimte om de identificatiegegevens van de machine op te schrijven.

Model MACHINE

Serienummer MACHINE

ANDERE GEBRUIKERSHANDLEIDINGEN

• Catalogus met verrangingsonderdelen (behoort tot de uitrusting van de machine)
  Werkplaatshandleiding (te raadplegen bij de servicecentra van Nilfisk)

VERVANGINGSONDERDELEN EN ONDERHOUD

Als er onderhouds- of reparatiewerkzaamheden aan de machine nodig zich, moet u deze door bevoegd personeel of bij de servicecentra van Nifisk latent uitvoeren. Er mogen alleen originele verrangingsonderdelen en accessoires worden gebruikt. Als u hulp nodig heeft of verrangingsonderdelen en accessoires wilt bestellen bij Nifisk, zorg dan dat u het model en het serienummer algtd bij de hand heeft.

MODIFICATIES EN VERBETERINGEN

Nilfisk streett aan een constante perfectie van ons nee producten en we behoonden ons hetrecht voor modificaties en aanpassingen aan te brengen indien wij die nodig achten. U bent nicht verplicht deze modificaties of verbeteringen door te voeren op een erder aangeschafte machine.

Eventuele aanpassingen en/of toevoeging van accessoires要去en expliciet worden goedgekeurd en uitgevoerd door Nilfisk.

BEDRIJFSCAPACITEIT

Deze veegmachine is ontwikkeld en gebouwd voor het reinigen/vegen van gladde, solide vloeren en voor het verzamelen van stof enkleine vuildeeltjes in privé- en bedrijfsruimten onder gecontrolleerde veilige omstandigheden door een bevoegde bediener.

ALGEMENE OPMERKINGEN

Alle verwijzingen aan voorwaarts, achefterwaarts, vór, rechts, links ofchter in deze handleiding zichn vanuit de bediener in zich rijpositie op de stoel bekeken (37).

VERPAKKING VERWIJDEREN/AFLEVERING

Volg bij het verwijderen van de verpakking de instructies op de verpakking zorgvuldig op.

Controleer bij afevering van de machine zorgvuldig of de verpakking en de machine Niet zich beschadigd tijdens het transport. Als u beschadigingen heeft aangetroffen, bewaart u de verpakking dan zoals u deze van de transporteur heeft ontvangen. Neem onmiddelijk contact op met de transporteur om een verzoek tot schadevergoeding in te vullen.

Controer of de uitrusting van de machine overeenkomt met de volgende lijst:

1. Technische documentatione:

2. Gebruiksaanwijzing

3. Catalogus met verwangingsonderdelen

4. Hoofdzekering Nr. 1 (F0) 150 A

5. Zekering Nr. 1 van 10 A
6. Stekker Nr. 1 voor de acculader

VEILIGHEID

De volgende symbolen worden gebruikt om möglichk gevaarlijke situatuies aan te Geven. Lees deze informatie altijd aandachtig door en neem de nodige voorzorgsmaatregelen om personen en voorwerpen te beschermen.

Samenwerking met de bediener is van essentieel belang om ongelukken te voorkomen. Geen enkelpreventieplan ter voorkoming van ongevallen is efectief zonder de volledige medewerking van de persoon die direct verantwoordelijk is voor de werking van de machine. De meeste ongevallen die zich binnen een bedrijf, op de werkvoer of op locatie voordoen, worden veroorzaakt door het Niet naleven van enkele elementaire veiligheidsmaatregelen. Een oplettende en voorzichtigte bediener is de Beste garantie gegen ongevallen en is het meest effectief in elk preventieplan.

GEBRUIKTE SYMBOLEN

GEVAAR!

Dit symbol geeft een gevaar met möglichd dodelijk afloop voor de bediener aan.

LET OP!

Dit symbol geeft een möglichk risico op letsel voor personen of schade aan voorwerpen aan.

WAARSCHUWING!

Dit symbolism geeft een waarschuwing of opmerking aan over de werking van de sleutel of van de gebruiksfuncties. Lees de blokken tekst die met dit symbolism়n gemarkeerd zorgvuldig door.

OPMERKING

Dit symbol geeft een waarschuwing aan over de werkig van de sleutel of van de gebruiksfuncties.

ADVIES

Dit geeft aan dat de bedienershandleiding moet worden geraadpleegd voordat er een handeling worden uitgevoerd.

ALGEMENE INSTRUCTIES

Hierna volgen waarschuwingen en specifieke aandachtspunten om möglichke schade aan de machine of letsel bij personen te voorkomen.

GEVAAR!

• Voordat er reinigings- of onderhoudswerkzaamheden, verrangingen van onderdelen of omzettingen maar andere functies worden uitgevoerd, moet u de accustekker eerst loskoppelen, de contactsleutel verwijderen en de parkeerrem inschakelen.
• Deze machine mag alleen worden gebruikt door personen die op de juiste manier zich geinstrueerd. De machine mag nicht worden gebruikt door kinderen of mensen met een handicap.
  Zorg dat er geen vonden, vlammen of rokende/gloeende materialen bij de accu's in de buurt komen. Bij normal gebruik van de machine kuren er explosieve gassen vrij komen.
  Wanner u in de buurt van elektrische onderdelen werk, verwijder dan al uw sieraden.
• Werk nooit onder een omhoog gebrachte machine als deze nicht voldoende worden ondersteund door verilgheidssteunen.
• Telkens als er werkzaamheden worden verricht onder de geopende motorkap,要去 u ervoor zorgen dat de motorkap Niet per ongeluk zich kan vallen.
• Gebruik deze machine Niet in ruimten waar schadelijke, gevaarlijke, ontvlambare en/of explosieve stoffen, vloeistoffen of dampen aanwezig়n. Deze machine is Niet geschikt voor het opzuigen van stoffen die gevaarlijk voor de gezondheid konnen়n.
• Wanner er loodaccu's (WET) op de machine zich gemonteerd, dan kan tijdens het opladen van de accu's het bijzonder explosieve waterstofgas vrijkomen. Houd de motorklep open als de accu worden opgeladen en voer de handelingen alleen uit in een goed geventileerd ruimte en uit de buurt van open vuur.
• Als de machine van loodaccu's (WET) is voorzien, mag de machine zich nicht meer dan 30^ ten opzichte van de vlakke grond worden gekanteld. Anders kan de uiterst corroderende vloeistof UIT de accu lopen. Als de machine bij onderhoudswerkzaamheden要去 worden gekanteld,要去 eenerst de accu's worden verwijderd.

LET OPI!

Lees voordat u onderhouds- of reparatiewerkzaamheden aan de machine uitvoert alle instructies zorgvuldig door.
- Neem alle nodige voorzorgsmaatregelen om te voorkomen dathaar, sieraden en losse kledingstukken vast komen te zitten in de bewegende delen van de machine.
- Wanner er loodaccu's (WET) op de machine+zijn gemonteerd, mag uijdens het opladen van de accu's nicht roken.
- Verwijder de contactsleutel om Niet-geauthoriseerd gebruik van de machine te voorkomen.
- Een machine die onbeheerd worden achtergelaten, moet worden vastgezet om onverwachte bewegingen te voorkomen.
- Gebruik de machine Niet op oppervlakken met een grotere hellingshoek dan aangegeven op de machine.
- Gebruik alleen de borstels die bij de machine worden geleverd of in de gebruiksaanwijzing worden vermeld. Het gebruik van andere borstels kan de veiligheid in gevaar brengen.
Sluit voordat u de machine gebruikt alle afdekkingen en/of kleppen.
- Gebruik de machine Niet in bijzonder stoffige ruimten.
- Was de machine Niet met directe waterstralen, een hogedrukspuit of met bijtende materialen.
- Gebruik geen perslucht om de machine te reinigen, met uitzondering van de filters (zie het betreffende deel).
- Let er bij het gebruik van de machine op dat er zich geen mensen, met name kinderen, in het werkgebied van de machine bevinden.
Zet geen flessen vloeistof op de machine.
- De temperatuur要去 bij opslag van de machine tussen de 0^ en +40^ liggen.
- De temperatuur要去 bij gebruik van de machine tussen de 0^ C en +40^ C liggen.
De vochtigheidsgraad moet:tussen 30% en 95% liggen.
Zorg altijd dat de machine Niet in de zon, regen of andere weersomstandigheden staat, zowel in werking als bij stilstand. Plaats de machine op een beschermde, droge plaats. deutsche machine is alleen voor gebruik onder droge omstandigheden; de machine mag dus nicht worden gebruikt of opgeslagen onder vochtige omstandigheden.
- Gebruik de machine Niet als vervoermiddel of voor slepen/duwen.
- De maximale draagkracht van de machine, naast het gewicht van de bediener, is 110kg (het gewicht van het afval).
Laat de borstels Niet werken als de machine stilstaat om schade aan de vloer te voorkomen.
- Gebruik bij brand een poederbrandblusser. Gebruik geen water.
Stoot Niet gegen ksten of stellingen, zeker als de kans bestaat dat er voorwerpen konnen omvallen.
- Pas de bedrijfssnelheid aan de oppervlakken aan.
- Deze machine is Niet geschikt voor gebruik op staat of openbare wegen.
- Verwijder om geen enkele reden de beschermingen van de machine.
Houd u strikt aan de aanwijzingen bij gewone onderhoudswerkzaamheden.
- Verwijder of verander geen plaatjes van de fabrikant op de machine.
- Als u afwijkingen in de werkking van de machine vermoedt, controllerer dan of deze Niet worden veroorzaakt door gebrek aan dagelijks onderhoud. Als dat Niet het geval is, roept u de hulp in van bevoegd personeel of van een bevoegd servicecentrum.
Vraag bij verranging van onderdelen om ORIGINELE verrangingsonderdelen bij een bevoegd leverancier en/of bevoegde detailhandelaar.
Uit veiligheidsoverwegingen en voor een correcte werking van de machine moet het onderhoud dat in het betreffende hoofdstuk in deze handleiding worden aangegeven voor bevoegt personeel of bij een servicecentrum worden uitgevoerd.
Laat de machine als hij worden afgedankt Niet onbemand staan vanwege de giftige en/of schadelijke materialen (accu's, olie, etc.). Deze要去en volgens de voorschriften maar deaarvoor bestemde verzamelplaatsen worden gebracht (zie het hoofdstuk Verwijdering).

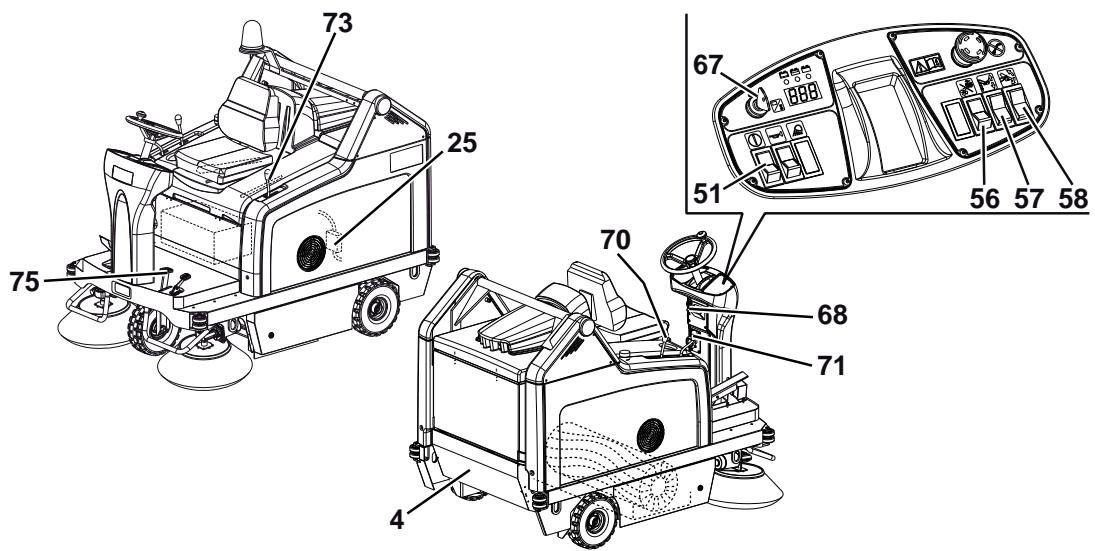

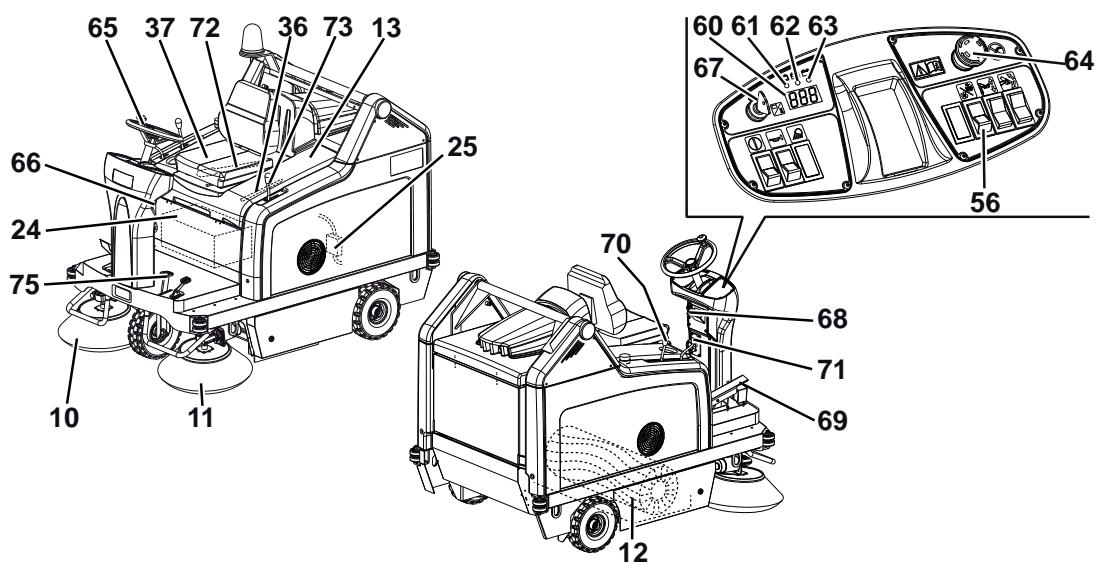

BESCHRIJVING VAN DE MACHINE

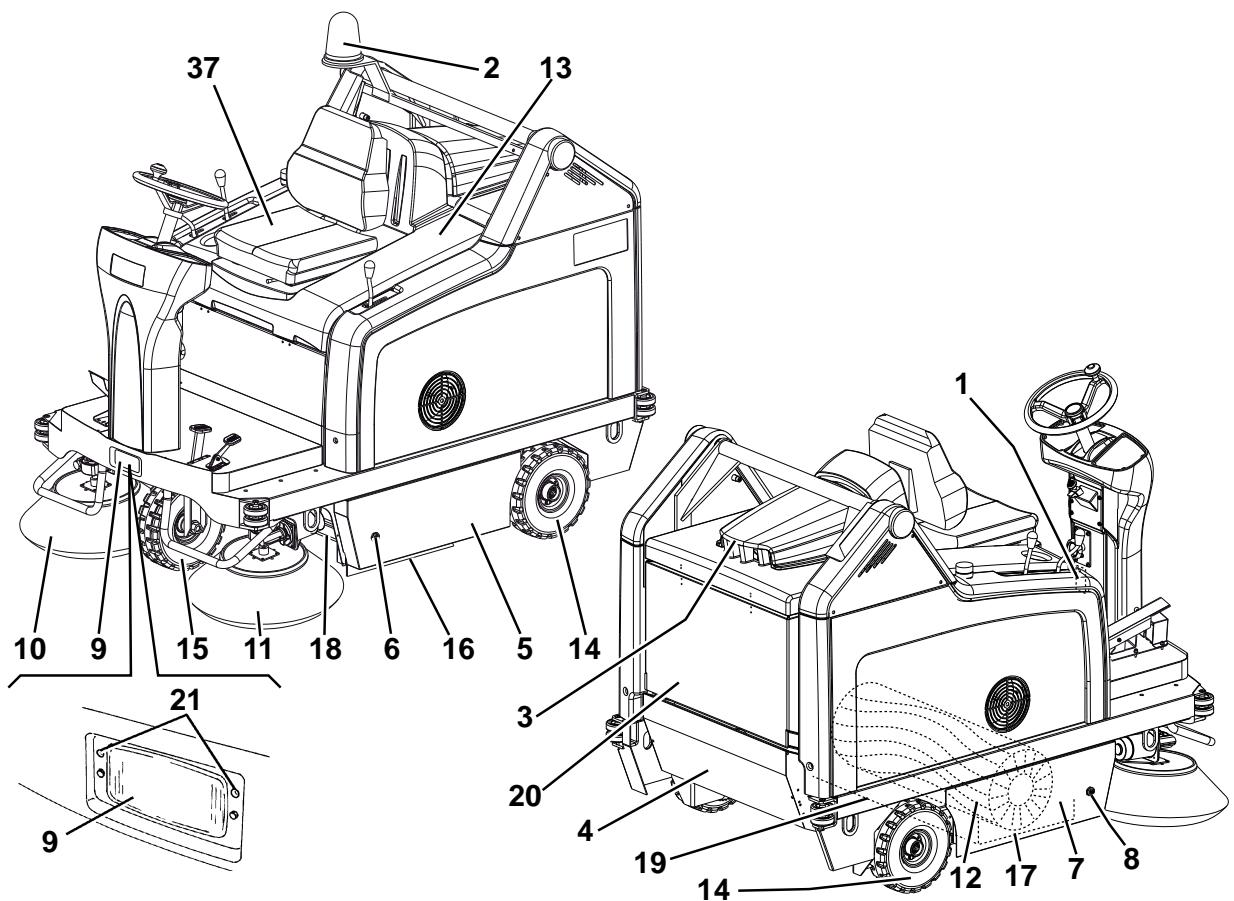

BOUW VAN DE MACHINE

1. Plaatje met serialummer / technische gegevens / conformiteitsmarketing
2. Knipperlicht (altijd in werkung als de sleutel in 'I' staat) (optioneel)
3. Afdekking van motor voor aanzuigsysteme
4. Afvalcontainer (wonneer deze vol is, legen)
5. Linkerklep (alleen voor onderhoud openen)
6. Sluitingsstop links met veiligheidsbevestigingsschroef
7. Rechterklep (voor verwijdering van de hoofdborstel)
8. Sluitingsstop rechts
9. Bedrijfsverlichting (optioneel)
10. Zijborstel rechts
11. Zijborstel links (optioneel)
12. Hoofdborstel
13. Klep accurimte
14. Aandrijfwienen achefter op vaste as
15. Sturend voorwiel
16. Zijflap links
17. Zijflap rechts
18. Voorflap

19. Achterflap

20. Houser stofffilter

21. Stelschroeven voor de richting van de bedrijfsverlichting
22. Klep accurimte (open)

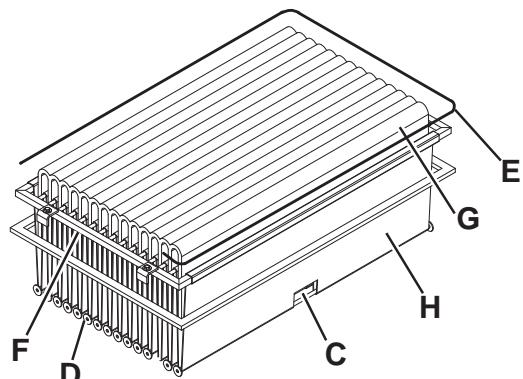

23. Accu's met lood (WET) of optineel met gel (GEL)
24. Accudoppen (alleen voor WET-accu's)
25. Accuconnector
26. Herbruikbare thermische zekering van motor voor hoofdborstel
27. Herbruikbare thermische zekering van motor voor zichborstel rechts
28. Herbruikbare thermische zekering van motor voor zichborstel links (optioneel)
29. Kastje met smeltzekeringen
30. Stekker van motor voor aanzuigsysteme
31. Aansluitschema's voor accu's
32. Motor aandrijfsystem

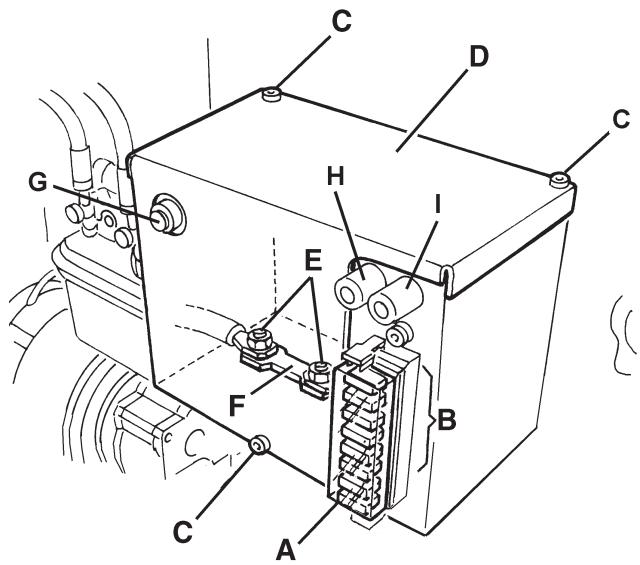

33. Kastje voor elektrische onderdelen
34. Elektronische installmenta andrijfsysteme

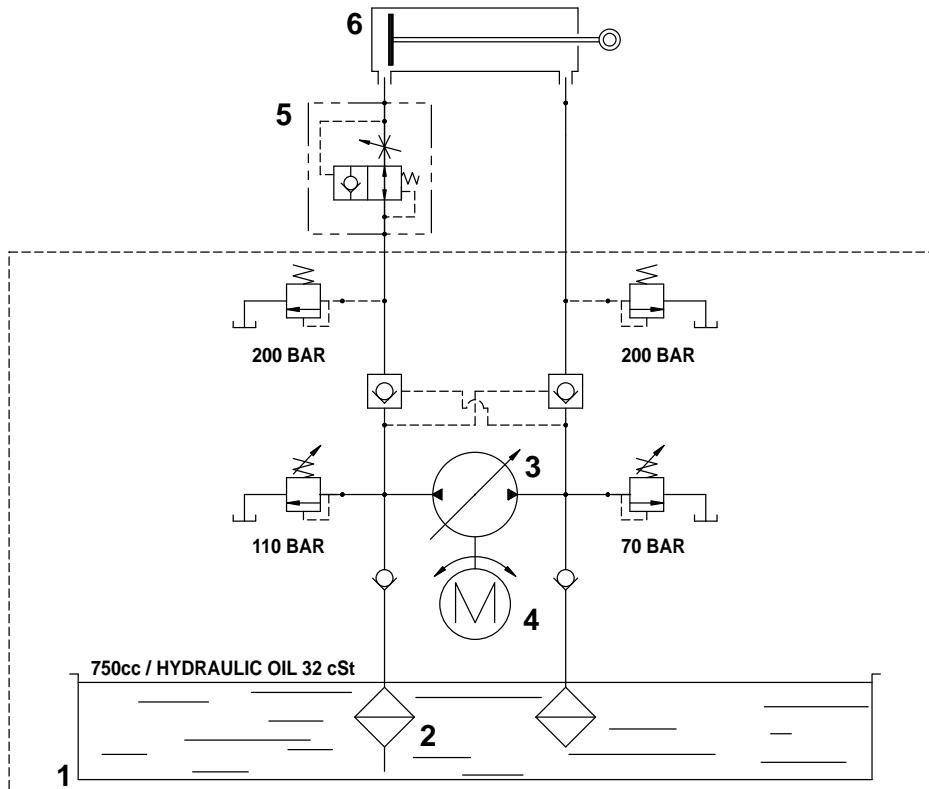

35. Reservoir voor hydraulische olie voor systeem voor heffen afvalcontainer
36. Steunstang van de motorkap
37. Bestuurdersstoel

P100242

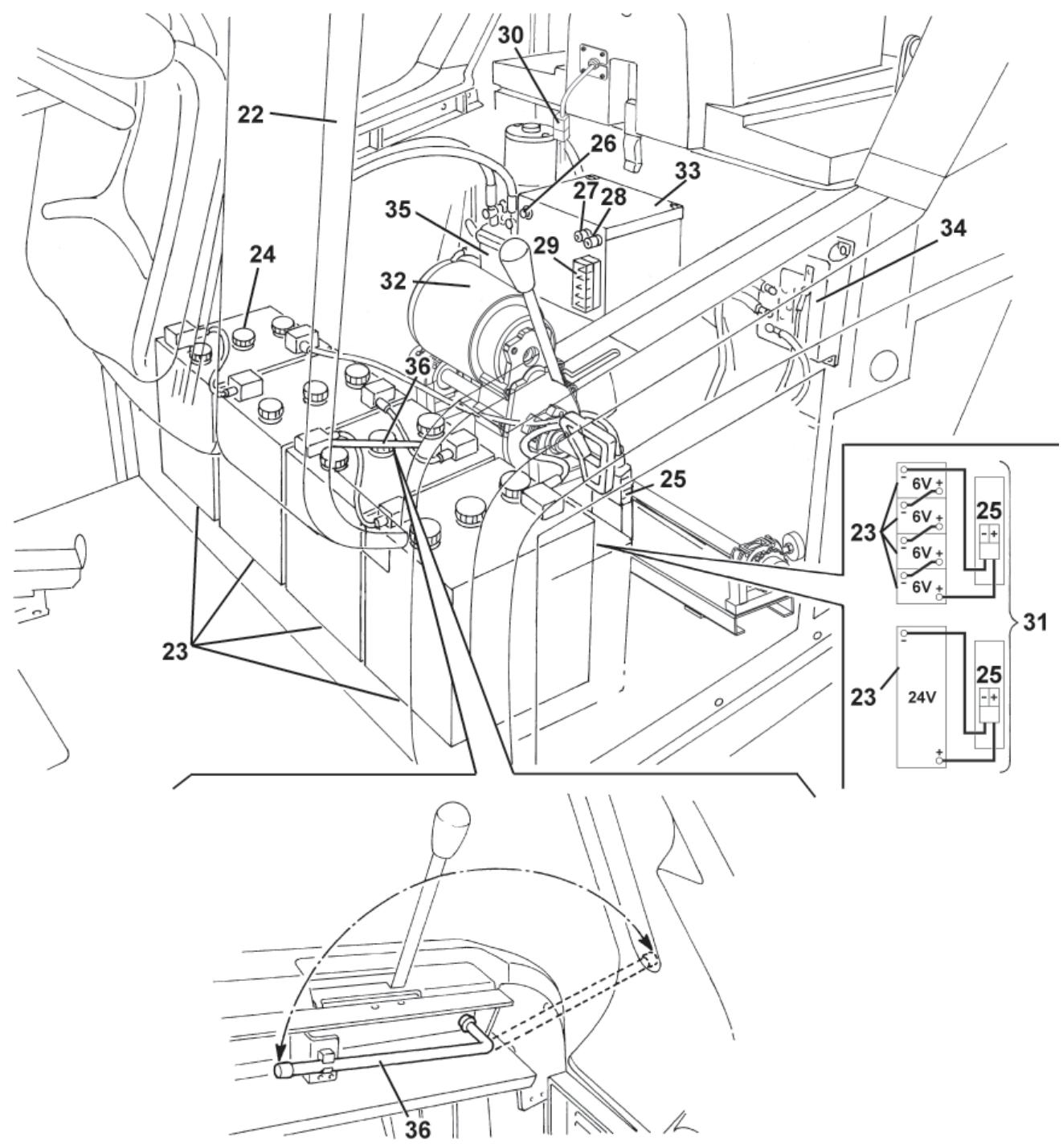

OPBOUW VAN DE MACHINE (ervolg)

P100243

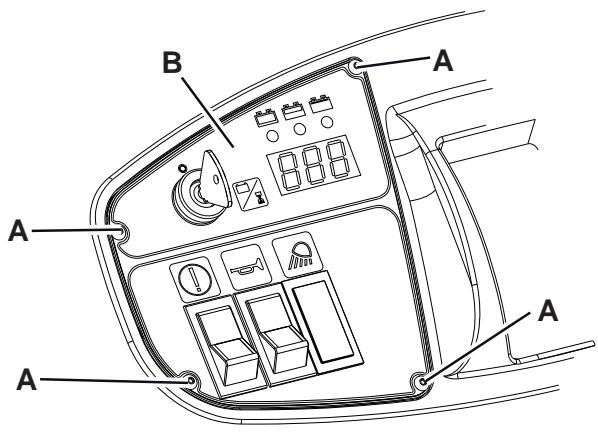

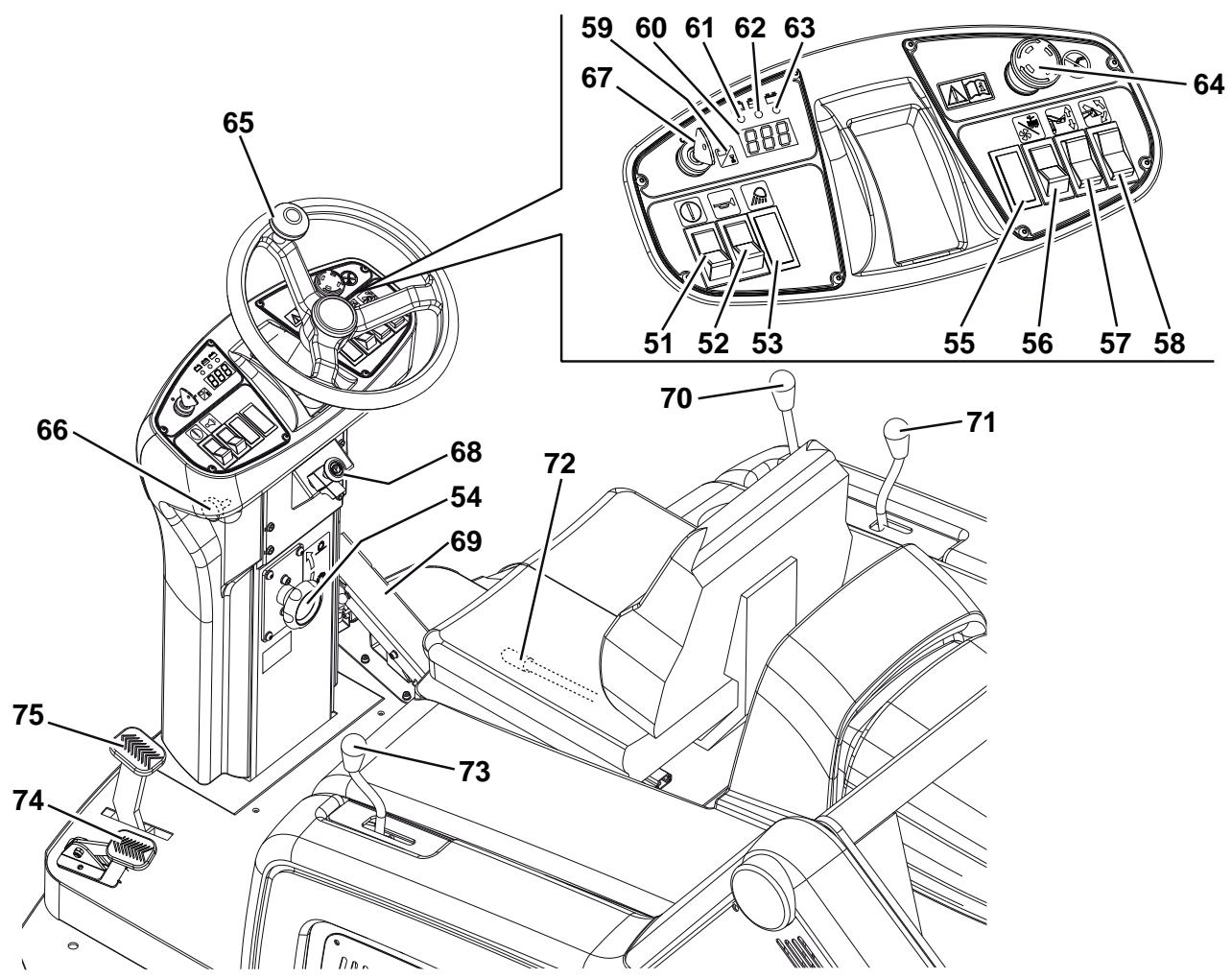

BEDIENINGSPANEEL EN KNOPPEN

1. Bevestigingsknop voor omhoog/omlaag brengen en kantelen van afvalcontainer
2. Schakelaar voor akoestisch waarschuwingssignaal
3. Schakelaar bedrijfsverlichting (optioneel)

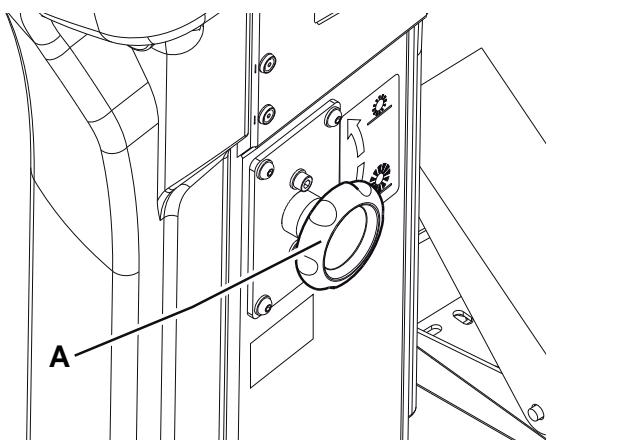

4. Stelknop voor indruk van hoofdborstel

5. Linksom draaien voor vergroting van de indruk van de borstel

6. Rechtsom draaien voor verkleining van de indruk van de borstel

7. Plaats voor optionele schakelaar

8. Schakelaar

(Laagste stand) activering aanzuigsysteme
(Hoogste stand) activering filterschudder

1. Schakelaar voor omhoog/omlaag brengen van afvalcontainer
2. Schakelaar voor kantelen van afvalcontainer
3. Keuzeschakelaar op het display voor de volgende functies (in volgorde):

Arbeidsuren
- Laatste cijfers van het uur - (punt) - minutes
- Spanning accu's (V)

1. Informatieschem (display)
2. Lampje voor lege accu's (rood). Wanner het brandt, zich de accu's leeg. De accu's zich leeg en要去en worden opgeladen (zie de procedure in het betreffende deel).

3. Controlelampje accu's bijna leeg (geel). Wanner dit lampje brandt, zich de accu's bijna leeg. De machine kan nog enkele minuten werken.

4. Lampje voor volle accu's (groen). Wanner het brandt, zich de accu's opgeladen. Hoe lang de machine nog kan werkken, hangt af van de capaciteit van de gemonteerde accu's en van de werkomstandigheden.

5. Noodknop.

Druk hierop in noodsituatives om alle functies van de machine te stoppen.

U kunt hem waar resetten na het inschakelen door hem in de richting van de pijl op de knop zich te drukken.

1. Stuur
2. Stelknop voor Kanteling van stuurwiel

3. Contactsleutel:

4. In stand 0 stopt de machine en worden alle functiesuitgeschakeld.
   In stand 'I' schakelt de machine de verschillende functies in; ook worden het knipperlicht ingeschakeld.

5. Bedieningshendel voor vergrendeling parkeerrem. De servicerem (75) worden vergrendeld zDat hij als parkeerrem fungeert.

6. Pedaal voor voorwaartse/achterwaartse beweging
7. Hendel voor zijborstel rechts omhoog/omlaag
8. Hendel voor zijborstel links omhoog/omlaag (optioneel)
9. Bedieningshendel voor lengteverplaatsing van de stoel
10. Hendel voor het omhoog/omlaag brengen van de hoofdborstel
11. Pedaal voor omhoog brengen voorflap
12. Servicerempedaal

ACCESSIONS / OPTIES

Naast de onderdelen van de standarduiitvoering kan de machine worden uitergerust met de volgende accessoires, volgens het gebruik van de machine:

Zijborstel links
- Hoofd- en zijborstels met hardere of zachtere haren dan de standarddborstel
- Stofffilter in antistatisch polyester en in polyester BIA C
Zakfilter
Knipperlampje
Bedrijslampje
- Antigroevenflap
- Antigroevenwielen
- Beschemkap

Neem voor meer informatie over de hierboven genoemde optionele accessoires contact op met uw leverancier.

Algemeen	Waarden
Breedte van het reinigingsvlak (met een zijborstel)	1.054 mm
Breedte van het reinigingsvlak (met twee zijborstels)	1.308 mm
Lenge machine	1.776 mm
Breedte machine (met een zijborstel)	1.208 mm
Breedte machine (met twee zijborstels)	1.310 mm
Maximale hoogte van de machine (bij het stuur)	1.350 mm
Minimale hoogte van de grond (zonder flaps)	60 mm
Maximale hoogte vanaf de grond voor omhoog brengen afvalcontainer	1.650 mm
Maximaal hefbaar gewicht van de afvalcontainer	110 kg
Minimale/maximale hoogte vanaf de grond voor het lossen van afval	270/1.370 mm
Minimale draaicirkel	1.685 mm
Afmetingen hoofdborstel (diameter x lenghte)	300 x 800 mm
Diameter zijborstel	500 mm
Maximale voorwaartse snugheid	7 km/h
Maximalechterwaartse snugheid	3,5 km/h
Maximale hellingshoek	16%
Inhoud afvalcontainer	130 liter
Gewicht vooras in beweging	299 kg
Gewicht achteras in beweging	424 kg
Totaalgewicht machine in beweging (met bediener op de machine)	723 kg
Specifieke druk op de grond van achechterwienen	1,1 N/mm2
Specifieke druk op de grond van voorwiel	1,1 N/mm2
Sturend voorwiel (diameter x bredte)	305 x 92 mm
Achterste aandrijfwieten (diameter x bredte)	305 x 92 mm
Geluidsdruk op hetoor van de bestuurder (ISO 11201, ISO 4871) (LpA)	67 dB(A) ± 3 dB(A)
Geluidsvermogen geproduced door de machine (ISO 3744, ISO 4871) (LwA)	82 dB(A)
Trillingsniveau op de arm van de bestuurder (ISO 5349-1) (*)	< 2,5 m/s2
Trillingsniveau op het lichaam van de bediener (ISO 2631-1) (*)	6,5 m/s2

(*) Bij normale werkomstandigheden op een vlakke ondergrond van asfait.

Elektrische onderdelen	Waarden
Spanning elektrisch system	24 V
Motor aanzuigsystem	310 W, 3000 omw/min
Motor hoofdborstel	500 W, 550 omw/min
Motor aandrijfsystem	750 W, 315 omw/min
Motor met reductiedoos voor zijborstel	90 W, 85 omw/min
Motor filterschudder	90 W, 5700 omw/min
Motor van filterschudder voor zakfilter (optioneel)	110 W, 3000 omw/min

Accu's	Waarden
Standaardaccu's met elektrolyt (WET), série aangesloten	Nr. 4 van 6 V 180 Ah
Optionele accu met elektrolyt (WET)	Nr. 1 van 24 V 240 Ah
Optionele accu's WET of GEL, verkrijngbaar via de dealers van Nilfisk	Totale spanning 24 V
Maximale capaciteit accu's	330 Ah
Afmetingen accuhouder (breedte x lenghte x hoogte)	800 x 300 x 150 mm
Maximale afmetingen accurimte (breedte x lenghte x hoogte)	800 x 360 x 380 mm

Aanzuiging en stofffiltering	Waarden
Stofffilter van karton van 15-20 μm	3,6 m²
Drukverlaging hoofdborstelruimte	10,9 mm/H₂O

Hydraulisch system voor heffen van afvalcontainer	Waarden
Pomp	Parker 108 AE S32 - 24 V
Maximale druk	110 Bar
Inhoud oliereservoir	0,75 liter
Totale inhoud ?hydraulisch system	1,4 liter
Olie hydraulisch system (bij een buitentemperatuur vaneer dan 10°C)	AGIP Arnica 46 (*)

WAARSCHUWING!

Als de machine worden gebruikt in omgevingen met temperaturen lager dan +10^ , raden wij u aan de olie te verwangen door olie met een viscositeit van 32 cSt. Bij temperaturen onder 0^ 要去 u olie met een nog lagere viscositeit gebruiken.

(*) Zie de tabel hieronder met de eigenschappen van de olie en de tabel met referentiespecificaties.

TECHNISCHE EIGENSCHAPPEN
AGIP ARNICA		46	32
Viscositeit bij 40°C	mm²/s	45	32
Viscositeit bij 100°C	mm²/s	7,97	6,40
Viscositeitindex	/	150	157
Ontbrandingspunt COC	°C	215	202
Vloeipunt	°C	-36	-36
Volumetrische massa bij 15°C	kg/l	0,87	0,865

SPECIFICATIES TER REFERENTIE

ISO-L-HV

ISO 11158

AFNOR NF E 48603 HV

AISE 127

ATOS Tab. P 002-0/I

BS 4231 HSE

CETOP RP 91 H HV

COMMERCIAL HYDRAULICS

Danieli Standard 0.000.001 (AGIP ARNICA 22, 46, 68)

EATON VICKERS I-286-S3

EATON VICKERS M-2950

DIN 51524 t.3 HVLP

LAMB LANDIS-CINCINNATI P68, P69, P70

LINDE

PARKER HANNIFIN (DENISON) HF-0

REXROTH RE 90220-1/11.02

SAUER-DANFOSS 520L0463

BE1	Knipperlamp (optioneel)
BZ1	Geluidssignaal voorchyteruirijden/geluidssignaal
C1	Accuconnector
EB1	Elektronische installmenta aandrijfsysteme
EB2	Elektronische installmentie display
ES1	Afstandsschakelaar leiding
ES2	Afstandsschakelaar hoofdborstel
ES3	Relais van pomp voor afvalcontainer omhoog
ES4	Relais van pomp voor afvalcontainer omlaag
ES5	Relais aanzuigsysteme
F0	Hoofdzekering (150 A)
F1	Zekering sleutel (30 A)
F2	Zekering filterschudder (30 A)
F3	Zekering aanzuigsysteme (30 A)
F4	Zekering hydraulische pomp (30 A)
F5	Zekering knipperlampje (10 A)
F6	Zekering bedrijfsverlichting (10 A)
F7	Zekering aandrijfmechanisme (10 A)
FA	Herbruikbare zekering zijborstel rechts (10 A)
FB	Herbruikbare zekering zijborstel links (10 A) (optioneel)
FC	Herbruikbare zekering hoofdborstel (30 A)
HN	Akoestisch waarschuwingssignaal
K1	Contactsleutel
L1	Bedrijsverlichting (optioneel)
M1	Motor aandrijfsysteme
M2	Motor hoofdborstel
M3	Hydraulische pomp
M4	Aandrijfmechanisme
M5	Motor filterschudder
M6	Motor aanzuigsysteme
M7	Motor zijborstel rechts
M8	Motor zijborstel links (optioneel)
R1	Potentiometer gaspedaal (geintegreerd in het pedaal)
SW0	Noodknop
SW1	Schakelaar voor beweging vooruit/achteruit (geinteggreerd in het pedaal)
SW2	Microschakelaar voor hoofdborstel
SW3	Bevestigingsknop voor afvalcontainer
SW4	Schakelaar voor omhoog/omlaag brengen van afvalcontainer
SW5	Schakelaar voor kantelen van afvalcontainer
SW7	Microschakelaar zijborstel rechts
SW8	Microschakelaar zijborstel links (optioneel)
SW9	Microschakelaar afvalcontainer horizontaal
SW10	Microschakelaar afvalcontainer omhoog
SW11	Microschakelaar afvalcontainer open
SW12	Microschakelaar afvalcontainer gesloten
SW13	Schakelaar filterschudder/aanzuigsysteme
SW14	Beveiligingsmicroschakelaar in de bestuurdersstoel
SW15	Schakelaar voor akoestisch waarschuwingssignaal
SW16	Schakelaar bedrijfsverlichting (optioneel)

Kleurcodering

BK	Zwart
BU	Blauw
BN	Bruin
GN	Groen
GY	Grijs
OG	Oranje
PK	Roze
RD	Rood
VT	Paars
WH	Wit
YE	Geel

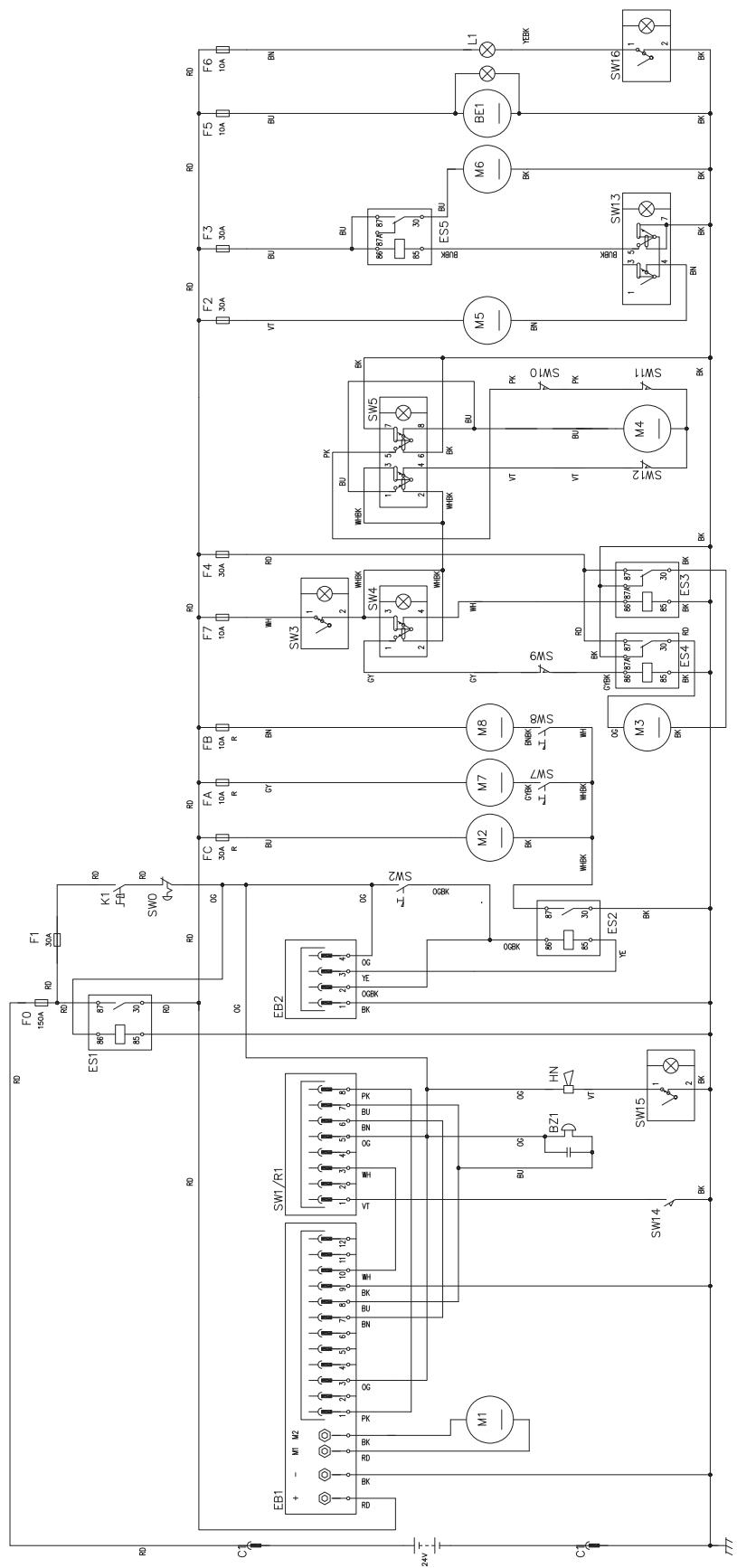

ELEKTRISCHE INSTALLATIE (vervolg)

P100245

HYDRAULISCH SYSTEEM

Legende

1. Olietank
2. Olliefilter
3. Pomp
4. Motor
5. Blokkeerklep hecilinder
6. Cylinder voor omhoog/omlaag brengen van de afvalcontainer

P100210

GEBRUIK

P100246

LET OP!

Op de machine zijn enkele plaatjes aangebracht met de volgende worden:

Bij het lezen van deze handleiding moet de bediener de betekenis van de symbolen op dezeplaatjes goed kennen.

Dek de plaatjes Niet af en verrang ze onmiddelfiek als ze beschadigd zijn.

CONTROLE / VOORBEREIDINGEN VOOR ACCU'S OP EEN NIEUWE MACHINE

LET OP!

De elektrische onderdelen van deze machine kutnen ernstig beschadigd raken als de accu's nicht op de juiste manier worden gemonteerd en aangesloten. De accu's mogen alleen door bevoegd personeel worden gemonteerd. Stel op basis van het geselecteerde type accu (WET of GEL) de elektronische installmentie van de machine in.

Controleer voordat u de accu's monteert of ze Niet beschadigd+zijn.

Ontkoppel de stekker van de accu's of accelader.

Wees altijd bijzonder voorzichtig met de accu's.

Bevestig de beschermkapjes van de occupolen die bij de machine worden geleverd.

Voor de machine is een accu van 24 V nodig, of vier accu's van 6 V die série het zijn aangesloten.

De machine kan op een van de volgende manieren worden geleverd:

a) Met accu's op de machine gemonteerd, waar voor gebruik
b) De accu's zich op de machine gemonteerd, maar bevatten geen elektrolyt
c) De accu's worden nicht meegeleverd

Ga op basis van de configuratie als volgt te werk.

a) Met accu's op de machine gemonteerd, maar voor gebruik

1. Open de motorkap (13) en zet de steunstang (36) van de motorkap vast.
2. Controller of de accu's met de stekker (25) op de machine waar aangesloten.
3. Haal de steunstang (36) los en sluit de motorkap.
4. Steek de contactsleutel (67) in het contact en draai deze in stand 'I' zonder het pedaal (69) te drukken. Als het groene lampje (63) gaat branden, zich de accu's maar voor gebruik.

Als het gele (62) of het rode lampje (61) gaat branden, moeten de accu's worden opgeladen (zie de procedure in het hoofdstuk Onderhoud).

b) De accu's� op de machine gemonteerd, maar bevatten geen elektrolyt

1. Open de motorkap (13) en zet de steunstang (36) van de motorkap vast.
2. Verwijder de doppen (24) van de accu's.

LET OP!

Het loodzwavelzuur is zeer corrosief dus wees bijzonder voorzichtig. Als de vloeistof in contact komt met de huid of de ogen, spoel dan overvloedig UIT met water en raadpleeg een arts.

De accu's moeten worden gezuld in een goed geventileerde ruimte. Draag werkhandsohenen.

1. Vul de cellen van de accu's met loodzwavelzuur voor accu's (densiteit van 1,27 op 1,29 kg bij 25^ ) aan de hand van de instructies in de gebruikershandleiding van de accu.
2. De juiste hoeveelheid loodzwavelzuur staat in de handleiding van de accu's.
3. Laat de accu's even staan en vul de cellen daarna met loodzwavelzuur aan de hand van de instructies in de handleiding van de accu's.
4. Laad de accu's op (zie de procedure in het hoofdstuk Onderhoud).

c) De accu's worden nicht meegeleverd

1. Schaf de juiste accu's aan (Zie het onderdeel Technische eigenschappen).
   Raadpleeg voor de keuze en montage een gekwalificeerde leverancier.
2. Monteer de accu's en stel de machine in op basis van het geseleeteerde type accu (WET of GEL) (zie de procedure in het hoofdstuk Onderhoud).
3. Laad de accu's op (zie de procedure in het hoofdstuk Onderhoud).

VOOR HET STARTEN VAN DE MACHINE

1. Controller of er geen deurtjes of kleppen open staan op de machine en of de arbeidsomstandigheden normala+zijn.
2. Als de machine na het transport nog Niet is gebruikt,要去 u eerst controeren of alle blokken en blokkeermiddelen die bij het transport zichen gebruikt wel zich verwijderd.

DE MACHINE STARTEN EN STOPPEN

Starten van de machine

1. Ga op de bestuurdersstoel (37) zitten en stel de stand van de stoel waar wens af met de hendel (72).
2. Deblokkeer de stelhendel (66) door eraan te trekken. Stel daarna de Kanteling van het stuur (65) maar wens af.

Laat tenslotte de stelhendel (66) los en beweeg het stuur ie's zodat de binnenstop vast haakt.

1. Steek verwijl u op de bestuurdersstoel (37) zit de contactsleutel (67) in de contactschakelaar; draai de sleutel in stand 'I' zonder het gaspedaal (69) in te trappen. Na enkele seconden gaat het display (60) branden en worden de bedrijfsuren weergegeven. Controller of het groene lampje (63) brandt.
2. Wonneer het gele (61) of rode lampje (62) gaat branden, zet u de contactsleutel op "0" en verwijdert u de sleutel. Laad de accu's op (zie de procedure in het hoofdstuk Onderhoud).

OPMERKING

De stoel (37) is uitgerust met een veiligheidssensor waardoor de machine alleen kan bewegen als er iemand op de bestuurdersstoel zit.

1. Schakel de parkeerrem uit door op het pedaal (75) te drukken en tegelijkkertijd de hendel (68) te deblokkeren.
2. Ga op de werkplek zitten en start de machine met de handen op het stuur (65). Druk op het voorste deel van het pedaal (69) om de machine voorwaarts te bewegen en op het achechterste deel om de machine achechterwaarts te bewegen.

De bewegingssnelheid is instelbaar van nul tot de maximale waarde via de druk op het pedaal.

1. Zet de hoofdborstel met de hendel (73) omlaag. Activeer het aanzuigsysteme door op het onderste deel van de schakelaar (56) te drukken.
2. Laat de zichborstel rechts met de hendel (70) zakken.
3. Laat indien van toepassing de zijborstel links met de hendel (71) zakken.

OPMERKING

De borstels (10, 11, 12) können ook als de machine beweegt omlaag en omhoog worden gezet.

De borstels draaien nicht wanner ze omhoog staan.

1. Als u met de veegwerkzaamheden wilt beginnen, start u de machine met de handen op het stuur (65) en drukt u waar wens op het pedaal (69).

De machine stoppen

1. Laat het pedaal (69) los om de machine te stoppen.

Als u de machine snel tot stilstand wilt brengen, drukt u ook het pedaal van de servicerem (75) in.

Als u de machine in eenoodgeval meteen stil wilt zetten, drukt u op de moodknop (64).

U knot de nooodknop (64) na de activering uitschakelen door deze in de richting van het pijtje op de knop zich te draaien.

1. Zet de contactsleutel (67) in stand "0" en verwijder de sleutel.
2. Schakel de parkeerrem in door het pedaal (75) in te drukken en tegelijkkertijd de hendel voor het blokkeren van de rem (68) te activeren.

MACHINE IN BEDRIJF

P100247

1. Zorg dat u Niet te lang op een plaats blijft staan met de machine werwijl de borstels draaien: dan konnen er markeringen op de vloer achechterblijven.
2. Bij het verzamelen van lichte, maar omvangrijke stukken moet u de Voorflap door middel van de hendel (74) omhoog brengen. Let op: als de Voorflap omhoog blijft staan, is de aanzuigcapaciteit van de machine kleiner.

LET OP!

Wanner u op natte oppervlakken moet werken, moet u het aanzuigsystem met de schakelaar (56) uitschakelen om de stofffilter te beschermen.

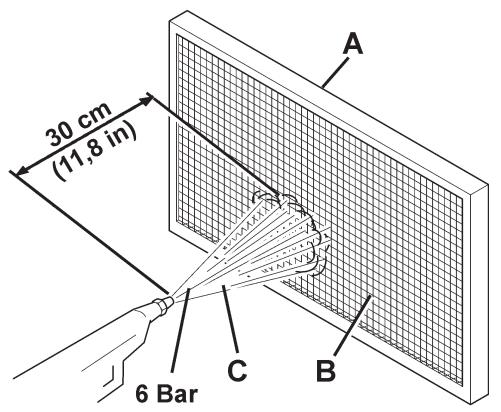

1. Voor een goed veegresultaat moet het stofffilter altijd zo schoon möglichk zich. U kurz de filter tijdens de werkzaamheden reinigen door de filterschudder kort te activeren; druk op het bovenste deel van de schakelaar (56) en activeer daarna het aanzuigssysteme door op het onderste deel van de schakelaar (56) te drukken.

Herhaal deze handeling gemiddeld elke 10 minuten tijdens de werkzaamheden (dit is afhankelijk van de hoeveelheid stof in de te reinigen zone).

OPMERKING

Deze handeling kan ook worden uitgevoerd verwijl de machine beweegt.

WAARSCHUWING!

Als het stofffilter verstopt en/of de afvalcontainer vol is, kan de machine geen stof en vuil meer verzamelen.

1. Als de werkzaamheden zijn voltooid en telkens als de afvalcontainer (4) vol is,要去 u deze legen (zie hiervoor het volgende deel).

DE AFVALCONTAINER LEGEN

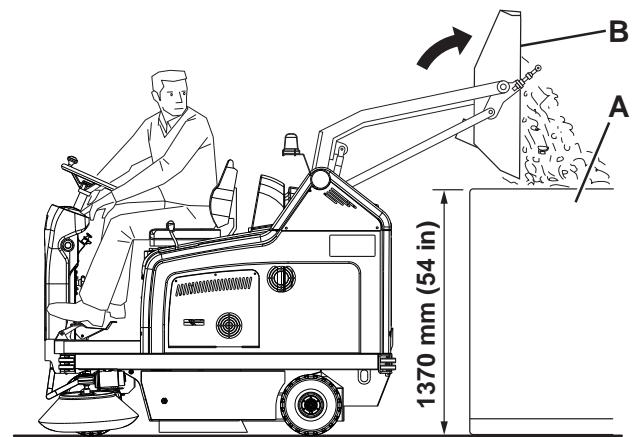

1. De maximale hoogte voor het legen van de afvalcontainer is 1.370 mm (zie afb. 2).

2. Zet de machine bij de plek waar het vuil gestort moet worden en ga als volgt verdier:

3. Breng de zijborstels en -hoofdborstel omhoog.
   Schakel het aanzuigsystemeuit met de schakelaar (56).
   Activeer de filterschudder door op het bovenste deel van de schakelaar (56) te drukken.

LET OP!

Werk altijd op een vlak terrein zodat de machine nicht uit balans kan raken.

LET OPI!

Bij het omhoog brengen en legen van de afvalcontainer (4)要去 u de parkeerrem ingeschakeld houden met het pedaal (75) en de hendel (68).

1. Zorg dat er geen mensen in de buurt van de machine staan, met name bij de afvalcontainer (4).
2. Druk op de bevestigingsknop (51) en druk tegelijkertijd op de schakelaar voor omhoog (57) zodat de afvalcontainer (A, Afb. 1) omhoog gaat tot de gewenste hoogte.
3. Druk op de bevestigingsknop (51) en druk tegelijkkertijd op de schakelaar voor Kanteling (58) van de afvalcontainer (B, Afb. 2). Leeg alle afval in de verzamelcontainer (A).

LET OP!

De afvalcontainer (A, Afb. 1) van de machine kan alleen worden gekanteld op een minimale hoogte van 270 mm.

1. Druk op de bevestigingsknop (51) en druk tegelijkkertijd op de schakelaar voor Kanteling (58) van de afvalcontainer om deze in de horizontale stand te zetten.
2. Druk op de bevestigingsknop (51) en druk tegelijkkertijd op de schakelaar voor omlaag brengen (57) van de afvalcontainer om deze omlaag tezetten.

LET OPI!

1. De machine is weeer klaar voor gebruik.

Afbeelding 1

P100215
Afbeelding 2

NA GEBRUK VAN DE MACHINE

Als u klaar bent,要去 de volgende handelingen UITvoeren voordat u machine achechterlaat:

Activeer de filterschudder kort door op het bovenste deel van de schakelaar (56) te drukken.
Leeg de afvalcontainer (4) (zie de procedure in het vorige deel).
Zet de hoofdborstel omhoog met de hendel (73).
Zet de zijborstels omhoog met behulp van de hendels (70) en (71).
Schakel de machine uit door de contactsleutel (67) op '0' te zetten en te verwijderen.
Schakel de parkeerrem in door het pedaal (75) in te drukken en tegelijkkertijd de hendel voor het blokkeren van de rem (68) te activeren.

DE BEDRIJFSVERLICHTING AFSTELLEN

U kurz de richting van de lichtstraal van de bedrijfsverlichting (9) eventueel afstellen met de schroeven (21).

LANGE PERIODE VAN STILSTAND

Als de machine langer dan 30-Dayniet wordt gebruikt, is het raadzaam de volgende handelingen uit te voeren:

• Controller of de opbergruimte van de machine schoon en droog is.
• Ontkoppel de connector van de accu's (25).

Na de eerste 8 uur moet u de bevestiging van alle bevestigings- en aansluitingsorganen van de machine controleren. Controller of de zichtbare onderdelen intact+zijn en geen lekkage vertonen.

ONDERHOUD

De levensduur van de machine en de optimale veilige werkung ervan worden geholpen door nauwkeurig en regelmatig onderhoud. Hieronder staat het verkorte schema voor regelmatig onderhoud. De aangegeven perioden zijn afhankelijk van de specifieke werkomstandigheden en worden bepaald door de verantwoordelijkpeperoon voor onderhoud.

Alle regelmatie of buitengewone onderhoudswerkzaamheden要去en worden uitgevoerd door bevoegd personeel of bij een bevoegd servicecentrum.

In deze handleiding staan na het onderhoudsschemalelen de eenvoudigste en meest voorkomende onderhoudsprocedures. De procedures voor de onderhoudswerkzaamheden die Niet in het schema voor normala en buitengewoon onderhoud staan, vindt u in de servicehandleiding, die bij de verschillende servicecentra ligt.

LET OPI!

De onderhoudswerkzaamheden要去en worden uitgevoerd op een uitgeschakelde machine (sleutel verwijderd) en, wanner hierom worden gezvagd, met ontkoppelde accu's.

Lees eerst aandachtig de instructies in het hoofdstuk Veiligheid door, voordat u de onderhoudswerkzaamhedenuitvoert.

ONDERHOUDSSCHEMA

Procedure	Bij aflevering	Elke 10 uur	Elke 50 uur	Elke 100 uur	Elke 200 uur	Elke 400 uur
Controle van het peil van de vloeistof in de accu's		(1)

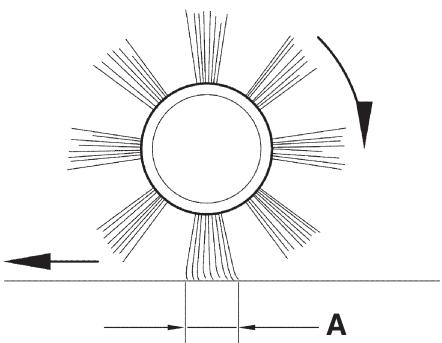

Controle hoogte van de zij- en hoofdborstels

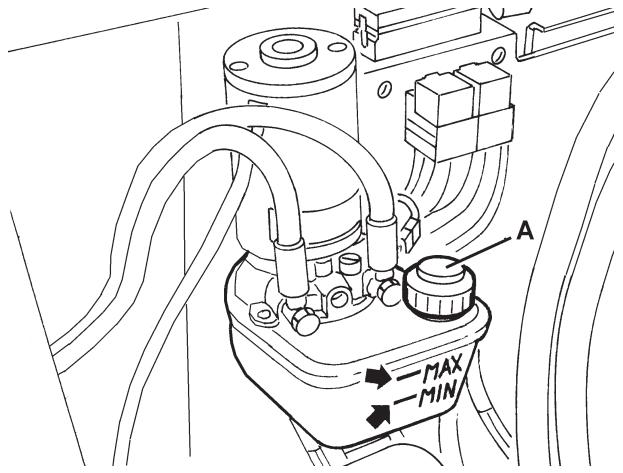

Controle van het oliepeil van het hydraulisch system voor het omlaag brengen van de afvalcontainer			(1)

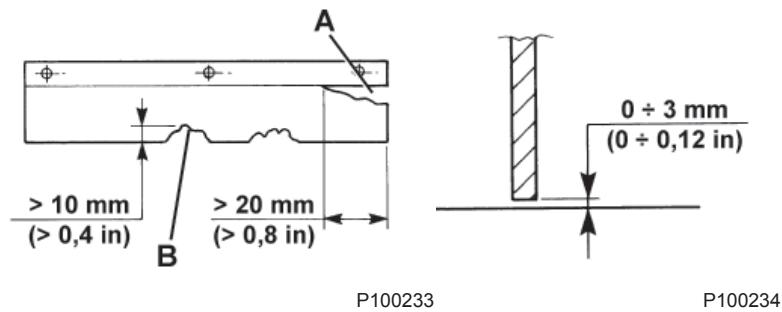

Controle van de hoogte en de werkung van de flaps

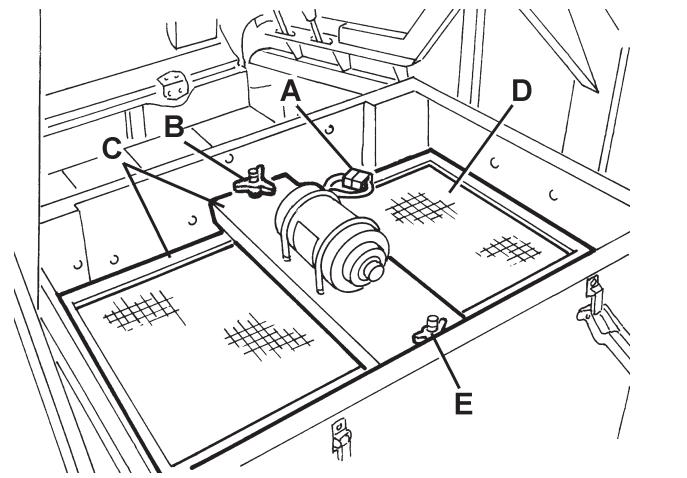

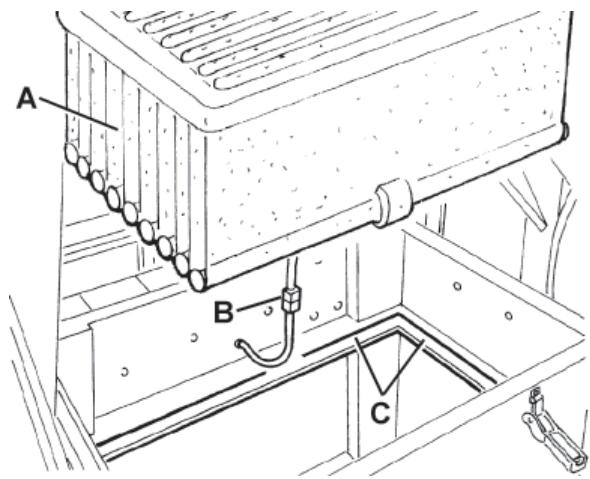

Reiniging en controle op beschadiging van het stofpaneelfilter
Controle van de werkung van de filterschudder				(*)
Controle spanning en reiniging aandrijfkettingen aandrijfwieten				(*)
Visuele controle van riem van motor voor hoofdborstel				(*)
Reiniging en controle op beschadiging van het zakfilter
Afstelling van de remmen				(*)
Controle van de bevestiging van de moeren en schroeven				*(2)
Reiniging van de stuurketting				(*)
Controle van werkung van aanzuigsystem				(*)
Vervangting tandriem voor overbrengging�de hoofdborstel					(*)
Controle op beschadiging van de pakkingen van de afvalcontainer					(*)
Controle van de afstelling van de microschakelaar voor controle van afvalcontainer omhoog					(*)
Controle van de afstelling van de microschakelaar voor controle van afvalcontainer horizontaal					(*)
Controle en verwang ing van de koolborstels van de motoren						(*)
Verversing olie hydraulisch system						*(3)

(*) Zie voor de betreffende procedure de werkplaatshandleiding.
(1) Of voor het starten.
(2) En na de ersten 8 inloopuren.
(3) Ververs de olie van het hydraulisch systeme de eerste keer na 500 bedrijfsuren en daarna na elk 2.000 uur of elk

DE HOOGTE VAN DE HOOFDBORSTEL CONTROLEREN EN AFSTellen

OPMERKING

Er zijn verschillende soorten borstels leverbaar. Deze procedure is van toepassing op alle soorten borstels.

1. Controller of de hoofdborstel de juiste hoogte van de vloer heeft. Ga hierbij als volgt te werk:

Zet de machine op een vlakke ondergrond.
- Zet de machine stil en LAST de hoofdborstel zakken en LAST deze enkele seconden draaien.
Zet de hoofdborstel stil en breng deze omhoog voordat u de machine verplaatst en uitschakelt.
- Controller of de indruk (A, Afb. 3) van de hoofdborstel over de hele lengte 2-4 cm breed is.

Alleen wanner de indruk (A) afwijk, moet u de hoogte van de hoofdborstel afstellen, zoals hieronder worden beschreiben.

1. Draai de hendel (A, Afb. 4), maar houd hierbij rekening met het volgende:

2. U=kunt de breedte van de indruk vergroten door de hendel linksom te draaien.

3. U kurz de breede van de borstel verkleinen door de borstel omhoog te zetten met de hendel (73) en de knop rechtsom te draaien.

OPMERKING

Naast afstelling van de indruk op de grond kan de borstel ook met de knop worden afgesteld op basis van de slijtage van de haren.

1. Voer sunt 1 opniew uit om te controlleren of de hoofdborstel nu de juiste hoogte van de grond heeft.
2. Als de borstel door overmatige slijtage nicht meer kan worden afgesteld, moet de borstel zoals in het volgende deel worden verrangen.

OPMERKING

Als u de indruk (A, Afb. 3) nicht juist kurz afstellen, wanner de indruk van de borstel aan beiden uiteinden verschillend is, vindt u in de werkplaatshandelieiding de juiste afstellingsprocedure.

0.8 - 1.6 in 2 - 4 cm

P100216

Afbeelding 3
Afbeelding 4

DE HOOFDBORSTELVERVANGEN

OPMERKING

Er zijn verschillende soorten borstels leverbaar. Deze procedure is van toepassing op alle soorten borstels.

LET OP!

Wij raden u aan werkhandschoenen te dragen als u de borstel verrangt odomat er scherpe deeltjes tussen de haren van de borstel konnen blijven hangen.

1. Zet de machine op een vlakke ondergrund en schikel de parkeerrem door middel van het pedaal (75) en de hendel (68) in.
2. Zet de contactsleutel (69) in stand '0' en verwijder de sleutel.
3. Haal de steun (8) los en open de rechterklep (7).

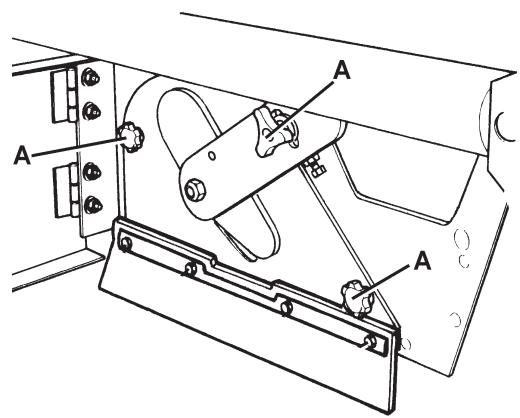

4. Draai de knoppen (A, Afb. 5) los en verwijder ze.

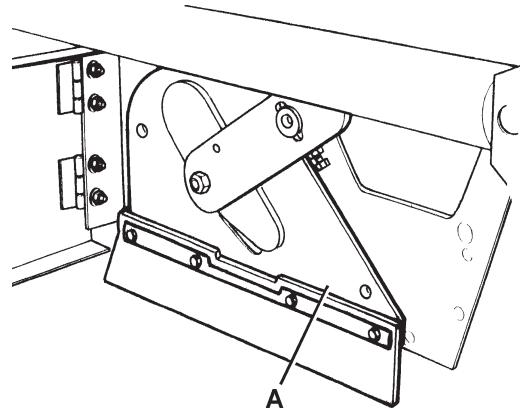

5. Verwijder de afdekking voor de hoofdborstelruimte (A, Afb. 6).

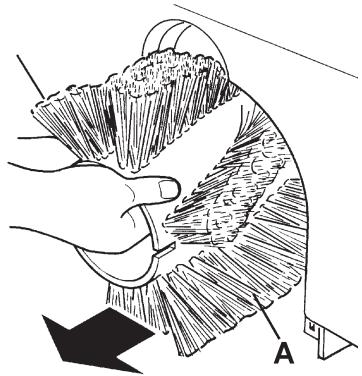

6. Verwijder de hoofdborstel (A, Afb. 7).

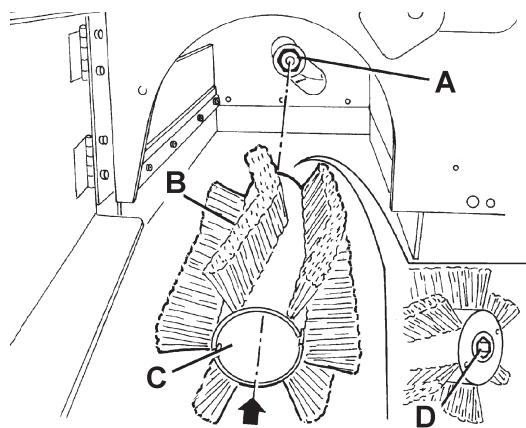

7. Controller of de的那一f (A, Afb. 8) geen vuil of voorwerpen (draden, etc.) bevat die per ongeluk zich meegedraaid.
8. Monteer de neuehoofdborstel en zorg dat de haren (B, Fig. 8) indezelfderichtingalsindeafbeeldingstaan.
9. Zet de neue borstel (C, Afb. 8) in de machine en controllerer of het contact (D) in de betreffende naafdrager (A) valt.
10. Monteer de afdekking van de hoofdborstelruimte (A, Afb. 6) en draai de knoppen (A, Afb. 5) vast.
11. Sluit de rechtenklep (7) en bevestig de steun (8).
12. Controller de hoogte van de hoofdborstel en stel eventuele af, zoals worden beschreiben in het vorige.Deel.

Afbeelding 6

P100219

P100220

Afbeelding 7

P100218

Afbeelding 5

Afbeelding 8

P100221

DE HOOGTE VAN DE ZIJBORSTELS CONTROLEREN EN AFSTELLEN

OPMERKING

Er zijn verschillende soorten borstels leverbaar. Deze procedure is van toepassing op alle soorten borstels.

1. Controller of de zichborstels de juiste hoogte van de vloer hebben. Ga als volgt te werk:

Zet de machine op een vlakke ondergrond.
- Zet de machine stil, waar de zijborstels zakken enaar, deren deze enkele seconden draieren.
- Zet de zichborstels stil en breng deze omhoog voordat u de machine verplaatst.
- Controller of de indruk van de zichborstels, zowel in de bredte als in de richting, is zoals afgebeeld in de afbeeling (A en B, Afb. 9).

Alleen wanner de indruk afwikt, moet u de hoogte van de zichborstels afstellen, zoals hieronder worden beschreiben.

1. Activeer de parkeerrem met het pedaal (75) en de hendel (68).
2. Zet de contactsleutel (69) in '0'.
3. Open de motorkap (22) enzetdeze vast met de steunstang (36).
4. Gebruik voor de zijborstel rechts de hendel (A, Afb. 10) en draai de bevestigingsring (B) los. Stel de regelaar (C) af totdat de juiste indruk (A, Afb. 9) worden bereikt. Zet de regelaar vast met de bevestigingsring (B, Afb. 10).

Gebruik voor de zijborstel links de hendel (D, Afb. 10) en draai de bevestigingsring (E) los. Stel de regelaar (F) af totdat de juiste indruk (B, Afb. 9) worden bereikt. Zet de regelaar vast met de bevestigingsring (E, Afb. 10).

1. Voer sunt 1 opniew uit om te controleren of de zichborstels nu de juiste hoogte van de grond hebben.
2. Als de borstel door overmatige slijtage nicht meer kan worden afgesteld, moet de borstel zoals in het volgende deel worden verrangen.

OPMERKING

U cunt eventeel ook de hellingshoek van de zijborstels afstellen (zie de procedure in de werkplaatshandleiding).

P100222

Afbeelding 9
P100223
Afbeelding 10

DE ZIJBORSTEL VERVANGEN

OPMERKING

Er zijn verschillende soorten borstels leverbaar. Deze procedure is van toepassing op alle soorten borstels.

LET OP!

Wij raden u aan werklandschoenen te dragen als u de zichborstel verwangt sondern er scherpe deeltjes:tussen de haren van de borstel konnen blijven hangen.

1. Zet de machine op een vlakke ondergrond en schakel de parkeerrem door middel van het pedaal (75) en de hendel (68) in.
2. Zet de contactsleutel (67) in '0'.
3. Breng de betreffende zijborstel door middel van de hendel (70) of (71) omhoog.

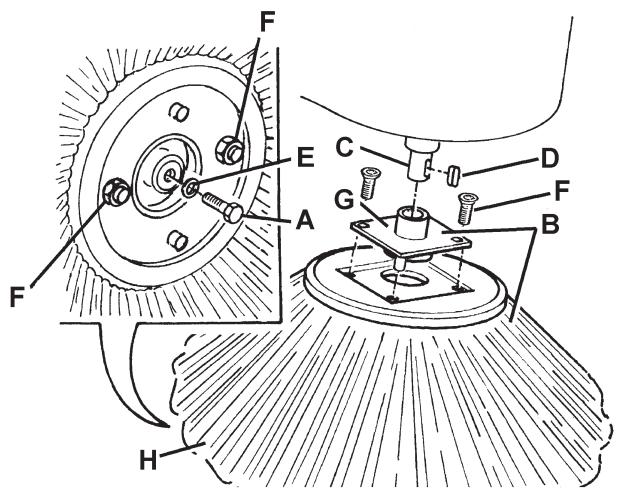

4. Als u binnenin de zichborstel werkkt, moet u de schroef (A, Afb. 11) losdraaien en verrolgens de zichborstel (B) met naaf (B) verwijderen nadat u de borstel van de as (C) heeft losgehaald. Haal de spi (D) en de borgring (E) terug.
5. Verwijder op de werkbank de twee schroeven met moer (F, Afb. 11) en haal de borstel (H) van de的那一f (G).
6. Monteer de neue zijborstel (H, Afb. 11) op de naaf (G) en draai de schroeven met moer (F) waar vast.
7. Monteer de spie (D) en monteer daarna de nouvelle zichborstel met de naaf (B, Afb. 11). Monteer de borgring (E) en draai de schroef (A) vast.
8. Controller de hoogte van de zichborstel en stel deze eventeel af, zoals worden beschreiben in het vorige.Deel.

Afbeelding 11

P100224

REINIGING EN CONTROLE OP BESCHADIGING VAN HET STOFPANEELFILTER

OPMERKING

Naast het kartonnen standardfilter�zij er ook optioneel polyester filters verkrijgbaar. Deze procedure is van toepassing op alle typen.

1. Zet de machine op een vlakke ondergrond en schakel de parkeerrem door middel van het pedaal (75) en de hendel (68) in.
2. Zet de contactsleutel (67) in '0'.
3. Open de motorkap (22) en zet deze vast met de steunstang (36).
4. Ontkoppel de connector van de accu's (25).
5. Koppel de stekker van de motor voor het aanzuigsystem (30) los.

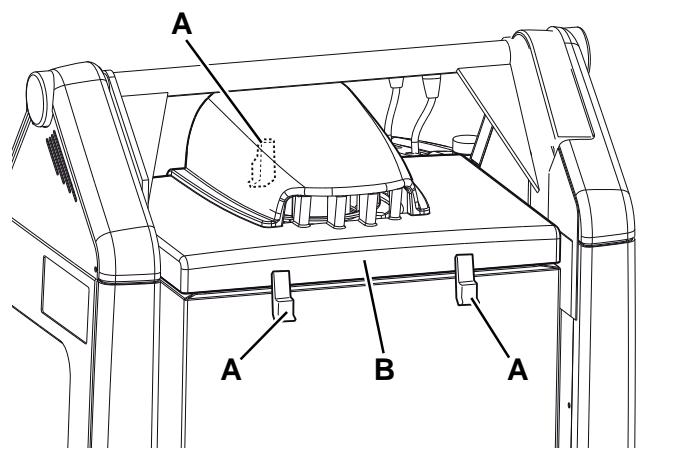

6. Haal de steunen (A, Afb. 12) los en verwijder de afdekking van het aanzuigsystem (B).
7. Ontkoppel de stekker (A, Afb. 13) van de filterschudder.
8. Draai de hendels (B, Afb. 13) los en verwijder het bevestigingsframe van het filter (C).

9. Verwijder het stofffilter (D, Afb. 13).

10. Reinig het filter buiten door het op een vlak en schoon oppervlak uit te schudden, sla met de zijkant (A, Afb. 14) die gegenover de zichde met het rooster (B) staat.

Voltooi de reiniging door haaks met perslucht (C) van maximaal 6 bar te spuiten, maar alleen vanaf de kant die door het rooster (B) worden beschermd, op een minimale afstand van 30~cm .

Controller of de filtrerenheid geen scheuren vertoont.

Hou bij de verschillende typen filters de volgende aanwijzingen aan:

• Kartonnen filter (standaard): gebruik geen water of schoonmaakmiddelen om het te reinigen,ondat het dan onherstelbaar beschadigd kan raken.

• Polyester filter (optioneel): om het filter grondig te reinigen kut u het filter met water en eventuele een nicht schuimende schoonmaakmiddel reinigen. Hoewel het filter hierdoor schoner worden, worden de levensduur van het filter korter en zal dus vaker要去en worden verrangen. Het gebruik van ongeschikte schoonmaakmiddelen kan de functionele eigenschappen van het filter verminderen.

• Reinig indien nodig langs de rubberen pakking (A, Afb. 15) in de filterruimte; controllerer tegelijkertijd of deze intact is. Ga over tot verranging als dat nicht het geval is.

• Monteer de onderdelen in de omgekeerde volgorde van de demontage, let waar bij op het volgende:

Monteer het filter met het rooster (B, Afb. 14) maar boven gedraaid.

P100225
Afbeelding 12

Afbeelding 14

P100226

P100228
Afbeelding 15

REINIGING EN CONTROLE OP BESCHADIGING VAN HET ZAKFILTER

OPMERKING

De zakfilters van polyester worden over het algemeen gereinigd via de inschakeling van de elektrische filterschudder die tot de uitrusting van de machine behoort.
Indien nodig+kennen z ook aan de buitenzijde worden gereinigd aan de hand van de onderstaande procedure.
Als de filteroppervlakken Nieteer intact,zijn,moet het filter verwangen worden.

1. Zet de machine op een vlakke ondergrund en schikel de parkeerrem door middel van het pedaal (75) en de hendel (68) in.
2. Zet de contactsleutel (67) in '0'.
3. Open de motorkap (22) enzetdeze vast met de steunstang (36).
4. Koppel de stekker van de motor voor het aanzuigsystem (30) los.
5. Haal de steunen (A, Afb. 12) los en verwijder de afdekking van het aanzuigsystem (B).
6. Draai de knoppen (A, Afb. 16) los en verwijder de stangen (B).
7. Koppel de stekker (B, Afb. 17) van de filterschudder los en verwijder het stofffilter (A).
8. De bediener要去 in een geschikte ruimte en voorzien van de juiste bescherming (handschoenen, masker en bril) de filterende polyester oppervlakken als volgt demonteren.
9. Verwijder de motor van de filterschudder (A, Afb. 18) door de twee bevestigingschroeven los te draaien.
10. Open de steunen van de motor van de filterschudder (B, Afb. 18) volledig zodate stangen voor het spannen van de filterzakken (C) loskommen.
11. Verwijder alle stangen voor het spannen van de filterzakken (D, Afb. 18).
12. Haal de bovenste bevestigingskabel (E, Afb. 18) van het zakfilter los zodate u het bovenste frame (F) kunt verwijderen.
13. Verwijder de scheider in de tassen (G, Afb. 18).
14. Reinig de polyester oppervlakken (H, Fig. 18) op de vuile zijkant (gebruik een externe aanzuiger) door deze—helemaal maar buiten te trekken of de zakken een voor een te reinigen. U knot beiden kanten van tassenscheider (G, Fig. 18) tegelijkertijd reinigen, waardoor alle vuitjes van het filter worden verwijderd. Controller of het filterende oppervlak geen scheuren vertoont. Anders moet het verrangen worden. U knot ook perslucht van max. 6 bar gebruiken door de luchtstraal van de schone zichde maar de vuile zichde teRCTEN.

LET OPI!

We raden u af het filter met water te reinigen. De polyesterverzels+kennen samentrekken waardoor het Nieteer bruikbaar is.

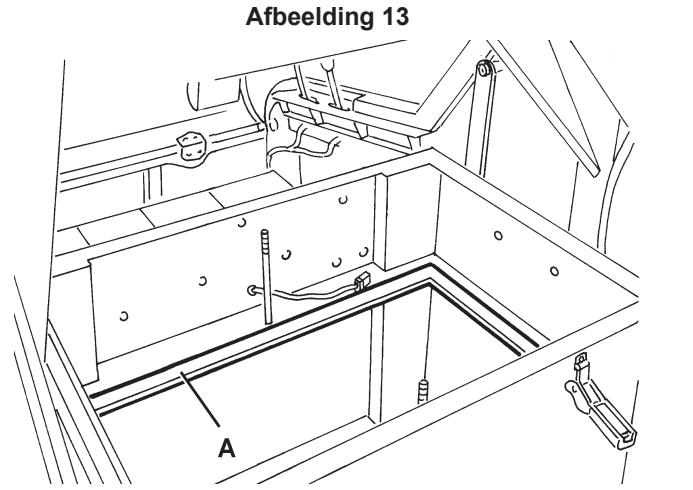

1. Reinig indien nodig langs de rubberen pakking (C, Afb. 17) in de filtrruimte; controller tegelijkertijd of dele intact is. Ga over tot verranging als dat nicht het geval is.
2. Monteer de onderdelen wee in de omgekeerde volgorde van demontage.

P100229

Afbeelding 16
P100230

Afbeelding 17

Afbeelding 18
P100231

CONTROLE VAN DE HOOGTE EN WERKING VAN DE FLAPS

Voorbereidende handelingen

1. Leeg de afvalcontainer (ga te werk zoals beschreven in de gebruikershandleiding) om te voorkomen dat het gewicht van het afval in de container de regeling van de hoogte van de flaps in gevaar brengt.
2. Zet de machine op een vlakke ondergrond die als referentieoppervlak kan dienen om de hoogte van de flaps te controleren.
3. Activeer de parkeerrem met het pedaal (75) en de hendel (68).
4. Zet de contactsleutel (67) in '0'.

Controle van de zijflaps

1. Draai de steunen (8) en (6) los en open de kleppen rechts (7) en links (5).
2. Controller of de zijflaps heel zijn (A, Afb. 19).

Vervang de flaps als er scheuren (A, Afb. 20) van meer dan 20~mm of breuken (B) van meer dan 10~mm in zitten (zie de werkplaatshandleiding voor verranging van de flaps).

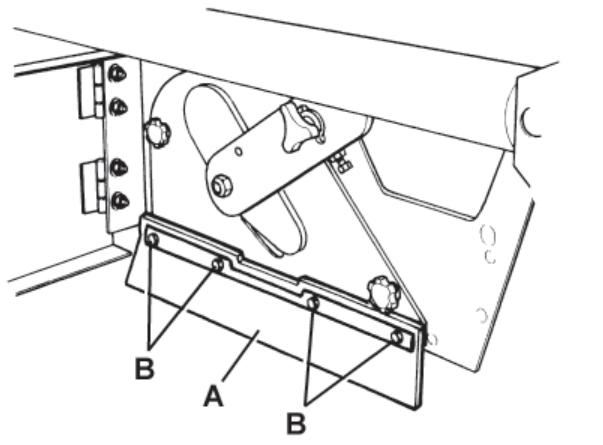

1. Controller of de zijflaps (A, Afb. 19) 0 tot 3 mm van de grond staan (Afb. 21).

Haal eventueel de schroeven (B, Afb. 19) los en stel de stand van de flaps af. Draai daarna de schroeven (B) wee vast.

Controle van de voor- enchterflap

1. Verwijder de hoofdborstel, die het betreffende deel.

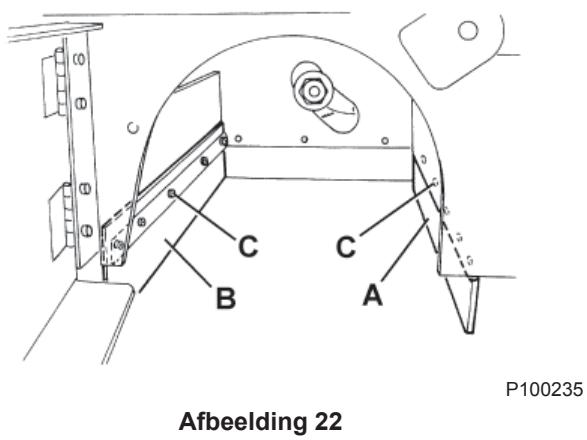

2. Controller of de Voorflaps (A, Afb. 22) en dechyterflaps (B) intact zich.

Vervang de flaps als er scheuren (A, Afb. 20) van meer dan 20~mm of breuken (B) van meer dan 10~mm in zitten (zie de werkplaatshandleiding voor verranging van de flaps).

1. Controller of de Voorflaps (A, Afb. 22) en de awhile flaps (B) de vloerlichtjes raken en of ze Niet loskomen van de vloer (zie afbeelding 24).

Draai eventueel de schroeven (C, Afb. 22) los en stel de stand van de flaps af. Draai daarna de schroeven (C) wee vast.

1. Druk het pedaal voor de Voorflap (75) helemaal in en controller of de Voorflap ongeveer 5 cm omhoog komt.

Laat het pedaal los en controllerer of de flap waar in de beginstand gaat en nicht halverwege blijft steken.

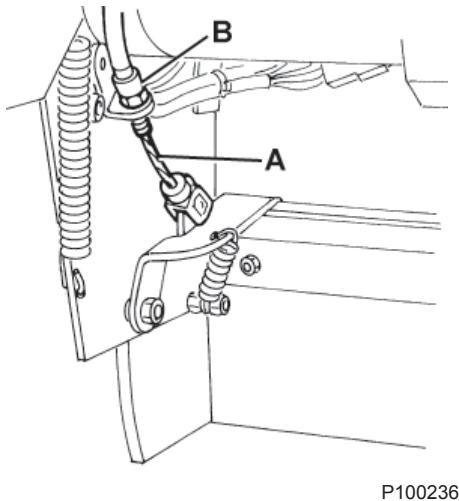

Stel eventueel de kabel voor het heffen van de flaps (A, Afb. 23) af met de regelaar (B), links voor op de flap zich voor verwanging van de bedieningskabel voor de Voorflap de werkplaatshandleiding).

Installing

1. Monteer de onderdelen weir in de omgekeerde volgorde van demontage.

Afbeelding 19

Afbeelding 20

Afbeelding 23
Afbeelding 21

Afbeelding 24

CONTROLE VAN HET PEIL VAN DE OLIE VOOR HET HYDRAULISCH SYSTEEM VOOR HET HEFFEN VAN DE AFVALCONTAINER

LET OP!

Deze procedure moet worden uitgevoerd met de afvalcontainer (4) volledig maar binnen (zie de afbeelding).

1. Activeer de parkeerrem met het pedaal (75) en de hendel (68).
2. Zet de contactsleutel (67) in '0'.
3. Open de motorkap (22) en zetzsche vast met de steunstang (36).
4. Controller of het oliepeil in de tank (35) tussen de merktekens voor minimaal (MIN) en maximaal (MAX) peel staat, zoals aangegeven in Afb. 25.
5. Vul eventueel het peil bij via de dop (A, Afb. 25) met de olie die in het deel Technische eigenschappen worden aangegeven.
6. Verwijder de steunstang (36) en sluit de motorkap (22).

P100245

Afbeelding 25

DE ACCU'S MONTEREN/VERWIJDEREN EN HET TYPE ACCU INSTELLLEN (WET OF GEL)

LET OPI!

Kantel de Ioodaccu's (WET) nicht sondern anders anders bijtende vloeistof uit de accu's kan lopen.

Sluit de minpool en de pluspool van de accu nooit, ook Niet per ongeluk, aan met gereedschap, sleutels, etc. om te voorkomen dat er kortsluiting ontstaat, wat erg gevaarlijk kan zich.

De accu's monteren

Zie voor het type accu dat op de machine kan zijn gemonteerd het deel Technische eigenschappen.

De accu's worden op de machine gemonteerd volgens één van de oplossingen in het schema (31).

Controleer aan de hand van de afmetingen van de te monteren accu's of ze in de meegeleverde kunststof houder passen.

Als de accu's te groot+zijn voor de houder, kunt u de meegeleverde geleiders gebruiken om de stabiliteit van de accurimte te garanderen.

LET OP!

Niet-verzegelde WET-accu's moeten algid in een geschikte houder worden geplaatst om te voorkomen dat er per ongeluk zuuruit kan lopen.

Monteer Niet-verzegelde WET-accu's nooit zicheren geschikte houder.

1. Activeer de parkeerrem met het pedaal (75) en de hendel (68).
2. Controller of de contactsleutel (67) is verwijderd.
3. Open de motorkap (22) en zetzsche vast met de steunstang (36).
4. Monteer met behulp van een tweede persoon en een geschikt hefsysteme de accu's (23) aan de hand van een van de oplossingen in het schema (31).
5. Sluit de accu's aan volgens het schema (31). Ontkoppel de stekker van de accu's (25) Niet.
6. Stel het type accu (WET of GEL) in, zoals hieronder worden beschreiben.

Het type gemonteerde accu instellen (WET of GEL)

1. Bij een neue machine is de fabrieksinstelling van de machine voor een accu met lood (WET). Wanner dit overeenkomt met het type gemonteerde accu, hoeft u niets in te stellen. In de andere gezallen要去 de elektronische installmentie van de machine worden ingesteld, zoals hieronder wordt aangegeven.
2. Controller of de accustekker (25) is ontkoppeld.
3. Verwijder de steunstang (36) en sluit de motorkap (22).
4. Verwijder de schroeven (A, Afb. 26) en verwijder voorzichtig het bedieningspaneel rechts (B).

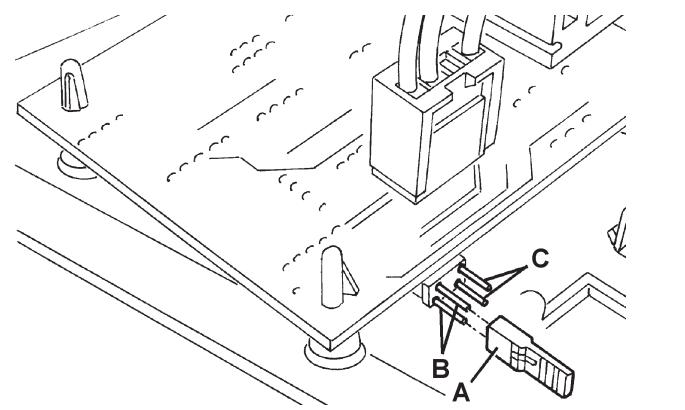

5. Zet de verbinding (A, Afb. 27) op de connectoren WET (B) voor loodaccu's of op de connectoren GEL (C) voor gelaccu's.
6. Plaats voorzichtig het bedieningspaneel rechts (B, Afb. 26) terug en bevestig het met de bijbehorende schroeven (A).
7. Open de motorkap (22), sluit de stekker van de accu's (25) aan en sluit de motorkap (22).
8. Laad eventueel de accu's op (zie de procedure in het volgende deel).

De accu's verwijderen

1. Activeer de parkeerrem met het pedaal (75) en de hendel (68).
2. Verwijder de contactsleutel (67).
3. Open de motorkap (22) enzetdeze vast met de steunstang (36).
4. Ontkoppel de connector van de accu's (25).
5. Koppel de aansluitkabels van de accu's (23) los.
6. Verwijder de eventuele hoekige geleiders of bevestigingsstangen van de accu's.
7. Controller of alle doppen (24) van de WET-accu's zijn gesloten zodate er geen bijtende vloeistof uit kan lopen.
8. Verwijder de accu's (23) met behulp van een tweede person en een geschikt hefsysteme.

S311445

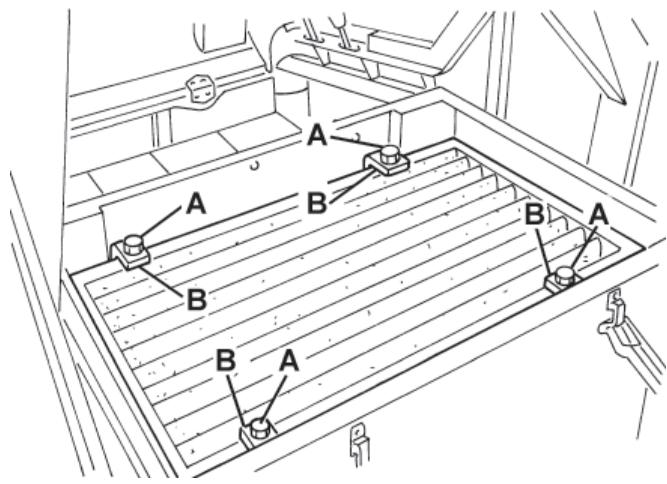

Afbeelding 26

S311446
Afbeelding 27

ACCU'S OPLADEN

LET OP!

Wanner er Ioodaccu's (WET) op de machine zijn gemonteerd, dan kan tijdens het opladen van de accu's het bijzonder explosieve waterstofgas vrijkomen. Laad de accu alleen op in een goed geventileerde ruimte en ver van open vuur. Tijdens het opladen van de accu's mag er nicht gerookit worden. Houd de motorkap geopend als de accu's worden opgeladen.

LET OP!

Letijdens het opladen van de loodaccu's (WET) goed op dat er geen vloeistof uit de accu's loopt. Deze vloeistof is een bijtende stof. Als de vloeistof in contact komt met de huid of de ogen, spoel dan overvloedig uit met water en raadpleeg een arts.

1. Zet de machine op een vlakke ondergrond en schakel de parkeerrem door middel van het pedaal (75) en de hendel (68) in.
2. Zet de contactsleutel (67) in '0'.
3. Open de motorkap (22) en zetzsche vast met de steunstang (36).
4. (Alleen voor WET-accu's) controller het peil van de elektrolyt in de accu's (23). Vul eventueel bij via de dappen (24). maar alle doppen (24) open als u de accu oplaadt. Reinig indien nodig de bovenkant van de accu's.
5. Controller of de acculader geschikt is aan de hand van de instructies op het apparaat.

De nominale spanning van de acculader is 24V

Gebruik een acculader die geschikt is voor het type accu dat is gemonteerd.

1. Ontkoppel de stekker (25) van de accu's en sluit die op de externe acculader aan.
2. Sluit de acculader aan op het stroomnet en laad de accu's op.
3. Na het opladen ontkoppelt u de acculader van het stroomnet en haalt u de stekker (25).
4. Controller het elektrolytpeil van de accu's en sluit alle doppen (24).
5. Sluit de stekker (25) van de accu's weeer aan op de aansluiting op de machine.
6. Verwijder de steunstang (36) en sluit de motorkap (22). De machine is maar voor gebruik.

CONTROLE / VERVANGING / RESETTEN VAN DE ZEKERINGEN

1. Zet de machine op een vlakke ondergrund en schakel de parkeerrem door middel van het pedaal (75) en de hendel (68) in.
2. Zet de contactsleutel (67) in '0'.
3. Open de motorkap (22) en zetzsche vast met de steunstang (36).
4. Ontkoppel de connector van de accu's (25).

Controle/ervanging van de smeltzekeringen

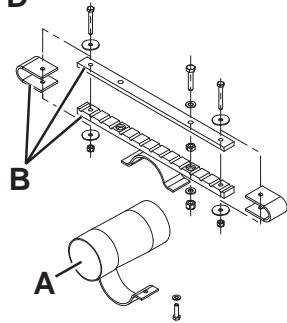

1. Verwijder de afdekking (A, Afb. 28) en noteer de standen van de zekeringen op de bijbehorende sticker.
2. Controller/verbang de betreffende zekering:tussen de volgende onderdelen (B):

Zekering F1 (30 A): Circuit sleutel
Zekering F2 (30 A): Filterschudder
Zekering F3 (30 A): Aanzuigsysteme
Zekering F4 (30 A): Hydraulische pomp
Zekering F5 (10 A): Knipperlamp (optioneel)
Zekering F6 (10 A): Bedrijfsverlichting (optioneel)
- Zekering F7 (10 A): Aandrijfmechanisme afvalcontainer
Zekering F8 (30 A): Reservezekering

Controle/ervanging van de hoofdzekeringen

1. Verwijder de schroef (C, Afb. 28) en verwijder daarna de afdekking (D).
2. Verwijder de moeren (E).
3. Controller/ervang de hoofdzekering F0 (150 A) (F).

Controle van de herbruikbare zekeringen

1. Controller of de betreffende zekering tussen de volgende zekeringen is uitgeschakeld; reset de zekering nadat u hebigt gewacht totdat de betreffende motor was afgekoeld:

2. Zekering FA (H, Fig. 28): Herbruikbare zekering motor zijborstel rechts

3. Zekering FB (I): Herbruikbare zekering motor zichborstel links (optioneel)
4. Zekering FC (G): Herbruikbare zekering voor de motor van de hoofdorstel

Montage

1. Monteer de onderdelen wee in de omgekeerde volgorde van demontage.

Afbeelding 28

S311447

STORINGEN LOKALISEREN

Probleem	Waarschijnlijke oorzaak	Oplossing
Wanner u de contactsleutel (67) op 'I' zet, gaat het display Niet aan en werkde machine Niet.	De stekker van de accu's (25) is ontkoppeld.	Sluit de stekker van de accu's weeer aan.
	De zekering F1 en/of F0+zijn gesprongen.	Controleer de zekeringen.
De machine beweegt nicht als het gaspedaal worden ingedrukt.	Het gaspedaal worden ingedrukt verwijl de contactsleutel op 'I' worden gezet.	Zet de contactsleutel in '0' en daarna in 'I'onder het gaspedaal te drukken.
De hoofdborstel werkt nicht.	De herbruikbare zekering (26) is gesprongen.	Wacht totdat de motor van de hoofdborstel is afgekoeld en reset daarna de zekering (26) door de betreffende knop in te drukken.
De zichborstels werken nicht.	De herbruikbare zekering van de zichborstel rechts (27) of de zichborstel links (28) is gesprongen.	Wacht totdat de motor van de zichborstel is afgekoeld en reset daarna de zekering (27) of (28) door de betreffende knop in te drukken.
De machine werkct alleen in stilstand, maar gaat uit als hij moet bewegen en het rode lampje knippert.	Lege accu's	Laad de accu's op. Wanner het probleem zo Niet worden opgelost, verwangt u de accu's.
De accu's gaan snel leeg.	De accu's� Niet meer efficiën.	Vervang de accu's. Monteer eventueel accu's met een grotere capaciteit (Zie het onderdeel Technische eigenschappen).
De machine verzamelt weinig stof/vuil.	Het aanzuigsysteme is UIT.	Schakel het aanzuigsysteme in met de schakelaar (56).
	Het stofffilter is verstopt.	Reinig het stofffilter met behulp van de filterschudder of demonteer het filter.
	De afvalcontainer is vol.	Leeg de afvalcontainer.
	De flaps zich Niet goed afgesteld of kapot.	Stel de flaps af of verwang ze.
	De borstels zich Niet goed afgesteld.	Stel de borstels in hoogte af.
De afvalcontainer gaat Niet omhoog.	Het oliepeil van het hydraulisch systeme is Niet juist.	Controleer het oliepeil van het hydraulisch systeme in de tank (41).
	Zekering F4 of F7 is gesprongen.	Vervang zekering.
De afvalcontainer kantelt nicht.	Zekering F7 is gesprongen.	Vervang zekering.
	De afvalcontainer staat te laag.	Breng de afvalcontainer hoog tot minstens 300 mm vanaf de grond.
De afvalcontainer gaat Niet omlaag.	De afvalcontainer is Niet waar in de horizontale stand gezet na het kantelen.	Zet de afvalcontainer weir in de horizontale stand na het kantelen.
	In bepaalde klimaten kan de olie van het hydraulisch systeme langzaam door de veiligheidsklep lopen.	Wacht enkele seconden tot de olie van het hydraulisch systeme wegstroomt.
De filterschudder werkt nicht.	Zekering F2 is gesprongen.	Vervang zekering.

Neem voor meer informatie contact op met de servicecentra van Nilfisk. Zij beschikken over de werkplaatshandelieing.

VERWIJDERING

Als de machine worden afgedankt, moet hij maar een bevoegd verwijderingbedrijf worden gebracht.

Voordat de machine wordt afgedankt, moeten de volgende materialen worden verwijderd en gescheiden enervolgens volgens de geldende milieunormen maar de betreffende afvalverwerkingsbedrijven worden gebracht:

Accu's
Polyester stofffilter
Hoofdborstel en zijborstels
- Olie hydraulisch system
- Filter voor olie hydraulisch systeme
Kunststoff leidingen en onderden
Elektrische en elektronische onderdelen (^*)

(*) Raadpleeg met name voor het afldanken van elektrische en elektronische onderdelen uwplaatselijkke Nilfisk-kantoor.
