GEBRUIKSAANWIJZING SR 1601 LPG3 NILFISK

De nummers:tussen haakjes verwijzenaar de onderdelen die worden weergegeven in het hoofdstuk Beschrijving van de machine.

DOEL EN INHOUD VAN DEZE HANDLEIDING

In deze handleiding staat alle informatie die de bediener nodig heeft om deze machine op de juiste en veiligste manier te gebruiken. Er staat informatie in over technische aspecten, de verilgheid, de werkung, het stoppen, het onderhoud, de verwangingsonderdelen en het verwijderen van de machine.

De bedieren en bevoegde monteurs die met deze machine werkken, moeten de instructies in deze handleiding zorgvuldig lezen, voordat ze met de machine aan het werk gaan. Neem bij twijfel over de juiste interpretatie van de instructies contact op met Nilfisk voor meer uitleg.

BETREFFENDE PERSONEN

Deze handleiding is bestemd voor de bediener van de machine en de technici die verantwoordelijk zijn voor het onderhoud van de machine.

De bedierenogenen handelingen uitvoeren die alleen door bevoegde monteurs uitgevoerdogen worden. Nilfisk is nicht verantwoordelijk voor schade die is ontstaan uit het negeren van dit verbod.

OPBERGEN VAN DE HANDLEIDING

De instructiehandleiding moet in de juiste houder bij de machine worden opgeborgen. Er mogen geen vloeistoffen of andere materialen bij komen zodat de handleiding goed leesbaar blijft.

CONFORMITEITSVERKLARING

De conformiteitsverklaring die bij de machine worden geleverd is een verklaring dat de machine voldoet aan de geldende wetgeving.

OPMERKING

Twee kopieën van de oorspronkelijke EG verklaring van overeenstemming zijn verstrekt samen met de machinedocumentatie.

IDENTIFICATIEGEGEVENS

Het serienummer en model van de machine staan op het identificatieplaatje (10) op het chassis.

Het productiejaar van de machine wordt in de conformiteitsverklaring aangegeven. Het productiejaar kan ook worden afgeleid uit de eerste twee cijfers van het serienummer van de machine.

Het serienummer en het model van de motor staan op het plaatje (31).

Deze informatatie heeft u nodig voor verwangingsonderdelen voor de machine en de motor. Gebruik de onderstaande ruimte om de identificatiegegevens van de machine en de motor op te schrijven.

Model MACHINE

Serienummer MACHINE

Model MOTOR

Serienummer MOTOR

ANDERE GEBRUIKERSHANDLEIDINGEN

• Handleiding van de motor, bij de uitrusting van de machine, vormt een integraal deel van deze handleiding.
  Daarnaast zich de volgende handleidingen leverbaar:
• Catalogus met verrangingsonderdelen (behoort tot de uitrusting van de machine)
• Werkplaatshandleiding (te raadplegen bij de servicecentra van Nilfisk)

VERVANGINGSONDERDELEN EN ONDERHOUD

Als er onderhouds- of reparatiewerkzaamheden aan de machine nodig+zijn, moet u deze door bevoegd personeel of bij de servicecentra van Nilfisk latent uitvoeren. Er月至en alieen originele verrangingsonderdelen en accessoires worden gebruikt. Als u hulp nodig hebft of verrangingsonderdelen en accessoires wilt bestellen bij Nilfisk, zorg dan dat u het model en het serienummer algtd bij de hand heeft.

MODIFICATIES EN VERBETERINGEN

Nilfisk streett aan een constante perfectie van once producten en we behouden ons hetrecht voor modificaties en aanpassingen aan te brengen indien wij die nodig achten. U bent nicht verplicht deze modificaties of verbeteringen door te voeren op een erder aangeschafte machine.

Eventuele aanpassingen en/of toevoeging van accessoires moeten expliciet worden goedgekeurd en uitgevoerd door Nilfisk.

BEDRIJFSCAPACITEIT

Deze veegmachine is ontwikkeld en gebouwd voor het reinigen/vegen van gladde, solide vloeren en voor het verzamelen van stof enkleine vuildeeltjes in privé- en bedrijfsruimten onder gecontroleerde veilige omstandigheden door een bevoegde bediener.

ALGEMENE OPMERKINGEN

Alle verwijzingen aan voorwaarts, achefterwaarts, vór, rechts, links ofchter in deze handleiding zichn vanuit de bediener in zich rijpositie op de stoel bekeken (32).

VERPAKKING VERWIJDEREN/AFLEVERING

Controleer de verpakking en de machine op het moment van aflevering nauwkeurig op schade. Als u beschadigingen heeft aangetroffen, bewaart u de verpakking dan zoals u deze van de transporteur heeft ontvangen. Neem onmiddelijk contact op met de transporteur om een verzoek tot schadevergoeding in te vullen.

• Controller of de uitrusting van de machine overeenkomt met de volgende lijst:

• Gebruiksaanwijzing van de veegmachine

• Handleiding van de motor

• Catalogus met verrangingsonderdelen van de veegmachine

• Als u de verpakking hebt verwijderd, verwijder dan de houten blokken bij de wielen.

• Controleer het peil van de koelvloeistof en de motorolie.
• Controller het peil van de hydraulische olie.
  Volg de instructies in het deel Machine gebruiksklaar maken' en vul daarna brandstof bij.
• Plaats een helling bij het voorste deel van de pallet.
  Lees aandachtig de instructies in de hoofdstukken 'Opstelling en controle- en bedieningspaneel' en 'Gebruik van de machine' en start de motor.

LET OPI!

Zet de veegmachine met de grootste zorg in werking.

Zorg dat u alle instructies voor het gebruik perfect kent voordat u met de machine aan het werk.gaat.

Neem bij vragen contact op met uw supervisor of met de Nilfisk-dealer bij u in de buurt.

Als de veegmachine Niet goed werk, probeer het probleem Niet zich te verhopen tenzij uw supervisor dit hebft geadviseerd. Neem contact op met een gekwalificeerde monteur van het bedrijf of vraag om assistentie bij de Nilfisk-dealer zatat de juiste maatregelen voor de machine kutten worden genomen.

Wees vier voorzichtig bij het gebruik van deze machine. Stropdassen, ruime kledingsstukken, lange haren, ringen en armbanden können in de bewegende onderdelenterechtkommen.

Voordat u werkzaamheden aan de machine uitvoert, moet u de contactsleutel (64) maar 'O' draaien, de sleutel verwijderen, de parkeerrem inschakelen en de accu loskoppelen.

Gebruik uw gezonde verstand, houd u aan de veiligheidsvoorschriften en let goed op alle gele stickers op de machine.

Laat de machine langzaam rijden op hellende oppervlakken. Als u omlaag rijdt op hellende oppervlakken, houd de rijsnelheid dan onder controle met het rempedaal (35).

Stuur Niet op hellende oppervlakken; blij in een rechte vrijden, zowel omhoog als omlaag.

De maximale hellingsgraadijdens het transport bij een model met 3 cilinders is 15% .

VEILIGHEID

De volgende symbolen worden gebruikt om möglichk gevaarlijke situatives aan te gehen. Lees deze informatatie altijd aandachtig door en neem de nodige voorzorgsmaatregelen om personen en voorwerpen te beschermen.

De medewerking van de bediener is van essentieel belang om ongelukken te voorkomen. Geen enkelpreventieplan ter voorkoming van ongevallen is effectief zonder de volledige medewerking van de persoon die direct verantwoerdelijk is voor de werkung van de machine. De meeste ongevallen die zich binnen een bedrijf, op de werkvloer of op locatie voordoen, worden zerooorzaakt door het Niet naleven van enkele elementaire veiligheidsmaatregelen. Een oplettende en voorzichtigte bediener is de Beste garantie gegen ongevallen en is het meest efectief in elk preventieplan.

GEBRUIKTE SYMBOLEN

GEVAAR!

Dit symbol geeft een gevaar met möglichd dodelijk afloop voor de bediener aan.

LET OP!

Dit symbol geeft een möglichk risico op letsel voor personen of schade aan voorwerpen aan.

WAARSCHUWING!

Dit symbolism geeft een waarschuwing of opmerking aan over de werking van de sleutel of van de gebruiksfuncties. Lees de blokken tekst die met dit symbolism়n gemarkeerd zorgvuldig door.

OPMERKING

Dit symbol geeft een waarschuwing aan over de werkig van de sleutel of van de gebruiksfuncties.

ADVIES

Dit geeft aan dat de bedienershandleiding moet worden geraadpleegd voordat er een handeling worden uitgevoerd.

ALGEMENE INSTRUCTIES

Hierna volgen waarschuwingen en specifieke aandachtspunten om möglichke schade aan de machine of letsel bij Personen te voorkomen.

GEVAAR!

• Koolmonoxide (CO) kan hersenletsel of zelfs dodelijk letsel veroorzaken.
• De interne verbrandingsmotor van deze machine stoot koolmonoxide UIT.
• Adem geen uitlaatgassen in.
• Gebruik alleen in afgesloten ruimte wanner er voldoende ventilatie en een tweede person aanwezig zijn.

GEVAAR!

• Voordat er reinigings- of onderhoudswerkzaamheden, verrangingen van onderdelen of omzettingen maar andere functies worden uitgevoerd,要去 u eerst de contactsleutel (of startsleutel)uit het contactslot verwijdersen, de parkeerrem inschakelen en de accu loskoppelen.
• Deze machine mag alleen worden gezruikt door personen die op de juiste manier zich geinstrueerd.
• De stuurbewegingen moeten met zeer lage snelheid worden uitgevoerd. Vermijd: plotselinge stuurbewegingen, vooral op hellende wegen; sturen met de afvalcontainer omhoog.
  Zet de afvalcontainer nooit omhoog op een hellende ondergrond. De machine is minder stabel op hellende oppervlakken of als de afvalcontainer vol is. Controller regelmatig de bandenspanning.
• Wonneer u in de buurt van elektrische onderdelen werkt, verwijder dan al uw sieraden.
  Zorg dat er geen vonden, vlammen of rokende/gloeende materielen bij de accu's in de buurt komen. Bij normala gebruik van de machine kuren er explosieve gassen vrij komen.
• Werk nooit onder een omhoog gebrachte machine als deze nicht voldoende worden ondersteund door verilgheidssteunen.
• Als u onder de geopende klep van de afvalcontainer要去, controlleren dan of de klep Niet per ongelukRCTDicht kan gaan.
• Gebruik deze machine nicht in ruimten waar schadelijke, gevaarlijke, ontvlambare en/of explosieve stoffen, vloeistoffen of dampen aanwezig়. Deze machine is Niet geschikt voor het opzuiigen van stoffen die gevaarlijk voor de gezondheid konnen়.
  Let op: de brandstof is zeerlicht ontvlambaar.
• Roken en open vuur in ruimten waar diesel worden bijgewuld of opgeslagen is verboden.
  Vul de brandstof altijd buiten of in een goed geventileerde ruimte bij met de motor uitgeschakeld.
• Zet de motor uit en LAST deze enkele minuten afkoelen voordat u de dop van de brandstoftank losdraait.
• De brandstof要去 uitzetten en daemon mag de tank nicht verder dan 4 cm onder de rand van de vulmond worden bijgevuld.
• Controleer na het bijvullen van de brandstof of de dop van de brandstoftank goed is afgesloten.
• Wanner erijdens het tanken brandstof maar buiten loopt, moet u alle brandstof verwijderen en de dampen latent oplossen voordat u de motor start.
  Zorg dat er geen brandstof op de huid kommt en dat u de dampen nicht inademt. Hou buiten bereik van kinderen.
• Laat de motor Niet kantelen tot een hoek waar bij de brandstof maar buiten kan lopen.
• Als de machine worden vervoerd, mag de brandstoffank Niet vol zijn.
  Zet geen voorwerpen op de motor.
  Schakel de motor uit voordat u er werkzaamheden aan uitvoert. Ontkoppel de minpool van de accu om te voorkomen dat de motor per ongeluk worden ingeschakeld.
  Zie ook de VEILIGHEIDSVOORSCHRIFTEN in de handleiding van de motor, die een integraal deel vormt van deze handleiding.
• Als de machine van loodaccu's (WET) is voorzien, mag de machine zichniet meer dan 30^ ten opzichte van de vlakke grond worden gekanteld. Anders kan de uiterst corroderende vloeistofuit de accu lopen. Als de machine bij onderhoudswerkzaamheden moet worden gekanteld,要去en eerst de accu's worden verwijderd.
• Gebruik de machine nicht bij gaslekken. Koppel de brandstofslang los en verrang de LPG-tank. Als er gaslekkage is, koppelt u de brandstofslang los en neemt u contact op met een servicecentrum van Nilfisk.

LET OPI!

Lees voordat u onderhouds- of reparatiewerkzaamheden aan de machineuitvoert alle instructies zorgvuldig door.
- Als u in de buurt van of aan het hydraulische system werkt, draag dan altijd beschemende kleding en een veiligheidsbril.
- Let op de hete onderdelen als u in de buurt van de motor, de uitlaat, het spruitstuk en de radiateur werkt.
- Neem alle nodige voorzorgsmaatregelen om te voorkomen dathaar, sieraden en losse kledingstukken vast komen te zitten in de bewegende delen van de machine.
- Verwijder de contactsleutel om Niet-geauthoriseerd gebruik van de machine te voorkomen.
- Een machine die onbeheerd worden achtergelaten, moet worden vast gezet om onverwachte bewegingen te voorkomen.
- Gebruik de machine Niet op oppervlakken met een grotere hellingshoek dan aangegeven op de machine.
- Gebruik alleen de borstels die bij de machine worden geleverd of in de gebruiksaanwijzing worden vermeld. Het gebruik van andere borstels kan de verilgheid in gevaar brengen.
- Sluit voordat u de machine gebruikt alle afdekkingen en/of kleppen.
- Gebruik de machine alleen in voldoende verlichte ruimten.
- Als de machine worden gebruikt in de nabijheid van andere Personen, naast de bediener zich, dan is het noodzakelijk het zwaailicht en de zoemer voor afterwardsrijden (optioneel) in te schakelen.
- - Was de machine Niet met directe waterstralen, een hogedrukspuit of met bijtende materialen.
- Gebruik geen perslucht om de machine te reinigen, met uitzondering van de filters (zie het betreffende deel).
- Let er bij het gebruik van de machine op dat er zich geen mensen, met name kinderen, in het werkgebied van de machine bevinden.
Zet geen flessen vloeistof op de machine; gebruik waaroor de houder voor flesjes en blikjes.
- De opslagtemperatuur van de machine要去ussen 0^ en +40^ liggen.
- De temperatuur要去 bij gebruik van de machine:tussen de 0^ en +40^ liggen.
- De vochtigheidsgraad moet:tussen 30% en 95% liggen.
Zorg algtd dat de machine niet in de zon, regen of andere weersomstandigheden staat, zowel in werking als bij stilstand. Plaats de machine op een beschemde, droge plaats. deutsche machine is alleen voor gebruik onder droge omstandigheden; de machine mag dus nicht worden gebruikt of opgeslagen onder vochtige omstandigheden.
- Gebruik de machine nicht als vervoermiddel of voor slepen/duwen.
- Laat de borstels Niet werken als de machine stilstaat om schade aan de vloer te voorkomen.
- Gebruik bij brand een poederbrandblusser. Gebruik geen water.
Stoot Niet gegen kasten of stellingen, zeker als de kans bestaat dat er voorwerpen konnen omvallen.
- Pas de bedrijfssnelheid aan de oppervlakken aan.
- Vermijd plotseling stoppen als de machine omlaag rijdt. Vermijd scherpe bochten. Laat de machine bij het afdalen met een lagere snugheid rijden.
- Deze machine is nicht geschikt voor gebruik op staat of openbare wegen.
- Verwijder om geen enkele reden de beschermingen van de machine.
- Houd u strikt aan de aanwijzingen bij gewone onderhoudswerkzaamheden.
- Verwijder of verander geen plaatjes van de fabrikant op de machine.
- Als u afwijkingen in de werking van de machine vermoedt, controller dan of deze nicht worden veroorzaakt door gebrek aan dagelijks onderhoud. Als dat Niet het geval is, roept u de hulp in van bevoegd personeel of van een bevoegd servicecentrum.
Vraag bij verwanging van onderdelen om ORIGINELE verwangingsonderdelen bij een bevoegd leverancier en/of bevoegde detailhandelaar.
- Uit veiligheidsoverwegingen en voor een correcte werkung van de machine要去 het onderhoud dat in het betreffende hoofdstuk in deze handleiding worden aangegeven voor bevoegt personeel of bij een servicecentrum worden uitgevoerd.
- Laat de machine als hij worden afgedankt Niet onbemand staan vanwege de giftige en/of schadelijke materialen (accu, kunststof, etc.). Deze要去en volgens de voorschriften maar de waaroor bestemde verzamelplaatsen worden gebracht (zie het hoofdstuk Verwijdering).
- Tijdens de werkking van de motor worden de demper warm; raak de demper nooit aan als hij warm is om brandwonden of brand te voorkomen.
- Laat de motor nooit draaien met onvoldoende olie, want dat kan ernstige schade veroorzaken. Controller het oliepeil bij een uitgeschakelde motor verwijl de machine horizontaal staat.
- Laat de motor nooit zonder luchtfilter draaien, odomat dit schade kan veroorzaken.
- Technische werkzaamheden aan de motor要去en algid door een bevoegd dealer worden uitgevoerd. Gebruik voor de motor alleen originele verwangingsonderdelen of equivalenten ervan. Het gebruik van verwangingsonderdelen van een mindere kwaliteit kan de motor ernstig beschadigen.
Zie ook de VEILIGHEIDSVOORSCHRIFTEN in de handleiding van de motor, die een integraal deel vormt van deze handleiding.

VEILIGHEIDSSTEUN VAN DE AFVALCONTAINER

WAARSCHUWING!

Voordat er onderhoudswerkzaamheden onder of naast de opgeheven afvalcontainer kuren worden uitgevoerd, moet u de blokkeerhendel (39) maar achefteren trekken zodate de veiligheidssteun van de afvalcontainer (5) in de juiste stand staat. De veiligheidssteun zorgt dat de afvalcontainer (5) in de stand omhoog blijft staan zodate er werkzaamheden onder de container zich kuren worden uitgevoerd. Vertrouw nooit alleen op de hydraulische onderdelen van de machine voor het veilig ondersteunen van de afvalcontainer.

DE MACHINE MET DE KRIKKEN OMHOOG ZETTEN

LET OPI!

Werk nooit onder de machine zonder dat de veiligheidssteunen of -blokken onder de machine zichn geplaatst.

Als u de machine met behulp van krikken omhoog wilt zetten, moet u de krikken op de aangewezen plekken plaatsen (zet de krikken Niet onder de afvalcontainer) - zie de hefpunten met behulp van krikken (8).

TRANSPORT VAN DE MACHINE

LET OPI!

Controleer voordat de machine op een vrachtwagen of afgedekte aanhanger worden vervoerd of:

• Alle toegangsdeuren goed zich gesloten.
• De machine stevig is bevestigd.
• De parkeerrem van de machine is ingeschakeld.

DUW-/TREKBEWEGING VAN DE MACHINE

Voor de functies van de machine is de hydraulische pomp (45) uitergerust met een deblokkeerschroef voor het aandrijvingssystem. Het system voorkomt schade aan het hydraulische systeem als de machine over korte afstanden worden gesleegt/geduwd zonder het gebruik van de motor.

Voor toegang tot de deblokkeerschroef moet u de klep van de motorruimte (1) met de deblokkeerknop (25) openen en de hydraulische pomp (45) in het voorste deel van de motor (44) lokaliseren.

Draai de verzonken zeshoekschroef (A, Afb. 1) een halve slag linksom om de hydrostatische blokkering tussen de motor en pomp los te halen.

WAARSCHUWING!

De hydraulische pomp kan beschadigd raken als de machine worden geduwd verwijl de schroef voor de hydraulische pomp in de normale bedrijfsstand (geblokkeerd) staat.

OPMERKING

Als de schroef in de deblokkeerfunctie blijft staan, kan de hydraulische pomp de beweging van de machine nicht bepalen.

OPMERKING

Duw of sleep de machine stapvoets (3-4,5 km/u) en alleen over korte afstanden.

Als de machine over een langere afstand要去 worden verplaatst, zeit dan de aangedreten wielen omhoog op een geschikte trolley.

Als de machine nicht meer hooft te worden geduwd/gesleep, draait u de cilinderkopschroef met binnenzeskant een halve slag rechtsom om de hydraulische functies wee ter herstellen.

Afbeelding 1

P100320

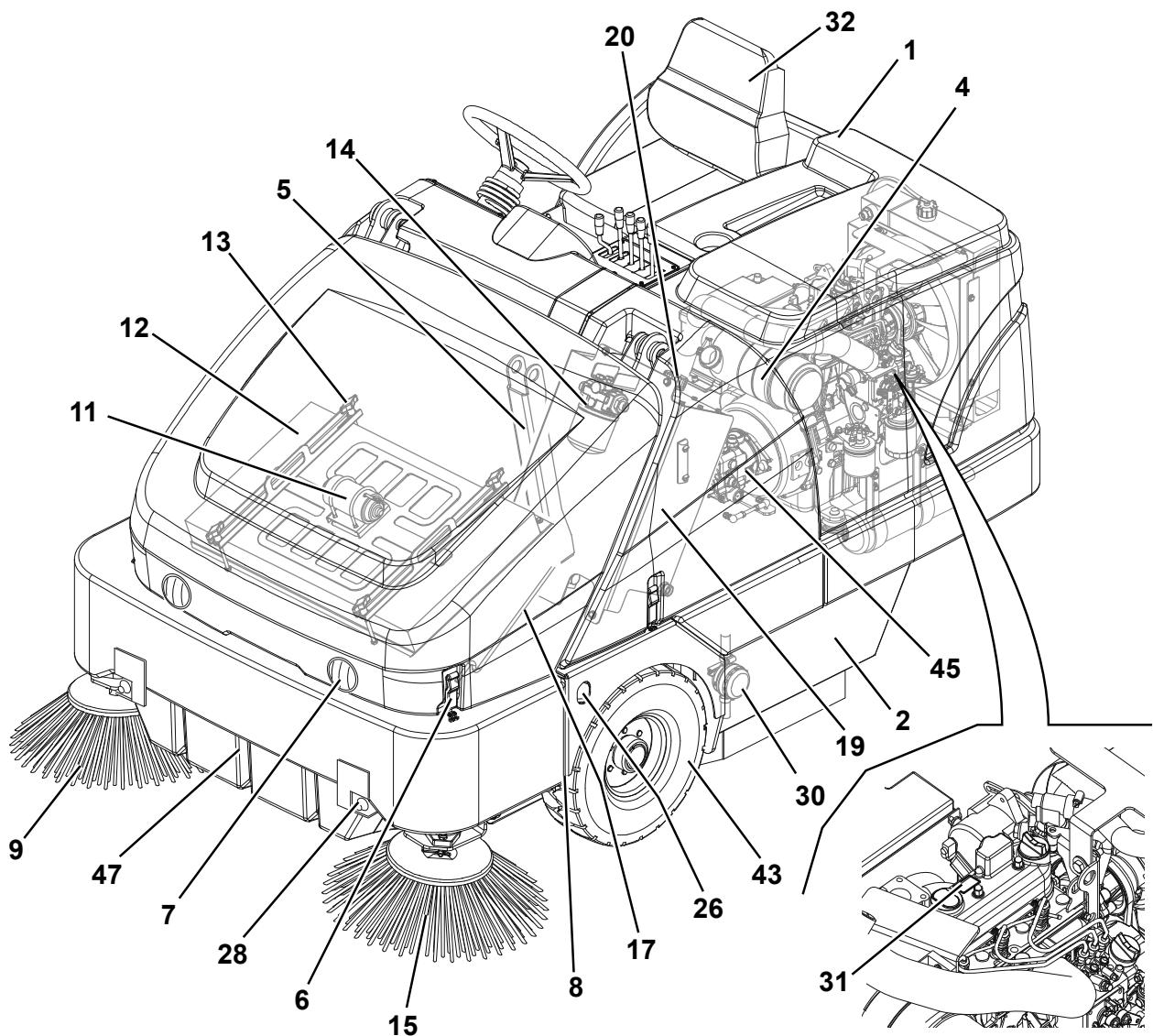

BESCHRIJVING VAN DE MACHINE BOUW VAN DE MACHINE

1. Klep motorruimte
2. Linkerpaneel voor toegang tot hoofdborstel
3. Accu
4. Klep zijkant links of watertank installment voor stofbestrijding (optioneel)
5. Veiligheidssteun afvalcontainer
6. Slot klep afvalcontainer
7. Bedrijsverlichting (optioneel)
8. Hefpunten met krik (het achefterste punt bevindt zich onder de radiateur van de motor)
9. Zijborstel rechts
10. Plaatje met serienummer / technische gegevens / conformiteitsmarkering
11. Filterschuddereenheid paneelfilter
12. Filter voor controle stof afvalcontainer
    Paneelfilter (standaard)
    Zakfilter (optioneel)
13. Bevestigingshendel voor filterschuddereenheid
14. Filter voor hydraulische olie

15. Zijborstel links (standaard op SR 1601 MAXI)

16. Klep afvalcontainer

17. Steunstang klep afvalcontainer
18. Toegangspaneel rechts voor demontage/ervanging hoofdborstel
19. Reservoir voor hydraulische olie
20. Dop reservoir hydraulische olie
21. Brandstoftankdop
22. Brandstofreservoir
23. Dopateur
24. Luchtfilter motor
25. Deblokkeerknop klep motorruimte
26. Verankeringspunten (3)
27. Service-indicator luchtfilter
28. Verstuivers water voor installmentiekoor stofbestrijding (optioneel)
29. Dop waterreservoir voor installmentie voor stofbestrijding (optioneel)

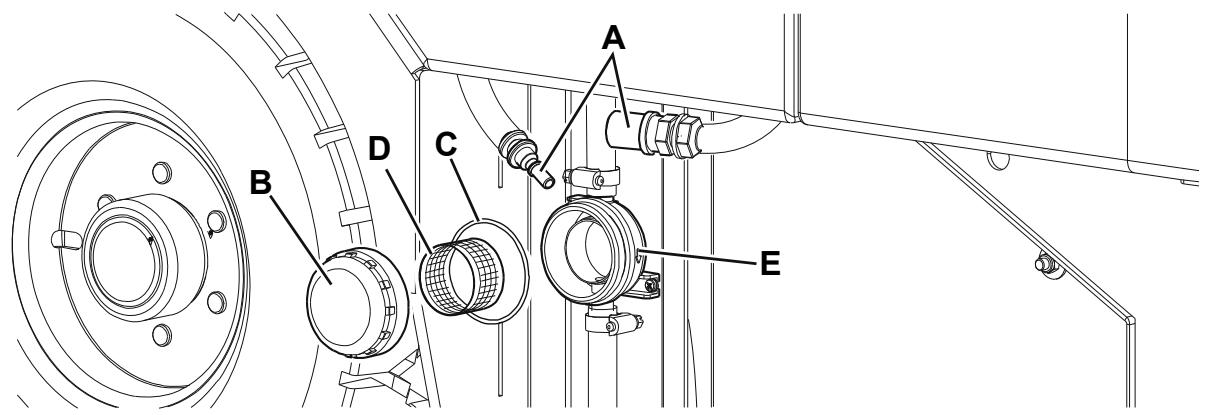

30. Waterfilter (optioneel)
31. Plaatje met model en seriENUMmer van de motor

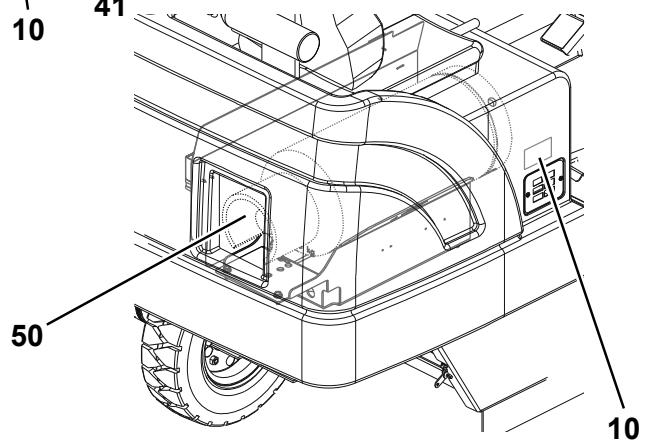

OPBOUW VAN DE MACHINE (ervolg)

1. Bestuurdersstoel

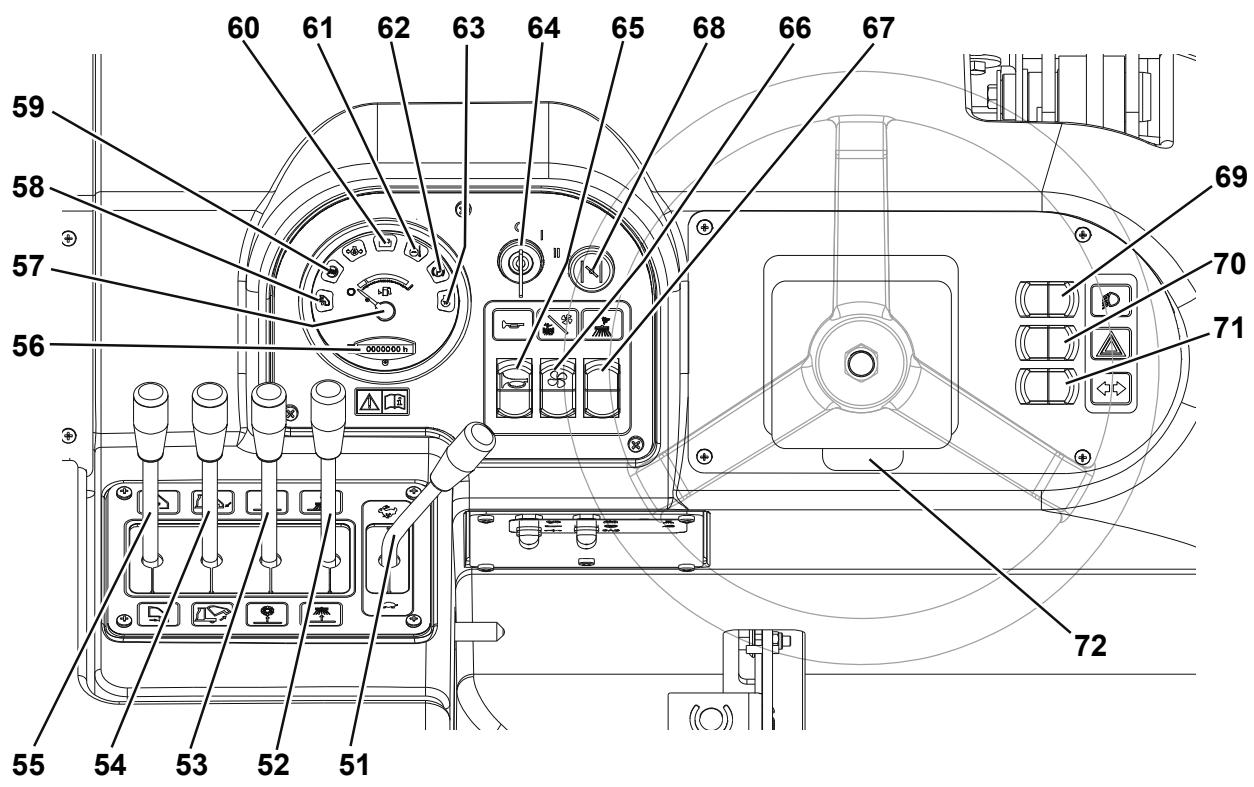

2. Bedieningspaneel (zie volgende deel)

3. Stur

4. Rempedaal

5. Pedaal parkeerrem (Tegelijerkijd gebruiken met het rempedaal voor de blokkering/deblokkering van de parkeerrem)

6. Pedaal voor rijbeweging vooruit/achteruit

7. Paneler herbruikbare zekeringen (zie het deel De zekeringen controleren/vervangen/resetten)

8. Blokpeerhendel vigilheidssteun afvalcontainer

9. Trek dezeaarachterenomde steun teblokkeren

10. Trek deze waar voren om de steun te deblokkeren

11. Stelhendel voor bestuurdersstoel

12. Aanzuigrooster motor
13. Sturend aangedreven acheterwiel
14. Voorwielen
15. Motor
16. Hydrausische pomp
17. Radiateur motorkoelvloeistof/koeling hydraulische olie
18. Afvalcontainer
19. Zekeringen (zie het deel Controle/ervanging/resetten van de zekeringen)
20. Brandblusser (optioneel)
21. LPG-tank

P100318

OPSTELLING EN CONTROLE- EN BEDIENINGSPANEL

1. Hendel mortoroerental (stationair/maximaal)

(Stand waar voren) motor op bedrijfstoerental
- (Stand waarachten) motor op stationair toerental

1. Hendel zijborstels

(Stand 'vooruit') zijborstel omlaag
- (Stand 'achteruit') zichborstel omhoog

1. Hendel hoofdborstel

2. (Stand 'vooruit') hoofdborstel omlaag

3. (Stand 'achteruit') hoofdborstel omhoog

4. Hendel afvalcontainer

(Stand 'vooruit') afvalcontainer omlaag
- (Stand 'achteruit') afvalcontainer omhoog

1. Hendel voor losklep afvalcontainer

2. (Stand 'vooruit') losklep open

3. (Stand 'achteruit') losklep open

4. Urenteller

5. Brandstofmeter

6. Controlelampje oververhitting afvalcontainer
7. Controleampje filter afvalcontainer verstopt
8. Controlelampje accu

9. Controlelampje oververhitting motorkoelvloeistof

10. Controlelampje parkeerrem

11. Controlelampje voorverwarming bougies

12. Contactsleutel:

13. In de stand 'O' stopt de motor en worden alle functies van de machine uitgeschakeld.

14. Als de sleutel maar 'I' worden gedraaid, worden de diverse functies van de machine ingeschakeld.
    In de stand 'Il' start de motor. Als de motor is gestart, moet u de sleutel loslaten; de sleutel gaat dan terug maar de stand 'I'.

15. Schakelaar voor akoestisch waarschuwingssignaal

16. Schakelaar voor de aanzuigventilator/filterschudder

(Laagste stand) activering filterschudder
- (Hoogste stand) activering aanzuigventilator en stofregeling

1. Schakelaar installmentie voor stofbestrijding (optioneel)
2. Startmechanisme voor koude motor (alleen voor LPG3 en P3)

3. Schakelaar bedrijfsverlichting (optioneel)

4. Schakelaar noodverlichting (optioneel)

5. Schakelaar richtingaanwijzers (optioneel)
6. Hendel voor afstelling stuur (optioneel, standard op SR 1601 MAXI)

P100319

ACCESSIONS / OPTIES

Naast de onderdelen van de standarduiitvoering kan de machine worden uitergerust met de volgende accessoires, volgens het gebruik van de machine:

Armleuningen stool
Zachte cabine
Pieper awhileuitrijden
Veiligheidsgordel
Brandblusser
Zakfilter van polyester
- Stoffilter van polyester (water proof)
Stofneerslagsystem (standaard op SR 1601 MAXI)
Knippperlampje
Bedrijsverlichting
Voorverlichting
- Achterbumpers
- Bescherming afvalcontainer
Bescherming zichborstels

• Bovenste bescherming dak
  Buitenspiegels
• Antigroevenwielen
• Geveerde stoel
  Sensorverstopt filter
  Zijborstel links (standaard op SR 1601 MAXI)
• Hoofd- en zijborstels met hardere of zachtere haren dan de standardborstel
  Antislipmat
• Beschemkap
• Verstelbaar stuur (standaard op SR 1601 MAXI)
• Onderste bescherming afvalcontainer
• Plaat bestuurdersstoel

Neem voor meer informatie over de hierboven genoemde optionele accessoires contact op met uw leverancier.

Afmetingen en gewichten	SR 1601 D3	SR 1601 LPG3	SR 1601 P3
Breedte van het reinigingsvlak met hoofdborstel	900 mm (35,5 in)
Breedte van het reinigingsvlak met een zijborstel	1.250 mm (49,25 in)
Breedte van het reinigingsvlak met twee zijborstels (standaard op SR 1601 MAXI)	1.600 mm (63 in)
Lengte machine	2.220 mm (87,5 in)
Breedte machine (naven borstels)	1.320 mm (52 in)
Maximale hoogte machine	1.460 mm (57,5 in)
Maximale hoogte machine met dak (optioneel)	2.000 mm (79 in)
Minimale hoogte van de grond (zonder flaps)	110 mm (4,25 in)
Maximale hefhoogte voor afvalcontainer	1.590 mm (62,5 in)
Afmetingen hoofdborstel (diameter x lengte)	310 x 900 mm (12,2 x 35,5 in)
Diameter zijborstel	550 mm (21,5 in)
Bandenspanning	6 bar (85 psi)
Nuttig vermogen	365 kg (800 lb)
Gewicht vooras in beweging	535 kg (1.180 lb)
Gewicht achteras in beweging	410 kg (905 lb)
Totaalgewicht van de machine, in werkung (zonder bediener)	945 kg (2.085 lb)
Totale massa	1.310 kg (2.885 lb)
Gewicht machine bij verzending	1.000 kg (2.204,6 lb)

Gegevens oliën	SR 1601 D3	SR 1601 LPG3	SR 1601 P3
Inhoud brandstoftank	35 l (14 USgal)	-	35 l (14 USgal)
Inhoud oliereservoir hydraulisch system	25 l (26,5 qt)
Inhoud oliepan (*)	5,1 l (5,4 qt)	3,4 l (3,59 qt)
Type motorolie (**)	SAE 10W-30
Hoeveelheid motorkoelvloeistof (**)	4 l (4,2 qt)

() Zie voor de overige gegevens/waarden van de motor de betreffende handleiding van de motor.
(*) Raadpleeg voor de eigenschappen van de motorolie, de koelvloeistof en de tabel met referentiespecificaties de handleiding van de motor.

Prestaties	SR 1601 D3	SR 1601 LPG3	SR 1601 P3
Maximale voorwaartse snelheid (alleen voor verplaatsing)	12 km/h (7,5 mph)
Maximale hellingsgraad in gebruik	20% (11°)
Maximale hellingshoek	25% (14°)
Minimale draaicirkel	1.530 mm (60,2 in)
Geluidsdruk op hetoor van de bestuurder (ISO 11201, ISO 4871, EN 60335-2-72) (LpA)	69,2 ±3 dB(A)
Geluidsvermogen geprodueerd door de machine (ISO 3744, ISO 4871, EN 60335-2-72) (LwA)	82 dB(A)
Trillingsniveau op de arm van de bestuurder (ISO 5349-1, EN 60335-2-72)	< 2,5 m/s2
Trillingsniveau op het lichaam van de bestuurder (ISO 2631-1, EN 60335-2-72)	< 0,5 m/s2
Inhoud afvalcontainer	Theoretisch: 315 l (11,25 cu⋅ft)Werkelijk: 226 l (8,00 cu⋅ft)
Maximale belasting afvalcontainer	363 kg (800 lb)
Inhoud reservoir stofneerslagsystem (standaard op SR 1601 MAXI)	45 l (11,9 USgal)

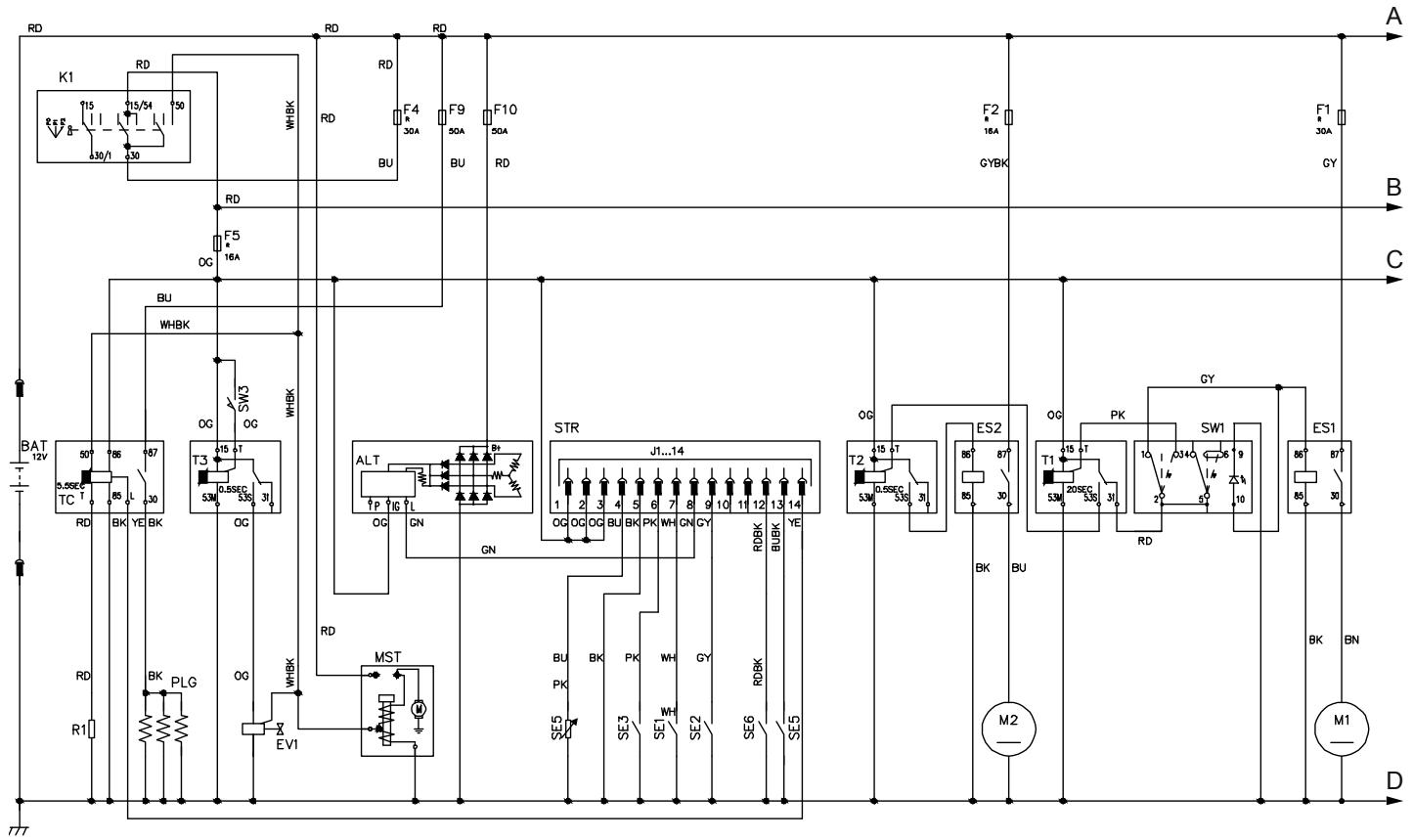

ELEKTRISCH SCHEMA

Legende

ALT	Dynamo
BAT	Accu motor
BE1	Zwaailicht (optioneel)
BZ1	Pieper anschteruitrijden (optioneel)
ES1	Relais aanzuiging
ES2	Relais filterschudder
ES3	Veiligheidsrelais LPG (alleen uitvoering LPG3)
EV1	Magneetklep brandstof (alleen uitvoeringen D3 en P3)
EV2	Magneetklep LPG (alleen uitvoering LPG3)
EV3	Magneetklep beveiliging LPG (alleen uitvoering LPG3)
F1	Herbruikbare zekering aanzuiging (30 A)
F2	Herbruikbare zekering filterschudder (16 A)
F3	Herbruikbare zekering waterpomp (10 A) (waar aanwezig)
F4	Herbruikbare zekering circuit contactsleutel (30 A)
F5	Herbruikbare zekering hulpfuncties motor (16 A)
F6	Zekering bedrijsflampen (10 A) (optioneel)
F8	Herbruikbare zekering ventilator cabine (optioneel)
F9	Zekering bougies (50 A) (alleen uitvoering D3)
F10	Zekeringhouder en zekering dynamo (50 A)
F11	Zekering verlichting onder motorkap (1 A) (optioneel)
HN	Akoestisch waarschuwingssignaal
IGN	Regeleenheid ontsteking (alleen uitvoering LPG3 en P3)
K1	Blok contactsleutel
L1	Bedrijfsverlichting voor (optioneel)
L2	Bedrijfsverlichting voor (optioneel)
L3	Bedrijfsverlichting bestuurderszijde (optioneel)
L4	Bedrijfsverlichtingchyter (optioneel)
L5	Verlichting onder motorkap (optioneel)
M1	Aanzuigermotor
M2	Motor filterschudder
M3	Motor waterpomp (waar aanwezig)
M4	Ventilator cabine (optioneel)
M7	Motor ruitenwisser (optioneel)
MST	Startmotor
P1	Brandstofpomp (alleen uitvoering P3)
PLG	Bougies (alleen uitvoering D3)
R1	Weerstand controelampje bougies (alleen uitvoering D3)

SE1	Sensor oiedruk
SE2	Sensor watertemperatuur
SE3	Sensor filter afvalcontainer verstopt (optioneel)
SE5	Vlotter brandstoftank (alleen uitvoering D3 en P3)
SE6	Temperatuursensor afvalcontainer (optioneel)
SE7	Motortoerentalssensor (alleen uitvoering LPG3 en P3)
SE8	Sensor reserve (alleen uitvoering LPG3)
SPK	Bobine bougies (alleen uitvoering LPG3 en P3)
STR	Multifunctioneel instrument
SW1	Schakelaar aanzuiging/filterschudder
SW2	Schakelaar voor akoestisch waarschuwingssignaal
SW3	Microschakelaar stool
SW4	Proximity achefteruitversnelling (optioneel)
SW5	Schakelaar ventilator cabine (optioneel)
SW6	Schakelaar waterpomp (waar aanwezig)
SW7	Schakelaar bedrijfsverlichting (optioneel)
SW13	Schakelaar bedrijfsverlichting bestuurderszijde (optioneel)
SW14	Schakelaar bedrijfsverlichtingchyter (optioneel)
SW15	Schakelaar verlichting onder motorkap (optioneel)
SW16	Schakelaar ruitenwisser (optioneel)
SW17	Microschakelaar motorkap omhoog (optioneel)
T1	Timer filterschudder
T2	Timer filterschudder 2
T3	Timer stool
T4	Timer beveiliging LPG (alleen uitvoering LPG3)
TC	Timer bougies (alleen uitvoering D3)

Kleurcodering

BK	Zwart
BU	Blauw
BN	Bruin
GN	Groen
GY	Grijs
OG	Oranje
PK	Roze
RD	Rood
VT	Paars
WH	Wit
YE	Geel

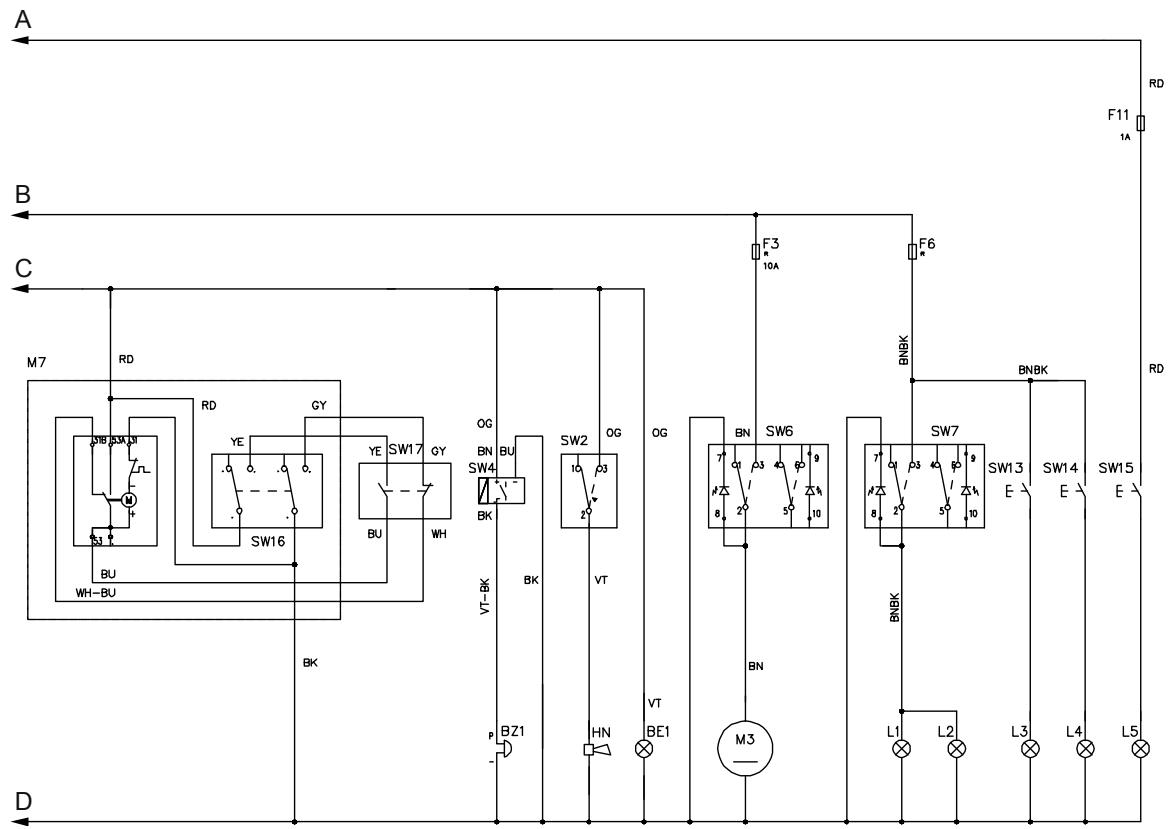

ELEKTRISCHE INSTALLATIE SR 1601 D3

P100330

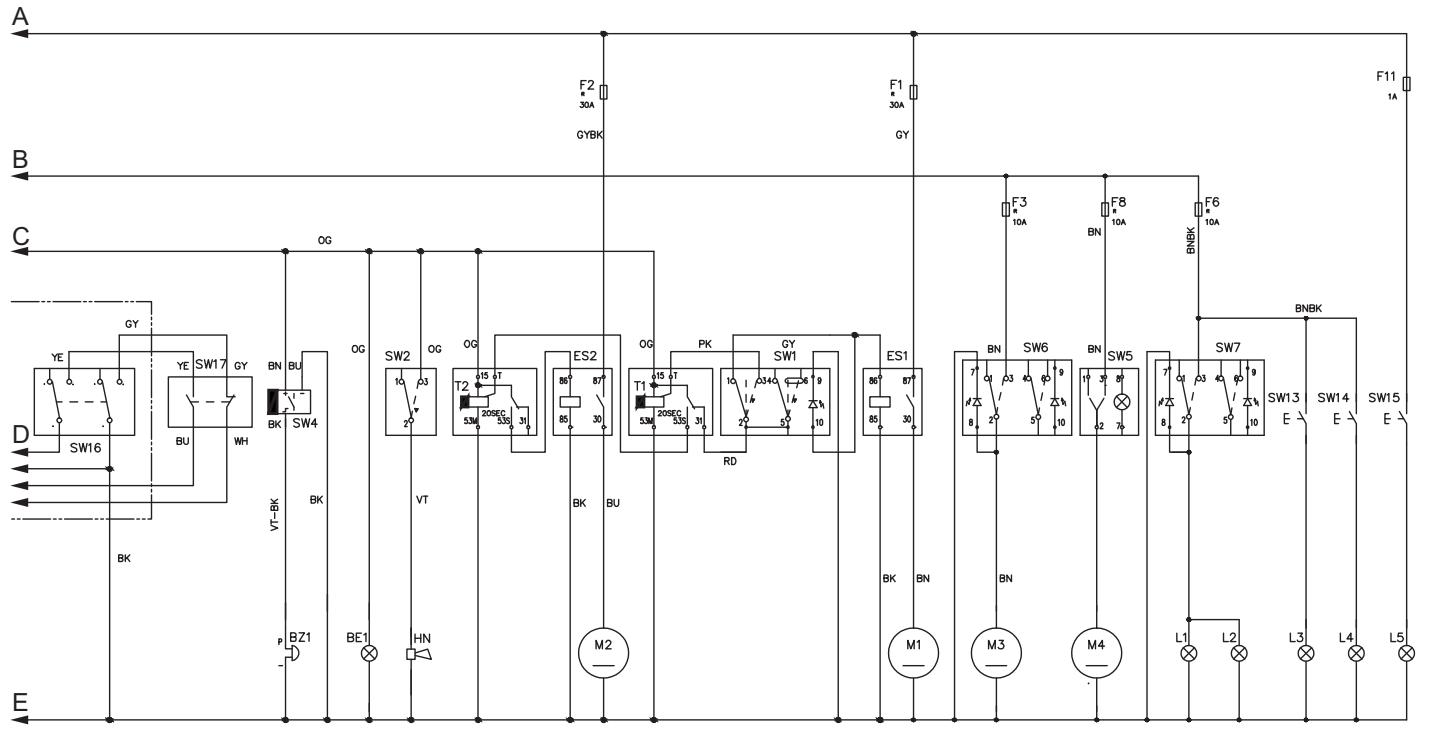

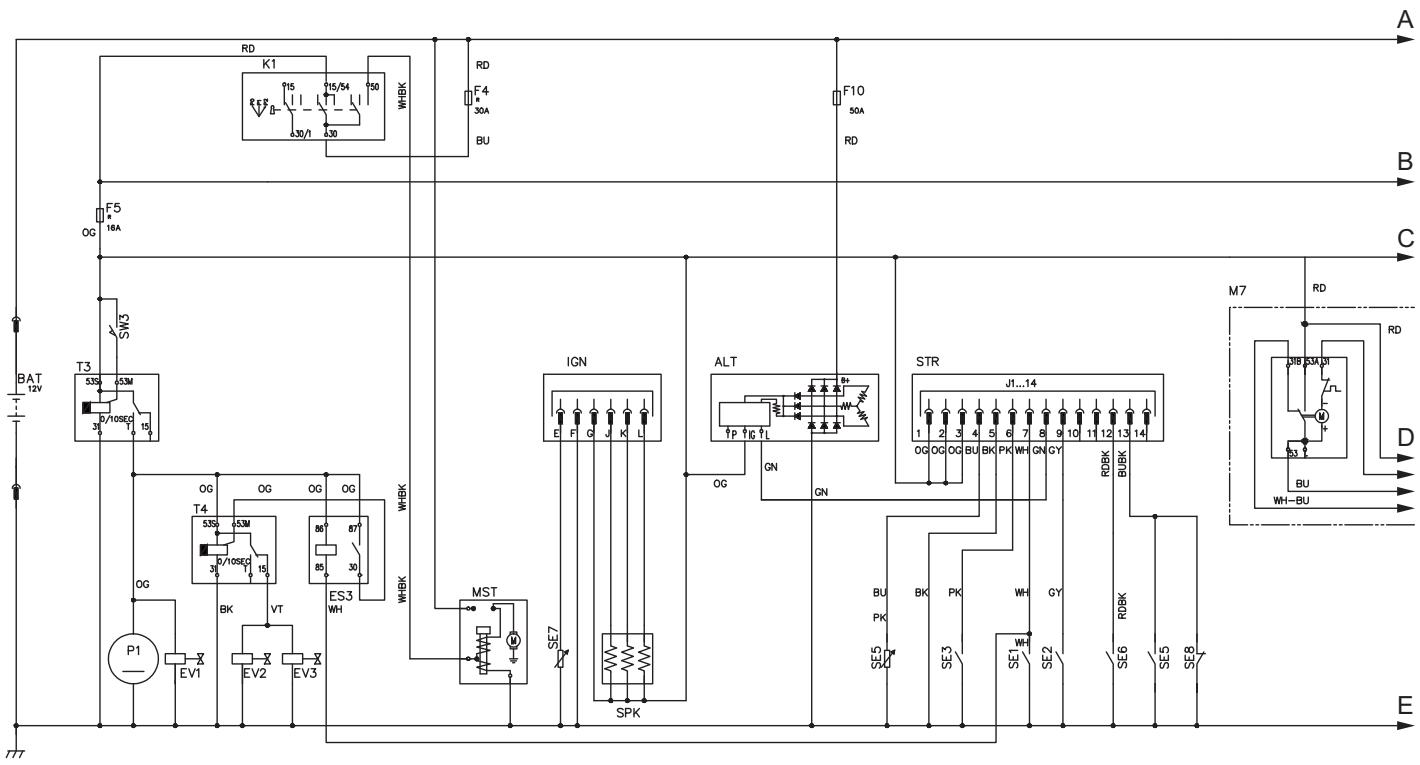

ELEKTRISCHE INSTALLATIE SR 1601 LPG3 - P3

P100330LPG

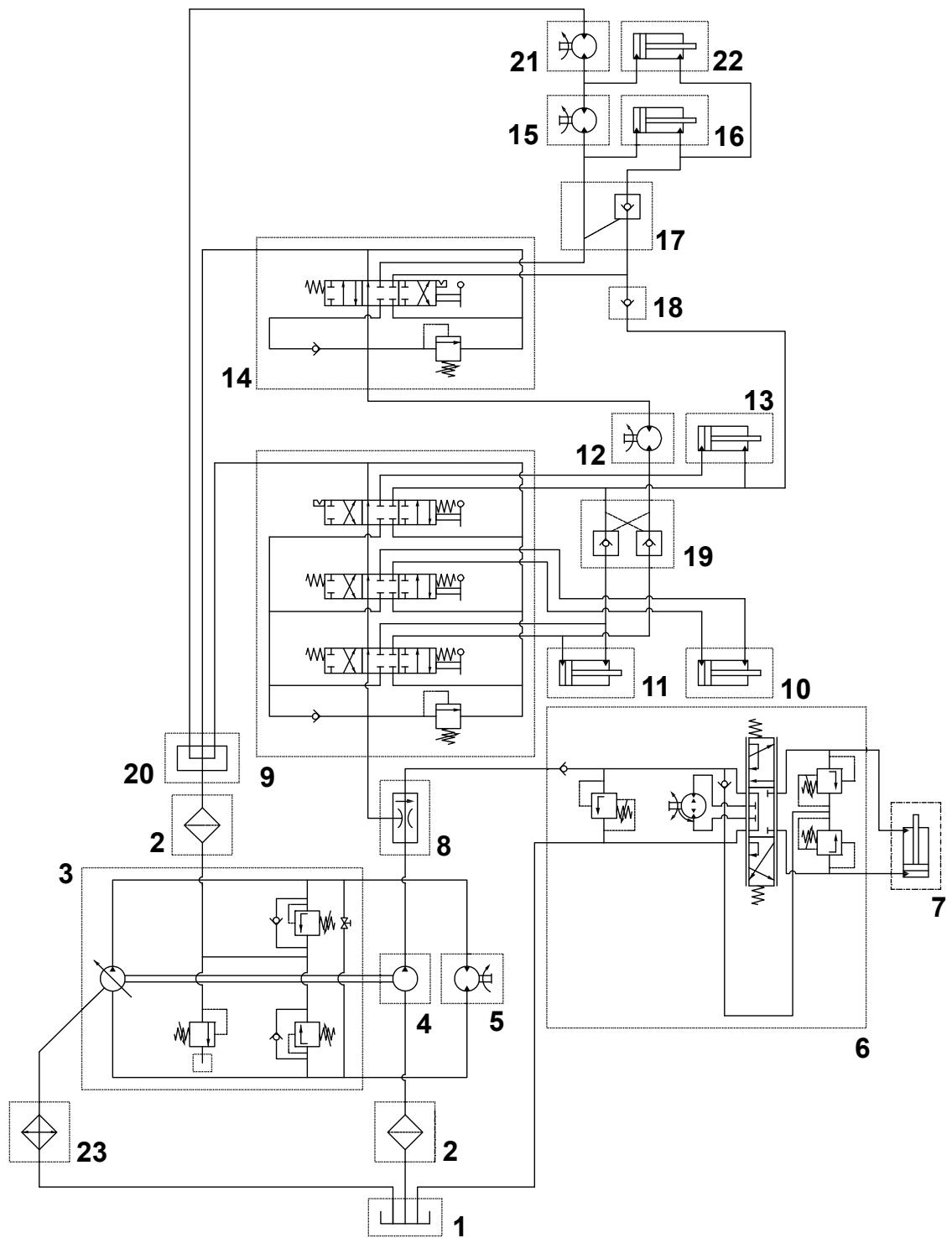

HYDRAULISCH SYSTEEM

Legende

1. Olietank
2. Olieffilter
3. Pomp voor aandrijvingssysteme
4. Bedieningspomp
5. Motor aandrijfsystem
6. Sturbekrachtiging
7. Cylinder sturinrichting
8. Voorkeurklep
9. Verdeler 3 hendels
10. Cylinder afvalcontainer
11. Cylinder flap

12. Motor hoofdborstel

13. Cylinder hoofdorstel

14. Verdeler 1 hendel
15. Motor zichborstel rechts
16. Cylinder zijborstel rechts
17. Enkelvoudige blokkeerklep
18. Terugslagklep
19. Dubbele blokkeerklep
20. Spruitstuk
21. Motor zijborstel links (optioneel)
22. Cylinder zijborstel links (optioneel)
23. Radiateur

MACHINE GEBRUISKLAAR MAKEN

LET OP!

Op de machine zijn enkele plaatjes aangebracht met de volgende worden:

• GEVAAR
• LET OP
  WAARSCHUWING
• ADVIES

Bij het lezen van deze handleiding moet de bediener de betekenis van de symbolen op dezeplaatjes goed kennen.

Dek deplaatjes Niet af en verrang ze onmiddelijk als ze beschadigd zijn.

CONTROLELIJST VOOR GEBRUIK

Voor elk gebruik:

• Controller de machine op schade of lekkage van olie of koelvloeistof.
• Controller het peil van de motorkoelvloeistof (23) (zie het specifieke hoofdstuk).
• Controller het motoroliepeil (44) (zie het specifieke hoofdstuk).
• Controller het peil van de hydraulische olie (19) (zie het specifieke hoofdstuk).
• Controller de brandstofindicator (57); draai waar nodig de dop (21) los en vul bij.
• Controller of de bandenspanning van alle drie banden 6 bar (85 psi) is.
• Controller de service-indicator van het luchtfilter (zie het specifieke hoofdstuk).

Op de bestuurdersstoel:

Zorg dat u alle bedierenen en de bijbehorende functies kent.
Stel de stoel zodanig af met de hendel (40) dat alle bedieningen binnen handbereik liggen.
Steek de contactsleutel (64) in het contact en draai deze maar stand 'I':

• Controller of het geluidssignaal (65), de urenteller (56) en de lampen (69, optioneel) goed werkken.

• Draai de contactsleutel (64) maar 'O'.

• Controller de parkeerrem (35 - 36). De rem要去 steig in de ingeschakelde stand blijven staan, zonder dat hij gemakkelijk kan worden uitgeschakeld (meld defecten.altijd meteen bij het servicepersoneel).

Programmeer het reinigen van tevoren:

Zorg dat u op lange trajecten zo weinig möglich hoeft te stoppen en weg te rijden.
Zorg dat u alktd enkele centimeter van de geveegde banen overlapt, zodat u het volledige oppervlak veegt.
Vermijd scherpe bochten, stoot nicht gegen de stijlen aan en zorg dat de zijkanten van de machine nergens tegenaan wrijven.

HOOFDBORSTEL

Voor deze machine zijn diverse typen hoofdborstel verkrijgbaar. Als u wilt weten welk type borstel geschikt is voor de oppervlakken en het soort vuil dat要去 worden verwijderd, neem dan contact op met uw Nilfisk-leverancier.

OPMERKING

Raadpleeg voor de montage het hoofdstuk over onderhoud van de hoofdborstel.

BRANDSTOF

WAARSCHUWING!

• Stop de motor altijd voordat u de brandstof bijvult.
  Rook nichtijdens het tanken.
  Tank altijd in een goed geventileerde ruimte.
• Vul de brandstoftank Niet in de buurt van vonken of open vuur.

DIESEL- EN LPG-MOTOR (SR 1601 D3 / SR 1601 P3)

(Alleen voor SR 1601 D3): als de machine worden gebruikt bij een omgevingstemperatuur lager dan 0^ (32°F), moet u dieselbrandstof voor lage temperaturen gebruiken.

(Alleen voor SR 1601 P3): vul de tank (22) met loodvrijne benzine voor motorvoertuigen.

OPMERKING

Als de tank helemaal geen brandstofeer bevat, moet het brandstoffoevoersysteme volledig worden ontlucht voordat de motor kan worden gestart. Vul de brandstoffank (22) totdat de meter (56) een peel gelijk aan 1/4 van de tank aangeeft om dit te voorkomen. De inhoud van de brandstoffank is 35 liter (14 USgal).

LPG-MOTOR

Monteer een LPG-tank (50) met kenmerken die voldoen aan de geldende voorschriften in het land van gebruik.

Sluit de brandstofslang aan en open de terugslagklep op de tank. Draag altijd handschoenen bij het aansluiten en loskoppelen van de brandstofslang. Als de machine Niet worden gebruikt,要去 u de serviceklep van de LPG-tank sluiten.

OPMERKING

Plaats de LPG-tank horizontal zodate de vloeistof kan wegstromen. Als de brandstofslang op de tank is aangesloten, moet u controleren of er geen gas lekt.

GEVAAR!

Gebruik de machine nicht bij gaslekken. Koppel de brandstofslang los en verrang de LPG-tank. Als er gaslekkage is, koppelt u de brandstofslang los en neemt u contact op met een servicecentrum van Nilfisk.

GEBRUK VAN DE MACHINE

De SR 1601 is een automatische veegmachine voor vloeren, van het type 'met bediener'. De bedieningen zijn ontworpen voor maximaal gebruiksgemak. Als er reinigingswerkzaamheden worden uitgevoerd met een enkele doorgang, hoeft u de hoofdborstel alleen maar lately zakken.

VOOR HET STARTEN VAN DE MACHINE

1. Zorg dat u alle bedieningen voor de bestuurd er en de bijbehorende functies kent.
2. Bepaal de reinigingsbaan. Maak lange, horizontale banen met zo weinig möglichk bochten.
3. Houd het rempedaal (35) onder contrôle. Deze要去 op+zijnplaats stil staan.

LET OPI!

Als het pedaal veert ofonder druk meegeeft, mag u de machine nicht verplaatsen. Meld defecten onmiddelijk bij het servicepersoneel.

DE MACHINE STARTEN EN STOPPEN

Starten van de machine

OPMERKING

De bestuurdersstoel (32) is uitgerust met een veiligheidssensor waardoor de machine alleen kan worden ingeschakeld en rijden als er iemand op de bestuurdersstoel zit.

1. (Voor de uitvoering SR 1601 D3): draai de contactsleutel (64) rechtsom tot de stand 'I' en houd de sleutel in deze stand totdat de indicator voor de voorverwarming van de bougies (63)uit gaat. Sla deze fase over als de motor al is gestart en opgewarmd. (Voor de uitvoering SR 1601 LPG3): open de beveiligingsklep van de LPG-tank (50). Trek aan de hendel voor het startmechanisme bij een koude motor (68).
   (Alleen voor SR 1601 P3): trek aan de hendel voor het startmechanisme bij een koude motor (68).
2. Draai de contactsleutel (64) rechtsom in de startstand 'Il' en loot de sleutel los zodia de motor start.
   Als de startmotor 15 seconden heeft gedraaid en de motor is nog nicht gestart,That u de sleutel los, wacht u 1 minuut en herhaalt u punten 1 en 2.
   (Voor uitvoering SR 1601 LPG3 en SR 1601 P3): waar de motor na het starten enkele seconden draaien en schakel daarna het mechanisme voor een koude start (68)uit.
3. Laat de motor vór gelebruik van de machine 5 minuten stationair draaien door de hendel voor het motortoerental (51) in de stand ‘nair achefteren’ te zetten (motor stationair).
4. Schakel de parkeerrem UIT.
5. Zet de hendel voor het motortoerental (51) in de stand 'haar voren' (motor op bedrijfstoerental) en LAST machine 2 of 3 minutes met lage snelheid rijden om het hydraulische system op te warmen.
6. Druk continu met uw voet op het voorste deel van het gaspedaal (37) om de machine vooruit te latent rijden of op het achterste deel om de machinechteruit te latent rijden.

De bewegingssnelheid is instelbaar van nul tot de maximale waarde via de druk op het pedaal.

LET OPI!

Veranderijdens het sturen Niet plotseling van richting, let altijd goed op en stubur altijd bij lage snelheden, vooral als de afvalcontainer vol is of als de machine op een helling staat.

Laat de machine langzaam rijden op hellende oppervlakken. Als u omlaag rijdt op hellende oppervlakken, houd de rijsnelheid dan onder controle met het rempedaal (35).

Stuur Niet op hellende oppervlakken; blij in een rechte lijn rijden, zowel omhoog als omlaag.

De machine stoppen

1. Laat het pedaal (37) los om de machine te stoppen.
   Als u de machine snel tot stilstand wilt brengen, drukt u ook het rempedaal (36) in.
2. Schakel de machine uit door de contactsleutel (64) op 'O' te zetten en daarna te verwijderen.
3. Schakel de parkeerrem in.

PARKEERREM

1. Schakel de parkeerrem in door tegelijkertijd op de pedalen (35) en (36) te drukken.
2. Schakel de parkeerremuit door het pedaal (35) in te drukken en weer los te lately.

LET OP!

Schakel de parkeerrem in voordat u onderhoudswerkzaamheden UITvoert, onderdelen verwangt of omzettingen maar andere functies UITvoert.

Schakel de parkeerrem in als u de machine op hellingen parkeert.

MACHINE IN BEDRIJF

Volg de instructies in het deel 'De machine voorbereiden op het gebruik' in deze handleiding.

1. Ga waar deplaats waar de werkzaamheden moeten worden uitgevoerd zoals beschreven in het vorige deel.
2. Controller de afvalcontainer en LAST deze met de hendel (54) zakken.
3. Gebruik de hendel (53) om de hoofdborstel te latent zakken en te activeren.

WAARSCHUWING!

Zorg dat u Niet te lang op een plaat blijft staan met de machine terwijl de borstels draaien: dan können er markeringen op de vloer achechterblijven.

OPMERKING

De losklep van de afvalcontainer gaat automatisch open als de hoofdborstel omlaag worden gezet en sluit automatisch als de hoofdborstel omhoog gaat.

1. Druk op het bovenste deel van de schakelaar (66) om de aanzuigventilator en de stofregeling te activeren.

LET OP!

Als u op een natte vloer aan het werk gaat,要去 u de aanzuigventilator en de stofregeling met de schakelaar (66) uitschakelen om de filter voor de stofregeling te beschermen.

Schakel de aanzuigventilator en de stofregeling wee in als de machine op een droge vloer staat.

1. Zet de hendel (52) omlaag om de zijborstel (9) (15, standard op SR 1601 MAXI) omlaag te zetten en te activeren.
   Waar aanwezig kutu de installmente voor stofbestrijding met de schakelaar (67, optioneel) gebruiken.
2. Laat de machine in een rechte lijn en met een geschikte snelheid vooruit rijden. Laat de machine langzamer rijden als er veel vuil要去en opgeveegd of als het voor de veriligheid better is om een lagere snelheid in te stellen. Zorg dat elke baan met ongeveer 15 cm (5,9 in) overlapt.
3. De stofffilter要去 schoon möglichn voor een goed resultaat na het vegen. U(Intert de filter onder het vegen reinigen door de filterschudder te activieren; druk dan op het onderste deel van de schakelaar (66). Activeer daarna de aanzuigventilator en de stofregeling opnieuw door op het bovenste deel van de schakelaar (66) te drukken.

Herhaal deze handeling gemiddeld elke 10 minuten tijdens de werkzaamheden (dit is afhankelijk van de hoeveelheid stof in de te reinigen zone).

OPMERKING

Deze handeling kan ook worden uitgevoerd verwijl de machine beweegt.

WAARSCHUWING!

Als de stofffilter is verstopt en/of als de afvalcontainer vol is, kan de machine geen stof en vuil meer verzamelen.

1. Draai u af en toe om om te controleren of de machine voloende stof en vuil verzamelt. Als er vuil ache ter de machine awhile, betekent dit dat de machine te snel rijdt, dat de hoofdborstel要去 worden afgesteld of dat de afvalcontainer (47) vol is.

Als de werkzaamheden zijn voltooid en telkens als de afvalcontainer (47) vol is,要去 u deze legen (zie hiervoor het volgende deel).

DE AFVALCONTAINER LEGEN

GEVAAR!

De afvalcontainer mag alleen worden geleegd op een vlakke ondergrond.
Zet de afvalcontainer nooit omhoog op een hellende ondergrond.

OPMERKING

De minimale vrije losruimte onder het plafond om de afvalcontainer omhoog te konnen zieten is 275 cm (108,2 in).

1. Zet de hoofdborstel omhoog met de hendel (53).
2. Druk op het onderste deel van de schakelaar (66) om de filterschudder te activeren en de vuilresten uit het stofffilter (12) te halen.

OPMERKING

De filterschudder werkt optimaal als de afvalcontainer volledig omlaag staat.

1. Ga met de machine waar het gebied waar de container kan worden geleegd of maar een hiervoor geschikte container.
2. Zet de afvalcontainer helemaal omhoog met de hendel (54).

OPMERKING

De losklep sluit automatisch als u de hendel (54) gebruikt om de afvalcontainer omhoog te zetten. U=knt de bediening van de losklep met de hendel (55) opnieuw activeren als de container omhoog gaat om vanaf de geschikte hoogte te losesen.

1. Laat de machine waar voren rijden totdat de afvalcontainer onder de loscontainer staat en schakel de parkeerrem in.
2. Open de losklep voor het afval met de hendel (55) en leeg de afvalcontainer.

OPMERKING

Als het afval Niet in een container worden gelost, raden wij u aan om op de minimale hoogte te losesen om te voorkomen dat het stof wegwaait.

LET OPI!

Als er onderhouds- of reinigingswerkzaamheden要去en uitgevoerd onder of naast een omhoog geplaatste afvalcontainer, zet de afvalcontainer dan op de maximale hoogte met de hendel (54) en trek de handgreep (39) maar achefteren om ervoor te zorgen dat de veiligheidssteun (5) in de blokkeerstand staat. De veiligheidssteun zorgt dat de afvalcontainer in de stand omhoog staat zodat er werkzaamheden onder de container zichkungen worden uitgevoerd. Vertrouw nooit alleen op de hydraulische onderdelen van de machine voor het ondersteunen van de afvalcontainer.

1. Trek de blokkeerhandgreep (39) maar achefteren om de veiligheidssteun (5) van de omhoog geplaatste afvalcontainer in te schakelen. Laat de afvalcontainer daarna met de hendel (54) iets zakken om hem te blokkeren.
2. Controller de klep van de afvalcontainer en de voorste pakking. Gebruik waar nodig een borstel om het vuil waar te verwijderen. Voor een goede werkung van de machine要去 de klep van de afvalcontainer perfect aansluten op de behuizing van de borstels.
3. Ga weeop de bestuurdersstoel zitten. Schakel de parkeerrem uit.

Zet de machine waar achteren zodate u de afvalcontainer omlaag kutzten.

1. Zet de afvalcontainer omhoog met de hendel (54), duw de blokkeerhendel (39) maar voren zodat de veiligheidssteun (5) deblokkeert en LAST daarna de afvalcontainer zakken.

NA GEBRUIK VAN DE MACHINE

1. Druk op het onderste deel van de schakelaar (66) om de filterschudder te activeren, reinig het stofffilter van de afvalcontainer en leeg de container zich (zie het vorige deel).
2. Zet de hoofdborstel omhoog met de hendel (53).
3. Zet alle bediedingen in de uitgeschakelde stand.
4. Zet de hendel voor het motortoerental (51) in de stand 'aar achteren' op het stationair toerental en LAST de motor 25 - 30 seconden stationair draaien.

(Alleen voor SR 1601 LPG3): sluit de serviceklep op de LPG-tank (50) en LAST de motor draaien totdat alle brandstof uit de leidingen is gestroomd (de motor stopt).

1. Schakel de machine uit door de contactsleutel (64) op 'O' te zetten en daarna te verwijderen.
2. Schakel de parkeerrem in.
3. Controller het onderhoudsschemena en voer de noodzakelijk handelingen uit voordat u de machine wegzet.
4. Zet de machine op een afgedekte plek.

OPMERKING

De machine kan worden gereinigd met reinigingsapparatuur onder druk maar richt de straal Niet direct op of in de onderden. We raden u aan de machine algtd volledig af te drogen voor gebruik.

Meld defecten of storingen die u tijdens het gebruik van de machine hebt opgemerkt meteen bij het servicecentrum van Nilfisk of bij het onderhoudspersoneel.

LANGE PERIODE VAN STILSTAND

Als de machine langer dan 30 Tage nicht worden gebrukt, is het raadzaam de volgende handelingen uit te voeren:

1. Controller of de opbergruimte van de machine schoon en droog is.
2. Leeg de watertank van de installment voor stofbestrijding (4) en reinig de waterfilter (30, optioneel).
3. Ontkoppel de minklem (-) van de accu's (3).
4. Controller de motor (44) Zoals worden aangegeven in de betreffende handleiding.

Na de eerste gebruiksperiode (de eerste 5aar) moet u de volgende handelingenuitvoeren:

1. Controller de bevestiging van de bevestigings- en aansluitingsonderdelen.
2. Controller of de zichbare onderdelen intact�n en geen lekkages vertonen.
3. Ververs de olie van de motor (zie het hoofdstuk Onderhoud).

ONDERHOUD

De levensduur van de machine en de optimale veilige werkung ervan worden geholpen door nauwkeurig en regelmatig onderhoud. Hieronder staat het verkorte schema voor regelmatig onderhoud. De aangegeven perioden zijn afhankelijk van de specifieke werkomstandigheden en worden bepaald door de verantwoordelijke persoon voor onderhoud.

Alle regelmatie of buitengewone onderhoudswerkzaamheden要去en worden uitgevoerd door bevoegd personeel of bij een servicecentrum van Nilfisk.

In deze handleiding staan na het onderhoudsschemalelen de eenvoudigste en meest voorkomende onderhoudsprocedures. De procedures voor de onderhoudswerkzaamheden die Niet in het schema voor normalaal en buitengewoon onderhoud staan, vindt u in de servicehandleiding, die bij de verschillende servicecentra ligt.

LET OP!

De onderhoudswerkzaamheden moeten worden uitgevoerd op een uitgeschakelde machine, met sleutel verwijderd, ingeschakelde parkeerrem en ontkoppelde accu's.

Lees eerst aandachtig de instructies in het hoofdstuk Veiligheid door, voordat u de onderhoudswerkzaamhedenuitvoert.

ONDERHOUDSSCHEMA

OPMERKING

De vermelde onderhoudsintervallen zijn bij gebruik onder normale omstandigheden. Bij machines die in zeer vuile omgevingen worden gebruikt,要去 de onderhoudsbeurten vaker worden uitgevoerd.

Procedure	Bij aflevering	Dagelijks onderhoud	Na de eerste 50 uu	Elke 30 uu	Elke 150 uu	Elke 300 uu	Elke 1.000 uu
Controle motorkoelvloeistof
Controle motoroliepeil
Controle peil hydraulische olie
Controle parkeerrem
Reinigung hoofdborstel en zijborstels
Verversing motorolie			(1)		(1)
Vervangting houder oliefilter			(1)		(1)
Controle V-snaar			(1)	(1)
Controle circuit motorkoelvloeistof			(1)
Controle accu
Controle en reiniging waterfilter installment voor stofbestrijding (optioneel)
Reinigung luchtfilter motor				(2)
Reinigung radiateur motor en radiateur olie
Controleer de borstels en stel ze af
Controle en reiniging stofffilter afvalcontainer (methode A)				(2)
Controle integrititeit, hoogte en werkung flaps
Controle integrititeit pakkingen afvalcontainer
Onderhoud motor					(1) - (3)
Smering lagers stuurinrichting en hydraulische zuigers					(1)
Vervangting filter reservoir hydraulische olie					(1)
Vervangting filter pomp hydraulische olie					(1)
Controle en reiniging stofffilter afvalcontainer (methode B)					(2)
Vervangting brandstofffilter						(1)
Vastdraien schroeven en aansluitingen brandstof						(1)
Controle en reiniging stofffilter afvalcontainer (methode C)						(2)
Vervangting filter voor bijvullen hydraulische olie							(1)
Vervangting reservoir hydraulische olie							(1) - (4)

(1) Zie voor de betreffende procedure de werkplaatshandeldeiding.
(2) Of vaker in stoffige ruimten.
(3) Onderhoudswerkzaamheden onder bevoegdheid van een bevoegde dealer van KUBOTA.
(4) Ververs de hydraulische olie de eerste keer na 500 uur en daarna elk(aa.

ONDERHOUD VAN DE HOOFDBORSTEL

Vervang de hoofdborstel als de haren+zijn afgesleten tot een lenghte van 50~mm (2 in) zodat de borstel optimaal blijft werkden.

Vervanging van de hoofdborstel

LET OP!

Wij raden u aan werkhandsochoenen te dragen als u de borstel verwangt odomat er scherpe deeltjes:tussen de haren van de borstel konnen blijven hangen.

OPMERKING

Er zijnverschillende soortenborstelsleverbaar.

Deze procedure is van toepassing op alle soorten borstels.

1. Zet de machine op een vlakke ondergrond.
2. Schakel de parkeerrem in.
3. Draai de contactsleutel (64) en start de machine.
4. Zet de hoofdborstel omlaag met de hendel (53).
5. Draai de contactsleutel (64) maar 'O' om de motor uit te schakelen.
6. Open het rechterpaneel (18).

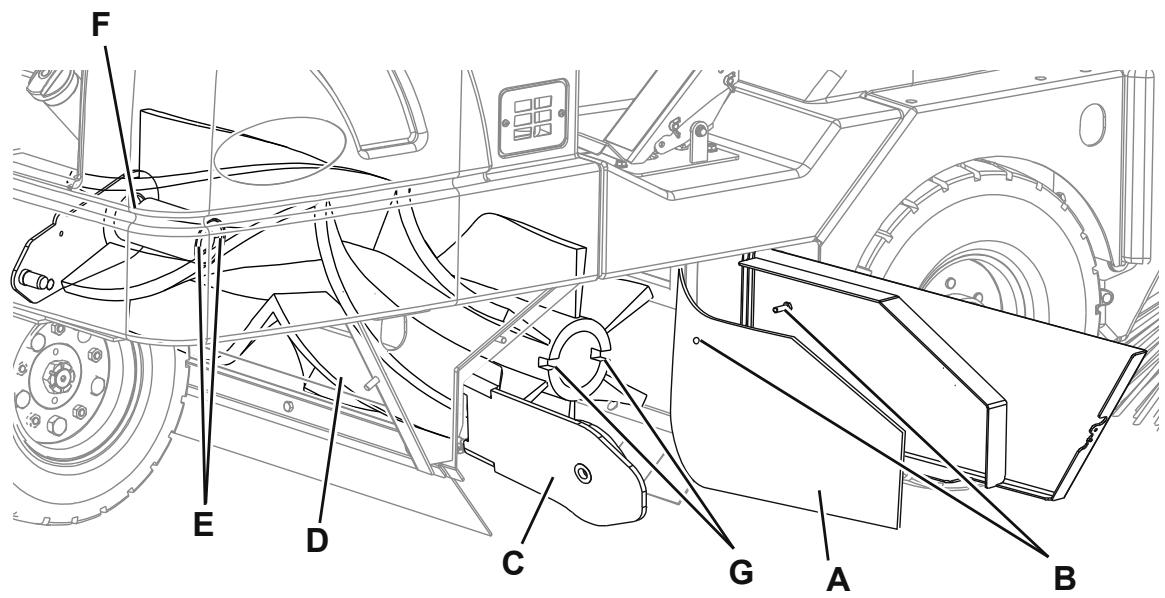

7. Verplaats de zichflap rechts (A, Afb. 2) en bevestig deze met de bevestigingspen (B).
8. Open de hefboomeenheid (C) in de Kern van de hoofdborstel (D).

OPMERKING

De hefboom worden op+zijnplaats gehonden door het rechterpaneel (18).

1. Haal de hoofdborstel (D)uit de houder en verwijder eventuel aanwezig touw of draden die in de borstel en rond de naven zijn gedraaid.
2. Vervang de borstel en steek de neue borstel in de houder; controller of de borstel juist is geplaatst, of de opening op de Kern van de hoofdborstel (D) in de pennen (E) op de naaf zichn (F) gestoken en of de borstel zelf goed in de zitting is aangebracht.
3. Sluit de hendeleenheid (C) in de Kern van de hoofdborstel en steek deze waar binnen.

OPMERKING

Controleer of de ribben op de hendel in de gleuven (G) (rechtzerzijde) in de kern van de borstel zich gestoken.

1. Plaats de zichflap rechts terug en sluit hetrechtperpaneel (18) totdat de blokkeerhendel vastgrijpt.

Afbeelding 2

P100321

De hoogte van de hoofdborstel afstellen

OPMERKING

Er zijnverschillende soortenborstelsleverbaar.

Deze procedure is van toepassing op alle soorten borstels.

1. Zet de machine op een vlakke en gelijkmatige ondergrond.
2. Schakel de parkeerrem in.
3. Draai de contactsleutel (64) en start de machine.
4. Laat de hoofdborstel met de hendel (53) zakken en LAST deze 1 minut draaien.
5. Hierdoor kan de hoofdborstel een strook op de vloer reinigen. Zet na 1 minuut de hoofdborstel omhoog, schakel de parkeerrem uit en verplaats de machine zodenig dat de gereinigde strook zichtaar is.
6. Controller de gereinigde strook op de vloer. Als deze strook minder dan 50~mm (2 in) of meer dan 75~mm (3 in) breed is,要去 de hoofdborstel worden afgesteld.

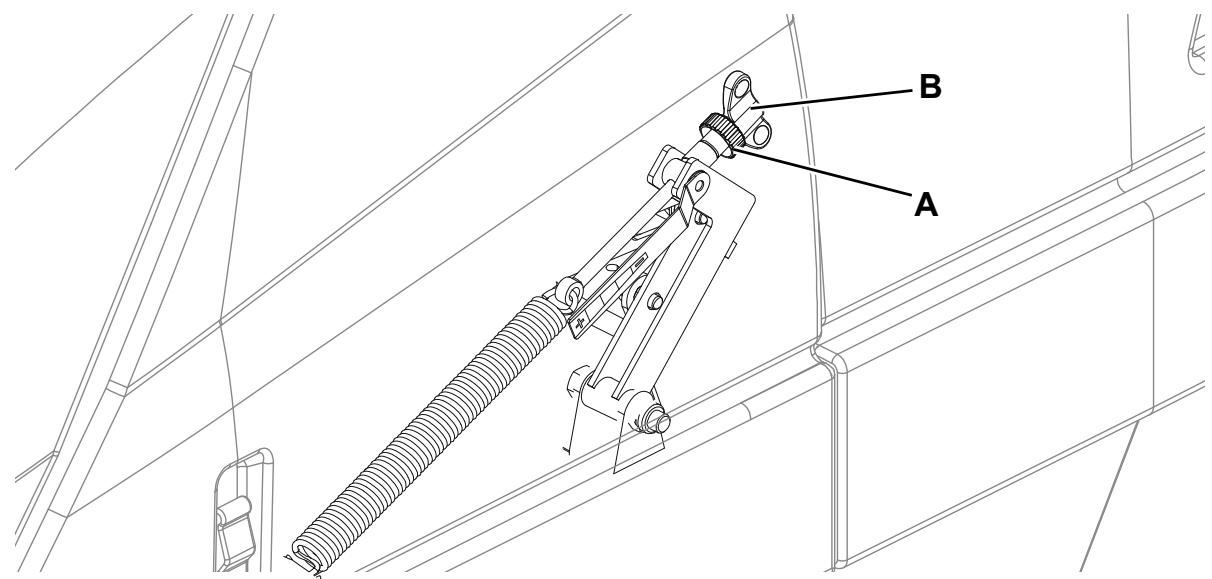

7. Open voor het afstellen de klep van de motorruimte (1) met de deblokkeerknop (25), draai de knop (A, Afb. 3) los en gebruik de stelmoer (B) van de hoofdborstel, maar houd rekening met het volgende:

8. Rechtsom draaien verlaagt de druk en de indruk op de grond van de borstel.

9. Linksom draaien verhoegt de druk en de indruk op de grond van de borstel.

Als de borstel is afgesteld, blokkeert u de regelaar met de knop (A).

1. Herhaal de stappen 2-7 totdat de gereinigde strook tussen 50 en 75~mm (2 - 3 in) breed is.

OPMERKING

Als u de indruk Niet goed kurz aufstellen en de borstel verschillende indrukken maakt met de uiteinden, die dan de werkplaatshandleiding voor de juiste stelprocedure.

P100322

Afbeelding 3

ONDERHOUD VAN DE ZIJBORSTEL

De zijborstel afstellen

OPMERKING

Er zijnverschillende soortenborstelsleverbaar.

Deze procedure is van toepassing op alle soorten borstels.

1. Zet de machine op een vlakke en gelijkmatige ondergrond.
2. Schakel de parkeerrem in.
3. Draai de contactsleutel (64) en start de machine.
4. Laat de zichborstel met de hendel (52) zakken en LAST deze 1 minuut draaien.
5. Als deze in de stand omlaag staat,要去en de zichborstels (9) (15, standaard op SR 1601 MAXI) contact met de vloer in bredte en richting make, zoals aangegeven in de afbeelding (A en B, Afb. 4).

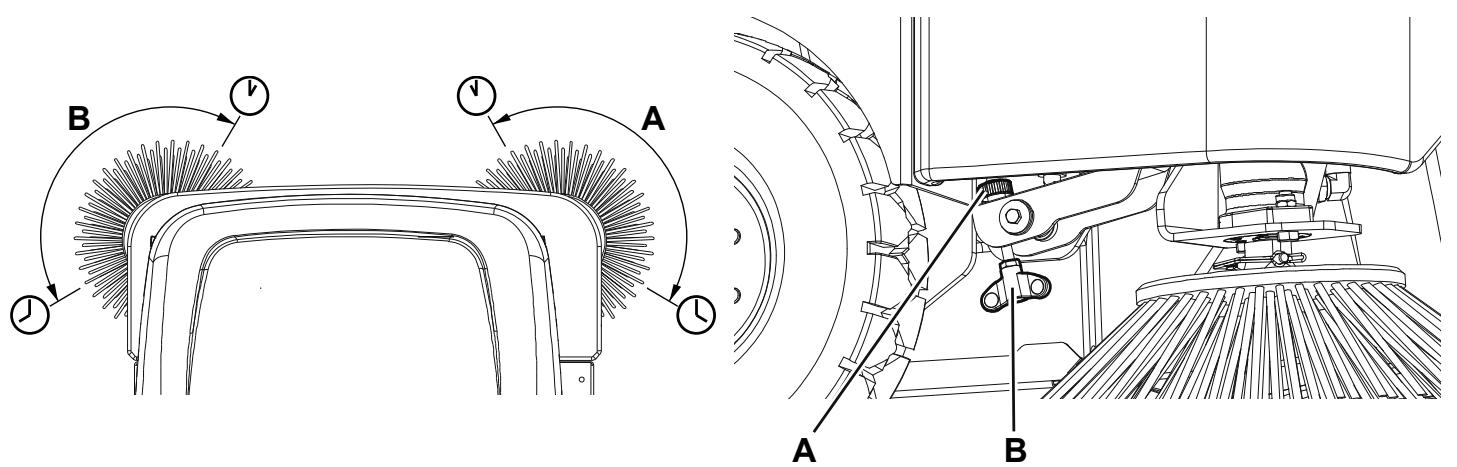

6. Draai voor het afstellen de knop (A, Afb. 5) los en gebruik de stelmoer (B) van de zijborstel, maar houd waar bij rekening met het volgende:

7. Rechtsom draaien verlaagt de druk van de zijborstel.

8. Linksom draaien verhoogt de druk van de zijborstel.

Als de borstel is afgesteld, blokkeert u de regelaar met de knop (A).

1. Voer de punten 1-5 opnieuw uit om te controleren of de zijborstels op de juiste hoogte vanaf de grond zichn afgesteld.
2. Als de borstel door overmatige slijtage Nieteer kan worden afgesteld, moet de borstel zoals in het volgende deel worden verrangen.

OPMERKING

Voor een juiste werkking moet de zijborstel (9) (15, standard op SR 1601 MAXI) worden verrangen als de hareen+zijn versleten tot een lenghte van 75mm (3 in). De hoogte van de zijborstel moet algtd worden afgesteld nadat de borstel is verwangen.

Afbeelding 4
Afbeelding 5

P100324

Vervanging van de zichborstel

LET OPI!

Wij raden u aan werkhandsochoenen te dragen als u de zichborstel verwangt sondern er scherpe deeltjes:tussen de haren van de borstel konnen blijven hangen.

1. Zet de afvalcontainer omhoog zodate de zichborstel op menshoogte staat.

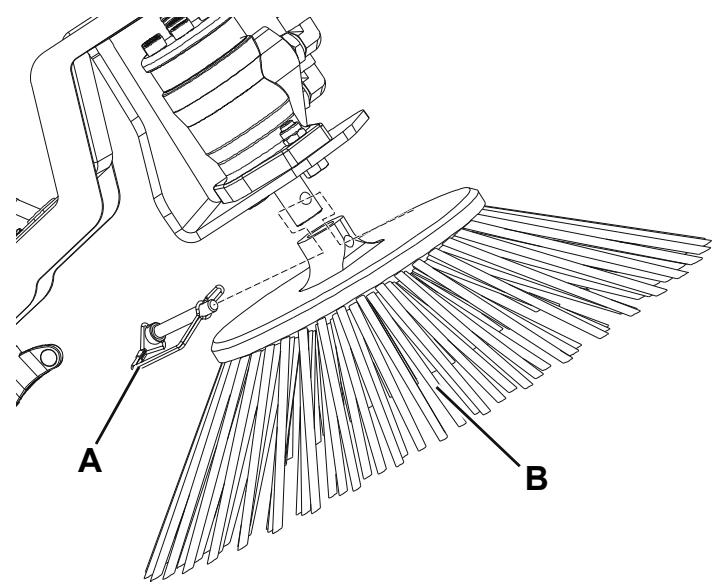

2. Koppel de klem los om de aankoppelingspen (A, Afb. 6) los te halen en verwijder de zichborstel (BB)uit de motoras.
3. Laat de neue borstel op de motoras schuiven, lijn de opening uit met de pen en steek de aankoppelingspen (A) maar binnen.

Afbeelding 6

P100325

ONDERHOUD VAN DE FILTER VOOR DE STOFREGELING (PANEELFILTER)

Het aanzuigsystem kan alleen goed werken als de paneelstoffiler van de afvalcontainer regelmatig worden gereinigd. De filter gaat langer mee als u zich aan de aanbevolen onderhoudsintervallen houdt.

LET OP!

Draag bij het reinigen van de filter.altijd een veiligeidsbril.
Maak geen gaten in de filter.
- Reinig de filter in een goed geventileerde ruimte.
- Draag een beschemingsmasker om te voorkomen dat u stof inademt.

1. Zet de machine op een vlakke ondergrond, schakel de parkeerrem in en draai de contactsleutel (64) maar 'O'.

2. Open de sloten (6), zet de klep van de afvalcontainer (16) omhoog en blokkeer deze met de steunstang (17) door deze op de juiste manier teplaatsen.

3. Controller het bovenste deel van de filter voor stofregeling (12) op schade. Als er alleen veel stof in het bovenste deel van de filter aanwezig is, betekent dit dat er een gat in de filter zit of dat de pakking van de filter beschadigd is.
4. Draai de vier bevestigingsknoppen (13) van de schudderfiltereenheid los. Zet de filterschuddereenheid (11) omhoog voor toegang tot het filterpaneel.
5. Zet de filter voor stofregeling (12) omhoog zodate filter uit de machine kunt verwijderen.
6. Reinig de filter met een van de volgende methoden:

Methode A

Zuig het stof uit de filter. Tik de filter voorzichtig gegen een vlak oppervlak (met het vuile oppervlak omlaag) om het vuil en stof te verwijdersen.

OPMERKING

Zorg dat u het metalen lipje dat uit de pakking steekt nicht beschadigt.

Methode B

Zuig het stof uit de filter. Blaas perslucht (maximaal 6 bar) in de schone kant van de filter (in de tegengestelde richting van de luchtstroom).

Methode C

Zuig het stof uit de filter. Dompel de filter 15 minutes in warm water en spoel de filter daarna af onder een zachte waterstraal (maximaal 2,5 bar). Plaats de filter pas wee terug in de machine als hij volledig droog is.

OPMERKING

De filter droogt optimaal door de filter horizontal op de twee afstandsstukken te lien rusten, zodate er lucht onder de filter door kan stromen.

OPMERKING

U kurz de filter grondig reinigen met water en eventueel een nicht-schuimend reinigingsmiddel.

Hoewel het filter hierdoor schoner worden, worden de levensduur van het filter korter en za dus vaker moeten worden verrangen. Het gebruik van ongeschikte schoonmaakmiddelen kan de fonctionele eigenschappen van het filter verminderen.

1. Volg voor montage van de filter de instructies in omgekeerde volgorde en let waar bij op het volgende:

2. Monteer de filter met het rooster omhoog.

3. Als de pakking op de filter is gescheurd of ontbreekt, moet deze worden verrangen.

OPMERKING

Reinig voordat u de filter verrangt het vuil van het verzamelplaatje van het stof dat zich onder de filter bevindt. Controller of de strook voor vuil op het bovenste deel van het verzamelplaatje voor het stof vrij kan bewegen.

ONDERHOUD VAN HET STOFFILTER (ZAKFILTER)

Er is vrijwel geen onderhoud nodig voor het systeme met zakfilter. Het enige dat regelmatig moet worden gedaan is het activeren van de filterschudder met het onderste deel van de schakelaar (66).

OPMERKING

Controleer voordat u de filterschudder activeert aktijd of de afvalcontainer omlaag staat.

ONDERHOUD AAN DE FLAPS

Voorbereidende handelingen

1. Leeg de afvalcontainer Zoals in het betreffende deel van deze handleiding om te voorkomen dat het gewicht van het afval in de container invloed uitoefent op de controle van de hoogte van de flaps.
2. Zet de machine op een vlakke ondergrond die als referentiepunt kan dieren voor de controle van de hoogte van de flaps.
3. Draai de contactsleutel (64) maar 'O'.
4. Schakel de parkeerrem in.

Controle van de flaps

1. Open de kleppen rechts (18) en links (2).
2. Verwijder de hoofdborstel; zie hiervoort het betreffende deel.
3. Controller ook de flaps voor enchter in de houder van de borstel. Vervang de gescheurde of versleten flaps of stel ze af tot een punt waar bij de hoogte vanaf de grond meer dan 6 mm (0,2 in) is (zie de procedure in de werkplaatshandelieing).

REINIGING VAN DE WATERFILTER VAN DE INSTALLATIE VOOR STOFBESTRIJDING (OPTIONEEL)

1. Zet de machine op een vlakke ondergrond, schakel de parkeerrem in en draai de contactsleutel (64) maar 'O'.
2. Koppel de selnkoppeling (A, Afb. 7) los UIT de leiding van het reservoir.
3. Demonteer het linkerpaneel (2) voor toegang tot de waterfilter (30).
4. Verwijder de transparante afdekking (B) met de pakking (C) en verwijder daarna het filterrooster (D). Reinig deze en monteen terug in de steun (E).

OPMERKING

Plaats de pakking (C) en het filterrooster (D) goed in de houders van de afdekking en de steun (E).

1. Monteer weier in de omgeekerde volgorde van demontage.

Afbeelding 7

P100329

HYDRAULISCHE OLIE

LET OP!

Raak de warme onderdelen nicht aan.

Laat de motor en het hydraulische system afkoelen.

1. Zet de machine op een vlakke ondergrund, schakel de parkeerrem in en draai de contactsleutel (64) maar 'O'.
2. Open de klep voor de motorruimte (1) met de deblokkeerknop (25).
3. Demonteer de zijklep links (4) met het slot, verwijder waar nodig de leiding van de waterfilter (30, optioneel).
4. Controller het peil van de hydraulische olie via de indicator op het reservoir (19).

Het peil van de hydraulische olie moet halverwege de indicator staan.

Als het peil lager is, draait u de dop (20) los en vul u hydraulische olie van het type AGIP Arnica 46 bij.

Vervang de olie en de filters bij verruiling door een mechanische storing (zie de procedure in de werkplaatshandleiding).

MOTOROLIE

LET OP!

Raak de warme onderdelen nicht aan.

Laat de motor afkoelen.

1. Zet de machine op een vlakke ondergrond, schakel de parkeerrem in en draai de contactsleutel (64) maar 'O'.
2. Open de klep voor de motorruimte (1) met de deblokkeerknop (25).

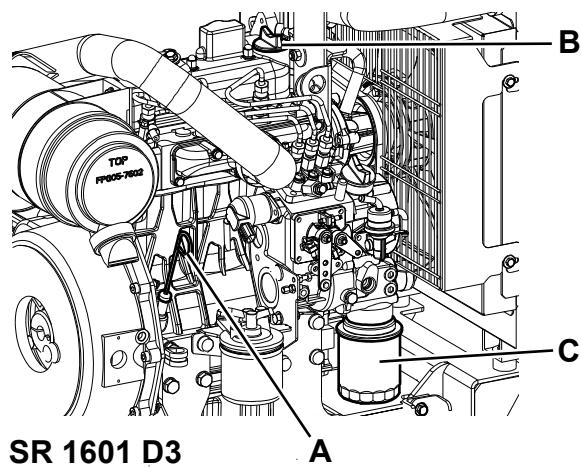

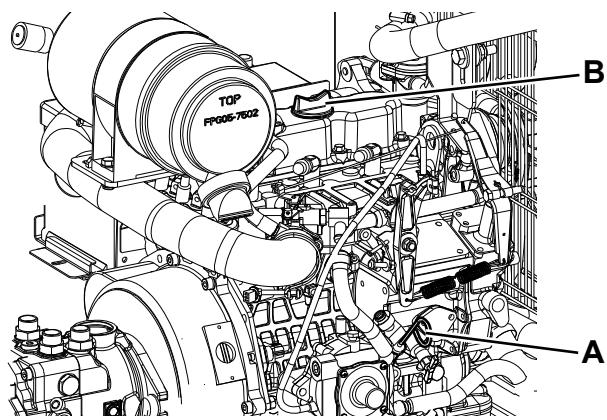

3. Controller het motoroliepeil met de peilstok (A, Afb. 8-9-10) voordat de machine worden gebruikt.

Open waar nodig de dop (B, Afb. 9-10) en vul het motoroliepeil bij.

(Zie de procedure in de betreffende handleiding van de motor)

1. Ververs de motorolie na de eerste 50 bedrijfsuren en daarna elke 150研究成果.

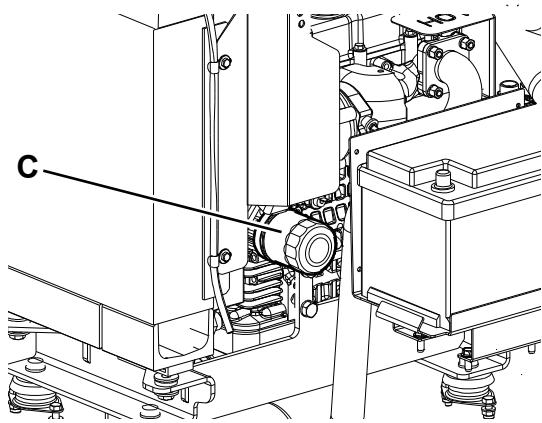

Het oliefilter (C)要去 als de olie wordt ververst (zie de procedure in de werkplaatshandleiding).

Gebruik de volgende tabel voor het gebruik van de juiste olie op basis van de omgevingstemperatuur:

TEMPERATUURINTERVAL	TYPE OLIE
Hoger dan 15 °C (60 °F)	SAE 10W-30
Lager dan 15 °C (60 °F)	SAE 5W-30

P100329A

Afbeelding 8
P100329D3
Afbeelding 9

SR 1601 LPG3 - SR 1601 P3
P100329P3
Afbeelding 10

REINIGING VAN HET LUCHTFILTER VAN DE MOTOR

1. Zet de machine op een vlakke ondergrond, schakel de parkeerrem in en draai de contactsleutel (64) maar 'O'.
2. Open de klep voor de motorruimte (1) met de deblokkeerknop (25).
3. Controller de service-indicator van het luchtfilter van de motor (27) voordat de machine worden gebruikt.

OPMERKING

Als u het luchtfilter van de motor hebt gereinigd of verrangen, moet de service-indicator worden geseset door op het uiteinde te drukken.

LET OPI!

Als er werkzaamheden aan de elementen van het luchtfilter van de motor worden uitgevoerd, moet u zeer zorgvuldig te werk gaan en ervoor zorgen dat er geen stof of vuil in de motor kan komen. Stof kan ernstige schade aan de motor veroorzaken.

1. Open de klep van het luchtfilter voor de motor (24) en verwijder het kartonnen voorfilter en het synthetische filter.
2. Reinig de luchtfilters van de motor en/of voer onderhoudswerkzaamheden aan het patroon van het luchtfilter van de motor (24)uit, die de handleiding van de motor.

MOTORKOELVLOEISTOF

LET OP!

Verwijder de dop van de radiateur (23) Niet als de motor warm is.

1. Zet de machine op een vlakke ondergrund, schakel de parkeerrem in en draai de contactsleutel (64) maar 'O'.
2. Open de klep voor de motorruimte (1) met de deblokkeerknop (25).
3. Laat de motor en de koelvloeistof afkoelen; draai de dop van de radiateur (23) daarna voorzichtig los zodat de overmatige druk kan wegstromen.
4. Verwijder de dop van de radiateur (23) en contrôleer de koelvloeistof.

Als het peil laag is, voegt u een(APeIen en een deel water en een deel antivries voor motorvoertuigen toe, zie de handleiding van de motor.

CONTROLE / VERVANGING / RESETTEN VAN DE ZEKERINGEN

Controle van de herbruikbare zekeringen

1. Zet de machine op een vlakke ondergrond.
2. Schakel de parkeerrem in.
3. Zet de contactsleutel (64) in stand 'O' en verwijder de sleutel.
4. Controller op het paneel (38) of de volgende zekeringen zijn uitgeschakeld (Afb. 11):

(A): F1 (30 A), aanzuiging stof
(B): F2 (16 A), filterschudder
(C): F4 (30 A), contactsleutel
(D): F5 (16 A), hulpsystemen motor
(E): F3 (10 A), installment voor stofbestrijding (waar aanwezig)
(F): F6 (10 A), bedrijsverlichting (optioneel)
(G): F7, verlichtingsystem (optioneel)
(H): F8, ventilator cabine (optioneel)

Wacht tot het onderdeel dat de zekering liet springen is afgekoeld en reset daarna de gesprongen zekering.

Controle/ervanging van de zekeringen

1. Zet de machine op een vlakke ondergrond.
2. Schakel de parkeerrem in.
3. Zet de contactsleutel (64) in stand 'O' en verwijder de sleutel.
4. Open de klep voor de motorruimte (1) met de deblokkeerknop (25).
5. Verwijder bij de bestuurdersstoel de beschermingsdeksels en controllerer of de volgende zekeringen intact zijn (Afb. 12-13):

(I): F9 (50 A), gloeibougies (alleen voor SR 1601 D3)
(J) : F10 (50 A), dynamo
(K): F11 (1 A), schakelaar verlichting onder motorkap (optioneel)

Vervang zekeringen die defect+zijn. Plaats het beschermingsdeksen terug.

1. Sluit de motorkap (1).

Afbeelding 11

Probleem	Waarschijnlijke oorzaak	Oplossing
De machine beweegt nicht	Accu losgekoppeld	Sluit de accu aan
	Lege brandstoftank	Tank brandstof
	Zekeringen voor beschemming circuit gesprongen	Reset de gesprongen zekeringen
	Parkeerrem ingeschakeld	Uitschakelen
	Hydraulische deblokkeerschroef Niet in juiste positie	Draai de schroef in de juiste positie
De hoofdborstel draait nicht	Hendel in stand voor hoofdborstel omhoog	Laat de hoofdborstel met de hendel zakken
	Vuil rond de transmissie van de borstel	Verwijder het vuil
	Afvalcontainer Niet volledig omlaag	Laat de afvalcontainer helemaal zakken
De machine verzamelt weinig vuil/stof	Aanzuigsysteme uitgeschakeld	Schakel het aanzuigsysteme met de schakelaar in
	Stofffilter verstopt	Reinig de stofffilter
	Afvalcontainer vol	Leeg de afvalcontainer
	Flaps Niet heel of goed afgesteld	Controler de integritiet en de juiste afstelling van de flaps (*)
	Hoogte vanaf de grond hoofdborstel Niet juist	Stel de hoogte vanaf de grond van de borstel af
	Zekeringen voor beschemming circuit gesprongen	Reset de gesprongen zekeringen
De zichborstel werkkt nicht	Hendel in stand voor zichborstel omhoog	Laat de zichborstel met de hendel zakken
	Vuil rond de transmissie van de borstel	Verwijder het vuil
	Afvalcontainer Niet volledig omlaag	Laat de afvalcontainer helemaal zakken
De losklep van de afvalcontainer sluit nicht	Klep voor snel losers geblokkeerd door vuil	Verwijder het vuil aan de randen van de ruimte
De motor van de filterschudder werkkt nicht	De stekker van de motor van de filterschudder is Niet goed aangesloten	Herstel de verbinding
	Zekeringen voor beschemming circuit gesprongen	Reset de gesprongen zekering
De installmentatie voor stofbestrijding (optioneel) werkkt nicht	Schakelaar defect	Vervang de schakelaar (*)
	Spuitmonden verstopt of waterfilter verstopt	Reinigen
	Pomp defect	Vervangen
	Zekeringen voor beschemming circuit gesprongen	Reset de gesprongen zekering

(*) Handelingen die door een servicecentrum van Nilfisk要去en worden uitgevoerd.
Neem voor meer informatie contact op met de servicecentra van Nilfisk. Zij beschikken over de werkplaatshandelieing.

VERWIJDERING

Als de machine worden afgedankt, moet hij maar een bevoegd verwijderingbedrijf worden gebracht.

Voordat de machine wordt afgedankt, moeten de volgende materialen worden verwijderd en gescheiden enervolgens volgens de geldende milieunormen maar de betreffende afvalverwerkingsbedrijven worden gebracht:

Accu's
Polyester stofffilter
Hoofdborstel en zijborstels
Motorolie
- Olie hydraulisch system
Filter voor olie hydraulisch systeme
Kunststoff leidingen en onderdelen
Elektrische en elektronische onderdelen (^*)

(*) Raadpleeg met name voor het afldanken van elektrische en elektronische onderdelen uwplaatselijkke Nilfisk-kantoor.
