Type de produit	Carte tuner TV USB
Caractéristiques techniques principales	Compatible avec les signaux DVB-T, DVB-T2, et analogiques
Alimentation électrique	Alimentation par USB
Dimensions approximatives	Environ 10 x 4 x 2 cm
Poids	Environ 50 g
Compatibilités	Windows 10, 8, 7, Vista, XP
Type de connexion	USB 2.0
Fonctions principales	Réception de la télévision numérique, enregistrement de programmes, lecture de vidéos
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Pas de pièces détachées disponibles, produit non réparable
Sécurité	Utiliser uniquement avec les appareils compatibles, ne pas exposer à l'humidité
Informations générales utiles	Vérifier la compatibilité avec votre région pour la réception des chaînes

FOIRE AUX QUESTIONS - PCTV 60E PINNACLE

Comment installer le PINNACLE PCTV 60E sur mon ordinateur ?

Pour installer le PINNACLE PCTV 60E, insérez la carte dans un port PCI de votre ordinateur, puis installez les pilotes fournis sur le CD ou téléchargez-les depuis le site officiel de Pinnacle. Suivez les instructions à l'écran pour finaliser l'installation.

Pourquoi je ne reçois pas de signal TV ?

Vérifiez que l'antenne est correctement connectée et positionnée. Assurez-vous également que les pilotes de votre carte sont à jour et que le logiciel de réception TV est configuré pour détecter les chaînes disponibles.

Comment mettre à jour les pilotes de ma carte PINNACLE PCTV 60E ?

Rendez-vous sur le site officiel de Pinnacle, recherchez le modèle PCTV 60E et téléchargez les derniers pilotes. Une fois le téléchargement terminé, exécutez le fichier et suivez les instructions pour mettre à jour les pilotes.

Le son de la télévision ne fonctionne pas, que faire ?

Vérifiez les paramètres de sortie audio de votre ordinateur et assurez-vous que le volume est activé. Vous pouvez également essayer de modifier les paramètres audio dans le logiciel de réception TV que vous utilisez.

Est-ce que le PINNACLE PCTV 60E est compatible avec Windows 10 ?

Le PINNACLE PCTV 60E peut fonctionner sous Windows 10, mais il est recommandé de vérifier la compatibilité des pilotes sur le site de Pinnacle pour s'assurer d'une installation réussie.

Comment résoudre un problème de pixels ou d'images saccadées ?

Assurez-vous que votre ordinateur répond aux exigences minimales pour le traitement vidéo. Vérifiez également la connexion de l'antenne et essayez de réduire la qualité vidéo dans les paramètres du logiciel.

Comment désinstaller le logiciel PINNACLE PCTV 60E ?

Allez dans 'Panneau de configuration' > 'Programmes' > 'Programmes et fonctionnalités'. Trouvez le logiciel PINNACLE PCTV 60E dans la liste, cliquez dessus et sélectionnez 'Désinstaller'.

Y a-t-il un support technique disponible pour le PINNACLE PCTV 60E ?

Oui, vous pouvez contacter le support technique de Pinnacle via leur site web pour obtenir de l'aide sur les problèmes liés à votre produit.

MODE D'EMPLOI PCTV 60E PINNACLE

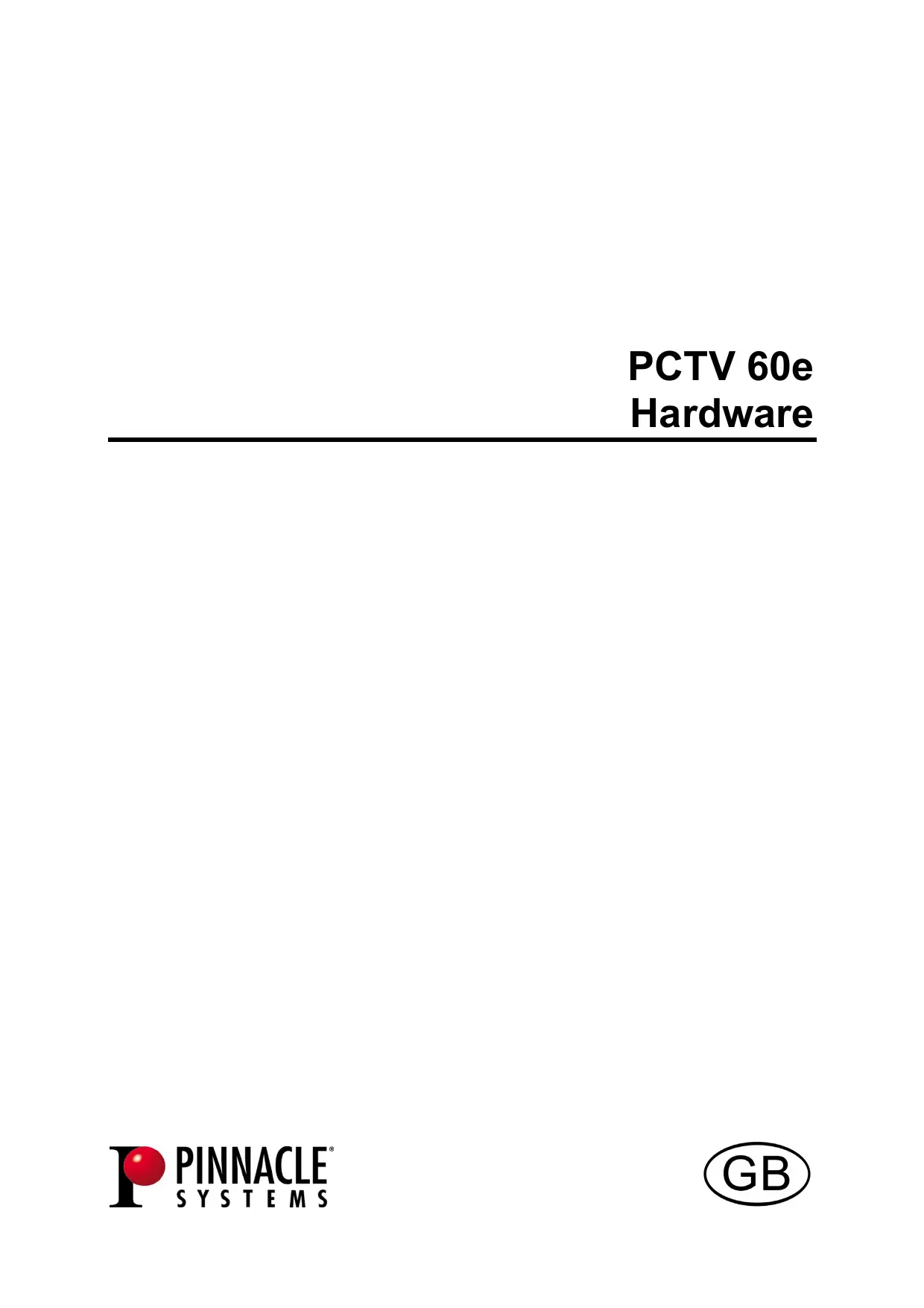

PCTV 60e

Hardware

PCTV 60e Hardware

User's Guide

GB August 2005

© Pinnacle Systems GmbH 2005

All rights reserved.

No part of this manual may be reproduced or transferred to other media without explicit written permission from Pinnacle Systems GmbH, Braunschweig, Germany.

All brand or product names are trademarks or registered trademarks of their respective holders.

This manual is printed on chlorine-free, bleached paper using solvent-free ink.

Pinnacle Systems GmbH has written this manual to the best of its knowledge, but does not guarantee that the programs/systems will fulfill the users' intended applications.

No warranty is made as to the specifications of features.

Pinnacle Systems GmbH retains the right to make alterations to the content of the manual without obligation to inform third parties.

All quotes, sales, supply and manufacturing contracts from Pinnacle Systems GmbH, including consulting, installation and other contractual services are subject exclusively to the General Sales and Delivery Terms of Pinnacle Systems GmbH.

Table of Contents

Introduction. 1

Box Contents 2

System Requirements 3

Computer Hardware 3

Computer Software 3

Connecting the Antenna 4

Connecting to the Computer 5

Positioning Tips for the Rod Antenna 6

Using the Remote Control 7

LED Display 8

Technical Data 9

Bus System 9

TV Tuner 9

DVB-T Demodulator 9

Antenna Input (Optional) 9

Notes

Congratulations! You are now the proud owner of a PCTV 60e!

PCTV 60e makes it possible to receive digital terrestrial television in accordance with the DVB-T standard (Digital Video Broadcasting - Terrestrial) and with excellent picture quality on your laptop and desktop PC. The PCTV 60e offers you a unique DVB-T receiver for USB.

The PCTV 60e has optimized reception and functions independently of the power supply. This makes it the ideal mobile solution for digital television reception on your laptop computer.

In addition to Live-TV, PCTV 60e also makes time delay television (Timeshift) available, as well as giving you the ability to record shows on your hard disk and on writable DVDs - without any compromise in sound or image quality.

You also get access to the free information services, videotext and the electronic program guide (EPG), which let you program the shows you want to record simply and easily.

Additional services planned for the future include digital radio, interactive television, and IP data reception. Some of these services are already available in selected areas.

Depending on the version of your product, package contents may vary.

And now have fun with your PCTV 60e!

More information about DVB-T can be found on the Internet at

www.dvb.org.

PCTV 60e

Rod antenna
(Figure is an example)

Antenna adapter

USB cable

Remote control with batteries (Figure is an example)

Installation CD

On CD-ROM:
User manual, Hardware instructions
Remote control instructions

Quick Start instructions

Depending on the version of your product, package contents may vary.

In order for the PCTV 60e to function smoothly, your system must meet the following requirements:

Computer Hardware

Processor

Minimum: Pentium III 1.0 GHz or equivalent AMD Athlon XP processor (SD only)

Recommended: Pentium IV 2.0 GHz, Pentium M 1.3 GHz or equivalent AMD Athlon 64 processor (SD and HD)

Working memory

Minimum: 256 MB RAM

Recommended: 512 MB RAM

Hard disk

Minimum: IDE hard disk with master mode drivers and 5 GB free disk space
Recommended: U-DMA hard disk with 20 GB free disk space

Graphics controller

Minimum: DirectX 8 compatible graphics card
Recommended: DirectX 9 (or higher) compatible graphics controller

Sound controller

Minimum: DirectX 9 compatible sound controller

USB port

USB (full-speed or high-speed) port

CD-ROM / DVD-ROM drive or recorder

Minimum: CD-ROM or DVD-ROM drive Recommended: CD or DVD recorder

Computer Software

Windows XP (Home Edition, Professional Edition or Media Center Edition 2005) with the latest Service Pack

If your PCTV 60e does not include an antenna or you live in an area that is not suited for receiving signals with indoor antennas, connect the PCTV 60e to another antenna (e.g., your building antenna) using the antenna adapter:

• Insert the antenna adapter into the antenna input socket of the PCTV 60e from the side.

• When doing this, make sure that the plastic knob on the PCTV 60e casing fits into the round groove of the adapter.

• Now turn the adapter until it snaps into the PCTV 60e casing and both line up properly.

• Now attach the antenna adapter either to the antenna on your building, a room antenna or the rod antenna that is optionally included in the box.

To connect an antenna, you need the corresponding cable. Note that the quality of the cable has a great influence on the quality of the reception.

Connecting to the Computer

• Connect your PCTV 60e with your computer via the USB port.

Use only the USB cable included in the box.

Positioning Tips for the Rod Antenna

If you would like to use the rod antenna (optional) included in your box to get television reception, note following instructions (these instructions do not apply to other antennas):

If possible, place the PCTV 60e near a window.
- In addition, place the PCTV 60e as high as possible.
- The PCTV 60e should not be placed near a cathode ray tube monitor or a television or similar equipment.

Note that you will possibly not get the best DVB-T reception inside buildings. In this case, place your PCTV 60e as high and as near to a window as possible or attach the adapter (included in the box) to your roof antenna.

Using the Remote Control

If your PCTV 60e box includes a remote control, when you use it, make sure that it is aimed directly at the reception area of the PCTV 60e casing.

The LED display on the PCTV 60e indicates the operational status of the device:

• The yellow LED indicates that the station is set correctly.

Bus System

USB (full-speed or high-speed)

TV Tuner

Microtune MT2060

The frequency range is 45.75 to 863.25MHz (VHF and UHF).

DVB-T Demodulator

Zarlink MT352

16.64 QAM, QPSK
6,7,8 MHz bandwidth
UHF, VHF

Antenna Input (Optional)

75 Ohm via IEC adapter

Note the following when using the Pinnacle Studio QuickStart: If you want to edit DVB-T shows, first record them to your hard disk using the Pinnacle MediaCenter. After this, you can edit the saved video files with Studio QuickStart.

CE

Konformitätserklarung nach ISO/IEC Guide 22

Declaration of conformity in accordance with ISO/IEC Guide 22

Nr. / No 1.00

Anbieter / Supplier : Pinnacle Systems GmbH

Anschrift / Address : Frankfurter Strasse 3c 38122 Braunschweig, Germany

Produkt / Product : PCTV 60e

Das oben beschriebene Produkt ist konform mit:

The product described above is in conformity with:

Dokument-Nr. Document No.	Titel Title
EN 55013 : 2002	Funkstör eigenschaften von Rundfunkempfängern und verwandten Geräten der Unterhaltungselektronik Limits and methods of measurement of radio disturbance characteristics of broadcast receivers and associated equipment
EN 55020 : 2003	Störfestigkeit von Rundfunkempfängern und verwandten Geräten der Unterhaltungselektronik Electromagnetic immunity of broadcast receivers and associated equipment
EN 61000-4-2 : 2001	Störfestigkeit gegen Entladung statischer Elektrizität Electrostatic discharge immunity test
EN 61000-4-3 : 2001	Störfestigkeit gegen hochfrequente elektromagnetische Felder Radiated, radio-frequency, electromagnetic field immunity test
EN 61000-4-4 : 2002	Störfestigkeit gegenchnelle transiente elektrische Stögrößen/BURST Electrical fast transient/burst immunity test
EN 61000-3-2 : 2001	Grenzwerte für Oberschwingungsströme Limitations for harmonic currents
EN 61000-3-3 : 2002	Grenzwerte für Spannungsschwankungen und Flicker Limitations of voltage fluctuations and flicker
EN 60950 : 2001	Sicherheit von Einrichtungen der Informationstechnik Safety of information technology equipment

Dieser Erklärung liegt zugrunde: Prüfbericht(e) des EMV-Prüflabors

This certification is based on: Test report(s) generated by EMI-test laboratory

Braunschweig, 14. Juli 2005 / July 14th, 2005

Mirko Schwarz

Hardware Engineering

Mathias Pfeiderer

Director Material Management

(Rechtsverbindliche Unterschrift / Legally Binding)
