PCTV 50I - Carte tuner TV PINNACLE - Notice d'utilisation et mode d'emploi gratuit

Marque	PINNACLE
Modèle	PCTV 50I
Catégorie	Carte tuner TV
Type de produit	Carte PCI interne
Bus	PCI 2.3
Décodeur vidéo	Philips SAA7131
Tuner TV	Philips TDA 8275A (45,75 - 863,25 MHz)
Formats TV	PAL / SECAM / NTSC
Entrée vidéo	Mini-DIN 4 broches (S-Vidéo ou Composite via adaptateur)
Entrée antenne	75 ohms IEC TV et radio (adaptateur F en option)
Entrée télécommande	Oui (câble récepteur inclus)
Sortie audio	Connecteur interne 4 broches (vers carte son)
Logiciel inclus	Pinnacle MediaCenter (version complète)
Système d'exploitation	Windows XP (Home, Pro, MCE 2005)
Processeur minimum	Pentium IV 1,8 GHz ou AMD Athlon XP équivalent
Mémoire vive minimum	256 Mo RAM
Espace disque minimum	5 Go
Fonctions principales	Réception TV et radio FM, timeshift, enregistrement, télétexte, EPG, numérisation de cassettes
Contenu du carton	Carte, adaptateur vidéo, câble audio interne, CD d'installation, télécommande avec piles et câble récepteur
Sécurité	Décharge statique à éviter, débrancher l'alimentation avant installation
Entretien	Nettoyer avec un chiffon doux sec, éviter l'humidité
Pièces détachées	Télécommande, câbles, adaptateur (contacter revendeur)

FOIRE AUX QUESTIONS - PCTV 50I PINNACLE

Comment installer la carte PCTV 50I ?

Avant toute manipulation, déchargez votre corps de l'électricité statique en touchant le boîtier du PC. Éteignez l'ordinateur, débranchez-le et ouvrez le boîtier. Insérez la carte dans un emplacement PCI libre, connectez le câble audio interne à la carte son, puis refermez le boîtier. Allumez le PC et insérez le CD d'installation pour installer les pilotes et le logiciel Pinnacle MediaCenter.

Quels sont les prérequis système ?

Le système doit disposer d'un processeur Pentium IV 1,8 GHz ou AMD Athlon XP équivalent, 256 Mo de RAM, une carte graphique compatible DirectX 8, une carte son compatible DirectX 9, un port PCI libre, et Windows XP (Home, Pro ou Media Center Edition 2005) avec le dernier service pack.

Puis-je recevoir la TNT avec cette carte ?

Non, la carte PCTV 50I est une carte analogique. Elle ne permet pas de recevoir la TNT (DVB-T). Elle est conçue pour la réception TV analogique par câble ou antenne, ainsi que la radio FM.

Comment enregistrer une émission ?

Utilisez le logiciel Pinnacle MediaCenter inclus. Vous pouvez programmer un enregistrement via le guide électronique des programmes (EPG) ou manuellement. Les enregistrements sont sauvegardés sur le disque dur en haute qualité.

Comment utiliser le timeshift ?

Le timeshift vous permet de mettre en pause la télévision en direct et de reprendre la lecture plus tard. Dans le logiciel Pinnacle MediaCenter, activez la fonction de timeshift. Les données sont temporairement stockées sur le disque dur.

La carte est-elle compatible avec Windows 10 ?

La notice officielle ne mentionne que Windows XP (Home, Pro, MCE 2005). Il n'y a pas de pilotes ou logiciels fournis pour Windows 10. La compatibilité avec les versions ultérieures n'est pas garantie.

Comment connecter une source vidéo externe ?

Utilisez l'entrée vidéo Mini-DIN 4 broches avec l'adaptateur fourni. Vous pouvez connecter un caméscope ou un magnétoscope via S-Vidéo ou Composite (Cinch). Branchez également le câble audio interne pour le son.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez que les piles sont correctement insérées et en bon état. Assurez-vous que le câble récepteur est bien connecté à la carte et placez le récepteur à portée de la télécommande. Si le problème persiste, consultez le mode d'emploi de la télécommande.

Comment obtenir le logiciel Pinnacle MediaCenter ?

Le logiciel est fourni sur le CD d'installation inclus dans le carton. Si vous l'avez perdu, vous pouvez contacter le support de Pinnacle Systems ou consulter leur site web pour d'éventuelles mises à jour.

Où trouver les mises à jour des pilotes ?

Les mises à jour des pilotes et du logiciel peuvent être disponibles sur le site web du fabricant Pinnacle Systems. Toutefois, étant donné l'ancienneté du produit, il se peut qu'aucune mise à jour ne soit plus publiée.

MODE D'EMPLOI PCTV 50I PINNACLE

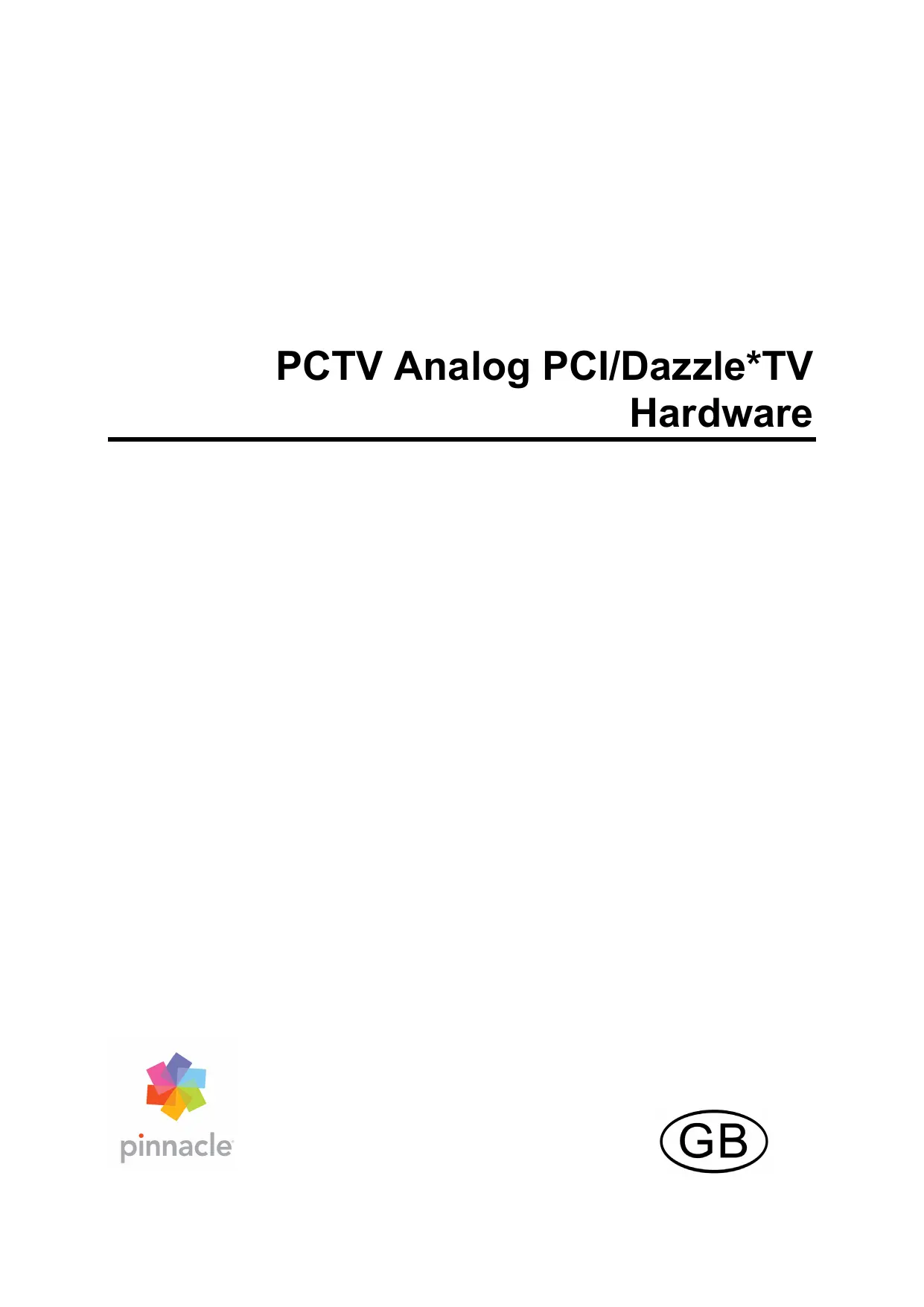

PCTV Analog PCI/Dazzle*TV Hardware

PCTV Analog PCI/Dazzle*TV Hardware

GB January 2006

© Pinnacle Systems GmbH 2006

All rights reserved.

No part of this manual may be reproduced or transferred to other media without explicit written permission from Pinnacle Systems GmbH, Braunschweig, Germany.

All brand or product names are trademarks or registered trademarks of their respective holders.

This manual is printed on chlorine-free, bleached paper using solvent-free ink. Pinnacle Systems GmbH has written this manual to the best of its knowledge, but does not guarantee that the programs/systems will fulfil the users' intended applications.

No warranty is made as to the specifications of features.

Pinnacle Systems GmbH retains the right to make alterations to the content of the manual without obligation to inform third parties.

All quotes, sales, supply and manufacturing contracts from Pinnacle Systems GmbH, including consulting, installation and other contractual services are subject exclusively to the General Sales and Delivery Terms of Pinnacle Systems GmbH.

Disposal and Recycling

Do not dispose of electric components in the garbage. Either return defective or unwanted devices to the retailer or take them to an appropriate recycling station!

Table of Contents

Introduction 1

Package Contents 2

System Requirements 3

Computer Hardware 3

Computer Software 3

For Your Own Safety 4

Hardware Installation 5

Preparing Installation 5

Using PCTV Analog PCI/Dazzle*TV Hardware 6

After Installation 6

Connecting the Equipment 7

Technical Data 8

Bus System. 8

Video Decoder / Demodulator 8

TV Tuner 8

TV Formats 8

Video Input 8

Antenna Input Terminals 8

Remote Input Terminal 8

Audio Output Terminal 9

Congratulations on becoming the proud owner of a PCTV Analog PCI/Dazzle*TV!

Starting today, you can use your PCTV Analog PCI/Dazzle*TV to receive broadcasts on your PC TV (via cable or antenna) and FM radio – and everything in stereo. Plus, you can use the analog video input, for example, to digitize your old video cassettes.

Together with the full version of the Pinnacle MediaCenter software, you can use your PCTV Analog PCI/Dazzle*TV to not only enjoy live TV and live radio but also timeshifted television or radio, as well as high quality recordings of shows on your hard drive and writable DVDs.

You also get access to the free information services, teletext and the electronic program guide (EPG). These services let you simply and easily access the information you want at any time, as well as schedule the shows you want to record.

And now have fun with your PCTV Analog PCI/Dazzle*TV!

Package Contents

PCTV Analog PCI/Dazzle*TV card

Video adapter

Internal audio cable (illustration is a sample)

Installation CD

Remote control with batteries and receiver cable (illustrations are samples)

Quick Install Guide

PDF files on CD-ROM: User Manual, hardware operating instructions, remote control operating instructions

Depending on the version of your product, package contents may vary.

Your system must satisfy the following requirements in order for your PCTV Analog PCI/Dazzle*TV to function smoothly:

Computer Hardware

Minimum: Pentium IV 1.8 GHz or equivalent AMD Athlon XP Recommended: Pentium IV 2.4 GHz or equivalent AMD Athlon 64

Working memory

Minimum: 256 MB RAM
Recommended: 512 MB RAM

Hard disk

Minimum: IDE hard disk with master mode drivers and 5 GB free disk space
Recommended: U-DMA hard disk with 20 GB free disk space

Graphics card

Minimum: DirectX 8-compatible graphics card
Recommended: DirectX 9-compatible (or higher) graphics card

Sound card

Minimum: DirectX 9-compatible sound card

Expansion slot

PCI 2.3-compatible expansion slot

CD-ROM / DVD-ROM drive or recorder

Minimum: CD-ROM or DVD-ROM drive Recommended: CD or DVD recorder

Computer Software

Windows XP (Home Edition, Professional Edition or Media Center Edition 2005) with the latest Service Pack

If you purchased your PCTV Analog PCI/Dazzle*TV together with a PC and it is already installed, skip the following chapters and continue with the chapter “Connecting the Equipment”.

In the interest of your own safety and the flawless functioning of your new PCTV Analog PCI/Dazzle*TV and computer system, note the following:

• Computer components are sensitive to static charge. Divert any electrostatic charge from your body before touching the components with your hands or any tools.
• Before opening the computer, make sure that the power plug is disconnected from the wall outlet.

Preparing Installation

The only tool you need for the installation is a screwdriver.

• Divert any possible electrostatic charge from your body by touching the casing of your PC.
• Turn off your computer and all peripheral devices. Disconnect the computer from the power supply and all necessary components.
• Loosen the computer cover screws and remove the cover.
• Select a free PCI (busmaster) slot. Remove the slot cover at the back of the computer. Be sure to keep the screws in a safe place.

Using PCTV Analog PCI/Dazzle*TV Hardware

• Connect one internal audio cable plug to the internal audio output terminal of the PCTV Analog PCI/Dazzle*TV card and the other plug to the internal audio input terminal of your sound card.
  Plug the card into the PCI slot. To do so, hold the card at the top and push it down into the slot while applying even pressure at both ends. Press down on the upper edge so that the card fits firmly in the slot.

• If you cannot easily insert the card into the slot, do not use force since this may bend the contact springs on the socket connector. Instead, remove the card and try to insert it again.

After Installation

• After you have inserted the hardware, tighten the card retaining bracket firmly on the back of the computer.
• Now place the cover onto your computer and connect the peripheral devices.

Bus System

PCI Rev. 2.3

Video Decoder / Demodulator

Philips SAA7131

TV Tuner

Philips TDA 8275A The frequency range is 45.75 to 863.25MHz

TV Formats

PAL/SECAM/NTSC

Video Input

• Mini-DIN 4-pole for S-Video or Composite Video (Cinch, via adapter)

Antenna Input Terminals

75 Ohm IEC radio (optional F-connector adapter)
- 75 Ohm IEC TV (optional F-connector adapter)

Remote Input Terminal

• Remote input terminal for connecting the optional receiver cable included in the package

Audio Output Terminal

• Internal audio output terminal (to the sound card) via a 4-pole connector,

2.54 mm pitch:

1.Left
2. Ground
3. Ground
4. Right

CE

Konformitätserklung nach ISO/IEC Guide 22

Declaration of conformity in accordance with ISO/IEC Guide 22

Nr. / No 1.00

Anbieter / Supplier : Pinnacle Systems GmbH

Anschrift / Address : Frankfurter Strasse 3c 38122 Braunschweig, Germany

Produkt / Product : PCTV 110i

Das oben beschriebene Produkt ist konform mit: / The product described above is in conformity with:

Dokument-Nr. Document No.	Titel Title
EN 55013 : 2002	Funkstör eigenschaften von Rundfunkempfängern und verwandten Geräten der Unterhaltungselektronik Limits and methods of measurement of radio disturbance characteristics of broadcast receivers and associated equipment
EN 55020 : 2003	Störfestigkeit von Rundfunkempfängern und verwandten Geräten der Unterhaltungselektronik Electromagnetic immunity of broadcast receivers and associated equipment
EN 61000-4-2 : 2001	Störfestigkeit gegen Entladung statischer Elektrizität Electrostatic discharge immunity test
EN 61000-4-3 : 2001	Störfestigkeit gegen hochfrequente elektromagnetische Felder Radiated, radio-frequency, electromagnetic field immunity test
EN 61000-4-4 : 2002	Störfestigkeit gegen schnelle transiente elektrische Stögrößen/BURST Electrical fast transient/burst immunity test
EN 61000-3-2 : 2001	Grenzwerte für Oberschwingungsströme Limitations for harmonic currents
EN 61000-3-3 : 2002	Grenzwerte für Spannungsschwankungen und Flicker Limitations of voltage fluctuations and flicker
EN 60950 : 2001	Sicherheit von Einrichtungen der Informationstechnik Safety of information technology equipment

Dieser Erklärung liegt zugrunde: Prüfbericht(e) des EMV-Prüflabors
This certification is based on: Test report(s) generated by EMI-test laboratory

Braunschweig, 26. April 2005 / April 26th, 2005

Mirko Schwarz

Hardwareentwicklung Hardware Engineering

Oliver Hellmold

Finanzdirektor / Director Finance (Rechtsverbindliche Unterschrift / Legally Binding)
