PCTV DUAL SAT PRO PCI - Carte tuner TV PINNACLE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte tuner TV satellite PCI
Marque	Pinnacle
Modèle	PCTV DUAL SAT PRO PCI
Connecteur bus	PCI 2.3
Entrée LNB	13 V / 18 V, 350 mW max
Norme tuner	DVB-S (satellite numérique)
Nombre de tuners	2 tuners satellite
Démodulateur	DVB-S
Format TV	SD et HD (selon configuration)
DiSEqC	Prise en charge DiSEqC
Fonctions principales	Réception TV/radio satellite, TimeShift, enregistrement sur disque dur ou DVD, télétexte, EPG
Logiciel inclus	Pinnacle MediaCenter
Processeur requis	Pentium IV 2 GHz ou AMD Athlon XP (SD) ; recommandé 2,8 GHz ou AMD Athlon 64 (SD et HD)
Mémoire vive requise	256 Mo (minimum), 512 Mo (recommandé)
Espace disque requis	5 Go libres (minimum), 20 Go (recommandé)
Système d'exploitation	Windows XP (Familial, Professionnel, Media Center 2005) avec dernier Service Pack
Alimentation	Via le slot PCI (bus PCI)
Dimensions (estimation)	Environ 12 cm x 6 cm (carte PCI standard)
Poids (estimation)	Environ 100 g
Accessoires fournis	Télécommande avec piles et récepteur (selon version), notice abrégée, CD-ROM avec manuels PDF
Entretien et nettoyage	Débrancher l'ordinateur avant nettoyage ; utiliser un chiffon sec et antistatique
Sécurité	Décharges électrostatiques : toucher le boîtier avant manipulation ; débrancher l'alimentation avant ouverture
Pièces détachées et réparabilité	Contacter le service après-vente Pinnacle ; composants non réparables par l'utilisateur
Informations générales	Date de publication : Février 2006 ; © Pinnacle Systems GmbH

FOIRE AUX QUESTIONS - PCTV DUAL SAT PRO PCI PINNACLE

Comment installer la carte PCTV DUAL SAT PRO PCI ?

Éteignez l'ordinateur et débranchez l'alimentation. Ouvrez le boîtier, choisissez un connecteur PCI libre, retirez l'obturateur correspondant. Insérez la carte en appuyant uniformément, fixez-la avec une vis, refermez le boîtier et rebranchez. Pour plus de détails, consultez le Guide du matériel sur le CD-ROM.

Quels sont les prérequis système pour utiliser cette carte ?

Processeur Pentium IV 2 GHz ou AMD Athlon XP (pour SD) ; 2,8 GHz recommandé pour HD. Mémoire vive : 256 Mo minimum, 512 Mo recommandé. Disque dur : 5 Go libres minimum, 20 Go recommandé. Carte graphique compatible DirectX 8, carte son compatible DirectX 9. Système d'exploitation : Windows XP (Familial, Professionnel ou Media Center 2005) avec dernier Service Pack.

Puis-je recevoir des chaînes HD avec cette carte ?

Oui, avec un processeur recommandé (Pentium IV 2,8 GHz ou AMD Athlon 64) et une configuration adaptée, la carte peut recevoir des chaînes HD en DVB-S.

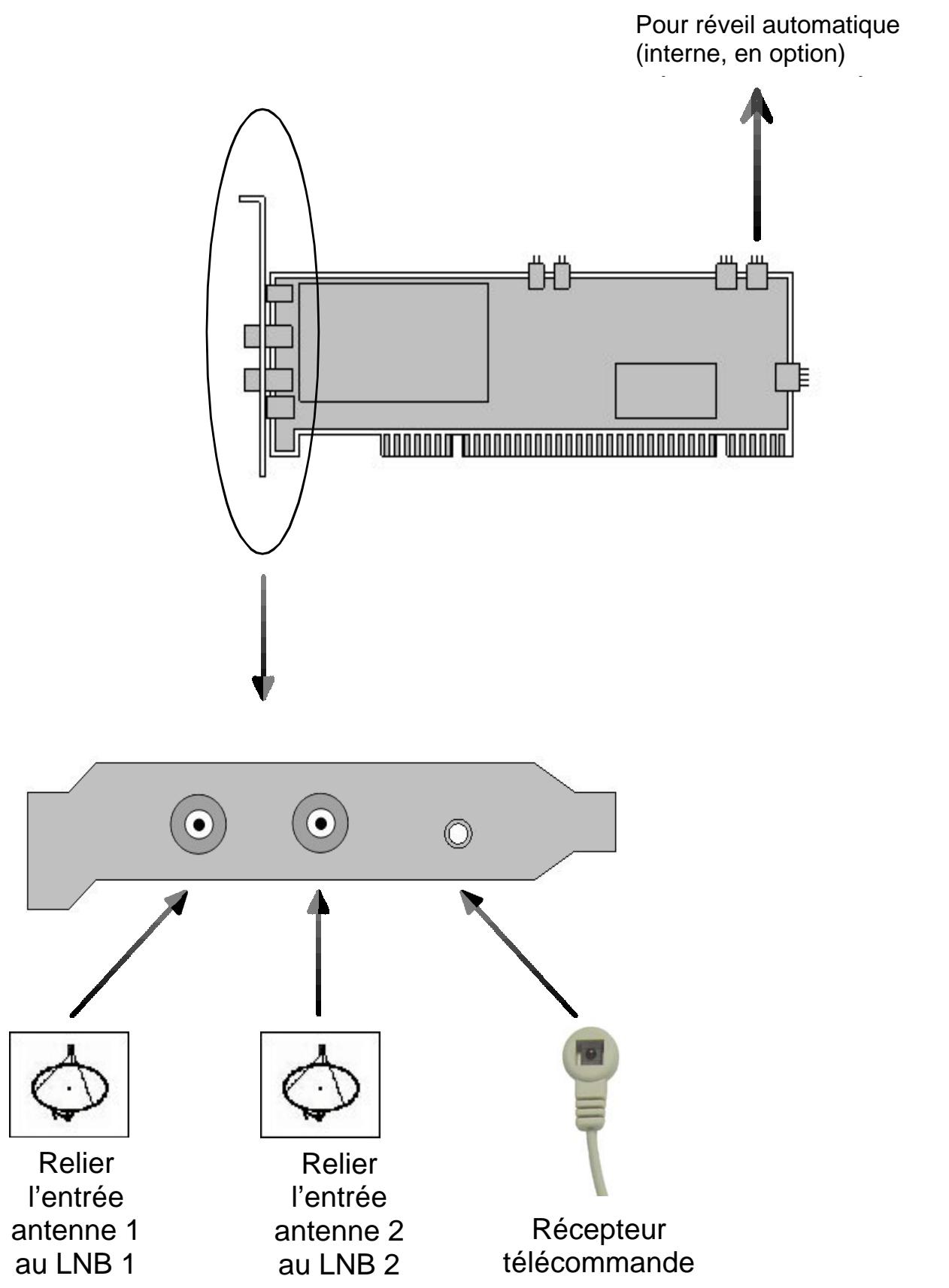

Comment raccorder la carte à une antenne satellite ?

Branchez le câble venant du LNB de votre antenne parabolique sur l'entrée LNF de la carte. Assurez-vous que le LNB est alimenté (la carte fournit 13V/18V). Si vous utilisez plusieurs satellites, configurez le support DiSEqC dans le logiciel.

Quel logiciel utiliser pour regarder la télévision ?

La carte est livrée avec le logiciel Pinnacle MediaCenter. Ce logiciel permet de regarder la TV en direct, d'utiliser le TimeShift, d'enregistrer sur disque dur ou DVD, et d'accéder au télétexte et au guide EPG.

Puis-je enregistrer une émission tout en regardant une autre ?

Oui, car la carte possède deux tuners satellite. Vous pouvez regarder une chaîne pendant que vous enregistrez une autre, ou même enregistrer deux chaînes simultanément.

La télécommande est-elle incluse ?

Oui, selon la version, une télécommande avec piles et un récepteur infrarouge sont fournis. Consultez le contenu du coffret pour vérifier.

Comment mettre à jour les pilotes de la carte ?

Les pilotes sont fournis sur le CD-ROM d'installation. Visitez le site Web de Pinnacle (aujourd'hui Corel) pour télécharger les dernières versions. Assurez-vous d'avoir le dernier Service Pack de Windows XP.

Que faire si l'ordinateur ne détecte pas la carte ?

Vérifiez que la carte est correctement insérée dans le connecteur PCI. Assurez-vous que le connecteur PCI fonctionne (essayez un autre emplacement). Redémarrez l'ordinateur et vérifiez dans le Gestionnaire de périphériques si des conflits apparaissent. Réinstallez les pilotes.

Cette carte fonctionne-t-elle sous Windows 10 ?

Non, le système d'exploitation requis est Windows XP uniquement. Les pilotes et logiciels ne sont pas compatibles avec les versions ultérieures de Windows.

MODE D'EMPLOI PCTV DUAL SAT PRO PCI PINNACLE

PCTV dual sat pro PCI matériel

D Février 2006

© Pinnacle Systems GmbH 2006

Tous droits réservés.

Toute reproduction ou représentation intégrale ou partielle, par quels procédés que ce soit, du présent manuel est interdite sans l'autorisation expresse par écrit de Pinnacle Systems GmbH, Brunswick.

Tous les noms de marque et de produits sont des marques ou des marques déposées des constructeurs respectifs.

Pinnacle Systems GmbH a apporté tout le soin requis à la rédaction du manuel, mais ne peut pas garantir que les programmes ou systèmes apporteront à l'utilisateur les résultats escomptés.

Les caractéristiques mentionnées dans le manuel n'ont qu'une valeur indicative. Pinnacle Systems GmbH se réserve le droit de procéder à des modifications dans le manuel sans pour autant s'astreindre à en informer les tiers.

Les offres, contrats de vente, de livraison et d’entreprise de Pinnacle Systems GmbH, y compris conseil, montage et autres prestations contractuelles, reposent exclusivement sur les conditions de vente et de livraison de Pinnacle Systems GmbH.

Récupération et recyclage

Les composants électriques ne doivent pas être mis aux ordures ménagères. Veuillez rapporter les appareils défectueux ou dont vous ne vous servez plus au commerçant ou à un point de collecte conçu à cet effet afin qu'ils soient recyclés de manière adaptée et respectueuse de l'environnement!

Table des matières

Contenu du coffret 2

Configuration système requise 3

Matériel 3

Système d'exploitation 3

Pourvoir sécurité 4

Installation matérielle 5

Preparatifs 5

Installation matérielle de la carte PCTV Dual Sat Pro PCI 6

Après installation 6

Raccordements 7

Caractéristiques techniques 8

Système bus 8

Entree LNB 8

Tuner 8

Démodulator 8

Format TV. 8

DiSEqC 8

Alimentation LNB 8

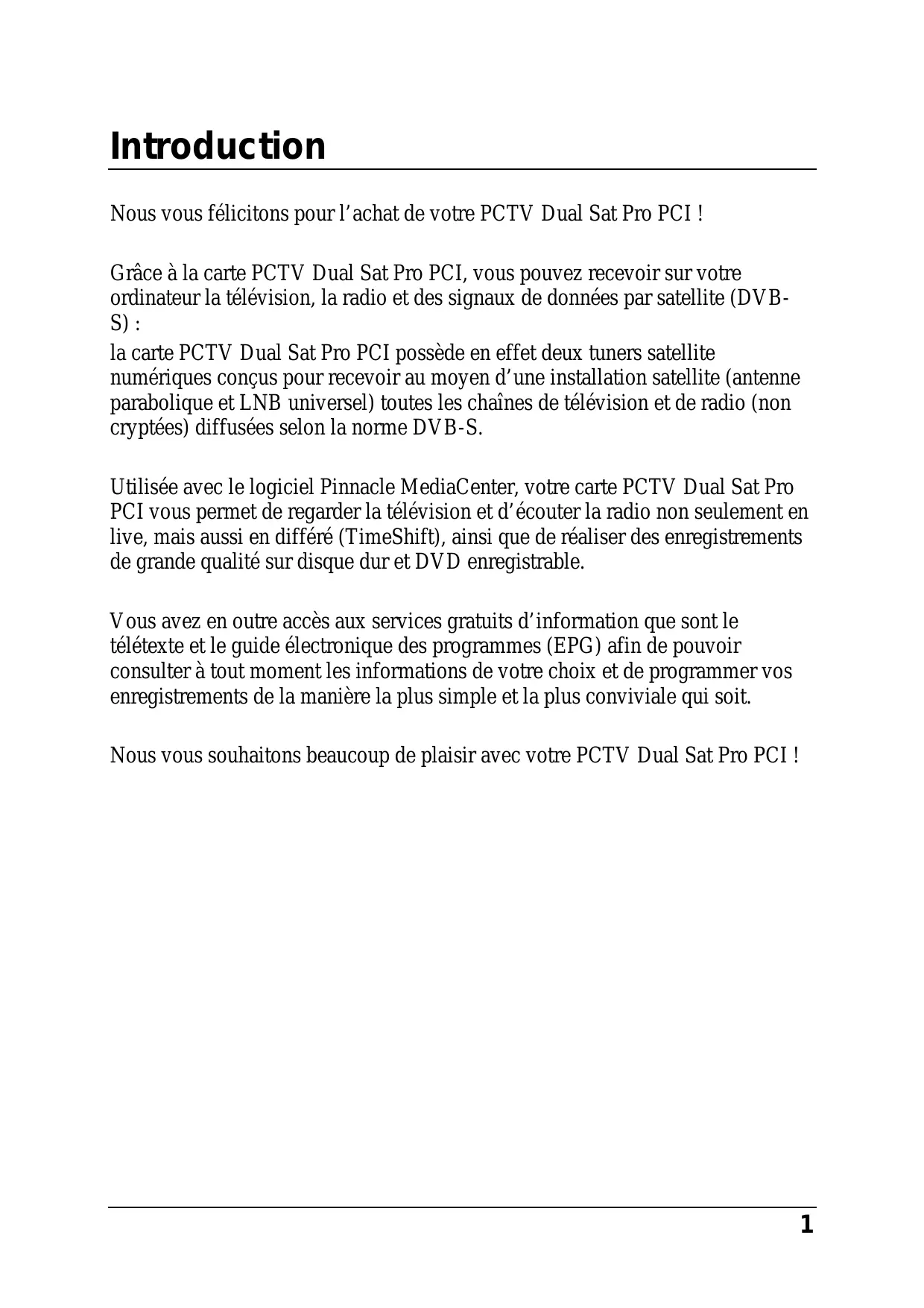

Nous vous félicitons pour l'achat de votre PCTV Dual Sat Pro PCI !

Grâce à la carte PCTV Dual Sat Pro PCI, vous pouvez recevoir sur votre ordinateur la télévision, la radio et des signaux de données par satellite (DVB-S):

la carte PCTV Dual Sat Pro PCI possède en effet deux tuners satellite numériques conçus pour recevoir au moyen d'une installation satellite (antenne parabolique et LNB universel) toutes les chaînes de télévision et de radio (non cryptées) diffusées selon la norme DVB-S.

Utilisée avec le logiciel Pinnacle MediaCenter, votre carte PCTV Dual Sat Pro PCI vous permet de regarder la télévision et d'écouter la radio non seulement en live, mais aussi en différé (TimeShift), ainsi que de réaliser des enregistrements de grande qualité sur disque dur et DVD enregistrable.

Vous avez en outre accès aux services Gratuits d'information que sont le télétexte et le guide électronique des programmes (EPG) afin de pouvoir consulter à tout moment les informations de votre choix et de programmer vos enregistrements de la manière la plus simple et la plus conviviale qui soit.

Nous vous souhaitons beaucoup de plaisir avec votre PCTV Dual Sat Pro PCI !

Télécommande avec piles et récepteur (en option) (les illustrations sont des exemples) Notice abrégée

Manuels au format PDF sur CD-ROM :

Guide de l'utilisateur, Guide du matériel,

Guide de la télécommande

En fonction de la variante, les éléments reçus peuvent différer de chaque mérés ci-dessus.

Pour que votre carte PCTV Dual Sat Pro PCI fonctionne parfaitement, votre système doit remplir les conditions suivantes :

Processeur

Au moins : Pentium IV cadencé à 2 GHz ou processeur AMD Athlon XP équivalent (uniquement SD)

Recommande : Pentium IV cadencé à 2,8 GHz ou processeur AMD Athlon 64 équivalent (SD et HD)

Mémoire vive

Au moins : 256 Mo RAM

Recommandé : 512 Mo RAM

Disque dur

Au moins : disque dur IDE avec pilotes Master Mode et 5 Go libres sur le disque Recommandé : disque U-DMA avec 20 Go libres sur le disque

Carte graphique

Au moins : carte graphique compatible DirectX 8

Recommandé : carte graphique compatible DirectX9 ou plus

Carte son

Au moins : carte son compatible DirectX9

Connecteur

Connecteur compatible PCI 2.3

Lecteur graveur de cd-rom/dvd-rom

Au moins : lecteur de CD-ROM / DVD-ROM

Recommande : graveur de CD ou DVD

Système d'exploitation

Windows XP (édition familiale, professionnelle ou Media Center 2005) avec le dernier service pack

Si vous avez acheté votre carte PCTV Dual Sat Pro PCI avec un ordinateur et qu'elle était déjà installée, sautez les paragraphes suivants et passez directement au chapitre « Raccordement des appareils »

Avant d'installer le matériel, veuillez lire les consignes suivantes pour votre propre sécurité et afin de garantir le bon fonctionnement de votre carte PCTV Dual Sat Pro PCI :

• Les composants d'ordinateur sont sensibles aux charges électrostatiques. Déchargez-vous de votre électricité statique avant de toucher les composants avec les mains ou avec des outils.
• Avant d'ouvrir l'ordinateur, débranchez toujours la fiche d'alimentation pour être sûr que l'appareil n'est pas sous tension.

Préparatifs

Pour installer le matériel, vous avez besoin d'un tournevis.

• Déchargez-vous de votre électricité statique en touchant le boîtier de votre ordinateur.
• Éteignez l'ordinateur et tous les périphériques raccordés. Débranchez la fiche secteur de l'ordinateur et retirez tous les câbles. Défaites les vis maintenant le boîtier de l'ordinateur et retirez l'enveloppe.
• Choisissez un connecteur PCI libre (fonctionnant en bus mastering). Défaites l'obturator correspondant à ce connecteur au dos de l'ordinateur et conservez les vis.

Installation matérielle de la carte PCTV dual sat pro PCI

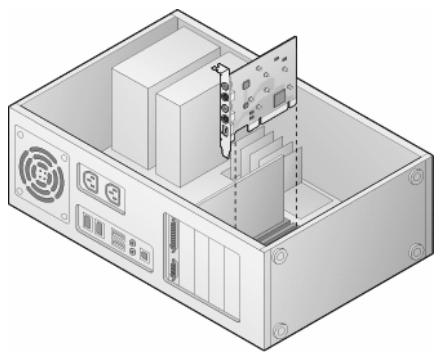

• Insérez la carte dans le connecteur PCI précédemment choisi. Pour cela, tenez solidement la carte par le bord supérieur et enfoncez-la dans le connecteur en appuyant de façon homogène des deux côtés. Appuyez sur le bord supérieur pour que la carte soit bien enfoncée dans le connecteur.

• Si vous avez du mal à insérer la carte, ne forcez pas au risque de déformer les ressorts des contacts dans l'emplacement de la carte mère. Retirez la carte et essayez de l'insérer à nouveau.

Après installation

• Après avoir installé le matériel, fixez la carte sur la paroi arrière de l'ordinateur avec les vis.
• Replacez l'enveloppe sur l'ordinateur et raccordez les périphériques et l'alimentation électrique.

Système bus

PCI

Entrée LNB

13 V / 18 V, 350 mW au plus
