MODE D'EMPLOI APC20 AKAI

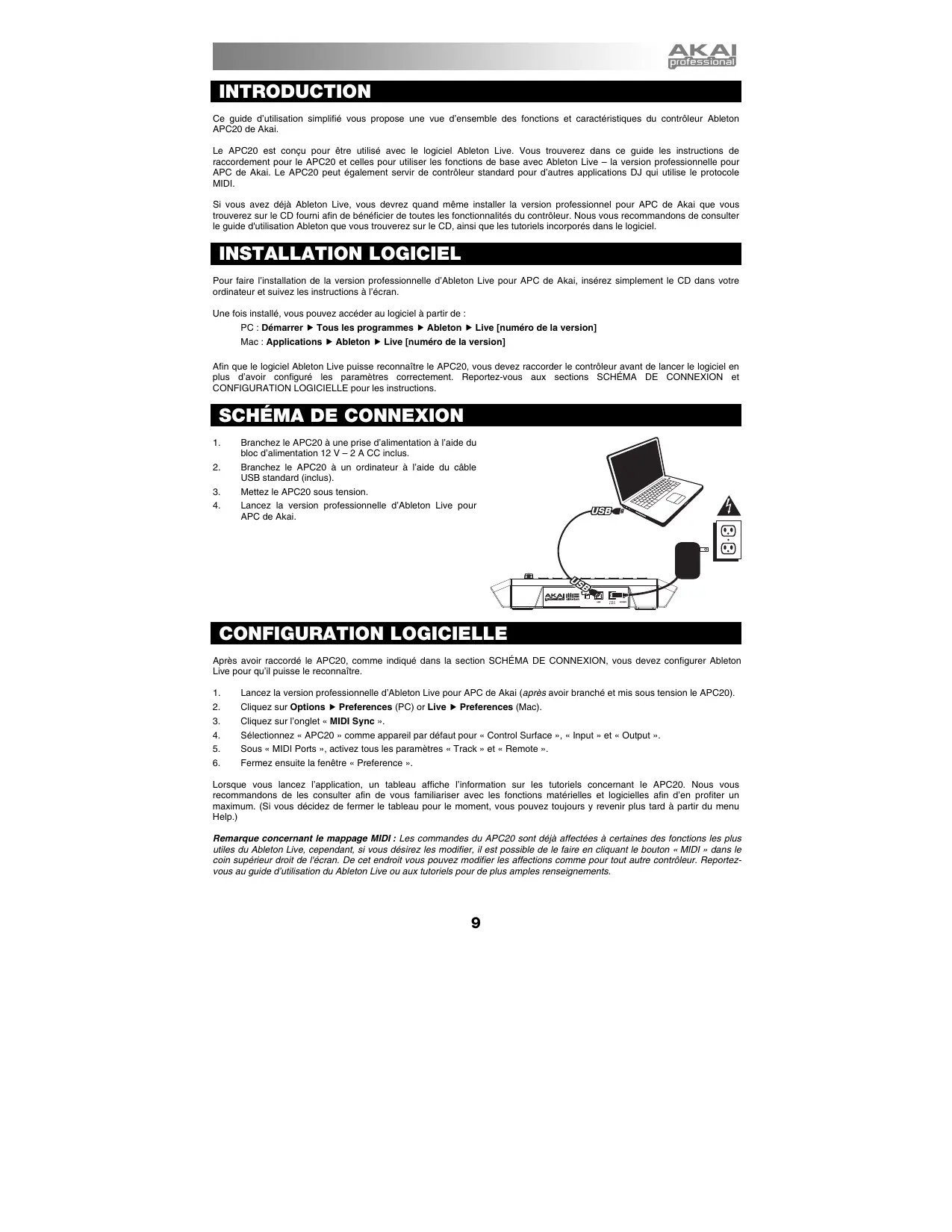

NTRODUCTION Ce guide d'utilisation simpliié vous propose une vue d'ensemble des fonctions et caractéristiques du contrôleur Ableton APC20 de Akai. Le APC20 est conçu pour être utilisé avec le logiciel Ableton Live. Vous trouverez dans ce guide les instructions de raccordement pour ls APC20 et celles pour utliser les fonctions de base avec Ableton Live — la version professionnelle pour APC de Akai. Le APC20 peut également servir de contrôleur standard pour d'autres applications DJ qui utilise le protocole MDI Si vous avez déjà Ableton Live, vous devrez quand même installer la version professionnel pour APC de Akai que vous. trouverez sur le CD fourni afin de bénéficier de toutes les fonctionnalités du contrôleur. Nous vous recommandons de consulter le guide d'utilisation Ableton que vous trouverez sur le CD, ainsi que les tutoriels incorporés dans le logiciel. INSTALLATION LOGICIEL Pour faire l'installation de la version professionnelle d'Ableton Live pour APC de Akai, insérez simplement le CD dans votre ordinateur et suivez les instructions à l'écran. Une fois installé, vous pouvez accéder au logiciel à partir de PC : Démarrer » Tous les programmes » Ableton » Live [numéro de la version] Mac : Applications > Ableton » Live [numéro de la version] Afin que le logiciel Ableton Live puisse reconnaître le APC20, vous devez raccorder le contrôleur avant de lancer le logiciel en plus d'avoir configuré les paramètres comectement. Reporez-vous aux sections SCHÉMA DE CONNEXION et CONFIGURATION LOGICIELLE pour les instructions.

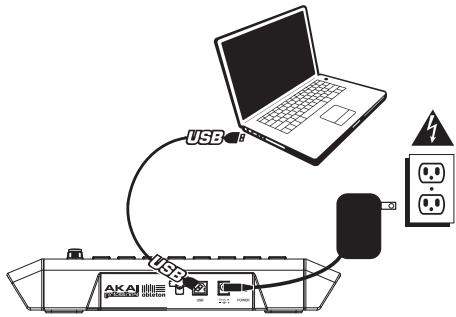

1: Branchez le APC20 à une prise d'alimentation à l'aide du bloc d'alimentation 12 V — 2 À CC inclus.

2. Branchez le APC20 à un ordinateur à l'aide du câble

USB standard (inclus).

3. Mettez le APC20 sous tension.

4. Lancez la version professionnelle d'Ableton Live pour

APC de Akai CONFIGURATION LOGICIELLE Après avoir raccordé le APC20, comme indiqué dans la section SCHÉMA DE CONNEXION, vous devez configurer Ableton Live pour qu'il puisse le reconnaître. Lancez la version professionnelle d'Ableton Live pour APC de Akai (après avoir branché et mis sous tension le APC20). Cliquez sur Options > Preferences (PC) or Live » Preferences (Mac). Cliquez sur l'onglet « MIDI Sync ». Sélectionnez « APC20 » comme appareil par défaut pour « Control Surface », « Input » et « Output ». Sous « MIDI Ports », activez tous les paramètres « Track » et « Remote ». Fermez ensuite la fenêtre « Preference ». Lorsque vous lancez l'application, un tableau affiche l'information sur les tutoriels concemant le APC20. Nous vous recommandons de les consulter afin de vous familariser avec les fonctions matérielles et logicielles afin d'en profiter un maximum. (Si vous décidez de fermer le tableau pour le moment, vous pouvez toujours ÿ revenir plus tard à partir du menu Help.) Remarque concernant le mappage MIDI : Les commandes du APC20 sont déjà affectées à certaines des fonctions les plus uties du Ableton Live, cependant, si vous désirez les modifier, l est possible de le faire en cliquant le bouton « MIDI » dans le Coin supérieur droit de l'écran. De cet endroit vous pouvez modiier les affections comme pour tout autre contrôleur. Reportez- vous au guide d'utlisation du Ableton Live ou aux tutoriels pour de plus amples renseignements.

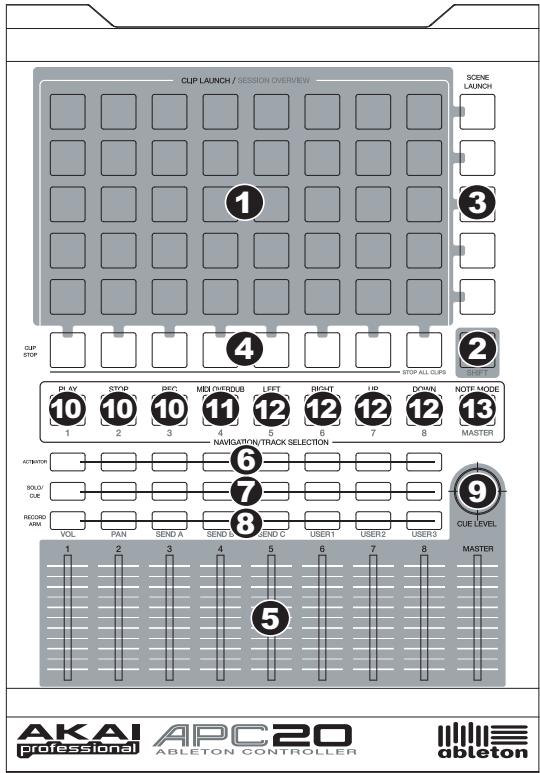

OVERVIEW — En mode d'affichage Clip Launch (par défaut), cette grille de boutons de 8 x 5 permet de lancer des clips à partir de Ableton Live. Les 8 colonnes verticales représentent 8 pistes dans le logiciel, alors que les 5 rangées horizontales représentent 5 emplacements dans chaque piste. Dans ce mode d'affichage, la signification des couleurs des touches DEL est la suivante : ÉTEINTE - vide AMBRÉE -— clip présent, mais ne joue pas VERTE- clip présent, en mode lecture ROUGE clip présent, en mode d'enregistrement Lorsque la touche SHIFT est maintenue enfoncée, cette grille passe en mode Session Overview {vue d'ensemble de la session). Dans ce mode d'affichage, chaque touche représente une grille 8 x 5 complète d'emplacements pour clips, c. à-d., chaque touche représente un affichage Clip Launch. Lorsqu'une des touches est sélectionnée, l'affichage Clip Launch est modifié. Ceci vous permet d'accéder et d'utiliser plus de 5 rangées et 8 pistes disponibles dans ÈS APC20Q TE un seul affichage Clip Launch. Dans le mode d'affichage Session Overview, la signification des couleurs des touches DEL est la suivante : TEPe Pl le les É gl HT DE L ù rouge ai grille 8 x , ÉTEINTE — aucun clip n'est présent dans cette RS ED CD Lane em aie grille de 8x5 du APC20. Vous pouvez modifier l'affichage AMBRÉ — des clips sont présents dans cette Clip Launch à l'aide des commandes du grille de 8 x 5 présentement sélectionnée APC20 (p. ex., Session Overview). VERTE - des clips sont présents dans cette grille de 8 x 5 qui contient des emplacements | femarque Si aficnage ClipsLauneh en pour clips qui sont présentement en mode de léoursest« entre» deux et HÉCHDID lecture logiciel, les deux touches représentant ces. ROUGE - des clips sont présents dans cette ldeux grilles seront allumées: grille de 8 x 5 qui contient des emplacements pour clips qui ne sont pas en mode de lecture Exemples : Si vous avez 16 pistes contenant 20 clips chacune, le « premier » affichage Clip Launch représente les clips 1 à 5 des pistes 1 à 8. Si vous maintenez la touche SHIFT enfoncée tout en appuyant sur la deuxième touche de la première rangée, l'affichage Clip Launch correspondra aux clips 1 à 5 des pistes 9 à 16 lorsque vous aurez relâché la touche SHIFT. Si vous maintenez la touche SHIFT enfoncée tout en appuyant sur la première touche de la deuxième rangée, l'affichage Clip Launch correspondra aux clips 6 à 10 des pistes 1 à 8 lorsque vous aurez relâché la touche SHIFT. SHIFT - Maintenir cette touche enfoncée vous permet d'accéder aux fonctions supplémentaires du contrôleur (imprimées en orange sur la surface du module), telle qu'à l'affichage Session Overview ou à d'autres pistes disponibles dans la section NAVIGATION / TRACK SELECTION. Vous pouvez modifier le mode des potentiomètres en maintenant la touche SHIFT enfoncée et en appuyant sur une des touches RECORD ARM.

3. SCENE LAUNCH — Ces touches permettent d'activer toute une rangée de clips, appelés une

« scène ». Tous les clips dans cette rangée seront lancés, incluant ceux qui ne sont pas représentés dans l'affichage Clip Launch. CLIP STOP — Ces touches permettent d'arrêter la lecture de tous les clips de la piste correspondante, incluant ceux qui ne sont pas représentés dans l'affichage Clip Launch. Cette touche permet d'arrêter la lecture de tous les clips une fois qu'ils ont été complètement joués, contrairement à la touche STOP qui permet d'arrêter la lecture immédiatement

5. POTENTIOMÈTRES - Ces potentiomètres permettent de commander le volume, le panoramique, le

niveau SEND1-3 et USER1-3 des 8 pistes en cours et du Master. Vous pouvez assigner les potentiomètres en maintenant la touche SHIFT et en appuyant sur la touche RECORD ARM correspondante.

6. ACTIVATORS - Lorsqu'une de ces touches est allumée, cela signifie que la piste correspondante est

activée. Pour la mettre en sourdine, appuyez sur la touche (la touche devrait s'éteindre). Appuyez de nouveau sur la touche pour la réactiver.

7. SOLO / CUE - Ces touches permettent de mettre une piste en solo, l'acheminant à la sortie de pré-

écoute. Appuyez de nouveau sur la touche pour retirer la piste du mode solo.

8. TOUCHES RECORD ARM - Ces touches permettent de charger la piste sélectionnée pour

l'enregistrement. Appuyez de nouveau pour retirer la piste. Maintenez la touche SHIFT enfoncée et appuyez sur une de ces touches afin d'assigner les potentiomètres (p. ex., VOL, PAN, SENDH, etc.).

9. CUE LEVEL - Ce potentiomètre permet de régler le niveau de la sortie de pré-écoute et du volume

Ces touches permettent de commander des fonctions du Ableton Live. Lorsque la touche SHIFT est enfoncée, ces touches permettent de sélectionner une piste, 1 à 8 ou MASTER.

10. TOUCHES DE DÉFILEMENT - Ces touches de défilement — PLAY, STOP et REC - correspondent

aux mêmes fonctions que celles dans le logiciel.

11. MIDI OVERDUB — Cette touche permet d'activer ou de désactiver la fonction MIDI Overdub

enregistrement MIDI fractionné)

12. BANK SELECT - Ces touches permettent de —

déplacer le curseur/sélection dans le Ableton Live Remarque: Dans le logiciel, un rectangle une piste à la fois (gauche ou droite) ou par scène _MfOUge autour dune, grille 8, x 5 de clips, (haut ou bas). Maintenir la touche SHIFT enfoncée WrePrésente l'affichage. Clip Launch en cours tout en appuyant sur ces touches permet de 44 APC20. Vous pouvez modifier l'affichage déplacer la sélection de 8 pistes (gauche ou droite) Clip, Launch à aide. des commandes. du ou par scènes (haut ou bas), modifiant l'affichage _APC20(p.ex; SHIFT BANK SELECT). Clip Launch (voir 1).

13. NOTE MODE - Cette touche permet de mettre les touches CLIP LAUNCH / SESSION OVERVIEW en

Note Mode. En Note Mode, la grile 8x5 est divisée en deux parties égales, chaque touche représentant une note de l'ensemble de sons de batterie de Ableton Live (drum rack). En se déplaçant de gauche à droite et de bas en haut à l'intérieur de la partie gauche de la grille, les touches augmentent chromatiquement (C1, C#1, D1, D#1, etc.) de C1 à G2. Les touches de la partie droite de la grille augmentent chromatiquement de G#2 à D#3. (Ceci permet d'utiliser l'ensemble de sons de batterie (drum rack), mais il peut également être utilisé afin de jouer des phrases mélodiques avec tout appareil MIDI.)

CARACTÉRISTIQUES DU PANNEAU ARRIÈRE

1. POWER — Cette touche permet de

mettre le APC20 sous et hors tension. \ pe À: = ( b)

2. ENTRÉE CC- Brancher le câble | AK AI III (a) (3 [21 (1)

dans cette entrée et l'autre extrémité dans le port USB d'un ordinateur. Cette connexion permet d'envoyer et de recevoir des données MIDI depuis et à un ordinateur.

4. CLIP DE RETENUE Utilisez ce clip pour fixer le câble afin de ne pas le débrancher accidentellement.
