Type de produit	Pistolet à peinture HVLP (station de peinture)
Marque	EARLEX
Modèle	SPRAY STATION 3500_
Puissance	575 watts
Tension	230 V
Niveau de pression sonore	85 dB(A)
Viscosité maximale	160 DIN/sec
Capacité du réservoir	1 litre
Pression dynamique d'air	0,14 bar
Buse incluse (montée d'origine)	2 mm
Buse supplémentaire	Large (non précisée)
Type d'alimentation	Secteur (230 V)
Fonctions principales	Pulvérisation HVLP, 3 formes de jet (horizontal, vertical, rond), molette de contrôle du débit
Entretien	Nettoyage après chaque utilisation, lubrification du pointeau
Nettoyage	Utiliser eau ou diluant selon peinture
Sécurité	Ne pas diriger vers personnes ou animaux, ventilation suffisante, ne pas fumer, porter équipement de protection
Utilisation recommandée	Température de pulvérisation d'au moins 15°C
Dilution	Diluer progressivement par paliers de 5% si nécessaire
Garantie	24 mois contre défauts de fabrication
Protection	Double isolation (classe II)
Certification	Conforme aux normes CE (LVD, EMC)
Pièces détachées	Certifiées fabricant, liste incluse

FOIRE AUX QUESTIONS - SPRAY STATION 3500_ EARLEX

Comment préparer la peinture avant la pulvérisation ?

Mélangez bien la peinture et vérifiez qu'elle ne contient pas de particules solides. Si nécessaire, diluez-la progressivement par paliers de 5% jusqu'à obtention de la consistance souhaitée. Utilisez de l'eau pour les produits à base d'eau et un diluant synthétique pour les peintures à base de solvant.

Quelles sont les précautions de sécurité essentielles ?

Ne dirigez jamais le pistolet vers une personne ou un animal. Assurez une ventilation suffisante, ne fumez pas et évitez toute flamme. Portez un masque adapté, des gants et des lunettes de protection. Débranchez toujours l'appareil avant de remplir le réservoir ou de nettoyer.

Comment nettoyer le pistolet après utilisation ?

Videz le réservoir, puis versez de l'eau ou du diluant selon le type de peinture. Actionnez le pistolet pour purger le circuit. Démontez la buse, le chapeau d'air et le pointeau à l'aide de la clé fournie, et nettoyez chaque pièce avec une brosse. Lubrifiez le pointeau avant de remonter.

Que faire si la peinture ne sort pas du pistolet ?

Vérifiez que le réservoir n'est pas vide et que le tube d'alimentation coudé est bien orienté. La buse ou le tube peuvent être obstrués : nettoyez-les. Assurez-vous que la peinture n'est pas trop épaisse ; diluez-la si nécessaire. Contrôlez aussi que le tuyau d'air n'est pas endommagé.

Comment régler la forme du jet ?

Tournez la molette de sélection de forme du jet (repère 4) pour obtenir un jet horizontal, vertical ou rond. La largeur du jet peut être ajustée en continu. Pour les grandes surfaces, utilisez un jet horizontal ou vertical; le jet rond est idéal pour les travaux de précision.

Quelle est la distance idéale pour pulvériser ?

Tenez le pistolet perpendiculaire à la surface et à une distance constante de 25 à 30 cm (10-12 pouces). Déplacez tout le bras, pas seulement le poignet, pour une application uniforme. La technique des passes croisées (horizontales puis verticales) donne les meilleurs résultats.

Comment diluer correctement la peinture ?

Si la peinture est trop épaisse, diluez-la progressivement par paliers de 5%. La plupart des peintures se pulvérisent avec 5 à 10% de diluant. Les peintures épaisses (façade, sous-couche) peuvent nécessiter 20 à 25%. Utilisez toujours le diluant recommandé par le fabricant.

Puis-je utiliser des solvants inflammables avec ce pistolet ?

Oui, mais uniquement des produits ayant un point d'éclair adapté à la pulvérisation. Respectez strictement les consignes de sécurité : ventilation, pas de flammes, pas de fumée. Consultez les instructions du fabricant du solvant avant utilisation.

Comment remplacer la buse et le pointeau ?

Utilisez la clé buse-pointeau fournie. Pour la buse, poussez la gâchette en avant et dévissez avec le côté A de la clé. Pour le pointeau, insérez le côté B dans le conduit et tournez dans le sens inverse des aiguilles d'une montre. Assurez-vous que la taille du pointeau correspond à celle de la buse (ex : 2 mm avec 2 mm).

Que faire en cas de coulures ou de gouttes sur la surface ?

Cela peut être dû à une peinture trop diluée, un débit trop élevé ou un mouvement trop lent. Ajoutez de la peinture non diluée, réduisez le débit avec la molette (9) ou accélérez votre mouvement. Vérifiez aussi que le pistolet n'est pas trop près de la surface.

MODE D'EMPLOI SPRAY STATION 3500_ EARLEX

Merci d'avoir acheté cette station de peinture EARLEX.

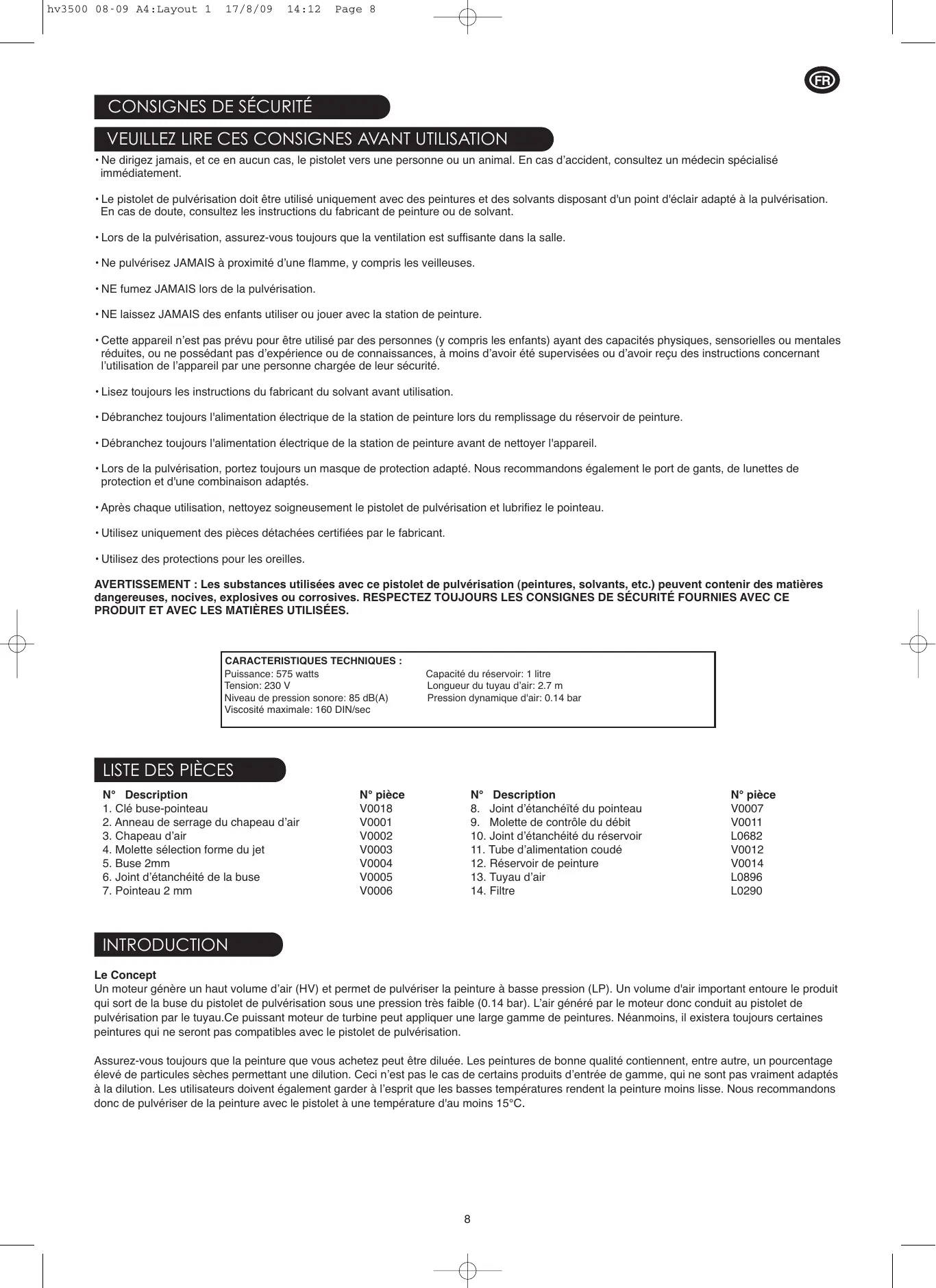

AVANT UTILISATION, MERCI DE BIEN LIRE CE MANUEL AINSI QUE LES CONSIGNES DE SÉCURITÉ.

Merci de conserver ce manuel pour toute consultation future.

• Ne dirigez jamais, et ce en aucun cas, le pistolet vers une personne ou un animal. En cas d'accident, consultez un médecin spécialisé immédiatement. Le pistolet de pulvérization doit être utilisé uniquement avec des peintures et des solvants disposant d'un point d'éclair à la pulvérization. En cas de doute, consultez les instructions du fabricant de peinture ou de solvant. Lors de la pulvérization, assurez-vous toujours que la ventilation est suffisante dans la salle.
• Ne pulvérisez JAMAIS à proximité d'une flamme, y compris les veilleuses.
• NE fumez JAMAIS lors de la pulvérisation.
• NE laissez JAMAIS des enfants utiliser ou jouer avec la station de peinture.
• Cette appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) ayant des capacités physiques, sensorielles ou mentales réduites, ou ne possédant pas d'expérience ou de connaissances, à moins d'avoir été supervisées ou d'avoir reçu des instructions concernant l'utilisation de l'appareil par une personne chargée de leur sécurité.
• Lisez toujours les instructions du fabricant du solvant avant utilisation.
• Débranche toujours l'alimentation électrique de la station de peinture lors du remplissage du réservoir de peinture.
• Débranche toujours l'alimentation électrique de la station de peinture avant de nettoyer l'appareil. Lors de la pulvérisation, portez always un masque de protection adapté. Nous recommendons egalement le port de gants, de lunettes de protection et d'une combinaison adaptés.
• Après chaque utilisation, nettoyez soigneusement le pistolet de pulvérisation et lubrifiez le pointeau.
• Utilisez uniquement des pièces détachées certifiées par le fabricant.
• Utilisez des protections pour les oreilles.

AVERTISSEMENT : Les substances utilisées avec ce pistolet de pulvérisation (peintures, solvants, etc.) peuvent contenir des matières dangereuses, nocives, explosives ou corrosives. RESPECTEZ TOUJOURS LES CONSIGNES DE SÉCURITÉ FOURNIES AVEC CE PRODUIT ET AVEC LES MATIÈRES UTILISÉES.

Puissance: 575 watts

Tension: 230 V

Niveau de pression sonore: 85 dB(A)

Viscosité maximale: 160 DIN/sec

Capacité du réservoir: 1 litre

Pression dynamique d'air: 0.14 bar

LISTE Des PIECES

1. Clé buse-pointeau
2. Anneau de serrage du chapeau d'air
3. Chapeau d'air
4. Molette sélection forme du jet
5. Buse 2mm
6. Joint d'étanchéité de la buse
7. Pointeau 2 mm

V0018 V0001 V0002 V0003 V0004 V0005 V0006

1. Joint d'étanchéité du pointeau
2. Molette de contrôle du débit
3. Joint d'étanchéité du réservoir
4. Tube d'alimentation coude
5. Réservoir de peinture
6. Tuyau d'air
7. Filtre

V0007 V0011 L0682 V0012 V0014 L0896 L0290

Le concept

Un moteur génère un haut volume d'air (HV) et permet de pulvériser la peinture à basse pression (LP). Un volume d'air important entoure le produit qui sort de la buse du pistolet de pulvérisation sous une pression très faible (0.14 bar). L'air généré par le moteur est donc conduit au pistolet de pulvérisation par le tuyau. Ce puissant moteur de turbine peut appliquer une large gamme de peintures. Néanmoins, il existera toujours certaines peintures qui ne seront pas compatibles avec le pistolet de pulvérisation.

Assurez-vous toujours que la peinture que vous achetez peut être diluée. Les peintures de bonne qualité contiennent, entre autres, un pourcentage élevé de particules sèches permettant une dilution. Ceci n'est pas le cas de certains produits d'entrée de gamme, qui ne sont pas vraiment adaptés à la dilution. Les utilisateurs doivent également garder à l'esprit que les basses températures rendent la peinture moins lisse. Nous recommandons donc de pulvériser de la peinture avec le pistonlet à une température d'au moins 15°C.

• Protégez bien les zones ne devant pas être peintes à l'aide d'une bache en plastique et d'adhésif de masquage.
• Portez un masque adapté (et veillez à ce que la ventilation soit suffisante dans la pièce si vous travaillez à l'intérieur).
• Nettoyez la surface à peindre. Celle-ci doit être non seulement propre mais sèche et lisse.
• Entrenez-vous au préalable sur de vieilles planches de bois pour vous assurer de la bonne prise en main du pistolet.
• Nous recommandons de porter des vêtements de protection. Assurez-vous que la peinture ne comporte pas de particules solides.
• De nombreux produits peuvent être pulvérisés sans être dilués. Toutefois, si l'application n'est pas bonne, diluez le produit progressivement, par paliers de 5%. La plupart des peintures peuvent être pulvérisées en étant diluées légèrement, par exemple à 5% ou 10%.
• Certaines peintures épaissies comme les peintures murales d'extérieur et certaines sous-couches devront être diluées à 20% ou 25%.
• Utilisez de l'eau pour diluer les produits à base d'eau.
• Utilisez un diluant synthétique pour diluer les peintures à base de solvant.
• Certains fabricants indiqueront sur le pot si un diluant spécifique doit être utilisé.

Votre Spray Station constitue un ensemble puissant et polyvalent dont le pistolet est doté de deux ensembles buse-pointeau.

• Un ensemble buse-pointeau plus fin et monté d'origine sur le pistolet, couramment utilisé pour l'application de peintures de finition ainsi que tous les produits de protection ou de décoration du bois.
• Un ensemble buse-pointeau plus large à orifice plus large, pouvant facilement être monté sur le pistolet (au moyen de la clé buse-pointeau (1)) pour les peintures plus épaisses de type : sous-couche, façade, ou certaines monocouches.

A noter qu'il existe également d'autres tailles d'ensemble buse-pointeau en option pour des applications plus spécifiques.

Montage

• Remplissez le réservoir (12) avec la peinture ou le produit à appliquer. Mélangez bien et vérifiez l'absence de particules solides. Assurez-vous que le tube d'alimentation courbé de peinture (11) soit fermement emboîté sous la base du pistolet.
• Bien visser le réservoir (12) à la base du pistolet.
• Commencez avec la molette de réglage au minimum (Fig. 5).
• Déroulez le tuyau d'air et emboitez-le à l'arrière du pistolet ainsi que sur la turbine.
• Déroulez le cordon d'alimentation et raccordez-le au secteur.
• Mettez la station en marche. Ceci déclenchera immédiatement la production d'air, ce qui est NORMAL. Cependant, aucune projection de peinture n'aura lieu avant d'avoir appuyé sur la gâchette du pistolet.
• Très important: Nous recommandons de laisser tourner le moteur 1 à 2 minutes avant d'appliquer la peinture pour une meilleure fluidité. N'oubliez-pas que c'est en ouvrant la molette de contrôle du début que vous ajustez la quantité de peinture pulvérisée (Fig. 4).

Technique de pulverisation

3 formes de jet
Horizontal et vertical avec des tailles pouvant varierVertical et horizontal sont les plus couramment utilisés	Jet rondJet rond pour les travaux de précision

La technique la plus couramment utilisée pour peindre un mur est la technique dite des 'passes croisées'. C'est-à-dire en appliquant le produit par une succession de bandes horizontales, sur lesquelles, on appliquera une succession de bandes verticales (Fig.3).

1) Pour faire une passe horizontale, ajustez la molette sélection forme du jet dans la position verticale (Fig.2), appuyez sur la gachette et bougez votre bras vers la droite. 2) Relâchez brievement la gâchette en fin de passe afin d'éviter tout risque de surcharge, puis appliquez le produit dans la direction opposée juste dessous la première passe. 3) Ensuite, pour faire une passe verticale, ajustez la molette sélection forme du jet dans la position horizontale, appuyez sur la gachette et bougez votre bras de bas en haut en croisant par-dessus les passes horizontales que vous venez de faire.

En fonction du positionnement de la molette sélection de forme du jet (4) vous pouvez obtenir des jets horizontaux ou verticaux de différentes largeurs (Fig. 3).

A SAVOIR: Afin d'obtenir le meilleur résultat, tenez votre pistolet bien droit et à distance constante du support à peindre, généralement entre 25 et 30 cm (10"-12") (Fig.5/6). C'est plus le bras que le poignet qui doit bouger (Fig.5/6) afin d'obtenir une application uniforme.

A SAVOIR: La technique HVLP produit un air légèrement chauffé, ce qui permet à la peinture de sécher plus vite pour un meilleur rendu de surface.

A SAVOIR: Dans le cas des plafonds et sols, assurez-vous que le tube d'alimentation de peinture coudé soit orienté de façon cohérente par rapport à la gravité.

Pistolet a peinture

Produit utilisé	Nettoyage
Produit à base d'eau	Le nettoyage s'effectura avec de l'eau
Produit à base de solvant	Le nettoyage s'effectura avec un diluant approprié

A SAVOIR: Le nettoyage ne prendra pas plus de 5 min si effectué immédiatement. Si l'opérateur fait une pause de quelques heures seulement, on peut se contenter de placer le pistolet dans un sac plastique afin d'empêcher la peinture de sécher.

• Dévissez le réservoir (12).
• Versez l’éventuel reste de peinture dans son pot afin de pouvoir l’utiliser une prochaine fois. Appuyez sur la gachette afin de libérer l’excédent de peinture du tube d’alimentation coude (11).
• Versez une quantité d'eau ou de diluant selon le cas dans le réservoir, puis faites fonctionner le pistolet à nouveau afin de purger l'ensemble jusqu'à l'élimination de toute trace de peinture.
• Nettoyez toutes les traces de peinture sur l'extérieur du pistolet.
• Nettoyez et séchez le joint d'étanchéité du réservoir (10)

• Dévissez l'anneau de serrage du chapeau d'air (2).
• Enlevez le chapeau d'air (3).
• Enlevez la molette sélection forme du jet (4).
• Le fait de pousser la gachette en avant facilite le démontage de la buse (5).
• Utilisez la clé à buse-pointeau côte A (1) pour démonter la buse (5).
• Insérez la clé à buse-pointeau côte B (1) à l'intérieur du conduit du pistolet et dévissez le pointeau dans le sens inverse des aiguilles d'une montre, puis tirez sur le pointeau pour le déloger.
• Nettoyez tous ces éléments à l'aide d'une brosse.
• Nettoyez les traces de peinture à l'intérieur du pistolet. Bien sécher les pièces avant réassemblage.
• Remontez le pistolet en suivant l'ordre inverse. Assurez-vous que l'anneau de serrage du chapeau d'air soit correctement visé et la buse bien en place de façon à ce que le pointeau ferme bien l'orifice de la buse. NB : Assurez-vous néanmoins que la molette sélection forme du jet puisse se bouger facilement. Au besoin, desserrez légèrement l'anneau de serrage du chapeau d'air (2).
• NE JETEZ JAMAIS VOS RESTES DE PEINTURE OU DE SOLTANT DANS LES EGOUTS OU DANS LA NATURE. UTILISEZ TOUJOURS VOTRE DECHETERIE LOCALE. Le moteur ne requiert pas d'entretien particulier si ce n'est que de vérifier que le filtre n'est pas encrassé (le cas échéant, il peut être enlevé et nettoyer). Le filtre se troue à la base de la turbine.

Important: Chaque taille de pointeau correspond à une taille de buse. N'essayez pas de monter un pointeau de 2.0 mm avec une buse de 3.0 mm par exemple.

RESOLUTION DE PROBLEMES

PROBLEMÉ	CAUSE	ACTION REQUISE
Il y a des gouttes ou coulures de peinture sur le support	Peinture trop diluée	Ajouter de la peinture non diluée
	Débit de peinture trop élevé	Réduire ledebit en ajustant la molette de réglage du débit (9)
	Mouvement trop lent	Accélémer la vitesse d'application
	Pistolet tenu trop pres du support à peindre	Augmenter la distance avec le support à peindre
Application de peinture trop fine ou irrégulière	Peinture trop diluée	Ajouter de la peinture non diluée
	Débit de peinture trop faible	Augmentez le débit en ajustant la molette de réglage du débit (9)
	Mouvement trop rapide	Réduire la vitesse d'application
	Pistolet obstrué	Nettoyez le pistolet
	Pistolet trop tenu trop éloigné	Rapprochez le pistolet
Pas de projection de peinture	Peinture trop épaisse	Ajouter du diluant
	Buse obstruée	Nettoyer la buse (5)
	Tube d'alimentation coudé obstrué	Bien nettoyer l'intérieur du tube coudé (11)
	Tuyau d'air endommagé	Remplacer le tuyau d'air (13)
	Reservoir Presque vide	Remplir le réservoir (12)
	Pistolet incliné	Verifier que le tube d'alimentation coudé (11) soit orienté dans le sens de la gravité
	Prise d'air obstruée	Verifier l'état du filtré et que le moteur soit pose sur une surface rigide (14)
Surpréaisseur de peinture	Vous faîtes trop de mouvements du poignet	C'est le bras qui doit bouger
Application	Soit trop, soit pas assez de peinture	Ajuster la molette de réglage du débit (9)

VEUILLEZ NOTER: Nous avons fait tout notre possible pour nous assurer que ce pistolet pulvérisateur fonctionnera longtemps et sans problèmes, dans le cadre d'une utilisation conforme à ces instructions. Nous déclinons toute responsabilité en cas de dommages dus à une utilisation de substances, peintures ou liquides inadaptés ou mauvais, non dilués correctement ou ne convenant pas aux surfaces sur lesquelles ils sont appliqués, en cas de danger pour la santé suite au manque d'aération lors de travaux dans un espace confiné, ou en cas de panne du matériel suite à un mauvais nettoyage des pièces après utilisation. En cas de doute, faites toujours un test préalable sur une petite zone non visible. Lisez toujours les instructions du fabricant avant utilisation. Notre garantie et la déclaration ci-dessus n'affectent pas vos droits statutaires.

Cette station est un appareil électrique de classe 2, ce qui peut dire protégé par une double isolation qui vous dispense de tout raccordement à la terre. Si le cordon d'alimentation de votre station venait à être endommagé, il doit être remplacé par EARLEX Ltd ou par un agent accrédité par EARLEX.

Si vous nevez utilise une rallonge électrique, celle-ci doit supporter au minimum 6 ampères et doit être complètement déroulée. N'utilisez pas une rallonge ne supportant pas 6 ampères car cette occasionnerait une usure prématurée du moteur et ce n'est pas couvert par la garantie.

Si la prise est coupée du cordon d'alimentation, elle doit être mise au rebut en toute sécurité. N'insérez JAMAIS, et ce en aucun cas, une prise coupée du cordon d'alimentation dans une prise secteur.

Information relative à la façon de se débarrasser des équipements électriques DEEE. Merci de ne pas jeter vos outils électriques avec vos ordures ménagères. Il est de votre responsabilité de vous débarrasser de ce genre d'outils dans les points de collecte et de recyclage prévus à cet effet dans votre région.

Déclaration de conformité CE

Nous déclarons que la station HV3500 se conforme aux normes : LVD 2006/95/EC, EN60335-1, EMC 2004/108/EC, EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3, EMF EN50366.

Déposition de Design et de Brevet

Pistolet Design Déposé

ECD 001096218-0001

CN 200930004457. X

Pistolet Brevet

GB 0903275.6

HVLP Turbine Design Déposé

ECD 001096242-0001

CN 200930004458.4

US 29/314,080

EARLEX LTD. NE SAURAIT ETRE RESPONSABLE EN CAS D'UTILISATION DE CE PRODUIT POUR DES TRAVAUX AUTRES QUE CEUX DÉCRITS DANS LE PRESENT MANUEL.

Garantie et assistance téléphonique

Ce produit est garanti pour une période de 24 mois contre les défauts de fabrication ou de matériaux. Il n'est pas garanti pour une utilisation industrielle ou pour la location. Cette garantie n'affecte pas vos droits statutaires. Pour de plus amples informations, ou pour tout conseil d'utilisation, contactez notre assistance téléphonique de 9h à 12h et de 14h à 17h du lundi au vendredi (sauf jours fériés), ou visitez notre site Web www. earlex. fr.

N'hésitez pas à nous rejoindre sur notre site web pour de plus amples informations, vidés, trucs et astuces. www.earlex.fr

Earlex Sarl.

Earlex Sarl, Tel: [phone]

Puissance: 575 watts

Voltage: 230 V

Niveau sonore: 85 dB(A)

Votre SPRAY STATION constitue un ensemble puissant et polyvalent dont le pistolet est doté de deux ensembles buse-pointeau.
