Producttype	HVLP-verfspuit (verfstation)
Merk	EARLEX
Model	SPRAY STATION 3500_
Vermogen	575 watt
Spanning	230 V
Geluidsdrukniveau	85 dB(A)
Maximale viscositeit	160 DIN/sec
Inhoud reservoir	1 liter
Dynamische luchtdruk	0,14 bar
Inbegrepen spuitmond (standaard gemonteerd)	2 mm
Extra spuitmond	Groot (niet gespecificeerd)
Voedingstype	Netstroom (230 V)
Hoofdfuncties	HVLP-verneveling, 3 straalvormen (horizontaal, verticaal, rond), debietregelknop
Onderhoud	Reiniging na elk gebruik, smering van de naald
Reiniging	Gebruik water of verdunner afhankelijk van verf
Veiligheid	Niet op personen of dieren richten, voldoende ventilatie, niet roken, beschermende uitrusting dragen
Aanbevolen gebruik	Spuittemperatuur van ten minste 15°C
Verdunning	Indien nodig geleidelijk verdunnen in stappen van 5%
Garantie	24 maanden tegen fabricagefouten
Bescherming	Dubbele isolatie (klasse II)
Certificering	Voldoet aan CE-richtlijnen (LVD, EMC)
Reserveonderdelen	Gecertificeerd door fabrikant, lijst inbegrepen

Veelgestelde vragen - SPRAY STATION 3500_ EARLEX

Hoe bereid ik de verf voor het spuiten voor?

Meng de verf goed en controleer of deze geen vaste deeltjes bevat. Verdun indien nodig geleidelijk in stappen van 5% tot de gewenste consistentie is bereikt. Gebruik water voor watergedragen producten en een synthetische verdunner voor oplosmiddelhoudende verven.

Wat zijn de essentiële veiligheidsmaatregelen?

Richt het pistool nooit op een persoon of dier. Zorg voor voldoende ventilatie, rook niet en vermijd open vuur. Draag een geschikt masker, handschoenen en een veiligheidsbril. Haal altijd de stekker uit het stopcontact voordat u het reservoir vult of schoonmaakt.

Hoe reinig ik het pistool na gebruik?

Leeg het reservoir, giet vervolgens water of verdunner in (afhankelijk van het verftype). Bedien het pistool om het circuit te spoelen. Demonteer de spuitmond, de luchtkap en de naald met de meegeleverde sleutel en reinig elk onderdeel met een borstel. Smeer de naald voordat u het geheel weer monteert.

Wat te doen als de verf niet uit het pistool komt?

Controleer of het reservoir niet leeg is en of de gebogen aanvoerbuis goed is gericht. De spuitmond of buis kan verstopt zijn: maak ze schoon. Zorg ervoor dat de verf niet te dik is; verdun deze indien nodig. Controleer ook of de luchtslang niet beschadigd is.

Hoe stel ik de straalvorm in?

Draai aan de selectieknop voor de straalvorm (markering 4) om een horizontale, verticale of ronde straal te krijgen. De straalbreedte is continu instelbaar. Gebruik voor grote oppervlakken een horizontale of verticale straal; de ronde straal is ideaal voor precisiewerk.

Wat is de ideale afstand om te spuiten?

Houd het pistool loodrecht op het oppervlak en op een constante afstand van 25 tot 30 cm (10-12 inch). Beweeg uw hele arm, niet alleen uw pols, voor een gelijkmatige toepassing. De techniek van kruislagen (eerst horizontaal, dan verticaal) geeft de beste resultaten.

Hoe verdun ik de verf correct?

Als de verf te dik is, verdun deze dan geleidelijk in stappen van 5%. De meeste verven kunnen worden gespoten met 5 tot 10% verdunner. Dikke verven (gevel, grondverf) kunnen 20 tot 25% nodig hebben. Gebruik altijd de door de fabrikant aanbevolen verdunner.

Kan ik brandbare oplosmiddelen gebruiken met dit pistool?

Ja, maar alleen producten met een vlampunt dat geschikt is voor spuiten. Volg strikt de veiligheidsvoorschriften: ventilatie, geen open vuur, niet roken. Raadpleeg voor gebruik de instructies van de fabrikant van het oplosmiddel.

Hoe vervang ik de spuitmond en de naald?

Gebruik de meegeleverde sleutel voor spuitmond en naald. Voor de spuitmond drukt u de trekker naar voren en draait u los met kant A van de sleutel. Voor de naald steekt u kant B in de buis en draait u tegen de klok in. Zorg ervoor dat de maat van de naald overeenkomt met die van de spuitmond (bijv. 2 mm met 2 mm).

Wat te doen bij druipers of druppels op het oppervlak?

Dit kan komen door te verdunde verf, een te hoog debiet of een te langzame beweging. Voeg onverdunde verf toe, verlaag het debiet met de knop (9) of versnel uw beweging. Controleer ook of het pistool niet te dicht bij het oppervlak is.

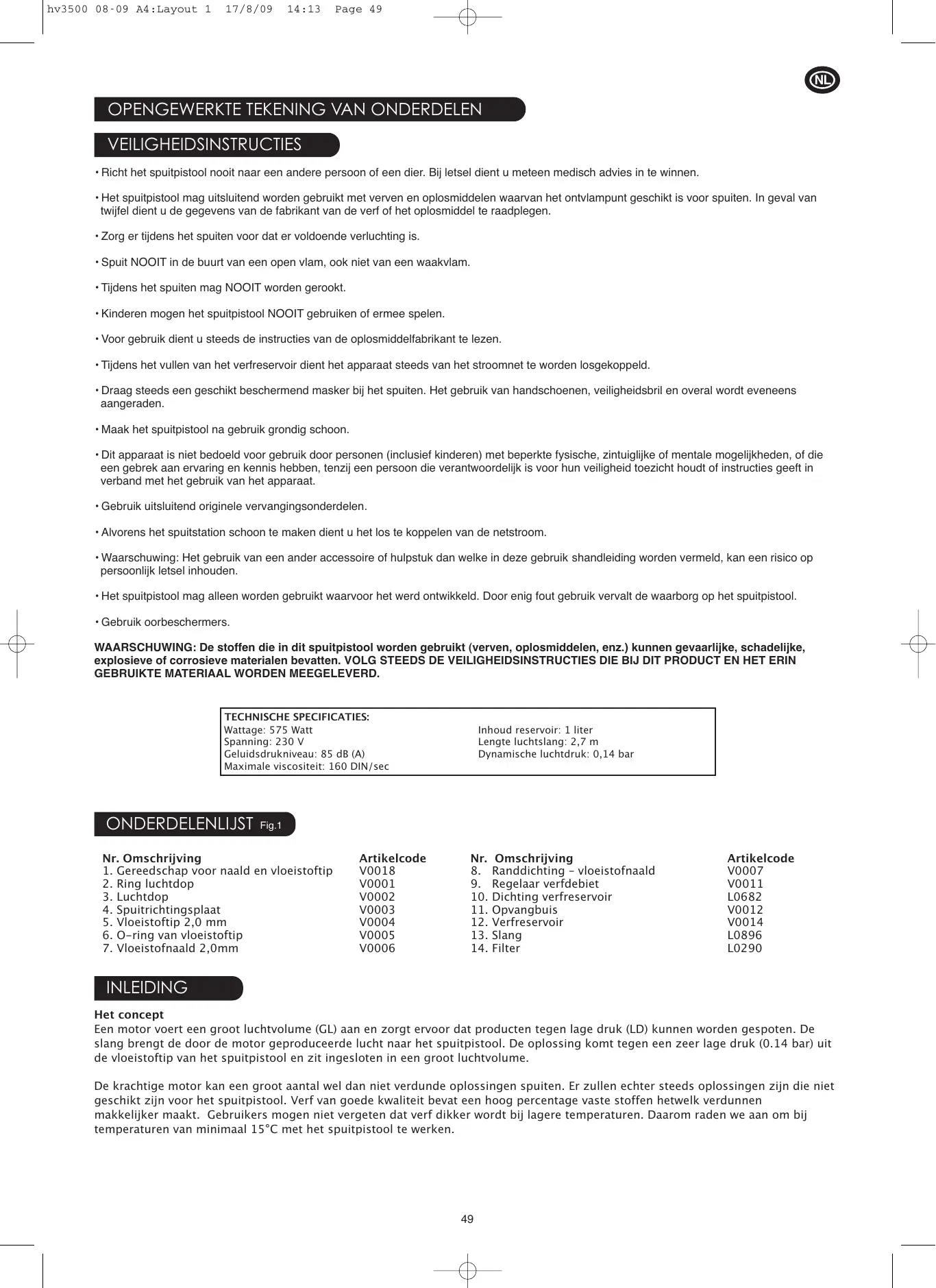

GEBRUIKSAANWIJZING SPRAY STATION 3500_ EARLEX

Wij danken u voor de aankoop van het Earlex Spray Station. VOOR HET GEBRUIK

DIENT U DE HANDLEIDING EN DE VEILIGHEIDSINSTRUCTIES TE LEZEN!

Bewaar deze handleiding goed, zodat u deze later nog=kunt raadplegen.

Earlex Sprey Paketini satin aldiginiz icin teşekür ederiz.

KULLANMADAN ÖNCE - LÜTFEN KILAVUZU VE GÜVENLIK TALİMATLARINI OKUYUN Lüften referans icin tutunuz

• Richt het spuitpistool nooit maar een andere person of een dier. Bij letsel dient u meteen medisch advies in te winnen.
• Het spuitpistol mag uitsluitend worden gebruikt met verven en oplosmiddelen waarvan het ontvlampunt geschikt is voor spuiten. In geval van twijfel dient u de geevens van de fabrikant van de verf of het oplosmiddel te raadplegen.
  Zorg erijdens het spuiten voor dat er voldoende verluchting is.
• Spuit NOOIT in de buurt van een open vlam, ook Niet van een waakvlam.
  Tijdens het spuiten mag NOOIT worden gerookit.
• Kinderen mogen het spuittpistol NOoit gebruiken of ermee spelen.
• Voor gebruik dient u steeds de instructies van de oplosmiddelfabriciak te lezen.
  Tijdens het vullen van het verfreservoir dient het apparaat steeds van het stroomnet te worden losgekoppeld.
• Draag steeds een geschikt beschemend masker bij het spuiten. Het gebruik van handschoenen, veiligheidsbril en overal worden eveneens aangeraden.
• Maak het spuipistool na gebruik grondig schoon.
• Dit apparaat is Niet bedoeld voor gebruik door personen (inclusief kinderen) met beperkte fysische, zintuiglijke of mentale möglichkheden, of die een gebrek aan ervaring en kennis hebben, tenzij een persoon die verantwoordelijk is voor hun verilgheid toezicht houdt of instructies geeft in verband met het gebruik van het apparaat.
• Gebruik uitsluitend originele verwangingsonderdelen.
• Alvorens het spuitstation schoon te make n dient u het los te koppelen van de netstroom.
• Waarschuwing: Het gebruik van een ander accessoire of hulpstuk dan welke in deze gebruik shandleiding worden vermeld, kan een risico op personlijk letsel inhouden.
• Het spuitpistol mag alleen worden gebruikt waarvoort het werk ontwikkeld. Door enig fout gebruik vervalde waarborg op het spuitpistol.
• Gebruik oorbeschemers.

WAARSCHUWING: De stoffen die in dit spuitpistol worden gebrukt (verven, oplosmiddelen, enz.) können gevaarlijke, schadelijke, explosieve of corrosieve materialen bevatten. VOLG STEEDS DE VEILIGHEIDSINSTRUCTIES DIE BIJ DIT PRODUCT EN HET ERIN GEBRUIKTE MATERIAL WORDEN MEEGELEVERD.

1. Gereedschap voor naald en vloeistoftip
2. Ring lucht Dop
3. Luchtdop
4. Spuitrichtingsplaat
5. Vloeistoftip 2,0 mm
6. O-ring van vloeistoftip
7. Vloeistofnaald 2,0mm

Articlecode

V0018 8. Randdichting -
V0001
V0002
V0003
V0004
V0005
V0006

Articlecode

V0007
V0011
L0682
V0012
V0014
L0896
L0290

INLEIDING

Het concept

Een motor voert een groot luchtvolume (GL) aan en zorgtervoordat producten gegen lage druk (LD) kannen worden gespoten. De slang brengt de door de motor geproduecerde lucht aan het spuitpistol. De oplossing komt gegen een zeer lage druk (0.14 bar) uit de vloeistoftip van het spuitpistol en zit ingesloten in een groot luchtvolume.

De krachtige motor kan een groot,aantal wel dan nicht verdunde oplossingen spuiten. Er zullen echter steeds oplossingen,zijn die nicht geschikt,zijn voor het spuitpistol. Verf van goede kwaliteit bevat een hoog percentage vaste stoffen hetwelk verdunnen makkelijker maakt. Gebruikers mogen Niet vergeten dat verf dikker worden bij lagere temperaturen. Daarom raden we aan om bij temperaturen van minimaal 15^ met het spuitpistol te werken.

VOORBEREIDING

• Dek de Niet te verven zones af met plastic folie en bevestig die met tape.
• Draag een geschikt masker wonneer u met een spuitpistol werkt (en zorg ervoor dat er voldoende verluchting is indien u binnen aan het werk bent).
  Maak het oppervlak dat u wilt veren grondig schoon. Dit oppervlak moet nicht alleen schoon, maar ook droog en glad+zijn.
  Bij wijze van proof: spuit enkele oude plankjes om er zeker van te+zijn dat u correct werkt met het spuittpistol.
• Beschermende kleding is aan te raden.
• Roer de verf goed om met een Mixer, indien dit möglichk is.
• Controller of de verf geen vaste bestanddelen meer bevat.
• Veel producten können ook zonder verdunning worden gespoten. Als de verf darüber nicht goed worden aangebracht, verdun het product geleidelijk in stappen van 5% .
• Voor spuitverwerking hoeven de meeste verven slechtslicht te worden verdund, bv. 5% of 10% .
• Sommige dikkere verfsoorten zoals verg voor buietenmuren en grondverven要去en 20% of 25% . worden verdund.
• Product op waterbasis worden met water verdund.
• Gebruik een geschicht verdunningsmiddel voor op oplosmiddel gebaseerde producten.
• Sommige fabrikanten vermelden op de bus of een specifiek verdunningsmiddel moet worden gebruikt.
• Sommige fabrikanten haben speciale veren voor verwerking met spuitpistol.

Uw Spray Station is een krachtige en veelzijdige oplossing. Ze worden geleverd met twee maten voor naald en vloeistoftip:

• Dekleinste naald en vloeistoftip is de maat die doorgaans gebrukt worden voor decoratieve verfsoorten.
• De grootste naald en vloeistoftip, die makkelijk op het spuitpistol hunnen worden gemonteerd (met het gereedschap voor naald en vloeistoftip (1) zich bedoeld voor dikkere verfoorten zoals onderlagen en gladde verfoorten voor metselwerk.

Voor meer specifieke toepassing zijn in de handel nog andere naalden en vloeistoftips beschikkaar.

AAN DE SLAG

Vul het verfreservoir (12) met het te spuiten product. Goed omroeren (zoals hiervoor reeds werd vermeld) en giet door een zeef om alle bestanddelen te verwijdenen die een glad en even spuitpatroon in de weg konnen staan.
- Controller of de dichting van het verfreservoir (10) en de opvangbuis (11) stevig onderaan in het spuitpistol een bevestigd.
- Schroef het verfreservoir (12) in de onderzijde van het spuitpistol en draai stevig aan.
- Begin met de debietregelaar (9) op het minimum niveau zodate u de trekker nicht kunt overhalen. Denk eraan: de debietregelaar regelt de hoeveelheid verf die worden gespoten (Fig. 4).
- Wikkel de luchtslang af en bevestig achteraan het spuitpistol, het andere uiteinde aan het spuitstation.
- Wikkel net netsnoer af en stek de stekker in een stopcontact.
- Zet het spuitstation aan. Er worden meteen lucht gegeneerd, hetgeen NORMAAL is. Er worden echter pas product gespoten wanner u de trekker van het spuitpistol overhaalt.
- Zeer belangrijk: bij het eerste gebruik worden aanbevolen de motor gedurende 1 à 2 minutes te lately lopen alvorens met spuiten te beginnen. Denk eraan dat de verfdebietregelaar de hoeveelheid verf regelt die worden gespoten (Fig. 4).

DE LUCHTINLAAT BEVINDT ZICH ONDER DE MOTOR. STOF OF EEN KRANT ONDER DE TURBINE KAN DE LUCHTINLAAT BELEMMEREN EN DE PRESTATIES VAN HET APPARAAT VERMINDEREN. CONTROLEER OF DE MOTOR OP EEN STEVIG EN STOFVRIJ OPPERVILAK STAAT.

3 spuitpatronen
Horizontal en verticaal sputen met verschillende bredte	Rond sputen
Verticaal en horizontal voor normale klussen	Voorkleine en fijn克莱ussen

Voor het spuiten van een groot oppervlak worden doorgaans de techniek van elkaar kuisende bewegingen gebruikt, d.w.z. dat het product eerst in horizontale en verwolgens in verticale stroken worden aangebracht (Fig.3).

1) Voor een horizontale strook moet de spuitrichtingsplaat in verticale stand worden geplaatst, haal de trekker over en beweeg uw arm maar rechts.
2) Laat de trekker aan het eind van deze lijn even los en breng het productervolgens aan net onder de zo-even gespoten strook.
3) Voor een verticale strook要去 de spuitrichtingsplaat horizontally worden geplaatst, haal de trekker over en ga op en neer over de net gespoten horizontale streken.

Door de stand van de spuitrichtingsplaat (4) van een horizontal, maar verticaal en rond spuitpatroon te veranderen,kest u de bredte van het patroon wijzigien (Fig.3).

WENK: Voor een optimaal resultaat dient u het spuitpistol steeds waterpas te honden en op eenzelfde afstand van het te spuiten oppervla, bij voorkeur 25 à 30 cm (10-12") (Fig.5/6). Controller uw beweging met de arm, Niet met de Pols (Fig.5/6). Dat helpt voor een gelijkmatiger spuitpatroon.

WENK: De HLVP-technologie warmth de lucht op via de luchtdop: daardoor droegt de verf sneller hetgeen een positieve invloed op het eineffect kan hebben.

WENK: Voor plafond en vloer: controller of de opvangbuis correct georiënteerd is.

REINIGINGSVOORSCHRIFTEN

SPUITPISTOOL

SOORT VERF	REINIGEN
Verf op waterbasis	Reinigen met water
Verf op oliebasis	Reinigen met gespast oplosmiddel, bv. terpentine

WENK: Voor verwijderen of opnieuw monteren van naald en vloeistoftip: controller of het spuitpistol met water of het gepaste oplosmiddel werd schoongespoeld en de binnenbuis schoon is.

WENK: Indien dit meteen na de klus gebeurt, duurt bye reinigingsbeurt nog geen 5 minute. Bij korte onderbreking: verpak het spuitpistol in een plastic tas om te voorkomen dat de verf opdroegt.

• Verwijder het verfreservoir (12).
  Giet verfrestjes terug in de originele bus voor eventueel later gebruik. Haal de trekker over om verf in de opvangbuis (11) te latent stromen.
  Giet en vleugje verdunner in het reservoir, schud lichtjes met het spuitpistol, monteer het opnieuw en spuit deze vloeistof door het pistol. Herhaal deze procedure tot alleen nog verdunner zonder spoor van verf uit het pistoloomt.
• Verwijder alle verfsporen van de buitenzijde van het spuitpistool.
• Reinig de dichting van het verfreservoir (10) in het pistoollicham.

VLOEISTOF- EN NAALDTIP

• Schroef de ring van de luchtdop (2) los.
• Verwijder de luchtdop (3).
• Verwijder de spuitrichtingsplaat (4).
• Wij raden aan eerst de trekker maar voren te duwen om de vloeistoftip (5) los te make.
• Verwijder de vloeistoftip (5) met het tanguiteinde A van het gereedschap voor de vloeistoftip (1).
• Steek uiteinde B (1) van het gereedschap voor naald en vloeistoftip in het naaldkanaal en schroef de naaldaar links los en trek aan de naald zodat deze los komt.
• Plaats al deze componenten in een bakje en maak schoon met een borstel en de gegaste verdunner.
  Maak het lichaam van het spuitpistol binnenin schoon.
• Voor montage dienen alle onderdelen goed droog te zich.
• Monteer de onderdelen in omgekeerde volgorde.
• Controller of de ring van de luchtdop (2) volledig is vastgedraaid: de vloeistoftip is dan volledig op+zijnplaats gedrukt en sluit het spuitpistol af. N.B.: Controller of de spuitrichtingsplaat vrij kan worden bewogen. Indien nodig dient de ring van de luchtdop (2) ie ts te worden gelost.
• VERWIJDER VERF OF OPLOSMIDDELEN NOOIT VIA HET RIOOL. BRENG DIE STEEDS NAAR HET RECYCLAGEPARK.
• De motor behoeft geen speciaal onderhoud: u hoefft enkel te controlleren of het filter Niet verstopt is (u kunt het filter verwijderen en wassen). Het filter bevindt zich in de basis van de motorenheid.

Belangrijk: Vloeistofnaalden zijn gemaaakt om precies in de overeenkomstige vloeistoftip te passen. Gebruik geen vloeistofnaald van 2.0mm in een vloeistoftip van 3.0mm .

FOUTDIAGNOSE

PROBLEM	OORZAAK	OPLOSSING
Er druipt verf op het te schilderen voorwerp	Te sterk verdunde verf	Voeg onverdunde verf toe
	Te hoog outputdebiet	Verminder het outputdebiet d.m.v. de verfdebietregelaar (9)
	Te trage beweging met pistool	Breng de verf sneller aan
	Spuiptpistol te zich降到 het voorwerp	Vergroot de afstand:tussen spuiptpistol en werkoppervlak tot 25 à 30 cm
Verf is te dun of onregelmatig	Te sterk verdunde verf	Voeg onverdunde verf toe
	Te gering verfdebiet	Verhoog het outputdebiet d.m.v. de verfdebietregelaar (9)
	Pistool verstopt. Maak pistool schoon.	Breng de verf trager aan pistool verstopt.
	Spuiptpistol te ver van oppervlak	Breng het spuiptpistol zichter bij het werkoppervlak.
Er komt geen verf UIT het pistool	Verf is te dik	Voeg verdunner toe
	Vloeistoftip is verstopt	Reinig de vloeistoftip (5)
	Opvangbuis is verstopt	Reinig de opvangbuis (11)
	Barst in luchtslang	Vervang de luchtslang (13) Filter de verf
	Korrelige verf Verfreservoir is bijna leeg	Vul het reservoir bij (12)
	Spuiptpistol vomt een hoek	Ga na of de opvangbuis maar de verf is georiënteerd (11)
	Luchtinlaat geblokkeerd	Controler de toestand van het filter en reinig indien nodig (14)
Te veel verf in een bepaalde zone	U beweegt uw Pols	Beweeg met uw Voorarm
Aanbrengen	Ofwel te veel of te weinig	Controler het debiet met de verfdebietregelaar (9)

Dit apparaat behoort tot Klasse II. Dit wil zeggen dat het dubbel geisoleerd is voor een degelijk bescherming; een aardleidingkabel is Niet vereist. Een beschadigd netsnoer要去 door Earlex Ltd of once erkende agenten worden verrangen.

Een verlengsnoer moet geschikt zijn voor minimaal 6 amp en moet volledig�ijn afgewikkeld. Gebruik geen kabel van minder dan 6 amp: dit kan aanleiding geben tot vroegtijdige schade aan de motor en wordt Niet door de garantie gedekt.

Als de stekker van de voedingskabel worden verwijderd,要去 die verilig worden afgevoerd. Stop een stekker die van een voedingskabel werden verwijderd NOOIT in een stopcontact.

Informatie over het afvoeren van afval van elektrische en elektronische apparaten (AEEA). Verwijder gereedschap nooit samen met huishoudelijk afval. U dient dit soort afval maar een speciaal daartoe aangewezen verzamelpunt te brengen waar afval worden verzameld en gerecycleerd.

EU certificaat van overeenstemming

Wij verklaren dat het product: HV3500 in overeenstemming is met LVD 2006/95/EG, EN60335-1, EMC 2004/108/EG, EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3, EMF EN50366.

Alle rechten voorbehonden © 2009

Ontwerpregistraties en octrooien

Ontwerpregistratie van spuitpistol

ECD 001096218-0001

CN 200930004457.X

Octrooi van spuitpistol

GB 0903275.6

Ontwerpregistratie van HVLP-turbine

ECD 001096242-0001

CN 200930004458.4

US 29/314,080

EARLEX LTD. AANVAARDT GEEN AANSPRAKELIKHEID VOOR HET GEBRUIK VAN DIT PRODUCT INDIEN HET WORDT GEBRUIKT VOOR ANDERE DAN HIERIN VERMELDE DOELEINDEN.

GARANTIE en HELPIIJN

Op dit product geldt een waarborg van 24 maanden gegen productie- of materiaalfouten. De waarborg geldt nicht in geval van industrieel gebruik of voor verhuur. Deze garantie heeft geen invloed op uw wettelijkrechten. Voor nadere informatie of gebruiksadvies, verzoeken wij u telefonisch contact op te nemen met once helplijn van maandag tot vrijdag (niet op wettelijk feestdagen) van 9 tot 12 uur en van 14 tot 17 uur. U kurz ook maar once website surfen: www.earlex.fr
