SPRAY STATION HV 6900 - Verfspuitpistool EARLEX - Gratis gebruiksaanwijzing en handleiding

Producttype	HVLP-verfspuit
Merk	EARLEX
Model	SPRAY STATION HV 6900
Vermogen	1100 Watt
Inhoud reservoir	1 liter
Voedingsspanning	230 V
Luchtslanglengte	4,5 meter
Dynamische luchtdruk	0,14 bar
Geluidsdrukniveau	96 dB(A)
Maximale viscositeit	250 DIN/s
Type turbine	Drievoudige turbine
Standaard spuitmondmaat	2 mm
Straalvormen	Horizontaal, verticaal, rond (instelbaar)
Onderhoud	Reinigen na elk gebruik, smeren van de naald, filter wassen
Veiligheid	Dubbele isolatie (klasse 2), niet richten op personen of dieren, draag masker en handschoenen, voldoende ventilatie
Beschikbare reserveonderdelen	Spuitmond, naald, luchtdop, pakking, slang, filter (referenties in de handleiding)
Garantie	24 maanden tegen fabricagefouten
Milieu-informatie	Niet bij het huishoudelijk afval gooien, recycleren volgens WEEE
Optionele accessoires	Rugreservoir 4 liter (ref. HVA0015)
Gebruik	Verf op water- of oplosmiddelbasis, tot 25% verdunbaar

Veelgestelde vragen - SPRAY STATION HV 6900 EARLEX

Hoe maak ik het pistool schoon na gebruik?

Maak het reservoir leeg, giet water of een geschikt verdunningsmiddel erin en spuit om te spoelen. Demonteer de spuitmond, naald en luchtdop, reinig ze met een borstel, droog ze en monteer ze terug. Gooi resten nooit in de natuur.

Welke soorten verf kan ik gebruiken met de HV 6900?

Alle verven die verdund kunnen worden, op water- of oplosmiddelbasis. Dikke verven (grondverf, gevelverf) moeten 20 tot 25% worden verdund. Raadpleeg altijd de instructies van de verffabrikant.

Hoe pas ik de straalvorm aan?

Draai aan de straalvormkeuzeknop (4) voor een horizontale, verticale of ronde straal. Gebruik voor een muur kruislings: eerst horizontaal, dan verticaal. Houd het pistool op 25-30 cm van het oppervlak.

Wat moet ik doen als de verf er niet uitkomt?

Controleer of de verf niet te dik is (verdun indien nodig), of de spuitmond niet verstopt is (maak hem schoon), of de gebogen aanvoerleiding niet verstopt is, of het reservoir niet leeg is en of de luchtstroomknop open staat.

Welke veiligheidsmaatregelen moet ik nemen?

Richt het pistool nooit op een persoon of dier. Draag een masker, handschoenen en een veiligheidsbril. Zorg voor voldoende ventilatie. Niet roken of spuiten in de buurt van een vlam. Haal de stekker uit het stopcontact voor het vullen of schoonmaken.

Hoe vervang ik de spuitmond en de naald?

Gebruik de meegeleverde spuitmond-naaldsleutel. Draai de spuitmond los met kant A, steek dan kant B in de leiding om de naald los te draaien. Maak schoon voor montage. Zorg dat de maten overeenkomen (bijv. spuitmond 2 mm met naald 2 mm).

Wat is de inhoud van het standaardreservoir?

Het meegeleverde reservoir heeft een inhoud van 1 liter. Een optioneel rugreservoir van 4 liter (ref. HVA0015) kan worden toegevoegd met behulp van de slangadapter.

Kan ik een optioneel rugreservoir gebruiken?

Ja, een rugreservoir van 4 liter (ref. HVA0015) is als optie verkrijgbaar. Gebruik de meegeleverde slangadapter (19). Raadpleeg de gebruiksaanwijzing van het rugreservoir voor de montage.

Hoe lang is de garantie?

De garantie is 24 maanden tegen fabricage- of materiaalfouten. Dekking voor industrieel gebruik of verhuur is uitgesloten. Neem contact op met Earlex via [phone] voor ondersteuning.

Waar kan ik reserveonderdelen vinden?

Reserveonderdelen zijn vermeld in de handleiding (bijv. V0018 voor spuitmond-naaldsleutel, V0006 voor naald). Neem contact op met Earlex of bezoek www.earlex.fr om te bestellen.

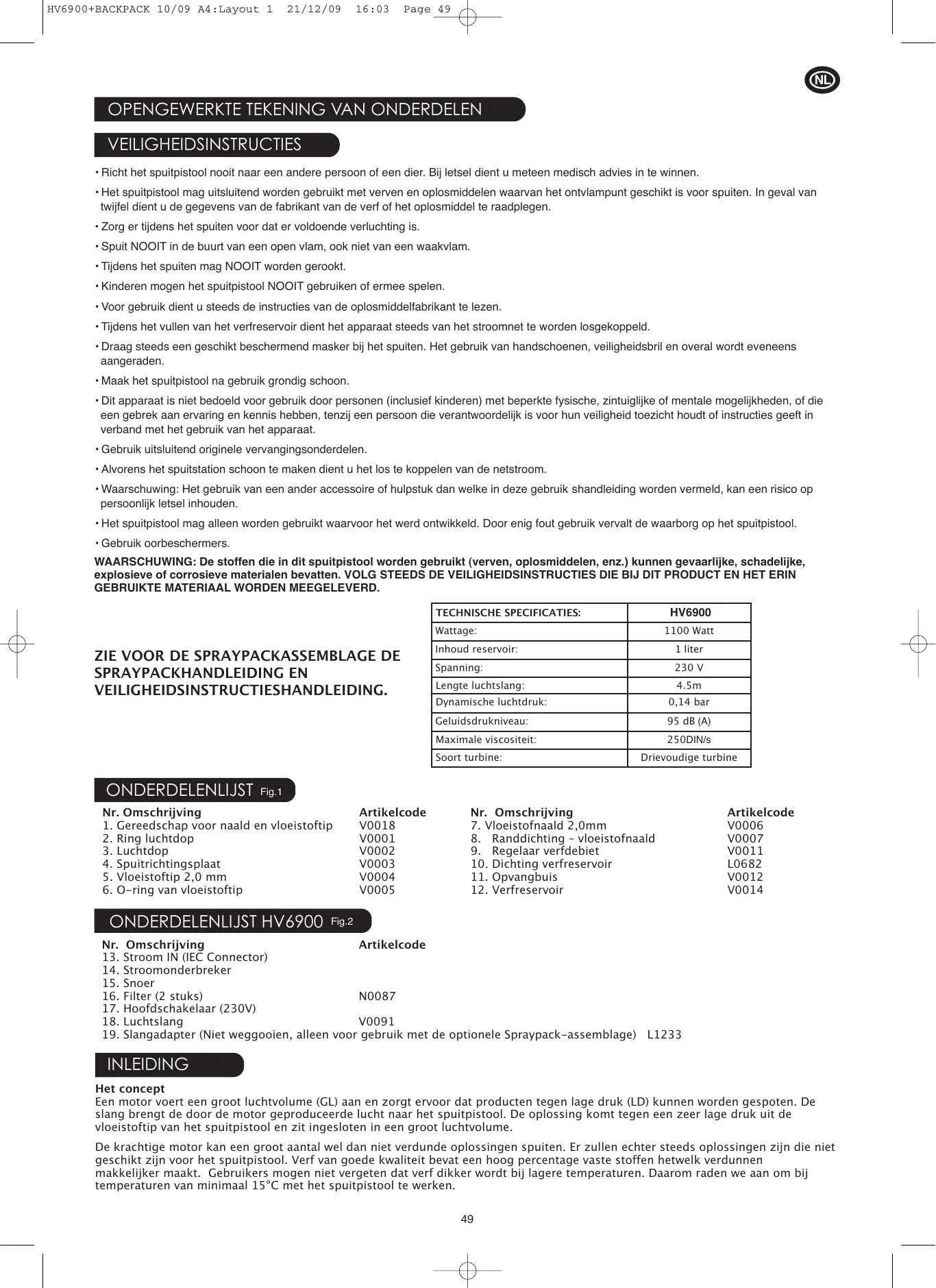

GEBRUIKSAANWIJZING SPRAY STATION HV 6900 EARLEX

Bewaar deze handleiding goed, zodat u deze later nog kunt raadplegen.

ZIE VOOR DE SPRAYPACKASSEMBLAGE DE SPRAYPACKHANDLEIDING EN

VEILIGHEIDSINSTRUCTIESHANDLEIDING. SLANGADAPTER (19) – NIET WEGGOOIEN, ADAPTER IS VOOR GEBRUIK MET HET OPTIONELE SPRAYPACK ACCESSOIRE HVA0015.

KULLANMADAN ÖNCE – LÜTFEN KILAVUZU VE GÜVENLİK TALİMATLARINI OKUYUN

• Richt het spuitpistool nooit naar een andere persoon of een dier. Bij letsel dient u meteen medisch advies in te winnen.
• Het spuitpistool mag uitsluitend worden gebruikt met verven en oplosmiddelen waarvan het ontvlampunt geschikt is voor spuiten. In geval van twijfel dient u de gegevens van de fabrikant van de verf of het oplosmiddel te raadplegen.
• Zorg er tijdens het spuiten voor dat er voldoende verluchting is.
• Spuit NOOIT in de buurt van een open vlam, ook niet van een waakvlam.
• Tijdens het spuiten mag NOOIT worden gerookt.
• Kinderen mogen het spuitpistool NOOIT gebruiken of ermee spelen.
• Voor gebruik dient u steeds de instructies van de oplosmiddelfabrikant te lezen.
• Tijdens het vullen van het verfreservoir dient het apparaat steeds van het stroomnet te worden losgekoppeld.

- Draag steeds een geschikt beschermend masker bij het spuiten. Het gebruik van handschoenen, veiligheidsbril en overal wordt eveneens aangeraden.

- Maak het spuitpistool na gebruik grondig schoon.

- Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met beperkte fysische, zintuiglijke of mentale mogelijkheden, of die een gebrek aan ervaring en kennis hebben, tenzij een persoon die verantwoordelijk is voor hun veiligheid toezicht houdt of instructies geeft in verband met het gebruik van het apparaat.

- Gebruik uitsluitend originele vervangingsonderdelen.

- Alvorens het spuitstation schoon te maken dient u het los te koppelen van de netstroom.

- Waarschuwing: Het gebruik van een ander accessoire of hulpstuk dan welke in deze gebruik shandleiding worden vermeld, kan een risico op persoonlijk letsel inhouden.

- Het spuitpistool mag alleen worden gebruikt waarvoor het werd ontwikkeld. Door enig fout gebruik vervalt de waarborg op het spuitpistool.

WAARSCHUWING: De stoffen die in dit spuitpistool worden gebruikt (verven, oplosmiddelen, enz.) kunnen gevaarlijke, schadelijke, explosieve of corrosieve materialen bevatten. VOLG STEEDS DE VEILIGHEIDSINSTRUCTIES DIE BIJ DIT PRODUCT EN HET ERIN GEBRUIKTE MATERIAAL WORDEN MEEGELEVERD.

ZIE VOOR DE SPRAYPACKASSEMBLAGE DE SPRAYPACKHANDLEIDING EN VEILIGHEIDSINSTRUCTIESHANDLEIDING.

TECHNISCHE SPECIFICATIES:	HV6900
Wattage:	1100 Watt
Inhoud reservoir:	1 liter
Spanning:	230 V
Lengte luchtslang:	4.5m
Dynamische luchtdruk:	0,14 bar
Geluidsdrukniveau:	95 dB (A)
Maximale viscositeit:	250DIN/s
Soort turbine:	Drievoudige turbine

ONDERDELENLIJST Fig.1

Nr. Omschrijving	Artikelcode	Nr. Omschrijving	Artikelcode
1. Gereedschap voor naald en vloeistoftip	V0018	7. Vloeistofnaald 2,0mm	V0006
2. Ring luchtdop	V0001	8. Randdichting – vloeistofnaald	V0007
3. Luchtdop	V0002	9. Regelaar verfdebiet	V0011
4. Spuitrichtingsplaat	V0003	10. Dichting verfreservoir	L0682
5. Vloeistoftip 2,0 mm	V0004	11. Opvangbuis	V0012
6. O-ring van vloeistoftip	V0005	12. Verfreservoir	V0014

Nr. Omschrijving	Artikelcode
13. Stroom IN (IEC Connector)
14. Stroomonderbreker
15. Snoer
16. Filter (2 stuks)	N0087
17. Hoofdschakelaar (230V)
18. Luchtslang	V0091
19. Slangadapter (Niet weggooien, alleen voor gebruik met de optionele Spraypack-assemblage)	L1233

INLEIDING

Het concept

Een motor voert een groot luchtvolume (GL) aan en zorgt ervoor dat producten tegen lage druk (LD) kunnen worden gespoten. De slang brengt de door de motor geproduceerde lucht naar het spuitpistool. De oplossing komt tegen een zeer lage druk uit de vloeistoftip van het spuitpistool en zit ingesloten in een groot luchtvolume.

De krachtige motor kan een groot aantal wel dan niet verdunde oplossingen spuiten. Er zullen echter steeds oplossingen zijn die niet geschikt zijn voor het spuitpistool. Verf van goede kwaliteit bevat een hoog percentage vaste stoffen hetwelk verdunnen makkelijker maakt. Gebruikers mogen niet vergeten dat verf dikker wordt bij lagere temperaturen. Daarom raden we aan om bij temperaturen van minimaal 15°C met het spuitpistool te werken.

VOORBEREIDING

• Dek de niet te verven zones af met plastic folie en bevestig die met tape.
• Draag een geschikt masker wanneer u met een spuitpistool werkt (en zorg ervoor dat er voldoende verluchting is indien u binnen aan het werk bent).
• Maak het oppervlak dat u wilt verven grondig schoon. Dit oppervlak moet niet alleen schoon, maar ook droog en glad zijn.
• Bij wijze van proef: spuit enkele oude plankjes om er zeker van te zijn dat u correct werkt met het spuitpistool.
• Beschermende kleding is aan te raden.
• Roer de verf goed om met een mixer, indien dit mogelijk is.
• Controleer of de verf geen vaste bestanddelen meer bevat.
• Veel producten kunnen ook zonder verdunning worden gespoten. Als de verf echter niet goed wordt aangebracht, verdun het product geleidelijk in stappen van 5%.
• Voor spuitverwerking hoeven de meeste verven slechts licht te worden verdund, bv. 5% of 10%.
• Sommige dikkere verfsoorten zoals verf voor buitenmuren en grondverven moeten 20% of 25%. worden verdund.
• Product op waterbasis worden met water verdund.
• Gebruik een geschikt verdunningsmiddel voor op oplosmiddel gebaseerde producten.
• Sommige fabrikanten vermelden op de bus of een specifiek verdunningsmiddel moet worden gebruikt.
• Sommige fabrikanten hebben speciale verven voor verwerking met spuitpistool.

Uw Spray Station is een krachtige en veelzijdige oplossing. Ze wordt geleverd met twee maten voor naald en vloeistoftip:

- De kleinste naald en vloeistoftip is de maat die doorgaans gebruikt wordt voor decoratieve verfsoorten.

- De grootste naald en vloeistoftip, die makkelijk op het spuitpistool kunnen worden gemonteerd (met het gereedschap voor naald en vloeistoftip (1) zijn bedoeld voor dikkere verfsoorten zoals onderlagen en gladde verfsoorten voor metselwerk.

Voor meer specifieke toepassing zijn in de handel nog andere naalden en vloeistoftips beschikbaar.

ZIE VOOR DE SPRAYPACKASSEMBLAGE DE SPRAYPACKHANDLEIDING EN VEILIGHEIDSINSTRUCTIESHANDLEIDING.

AAN DE SLAG

• Vul het verfreservoir met het te spuiten product. Goed omroeren (zoals hiervoor reeds werd vermeld) en giet door een zeef om alle bestanddelen te verwijderen die een glad en even spuitpatroon in de weg kunnen staan.
• Controleer of de dichting van het verfreservoir (10) en de opvangbuis (11) stevig onderaan in het spuitpistool zijn bevestigd.
• Schroef het verfreservoir in de onderzijde van het spuitpistool en draai stevig aan.
• Voordat wordt begonnen dient te worden gecontroleerd of de luchtstroomafstelling op de slang tot het maximum open is.
• Begin met de debietregelaar (9) op het minimum niveau zodat u de trekker niet kunt overhalen. Denk eraan: de debietregelaar regelt de hoeveelheid verf die wordt gespoten (Fig.5).
• Wikkel de luchtslang af en bevestig achteraan het spuitpistool, het andere uiteinde aan het spuitstation.
• Wikkel net netsnoer af en steek de stekker in een stopcontact.
• Zet het spuitstation aan. Er wordt meteen lucht gegenereerd, hetgeen NORMAAL is. Er wordt echter pas product gespoten wanneer u de trekker van het spuitpistool overhaalt.
• Zeer belangrijk: bij het eerste gebruik wordt aanbevolen de motor gedurende 1 à 2 minuten te laten lopen alvorens met spuiten te beginnen. Denk eraan dat de verfdebietregelaar de hoeveelheid verf regelt die wordt gespoten (Fig.5).

TIP: De luchtiris helpt bij het regelen van de luchtdruk. Met het verlagen van de luchtdruk verlaagt de stroming van de verf en als u de lucht op maximum openzet zal de stroming van de verf verhogen.

CONTROLEER OF DE MOTOR OP EEN STEVIG EN STOFVRIJ OPPERVLAK STAAT.

3 spuitpatronen
Horizontaal en verticaal spuiten met verschillende breedte	Rond spuiten
Verticaal en horizontaal voor normale klussen	Voor kleine en fijne klussen

Voor het spuiten van een groot oppervlak wordt doorgaans de techniek van elkaar kruisende bewegingen gebruikt, d.w.z. dat het product eerst in horizontale en vervolgens in verticale stroken wordt aangebracht (Fig.4).

1) Voor een horizontale strook moet de spuitrichtingsplaat in verticale stand worden geplaatst, haal de trekker over en beweeg uw arm naar rechts.
2) Laat de trekker aan het eind van deze lijn even los en breng het product vervolgens aan net onder de zo-even gespoten strook.
3) Voor een verticale strook moet de spuitrichtingsplaat horizontaal worden geplaatst, haal de trekker over en ga op en neer over de net gespoten horizontale stroken.

Door de stand van de spuitrichtingsplaat (4) van een horizontaal, naar verticaal en rond spuitpatroon te veranderen, kunt u de breedte van het patroon wijzigen (Fig.4).

WENK: Voor een optimaal resultaat dient u het spuitpistool steeds waterpas te houden en op eenzelfde afstand van het te spuiten oppervla, bij voorkeur 25 à 30 cm (10–12") (Fig.7/8). Controleer uw beweging met de arm, niet met de pols (Fig.7/8). Dat helpt voor een gelijkmatiger spuitpatroon.

WENK: De HLVP-technologie warmt de lucht op via de luchtdop: daardoor droogt de verf sneller hetgeen een positieve invloed op het eindeffect kan hebben.

WENK: Voor plafond en vloer: controleer of de opvangbuis correct georiënteerd is.

REINIGINGSVOORSCHRIFTEN

SPUITPISTOOL

ZIE VOOR DE SPRAYPACKREINIGING DE SPRAYPACKHANDLEIDING EN VEILIGHEIDSINSTRUCTIESHANDLEIDING.

SOORT VERF	REINIGEN
Verf op waterbasis	Reinigen met water
Verf op oliebasis	Reinigen met gepast oplosmiddel, bv. terpentine

WENK: Voor verwijderen of opnieuw monteren van naald en vloeistoftip: controleer of het spuitpistool met water of het gepaste oplosmiddel werd schoongespoeld en de binnenbuis schoon is.

WENK: Indien dit meteen na de klus gebeurt, duurt deze reinigingsbeurt nog geen 5 minuten. Bij korte onderbreking: verpak het spuitpistool in een plastic tas om te voorkomen dat de verf opdroogt.

• Verwijder het verfreservoir (12).
• Giet verfestjes terug in de originele bus voor eventueel later gebruik. Haal de trekker over om verf in de opvangbuis (11) te laten stromen.
• Giet een vleugje verdunner in het reservoir, schud lichtjes met het spuitpistool, monteer het opnieuw en spuit deze vloeistof door het pistool. Herhaal deze procedure tot alleen nog verdunner zonder spoor van verf uit het pistool komt.
• Verwijder alle verfsporen van de buitenzijde van het spuitpistool.
• Reinig de dichting van het verfreservoir (10) in het pistoollichaam.

VLOEISTOF- EN NAALDTIP

- Schroef de ring van de luchtdop (2) los.

• Verwijder de luchtdop (3).

- Verwijder de spuitrichtingsplaat (4).

- Wij raden aan eerst de trekker naar voren te duwen om de vloeistoftip (5) los te maken.

- Verwijder de vloeistoftip (5) met het tanguiteinde A van het gereedschap voor de vloeistoftip (1).

- Steek uiteinde B (1) van het gereedschap voor naald en vloeistoftip in het naaldkanaal en schroef de naald naar links los en trek aan de naald zodat deze los komt.

- Plaats al deze componenten in een bakje en maak schoon met een borstel en de gepaste verdunner.

- Maak het lichaam van het spuitpistool binnenin schoon.

- Voor montage dienen alle onderdelen goed droog te zijn.

- Monteer de onderdelen in omgekeerde volgorde.

- Controleer of de ring van de luchtdop (2) volledig is vastgedraaid: de vloeistoftip is dan volledig op zijn plaats gedrukt en sluit het spuitpistool af. N.B.: Controleer of de spuitrichtingsplaat vrij kan worden bewogen. Indien nodig dient de ring van de luchtdop (2) iets te worden gelost.

- VERWIJDER VERF OF OPLOSMIDDELEN NOOIT VIA HET RIOOL. BRENG DIE STEEDS NAAR HET RECYCLAGEPARK.

- De motor behoeft geen speciaal onderhoud: u hoeft enkel te controleren of het filter niet verstopt is (u kunt het filter verwijderen en wassen). Het filter bevindt zich in de basis van de motoreenheid.

Belangrijk: Vloeistofnaalden zijn gemaakt om precies in de overeenkomstige vloeistoftip te passen. Gebruik geen vloeistofnaald van 2.0 mm in een vloeistoftip van 3.0 mm.

ZIE VOOR DE SPRAYPACKPROBLEEMOPLOSSING DE SPRAYPACKHANDLEIDING EN VEILIGHEIDSINSTRUCTIESHANDLEIDING.

FOUTDIAGNOSE

PROBLEEM	OORZAAK	OPLOSSING
Er druipt verf op het te schilderen voorwerp	Te sterk verdunde verf	Voeg onverdunde verf toe
	Te hoog outputdebiet	Verminder het outputdebiet d.m.v. de verfdebietregelaar (9)
	Te trage beweging met pistool	Breng de verf sneller aan
	Spuitpistool te dicht tegen het voorwerp	Vergroot de afstand tussen spuitpistool en werkoppervlak tot 15 à 20 cm
Verf is te dun of onregelmatig	Te sterk verdunde verf	Voeg onverdunde verf toe
	Te gering verfdebiet	Verhoog het outputdebiet d.m.v. de verfdebietregelaar (9)
	Te snelle beweging met pistool	Pistool verstopt. Maak pistool schoon.
	Pistool verstopt. Maak pistool schoon.	Фарбопульт забився. Очистить фарбопульт
	Spuitpistool te ver van oppervlak	Breng het spuitpistool dichter bij het werkoppervlak.
Er komt geen verf uit het pistool	Verf is te dik	Voeg verdunner toe
	Vloeistoftip is verstopt	Reinig de vloeistoftip (5)
	Opvangbuis is verstopt	Reinig de opvangbuis (11)
	Barst in luchtslang	Vervang de luchtslang (13) Filter de verf
	Korrelige verf Verfreservoir is bijna leeg	Vul het reservoir bij (12)
	Spuitpistool vormt een hoek	Ga na of de opvangbuis naar de verf is georiënteerd (11)
	Luchtinlaat geblokkeerd	Controleer de toestand van het filter en reinig indien nodig (14)
	Gebrek aan luchtstroming	Controleer of de luchtstromingsafstelling op de slang op maximum open is.
Te veel verf in een bepaalde zone	U beweegt uw pols	Beweeg met uw voorarm
Aanbrengen	Ofwel te veel of te weinig	Controleer het debiet met de verfdebietregelaar (9)

Dit apparaat behoort tot Klasse II. Dit wil zeggen dat het dubbel geïsoleerd is voor een degelijke bescherming; een aardleidingkabel is niet vereist. Een beschadigd netsnoer moet door Earlex Ltd of onze erkende agenten worden vervangen.

Een verlengsnoer moet geschikt zijn voor minimaal 6 amp en moet volledig zijn afgewikkeld. Gebruik geen kabel van minder dan 6 amp: dit kan aanleiding geven tot vroegtijdige schade aan de motor en wordt niet door de garantie gedekt.

Als de stekker van de voedingskabel wordt verwijderd, moet die veilig worden afgevoerd. Stop een stekker die van een voedingskabel werd verwijderd NOOIT in een stopcontact.

INFORMATIE OVER HET AFVOEREN VAN AFVAL VAN ELEKTRISCHE EN ELEKTRONISCHE APPARATEN (AEEA).

Verwijder gereedschap nooit samen met huishoudelijk afval. U dient dit soort afval naar een speciaal daartoe aangewezen verzamelpunt te brengen waar afval wordt verzameld en gerecycleerd.

EU certificaat van overeenstemming

Wij verklaren dat het product: HV6900 in overeenstemming is met LVD 2006/95/EG, EN60335-1, EMC 2004/108/EG, EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3, EMF EN50366.

Alle rechten voorbehouden © 2010

Ontwerpregistraties en octrooien:

Octrooi van sproeipistool

GB 0903275.6

Ontwerpregistratie van sproeipistool

ECD 001096218-0001

CN 200930004457.X

Op dit product geldt een waarborg van 24 maanden tegen productie- of materiaalfouten. De waarborg geldt niet in geval van industrieel gebruik of voor verhuur. Deze garantie heeft geen invloed op uw wettelijke rechten. Voor nadere informatie of gebruiksadvies, verzoeken wij u telefonisch contact op te nemen met onze helplijn van maandag tot vrijdag (niet op wettelijke feestdagen) van 9 tot 12 uur en van 14 tot 17 uur. U kunt ook naar onze website surfen: www.earlex.fr

Earlex Sarl.

Earlex Sarl, Tel: [phone]
