SPRAY STATION HV 6900 - Pistolet à peinture EARLEX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pistolet à peinture HVLP
Marque	EARLEX
Modèle	SPRAY STATION HV 6900
Puissance	1100 Watts
Capacité du réservoir	1 litre
Tension d'alimentation	230 V
Longueur du tuyau d'air	4,5 mètres
Pression dynamique d'air	0,14 bar
Niveau de pression sonore	96 dB(A)
Viscosité maximale	250 DIN/s
Type de turbine	Triple turbine
Taille de buse standard	2 mm
Formes de jet	Horizontal, vertical, rond (réglable)
Entretien	Nettoyage après chaque usage, lubrification du pointeau, lavage du filtre
Sécurité	Double isolation (classe 2), ne pas diriger vers personnes ou animaux, porter masque et gants, ventilation suffisante
Pièces détachées disponibles	Buse, pointeau, chapeau d'air, joint, tuyau, filtre (références dans la notice)
Garantie	24 mois contre défauts de fabrication
Informations environnementales	Ne pas jeter avec les ordures ménagères, recycler selon WEEE
Accessoires en option	Réservoir dorsal 4 litres (réf. HVA0015)
Utilisation	Peintures à base d'eau ou de solvant, diluables jusqu'à 25%

FOIRE AUX QUESTIONS - SPRAY STATION HV 6900 EARLEX

Comment nettoyer le pistolet après utilisation ?

Videz le réservoir, versez de l'eau ou un diluant approprié, puis pulvérisez pour purger. Démontez la buse, le pointeau et le chapeau d'air, nettoyez-les avec une brosse, séchez et remontez. Ne jamais jeter les restes dans la nature.

Quels types de peintures peut-on utiliser avec le HV 6900 ?

Toutes les peintures pouvant être diluées, à base d'eau ou de solvant. Les peintures épaisses (sous-couches, façade) nécessitent une dilution de 20 à 25%. Vérifiez toujours les instructions du fabricant de peinture.

Comment ajuster la forme du jet ?

Tournez la molette de sélection de forme du jet (4) pour obtenir un jet horizontal, vertical ou rond. Pour un mur, utilisez des passes croisées : d'abord horizontales, puis verticales. Tenez le pistolet à 25-30 cm de la surface.

Que faire si la peinture ne sort pas ?

Vérifiez que la peinture n'est pas trop épaisse (diluez si nécessaire), que la buse n'est pas obstruée (nettoyez-la), que le tube d'alimentation coudé n'est pas bouché, que le réservoir n'est pas vide, et que la molette de débit d'air est ouverte.

Quelles sont les précautions de sécurité à respecter ?

Ne jamais diriger le pistolet vers une personne ou un animal. Portez un masque, des gants et des lunettes. Assurez une ventilation suffisante. Ne pas fumer ni pulvériser près d'une flamme. Débranchez l'appareil avant remplissage ou nettoyage.

Comment changer la buse et le pointeau ?

Utilisez la clé buse-pointeau fournie. Dévissez la buse avec le côté A, puis insérez le côté B dans le conduit pour dévisser le pointeau. Nettoyez avant remontage. Assurez-vous que les tailles correspondent (ex: buse 2 mm avec pointeau 2 mm).

Quelle est la capacité du réservoir standard ?

Le réservoir fourni a une capacité de 1 litre. Un réservoir dorsal optionnel de 4 litres (réf. HVA0015) peut être ajouté grâce à l'adaptateur tuyau.

Puis-je utiliser un réservoir dorsal en option ?

Oui, un réservoir dorsal de 4 litres (réf. HVA0015) est disponible en option. Utilisez l'adaptateur tuyau (19) fourni. Reportez-vous au manuel d'instruction du réservoir dorsal pour l'assemblage.

Combien de temps dure la garantie ?

La garantie est de 24 mois contre les défauts de fabrication ou de matériaux. Elle ne couvre pas l'utilisation industrielle ou la location. Contactez Earlex au [phone] pour l'assistance.

Où trouver des pièces détachées ?

Les pièces détachées sont référencées dans la notice (ex: V0018 pour la clé buse-pointeau, V0006 pour le pointeau). Contactez Earlex ou visitez www.earlex.fr pour commander.

MODE D'EMPLOI SPRAY STATION HV 6900 EARLEX

Merci de conserver ce manuel pour toute consultation future.

POUR LES ASSEMBLAGE DU DORSAL, MERCI DE VOUS REPORTEZ AU MANUEL D'INSTRUCTION DU RÉSÉRVOIR DORSAL. ADAPTATEUR TUYAU (19). NE LE JETTEZ PAS, L'ADAPTATEUR VOUS SERVIRA POUR L'ADDITION ÉVENTUEL D'UN RÉSÉRVOIR DORSAL DE 4 LITRES (EN OPTION HVA0015)

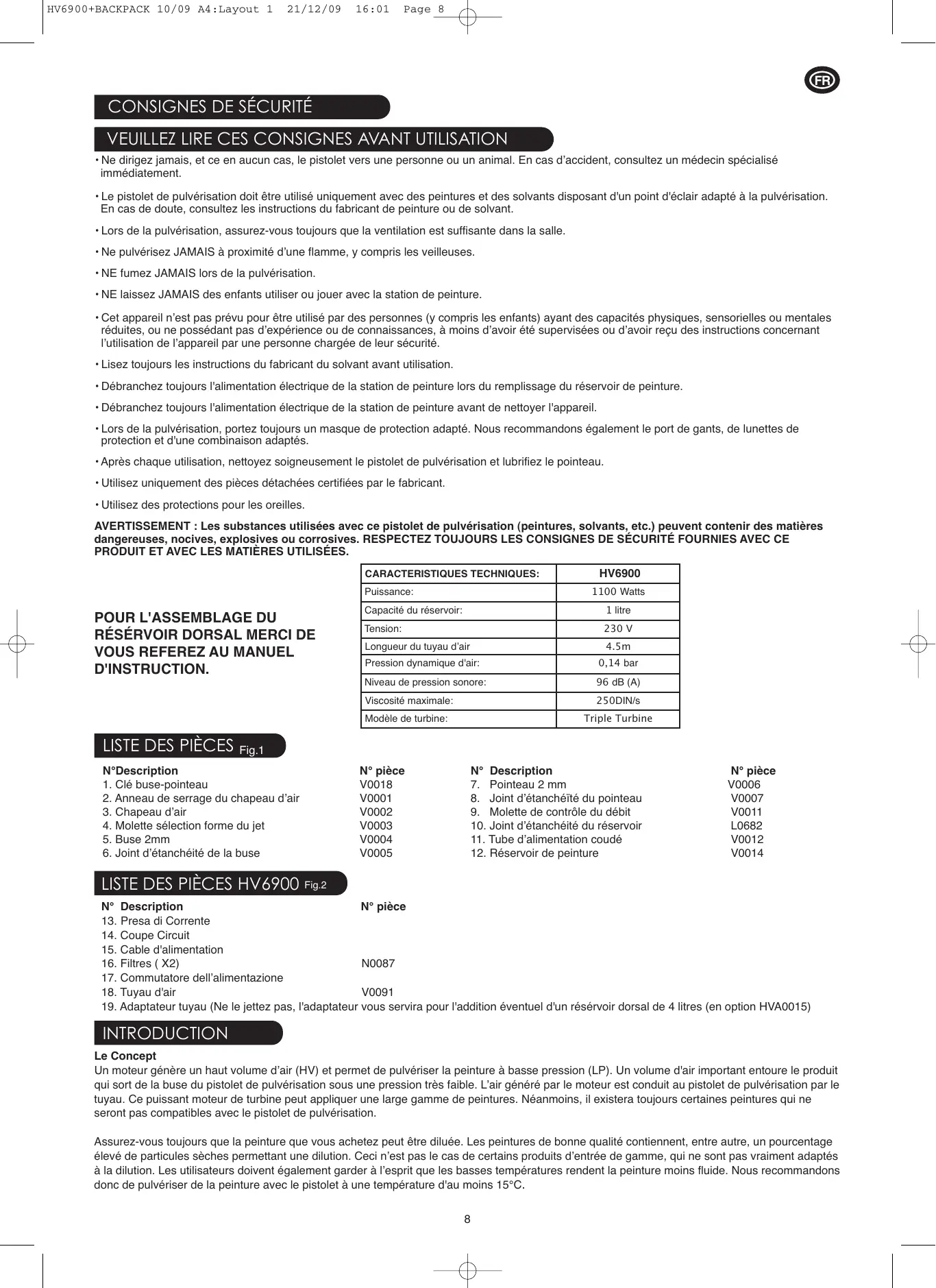

• Ne dirigez jamais, et ce en aucun cas, le pistolet vers une personne ou un animal. En cas d'accident, consultez un médecin spécialisé immédiatement.
• Le pistolet de pulvérisation doit être utilisé uniquement avec des peintures et des solvants disposant d'un point d'éclair adapté à la pulvérisation. En cas de doute, consultez les instructions du fabricant de peinture ou de solvant.
• Lors de la pulvérisation, assurez-vous toujours que la ventilation est suffisante dans la salle.
• Ne pulvérisez JAMAIS à proximité d'une flamme, y compris les veilleuses.
• NE fumez JAMAIS lors de la pulvérisation.
• NE laissez JAMAIS des enfants utiliser ou jouer avec la station de peinture.
• Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) ayant des capacités physiques, sensorielles ou mentales réduites, ou ne possédant pas d'expérience ou de connaissances, à moins d'avoir été supervisées ou d'avoir reçu des instructions concernant l'utilisation de l'appareil par une personne chargée de leur sécurité.
• Lisez toujours les instructions du fabricant du solvant avant utilisation.
• Débranchez toujours l'alimentation électrique de la station de peinture lors du remplissage du réservoir de peinture.
• Débranchez toujours l'alimentation électrique de la station de peinture avant de nettoyer l'appareil.
• Lors de la pulvérisation, portez toujours un masque de protection adapté. Nous recommandons également le port de gants, de lunettes de protection et d'une combinaison adaptés.
• Après chaque utilisation, nettoyez soigneusement le pistolet de pulvérisation et lubrifiez le pointeau.
• Utilisez uniquement des pièces détachées certifiées par le fabricant.
• Utilisez des protections pour les oreilles.

AVERTISSEMENT : Les substances utilisées avec ce pistolet de pulvérisation (peintures, solvants, etc.) peuvent contenir des matières dangereuses, nocives, explosives ou corrosives. RESPECTEZ TOUJOURS LES CONSIGNES DE SÉCURITÉ FOURNIES AVEC CE PRODUIT ET AVEC LES MATIÈRES UTILISÉES.

CARACTERISTIQUES TECHNIQUES:	HV6900
Puissance:	1100 Watts
Capacité du réservoir:	1 litre
Tension:	230 V
Longueur du tuyau d'air	4.5m
Pression dynamique d'air:	0,14 bar
Niveau de pression sonore:	96 dB (A)
Viscosité maximale:	250DIN/s
Modèle de turbine:	Triple Turbine

POUR L'ASSEMBLAGE DU RÉSÉRVOIR DORSAL MERCI DE VOUS REFEREZ AU MANUEL D'INSTRUCTION.

LISTE DES PIÈCES Fig.1

N°Description

1. Clé buse-pointeau
2. Anneau de serrage du chapeau d'air
3. Chapeau d'air
4. Molette sélection forme du jet
5. Buse 2mm
6. Joint d'étanchéité de la buse

N° pièce

V0018
V0001
V0002
V0003
V0004
V0005

N° Description

1. Pointeau 2 mm
2. Joint d'étanchéïté du pointeau
3. Molette de contrôle du débit
4. Joint d'étanchéité du réservoir
5. Tube d'alimentation coudé
6. Réservoir de peinture

N° pièce

V0006
V0007
V0011
L0682
V0012
V0014

LISTE DES PIÈCES HV6900 Fig.2

N° Description

1. Presa di Corrente
2. Coupe Circuit
3. Cable d'alimentation
4. Filtres ( X2)
5. Commutatore dell'alimentazione
6. Tuyau d'air
7. Adaptateur tuyau (Ne le jettez pas, l'adaptateur vous servira pour l'addition éventuel d'un réservoir dorsal de 4 litres (en option HVA0015)

N° pièce

INTRODUCTION

Le Concept

Un moteur génère un haut volume d'air (HV) et permet de pulvériser la peinture à basse pression (LP). Un volume d'air important entoure le produit qui sort de la buse du pistolet de pulvérisation sous une pression très faible. L'air généré par le moteur est conduit au pistolet de pulvérisation par le tuyau. Ce puissant moteur de turbine peut appliquer une large gamme de peintures. Néanmoins, il existera toujours certaines peintures qui ne seront pas compatibles avec le pistolet de pulvérisation.

Assurez-vous toujours que la peinture que vous achetez peut être diluée. Les peintures de bonne qualité contiennent, entre autre, un pourcentage élevé de particules sèches permettant une dilution. Ceci n'est pas le cas de certains produits d'entrée de gamme, qui ne sont pas vraiment adaptés à la dilution. Les utilisateurs doivent également garder à l'esprit que les basses températures rendent la peinture moins fluide. Nous recommandons donc de pulvériser de la peinture avec le pistolet à une température d'au moins 15°C.

PRÉPARATION

• Protégez bien les zones ne devant pas être peintes à l'aide d'une bâche en plastique et d'adhésif de masquage (disponible chez Earlex).
• Portez un masque adapté (et veillez à ce que la ventilation soit suffisante dans la pièce si vous travaillez à l'intérieur).
• Nettoyez la surface à peindre. Celle-ci doit être non seulement propre mais sèche et lisse.
• Entraînez-vous au préalable sur de vieilles planches de bois pour vous assurer de la bonne prise en main du pistolet.
• Nous recommandons de porter des vêtements de protection.
• Il est important de mélanger préalablement sa peinture à l'aide d'un mélangeur pour améliorer son homogénéité.
• Assurez-vous que la peinture ne comporte pas de particules solides.
• De nombreux produits peuvent être pulvérisés sans être dilués. Toutefois, si l'application n'est pas bonne, diluez le produit progressivement, par paliers de 5 %.
• La plupart des peintures peuvent être pulvérisées en étant diluées légèrement, par exemple à 5 % ou 10 %.
• Certaines peintures épaisses comme les peintures murales d'extérieur et certaines sous-couches devront être diluées à 20 % ou 25 %.
• Utilisez de l'eau pour diluer les produits à base d'eau.
• Utilisez un diluant synthétique pour diluer les peintures à base de solvant.
• Certains fabricants indiqueront sur le pot si un diluant spécifique doit être utilisé.

Votre Spray Station constitue un ensemble puissant et polyvalent dont le pistolet est doté de deux ensembles buse-pointeau.

• Un ensemble buse-pointeau plus fin est monté d'origine sur le pistolet, couramment utilisé pour l'application de peintures de finition ainsi que tous les produits de protection ou de décoration du bois.
• Un ensemble buse-pointeau plus large à orifice plus large, pouvant facilement être monté sur le pistolet (au moyen de la clé buse-pointeau (1) pour les peintures plus épaisses de type; sous-couche, façade, ou certaines monocouches.

A noter qu'il existe également d'autres tailles d'ensemble buse-pointeau en option pour des applications plus spécifiques.

POUR L'ASSEMBLAGE DU RÉSÉRVOIR DORSAL MERCI DE VOUS REFEREZ AU MANUEL D'INSTRUCTION.

MONTAGE

• Remplissez le réservoir (12) avec la peinture ou le produit à appliquer. Mélangez bien et veillez à l'absence de particules solides.
• Assurez-vous que le tube d'alimentation coudé de peinture (11) soit fermement emboîté sous la base du pistolet.
• Bien visser le réservoir (12) à la base du pistolet.
• Avant l'utilisation verifier que la molette de reglage du débit soit ouverte au maximum
• Avant de démarrer, assurez-vous que la molette de réglage de l'air située sur le tuyau soit ouverte au maximum.
• Commencez avec la molette de réglage du débit au minimum (Fig.5).
• Dérouler le tuyau d'air et emboîtez-le à l'arrière du pistolet ainsi que sur la turbine.
• Déroulez le cordon d'alimentation et raccordez-le au secteur.
• Mettez la station en marche. Ceci déclenchera immédiatement la production d'air, ce qui est NORMAL. Cependant, aucune projection de peinture n'aura lieu avant d'avoir appuyé sur la gâchette du pistolet.
• Très important: Nous recommandons de toujours laisser tourner le moteur 1 à 2 minutes avant d'appliquer la peinture pour une meilleur fluidité N'oubliez-pas que c'est en ouvrant la molette de contrôle du débit que vous ajustez la quantité de peinture pulvérisée.

A SAVOIR: L'iris de contrôl du débit (sur le tuyau) vous aide à contrôler la pression, en réduisant la pression d'air, le débit de peinture s'en verra réduit et si vous ouvrez l'iris de contrôl au maximum le débit de peinture s'en trouvera augmenté.

3 formes de jet
Horizontal et vertical avec des tailles pouvant varierVertical et horizontal sont les plus couramment utilisés	Jet rondJet rond pour les travaux de précision

La technique la plus couramment utilisée pour peindre un mur est la technique dîtes des ‘passes croisées’. C'est-à-dire en appliquant le produit par une succession de bandes horizontales, sur lesquelles, on appliquera une succession de bandes verticales (Fig.4).

1) Pour faire une passe horizontale, ajustez la Molette sélection forme du jet dans la position verticale (Fig.4), appuyez sur la gâchette et bouger votre bras vers la droite.
2) Relâcher brièvement la gâchette en fin de passe afin d'éviter tout risque de surcharge, puis appliquez le produit dans la direction opposée juste dessous la première passe.
3) Ensuite, pour faire une passe verticale, ajustez la molette sélection forme du jet dans la position horizontale, appuyez sur la gâchette et bougez votre bras de bas en haut en croisant par-dessus les passes horizontales que vous venez de faire.

En fonction du positionnement de la molette sélection de forme du jet (4) vous pouvez obtenir des jets horizontaux ou verticaux de différentes largeurs (Fig.4).

A SAVOIR: Afin d'obtenir le meilleur résultat, tenez votre pistolet bien droit et a distance constant du support à peindre généralement entre 25 et 30 cm (10"-12") (Fig.7/8). C'est plus le bras que le poignet qui doit bouger (Fig.7/8) afin d'obtenir une application uniforme.

A SAVOIR: La technique HVLP produit un air légèrement chauffé, ce qui permet à la peinture de sécher plus vite pour un meilleur le rendu de surface.

A SAVOIR: Dans le cas des plafonds et sols, assurez-vous que le tube d'alimentation de peinture coudé soit orienté de façon cohérente par rapport à la gravité.

CONSEILS DE NETTOYAGE

PISTOLET A PEINTURE

POUR LE NETTOYAGE DU RÉSÉRVOIR DORSAL MERCI DE VOUS REFEREZ AU MANUEL D'INSTRUCTION.

Produit utilisé	Nettoyage
Produit à base d'eau	Le nettoyage s'effectura avec de l'eau
Produit à base de solvant	Le nettoyage s'effectura avec un diluant approprié

A SAVOIR: Avant d'enlever ou de remonter l'ensemble buse-pointeau, assurez vous que l'intérieur du pistolet à été bien purgé avec de l'eau ou du diluant approprié de façon à ce que le conduit intérieur soit propre.

A SAVOIR: Le nettoyage ne prendra pas plus de 5 min si effectué immédiatement. Si l'opérateur fait une pause de quelques heures seulement, on peut se contenter de placer le pistolet dans un sac plastique afin d'empêcher la peinture de sécher.

• Dévissez le réservoir (12).
- Versez l'éventuel reste de peinture dans son pot afin de pouvoir l'utiliser une prochaine fois. Appuyez sur la gâchette afin de libérez l'excédent de peinture du tube d'alimentation coudé (11).
- Versez une quantité d'eau ou de diluant selon le cas dans le réservoir, puis faites fonctionner le pistolet à nouveau afin de purger l'ensemble jusqu'à l'élimination de toute trace de peinture.
- Nettoyez toutes les traces de peinture sur l'extérieur du pistolet.
- Nettoyez et séchez le joint d'étanchéité du réservoir (10).

• Dévissez l'anneau de serrage du chapeau d'air (2).
• Enlevez le chapeau d'air (3).
• Enlevez la Molette sélection forme du jet (4).
• Le fait de pousser la gâchette en avant facilite le démontage de la buse (5).
• Utilisez la clé à buse-pointeau coté A (1) pour retirer la buse (5).
• Insérez la clé à buse-pointeau côté B (1) à l'intérieur du conduit du pistolet et dévissez le pointeau dans le sens inverse des aiguilles d'une montre, puis tirez sur le pointeau pour le déloger.
• Nettoyez tous ces éléments à l'aide d'une brosse.
• Nettoyez les traces de peinture à l'intérieur du pistolet.
• Bien sécher les pièces avant réassemblage.
• Remontez le pistolet en suivant l'ordre inverse.
• Assurez-vous que l'anneau de serrage du chapeau d'air soit correctement vissée et la buse bien en place de façon à ce que le pointeau ferme bien l'orifice de la buse. NB : Assurez-vous néanmoins, que la molette sélection forme du jet puisse se bouger facilement. Au besoin, desserrez légèrement l'anneau de serrage du chapeau d'air (2).
• NE JETEZ JAMAIS VOS RESTES DE PEINTURE OU DE SOLVANT DANS LES EGOUTS OU DANS LA NATURE. UTILISEZ TOUJOURS VOTRE DECHETERIE LOCALE.
• le moteur en lui-même ne requiert aucun maintenance spécifique mise à part la verification du filtre (il peut être retiré et lavé). Le filtre se situe sur la face avant de la turbine.

Important: Chaque taille de pointeau correspond à une taille de buse. N'essayez pas de monter un pointeau de 2.0 mm avec une buse de 3.0 mm par exemple.

POUR LA RÉSOLUTION DES PROBLÉMES MERCI DE VOUS REFEREZ AU MANUEL D'INSTRUCTION.

RESOLUTION DE PROBLEMES

PROBLEME	CAUSE	ACTION REQUISE
Il y a des gouttes ou coulures de peinture sur le support	Peinture trop diluée	Ajouter de la peinture non diluée
	Débit de peinture trop élevé	Réduire le debit en ajustant la molette de réglage du débit (9)
	Mouvement trop lent	Accélerer la vitesse d’application
	Pistolet tenu trop près du support à peindre	Augmenter la distance avec le support à peindre
Application de peinture trop fine ou irrégulière	Peinture trop diluée	Ajouter de la peinture non diluée
	Débit de peinture trop faible	Augmentez le débit en ajustant la molette de réglage du débit (9) et vérifiez que la molette de réglage de débit d’air du tuyau soit ouverte au maximum.
	Mouvement trop rapide	Réduire la vitesse d’application
	Pistolet obstrué	Nettoyez le pistolet
	Pistolet trop tenu trop éloigné	Rapprochez le pistolet
Pas de projection de peinture	Peinture trop épaisse	Ajouter du diluant
	Buse obstruée	Nettoyer la buse (5)
	Tube d’alimentation coudé obstrué	Bien nettoyer l’intérieur du tube coudé (11)
	Tuyau d’air endommagé	Remplacer le tuyau d’air (13)
	Reservoir Presque vide	Remplir le réservoir (12)
	Pistolet incliné	Verifier que le tube d’alimentation coudé (11) soit orienté dans le sens de la gravité
	Prise d’air obstruée	Verifier l’état du filtre et que le moteur soit pose sur une surface rigide (14)
	Manque de pression d’air	Vérifiez que la molette de réglage de débit d’air du tuyau soit ouverte au maximum
	Débit d’air faible ou inéxistant	Verifiez que l’iris de contrôl du débit située sur le tuyau soit ou verte au maximum
Surépaisseur de peinture	Vous faites trop de mouvements du poignet	C’est le bras qui doit bouger
Application	Soit trop, soit pas assez de peinture	Ajuster la molette de réglage du débit (9)

VEUILLEZ NOTER: Nous avons fait tout notre possible pour nous assurer que ce pistolet pul vérisateur fonctionnera longtemps et sans problèmes, dans le cadre d'une utilisation conforme à ces instructions. Nous déclinons toute responsabilité en cas de dommages dus à une utilisation de substances, peintures ou liquides inadaptés ou mauvais, non dilués correctement ou ne convenant pas aux surfaces sur lesquelles ils sont appliqués, en cas de danger pour la santé suite au manque d'aération lors de travaux dans un espace confiné, ou en cas de panne du matériel suite à un mauvais nettoyage des pièces après utilisation. En cas de doute, faites toujours un test préalable sur une petite zone non visible. Lisez toujours les instructions du fabricant avant utilisation. Notre garantie et la déclaration ci-dessus n'affectent pas vos droits statutaires.

Cette station est un appareil électrique de classe 2 ce qui veut dire protégé par une double isolation qui vous dispense de tout raccordement à la terre. Si le cordon d'alimentation de votre station venait à être endommagé, il doit être remplacé par EARLEX Ltd ou par un agent accrédité par EARLEX.

Si vous devez utiliser une rallonge électrique, celle-ci doit supporter au minimum 6 ampères et doit être complètement déroulée. N'utilisez pas une rallonge ne supportant pas 6 ampères car cela occasionnerait une usure prématurée du moteur ce qui n'est pas couvert par la garantie.

Si la prise est coupée du cordon d'alimentation, elle doit être mise au rebut en toute sécurité. N'insérez JAMAIS, et ce en aucun cas, une prise coupée du cordon d'alimentation dans une prise secteur.

INFORMATIONS ENVIRONNEMENTALES WEEE.

Merci de ne pas jeter vos outils électriques avec vos ordures ménagères. Il est de votre responsabilité de vous débarrasser de ce genre d'outils dans les points de collectes et de recyclages prévus à cet effet dans votre région.

Declaration de conformité CE

Nous déclarons que la station HV6900 se conforme aux normes: LVD 2006/95/EC, EN60335-1, EMC 2004/108/EC, EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3, EMF EN50366.

Déposition de Design et de Brevet:

Brevet Pistolet Pistolet: Design déposé

GB 0903275.6 ECD 001096218-0001 CN 200930004457.X USA Design Registrazione

EARLEX LTD. NE SAURAIT ÊTRE RESPONSABLE EN CAS D'UTILISATION DE CE PRODUIT POUR DES TRAVAUX AUTRES QUE CEUX DÉCRITS DANS LE PRÉSENT MANUEL.

GARANTIE et ASSISTANCE TÉLÉPHONIQUE

Ce produit est garanti pour une période de 24 mois contre les défauts de fabrication ou de matériaux. Il n'est pas garanti pour une utilisation industrielle ou pour la location. Cette garantie n'affecte pas vos droits statutaires. Pour de plus amples informations, ou pour tout conseil d'utilisation, contactez notre assistance téléphonique de 9h à 12h et de 14h à 17h du lundi au vendredi (sauf jours fériés), ou visitez notre site Web www.earlex.fr.

N'hésitez pas à nous rejoindre sur notre site web pour de plus amples informations, vidéos, trucs et astuces. www.earlex.fr

Earlex Sarl.

Earlex Sarl, Tel: [phone]
