SPRAY STATION HV 6900 - Pistola de pintura EARLEX - Manual de utilização gratuito

Tipo de produto	Pistola de pintura HVLP
Marca	EARLEX
Modelo	SPRAY STATION HV 6900
Potência	1100 Watts
Capacidade do reservatório	1 litro
Tensão de alimentação	230 V
Comprimento da mangueira de ar	4,5 metros
Pressão dinâmica de ar	0,14 bar
Nível de pressão sonora	96 dB(A)
Viscosidade máxima	250 DIN/s
Tipo de turbina	Turbina tripla
Tamanho do bico padrão	2 mm
Formatos de jato	Horizontal, vertical, redondo (ajustável)
Manutenção	Limpeza após cada uso, lubrificação da agulha, lavagem do filtro
Segurança	Dupla isolação (classe 2), não direcionar para pessoas ou animais, usar máscara e luvas, ventilação suficiente
Peças de reposição disponíveis	Bico, agulha, tampa de ar, junta, mangueira, filtro (referências no manual)
Garantia	24 meses contra defeitos de fabricação
Informações ambientais	Não descartar com lixo doméstico, reciclar de acordo com WEEE
Acessórios opcionais	Reservatório dorsal de 4 litros (ref. HVA0015)
Utilização	Tintas à base de água ou solvente, diluíveis até 25%

Perguntas frequentes - SPRAY STATION HV 6900 EARLEX

Como limpar a pistola após o uso?

Esvazie o reservatório, despeje água ou um diluente apropriado, e pulverize para purgar. Desmonte o bico, a agulha e a tampa de ar, limpe-os com uma escova, seque e remonte. Nunca descarte os resíduos na natureza.

Quais tipos de tintas podem ser usados com o HV 6900?

Todas as tintas que podem ser diluídas, à base de água ou solvente. As tintas espessas (primários, fachada) necessitam de diluição de 20 a 25%. Verifique sempre as instruções do fabricante da tinta.

Como ajustar a forma do jato?

Gire o seletor de forma do jato (4) para obter um jato horizontal, vertical ou redondo. Para uma parede, use passes cruzados: primeiro horizontais, depois verticais. Segure a pistola a 25-30 cm da superfície.

O que fazer se a tinta não sair?

Verifique se a tinta não está muito espessa (dilua se necessário), se o bico não está obstruído (limpe-o), se o tubo de alimentação curvo não está entupido, se o reservatório não está vazio e se o seletor de fluxo de ar está aberto.

Quais são as precauções de segurança a seguir?

Nunca direcione a pistola para uma pessoa ou animal. Use máscara, luvas e óculos. Assegure ventilação suficiente. Não fume nem pulverize perto de uma chama. Desconecte o aparelho antes de encher ou limpar.

Como trocar o bico e a agulha?

Use a chave bico-agulha fornecida. Desaperte o bico com o lado A, depois insira o lado B no conduto para desapertar a agulha. Limpe antes de remontar. Certifique-se de que os tamanhos correspondem (ex: bico 2 mm com agulha 2 mm).

Qual é a capacidade do reservatório padrão?

O reservatório fornecido tem capacidade de 1 litro. Um reservatório dorsal opcional de 4 litros (ref. HVA0015) pode ser adicionado através do adaptador de mangueira.

Posso usar um reservatório dorsal opcional?

Sim, um reservatório dorsal de 4 litros (ref. HVA0015) está disponível como opcional. Use o adaptador de mangueira (19) fornecido. Consulte o manual de instruções do reservatório dorsal para a montagem.

Quanto tempo dura a garantia?

A garantia é de 24 meses contra defeitos de fabricação ou materiais. Ela não cobre uso industrial ou aluguel. Contate a Earlex pelo [phone] para assistência.

Onde encontrar peças de reposição?

As peças de reposição estão referenciadas no manual (ex: V0018 para a chave bico-agulha, V0006 para a agulha). Contate a Earlex ou visite www.earlex.fr para encomendar.

MANUAL DE UTILIZADOR SPRAY STATION HV 6900 EARLEX

PT MANUAL DE INSTRUÇÕES DE UTILIZAÇÃO

PL INSTRUKCJA OBSŁUGI

Guarde estas instruções para futuras consultas

PARA MONTAR O SPRAYPACK CONSULTE O MANUAL DO SPRAYPACK E O MANUAL DE INSTRUÇÕES DE SEGURANÇA. ADAPTADOR DE TUBO FLEXÍVEL (19) – NÃO DEITE FORA, O ADAPTADOR É PARA UTILIZAR COM O SPRAYPACK OPCIONAL ACESSÓRIO HVA0015.

PRIMA DELL'UTILIZZO GRAZIE DI BENE LEGGERE QUESTO MANUELE E LE CONSEGNE DI SICUREZZA.

COLLEGAMENTO AL SETTORE

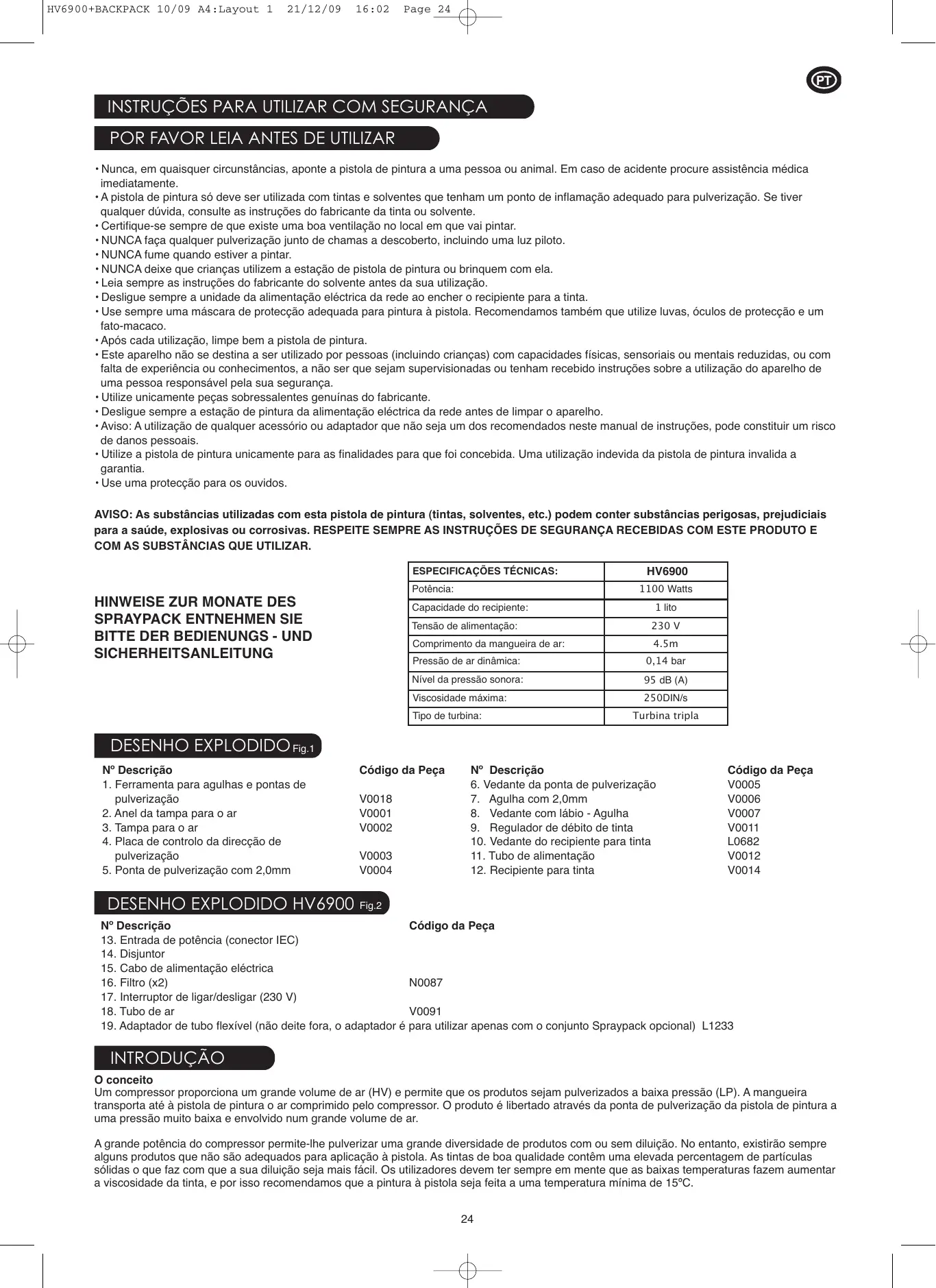

• Nunca, em quaisquer circunstâncias, aponte a pistola de pintura a uma pessoa ou animal. Em caso de acidente procure assistência médica imediatamente.
• A pistola de pintura só deve ser utilizada com tintas e solventes que tenham um ponto de inflamação adequado para pulverização. Se tiver qualquer dúvida, consulte as instruções do fabricante da tinta ou solvente.
• Certifique-se sempre de que existe uma boa ventilação no local em que vai pintar.
• NUNCA faça qualquer pulverização junto de chamas a descoberto, incluindo uma luz piloto.
  • NUNCA fume quando estiver a pintar.
• NUNCA deixe que crianças utilizem a estação de pistola de pintura ou brinquem com ela.
• Leia sempre as instruções do fabricante do solvente antes da sua utilização.
• Desligue sempre a unidade da alimentação eléctrica da rede ao encher o recipiente para a tinta.
• Use sempre uma máscara de protecção adequada para pintura à pistola. Recomendamos também que utilize luvas, óculos de protecção e um fato-macaco.
• Após cada utilização, limpe bem a pistola de pintura.
• Este aparelho não se destina a ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas, ou com falta de experiência ou conhecimentos, a não ser que sejam supervisionadas ou tenham recebido instruções sobre a utilização do aparelho de uma pessoa responsável pela sua segurança.
• Utilize unicamente peças sobressalentes genuínas do fabricante.
• Desligue sempre a estação de pintura da alimentação eléctrica da rede antes de limpar o aparelho.
• Aviso: A utilização de qualquer acessório ou adaptador que não seja um dos recomendados neste manual de instruções, pode constituir um risco de danos pessoais.
• Utilize a pistola de pintura unicamente para as finalidades para que foi concebida. Uma utilização indevida da pistola de pintura invalida a garantia.
• Use uma protecção para os ouvidos.

AVISO: As substâncias utilizadas com esta pistola de pintura (tintas, solventes, etc.) podem conter substâncias perigosas, prejudiciais para a saúde, explosivas ou corrosivas. RESPEITE SEMPRE AS INSTRUÇÕES DE SEGURANÇA RECEBIDAS COM ESTE PRODUTO E COM AS SUBSTÂNCIAS QUE UTILIZAR.

ESPECIFICAÇÕES TÉCNICAS:	HV6900
Potência:	1100 Watts
Capacidade do recipiente:	1 lito
Tensão de alimentação:	230 V
Comprimento da mangueira de ar:	4.5m
Pressão de ar dinâmica:	0,14 bar
Nível da pressão sonora:	95 dB (A)
Viscosidade máxima:	250DIN/s
Tipo de turbina:	Turbina tripla

DESENHO EXPLODIDO Fig.1

Nº Descrição

1. Ferramenta para agulhas e pontas de pulverização	V0018	6. Vedante da ponta de pulverização	V0005
		7. Agulha com 2,0mm	V0006
2. Anel da tampa para o ar	V0001	8. Vedante com lábio - Agulha	V0007
3. Tampa para o ar	V0002	9. Regulador de débito de tinta	V0011
4. Placa de controlo da direcção de pulverização	V0003	10. Vedante do recipiente para tinta	L0682
		11. Tubo de alimentação	V0012
5. Ponta de pulverização com 2,0mm	V0004	12. Recipiente para tinta	V0014

DESENHO EXPLODIDO HV6900 Fig.2

Nº Descrição

13. Entrada de potência (conector IEC)
14. Disjuntor
15. Cabo de alimentação eléctrica
16. Filtro (x2)	N0087
17. Interruptor de ligar/desligar (230 V)
18. Tubo de ar	V0091
19. Adaptador de tubo flexível (não deite fora, o adaptador é para utilizar apenas com o conjunto Spraypack opcional) L1233

INTRODUÇÃO

O conceito

Um compressor proporciona um grande volume de ar (HV) e permite que os produtos sejam pulverizados a baixa pressão (LP). A mangueira transporta até à pistola de pintura o ar comprimido pelo compressor. O produto é libertado através da ponta de pulverização da pistola de pintura a uma pressão muito baixa e envolvido num grande volume de ar.

A grande potência do compressor permite-lhe pulverizar uma grande diversidade de produtos com ou sem diluição. No entanto, existirão sempre alguns produtos que não são adequados para aplicação à pistola. As tintas de boa qualidade contêm uma elevada percentagem de partículas sólidas o que faz com que a sua diluição seja mais fácil. Os utilizadores devem ter sempre em mente que as baixas temperaturas fazem aumentar a viscosidade da tinta, e por isso recomendamos que a pintura à pistola seja feita a uma temperatura mínima de 15°C.

PREPARAÇÃO

• Com cuidado, cubra todas as áreas que não devem ser pintadas com uma protecção em plástico e fita de protecção.
• Use sempre uma máscara de protecção adequada ao pulverizar os produtos (e certifique-se de que existe uma ventilação adequada na sala quando trabalhar no interior).
• Limpe bem as superfícies que vai pintar. Além de estarem limpas, as superfícies devem estar secas e ter uma superfície lisa.
• Pratique sempre sobre algumas tábuas velhas para se certificar de que está a segurar correctamente a pistola de pintura.
• Recomendamos que use vestuário de protecção adequado.
• Misture bem a tinta, se possível com um misturador.
• Certifique-se de que não existem partículas sólidas na tinta.
• Muitos produtos podem ser pulverizados sem necessidade de diluição. No entanto, se a aplicação não resultar de forma adequada, dilua progressivamente o produto em incrementos de 5%.
• A maior parte das tintas apenas necessita de uma pequena diluição, por exemplo 5% ou 10%.
• Algumas tintas mais espessas, como as utilizadas para a pintura de paredes exteriores, devem ser diluídas a 20% ou 25%.
• Dilua com água os produtos à base de água.
• Utilize o solvente adequado para os produtos à base de solventes.
• Alguns fabricantes indicam na lata se deve ou não ser utilizado um solvente específico.
• Alguns fabricantes de tintas têm tintas especiais para aplicações HVLP.

A sua Estação de Pintura é uma solução poderosa e versátil e é fornecida com agulhas e pontas de pulverização de dois tamanhos:

- A agulha de menor diâmetro e a respectiva ponta de pulverização são normalmente utilizadas para tintas decorativas.

- A agulha de maior diâmetro e a respectiva ponta de pulverização que podem ser facilmente instaladas na pistola de pintura (utilizando a ferramenta para agulhas e pontas de pulverização (1), e deve ser utilizada com tintas mais espessas tais como subcapas e tintas não texturadas para alvenaria.

Estão disponíveis outras agulhas e pontas de pulverização opcionais que poderá adquirir para aplicações específicas.

PARA MONTAR O SPRAYPACK CONSULTE O MANUAL DO SPRAYPACK E O MANUAL DE INSTRUÇÕES DE SEGURANÇA.

TÉCNICAS DE PINTURA

• Encha o recipiente para tinta (12) com o produto que deseja pulverizar. Misture bem (como acima mencionado) e filtre o produto para remover quaisquer partículas que possam interferir com uma pulverização consistente e homogénea.
• Certifique-se de que o vedante do recipiente para tinta (10) e o tubo de alimentação (11) estão bem encaixados na base da pistola de pintura.
• Enrosque o recipiente para tinta na base da pistola de pintura e aperte-o adequadamente.
• Antes de começar verifique se o regulador de débito de ar no tubo flexível está aberto no máximo.
• Coloque inicialmente o regulador de débito de tinta (9) na sua posição mínima de modo a que o gatilho não possa ser premido. Não se esqueça de que o regulador de débito de tinta controla a quantidade de tinta pulverizada (Fig.5).
• Desenrole a mangueira de ar e ligue uma das extremidades à parte de trás da pistola de pintura e a outra à estação de pintura.
• Desenrole o cabo de alimentação e ligue a ficha a uma tomada de parede.
• Ligue a alimentação eléctrica da estação de pintura. Isto faz com que seja produzido algum ar imediatamente, o que é NORMAL. No entanto, o produto não será pulverizado até que seja premido o gatilho da pistola de pintura.
• Muito importante: Ao fazer a primeira pulverização, recomendamos que deixe sempre o motor funcionar durante cerca de 1 a 2 minutos antes de iniciar a aplicação do produto. Não se es queça que o regulador de débito de tinta controla a quantidade de tinta que é pulverizada (Fig.5).

CERTIFIQUE-SE SEMPRE DE QUE A UNIDADE DO COMPRESSOR ESTÁ COLOCADA SOBRE UMA SUPERFÍCIE RÍGIDA E LIVRE DE POEIRAS.

SUGESTÃO: A finalidade da íris de ar é ajudar a controlar a pressão de ar. Reduzindo a pressão de ar reduz o débito de tinta e, abrindo o ar até ao máximo, aumenta o débito de tinta.

3 padrões de pulverização
Horizontal e vertical com larguras variáveisVertical e horizontal para trabalhos com dimensõesnormais	Padrão circularPadrão circular para trabalhospequenos e de precisão

A técnica mais comum utilizada para pintar uma grande superfície é a técnica ‘cruzada’ em que o produto é aplicado em linhas horizontais e, em seguida, é aplicado em linhas verticais cruzadas sobre as linhas horizontais (Fig.4).

1) Para obter um padrão horizontal coloque a placa de controlo da direcção de pulverização na posição vertical e em seguida prima o gatilho e mova o braço para a direita.

2) Ao chegar ao fim desse movimento, liberte o gatilho durante um breve instante e inicie a aplicação do produto na direcção oposta e imediatamente abaixo da linha que acabou de pintar.

3) Em seguida, para obter um padrão vertical, coloque a placa de controlo da direcção de pulverização na posição horizontal, prima o gatilho e mova o braço em movimentos para cima e para baixo por cima das linhas horizontais que acabou de pintar.

Através de uma rotação gradual da placa de controlo da direcção de pulverização (4) entre as posições para os padrões horizontal, vertical e circular pode variar a largura do padrão de pulverização (Fig.4).

SUGESTÃO: Para obter os melhores resultados mantenha sempre a pistola de pintura numa posição horizontal e à mesma distância do objecto que está a pintar, sendo a distância ideal de 25-30cm (10"-12") (Fig.7/8). Deixe que seja o seu braço a controlar o movimento e não o pulso (Fig.7/8). Isso ajudará a obter uma distribuição de tinta uniforme.

SUGESTÃO: A tecnologia HVLP pulveriza a tinta com ar aquecido, o que ajuda a tinta a secar mais rapidamente e melhora o efeito final.

SUGESTÃO: Ao pintar tectos e pavimentos certifique-se de que o tubo de alimentação está devidamente orientado.

LIMPEZA

PISTOLA DE PINTURA

PARA LIMPAR O SPRAYPACK CONSULTE O MANUAL DO SPRAYPACK E O MANUAL DE INSTRUÇÕES DE SEGURANÇA

TIPO DE TINTA	LIMPEZA
Tinta à base de água	Limpe com água
Tinta à base de óleo	Limpe com o solvente adequado, por exemplo White Spirit

SUGESTÃO: Antes de remover ou voltar a instalar a agulha e a ponta de pulverização certifique-se de que a pistola de pintura foi bem lavada com água ou com o solvente adequado e que o tubo interior está bem limpo.

SUGESTÃO: Se for feita imediatamente após o fim da pintura a operação de limpeza demora menos de 5 minutos. Se interromper temporariamente a pintura, coloque a pistola de pintura dentro de um saco de plástico para impedir que a tinta seque.

• Remova o recipiente para a tinta (12).
• Despeje o resto da tinta para um recipiente para que possa voltar a ser reutilizada no futuro. Prima o gatilho para permitir que a tinta escorra do tubo de alimentação (11).
• Deite algum solvente do tipo adequado no interior do recipiente, agite um pouco a pistola de pintura, volte a montar a pistola de pintura e pulverize esse líquido através da pistola de pintura. Repita este processo até que o solvente pulverizado não tenha quaisquer vestígios de tinta.
• Limpe quaisquer vestígios de tinta no exterior da pistola de pintura.
• Limpe o vedante do recipiente para tinta (10) no interior do corpo da pistola de pintura.

AGULHA E PONTA DE PULVERIZAÇÃO

• Desaperte o anel da tampa para o ar (2).
• Remova a tampa para o ar (3).
• Remova a placa de controlo da direcção de pulverização (4).
• Recomenda-se que empurre o gatilho para a frente para ajudar a libertar a ponta de pulverização (5).
• Utilizando a extremidade de aperto da ferramenta para agulhas e pontas de pulverização A (1) remova a ponta de pulverização (5).
• Introduza a extremidade para agulhas e pontas de pulverização B (1) no canal da agulha e desaperte a agulha rodando no sentido contrário aos ponteiros de um relógio, e puxe para libertar a agulha.
• Coloque todas estas peças num recipiente e limpe-as com um pincel utilizando o solvente adequado.
• Limpe o interior do corpo da pistola de pintura.
• Seque bem todas as peças antes de as voltar a montar.
• Volte a montar as peças pela ordem inversa da desmontagem.
• Certifique-se de que o anel da tampa para o ar (2) está bem apertado de modo a que a ponta de pulverização fique encaixada no lugar e impeça a saída de ar da pistola de pintura. NB: Certifique-se de que a placa de controlo da direcção de pulverização roda livremente. Se necessário desaperte ligeiramente o anel da tampa para o ar (2).
• NUNCA ELIMINE AS TINTAS OU SOLVENTES ATRAVÉS DO SISTEMA DE ESGOTO. UTILIZE SEMPRE UM POSTO LOCAL DE RECOLHA DE RESÍDUOS.
• A unidade do compressor não necessita de nenhuma manutenção específica além de verificar se o filtro não está colmatado (o filtro pode ser removido e lavado). O filtro está localizado na base da unidade do compressor.
  Importante: Cada agulha é fabricada para se adaptar à ponta para pulverização de diâmetro correspondente. Não tente instalar uma agulha de 2,0 mm na ponta para pulverização de 3,0mm.

PARA RESOLVER PROBLEMAS COM O SPRAYPACK CONSULTE O MANUAL DO SPRAYPACK E O MANUAL DE INSTRUÇÕES DE SEGURANÇA

RESOLUÇÃO DE PROBLEMAS

PROBLEMA	CAUSA	ACÇÃO NECESSÁRIA
A tinta escorre sobre o item que está a ser pintado	A tinta está demasiado diluída	Acrescente tinta não diluída
	Débito de tinta demasiado elevado	Reduza o débito da tinta ajustando o regulador de débito de tinta (9)
	Velocidade de aplicação demasiado lenta	Aumente a velocidade de aplicação
	A pistola de pintura está demasiado próxima	Aumente a distância entre a pistola e a superfície que está a pintar para 15-20cm
A tinta fica demasiado fina ou irregular	A tinta está demasiado diluída	Acrescente tinta não diluída
	Débito de tinta demasiado baixo	Aumente o débito da tinta ajustando o regulador de débito de tinta (9)
	Velocidade de aplicação demasiado alta	Reduza a velocidade de aplicação
	A pistola de pintura está entupida	Limpe a pistola de pintura
	Pistola demasiado afastada	Aproxime a pistola da superfície que está a pintar
A tinta não é pulverizada	Tinta demasiado espessa	Acrescente diluente
	Ponta de pulverização entupida	Limpe a ponta de pulverização (5)
	Tubo de alimentação entupido	Limpe o tubo de alimentação (11)
	Mangueira de ar rota tinta com grânulos	Substitua a mangueira de ar (13) Filtre a tinta
	Recipiente para tinta quase vazio	Encha o recipiente para a tinta (12)
	Pistola de pintura inclinada	Certifique-se de que o tubo de alimentação está voltado para a tinta (11)
	Entrada de ar bloqueada	Verifique o estado do filtro de ar e limpe se necessário (14)
Demasiada tinta numa área	Moveu a pistola com um movimento do pulso	Mova apenas o braço
Pulverização	Demasiada tinta ou tinta insuficiente	Utilize o regulador de débito de tinta (9) para controlar o débito

NOTA: Fizemos todo o possível para garantir que quando utilizada correctamente e de acordo com estas instruções, a pistola de pintura tenha uma vida útil longa e sem problemas. Não aceitamos qualquer responsabilidade por danos causados pela utilização de substâncias incorrectas ou inadequadas, tintas ou líquidos que não tenham sido correctamente diluídos ou que não sejam adequados para as superfícies a que são aplicados, riscos para a saúde resultantes de uma falta de ventilação ao trabalhar em espaços confinados ou avarias dos equipamentos originadas por uma limpeza deficiente dos componentes após a sua utilização. Se tiver dúvidas faça um ensaio prévio numa pequena área não visível. Leia sempre as instruções do fabricante antes de qualquer utilização. Nem os termos da nossa garantia nem as declarações acima afectam os seus direitos legais.

LIGAÇÃO A TENSÃO DA REDE

Este é um aparelho da Classe II o que significa que tem um duplo isolamento para sua protecção e não necessita de uma ligação à terra. Se o cabo de alimentação estiver danificado, deverá ser substituído pela Earlex Ltd ou por um nosso agente autorizados.

Se utilizar um cabo de extensão, este deve ser capaz de suportar uma corrente de pelo menos 6 amperes e deve estar totalmente desenrolado. Não utilize um cabo de extensão que não tenha uma intensidade nominal de pelo menos 6 amperes pois isso poderá levar a uma avaria prematura do motor e que não estará coberta pela garantia.

Se a ficha for cortada do cabo, deve ser eliminada de forma segura. NUNCA em circunstância alguma introduza numa tomada uma ficha que tenha sido cortada do cabo de alimentação.

INFORMAÇÃO SOBRE A ELIMINAÇÃO DE EQUIPAMENTOS ELÉCTRICOS DESIGNADA POR WEEE Por favor não elimine as ferramentas juntamente com os resíduos domésticos recolhidos pelos serviços camarários. É responsável por eliminar este tipos de resíduos entregando-os em pontos de recolha especiais designados para fazerem a sua recuperação e reciclagem.

Declaração de conformidade CE

Declaramos que a unidade: HV6900 está em conformidade com as normas: LVD 2006/95/EC, EN60335-1, EMC 2004/108/EC, EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3, EMF EN50366.

Todos os direitos reservados © 2010

Registos de Design e de Patentes:

Patente da pistola de pintura

GB 0903275.6

Registo da pistola de pintura

ECD 001096218-0001

CN 200930004457.X

Pedido apresentado nos EUA

A EARLEX LTD. NÃO ACEITA QUALQUER RESPONSABILIDADE PELA UTILIZAÇÃO DESTE PRODUTO SE FOR UTILIZADO PARA QUALQUER FINALIDADE DIFERENTE DAS AQUI DESCRITAS.

GARANTIA E LINHA DE AJUDA

Este produto tem uma garantia de 24 meses contra defeitos de fabrico ou dos materiais. Não está garantido para actividades de aluguer ou aplicações industriais. Esta garantia não afecta os seus direitos legais. Para mais informações ou conselhos para os utilizadores por favor telefone para a nossa linha de ajuda entre as 9:00 e as 12:00 e entre a 14:00 e as 17:00 de Segunda a Sexta-feira (excluindo os feriados oficiais), ou visite o nosso site na Internet: www.earlex.fr

Earlex Sarl.

Earlex Sarl, Tel: [phone]
