Type de produit	Perceuse-visseuse à accus sans fil
Marque	PARKSIDE
Modèle	X18V
Tension nominale	18 V
Type d'accu	Lithium-ion
Capacité de l'accu	1,5 Ah
Énergie de l'accu	27 Wh
Largeur du mandrin	1,0 – 10 mm
Capacité de perçage max (acier)	10 mm
Capacité de perçage max (bois)	30 mm
Couple de serrage maxi	18 Nm
Niveaux de couple	1 – 8 Nm + position perçage
Vitesse à vide (1ère vitesse)	500 min⁻¹
Vitesse à vide (2ème vitesse)	1400 min⁻¹
Chargeur – tension primaire	230 V ~ 50 Hz
Chargeur – courant de charge	2600 mA
Chargeur – durée de charge	Environ 60 min
Chargeur – classe de protection	II
Niveau de pression acoustique	66 dB(A) (K=3 dB)
Niveau de bruit en travail	Jusqu'à 77 dB(A)
Vibrations (perçage métal)	1,944 m/s² (K=1,5 m/s²)
Vibrations (vissage)	2,101 m/s² (K=1,5 m/s²)
Équipement spécial	Mandrin ROHM, blocage de broche, frein moteur, présélection couple, 2 vitesses, sens de rotation réversible, voyant niveau de charge
Accessoires fournis	1 perceuse-visseuse, 1 pack accu, 1 chargeur rapide, 2 doubles mèches, 1 sac, 1 mode d'emploi, 1 carnet garantie
Entretien	Sans entretien ; nettoyer avec un chiffon sec ; ne pas utiliser de solvants
Sécurité	Protection contre surcharge, arrêt en cas de blocage d'outil

FOIRE AUX QUESTIONS - X18V PARKSIDE

Comment recharger l'accu de la perceuse Parkside X18V ?

Insérez le bloc accu dans le chargeur rapide fourni, puis branchez le chargeur sur une prise secteur. La DEL rouge s'allume pendant la charge ; elle s'éteint et la DEL verte s'allume lorsque la charge est terminée (environ 60 min). Ne rechargez pas l'accu si la température ambiante est inférieure à 10°C ou supérieure à 40°C.

Quelle est l'autonomie de la batterie ?

L'autonomie dépend de l'utilisation. La batterie de 1,5 Ah offre une capacité énergétique de 27 Wh. Pour une utilisation normale, elle permet de visser plusieurs dizaines de vis ou de percer quelques trous dans du bois. La pleine capacité est atteinte après 3 à 5 cycles de charge.

Comment changer le sens de rotation ?

Utilisez le commutateur de changement de direction situé au-dessus de la gâchette. Poussez-le vers la droite pour la rotation avant (vissage) et vers la gauche pour la rotation arrière (dévissage). Pour le transport ou le rangement, placez-le en position médiane pour verrouiller l'interrupteur.

Comment régler le couple de serrage ?

Tournez la bague de présélection du couple de serrage sur le niveau souhaité (1 à 8 Nm). Plus le chiffre est élevé, plus le couple est fort. Pour le perçage, placez la bague sur le symbole du foret. Lorsque le couple réglé est atteint, l'accouplement interne interrompt l'entraînement pour éviter de trop visser.

Puis-je percer dans le métal avec cette perceuse ?

Oui, la perceuse Parkside X18V peut percer dans l'acier jusqu'à 10 mm de diamètre. Utilisez un foret HSS, une vitesse faible, et lubrifiez le foret avec de l'huile de coupe pour de meilleurs résultats.

Que faire si la perceuse se bloque pendant l'utilisation ?

Immédiatement relâchez l'interrupteur Marche/Arrêt pour éteindre l'outil. Retirez la batterie, puis dégagez l'outil bloqué. Avant de redémarrer, assurez-vous que l'outil de coupe n'est pas coincé. Soyez prêt à anticiper un contrecoup.

Comment nettoyer et entretenir la perceuse ?

Débranchez la batterie avant tout nettoyage. Nettoyez le boîtier avec un chiffon sec. N'utilisez jamais d'essence, de solvant ou de détergent agressif. L'appareil est sans entretien, mais gardez-le propre et sec. Évitez l'infiltration de liquides dans le boîtier.

Où puis-je trouver des pièces de rechange pour le Parkside X18V ?

Les pièces de rechange d'origine sont disponibles auprès du service après-vente Parkside ou chez les revendeurs agréés. Consultez le carnet de garantie et d'entretien fourni pour connaître les contacts dans votre pays.

Puis-je utiliser une batterie d'une autre marque avec cette perceuse ?

Non, utilisez uniquement les batteries Parkside recommandées pour le modèle X18V (tension 18 V). L'utilisation d'autres batteries peut provoquer des blessures ou un incendie en raison d'incompatibilités électriques.

Comment stocker la perceuse et la batterie ?

Rangez l'appareil dans un endroit sec et à l'abri du gel. Avant le rangement, placez le sélecteur de sens de rotation en position médiane pour verrouiller l'interrupteur. Conservez la batterie séparément, partiellement chargée (environ 40-60 %) pour prolonger sa durée de vie.

MODE D'EMPLOI X18V PARKSIDE

Instructions d'utilisation et consignes de sécurité

ACCU-BOOR-/SCHROEFMACHINE

Utilisation conforme à sa destination. Page 6 Equipement. 7 Volume de livraison. 7 Caractéristiques techniques. 7

Instructions de sécurité générales pour les outils électriques

Sécurité du poste de travail. Page 8 Sécurité électrique 8 Sécurité personnelle Page 9 Manipulation prudente et usage d'outils électriques. 9 Manipulation prudente et usage d'outils sans fil Page 10 Consignes de sécurité pour la perceuse visseuse sans fil Page 10 Attention, conducteurs électriques ! Page 11 Accessoires d'origine / appareils supplémentaires d'origine. Page 11

Avant la mise en service

Charger le pack d’accumulateurs.. Page 11 Installer le pack d’accumulateurs dans l’appareil / le sortir. Page 11 Vérifier l’état des accus. Page 12 Remplacement des outils. Page 12 Présélection du couple de serrage Page 12 Engrenage à 2 vitesses.. Page 12

Mise en service

Mettre en marche/Arrêter. 12 Réglage de la vitesse. Page 12 Changer le sens de rotation. 13 Conseils et astuces. 13

Informations

Service après-vente. Page 14 Déclaration de conformité/Constructeur. Page 14

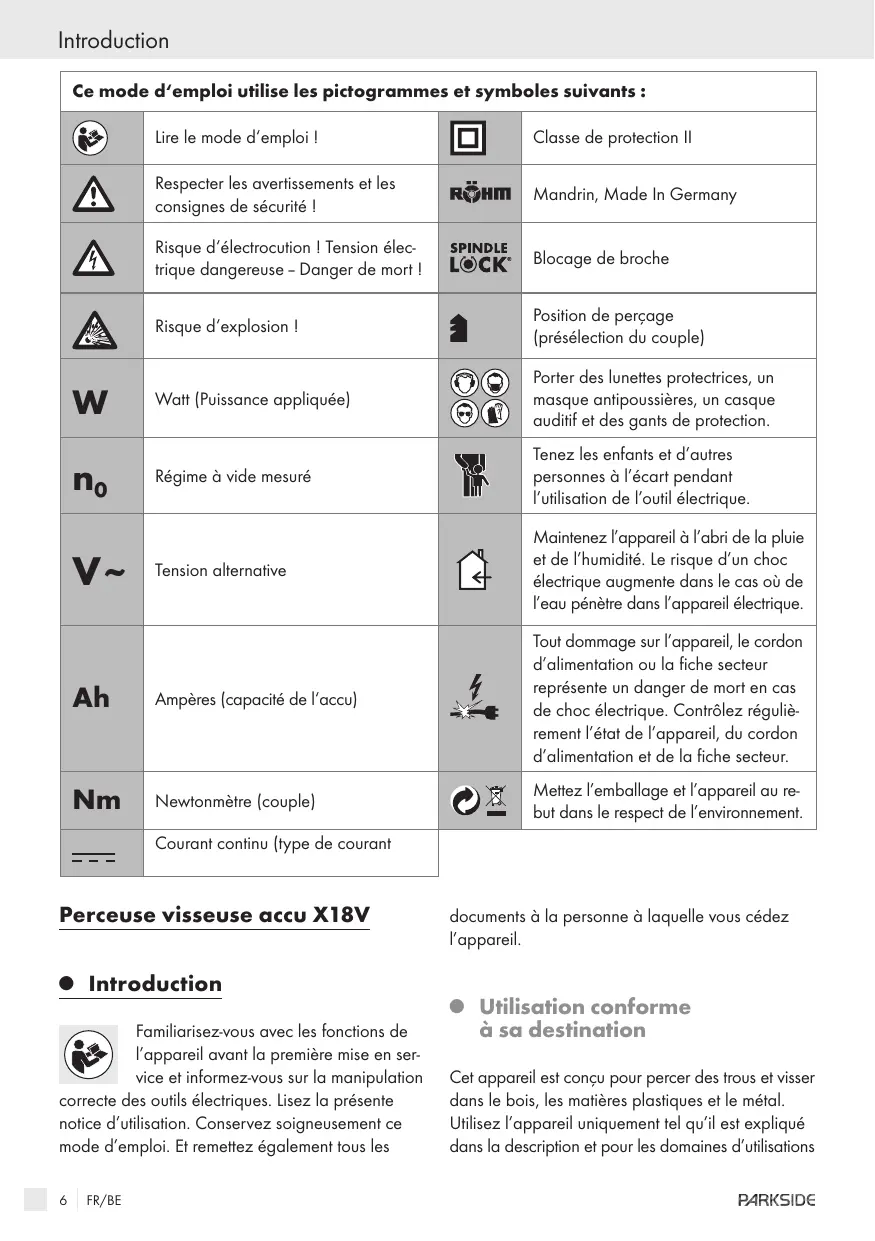

Ce mode d'emploi utilise les pictogrammes et symboles suivants :
	Lire le mode d'emploi !	☐	Classe de protection II
	Respecter les avertissements et les consignes de sécurité !	RÉHÈM	Mandrin, Made In Germany
	Risque d'électrocution! Tension élec-trique dangereuse - Danger de mort !	SPINDLELOCK*	Blocage de broche
	Risque d'explosion !	1	Position de perçage(préselection du couple)
W	Watt (Puisance appliquée)	☐ ☐ ☐	Porter des lunettes protetrices, un masque antipoussières, un casque auditif et des gants de protection.
n₀	Régime à vide mesuré	¶	Tenez les enfants et d'autres personnes à l'écart pendant l'utilisation de l'utillement électrique.
V~	Tension alternative	☐	Maintenez l'appareil à l'abri de la pluie et de l'humidité. Le risque d'un choc électrique augmente dans le cas où de l'eau pénétre dans l'appareil électrique.
Ah	Ampères (capacité de l'accu)	☐ ☐	Tout dommage sur l'appareil, le cordon d'alimentation ou la fiche secteur représenté un danger de mort en cas de chic électrique. Contrôlez régulièrement l'état de l'appareil, du cordon d'alimentation et de la fiche secteur.
Nm	Newtonmètre (couple)	☐ ☐	Mettez l'emballage et l'appareil au re-but dans le respect de l'environnement.
---	Courant continu (type de courant

• Introduction

Familiarisez-vous avec les fonctions de l'appareil avant la première mise en service et informez-vous sur la manipulation

correcte des outils électriques. Lisez la présente notice d'utilisation. Conservez soigneusement ce mode d'emploi. Et remettez également tous les

documents à la personne à laquelle vous cédez l'appareil.

Utilisation conforme à sa destination

Cet appareil est conçu pour percer des trous et visser dans le bois, les matières plastiques et le métal. Utilisez l'appareil uniquement tel qu'il est expliqué dans la description et pour les domaines d'utilisations

indiqués. Toute autre utilisation ou modification de l'appareil est considérée comme non conforme et présente d'importants risques d'accident. Le fabricant n'endosse aucune responsabilité pour des dommages causés résultat d'une utilisation non conforme. Ne convient pas pour un usage commercial.

Équipement

1 Commutateur de sélection de vitesse Niveaua bulledair 3 Touche du niveau d'accus/affichage DEL des accus 4 Commutateur de changement de direction/ blocage 5 Commutateur MARCHE/ARRET/réglage de vitesse Range-mèches 7 Touche de déverrouillage des accus 8 Pack accus 9 Préselection du couple de serrage 10 Mandrin ROHM Dispositif de chargement rapide 12 DEL de contrôle de chargement vert 13 DEL de contrôle de chargement rouge

Volume de livraison

1 Perceuse-vaseuse à accus X18V avec pack accus 2 Doubles méches 1 Dispositif de chargement rapide 1 Sac 1 Mode d'emploi 1 Carnet, "Garantie et Entretien"

X18V perceuse-visseuse à accus/kh3188 :

Tension nominale : 18V

Largeur du mandrin

de serrage: 1,0-10mm

Diamètre maximal

de capacité de percage : Acier : 10mm,

bois : 30mm

Niveau de couple

couple de serrage: 1-8Nm

Couple de serrage maxi: 18Nm

X18V pack d'accumulateurs/kh3191 :

Tension nominale : 18V

Capacité : 1,5 Ah

Capacité énergétique : 27Wh

X18V chargeur d'accu rapide/kh3192 :

Primaire :

Tension nominale : 230V ~ 50Hz

Tension nominale : 18V

Courant de charge: 2600 mA

Durée de charge : env. 60 min

Classe de protection: II/

Informations bruit/vibrations :

Valeurs mesurées conformes à EN 60745.

Niveau de pression acoustique avec référence A de l'appareil est normalement de 66 dB (A). Incertitude K = 3 dB.

Le niveau de bruit pendant le travail peut dépasser 77 dB (A).

Porter un casque auditif!

Valeurs totales de vibration (somme vectorielle de trois directions) calculées selon EN 60745 :

Percer dans le métal : valeur d'émission de vibrations

$$ \mathrm {a} _ {\mathrm {h}, \mathrm {D}} = 1, 9 4 4 \mathrm {m} / \mathrm {s} ^ {2}, $$

$$ \text {Incertitude} K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2}, $$

Visser : valeur d'émission de vibrations

$$ \mathrm {a} _ {\mathrm {h}} = 2, 1 0 1 \mathrm {m} / \mathrm {s} ^ {2}, $$

$$ \text {Incertitude} K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2}. $$

AVERTISSEMENT! Le niveau de vibrations indiqué dans ces instructions a été mesuré conformément aux méthodes de mesure décrites dans la norme EN 60745 et peut être utilisé pour la comparaison d'outils.

Le niveau des vibrations varie en fonction de l'usage de l'outil électrique et peut, dans certains cas, excéder les valeurs indiquées dans ces instructions. La charge due aux vibrations pourrait être sous-estimée si l'outil électrique est utilisé régulièrement de cette manière.

Remarque: Afin d'obtenir une estimation précise de la sollicitation vibratoire pendant un certain temps de travail, il faut aussi tenir compte des périodes pendant lesquelles l'appareil est éteint ou allumé, mais n'est pas effectivement utilisé. Ceci peut réduire considérablement la sollicitation vibratoire pendant toute la durée du travail.

Avertissement! lire toutes les consignes de sécurité et instructions!

Tout manquement aux consignes de sécurité et instructions peut causer une électrocution, un incendie et de graves blessures.

CONSERVER TOUTES LES CONSIGNES DE SÉCURITÉ ET INSTRUCTIONS POUR POUVOIR VOUS Y REPORTER ULTERIEUREMENT !

1. Sécurité du poste de travail

a) Veillez à ce que votre zone de travail soit propre et bien éclairée. Le désordre et un éclairage insuffisant peuvent être à l'origine d'accidents. b) Ne pas utiliser l'appareil dans une atmosphère explosive contenant des liquides, des gaz ou des poussières inflammables. Les étincelles produites par les outils électriques peuvent faire exploser la poussière ou les gaz. c) Tenir les enfants et les autres personnes à l'écart lors de l'utilisation de cet outil électrique. Toute distraction peut vous faire perdre le contrôle de l'appareil.

2. Sécurité électrique

Prévention des risques mortels par électrocution :

a) La fiche de branchement secteur de l'appareil doit s'enficher aisément dans la prise de courant. La fiche ne doit jamais être modifiée. Ne pas utiliser d'adaptateur avec des appareils reliés à la terre. Une fiche intacte et une prise de courant ajustée permettent de réduire les risques d'électrocution. b) Éviter tout contact physique avec les surfaces reliées à la terre, par ex. conduites, chauffages, fours et réfrigérateurs. Risque élevé d'électrocution lorsque vous êtes relié à la terre.

c) Ne pas exposer cet appareil à la pluie, ni à l'humidité. L'infiltration d'eau dans un appareil électrique augmente les risques d'électrocution.

d) Ne jamais utiliser le câble de manière non conforme, pour porter l'appareil ou le suspendre, voire pour débrancher la fiche secteur de la prise de courant. Tenir

Le câble à l'écart de toute source de chaleur, d'arêtes coupantes ou de parties mobiles de l'appareil. Un câble tordu ou enchevêtré augmente les risques d'électrocution.

e) Lorsque vous utilisez un outil électrique en plein air, utiliser uniquement un cable de rallonge homologué pour l'usage à l'extérieur. L'utilisation d'un cable de rallonge homologué pour l'usage en plein air réduit les risques d'électrocution. f) Si l'utilisation de l'outil électrique dans une ambiance humide est incontournable, il faut utiliser un disjoncteur différentiel. L'usage d'un disjoncteur différentiel réduit les risques de décharge électrique.

3. Sécurité personnelle

a) Soyez toujours attentif et vigilant quel que soit la tâche exécutée et procédez toujours avec prudence lors du travail avec un outil électrique. Ne pas utiliser l'appareil si vous n'êtes pas concentré ou fatigué ou sous l'influence de drogues, d'alcool ou de médicaments. Le moindre instant de distraction lors de l'utilisation de l'appareil peut causer de sérieuses blessures.

Portez une tenue de protection personnelle et toujours des lunettes de protection.

Le port d'équipement personnel de protection tel que masque antipoussières, chaussures de sécurité antidéraptantes, casque ou protection auditive, selon le type et l'utilisation de l'appareil électrique, diminue les risques de blessures.

c) Éviter toute mise en marche involontaire. Vérifier que l'outil électrique est éteint avant de le raccorder à l'alimentation électrique, le déplacer ou le transporter. Lors du transport de l'appareil, si le doigt est sur l'interrupteur MARCHE/ARRÉT ou si l'appareil est allumé, vous risquez de provoquer des accidents. d) Avant de mettre en marche l'appareil, il faut les outils de réglage ou

Les clés à vis. Un outil ou une clé prise dans un élément en rotation peut provoquer des blessures.

e) Éviter toute position anormale. Veiller à avoir des appuis fermes et à contrôler votre équilibre à tout moment. Ceci vous permet de maîtriser l'appareil, surtout en cas de situations inattendues. f) Porter des vêtements adéquats. Ne pas porter de vêtements ou bijoux amples. Tenir les cheveux, vêtements et gants à l'écart des pièces mobiles. Les cheveux longs dénoués, les bijoux et vêtements amples peuvent être happés par les parties mobiles. g) Si les dispositifs d'aspiration et de récupération des poussières sont montés, il faut veiller à ce qu'ils soient correctement raccordés et utilisés. L'utilisation de ces dispositifs réduit les dangers causés par les poussières.

4. Manipulation prudente et usage d'outils électriques

a) Ne pas surcharger l'appareil. Utiliser l'outil électrique adéquat pour réaliser votre travail. L'outil adéquat vous permet de travailler et en toute sécurité dans la plage de puissance prescrite. b) Ne pas utiliser un outil électrique si son interrupteur est défectueux. Un outil électrique dont l'allumage et l'extinction ne fonctionnent plus correctement est dangereux et doit être réparé. c) Débrancher la fiche électrique de la prise de courant, avant d'ajuster l'outil, de changer des accessoires ou de ranger l'appareil. Cette mesure de précaution empêche toute remise en marche involontaire de l'appareil. d) Ranger les outils électriques inutilisés hors de portée des enfants. Ne jamais laisser des personnes sans expérience ou qui n'ont pas lu ces instructions utiliser l'appareil. Les outils

Les outils électriques sont dangereux dans les mains de personnes sans expérience.

e) Entretenir l'appareil avec soin. Contrôler si les parties mobiles fonctionnent irréprochablement et ne coincent pas, si des pièces sont cassées ou endommagées, ainsi que le bon fonctionnement de l'appareil. Faire réparer les pièces endommagées avant de réutiliser l'appareil. Les outils électriques mal entretenus sont à l'origine de nombreux accidents. f) Toujours conserver les outils de coupe tranchants et propres. Un outil de coupe tranchant et bien entretenu se coince moins et est plus facile à guider. g) Utiliser l'outil électrique, les accessoires, les outils d'usinage, etc., conformément à ces instructions et aux spécifications de l'outil. Tenir compte des conditions de travail et de la tâche à exécuter. L'usage d'outils électriques dans un but différent de celui prescrit peut être à l'origine de situations dangereuses.

5. Manipulation prudente et usage d'outils sans fil

a) Uniquement recharger les accus dans les chargeurs recommandés par le fabricant. Un chargeur compatible pour certains types d'accus peut provoquer un incendie s'il est utilisé avec d'autres accus. b) Uniquement utiliser les accus spécifiques dans les outils électriques. L'usage d'autres accus peut provoquer des blessures ou un incendie. c) Tenir les accus inutilisés à l'abri des agrafes, pièces de monnaie, clés, clous, vis et autres objets en métal susceptibles de court-circuiter les contacts. Un court-circuit entre les contacts des accus peut provoquer des brûlures ou un incendie. d) AVERTISSEMENT! L'accu peut couler en cas d'usage incorrect. Éviter tout contact avec ce liquide. Laver à

L'eau en cas de contact involontaire. En cas de contact du liquide avec les yeux, il faut en plus consulter un médecin. Le liquide qui s'écoule des accus peut causer des irritations de la peau ou des brûlures.

Consignes de sécurité pour la perceuse visseuse sans fil

Fixer la pièce usinée. Une pièce usinée fixée au moyen de dispositifs de serrage ou d'un étau est plus sûrement tenue qu'à la main.

Avertissement! poussières toxiques!

• Les poussières nocives/toxiques produites lors de l'usinage sont dangereuses pour la santé de l'utilisateur ou des personnes séjournant à proximité.

Porter des lunettes protectrices et un masque antipoussières !

Ne pas usiner de matériaux à base d'amiant. L'amiant est considéré cancérigène. Tenir fermement l'outil électrique. Lors du vissage et dévissage de vis, peuvent se produire des moments de retards. - Immédiatement éteindre l'outil si l'outil utilisé se bloque. Soyez prêts à faire face à des moments de retours pouvant causer un contrecoup. L'outil utilisé se bloque lorsqu'il l'outil électrique est surchargé ou se coince dans la pièce usinée.

AVERTISSEMENT! Uniquement saisir l'outil électrique par les prises isolées, lorsque vous exécutez des travaux au cours desquels l'outil électrique peut toucher des câbles électriques cachés. Tout contact avec un câble sous tension met également les pièces métalliques de l'outil sous tension et provoque une décharge électrique. Lors des travaux sur l'appareil, ainsi que le transport ou le rangement, le sélecteur de sens de rotation doit être en position médiane (verrouillage).

Afin d'empêcher toute remise en marche involtaire de l'outil électrique.

DANGER!

Prenez soin de ne pas tomber sur des lignes électriques, des conduites de gaz ou des canalisations d'eau lorsque vous travaillez avec un outil électrique.

Au besoin, effectuez une recherche avec un détecteur de lignes avant de percer ou de fendre un mur.

Utilisez exclusivement des accessoires et des appareils de remplacement qui sont mentionnés dans les instructions d'utilisation.

L'utilisation d'appareils de remplacement différents de ceux qui sont mentionnés dans ces instructions d'utilisation, ou bien d'autres accessoires, peut vous faire courir un risque de blessures.

Charger le pack d'accumulateurs

Avant tout nettoyage ou entretien du chargeur ou du pack d'accumulateurs, sortez toujours la fiche d'alimentation secteur de la prise.

Remarque! Un pack d'accumulateurs neuf ou qui n'a pas été utilisé depuis pas mal de temps doit être rechargé avant sa première / sa nouvelle utilisation.

Le pack d'accumulateurs atteint sa pleine capacité au bout d'environ 3 à 5 cycles de charge.

PRUDENCE! Sortez toujours la fiche d'alimentation de la prise de courant secteur avant devoir le pack d'accumulateurs du chargeur ou bien de l'installer dessus.

Ne chargez jamais le pack d'accumulateurs si la température ambiantes est inférieure à 10°C ou supérieure à 40°C.

1. Insérer le bloc accu 8 dans le chargeur rapide 11 (voir ill. C).
2. enant signale le début de l'opération de charge. La DEL de contrôle de charge rouge [13] s'éteint dès que le pack d'accumulateurs est chargé.
3. La DEL de contrôle de charge verte [12] vous signale que le processus de charge est achéve et que le pack d'accumulateurs [8] est prét à l'utilisation.

Ne chargez jamais un pack d'accumulateurs une deuxième fois aussitôt après l'opération de charge rapide. Car le pack d'accumulateurs risque alors d'être chargé de manière excessive et de ce fait, la durée de vie de l'accumulateur et du chargeur risque d'en être réduite.

• Mettez le chargeur hors tension pendant au moins 15 minutes entre deux processus de charge successifs. À cet effet, débranchez la fiche d'alimentation secteur.

Installer le pack d'accumulateurs dans l'appareil/le sortir

Assurez-vous que l'appareil est hors tension avant d'y installer l'accu. La mise en place d'un accu dans un outil électrique qui est en marche peut provoquer des accidents.

Mise en place du pack d'accumulateurs :

Amenez le commutateur de sens de marche 4 sur la position de blocage et laissez le pack d'accumulateurs 8 venir en prise sur la poignée.

Sortir le pack d'accumulateurs :

Appuyez en même temps sur les touches latérales pour le déverrouillage [6], puis sortez le pack d'accumulateurs.

Vérifier l'état des accus

Appuyez à cette fin sur la touche (voir aussi la Fig. D) sur la DEL d'affichage de l'accu 3. La capacité résiduelle vous est indiquée en conséquence.

- Remplacement des outils

Votre visseuse-foreuse accuse possède un arrêt de broche entièrement automatique LCK et elle est équipée d'un mandrin de perceuse à une gaine "Made in Germany" par RHTM.

Lors de l'arrêt du moteur, la corde d'entraînement est verrouillée, de telle sorte que vous pouvez ouvrir le mandrin à serrage rapide 10 en tournant C.

Après avoir inséré l'outil souhaïte et après l'avoirbloqué en tournant le mandrin de perceuse, vouspouvez tout de suite continuer à travailler. L'arrêtde broche se déclenché automatiquement au dé-marriage du moteur (activation du commutateur deMARCHE/ARRET5).

-Préselection du couple de serrage

Vous pouvez régler par la présélection du couple de serrage la force de serrage. Les niveaux de couple de serrage permettent de régler la plage allant jusqu'à 8 Nm. Lorsque la force de rotation régée est atteinte, l'accouplement interrompt l'entraînement. Cela vous permet de visser des vis jusqu'à une profondeur déterminée à l'avance : c'est l'idéal par ex. pour des vissages en série.

Choisissez un niveau faible pour les petites vis, les matériaux tendres. Choisissez un niveau élevé pour les grandes vis, les matériaux durs, ou bien pour dévisser des vis. Choisissez le niveau de forage ajusté pour les travaux de forage en amendanat la préselection.

du couple de serrage sur la position 1.

Pour les travaux de forage, poussez également le commutateur sélecteur de rapport 1 vers l'avant (position : 2).

- Engrenage à 2 vitesses

PRUDENCE! Uniquement actionner le sélecteur de vitesse 1 lorsque l'outil est à l'arrêt sous peine d'endommager l'appareil.

En première vitesse (commutateur sélecteur de rapports en position : 1)

vous atteignez une vitesse d'environ 500min^-1 et un couple de serrage élevé. Ce réglage convient pour tous les travaux de vissage, mais aussi pour l'utilisation d'accessoires.

En deuxième vitesse (commutateur sélecteur de rapports en position : 2)

vous atteignez une vitesse d'environ 1400min^-1 pour effectuer des travaux de forage.

- Mettre en marche/arrêter

PRUDENCE! Uniquement appliquer l'appareil à l'arrêt contre la vis. Les outils utilisés en rotation peuvent déraper. Vous risquez de vous blesser et d'endommager la pièce usinée.

Mise en marche :

Pour mettre l'appareil en marche, appuyez sur le commutateur de MARCHE/ARRET 5 et maintenez-le enfoncé.

Extinction :

Pour éteindre l'appareil, relâchez le commutateur de MARCHE/ARRET5

Réglage de la vitesse

Le commutateur MARCHE/ARRET [5] dispose d'une régulation de vitesse variable.

En appuyant sur le commutateur de MARCHE/ARRET [5], vous augmentez la vitesse de rotation.

Remarque: Le frein moteur intégré permet une immobilisation rapide - idéale par ex. pour des visages en série.

• Changer le sens de rotation. Vous pouvez changer de sens de rotation en appuyant sur le commutateur de sens de marche 4 vers la droite ou vers la gauche. Conseils et astuces

Lorsque vous vissez dans le bois, le métal et d'autres matériaux, tenez compte à tout prix des éléments suivants :

Vérifiez avant la mise en service si l'insert de vissage ou de forage a été correctement installé, autrement dit centré dans le mandrin porte-foret. Les mèches de vissage sont identifiées par leurs dimensions et leur forme. Si vous n'êtes pas sûr, essayez toujours au préalable de voir si la mèche est bien fixée dans la tête filetée, sans jeu.

Couple de serrage :

Les petites vis et mèches en particulier peuvent être endommagées si vous réglez sur la machine un couple de serrage trop élevé et/ou une vitesse de rotation trop élevée.

Cas de vissage dur :

Des couples de serrage particulièrement élevés se produisent par ex. lors de vissages dans le métal avec l'utilisation de clés à douille. Choisissez une vitesse de rotation peu élevée.

Cas de vissage tendre :

Vissez-la aussi à faible vitesse, pour ne pas endommager par ex. la surface en bois lors du contact avec la tête filetée en métal. Utilisez un foret aléseur.

Lors du forage dans le bois, le métal et d'autres matériaux, veuillez tenir compte absolument des éléments suivants :

Utilisez une vitesse de rotation élevée avec un petit diamètre de foret et une vitesse de rotation faible avec un gros diamètre de foret. Pour les matériaurs durs, CHOISSEZ une vitesse de rotation faible, et pour les matériaurs tendres une vitesse de rotation élevée. Verrouillez ou fixez (si possible) la piece à usiner dans un dispositif de serrage. Marquez l'endroit où le perçage doit être effectué avec un pointeau ou un clou et choisissez pour amorcer le forage une vitesse de rotation faible. Sortez plusieurs fois le foret tournant du trou de forage, pour enlever les copeaux ou la poussière de forage et pour le ventiler.

Forage dans du métal :

Utilisez des forets à métaux (HSS). Pour obtenir les meilleurs résultats, vous pouvez refroidir le foret avec de l'huile. Vous pouvez aussi utiliser des forets à métaux pour faire des trous dans de la matière plastique.

Forage dans de la pierre :

Utilisez une mèche à pierre à plaquette en métal dur.

Forage dans le bois :

Utilisez un foret à bois avec une pointe de centrage, pour les forages profonds, utilisez une „mèche à bois à simple spirale“, et pour les forages à grand diamètre, utilisez un foret à pointe de centrage. Dans le bois tendre vous pouvez poser également les petites vis directement sans prégorage.

Entretien et nettoyage

PRUDENCE! Avant d'effectuer tous les travaux sur l'appareil, par ex. le remplacement d'outil ou l'entretien et de le transporter ou le ranger, il faut amener le sélecteur du sens de rotation en position médiane. Autrement, il existe un

risque de blessures en cas d'actionnement involutaire de l'interrupteur MARCHE/ARRÉT.

Avant d'effectuer toutes les tâches de nettoyage et d'entretien, débrancher la fiche électrique de la prise de courant et enlever l'accu.

La visseuse-foreuse à accus est sans entretien.

L'appareil doit toujours rester propre, sec et exempt d'huiles ou de graisses. Nettoyer l'appareil directement après avoir terminé le travail. Éviter toute infiltration de liquides dans le boîtier de l'appareil. Utiliser un chiffon pour essuyer le boîtier. Ne jamais utiliser d'essence, de solvant ou détergent attaquant le plastique.

Mise au rebut

L'emballage est constitué exclusivement de matériaux écologiques. Mettez-les au rebut dans les poubelles de recyclage locales.

Ne jetez jamais des outils électriques dans les ordures ménagères !

Selon la directive européenne 2002/96/CE sur les appareils électriques et électroniques usagés et la mise en œuvre dans le cadre du droit national, les outils électriques usés doivent être collectés de manière séparée et être déposés dans un système de recyclage écologique.

Des accumulateurs défectueux ou usés doivent être recyclés selon la directive 91/157/CEE.

Lisez également à ce propos les consignes spéciales de sécurité applicables au chargeur et au pack d'accumulateurs.

Confiez l'accu et/ou l'appareil à l'un des points de collecte proposés.

Votre administration communale ou votre mairie vous informera des possibilités de mise au rebut de l'appareil usé.

Informations

Le service après-vente compétent de votre pays figure dans les documents relatifs à la garantie.

Confier la réparation de vos appareils au S. A. V. ou à un électricien qualifié et exiger l'utilisation exclusive de pièces de rechange d'origine. Ceci permet d'assurer la sécurité de fonctionnement de l'appareil.

Toujours confier le remplacement de la fiche ou du cordon secteur au fabricant de l'appareil ou à son S. A. V.

- Déclaration de conformité/ constructeur ce

Nous, Kompernaß GmbH, Burgstr. 21, 44867 Bochum, Allemagne, déclarons par la présente que ce produit est conforme aux Directives communautaires suivantes :

Type/désignation de l'appareil:

Parkside Perceuse visseuse accu X18V

Sous réserve de modifications techniques servant au perfectionnement du produit.
