Producttype	Accu-schroefboormachine
Merk	PARKSIDE
Model	X18V
Nominale spanning	18 V
Accutype	Lithium-ion
Accucapaciteit	1,5 Ah
Accu-energie	27 Wh
Boorkopbreedte	1,0 – 10 mm
Max. boorcapaciteit (staal)	10 mm
Max. boorcapaciteit (hout)	30 mm
Max. aandraaimoment	18 Nm
Koppelniveaus	1 – 8 Nm + boorpositie
Onbelaste toerental (1e versnelling)	500 min⁻¹
Onbelaste toerental (2e versnelling)	1400 min⁻¹
Lader – primaire spanning	230 V ~ 50 Hz
Lader – laadstroom	2600 mA
Lader – laadtijd	Ongeveer 60 min
Lader – beschermingsklasse	II
Geluidsdrukniveau	66 dB(A) (K=3 dB)
Geluidsniveau bij werk	Tot 77 dB(A)
Trillingen (boren metaal)	1,944 m/s² (K=1,5 m/s²)
Trillingen (schroeven)	2,101 m/s² (K=1,5 m/s²)
Speciale uitrusting	ROHM-boorkop, spindelvergrendeling, motorrem, koppelvoorinstelling, 2 versnellingen, omkeerbare draairichting, laadniveau-indicator
Meegeleverde accessoires	1 schroefboormachine, 1 accupack, 1 snellader, 2 dubbelbits, 1 tas, 1 gebruiksaanwijzing, 1 garantieboekje
Onderhoud	Onderhoudsvrij; reinigen met een droge doek; geen oplosmiddelen gebruiken
Veiligheid	Overbelastingsbeveiliging, stop bij blokkering van gereedschap

Veelgestelde vragen - X18V PARKSIDE

Hoe laad ik de accu van de Parkside X18V schroefboormachine op?

Plaats het accupack in de meegeleverde snellader en sluit de lader aan op een stopcontact. De rode LED brandt tijdens het laden; hij gaat uit en de groene LED gaat aan wanneer het laden is voltooid (ongeveer 60 min). Laad de accu niet op als de omgevingstemperatuur lager is dan 10°C of hoger dan 40°C.

Wat is de gebruiksduur van de accu?

De gebruiksduur is afhankelijk van het gebruik. De 1,5 Ah accu biedt een energiecapaciteit van 27 Wh. Bij normaal gebruik kunt u enkele tientallen schroeven indraaien of enkele gaten in hout boren. De volledige capaciteit wordt bereikt na 3 tot 5 laadcycli.

Hoe verander ik de draairichting?

Gebruik de schakelaar voor draairichting boven de trekker. Schuif deze naar rechts voor vooruit (schroeven) en naar links voor achteruit (losschroeven). Voor transport of opslag, zet u deze in de middelste stand om de schakelaar te vergrendelen.

Hoe stel ik het aandraaimoment in?

Draai de ring voor de koppelvoorinstelling naar het gewenste niveau (1 tot 8 Nm). Hoe hoger het getal, hoe sterker het koppel. Voor boren zet u de ring op het boorsymbool. Wanneer het ingestelde koppel wordt bereikt, onderbreekt de interne koppeling de aandrijving om overschroeven te voorkomen.

Kan ik met deze boormachine in metaal boren?

Ja, de Parkside X18V boormachine kan in staal boren tot een diameter van 10 mm. Gebruik een HSS-boor, een lage snelheid en smeer de boor met snijolie voor betere resultaten.

Wat te doen als de boormachine tijdens het gebruik vastloopt?

Laat onmiddellijk de aan/uit-schakelaar los om het gereedschap uit te schakelen. Verwijder de accu en verwijder het vastgelopen gereedschap. Zorg ervoor dat het snijgereedschap niet vastzit voordat u opnieuw start. Wees voorbereid op terugslag.

Hoe reinig en onderhoud ik de boormachine?

Koppel de accu los voor reiniging. Reinig de behuizing met een droge doek. Gebruik nooit benzine, oplosmiddelen of agressieve reinigingsmiddelen. Het apparaat is onderhoudsvrij, maar houd het schoon en droog. Voorkom dat er vloeistoffen in de behuizing binnendringen.

Waar kan ik reserveonderdelen vinden voor de Parkside X18V?

Originele reserveonderdelen zijn verkrijgbaar bij de Parkside-klantenservice of bij erkende dealers. Raadpleeg het meegeleverde garantie- en onderhoudsboekje voor contactgegevens in uw land.

Kan ik een accu van een ander merk gebruiken met deze boormachine?

Nee, gebruik alleen de aanbevolen Parkside-accu's voor model X18V (spanning 18 V). Het gebruik van andere accu's kan letsel of brand veroorzaken vanwege elektrische incompatibiliteit.

Hoe bewaar ik de boormachine en de accu?

Bewaar het apparaat op een droge, vorstvrije plaats. Zet voor opslag de draairichtingschakelaar in de middelste stand om de schakelaar te vergrendelen. Bewaar de accu apart, gedeeltelijk opgeladen (ongeveer 40-60%) om de levensduur te verlengen.

GEBRUIKSAANWIJZING X18V PARKSIDE

Bedienings- en veiligheidsinstrumenties

AKKU-BOHRSCHRAUBER

Gebruik volgens de bestemming.. 16
Uitrusting.. 17
Inhoud van het pakket.. 17
Technische gegevens.. 17

Algemene veiligheidsinstructies voor elektrische gereedschappen

Veiligheid op de werkplek. 18
Elektrische verilgheit.. 18
Veiligheid van personen.. 19
Zorgvuldige omgang met en gebruik van elektrische apparaten.. 19
Zorgvuldige omgang met en gebruik van accuapparaten.. 20
Veiligheidsinstructies voor accu-boorschroevendraaier.. 20
Let op leidingen! 21
Originele toebehoren en aanvullende apparaten.. 21

Vóör de ingebruikname

Accupack laden.. 21
Accupack in het apparaatplaatsen/eruit halen.. 21
Status van de accu controleren.. 21
Gereedschappen verwangen. 22
Voorselectie draaaimoment. 22
2-standing aandrijing.. 22

Ingebruikname

AAN-/Uitschakelen. 22
Toerental instellen 22
Draairichting veranderen.. 23
Tips en trucs.. 23

Onderhoud en reiniging.. 23

Afvalverwerking.. 24

Informatie

Service.. 24
Conformiteitsverklaring/Fabrikant.. 24

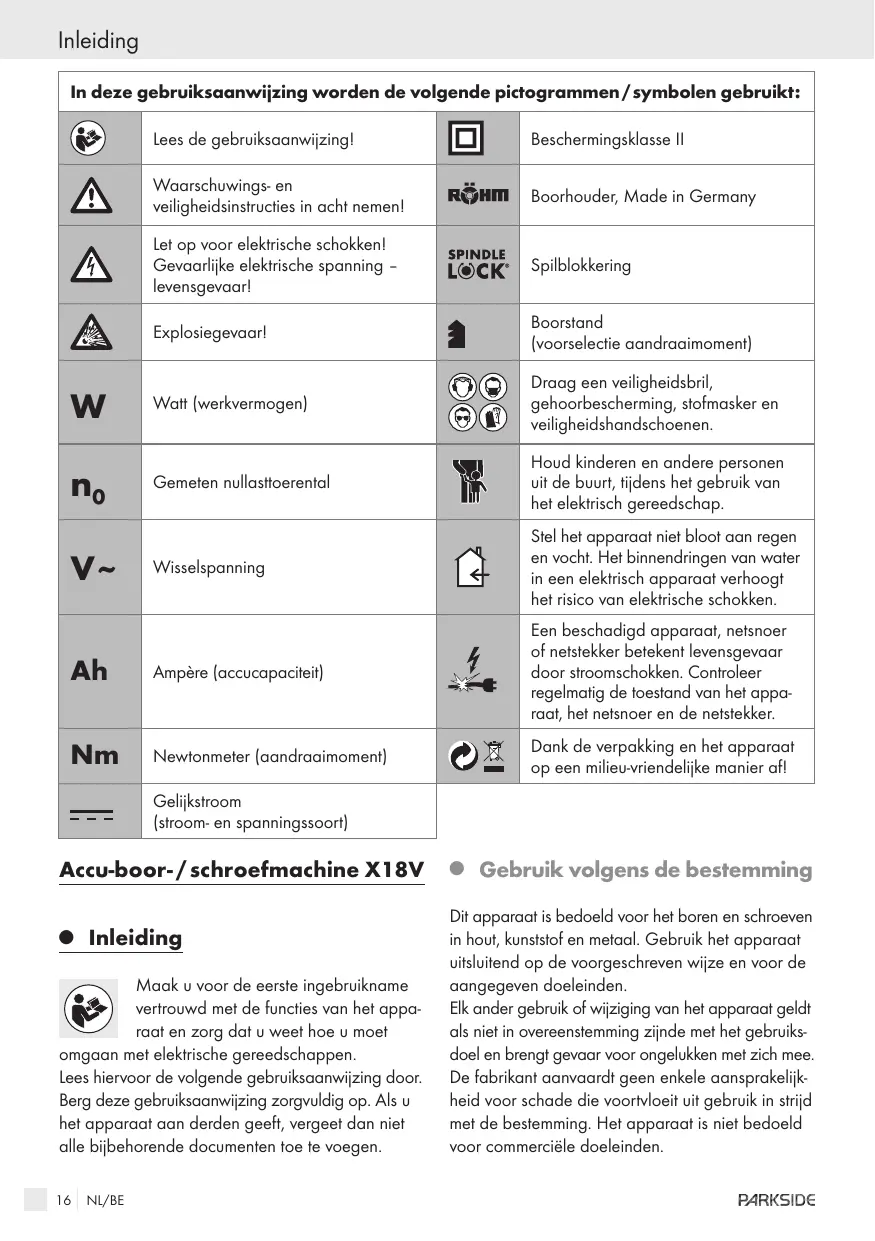

In deze gezebruiksaanwijzing worden de volgende pictogrammen/ symbolen gezebuikt:
	Lees de gezebruiksaanwijzing!		Beschermingsklasse II
	Waarschuwings- enveiligheidsinstrumenties in ache nemen!	RCHM	Boorhouser, Made in Germany
	Let op voor elektrische schokken!Gevaarlijke elektrische spanning -levensgevaar!	SPINDLELOCK	Spilblokkering
	Explosiegevaar!	1	Boorstand(voorselectie aandraaaimoment)
W	Watt (werkvermögen)		Draag een veiligheidsbril,gehoorbescheming, stofmasker enveiligheidshandschoenen.
n0	Gemeten nullastoerental		Houd kinderen en andere Personenuit de buurt,ijdens het gezebruik vanhet elektrisch gereedschap.
V~	Wisselspanning		Stel het apparaat Niet blood aan regen en vocht. Het binnendringen van waterin een elektrisch apparaat verhoogthet risico van elektrische schokken.
Ah	Ampère (accucapaciteit)		Een beschadigd apparaat, netsnoerof netstekker betekent levensgevaardoorstroomschokken. Controllereregelmatinde toestand van het apparaat, het netsnoer en de netstekker.
Nm	Newtonmeter (aandraaaimoment)		Dank de verpakking en het apparaatop een milieu-vriendelijkme manier af!
---	Gelijktstroom(stroom- en spanningssoort)

Accu-boor-/schroefmachine X18V

Inleiding

Maak u voor de eerste ingebruikname vertrouwd met de functies van het apparaat en zorg dat u weet hoe u moet

omgaan met elektrische gereedschappen.
Lees hiervoor de volgende gebruiksaanwijzing door.
Berg deze gebruiksaanwijzing zorgvuldig op. Als u het apparaat aan derden geeft, vergeet dan nicht alle bijbehorende documenten toe te voegen.

- Gebruik volgens de bestemming

Dit apparaat is bedoeld voor het boren en schroeven in hout, kunststof en metaal. Gebruik het apparaatuitsluitend op de voorgeschreven wijze en voor de aangegeven doeleinden.

Elk ander gebruik of wijziging van het apparaat geldt als Niet in overeenstemming zijnde met het gebruksdoel en brengt gevaar voor ongelukken met zich mee. De fabrikant aanvaardt geen enkele aanspraelijkheid voor schade die voortvloeit uit gebruik in strijd met de bestemming. Het apparaat is Niet bedoeld voor commerciele doeleinden.

Ultrusting

Keuzeschakelaar
2 Waterpas
3 Accu-indicator
4 Draairichtingschakelaar/Vergrendeling
5 AAN-/UIT-schakelaar /Toerentalregeling
6 Bithouder
7 Toets voor de ontgrendeling van de accu
8 Accupack
9 Voorselectie draaimoment
10 Boorhouser ROH
11 Snellader
12 Groene controelampje
13 Rode controelampje

Inhoud van het pakket

1 Accuboormachine X18V met occupack
2 Dubbele bits

1 Snellader
1 Tas
1 Gebruiksaanwijzing
1 Boekje "Garantie en service"

X18V Accuboormachine met tweesnelheden/KH3188:

Nominal toerental: 1e stand: n_00 - 500min^-1

Nominaltoerental: 2e stand: _0 0-1400min

Nominale spanning: 18V = -

Wijdte boorhouser: 1,0-10mm

Maximale

boordiameter: staal: 10mm

hout: 30mm

Draaimomentstanden: 1-8Nm

Max.draaimoment: 18Nm

Energie-inhoud: 27Wh

X18V Accusnellader/KH3192:

Primair:

Nominale spanning: 230V 50Hz

Nominal vermogen: 60W

Secundair:

Nominate spanning: 18V = -

Oplaadstroom: 2600 mA

Laadduur: ca. 60 min

Beveiligingsklasse: II/回

Informatie over geluid en trillingen:

Meetwaarden berekend conform EN 60745

Het A-geluidsdrukniveau van het apparaat bedraagt karakteristiek 66 dB(A). Onzekerheid K = 3dB

Het geluidsniveau tijdens het werken kan boven 77 dB(A) liggen.

Totale trillingswaarde (vectorotaal ui drie richtingen) berekend overeenkomstig EN 60745:

Boren in metaal: trillingsemissiewaarde

$$ \begin{array}{l} a _ {h, D} = 1, 9 4 4 \mathrm {m} / \mathrm {s} ^ {2}, \ \text {o n z e k e r h e i d} K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2}, \ \end{array} $$

Schroeven: trillingsemissiewaarde

$$ \begin{array}{l} \mathrm {a} _ {\mathrm {h}} = 2, 1 0 1 \mathrm {m} / \mathrm {s} ^ {2}, \ \text {o n z e k e r h e i d} K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2}. \ \end{array} $$

WAARSCHUWING! Het in deze aanwij-zingen vermelde trillingsniveau werden gemeten conform een in EN 60745 genormeerde meetprocedure en kan voor de vergelijkking met andere apparaten worden gezruikt.

Het trillingsniveau zal overeenkomstig het gebruik van het elektrische gereedschap veranderen en kan in sommige gezallen boven de in deze aanwijzingen vermelde waarde liggen. De trillingsbelasting zou+kunnen worden anderschat wanner het elektrische gereedschap regelmatig op een dergelijk wijze worden gelebruikt.

Opmerking: Voor een nauwkeurige inschatting van de trillingsdruk tijdens een bepaalde werkperi

ode moet ook rekening worden gehonden met de tijd waarin het apparaat uitgeschakeld is of wel loopt, maar Niet werkelijk gebruikt worden. Dit kan de trillingsdruk over de hele werkperiode aanzienlijk verminderen.

Algemene veiligheidsinstrumenties voor elektrische gereedschappen

WAARSCHUWING! Lees alle veiligheidsinstructies en aanwijzingen!

Nalatigheden bij de naleving van de veiligheidsin-Structies en aanwijzingen können elektrische schokken, brand en / of ernstig letsel tot gevolg hebben.

BEWAAR ALLE VEILIGHEIDSTECHNISCHE INSTRUCTIES EN AANWIJZINGEN OM DEZE EVENTUEEL LATER TE KUNNEN RAADPLEGENI

1. Veiligheid op de werkplek

a) Houd het werkbereik schoon en goed verlicht. Door wanorde en onverlichte werkbereiken konnen ongevallen ontstaan.

b)

Werk met het apparaat Niet in een explosiegevaarlijke omgeving met brandbare

vloeistoffen, gassen of stof. Elektrische gereedschappenveroorzaken vonden die stof of dampen zouden kunnen ontsteken.

c)

Houd kinderen en andere personen tijdens het gebruik weg van het elektrische

gereedschap. In geval van afleiding zou u de controle over het apparaat{kunnen verliezen.

Waarschuwing! Levensgevaar door elektrische schokken:

a) De netsteker van het apparaat要去 in de contactdoos passen. De steker mag op geen enkele wijze worden veranderd. Gebruik geén adaptersteker in combinatie met geaarde apparaten.

Ongewijzigde stekers en passende contactdozen verminderen het risico van elektrische schokken.

b) Vermijd lichaamscontact met geaarde oppervlakken zoals buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico voor elektrische schokken wonneer uw lichaam geaard is.

Stel het apparaat Niet bloot aan regen en vocht. Het binnendringen van water in een elektrisch apparaat het risico van elektrische schokken.

Gebruik de kabel nooit ondoelmatig, bijv. om het apparaat te dragen, op te hangen of om de

steker uit de contactdoos te trekken. Houd de kabel verwijderd van ditte, olie, scherpe randen of bewegende apparaatonderdelen. Verwarde of beschadigde kabels verhogen het risico van elektrische schokken.

e) Gebruik allén verlengkabels die ook voor het buitenbereik geschikt zichen wanner u met een elektrisch gereedschap in de openlucht werkt.

Het gebruik van een voor het buitenbereik geschiktke kabel vermindert het risico van elektrische schokken.

f) Wanner u met een elektrisch gereedschap in een vochtige omgeving moet werken, dient u een foutstroomveiligheidsschakelaar te gebruiken.

Het gebruik van een foutstroom-veiligheidsschakelaar vermindert het risico van elektrische schokken.

3. Veiligheid van Personen

a) Wees steeds opmerkzaam, let op wat u doet en ga met overleg te werk met een elektrisch gereedschap. Gebruik het apparaat Niet wanner u moe bent of onder de invloed van drugs, alcohol of medicijnen staat. Een moment van onachtzaamheidijdens het gebruik van het apparaat kan tot ernstig letsel leiden.
b) Draag naast de persoonlijke. veiligheidsuitrusting altijd een veiligheidsbril. Het dragen van een persoonlijke veiligheidsuitrusting zoals stofmasker, slipvaste vergilheidsschoenen, -helm of gehoorbescherming helpt, al naargelang het soort en de toepassing van het elektrische gereedschap, het risico voor letsel te verminderen.
c) Vermijd een ongewenste ingebruikname van het apparaat. Waarborg dat het elektrische gereedschapuitgeschakeld is voordat u het op de stroomvoorziening aansluit, in de hand neemt of draagt. Wonneer u tijdens het dragen van het apparaat de vinger aan de AAN-/UIT-schakelaar hebt of het apparaat ingeschakeld is, kan dit tot oncevallen leiden.
d) Verwijder de instelgereedschappen of schroefsleutel voordat u het apparaat inschakelt. Een gereedschap of sleutel dat/die zich in een draaiend onderdeel van het apparaat bevindt, kan letsel veroorzaken.
e) Vermijd een abnormale lichaamshouding. Zorg alsijd voor een veilige stand en houd te allen tijde het evenwicht. Op deze wijze(Int) u het apparaat vooral in onverwachtete situatuies beter controleren.
f) Draag geschikte werkkleding. Draag geén wijde kleding of sieraden. Houd haren, kleding en handschoenen van bewegende onderdelen verwijderd. Votte kleding, sieraden of haren können door bewegende onderdelen worden ingetrokken.
g) Wanner stofafzuiigingsinrichtingen en -opvanginrichtingen gemonteerd worden, dient u te waarborgen dat

deze waar deze
deze waar deze
worden gebruikt. Het gebruik van deze
inrichtingen verminder het gevaar door stof.

4. Zorgvuldige omgang met en gebruik van elektrische apparaten

a) Belast het apparaat nooit te zwaar. Gebruik voor uw werkzaamheden het waarvoor bestemde gereedschap. Met het geschikte elektrische gereedschap werkt u better en veiliger in het voorgeschreven vermogensbereik.
b) Gebruik geén elektrisch gereedschap met een defecte schakelaar. Een elektrisch gereedschap dat Niet meer in- of uitgeschakeld kan worden, is gevaarlijk en moet worden gerepareerd.
c) Trek de stekeruit de contactdoos voordat u apparaatinstellenen uitvoert, toebehoren verrangt of het apparatusweglejt. Hierdoor voorkomt u dat het apparatusabusievelijk ingeschakeld worden.
d) Bewaar nicht-gebruikte elektrische gereedschappen buiten het bereik van kinderen. Laat geén Personen met het apparaat werkden die Niet vertrouwd zijn met het apparaat of die deze aanwijzingen Niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanner ze door onervaren Personen worden gebruikt.
e) Onderhoud het apparaat zorgvuldig. Controller of bewegende apparaatonderdelen optimaal functioneren en Niet klemmen en of onderdelen gebroken of zodanig beschadigd zijn dat de functie van het apparaat belemmerd worden. Laat beschadigde onderdelen voor het gebruik van het apparaat repareren. Veel ongelukken zich terug te voeren op slecht onderhonden elektrische apparaten.
f) Houd snijgereedschappen scherp en schoon. Zorgvuldig gereinigde snijgereedschappen met scherpe snijranden.gaan minder

vaak klemmen en(AP)kunnen eenvoudiger worden geleid.

g) Gebruik elektrisch gereedschap, toebehoren, hulpgereedschap enz. overeenkomstig deze aanwijzingen en zoals het voor dit apparaatype voorgeschreven is. Houd waar bij rekening met de werkomstandigheden en de uit te voeren werkzaamheden.

Het gebruik van elektrische gereedschappen voor andere dan de bestemde toepassingen kan tot gevaarlijke situaties leiden.

5. Zorgvuldige omgang met en gebruik van accuapparaten

a) Laad de accu's alleen in laadtoestellen die door de fabrikant worden aanbevolen. Voor een laadtoestel dat bestem is voor een bepalde soort accu's, bestaat brandgevaar indien u het apparaat met andere accu's gelebruikt.
b) Gebruik in elektrische gereedschappen allén de waarvoort bestemde accu's. Het gebruik van andere accu's kan leiden tot letsel en brandevaar.
c) Houd Niet-gebruekte accu's verwijderd van paperclips, munten, sleutels, spijkers, schroeven of anderekleine metalen voorwerpen die de contacten van de accu zouden konnen overbruggen. Een kortsluiting tussen de accucontacten kan leiden tot brand en verbrandingen.
d) A WAARSCHUWING! Bij verkeerd gebruik kan vloeistof uit de accu's lekken. Vermijd contact met de vloeistof. In geval van contact direct onder water afspoelen. Wanner u de vloeistof in uw ogen krijt, dient u bovendien een arts te raadplegen. Lekkende accuvloeistof kan leiden tot huidirritaties of verbrandingen.

Veiligheidsinstructies voor accu-boorschroeventraier

Beveilig het gereedschap. U werkkt veiliger met een in een spaninrichting of bankschoef vastgehouden gereedschap dan wanner u het met uw hand vasthoudt.

De door de bewerking onstane schadelijke/ giftige stoffen vormen een gevaar voor de gezondheid van de bedienende person of in de buurt aanwezigige personen.

Draag een veiligheidsbril en een stofmasker!

Bewerk geén asbesthoudend materiaal. Asbest geldt als kankerverwekkend.
Houd het elektrische gereedschap vast.
Wanner u schroeven vast- of losdraait,{kunnen kortstandig groe reactiemomenten optreden.
Schakel het elektrische gereedschap per omgaande uit wanner het gereedschap klem raakt. Houd rekening met hoge reactiemomenten die een terugslag kennen veroorzaken. Het elektrische gereedschap blokkeert wanner het overbelast worden of in het te bewerken werkstuk klemraakt.

A WAARSCHUWING! Grijp het elektrische gereedschap allén aan de geïsoleerde grepen vast wanner u werkzaamheden uitvoert waar bij het gereedschap verborgen stroomleidingen zou+kennen raken. Het contact met een spanningvoerende leiding zet ook de metalen onderdelen van het elektrische gereedschap onder spanning en leidt tot een elektrische schok.

Zet bij werkzaamheden aan het apparaat evenals bij transport of opslag de draairichtingsschakelaar in de middenstand (blokkering). Zo voorkomt u dat het elektrische gereedschap abusievelijk worden ingeschakeld.

Let op leidingen!

GEVAAR!

Controleer eerst dat u Niet op een stroom-, gas- of waterleidingen boort, als u met een elektrisch gereedschap werkt. Controleer zo nodig met een leiding-zoeker, voordat u in een muur.gaat boren of slijpen.

Originele toebehoren en aanvullende apparaten

- Gebruik alleen toebehoren en aanvullende apparaten die in de gebruiks-aanwijzing staan aangegeven.

Het gebruik van andere inzetgereedschappen of andere toebehoren dan degene die aanbevolen zich in de gebruiksaanwijzing, kan letselgevaar voor u beteken.

Vór de ingebruikname

- Accupack laden

Trek voor het reinigen en onderhoud van het laadapparaat of de.Accupack altijd de netstekeruit het stopcontact.

Opmerking! Een neue of lang nicht gebrukke occupack, moet eerst voor gebruik worden opgeladen.

De volledige capaciteit bereikt de occupapak pas na circa 3-5 laadcylci.

OPGELET! Trek aktijd de netstekker uit het stopcontact,voordat u de accupack uit het laad-apparaat haalt resp. op de laderplaatst.

Laad het.Accupack nooit als de omgevingstemperatuur lager is dan 10^ of hoger is dan 40^

1. Plaats het occupak [8] in het snellaadstation [11] (zie afb. C).
2. Steek de netstekker in het stopcontact. Het rode controlelampje [13] branden en geeft het begin van het laadproces wee. Het rode controlelampje [13]要去uit zodra de occupack is opgeladen.
3. Het groene controelampje 12 geeft aan dat het laadproces is afgesloten en de accupack 8 kan worden gebruikt.

Laad een accupack nooit onmiddelijk voor de tweeede koer na het snellaadproces op. Er bestaat dan het gevaar dat de accupack te ver wordt doorgeladen, waardoor de levensduur van de accu en het laadapparaat afneemt.

Schakel het laadapparaatCUSSEN twee openvolgende laadprocessen minstens 15 minutenuit.Trek waarvoorde stekker uithet stopcontact.

Accupack in het apparaatplaatsen/eruit halen

Controleer erst of het apparaat isuitgeschakeld voordat u de accu gebruikt.

Het gebruik van een accu in een elektrisch gereedschap dat ingeschakeld is, kan tot ongelukken leiden.

Accupack plaatsen:

Zet de draairichtingschakelaar 4 op de stand vergrendeling en LAST de occupack 8 in de handgreep klikken.

Accupack eruit halen:

Druk tegelijkkertijd de beiden toetsen aan de zijkant in, om de accu te ontgrendelen en haal de occupack uit het apparaat.

Status van de accu controleren

Druk hiervoor op de toets (zie ook afb. D) bij het display van de accu 3. De restcapaciteit worden weergegeven.

Gereedschappen verrangen

Uw accuboormachine beschicht over een volledige automatische L@CK asvergrendeling en is met een eenhulsige boorhouser "Made in Germany" uitter gest RPHM.

Bij een stilstaande motor wordt de aandriifas vergrendeld, zodate snelspanhouser 10 door draaien kan worden geopend C.

Nadat u het gewenste gereedschap hebt ingezet en door het draaien van de boorhouser hebt vastgezet, kunt u onmiddelijk waar verder werken. De asvergrendeling worden automatisch ontgrendeld bij het starten van de motor (druk op de AAN-/ UIT-schakelaar 5).

- Voorselectie draaaimoment

U kurz via de voorselectie draaaimoment 9 de draaikracht instellen. De draaaimomentniveauaus regelen het bereik tot circa 8Nm.

Is de ingestelde draaikracht bereikt, scheidt de koppeling de aandrijving. Daardoor kurz u schroeven in een vooraf bepaalde diepte erin schroeven, ideaal voor bijvoorbeeld seriematige schroefverbindingen.

• Selecteer een lager niveau voorkleine schroeven, zachte materialen.
• Selecteer een hoger niveau voor große schroeven, harde materialen, resp. bij het eruit draaien van schroeven.
  Selecteer voor boorwerkzaamheden de boorstand, door de voorselectie van het draaimoment op deze stand in te stellen.
  Schuif voor boorwerkzaamheden de keuzeschakelaar 1 ook maar voren (stand:2).

2-standing aandrijving

VOORZICHITIG! Bedien de standenschake- laar 1 alleen wonneer het apparaat stilstaat. In het andere geval dreigt gevaar voor schade aan het apparaat.

In de 1e stand (keuzeschakelaar op stand: 1)

bereikt u een toerental van circa 500min^-1 en een hoog draaaimoment. Deze instelling is geschikt voor alle schroefwerkzaamheden, maar ook voor het gebruik van toebehoren.

In de 2e stand (keuzeschakelaar op stand: 2)

bereikt u een toerental van circa 1400min^-1 voor het uitvoeren van boorwerkzaamheden.

Ingebruikname

AAN-/Uitschakelen

VOORZICHTIG! Plaats het apparaat alleénuitgeschakeld op de schroef. Draaiende gereedschappen hunnen weglijkden. Lichamelijk letsel en schade aan het werkstuk zouden het gevolg kunnen zich.

Inschakelen:

Druk voor de ingebruikname van het apparaat op de AAN-/UIT-schakelaar en houd deze ingedrukt.

Uitschakelen:

Als u het apparatawtuitschakelendient u de AAN-/UIT-schakelaar 5 los te lately.

Toerental instellen

De AAN-/UIT-schakelaar [5] beschicht over een vari-abele toerentalregeling.

Alsu de AAN-/UIT-schakelaar 5indrukt verhoogt u het toerental.

Opmerking: De geintegreerde motorrem brengt het toerental snel tot stilstand - ideally voor bijvoorbeeld seriematige schroefverbindingen.

- Draairqting veranderen

Verander de draairichting, door de draairich-tingschakelaar 4aar rechts resp. maar links te drukken.

- Tips en trucs

Neem bij het schroeven in hout, metaal en andere materialen strikt de onderstaande punten in acht:

□ Controller vór de werkung of de schroefbit of boor correct is aangebracht, dat wil zeggen of.Deze gecentreerd in de boorhouser is bevestigd.
De schroefbits zijn met maat en vom gekenmerkt. Als u Niet zeker bent probeer dan eerst of de bit zonder speling in de schroefkop past.

Draqimoment:

Vooral Kleinere schroeven en bits kunnen worden beschadigd, als u een te hoog draai-moment of/en een te hoog toerental op de machine instelt.

Snelleschroefbeweging:

Bijzonder hoge draaimomenten ontstaan bij voorbeeld bij metalen schroefverbindingen met gebruik van steeksleutelinzetukken. Selecteer een laag toerental.

Langzame schroefbeweging:

Schroef hierbij darüber ook op een laag toerental, om bijvoorbeeld het oppervlak van het hout bij het contact met de metalen schroefkop Niet te beschadigen. Gebruik geen verzinkboor.

Neem bij het boren in hout, metaal en andere materialen strikt de onderstaande punten in acht:

Gebruik bij een boor met eenkleine diameter eenhoog toerental en bij een boor met een grote diameter een laag toerental.
- Selecteer bij harde materialen een laag toerental en bij zachtete materialen een hoog toerental.
Borg of bevestig het (indien möglich) werkstuk in een kleminrichting.

Markeer de planta waar geboard moet worden met een center of een spijker en selecteer voor het aanboren een laag toerental.
Trek de draaiende boor regelmatig uit het boorgat om spanen of zaagsel te verwijderen en de boor te koelen.

Boren in metaal:

Gebruik metaalboren (HSS). Voor het Beste resultaat moet de boor met olie worden gekoeld. Metaalboren+kennen ook worden gebruikt voor het boren in kunststof.

Boren in steer:

Gebruik een hardmetalensteenboor.

Boren in hout:

Gebruik een houtboor met centerspits. Voor diepe boringen gebruikt u een "Slangschroef-boor" en voor boorgaten met een große diameter gebruikt u een Forstner-boor. Kleine schroeven in zacht hout+kunnen ook zonder voorboren erin worden geschroefd.

- Onderhoud en reiniging

VOORZICHTIG! Zet de draairichtingsschakelaar 3 vór alle werkzaamheden aan het apparatusat, zoals bijv. gereedschapswissel of onderhoud, maar ook tijdens het transport of bij de opsslag van het apparatusat, in de middenstand. Bij abusievelijke bediening van de AAN/UIT-schakelaar 4 bestaat anders gevaar voor letsel.

Trek vór alle reinigings- en onderhoudswerkzaam-heden de netsteker uit de contactdoos en verwijder de accu.

De accuboormachine is onderhoudsvrij.

Het apparaat moet steeds schoon, droog en vrij van olie of andere smeermiddelen zich.
Reinig het apparaat direct na beeindiging van de werkzaamheden.
Er mogen geén vloeistoffen in het apparaat dringen. Gebruik een doek voor het reinigen van

de behuizing. Gebruik nooit benzine, oplos-middelen of reinigingsmiddelen die de kunst-stof aantasten.

- Afvalverwerking

De verpakking bestaat uitsluitend uit milieuvriendelijk materialen. Dank het apparaat af bij de lokale recycleplaatsen.

Gooi elektrische gereedschappen nicht bij het huisvuil!

Conform de Europese Richtlijn 2002/96/EG betreffende afgedankte elektrische en elektronische apparaten en de vertaling hiervan in nationaalrecht要去en afgedankte elektrische apparaten gescheden worden ingezameld en worden ingezet voor milieuvriendelijk hergebruik.

Defecte of afgedankte accu's要去 conform Richtlijn 91/157/EEC worden gerecycled. Lees hiervoor ook de speciale verilgheidsvoorschriften voor het laadapparaat en de.Accupack. Dank de accu en/of apparaat via de desbetrefende verzamelplaatsen af.

Informeer bij uw gemeenteinigingsdienst waar de mogelijkheden voor het afvoeren van het afgedankte apparaat.

- Informatie

Service

Het serviceadres voor uw land vindt u in het garantietdocument.

Laat uw apparaten door het servicepunt of een gekwalificeerd vakpersoneel en alléén met originele onderdelen repareren. Op deze wijze worden gewaarborgd dat de veilighheid van het apparaat behouden blijft.
Laat de steker of de aansluitleiding alsijd door de fabrikant van het apparatusat of door diens technische dienst repareren.

Conformiteitsverklaring/Fabrikant C€

Wij, Komperna GmbH, Burgstr. 21, 44867 Bochum, Duitsland, verklaren hiermee voor dit product de overeenstemming met de volgende EG-richtlijnen:

Machinerichtlijn (98/37/EG)

EU-laagspanningsrichtlijn (2006/95/EG)

Elektromagnetische tolerantie (2004/108/EG)

Type/Apparaatbeschrijving:

Parkside Accu-boor-/ schroefmachine X18V

Bochum, 31.03.2008

Hans Kompernaβ - Bedrijfsleider

Technische veranderingen in kader van doorontwikkeling blijven voorbehonden.

Einleitung
