Produkttyp	Akku-Bohrschrauber
Marke	PARKSIDE
Modell	X18V
Nennspannung	18 V
Akku-Typ	Lithium-Ionen
Akku-Kapazität	1,5 Ah
Akku-Energie	27 Wh
Spannbereich Bohrfutter	1,0 - 10 mm
Max. Bohrdurchmesser (Stahl)	10 mm
Max. Bohrdurchmesser (Holz)	30 mm
Max. Drehmoment	18 Nm
Drehmomentstufen	1 - 8 Nm + Bohrposition
Leerlaufdrehzahl (1. Gang)	500 min⁻¹
Leerlaufdrehzahl (2. Gang)	1400 min⁻¹
Ladegerät - Primärspannung	230 V ~ 50 Hz
Ladegerät - Ladestrom	2600 mA
Ladegerät - Ladezeit	Ca. 60 Minuten
Ladegerät - Schutzklasse	II
Schalldruckpegel	66 dB(A) (K=3 dB)
Arbeitsgeräuschpegel	Bis zu 77 dB(A)
Vibration (Metallbohren)	1,944 m/s² (K=1,5 m/s²)
Vibration (Schrauben)	2,101 m/s² (K=1,5 m/s²)
Sonderausstattung	ROHM-Bohrfutter, Spindelarretierung, Motorbremse, Drehmomentvorwahl, 2 Gänge, Rechts-/Linkslauf, Ladezustandsanzeige
Mitgeliefertes Zubehör	1 Bohrschrauber, 1 Akkupack, 1 Schnellladegerät, 2 Doppelbits, 1 Tasche, 1 Bedienungsanleitung, 1 Garantieheft
Wartung	Wartungsfrei; mit einem trockenen Tuch reinigen; keine Lösungsmittel verwenden
Sicherheit	Überlastschutz, Stopp bei Werkzeugblockierung

Häufig gestellte Fragen - X18V PARKSIDE

Wie lade ich den Akku des Parkside X18V Bohrschraubers auf?

Setzen Sie den Akku in das mitgelieferte Schnellladegerät ein und schließen Sie das Ladegerät an eine Steckdose an. Die rote LED leuchtet während des Ladevorgangs; sie erlischt und die grüne LED leuchtet, wenn der Ladevorgang abgeschlossen ist (ca. 60 Minuten). Laden Sie den Akku nicht auf, wenn die Umgebungstemperatur unter 10 °C oder über 40 °C liegt.

Wie lange hält der Akku?

Die Betriebsdauer hängt von der Nutzung ab. Der 1,5-Ah-Akku bietet eine Energie von 27 Wh. Bei normalem Gebrauch können damit mehrere Dutzend Schrauben eingeschraubt oder einige Löcher in Holz gebohrt werden. Die volle Kapazität wird nach 3 bis 5 Ladezyklen erreicht.

Wie ändere ich die Drehrichtung?

Verwenden Sie den Schalter für die Drehrichtungsumstellung oberhalb des Schalters. Drücken Sie ihn nach rechts für Vorwärtslauf (Schrauben) und nach links für Rückwärtslauf (Lösen). Für Transport oder Lagerung in die Mittelstellung schieben, um den Schalter zu verriegeln.

Wie stelle ich das Drehmoment ein?

Drehen Sie den Einstellring für die Drehmomentvorwahl auf die gewünschte Stufe (1 bis 8 Nm). Je höher die Zahl, desto höher das Drehmoment. Zum Bohren stellen Sie den Ring auf das Bohrer-Symbol. Wenn das eingestellte Drehmoment erreicht ist, unterbricht die interne Kupplung den Antrieb, um ein Überdrehen zu verhindern.

Kann ich mit diesem Bohrschrauber in Metall bohren?

Ja, der Parkside X18V Bohrschrauber kann Stahl bis zu 10 mm Durchmesser bohren. Verwenden Sie einen HSS-Bohrer, eine niedrige Drehzahl und schmieren Sie den Bohrer mit Schneidöl für beste Ergebnisse.

Was tun, wenn der Bohrschrauber während des Gebrauchs blockiert?

Lassen Sie sofort den Ein-/Ausschalter los, um das Werkzeug auszuschalten. Entfernen Sie den Akku und befreien Sie das blockierte Werkzeug. Stellen Sie vor dem erneuten Start sicher, dass das Schneidwerkzeug nicht eingeklemmt ist. Seien Sie auf einen Rückschlag vorbereitet.

Wie reinige und warte ich den Bohrschrauber?

Trennen Sie den Akku vor der Reinigung. Reinigen Sie das Gehäuse mit einem trockenen Tuch. Verwenden Sie niemals Benzin, Lösungsmittel oder aggressive Reinigungsmittel. Das Gerät ist wartungsfrei, aber halten Sie es sauber und trocken. Vermeiden Sie das Eindringen von Flüssigkeiten in das Gehäuse.

Wo finde ich Ersatzteile für den Parkside X18V?

Original-Ersatzteile sind beim Parkside-Kundendienst oder bei autorisierten Händlern erhältlich. Sehen Sie im mitgelieferten Garantie- und Wartungsheft nach den Kontaktdaten in Ihrem Land.

Kann ich einen Akku einer anderen Marke mit diesem Bohrschrauber verwenden?

Nein, verwenden Sie nur die für das Modell X18V empfohlenen Parkside-Akkus (Spannung 18 V). Die Verwendung anderer Akkus kann aufgrund elektrischer Inkompatibilitäten zu Verletzungen oder Brand führen.

Wie lagere ich den Bohrschrauber und den Akku?

Lagern Sie das Gerät an einem trockenen und frostfreien Ort. Stellen Sie vor der Lagerung den Drehrichtungsschalter in die Mittelstellung, um den Schalter zu verriegeln. Bewahren Sie den Akku getrennt auf, teilgeladen (ca. 40-60 %), um seine Lebensdauer zu verlängern.

BEDIENUNGSANLEITUNG X18V PARKSIDE

FR Avant de dire le mode d'emploi, ouvre les deux pages contenant les illustrations et familierisez-vous
BE ensuite avec toutes les fonctions de I'appareil.
Vouw voor het lezen de beide pagina's met de afbeeldingen open en kaak u vertrouwd met alle
BE functies van het apparatus.
DE Klappen Sie vor dem Lesen die beiden Seiten mit den Abbildungen aus und machen Sie sich
AT anschlieBend mit allen Funktionen des Gerätes vertraut.

Komperna GmbH

Burgstraße 21

Stand der Informationen: 03/2008 · Ident.-No.: X18V032008-2

PERCEUSE VISSEUSE ACCU

Bedienungs- und Sicherheitshinweise

FR/BE	Instructions d'utilisation et consignes de sécurité	Page 5
NL/BE	Bedienings- en verigheidsinstructies	Pagina 15
DE/AT	Bedienungs- und Sicherheitshinweise	Seite 25

Introduction

Bochum, le 31.03.2008

Hans Kompernaβ

-Gerant-

- Technische gegevens

Gehoorbescherming dragen!

2. Elektrische verilgheit

Bestimmungsgemäß Gebrauch. 26

Ausstattung. 27

Lieferumfang. 27

Technische Daten. 27

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

Arbeitsplatz-Sicherheit . 28

Elektrische Sicherheit. 28

Sicherheit von Personen. 29

Verwendung und Behandlung des Elektrowerkzeugs. 29

Sorgfälliger Umgang und Gebrauch von Akkugeräten. 30

Sicherheitshinweise für Akku-Bohrschrauber. 30

Achtung Leitungen! 31

Originalzubehör/-zusatzgeräte. 31

Vor der Inbetriebnahme

Akku-Pack laden. 31

Akku-Pack ins Gerä einsetzen/ entnehmer. 31

Akkuzustand prufen. 31

Werkzeuge wechseln . 32

Drehmomentvorwahr. 32

2-Gang Getriebe. 32

Inbetriebnahme

Ein-/Ausschalten . 32

Geschwindigkeit einstellen. 32

Drehrichtung umschalten. 33

Tipps und Tricks. 33

Wartung und Reinigung. 33

Entsorgung

Informationen

Service. 34

Konformitäserklarung / Hersteller. 34

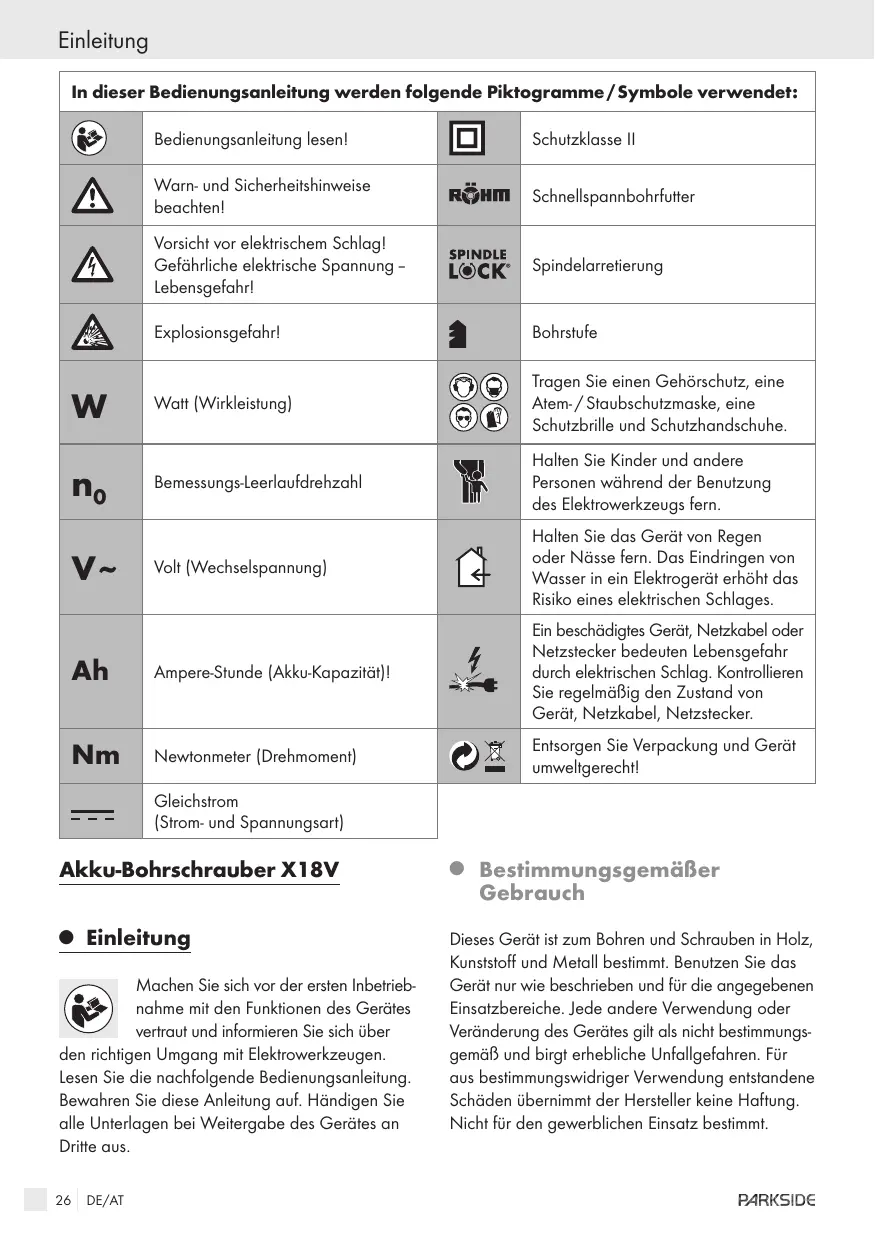

In dieser Bedienungsanleitung werden folgende Piktogramme / Symbole verwendet:
	Bedienungsanleitung lessen!		Schutzklasse II
	Warn- und Sicherheitshinweise beachten!	Rohm	Schnellspannbohrfutter
	Vorsicht vor elektrischem Schlag!Gefährliche elektrische Spannung - Lebensgefahr!	SPINDLELOCK	Spindelarretierung
	Explosionsgefahr!	1	Bohrstufe
W	Watt (Wirkleistung)		Tragen Sie einen Gehörschutz, eine Atem-/Staubschutzmaske, eine Schutzbrille und Schutzhandchuhe.
n0	Bemessungs-Leerlaufdrehzahl		Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern.
V~	Volt (Wechselspannung)		Halten Sie das Gerät von Regen oder Nisse fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.
Ah	Ampere-Stunde (Akku-Kapazität)!		Ein beschädigtes Gerät, Netzkabel oder Netzstecker bedeuten Lebensgefahr durch elektrischen Schlag. Kontrollieren Sie regelmäßig den Zustand von Gerät, Netzkabel, Netzstecker.
Nm	Newtonmeter (Drehmoment)		Entsorgen Sie Verpackung und Gerät umweltgerecht!
---	Gleichstrom(Strom- und Spannungsart)

Akku-Bohrschrauber X18V

- Einleitung

Machen Sie sich vor der ersten Inbetriebnahme mit den Funktionen des Gerätes vertraut und informieren Sie sich über

den richtigen Umgang mit Elektrowerkzeugen. Lesen Sie die nachfolgende Bedienungsanleitung. Bewahren Sie diese Anleitung auf. Händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte aus.

Bestimmungsgemäßer Gebrauch

Dieses Gerät ist zum Bohren und Schrauben in Holz, Kunststoff und Metall bestimmt. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungs-gemäß und birgt erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Nicht für den gewerblichen Einsatz bestimmt.

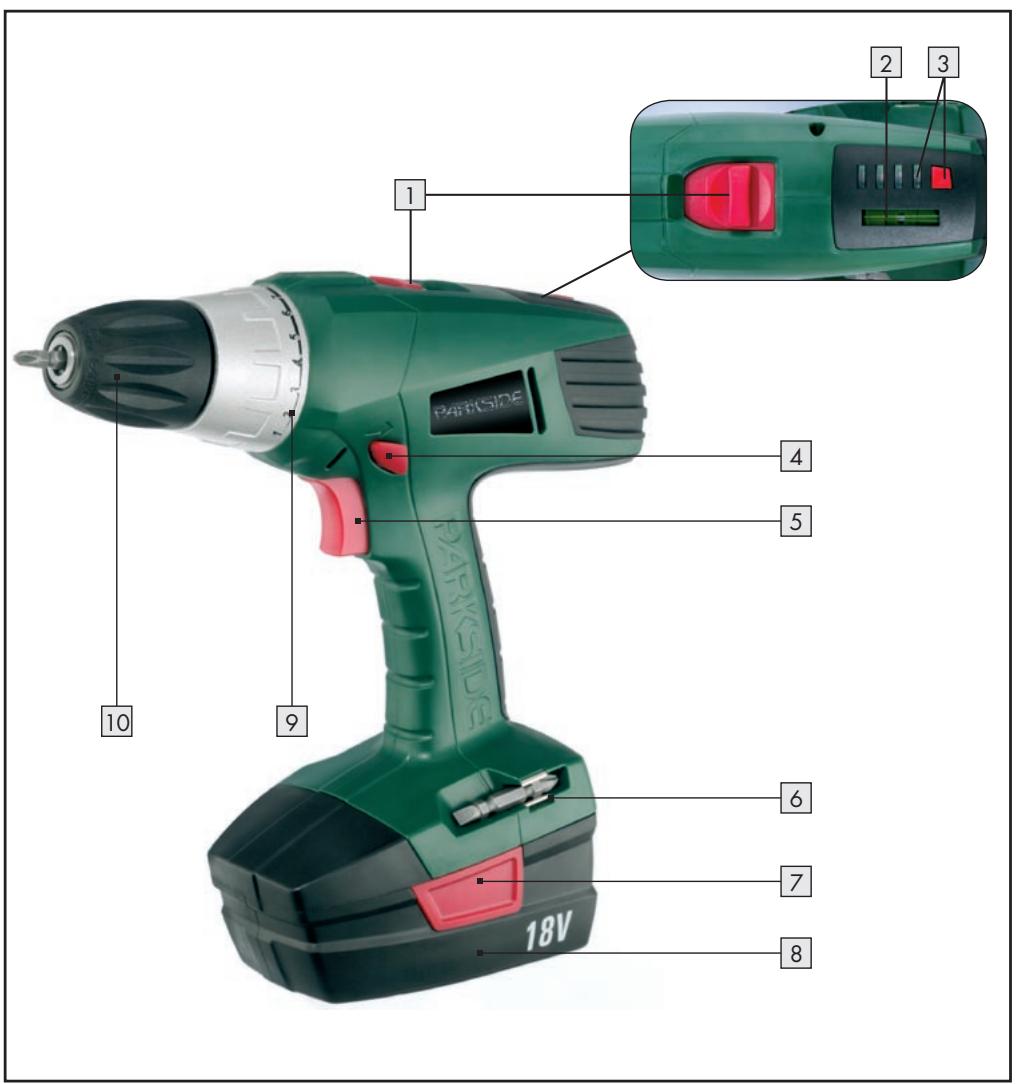

- Ausstattung

Gangwahlschalter
2 Wasserwauge

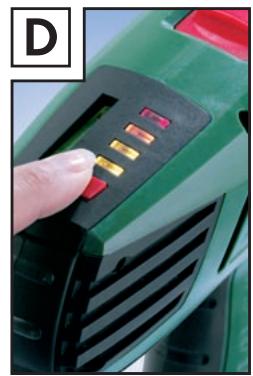

3 Taste Akkuzustand/Akku-Display-LED
4 Drehrichtungsschalter/Sperre
EIN-/AUS-Schalter/Drehzahlregulierung
6 Bitgarage
7 Taste zur Entriegelung des Akkus
8 | Akku-Pack
9 Drehmomentvorwahl
10 Schnellspannbohrfutter RQHIM
[1] Schnell-Ladegerat
12 grüne Ladekontroll-LED
13 rote Ladekontroll-LED

- Lieferumfang

1 Akku-Bohrschrauber X18V mit Akku-Pack
2 Doppelbits
1 Schnell-Ladegerät
1 Tasche
1 Bedienungsanleitung
1 Heft „Garantie und Service"

- Technische Daten

X18V Akku-Bohrschauber/KH 3188:

Nennleerlaufdrehzahl: 1. Gang: n_0 0 - 500 min^-1

Nennleerlaufdrehzahl: 2. Gang: n_0 0-1400 min ^-1

Nennspannung: 18V---

Spanfutterweite: 1,0-10mm

Maximaler

Bohrdurchmesser: Stahl: 10 mm,

Holz: 30 mm

Drehmoment-Stufen: 1-8Nm

Max.Drehmoment: 18Nm

X18V-1 Akku-Pack/KH 3191:

Nennspannung: 18V---

Kapazitat: 1,5 Ah

Energiegehalt: 27Wh

X18V-2 Schnell-Ladegerät/KH 3192:

Primär:

Nennspannung: 230V 50Hz

Nennleistung: 60W

Sekundär:

Nennspannung: 18V---

Ladestrom: 2600 mA

Ladedauer: ca. 60 min

Schutzklasse: II/回

Gerausch-/Vibrationsinformation:

Messwerte ermittelt entsprechend EN 60745.

Der A-bewertete Schalldruckpegel des Gerätes beträgt typischerweise 66dB (A). Unsicherheit K = 3 dB.

Der Gerauschpegel beim Arbeitsen kann 77 dB (A) überschreiben.

Gehorschutz tragen!

Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745:

Bohren in Metall: Schwingungsemissionswert

$$ \mathrm {o} _ {\mathrm {h}, \mathrm {D}} = 1, 9 4 4 \mathrm {m} / \mathrm {s} ^ {2}, $$

$$ \text {U n s i c h e r h e i t} K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2}, $$

Schrauben: Schwingungsemissionswert

$$ \mathrm {a} _ {\mathrm {h}} = 2, 1 0 1 \mathrm {m} / \mathrm {s} ^ {2}, $$

$$ \text {U n s i c h e r} \mathrm {K} = 1, 5 \mathrm {m} / \mathrm {s} ^ {2}. $$

WARNING! Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Gerätevergleich verwendet werden.

Der Schwingungspegel wird sich entsprechend dem Einsatz des Elektrowerkzeugs verändern und kann in manchen Fälle über dem in diesen Anweisungen angegebenen Wert liegen. Die Schwingungsbelastung konnte untersätzt werden, wenn das Elektrowerkzeug regelmäßig in solcher Weise verwendet wird.

Hinweis: Für eine genaue Abschätzung der Schwingungsbelastung während eines bestimmten

Arbeitszeitraumes sollen auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschelt ist oder während lauft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitsinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

BEWAHREN SIE ALLE SICHERHEITSHINWEISE UND ANWEISUNGEN FÜR DIE ZUKUNFT AUF.

1. Arbeitsplatz-Sicherheit

a) Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbeleuchtete Arbeitsbereiche können zu Unfallen führen.

b)

Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefahrder Umgebung, in

der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

c)

Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs

fern. Bei Ablenkung konnen Sie die Kontrolle über das Gerät verlieren.

2. Elektrische Sicherheit

Vermeiden Sie Lebensgefahr durch elektrischen Schlag:

a) Der Anschlussstecker des Elektrowerk-zeuges muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden.Verwenden Sie keineAdapterstecker gemeinsam mitschutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie stets aufmerksam, achten Sie darauf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutz-ausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzaurüstung wie Staubmaske, rutschfeste Sicherheitschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringt das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung anschliessen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät bereits eingeschaltet an die Stromversorgung anschlossen, kann dies zu Unfallen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissem Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringn.

4. Verwendung und Behandlung des Elektrowerkzeugs

a) Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dafür bestimme Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und)sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten laßst, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/oder entfern den Sie den Akku, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesen nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren.

Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfähig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehor, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5. Sorgfälliger Umgang und Gebrauch von Akkugeräten

a) Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
b) Verwenden Sie nur die darauf vorgesehen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
c) Halten Sie den nicht benutzten Akku fern von Buroklammern, Munzen, Schlüsseln, Nageln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen konnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
d) A WARNUNG! Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspüssen. Wenn die Flüssigkeit in die Augen kommt, behmen Sie zusammenlich arztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

Sicherheitshinweise für Akku-Bohrschrauber

Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist{sicherer gehalten als mit ihrer Hand.

A WARNUNG! GIFTIGE STÄUBE!

Die durch die Bearbeitung entstehenden schädlichen/giftigen Stäube stellen eine Gesundheitsgeführung für die Bedienperson oder in der Höhe befindliche Personen dar.

Tragen Sie Schutzbrille und Staubmaske!

Bearbeiten Sie kein asbesthaltiges Material. Asbest gilt als krebserrend.
Halten Sie das Elektrowerkzeug fest.
Beim Festziehen und Lösen von Schrauben konnen kurzfristig hohe Reaktionsmomente auftreten.
Schalten Sie das Elektrowerkzeug sofort aus, wenn das Einsatzwerkzeug blockiert. Seien Sie auf hohe Reaktionsmomente gefasst, die einen Rückschlag verursachen. Das Einsatzwerkzeug blockiert, wenn das Elektrowerkzeug überlastet wird oder es im zu bearbeitenden Werkstück verkanet.

A!WARNUNG! Fassen Sie das Elektrowerkzeug nur an den isolierten Grifflächen an, wenn Sie Arbeiten ausführten, bei denen das Einsatzwerkzeug verborgene Stromleitungen treffen kann. Kontakt mit einer spannungsführenden Leitung setzt auch Metallteile des Elektrowerkzeuges unter Spannung und führt zu einem elektrischen Schlag.
Bei Arbeiten am Gerät, sowie Transport bzw. Aufbewährung bringen Sie den Drehrrichtungsumschalter in die Mittelposition (Sperre). So verhindern Sie unbeabsichtigtes Anlaufen des Elektrowerkzeuges.

Achtung Leitungen!

GEFAHR!

Vergewissern Sie sich, daß Sie nicht auf Strom-, Gas- oder Wasserleitungen stöhen, wenn Sie mit einem Elektrowerkzeug arbeiten. Prüfen Sie ggf. mit einem Leistungssucher, bevor Sie in eine Wand bohrn bzw. aufschlitzen.

- Originalzubehör/-zusatzgeräte

Benutzen Sie nur Zubehör und Zusatzgeräte, die in der Gebrauchs-anweisung angegeben sind.

Der Gebrauch anderer als in der Bedienungsanleitung empfohlener Einsatzwerkzeuge oder anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten.

Vor der Inbetriebnahme

- Akku-Pack laden

Ziehen Sie vor Reinigung und Wartung von Ladegerät oder Akku-Pack immer den Netzstecker.

Hinweis! Ein neuer oder lange Zeit nicht genutzter Akku-Pack muss vor der ersten/erneuten Benutzung aufgeladen werden.

Seine volte Kapazitat erreicht der Akku-Pack nach ca. 3-5 Ladezyklen.

VORSICHT! Ziehen Sie immer den Netzstecker, bevor Sie den Akku-Pack aus dem Ladegerätnehmen bzw. einsetzen.

Laden Sie den Akku-Pack nie, wenn die Umgebungstemperatur unterhalb 10^ oder oberhalb 40^ liegt.

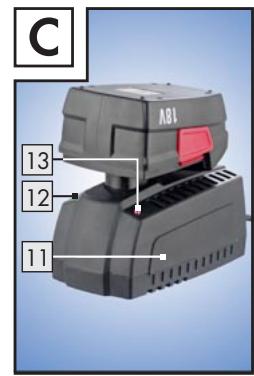

1. Setzen Sie den Akku-Pack 8 in das Schnell-La-degerat 11 ein (siehe Abb. C).

2. Stecken Sie den Netzstecker in die Steckdose. Die nun leuchtende rote Ladekontroll-LED 13 zeit den Beginn des Ladevorgangs an. Die rote Ladekontroll-LED 13 erlischt, sobald der Akku-Pack geladen ist.

3. Die grüne Ladekontroll-LED [12] signalisiert Ihnen, dass der Ladevorgang abschlossen und der Akku-Pack [8] einsatzbereit ist.

Laden Sie einen Akku-Pack niemals unmittelbar nach dem Schnell-Ladevorgang ein zweites Mal auf. Es besteht die Gefahr, dass der Akku-Pack überladen und dadurch die Lebensdauer von Akku und Ladegerät verringgert wird.

Schalten Sie das Ladegerät zwischen aufeinanderfolgenden Ladevorgängen für mindestens 15 Minuten ab. Ziehen Sie dazu den Netzstecker.

- Akku-Pack ins Geräteinsetzen/entnehmen

Stellen Sie sicher, dass das Gerät ausgeschaltet ist, bevor Sie den Akku einsetzen. Das Einsetzen eines Akkus in ein Elektrowerkzeug, das eingeschaltet ist, kann zu Unfällt führen.

Akku-Pack einsenet:

□ Bringen Sie den Drehrichtungsumschalter 4 in Position Sperre und{lassen Sie den Akku-Pack 8 in den Griff einrasten.

Akku-Pack entnehmen:

• Drücken Sie gleichzeitig dieSELLichen Tastenzur Entriegelung und entnahmen Sie den Akku-Pack.

- Akkuzustand prüfen

Drücken Sie hierfür die Taste (siehe auch Abb. D) am Akku-Display-LED 3. Die Restleistung wird angezeigt.

Werkzeuge wechseln

Ihr Akku-Bohrschauber hat eine vollautomatische Spindelarretierung SPINDLE und ist mit einem einhül-sigen Bohrfutter "Made in Germany" von RQHM ausgestellt.

Beim Stillstand des Motors wird der Antriebsstrang verriegelt, so dass Sie das Schnellspannbohrfutter durch Drehen C öffnen können.

Nachdem Sie das gewünschte Werkzeug eingesetzt und durch Drehen des Bohrfutters festgespannt haben, können Sie sofort weiter arbeiten. Die Spindelarretierung lost sich automatisch mit Starten des Motors (Betätigung des EIN-/AUS-Schalters 5).

Drehmomentvorwahr

Sie konnen über die Drehmomentvorwahr die Drehkraft einstellen. Die Drehmomentstufen regeln den Bereich bis ca. 8 Nm.

Ist die eingestellte Drehkraft erreicht, trennt die Kupplung den Antrieb. Dadurch konnen Sie Schrauben in eine vorbestimmte Tiefe einschrauben, ideal z.B. für Serienverschraubungen.

Wahlen Sie eine niedrige Stufe für keine Schrauben, bzw. welche Werkstoffe.
Wahlen Sie eine hohe Stufe für große Schrauben, harte Werkstoffe, bzw. beim Herausdrehen von Schrauben.
Wahlen Sie für Bohrarbeiten die Bohrstufe, indem Sie die Drehmomentvorwahl in die Position einstellen.
Schieben Sie für Boharbeiten auch den Gangwahlschalter nach vorne (Position: 2).

2-Gang Getriebe

VORSICHT! Betätigten Sie den Gangwahrscheinalter nur bei Stillstand des Gerätes.

Ansonsten droht Beschädigung des Gerätes.

Im ersten Gang (Gangwahlschalter in Position: 1)

erreichen Sie eine Drehzahl von ca. 500min^-1 und ein hohes Drehmoment. Diese Einstellung eignet sich für alle Schraubarheiten, aber auch zur Verwendung von Zubehör.

Im zweiten Gang (Gangwahlschalter 1 in Position: 2)

erreichen Sie eine Drehzahl von ca. 1400min^-1 zur Durchführung von Bohrarbeiten.

Inbetriebnahme

Ein-/Ausschalten

VORSICHT! Setzen Sie das Gerät nur ausgeschaltet auf die Schraube auf. Sich drehende Einsatzwerkzeuge können abruten.

Verletzungen und Beschädigungen am Werkstück können die Folge sein.

Einschalten:

Drücken Sie zur Inbetriebnahme des Gerätes den EIN-/AUS-Schalter 5 und halten Sie ihn gedrückt.

Ausschalten:

Lassen Sie zum Ausschalten des Gerätes den EIN-/AUS-Schalter [5] los.

Geschwindigkeit einstellen

Der EIN-/AUS-Schalter 5 verfügt über eine variable Geschwindigkeitsregelung.

Durch Drücken des EIN-/AUS-Schalters 5 erhöhen Sie die Drehzahl.

Hinweis: Die integrierte Motorbremse sorgt für Schnellen Stillstand - ideal z.B. für Serienverschraubungen.

Drehrichtung umschalten

Wechseln Sie die Drehrichtigung, indem Sie den Drehrrichtungsumschalter nach rechts bzw. links durchträcken.

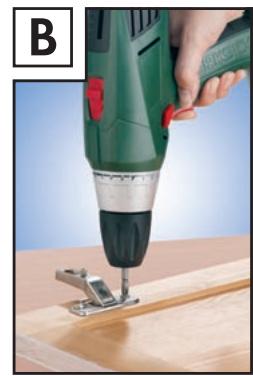

Tipps und Tricks

Beim Schrauben in Holz, Metall und andere Materialien unbedingt berücksichtigen:

Überprüfen Sie vor dem Betrieb, ob der Schraub- bzw. Bohreinsatz korrekt angebrachte ist, d.h. zentriert im Bohrfutter sitzt.
Schaub-Bits sind mit ihren Maßen und der Form gekennzeichnet. Falls Sie sich unsicher sind probieren Sie immer zuerst aus, ob das Bit ohne Spiel im Schraubkopf sitszt.

Drehmoment:

Speziell keinere Schrauben und Bits konnen beschädigt werden, wenn Sie ein zu hohen Drehmoment oder/und eine zu hohe Drehzahl an der Maschine einstellen.

Harter Schraubfall:

Besonderss hohe Drehm对象 entstehen z.B. bei Metallverschraubungen unter Verwendung von Steckschlüsseleinsätzen. Wahlen Sie eine niedrige Drehzahl.

Weicher Schraubfall:

Schauben Sie auch hier mit geringer Drehzahl, um z.B. die Holzoberfläche beim Kontakt mit dem Schraubkopf aus Metall nicht zu beschädigen. Verwenden Sie einen Senker.

Beim Bohren in Holz, Metall und anderen Materialien unbedingt berücksichtigen:

Benutzen Sie bei keinem Bohrer-Durchmesser eine hohe Drehzahl und bei großem Bohrer-Durchmesser eine niedrige Drehzahl.
Wahlen Sie bei harten Materialien eine niedrige Drehzahl, bei weichem Material eine hohe Drehzahl.
Sichern oder befestigen Sie (wenn möglich) das Werkstück in einer Spannvorrichtung.

Markieren Sie die Stelle, an der gebohr werden soll mit einem Körner oder einem Nagel und wahlen Sie zum Anbohren eine niedrige Drehzahl.
Ziehen Sie den drehenden Bohrer mehrmals aus dem Bohrloch, um Späne oder Bohrmehl zu entfernen und es zu luften.

Bohren in Metall:

• Verwenden Sie Metallbohrer (HSS). Für Beste Ergebnisse sollen den Bohrer mit Öl kühlen. Metallbohrer können Sie auch zum Bohren in Kunststoff verwenden.

Bohren in Gestein:

• Verwenden Sie einen Hartmetallbestrückten Steinbohrer.

Bohren in Holz:

• Verwenden Sie einen Holzbohrer mit Zentrierspitze, für tiefe Bohrungen verwenden Sie einen „Schlangenbohrer", für große Bohr-Durchmesser einen Forstner-Bohrer. Kleine Schrauben in weichem Holz können Sie auch ohne Vorbohren direkt eindrehen.

Wartung und Reinigung

VORSICHT! Bringen Sie vor sãmtlichen Arbeiten am Gerät, z.B. Werkzeugwechsel oder Wartung, sowie beim Transport oder der Aufbewährung des Gerätes den Drehrrichtungsumschafter 3 in Mittelstellung. Bei unabsichtlicher Betätigungs des EIN-/AUS-Schalters 4 besteht ansonsten Verletzungsgefahr.

Ziehen Sie vor allen Reinigungs- und Wartungsarbeiten den Netzstecker aus der Steckdose und entnahme Sie den Akku.

Der Akku-Bohrschauber ist wartungsfrei.

Das Gerat muss stets sauber, trocken und frei von Öl oder Schmierfetten sein.
Reinigen Sie das Gerät direkt nach Abschluss der Arbeit.

Es durren keine Flüssigkeiten in das Innere des Gerätes gelangen. Verwenden Sie zum Reinigen des Gehäuses ein Tuch. Verwenden Sie niemals Benzin, Lösungsmittel oder Reiniger, die Kunststoff angreifen.

- Entsorgung

Die Verpackung besteht aus umwelt-. freundlichen Materialien, die Sie über die ortlichen Recyclingstellen entsorgen konnen.

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführten werden.

Defekte oder verbrauchte Akkus müssen gemäß Richtlinie 91/157/EEC recycliert werden. Lesen Sie hierzu auch die speziellen Sicherheitshinweise für Ladegerät und Akku-Pack. Geben Sie Akku und/oder Gerät über die angebotenen Sammeleinrichtungen darüber.

Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei ihrer Gemeinde- oder Stadtverwaltung.

Informationen

Service

Die zuständige Servicestelle Ihres Landes entnehmer Sieitte denGarantieunterlagen.

Lassen Sie ihre Geräte von der Servicestelle oder einer Elektrofachkraft und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

• Lassen Sie den Austausch des Steckers oder der Netzleitung immer vom Hersteller des Gerätes oder seinem Kundendienst ausführten.

Konformitätserklarung/ Hersteller C€

Wir, Komperna GmbH, Burgstr. 21, 44867 Bochum, Deutschland, erklaren hiermit für diesen Produkt die Übereinstimmung mit folgenden EG-Richtlinien:

Maschinenrichtlinie (98/37/EG)

EG-Niederspannungsrichtlinie (2006/95/EG)

Elektromagnetische Verträglichkeit (2004/108/EG)

Typ/Gerätebezeichnung: Parkside Akku-Bohrschauber X18V

Bochum, 31.03.2008

Hans Kompernaβ - Geschäftsführer -

Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.
