Type de produit	Meuleuse angulaire
Marque	EINHELL
Modèle	BT-AG 2000
Tension réseau	230 V ~ 50 Hz
Puissance absorbée	2000 W
Vitesse de rotation à vide	6000 tr/min
Diamètre de meule maxi	230 mm
Filetage de la broche	M14
Niveau de pression acoustique LpA	95 dB
Niveau acoustique LwA	106 dB
Vibration anv	15,010 m/s²
Poids	5,0 kg
Catégorie de protection	II / □
Fonctions principales	Tronçonnage et dégrossissage des métaux et de la pierre
Interrupteur	Interrupteur de sécurité avec verrouillage
Blocage de broche	Oui, pour remplacement aisé de la meule
Poignée supplémentaire	Montage possible sur 3 positions (gauche, droite, haut)
Dispositif de protection	Orientation réglable par vis
Entretien et nettoyage	Nettoyer avec un chiffon humide et un peu de savon ; souffler les fentes de ventilation
Brosses à charbon	Vérifier les étincelles ; remplacement par un spécialiste
Garantie	2 ans, hors usage professionnel et non-respect des consignes

FOIRE AUX QUESTIONS - BT-AG 2000 EINHELL

Comment remplacer la meule sur la BT-AG 2000 ?

Débranchez l'appareil. Appuyez sur le blocage de broche pour bloquer l'arbre. Utilisez la clé pour écrou de bride fournie pour desserrer l'écrou. Remplacez la meule, puis serrez l'écrou tout en maintenant le blocage de broche enfoncé.

Quel diamètre de meule puis-je utiliser ?

Le diamètre maximum autorisé est de 230 mm. N'utilisez jamais une meule dépassant cette taille.

Comment régler le dispositif de protection ?

Débranchez d'abord l'appareil. Desserrez la vis (a) sur le capot de protection, orientez le capot à la position souhaitée, puis resserrez la vis solidement.

La meuleuse a-t-elle un interrupteur de sécurité ?

Oui, l'interrupteur marche/arrêt (3) est un interrupteur de sécurité : poussez-le vers l'avant puis appuyez dessus pour démarrer. Il évite les démarrages intempestifs.

Quelle est la puissance de la BT-AG 2000 ?

La puissance absorbée est de 2000 W avec une tension de 230 V ~ 50 Hz.

Puis utiliser des meules diamantées ?

Oui, pour couper des pierres dures, utilisez une meule diamantée. Respectez le sens de rotation indiqué par la flèche sur la meule et sur l'appareil.

Comment nettoyer la meuleuse d'angle ?

Débranchez l'appareil. Nettoyez avec un chiffon humide et un peu de savon. N'utilisez pas de produits agressifs. Soufflez les fentes de ventilation avec de l'air comprimé à basse pression.

Quand faut-il remplacer les brosses à charbon ?

Si vous observez des étincelles excessives, faites vérifier les brosses par un électricien. Seul un spécialiste doit les remplacer.

Quels types de travaux puis-je effectuer ?

La BT-AG 2000 est conçue pour le tronçonnage et le dégrossissage des métaux et de la pierre, avec des meules adaptées (tronçonner ou dégrossir).

Où trouver des pièces de rechange ?

Commandez les pièces auprès du service après-vente en indiquant le type (BT-AG 2000), le numéro d'article (44.306.20) et le numéro d'identification (01017). Consultez www.isc-gmbh.info pour les prix.

MODE D'EMPLOI BT-AG 2000 EINHELL

Einhell

Art.-Nr.: 44.306.20

I.-Nr.: 01017

BT-AG 2000

Avertissement – Lisez ce mode d'emploi pour diminuer le risque de blessures

Portez une protection de l'ouie.

L'exposition au bruit peut entraîner une perte de l'ouie.

Portez un masque anti-poussière.

Lors de travaux sur du bois et autres matériaux, de la poussière nuisible à la santé peut être dégagée. Ne travaillez pas sur du matériel contenant de l'amianté!

Portez des lunettes de protection.

Les éclats générées pendant le travail ou les éclats, copeaux et la poussière sortant de l'appareil peuvent entrainer une perte de la vue.

Attention!

Lors de l'utilisation d'appareils, il faut respecter certaines mesures de sécurité afin d'éviter des blessures et dommages. Veuillez donc lire attentivement ce mode d'emploi. Conservez-le bien de façon à pouvoir disposer à tout moment de ces informations. Si l'emploi doit être remis à d'autres personnes, remettez-leur aussi ce mode d'emploi. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d'emploi et des consignes de sécurité.

1. Consignes de sécurité

Vous trouvez les consignes de sécurité correspondantes dans le petit manuel ci-joint.

Avertissement!

Veuillez tirer toutes les consignes de sécurité et instructions.

Tout non-respect des consignes de sécurité et instructions peut provoquer une décharge électrique, un incendie et/ou des blessures graves. Conservez toutes les consignes de sécurité et instructions pour une consultation ultérieure.

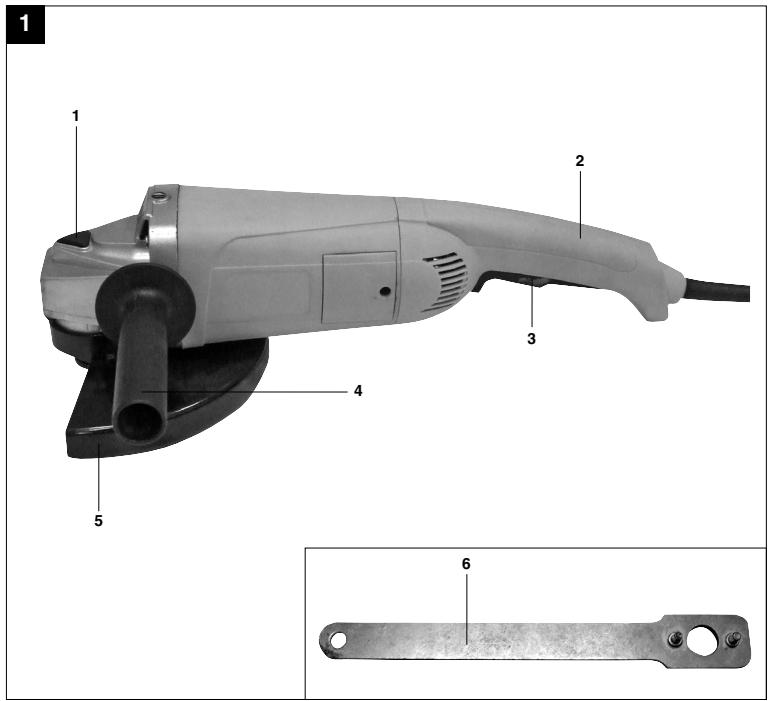

2. Description de l'appareil (figure 1)

1. Blocage de broche
2. Poignée
3. Interrupteurs marche/arrêt
4. Poignée supplémentaire
5. Dispositif de protection
6. Clé pour écrou de bride

3. Utilisation conforme à l'affectation

La meuleuse d'angle sert à tronconner à la meule et à dégrossir à la meule les métaux et la pierre en utilisant une meule à tronconneuse ou à dégrossir.

La machine doit exclusivement être employée conformément à son affectation. Chaque utilisation allant au-delà de cette affectation est considérée comme non conforme. Pour les dommages en résultat ou les blessures de tout genre, le producteur décline toute responsabilité et l'opérateur/l'exploitant est responsable.

Veillez au fait que nos appareils, conformément à leur affectation, n'ont pas été construits pour être utilisés dans un environnement professionnel,

industriel ou artisanal. Nous déclinons toute responsabilité si l'appareil est utilisé professionnellement, artisanallement ou dans des sociétés industrielles, tout comme pour toute activités équivalentes.

1. Données techniques

Tension réseau :	230 V ~ 50 Hz
Puisance absorbée :	2000 W
Vitesse de rotation de marché à vide :	6000 tr/mn
Ø de meule maxi. :	230 mm
Filetage de la broche de réception :	M14
Catégorie de protection :	Il / ∩
Niveau de pression acoustique LpA :	95 dB
Niveau acoustique LwA :	106 dB
Vibration anv :	15,010 m/s2
Poids :	5,0 kg

5. Avant la mise en service

Assurez-vous, avant de connecter la machine, que les données se trouvant sur la plaque de signalisation correspondent bien aux données du réseau.

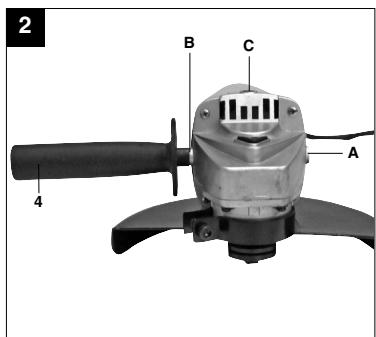

5.1 Montage de la poignée supplémentaire (figure 2)

• La meuleuse d'angle ne doit pas être utilisée sans poignée supplémentaire (4).
• La poignée supplémentaire peut être visée au niveau des 3 positions (A, B, C).

Côté de l'appareil	Convient à
Gaughe (rep. A)	Droitier
Droite (rep. B)	Gaucher
En haut (rep. C)	Utilisation de disque de meuleuse

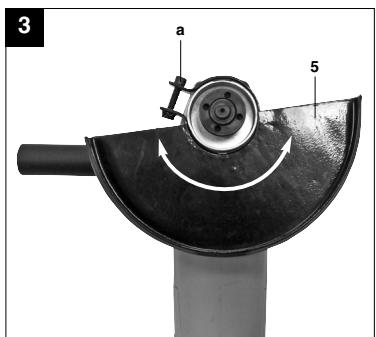

5.2 Réglage du dispositif de protection (figure 3)

• Mettre l'appareil hors circuit. Tirez la fiche de contact !
• Réglez le dispositif de protection (5) servant à protéger vos mains de sorte à éloigner le produit de moulage du corps.
• La position du dispositif de protection (4) peut être ajustée aux conditions de travail respectives : desserrez la vis (a) et orientez le recouvrement (4) dans la position.
• Veillez à ce que le dispositif de protection (5) couvre correctement la boîte d'engrenage.
• Serrez la vis (a) à fond. Assurez-vous que le dispositif de protection (5) tienne bien correctement.

5.3 Marché d'essai de nouvelles MEULES

Faites tourner la meuleuse d'angle sans charge avec la meule ou la meule tronconneuse montée pendant une minute au minimum. Remplacez tout de suite des meules vibrantes.

6.1 Interrupteur (fig. 4)

La meuleuse d'angle est équipée d'un interrupteur de sécurité pour la prévention des accidents. Pour permettre le service, poussez l'interrupteur marche / arret (3) vers l'avant, puis appuyez sur l'interrupteur marche/arret (3).

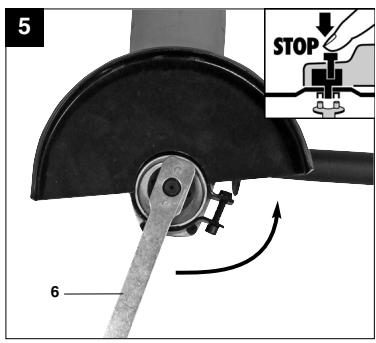

6.2 Remplacement des meules (figures 5)

Pour replacer les meules, vous avez besoin de la clé à ergots jointe (6).

Retirez la fiche secteur

• Remplacement aisé des meules grâce au dispositif d'arrêt de broche.
• Poussez ce dispositif d'arrêt et faites enclencher la meule. Ouvrez l'écrou à bride au moyen de la clé à ergots. (figure 5)
• Remplacez la meule ou la meule à tronconner et serrez bien l'écrou à bride au moyen de la clé à ergots.

Veillez à ce que le dispositif d'arrêt de broche soit poussé pendant le remplacement de la meule!

Si vous utilisez des meules ou des meules tronconnières d'une épaisseur maximale de 3mm, vissez le écrou à bride de sorte que le côté plan soit dirigé vers la meule ou la meule tronconnière.

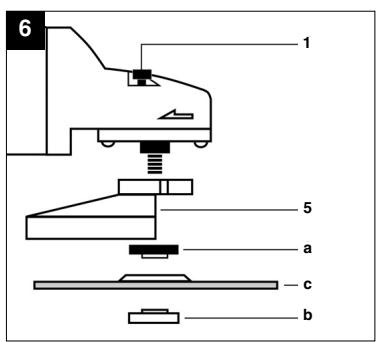

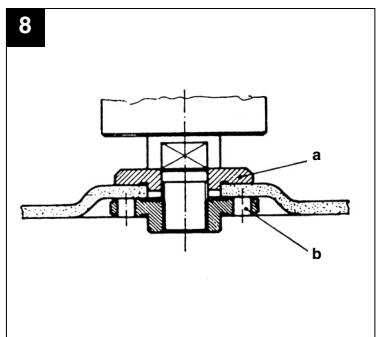

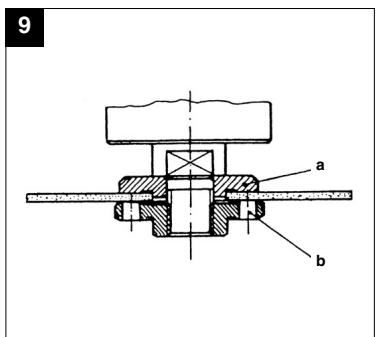

6.3 Disposition des brides en cas d'utilisation de meules et de meules tronconiennes (fig. 6-9)

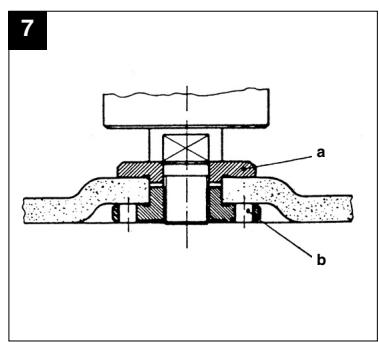

Disposition des brides en cas d'utilisation d'une meule contre-coudée ou droite (Fig. 7) a) Bride de serrage b) Écrou à bride - Disposition des brides en cas d'utilisation d'une meule tronconienne contre-coudée (Fig. 8) a) Bride de serrage b) Écrou à bride Disposition des brides en cas d'utilisation d'une meule tronconique droite (Fig. 9) a) Bride de serrage b) Écrou à bride

6.4 Moteur

Il faut que le moteur soit bien ventilé pendant le travail; c'est pourquoi les fentes de ventilation doivent rester toutes propres.

6.5 MEULES

• Le diamètre de la meule ou de la meule tronconneuse ne doit jamais dépasser le diamètre préconisé.
• Avant d'utiliser la meule ou la meule tronconneuse, vérifie sa vitesse de rotation spécifique.
• Il faut que la vitesse de la meule ou de la meule tronconneuse soit plus grande que la vitesse au ralenti de la meuleuse d'angle. Utilisez exclusivement des meules ou des meules tronconneuses homologues pour une vitesse de rotation minimale de 6.000 tr./min. et pour une vitesse circonférentielle de 80 m/sec.
• En cas d'utilisation de meules tronconiennes diamantées, faites attention au sens de rotation. La flèche de sens de rotation sur la meule tronconienne diamantée doit correspondre à la flèche de sens de rotation sur l'appareil.

6.6.1 Dégrossissage

Le travail de dégrossissage sera le plus efficient si vous mettez la meule à un angle de à par rapport au plan de ponçage et la passez par-dessus la pierre à usiner avec un mouvement de va-et-vient.

6.6.2 Coupage

Pendant les travaux de coupage, n'inclinez pas la meuleuse d'angle dans le plan de coupe. Il faut que la meule tronconnière présente une arête de coupe nette.

Il vaut mieux utiliser une meule diamante pour couper des pierres dures.

Il ne faut pas usiner des matériaux contenant de l'amiante.

N'utilisez jamais des meules tronquées pour le dégrossissage!

7. Remplacement de la ligne de raccordement réseau

Si la ligne de raccordement réseau de cet appareil est endommagée, il faut la faire remplacer par le producteur ou son service après-vente ou par une personne de qualification semblable afin d'éviter tout risque.

8. Nettoyage, maintenance et commande de pièces de rechange

Retirez la fiche de contact avant tous travaux de nettoyage.

8.1 Nettoyage

• Maintenez les dispositifs de protection, les fentes à air et le carter de moteur aussi propres (sans poussière) que possible. Frottez l'appareil avec un chiffon propre ou soufflez dessus avec de l'air comprimé à basse pression.
• Nous recommandons de nettoyer l'article directement après chaque utilisation. Nettoyez l'appareil régulièrement à l'aide d'un chiffon humide et un peu de savon. N'utilisez aucun produit de nettoyage ni détergent; ils pourraient endommager les pièces en matières plastiques de l'appareil. Veillez à ce qu'aucune eau ne reste à l'intérieur de l'appareil.

8.2 Brosses à charbon

Si les brosses à charbon font trop d'étincelles, faites-les contrôler par des spécialistes en électricité.

Attention! Seul un(e) spécialiste électricien(ne) est autorisé à remplacer les brosses à charbon.

8.3 Maintenance

Aucune pièce à l'intérieur de l'appareil n'a besoin de maintenance.

8.4 Commande de pièces de rechange :

Pour les commandes de pièces de rechange, veuillez indiquer les références suivantes:

• Type de l'appareil No. d'article de l'appareil No. d'identification de l'appareil No. de pièce de rechange de la pièce requise Vous trouvez les prix et informations actuelles à l'adresse www.isc-gmbh.info

9. Mise au rebut et recyclage

L'appareil se trouve dans un emballage permettant d'éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être reintroduit dans le circuit des matières premières.

L'appareil et ses accessoires sont en matière aux divers, comme par ex. des métaux et matières plastiques. Éliminez les composants défectueux dans les systèmes d'élimination des déchets spéciaux. Renseignez-vous dans un commerce spécialisé ou auprès de l'administration de la commune !

Uniquement pour les pays de l'union européenne

Ne jetez pas les outils électriques dans les ordures ménagères.

Selon la norme européenne 2002/96/CE relative aux appareils électriques et systèmes électroniques usés et selon son application dans le droit national, les outils électriques usés doivent être recueillis à part et apportés à un recyclage respectueux de l'environnement.

Possibilité de recyclage en alternative à la demande de renvoi :

La propriété de l'appareil électrique est obligée, en guise d'alternative à un envoi en retour, à contribuer à un recyclage effectué dans les règles de l'art en cas de cessation de la propriété. L'ancien appareil peut être remis à un point de collecte dans ce but. Cet organisme devra l'éliminer dans le sens de la Loi sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies sans composants électroniques.

D Der Nachdruck oder sonstige Vervielfährung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise ist nur mit ausdrücklicher Zustimmung der ISC GmbH zulässig. F La rémeprousson ou une autre reproduction de la documentation et des autres détails, y compris le casque et les autres détails, n'est autorisée qu'avec l'agréement expéris de l'entreprises ISC GmbH. ① La ripostampa o l'ultreiro reproduzione, anche periziale, della consecutione. Il riluzzo e la riluzazione, il riluzzo e la riluzzazione, che a consentita sol non o'spellicita autorizzazione da parte della ISC GmbH. NL Nadruk of andere reproductive van documentation et geleidepapieren de la vie des fauves, dont les fauves du kobo tegete aanst mits uldrukkelijke toestemming van ISC GmbH. E La remprissement ouckieter autre reproduction de documents et autres, incluant la autorisation de l'attribution, sida se permute con la autorisation expresse of ISC GmbH. P A reprodução ou duplacação, mesmo que parcial, da entrega e dos anewos dos produits, pode a autorização expressa da ISC de ativação.

Technische Änderungen vorbehalten Sous reserve de modifications Con riserva di apportare modifiche tecniche Technische wizzigingen voorbeholderen Salvo modificaciones Tecnicas Salvaguardem-se alteracoes tecnicas

Bulletin de garantie

Nos produits sont soumis à un contrôle de qualité très strict. Si cet appareil avait toutefois ne pas fonctionner impeccablement, nous en serions désolés. Dans un tel cas, nous vous prions de bien pouvoir prendre contact avec notre service après-vente à l'adresse indiquée sur le bulletin de garantie. Nous restons également volontiers à votre disposition au numéro de téléphone de service indiqué plus bas. Pour faire valeur une demande de garantie, ce qui suit est valable :

1. Les conditions de garantie règlent les prestations de garantie supplémentaires. Vos droits de garantie légaux ne sont en rien altérés par la garantie présente. Notre prestation de garantie est gratuite.
2. La prestation de garantie s'applique exclusivement aux défauts occasionnés par des vices de fabrication ou de matériel et est limitée à l'élimination de ces derniers ou encore au remplacement de l'appareil. Veillez au fait que nos appareils, conformément à leur affection, n'ont pas été construits pour être utilisés dans un environnement professionnel, industriel ou artisanal. Un contrat de garantie ne peut avoir lieu dès lors que l'appareil est utilisé à des activités dans des entreprises professionnelles, artisanales ou industrielles ou toute autre activité du même genre. Sont également exclus de notre garantie : les prestations de substitution de dommages dus aux transports, les dommages occasionnés par le non-respect des instructions de montage ou en raison d'une installation non conforme, du non-respect du mode d'emploi (comme par exemple le raccordement à une mauvaise tension réseau ou à un mauvais type de courant), les applications abusives ou non conformes (comme par exemple une surcharge de l'appareil ou encore l'emploi d'accessoires non homologués), le non-respect des prescriptions de maintenance et de sécurité, l'infiltration de corps étrangers dans l'appareil (comme par exemple du sable, des pierres ou de la poussière), l'emploi de la force ou l'influence extérieure (comme par exemple les dommages dus à une chute), ainsi que l'usure normale conforme à l'utilisation.

Le droit à la garantie disparaît lorsque des interventions ont lieu sur l'appareil.

1. Le délai de garantie s'élève à 2 ans et commence à la date de l'achat de l'appareil. Les demandes de garanties doivent être présentées avant écoulement du délai de garantie, dans les deux semaines suivant le moment auquel le défaut a été reconnu. Toute reconnaissance de demande de garantie après écoulement du délai de garantie est exclue. La réparation ou l'échange de l'appareil n'entraîne nullement une prolongation de la durée de garantie. Elle ne fait pas non plus commencer un nouveau délai de garantie, en raison de cette prestation, pour l'appareil ou pour toute autre pièce de rechange intégrée. Ceci est également valable lorsqu'un service après-vente sur place a été consulté.
2. Pour faire reconnaître votre Demande de garantie, veuilliez nous envoyer l'appareil défectueux franco de port à l'adresse indiquée ci-dessous. Ajoutez à l'envoi l'original du bon d'achat ou de tout autre preuve de l'achat datée. Veuilliez donc longuement bien conserver le bon d'achat en guise de preuve. Décrivez la raison de la réclamation le plus précis possible. Si le défaut d'appareil est compris dans notre prestation de garantie, nous vous retournerons sans retard un appareil réparé ou encore un nouveau.

Bien entendu, nous sommes prêts également à réparer les appareils défectueux contre remboursement des frais, dès lors que l'appareil n'est plus ou pas garantit. Pour ce faire, veuillez envoyer l'appareil à notre adresse de service après-vente.
