| Type de produit | Pompe à chaleur pour piscine |
| Marque | Edenea |
| Modèle | PAC BYAQX (références : 107248, 107249, 107250, 107844) |
| Volume de piscine recommandé | 14 à 55 m³ selon modèle |
| Puissance calorifique | 6,0 à 12,5 kW (selon modèle et conditions) |
| COP (Coefficient de Performance) | Jusqu'à 10,5 selon conditions |
| Alimentation électrique | 230 V / 1 phase / 50 Hz |
| Dimensions (L × P × H) | 744-864 × 359 × 648 mm selon modèle |
| Poids net | 42 à 49 kg selon modèle |
| Plage de température de l'air | 0 °C à 43 °C |
| Réglage température eau (chauffage) | 18 °C à 40 °C |
| Réglage température eau (refroidissement) | 12 °C à 30 °C |
| Échangeur | Titane, garanti à vie contre la corrosion |
| Compresseur | Inverter, modulation de 20 à 100 % |
| Modes de fonctionnement | Smart (100 % à 20 %), Silence (80 % à 20 %) |
| Fonctions de protection | Haute/basse pression, anti-gel, dégivrage automatique et forcé, protection manque d'eau |
| Raccordement hydraulique | 50 mm, entrée et sortie à ne pas inverser |
| Débit d'eau recommandé | 2 à 6 m³/h selon modèle |
| Installation | Extérieure, bien ventilée, sur base béton ou équerres, distance libre ≥ 50 cm autour |
| Entretien courant | Nettoyer avec produits ménagers ou eau claire ; ne pas utiliser de solvants ou essence |
| Hivernage | Mettre hors tension, vidanger complètement l'eau, couvrir avec une bâche |
| Sécurité électrique | Mise à la terre obligatoire, disjoncteur 30 mA, câble d'alimentation section adaptée |
| Garantie | 3 ans pièces et main-d'œuvre, échangeur titane à vie |
| Réparabilité | Installation et réparation par professionnel uniquement ; codes défaut affichés pour diagnostic |
FOIRE AUX QUESTIONS - PAC BYAQX Edenea
Questions des utilisateurs sur PAC BYAQX Edenea
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Piscine au format PDF gratuitement ! Retrouvez votre notice PAC BYAQX - Edenea et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PAC BYAQX de la marque Edenea.
MODE D'EMPLOI PAC BYAQX Edenea
I. Application....4
II. Informations générales....4
III. Informations générales: 5
IV. Caractéristiques techniques....7
V. Dimensions 8
VI. Instructions d'installation....9
VII. Instruction d'utilisation....13
VIII. Test de l'appareil.... 15
IX. Précautions....16
X. Entretien et hivernage 18
XI. Guide de dépannages pour les pannes les plus courantes .... 19
XII. Annexe 1: Schéma de câblage pour le contrôle externe (Optionel)...... 21
XIII. Annexe 2: Schéma de câblage pour le contrôle externe (Optionel) ..... 22

ATTENTION:
a. Veuillez lire les conseils suivants avant installation, utilisation et maintenance.
b. Installation, démontage et maintenance doivent être effectués par des professionnels et ce conformément aux instructions.
c. Un test de fuite de gaz doit être réalisé avant et après l'installation.
1. Utilisation
a. L'appareil doit être installé ou enlevé par des professionnels, et il est interdit de le démonter ou remonter sans autorisation.
b. Ne mettez pas d'obstacles devant l'entrée et la sortie d'air de la pompe à chaleur.
2. Installation
a. L'appareil doit être tenu à l'écart de toute source de feu.

b. L'installation ne doit pas se faire dans un environnement fermé ou à l'intérieur, et l'endroit doit être bien ventilé.

c. Aspirer complètement avant soudage (soudage sur site non-autorisé) et le
soudagedoit être effectué uniquement par un professionnel dans un centre de maintenance professionnel.

d. L'installation doit être arrêtée en cas de fuite de gaz et l'appareil doit être renvoyé dans un centre de maintenance professionnel.

a. Le scellagen'est pas autorisé pendant le transport.
b. Le transport à une vitesse constante est nécessaire pour éviter une accélération ou un freinage brusque, de manière à réduire le risque de collisiondes marchandises.
c. L'appareil doit être tenu à l'écart de toute source de feu.
d. Le lieu de stockage doit être lumineux, large, ouvert et bien ventilé – un équipement de ventilation est nécessaire.
4. Avis de maintenance
a. Si des opérations de maintenance ou de récupération sont nécessaires, contactez un centre de service agréé à proximité.
b. Exigence de qualification
Tous les opérateurs qui disposent du gaz doivent être qualifiés par une certification valide délivrée par une agence professionnelle.
c. Veuillez-vous conformer strictement aux exigences du fabricant lors de l'entretien ou du remplissage du gaz. Veuillez-vous référer au manuel de service technique.
Nous vous remercions d'avoir choisi notre pompe à chaleur et d'avoir placé votre confiance dans notre marque.
Afin de vous permettre d'obtenir un maximum de satisfaction, nous vous recommandons vivement de lire attentivement ce guide au préalable et de respecter strictement les indications fournies afin de s'assurer de la sécurité maximale des installateurs et des utilisateurs et d'éviter tout risque de dégradation de l'appareil.
I. Application
1- Se référer aux caractéristiques techniques présentées dans ce guide de façon à vous assurer du bon dimensionnement de votre pompe à chaleur.
2- Régler la température de l'eau de la piscine de manière efficace et économique afin de bénéficier d'un maximum de de confort et de plaisir.
II. Informations générales
1- Echangeur titane
2- Affichage et gestion précise de la température de la température de l'eau
3- Protection contre les hautes et basses pressions du circuit frigoriphique
4- Protection automatique contre les températures trop basses.
5- Protection base température via dégivrage automatique
6- Compresseur Inverter
7- Installation et utilisation simple
III. Informations générales:
1. Liste du matériel livré:
Après déballage, vérifier la présence des composants suivants:

Respectez le sens de l'écoulement de l'eau lors du raccordement des raccords union (ne pas inverser l'entrée et sortie)!

- Conditions et plages de fonctionnement:
| Items | Range | |
| Plage de fonctionnement | Température de l’air | 0°C~43°C |
| Réglage température | Chauffage | 18°C~40°C |
| Froid | 12°C~30°C | |
La pompe à chaleur fonctionne de manière optimale sur une plage de température d'air de 15°C\~25°C
3. Avantages des différents modes:
Il y a deux modes : Smartet Silence. Ils offrent divers avantages selon certaines conditions
| MODE | RECOMMENDATION | ADVANTAGES |
![]() | Mode smartEn standard | Capacité de chauffage: de 20%à 100%Optimisation intelligenteMontée en température rapide |
![]() | Mode silenceUtilisation de nuit | Capacité de chauffage : de 20%à 80%Niveau sonore: 3dB (A)de moins qu'en modeSmart. |
IV. Caractéristiques techniques
| Model | 107248 | 107249 | 107250 | 107844 |
| Volume de la piscine appliqué (m3) | 14~28 | 20~35 | 20~40 | 30~55 |
| Plage de température de fonctionnement (°C) | 0~43 | |||
| Conditions de performance: Air 26°C, L’eau 26°C, Humidité 80% | ||||
| Puissance calorifique (kW) | 6.0 | 8.0 | 9.5 | 12.5 |
| C.O.P | 9.5~5.9 | 9.1~5.6 | 9.5~5.7 | 10.5~5.9 |
| Coéfficient de Performance (COP) à 50% de capacité | 8.5 | 8.0 | 8.3 | 9.2 |
| Conditions de performance: Air 15°C, L’eau 26°C, Humidité 70% | ||||
| Puissance calorifique (kW) | 4.3 | 6.0 | 7.0 | 9.0 |
| C.O.P | 5.9~4.4 | 5.9~4.1 | 6.0~4.3 | 5.9~4.2 |
| Coéfficient de Performance (COP) à 50% de capacité | 5.8 | 5.9 | 5.6 | 5.8 |
| Conditions de performance: Air 35°C, L’eau 28°C, Humidité 80% | ||||
| Puissance de refroidissement (kW) | 2.2 | 3.3 | 3.8 | 4.9 |
| Puissance d’entrée nominale(kW) air de 15°C | 0.29~1.0 | 0.34~1.4 | 0.35~1.6 | 0.36~2.1 |
| Courant d’entrée nominal (A) air de 15°C | 1.26~4.2 | 1.48~6.0 | 1.52~7.0 | 1.57~8.7 |
| Alimentation électrique | 230V/1 Ph/50Hz | |||
| Débit d’eau minimale (m3/h) | 2~4 | 2~4 | 3~4 | 4~6 |
| Connection hydraulique (mm) | 50 | |||
| Dimension LxWxH (mm) | 744×359×648 | 864×359×648 | 864×359×648 | 864×359×648 |
| Poids net (kg) | 42 | 46 | 47 | 49 |
Remarques:
- Ce produit fonctionne à des températures d'air comprises entre 0°C et +43°C, l'efficacité ne sera pas garantie en dehors de cette plage. Merci de prendre en considération le fait que les performances et les paramètres de votre pompe à chaleur pour piscine vont varier en fonction des différentes conditions d'utilisation.
- Ces paramètres de référence peuvent faire l'objet de corrections régulières au gré des évolutions produit et améliorations techniques et ce sans préavis. Pour plus d'informations, merci de vous référer au nom du modèle inscrit sur la plaque.

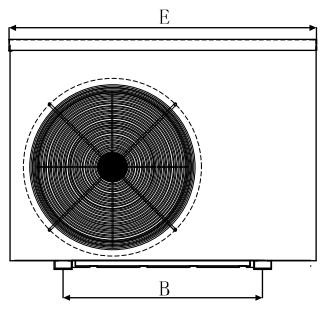

V. Dimensions



| DIMENSIONS=MM | A | B | C | D | E | F | G | H | |
| MODELE | 107248 | 334 | 490 | 318 | 359 | 744 | 310 | 74 | 648 |
| 107249 | 334 | 560 | 318 | 359 | 864 | 250 | 74 | 648 | |
| 107250 | 334 | 560 | 318 | 359 | 864 | 250 | 74 | 648 | |
| 107844 | 334 | 560 | 318 | 359 | 864 | 320 | 74 | 648 |
*Ces données peuvent être amenées à évoluer sans préavis.
Remarque :
Le schéma ci-dessus de la pompe à chaleur sert de référence pour la mise en place et l'installation par le technicien. Le produit peut être amené à évoluer de façon régulière et ce sans préavis.
VI. Instructions d'installation
1. Schéma des connexions hydrauliques
Schéma hydraulique de la pompe à chaleur

(Remarque: Ce schéma est juste un support de référence et le circuit hydraulique représenté est simplement une base)
① S'il vous plait utiliser un tournevis cruciforme pour enlever les 2 vis au bas du panneau latéral droit. Enlever la partie inférieure du panneau.
② Dévissez les 3 vis sur le couvercle de la boîte électrique.
③ Connecter les bornes selon le schéma électrique.
Remarque: S'il vous plaît ouvrir le panneau arrière pour la connexion du câble. Le fonctionnement est le même que ci-dessus.
Remarques :
⚠️ Raccordement filaire, pas de connecteur.
La pompe à chaleur doit bien être reliée à la terre.

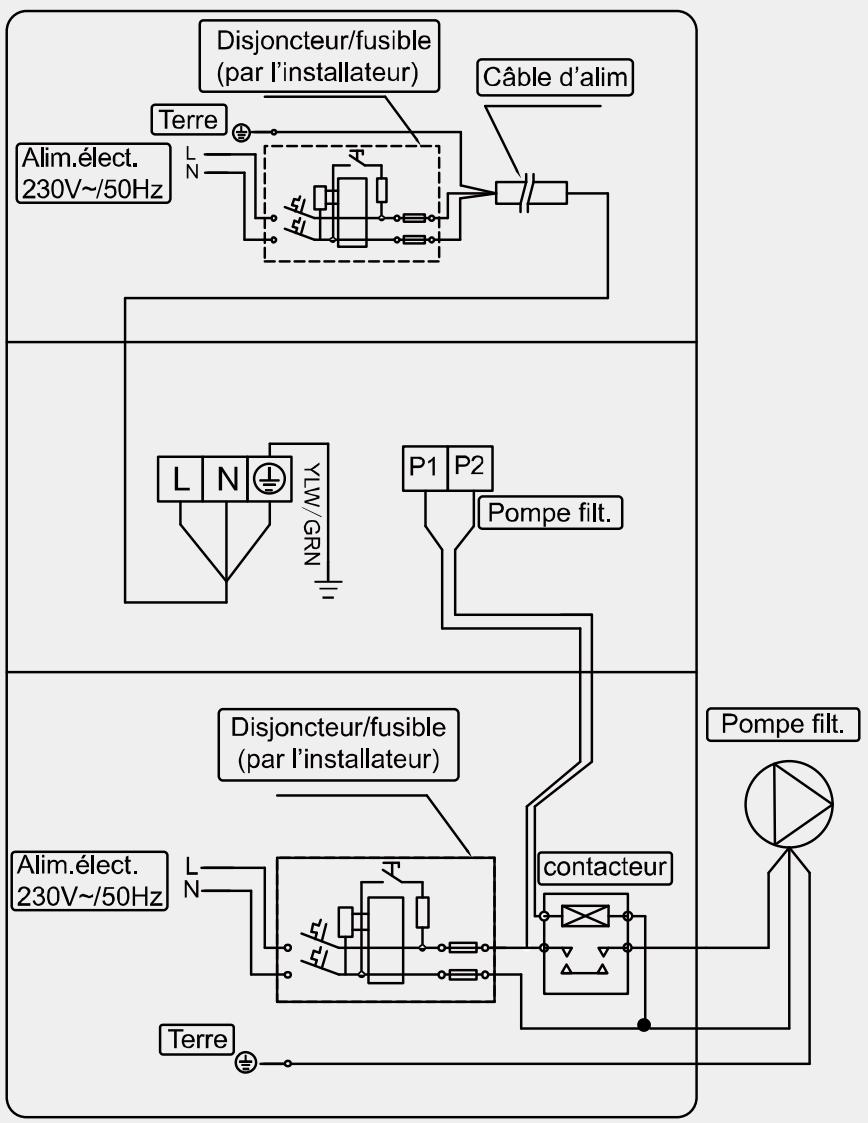

3. Schéma des connexions électriques
Options pour dispositifs de protection et spécifications du câble
| MODEL | 107248 | 107249 | 107250 | 107844 | |
| Interrupteur | Courant (A) | 8.0 | 9.5 | 11.5 | 15.0 |
| Différentiel (mA) | 30 | 30 | 30 | 30 | |
| Fusible (A) | 8.0 | 9.5 | 11.5 | 15.0 | |
| Câble d'alimentation ( mm2 ) | 3×1.5 | 3×1.5 | 3×2.5 | 3×2.5 | |
| Câble de signal ( mm2 ) | 3×0.5 | 3×0.5 | 3×0.5 | 3×0.5 | |
※Les données fournies ci-dessus peuvent être amenées à évoluer.
Remarque: Les données ci-dessus correspondent à un cordon d'alimentation ≤ 10 m. Si le cordon est > à 10 m, la section de câble doit être augmentée. Ce câble peut avoir une longueur maximale de 50m.
4. Conditions préalables requises
La pompe à chaleur doit être installée par des professionnels. Les utilisateurs ne sont pas qualifiés pour l'installer sous peine d'endommager l'appareil et de mettre en péril leur propre sécurité.
A. Tuyauterie
1) Les raccords de l'eau entrée et sortie ne peuvent pas supporter le poids de tuyaux souples. La pompe à chaleur doit être raccordée avec des tuyaux rigidess !

2) Afin de garantir l'efficacité du chauffage, la longueur de tuyau doit être ≤10m entre la piscine et la pompe à chaleur.
B. Instructions d'installation
1) Emplacement et dimensions
La pompe à chaleur doit être installée dans une zone ventilée

2) La carcasse doit être fixée avec des écrous M10 à une base en béton ou avec des équerres. La fondation en béton doit être solide et stable, les équerres doivent pouvoir avoir une protection antirouille.
3) Ne pas obstruer les ventilations, l'air entrant et sortant doit pouvoir circuler librement, et garder un espace libre d'au moins 50cm autour de l'appareil, à défaut l'efficacité de la machine se verrait amoindrie voire stoppée.
4) L'appareil nécessite l'utilisation d'une pompe de filtration annexe (fournie par l'utilisateur). Pour le débit recommandé de la pompe se référer aux paramètres techniques. Hauteur de refoulement maxi ≥10m;
5) Quand l'appareil est en fonctionnement il y aura un dégagement de condensation par le bas, il est important d'en tenir compte. Merci de tenir la sortie vidange (accessoire) dans le trou et le clipser comme il faut, puis connecter un tuyau pour dégager la condensation à l'extérieur.
C. Câblage
1) Le câblage doit être fait par un technicien professionnel conformément au schéma fourni
2) Effectuer la mise à la terre de la machine.
3) Connecter à l'alimentation qui convient, le voltage doit correspondre au voltage nominal des produits
4) Installer une protection de fuite à la terre en accord avec la législation pour le raccordement (courant détectant des fuites ≤ 30mA).
5) La mise en place du câble d'alimentation et du câble d'interface doit être fait selon les normes et ne doit pas dépendre l'un de l'autre.
D. Mettez sous tension après avoir terminé l'ensemble des installations du câble et après l'avoir une nouvelle fois vérifiée.
VII. Instruction d'utilisation

| Symbole | Désignation | Fonctionnement |
![]() | ON/OFF | Appuyez pour allumer ou éteindre la pompe à chaleur |
| [80C7] | Mode | Appuyez pour sélectionner le mode Smart/SilenceMode smart: capacité de 100 % à 20 %.Mode silence: capacité de 80 % à 20 %. |
![]() | Chaud/Froid/Auto | Appuyez pour passer de Froid à Chaud et AutoAuto (12~40°C) Chauffage (18~40°C)Froid (12~30°C) |
![]() | Haut/ Bas | Appuyez pour régler la température d’eau souhaitée |
Note:
- Mise sous/hors tension : Lorsque l'appareil est sous tension, appuyez ⏻ sur cette touche pour l'allumer. Lorsque l'appareil est sous tension, appuyez ⏻ sur cette touche pour l'éteindre.
- Vous pouvez régler la température de l'eau souhaitée de 12°C à 40°C.
- Le centre de l'écran indique la température de la piscine d'entrée. Lorsque vous appuyez sur les touches haut et bas, le clignotement numérique affiche la température définie.
- Après avoir allumé la pompe à chaleur, le ventilateur se met à fonctionner après 3 minutes. 30 secondes plus tard, le compresseur démarre.
- Pendant le chauffage, le ⚙️ □ sera allumé. Durant la période de refroidissement, le symbole ⚙️ □ sera allumé. Durant la période de
chauffage/refroidissement automatique, les symboles ☀ et ☀ seront tous deux allumés.
- Les sélections de modes
1) Smart □ sera allumé lorsque vous démarrez la pompe à chaleur.
2) Appuyez sur Mode pour passer en mode silence, le bouton Silence sera allumé.
3) Appuyez sur Mode de nouveau pour sortir et entrer du mode SMART.
- Dégivrage
1) Dégivrage automatique:
Lorsque la machine est dégivrée automatiquement, le voyant clignote, et une fois le dégivrage terminé, elle passe automatiquement au mode de fonctionnement avant dégivrage.
2) Dégivrage forcé :
Lorsque la pompe à chaleur chauffe et le compresseur fonctionne en continu pendant 10 minutes, appuyez sur les deux “Mode” et “▼” pendant 5 secondes pour commencer un dégivrage forcé. (Remarque : l’intervalle entre 2 dégivrages forcés devrait être plus de 30minutes.)
La lumière chauffage s'intille lorsque la pompe à chaleur est en dégivrage forcé ou automatique.
✿ Le processus en cours d'exécution et la fin du dégivrage forcé sont les mêmes que l'auto dégivrage.
- Conversion de l'affichage de la température entre ° C et ° F:
Appuyez simultanément sur " ▲" et " ▼" pendant 5 secondes pour passer de °C à °F.
VIII. Test de l'appareil
1. Vérification avant utilisation
A. Vérifiez l'installation de l'appareil ainsi que les connexions hydrauliques en vous référant au schéma hydraulique.
B. Vérifiez le câblage électrique en vous référant au schéma électrique ainsi que la mise à la terre.
C. Assurez-vous que l'interrupteur principal de l'appareil est off.
D. Vérifiez le réglage de la température.
E. Vérifiez que rien n'obstrue les entrées et sorties d'air.
2. Essai
A. L'utilisateur doit toujours « démarrer la pompe de filtration avant l'appareil et éteindre d'abord l'appareil avant la pompe de filtration. » A défaut, la machine pourrait être endommagée.
B. L'utilisateur démarre la pompe de piscine et doit vérifier qu'il n'y ait pas de fuite d'eau et, ensuite, régler la température adaptée au thermostat, puis brancher l'alimentation.
C. Afin de protéger la pompe à chaleur de piscine, la machine est équipée d'une fonction de démarrage. Au démarrage de la machine, le ventilateur fonctionne une minute avant le compresseur.
D. Après que l'appareil ait démarré, vérifiez qu'il n'y ait pas de bruits anormaux provenant de la machine.
IX. Précautions
1. Attention
A. Veillez à régler une température de l'eau confortable ; évitez une température trop haute qui surchaufferait ou trop basse qui garderait l'eau trop fraîche.
B. Veillez à ne pas poser des éléments qui pourraient obstruer la circulation de l'air à l'entrée ou à la sortie. L'appareil risquerait de perdre en efficacité, voire de ne plus fonctionner du tout.
C. Veillez à ne pas mettre les mains à la sortie de la pompe à chaleur de piscine et à aucun moment ne touchez à la grille de protection du ventilateur.
D. Si vous constatez un quelconque de dysfonctionnement comme, par exemple, un bruit, de la fumée ou une odeur, une fuite électrique, mettez l'appareil hors tension immédiatement et contactez votre installateur professionnel. Ne tentez pas de réparer par vous-même.
E. N'utilisez et ne stockez pas à proximité de la machine des combustibles gazeux ou liquides comme par exemple des diluants/solvants, peinture ou essence car il y aurait risque d'incendie.
F. Afin d'optimiser l'efficacité de chauffage, prévoyez d'isoler les connexions hydrauliques entre la piscine et la pompe à chaleur. Lorsque la pompe à chaleur fonctionne, utilisez une couverture adaptée pour recouvrir votre piscine.
G. Le circuit hydraulique entre la piscine et l'appareil doit être à ≤10m, à défaut l'efficacité chauffage risqué d'être amoindrie.
H. Cette série d'appareils peut atteindre d'un niveau d'efficacité élevé avec une température d'air entre +15°C\~+25°C.
2. Sécurité
A. L'interrupteur principal de mise sous tension de l'appareil doit être hors de portée des enfants.
B. Si vous subissez une coupure de courant et qu'ensuite le courant est rétabli, la pompe à chaleur se remettra en route automatiquement. Veillez à mettre l'appareil hors tension lorsqu'il y a une coupure de courant et faites un reset de la température quand le courant est rétabli.
C. Vérifiez à mettre hors tension l'interrupteur principal de l'appareil en cas d'orage, vous éviterez ainsi de risquer d'endommager l'appareil avec la foudre.
D. Si vous n'utilisez pas l'appareil pendant une longue période, pensez à la débrancher et à vidanger complètement l'eau de la machine
X. Entretien et hivernage
Attention: danger d'électrocution
Veillez à mettre hors tension l'appareil avant toute inspection ou réparation.
A. Pendant la période hivernale, lorsque vous ne vous baignez pas :
- Mettez l'appareil hors tension pour éviter d'endommager la machine.
- Vidangez toute l'eau de la machine.

Dévissez le raccord union du tuyau à l'entrée afin de laisser sortir l'eau.
Quand il y a de l'eau dans l'appareil et qu'elle gèle en période hivernale, elle risque d'endommager l'échangeur en titane.
- Couvrez la carcasse de la machine avec une bâche afin de la protéger de la poussière.
B. Veillez à nettoyer la machine uniquement avec des produits ménagers ou de l'eau claire, n'utilisez JAMAIS de produit à base d'essence, de diluant ou produit combustible similaire.
C. Vérifiez régulièrement les écrous, câbles et connexions.
XI. Guide de dépannages pour les pannes les plus courantes
| ECHEC | RAISON | SOLUTION |
| Pompe à chaleur ne fonctionne pas | Aucune puissance | Attendre jusqu'à ce que la puissance est rétabli |
| Interrupteur est éteint | Mettre sous tension | |
| Fusible brûlé | Vérifier et changer le fusible | |
| Le disjoncteur est éteint | Vérifiez et installez le disjoncteur | |
| Le ventilateur tourne mais avec un chauffage insuffisant | Evaporateur bloque | Eliminer les obstacles |
| Sortie d'air bloqué | Eliminer les obstacles | |
| 3 minutes de tempo au démarrage | Attendre patiemment | |
| Affichage normal mais pas de chauffage | Température de consigne trop basse | Réglez la température de chauffage |
| 3 minutes de tempo au démarrage | Attendre patiemment | |
| Si les solutions ci-dessus ne fonctionnent pas, s'il vous plaît contactez votre installateur avec des informations détaillées et le numéro de modèle. N'essayer pas de réparer vous-même. | ||
Remarque: Si vous constatez l’un des cas de figure suivants, arrêtez immédiatement la machine et mettez hors tension à l’aide l’interrupteur principal et contactez votre installateur professionnel :
a) Coupure inopinée ;
b) Le fusible saute régulièrement ou le disjoncteur disjoncte.
Code défaut
| NO. | AFFICHAGE | DESCRIPTION DE PAS DE PANNE |
| 1 | E3 | Protection manque de débit d’eau |
| 2 | E5 | Anomalie dans la puissance d’alimentation |
| 3 | E6 | Différence de température entre l’entrée et la sortie trop élevée (protection du débit d’eau insuffisant) |
| 4 | Eb | Protection température ambiante trop élevée/faible |
| 5 | Ed | Rappel anti-congélation |
| NO. | AFFICHAGE | DESCRIPTION DE DÉFAILLANCE |
| 1 | E1 | Protection haute pression de gaz |
| 2 | E2 | Protection basse pression de gaz |
| 3 | E4 | (Triphasé seulement) Protection sur alimentation |
| 4 | E7 | Protection de température de la sortie d’eau |
| 5 | E8 | Protection température élevée des gaz d’échappement |
| 6 | EA | Protection surchauffe de l’évaporateur |
| 7 | P0 | Panne de communication du contrôleur |
| 8 | P1 | Panne sonde de température entrée d’eau |
| 9 | P2 | Panne sonde de température sortie d’eau |
| 10 | P3 | Panne sonde de température d’échappement de gaz |
| 11 | P4 | Panne sonde de température de l’échangeur |
| 12 | P5 | Panne sonde de température retour de gaz |
| 13 | P6 | Panne sonde de température d’évaporateur |
| 14 | P7 | Panne sonde de température air ambiant |
| 15 | P8 | Panne sonde de température radiateur |
| 16 | P9 | Panne du capteur de courant |
| 17 | PA | Panne mémoire redémarrage |
| 18 | F1 | Panne module compresseur (platine) |
| 19 | F2 | Panne module PFC |
| 20 | F3 | Erreur démarrage du compresseur |
| 21 | F4 | Erreur dans le fonctionnement du compresseur |
| 22 | F5 | Protection module compresseur surtension |
| 23 | F6 | Protection module compresseur surchauffe |
| 24 | F7 | Protection surtension |
| 25 | F8 | Protection contre la surchauffe du radiateur |
| 26 | F9 | Panne du moteur du ventilateur |
| 27 | Fb | Condensateur hors service. |
| 28 | FA | Protection du module PFC contre les surintensités |
XII. Annexe 1: Schéma de câblage pour le contrôle externe (Optionel)
XIII. Annexe 2: Schéma de câblage pour le contrôle externe (Optionel)
Pour pompe filtration: Voltage 230V, Capacité >500W
Connexion en parallèle avec l'horloge de filtration
A: Minuterie de la pompe à eau

B: Branchement de la pompe à eau sur la pompe à chaleur
Note: L'installateur doit connecter A parallèlement à B (comme sur le schéma ci-dessus).
Pour démarrer la pompe à eau, la position A ou B est déconnectée. Pour arrêter la pompe à eau, A et B doivent être déconnectés.
L'usine se réserve le droit de l'interprétation final
Et (l'usine) se réserve le droit, sans préjudice pour elle, de modifier ou d'arrêter les
spécificités techniques ou conceptuelles du produit sans préavis et à tout moment.
Garanties
La pompe à chaleur AQUALUX INVERTER est garantie contre tout défaut de matière et/ou de fabrication pendant une durée de 3 ans à compter de la date de livraison. Le Titane de l'échangeur est garanti à vie contre la corrosion.
La casse des entrées ou sorties de l'échangeur n'est pas couverte par la garantie en cas de choc ou de manipulation non adéquate (exemple: déplacement de la PAC par les raccords entrées-sorties). La détérioration de l'échangeur (exemple: éclatement) en cas de non-respect des consignes d'hivernage n'est pas couverte par la garantie. cette garantie est conditionnée au strict respect de la notice de montage et d'entretien. La garantie ne s'appliquera pas en cas de non-respect de ces conditions. Aucune garantie ne saurait être validée à défaut de règlement intégral. Les interventions au titre de la garantie ne sauraient avoir pour effet de prolonger la durée de celle-ci. La présentation de la facture d'achat sera rigoureusement exigée lorsque la garantie sera invoquée. Au titre de cette garantie, la seule obligation incombant à AQUALUX sera, au choix d'AQUALUX, le remplacement gratuit ou la réparation du produit ou de l'élément reconnu défectueux par les services d'AQUALUX. Tous les autres frais seront à la charge de l'acheteur. Pour bénéficier de cette garantie, tout produit doit être soumis au préalable au service après-vente d'AQUALUX, dont l'accord est indispensable pour tout remplacement ou toute réparation.
La garantie ne joue pas en cas de vice apparent. Sont également exclus les défauts et détériorations provoqués par l'usure normale, les défectuosités résultant d'un montage et/ou d'un emploi non conformes, et les modifications du produit réalisées sans le consentement écrit et préalable d'AQUALUX.
Garantie légale: A la condition que l'acheteur fasse la preuve du vice caché, le vendeur doit légalement en réparer toutes les conséquences (article 1641 et suivants du Code civil).
Si l'acheteur s'adresse aux tribunaux, il doit le faire dans un bref délai à compter de la découverte du vice caché (article 1648 du Code civil).
ECO PARTICIPATION (Directive DEEE)
Conformément à la Directive Européenne 2002/96/CE, et afin d'atteindre un certain nombre d'objectifs en
matière de protection de l'environnement, les règles suivantes doivent être appliquées.
Elles concernent les déchets d'équipement électriques et électroniques (DEEE).
Le pictogrammeci-contre présent sur le produit, son manuel d'utilisation
ou son emballage indique que le produit est soumis à cette réglementation.
Le consommateur doit retourner le produit usager aux points de collecte prévus à cet effet.

En permettant le recyclage des produits, le consommateur contribue à la protection de notre environnement.
Aqualux - 287 avenue de la Massane - 13210 St Rémy de Pce - France
commerce@aqualux.com / www.aqualux.com
