UNIKA - Kit mains libres Bluetooth pour voiture PARROT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interface universelle pour commandes au volant
Marque	Parrot
Modèle	UNIKA
Compatibilité	Parrot MKi, RKi, ASTEROID
Protocoles supportés	CAN, K-BUS, résistif
Alimentation	12 V après-contact (fourni par l'interface en mode CAN)
Consommation électrique	Faible (LED et microcontrôleur)
Dimensions (approx.)	50 x 30 x 15 mm
Poids (approx.)	30 g
Modes de fonctionnement	A (4 boutons), B (5), C (6), D (7), E (8)
Indicateur LED	Vert (prêt), ambre (appui), rouge clignotant (erreur/définition)
Réinitialisation	Bouton Reset : maintien jusqu'à extinction LED (CAN/K-BUS) ou clignotement rouge (résistif)
Installation	Entre le kit Parrot et la connectique du véhicule ; professionnel recommandé
Entretien et nettoyage	Aucun entretien nécessaire ; ne pas nettoyer avec des produits agressifs
Sécurité	Installation hors tension ; respecter les protocoles ; utilisation après coupure contact
Pièces détachées et réparabilité	Non réparable par l'utilisateur ; contacter le SAV Parrot
Garantie	1 an pièces et main d'œuvre (hors installation et usure normale)
Recyclage	Ne pas jeter avec les déchets ménagers ; déposer en déchetterie ou chez le revendeur

FOIRE AUX QUESTIONS - UNIKA PARROT

Quels kits Parrot sont compatibles avec l'UNIKA ?

L'UNIKA est compatible avec les kits Parrot MKi (tous modèles), RKi8400 et ASTEROID.

Comment sélectionner le protocole de mon véhicule ?

Utilisez les interrupteurs DIP sur le boîtier de l'UNIKA selon les schémas fournis. Consultez le site www.parrot.com pour la configuration exacte de votre véhicule.

Que faire si la LED de l'UNIKA reste rouge ou clignote ?

Une LED rouge indique une erreur. Vérifiez les tensions d'alimentation et les connexions. Si le clignotement persiste après réinitialisation, consultez un installateur professionnel.

Comment réinitialiser l'UNIKA ?

Mettez le contact, puis maintenez le bouton Reset enfoncé jusqu'à ce que la LED s'éteigne (protocole CAN/K-BUS) ou clignote en rouge (protocole résistif). Relâchez ensuite.

Puis-je installer l'UNIKA moi-même ?

L'installation est complexe et nécessite des connaissances en électronique automobile. Il est fortement recommandé de faire appel à un professionnel pour éviter tout dommage.

Comment définir manuellement le mode pour un véhicule à protocole résistif ?

Après mise sous tension, appuyez sur les boutons du volant dans l'ordre : +, -, ⊙, , . La LED clignote rouge à chaque appui. Pour valider, appuyez 2 secondes sur le dernier bouton jusqu'à ce que la LED devienne verte.

Que signifie une LED ambre lors de l'appui sur un bouton ?

La LED ambre confirme que la commande au volant est correctement reconnue par l'UNIKA et transmise au kit Parrot.

L'UNIKA fonctionne-t-il avec tous les véhicules ?

L'UNIKA est conçu pour les véhicules équipés de commandes au volant avec protocoles CAN, K-BUS ou résistif. Consultez le site Parrot pour vérifier la compatibilité de votre modèle.

Comment effacer la mémoire du kit MKi9000 avec l'UNIKA ?

Répétez 5 fois la séquence suivante sur les commandes au volant : ⊙ + (bouton haut). Cela réinitialise la mémoire du kit.

Où trouver les schémas d'installation pour mon véhicule ?

Les schémas sont disponibles sur le site www.parrot.com dans la section Support > Installation. Ils couvrent plus de 2500 modèles de véhicules.

MODE D'EMPLOI UNIKA PARROT

Guide d'utilisation rapide

http://www.parrot.com/fr/support/schemasinstallation

Installation des systèmes Parrot dans plus de 2500 modèles de véhicules

http://www.parrot.com/uk/support/installationdiagrams

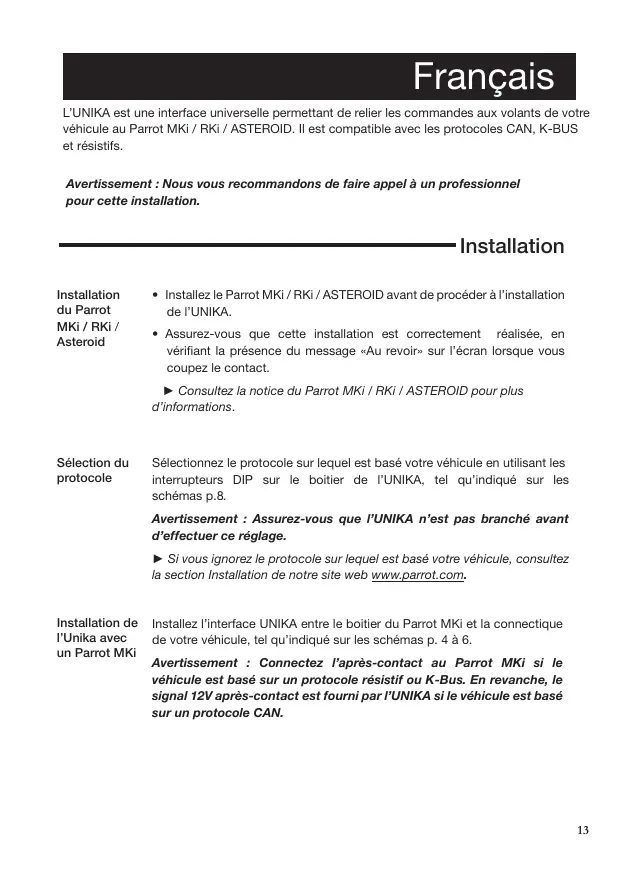

L'UNIKA est une interface universelle permettant de relier les commandes aux volants de votre véhicule au Parrot MKi / RKi / ASTEROID. Il est compatible avec les protocoles CAN, K-BUS et résistifs.

Avertissement : Nous vous recommandons de faire appel à un professionnel pour cette installation.

Installation

Installation du Parrot MKi/RKi/Asteroid

• Installez le Parrot MKi / RKi / ASTEROID avant de professionnel à l'installation de l'UNIKA. Assurez-vous que cette installation est correctement réalisée, en vérifiant la présence du message «Au revoir» sur l'écran lorsque vous coupez le contact.
• Consultez la notice du Parrot MKi / RKi / ASTEROID pour plus d'informations.

Sélection du protocole

Sélectionnez le protocole sur lequel est basé votre véhicule en utilisant les interrupteurs DIP sur le boîtier de l'UNIKA, tel qu'indiqué sur les schémas p.8.

Avertissement : Assurez-vous que l'UNIKA n'est pas branché avant d'effectuer ce réglage.

Si vous ignorez le protocole sur lequel est basé votre véhicule, consultez la section Installation de notre site web www.parrot.com.

Installation de l'UNIKA avec un Parrot MKi

Installez l'interface UNIKA entre le boîtier du Parrot MKi et la connectique de votre véhicule, tel qu'indiqué sur les schémas p. 4 à 6.

Avertissement : Connectez l'après-contact au Parrot MKi si le véhicule est basé sur un protocole résistif ou K-Bus. En revanche, le signal 12V après-contact est fourni par l'UNIKA si le véhicule est basé sur un protocole CAN.

Installation de l'Unika avec le Parrot RKi8400 / ASTEROID

• Déconnectez la partie MKi du câble de l'Unika et connectez la partie RKi / ASTEROID fournie.
• Insérez la partie RKi / ASTEROID du câble de l'Unika entre l'autoradio et la connectique de votre véhicule tel qu'indiqué sur le schéma p.7/8.

Connexion du protocole de communication

La connexion du protocole de communication (câbles K-Bus / Can High / Can Low / V1 et V2) dépend du modèle de votre véhicule.

Consultez la section Installation de notre site web pour une procédure d'installation spécifique à votre véhicule.

Modes de l'UNIKA

En fonction de la configuration du volant de votre véhicule et du nombre de boutons disponibles, l'UNIKA peut vous permettre d'utiliser les fonctionnalités téléphonie et musique selon 5 modes : Mode A (4 boutons), Mode B (5 boutons), Mode C (6 boutons), Mode D (7 boutons), Mode E (8 boutons). La sélection du mode dépend du protocole sur lequel est basé votre véhicule.

Protocole résistif

Définition du mode

Si vous vécuule est basé sur un protocole résistif, vous devez définir le mode manuellement. Pour cela, une fois l'installation réalisée :

1. Mettez le contact.

La LED de l'UNIKA clignote une fois en rouge.

1. Appuyez sur les boutons des commandes au volant de votre véhicule dans l'ordre suivant:

Après chaque appui, la LED de l'UNIKA clignote une fois en rouge.

Cas particuliers

Si votre véhicule ne dispose pas de tous ces boutons, appuyez 2 secondes sur le dernier bouton disponible jusqu'à ce que la LED devienne verte.

Note: Une fois l'installation de l'UNIKA terminée, coupe le contact jusqu'à ce que la LED de l'UNIKA s'éteigne.

Définition du mode

Si votre véhicule est basé sur un protocole CAN Bus ou K-BUS, la sélection du mode (A, B, C ou D) est automatique. Un clignotement rouge de la LED indique que le processus est en cours. La LED devient verte une fois le mode défini.

Vérification de l'installation

Une fois l'UNIKA installé, la diode de l'interface doit s'allumer en vert. Lorsque vous appuyez sur un bouton de vos commandes au volant, la couleur de la LED doit revenir ambrée. Si c'est le cas, l'interface est prête à être utilisée. Si cette diode ne s'allume pas, vérifier les tensions d'alimentation de votre interface UNIKA. Si la LED est rouge ou clignote

Note: Une fois l'installation de l'UNIKA terminée, coupez le contact jusqu'à ce que la LED de l'UNIKA s'éteigne.

Utilisation des commandes au volant

Consultez les tableaux p. 28 à 41 pour connaître les fonctions des différents boutons selon le mode sélectionné.

Avertissement : Les logos sur les boutons peuvent varier selon les véhicules.

Note: Si vous utiliserez l'UNIKA avec un Parrot MKi9000, vous pouvez effacer la mémoire du kit en répétant 5 fois la série suivante: ⊙ +.

Réinitialisation / réinstallation

• Si vous souhaitez réinitialiser l'UNIKA ou si vous souhaitez l'installer dans un autre véhicule, mettez le contact puis maintenez le bouton Reset enfoncé jusqu'à ce que la LED s'éteigne (si le véhicule est basé sur un protocole CAN Bus ou K-BUS) ou clignote en rouge (protocole résistif) pour réinitialiser l'UNIKA.
• En cas de réinstallation dans un véhicule différent, vérifie qu'une modification n'est pas nécessaire au niveau des interrupteurs DIP.

Avertissement: Le mode (A / B / C / D / E) que vous utiliserez dépend uniquement du nombre de boutons disponibles et non des pictogrammes sur ces derniers. Ex: Si vous disposez des boutons + + + + +, vous utiliserez l'UNIKA en mode B. Sur les tableaux p.21 à 24, considérrez que le bouton remplace le bouton sRG.

Sans préjudice de la garantie légale, les produits Parrot sont garantis, pièces et main d'œuvre, pendant 1 an à compter de la date d'achat, sauf altération du produit, et sur présentation d'une preuve d'achat (date et lieu d'achat, n° de série du produit) au revendeur. La garantie ne couvre pas la mise à jour des logiciels inclus dans les produits Parrot avec des téléphones mobiles Bluetooth à des fins de compatibilité, la récupération de données, la détérioration extérieure du produit due à une utilisation normale du produit, tout dommage causé par accident, une utilisation anormale ou non autorisée du produit, un produit non Parrot. Parrot n'est pas responsable du stockage, de la perte ou de l'endommagement des données durant le transport ou la réparation.

Tout produit s'avérant non défectueux sera retourné à l'expéditeur et les frais de traitement, de vérification et de transport lui seront facturés.

En raison de la technicité de ce produit, nous recommandons de faire effectuer l'installation par notre garagiste. Parrot ne saurait en aucun cas être responsable de tout dysfonctionnement du à une installation non conforme aux instructions figurant sur la notice et/ou une installation non conforme effectuée par vous-même.

Comment recycler ce produit

Déchets d'équipements électriques et électroniques

Le symbole sur le produit ou sa documentation indique qu’il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L’élimination incontrôlée des déchets pouvant porter préjudice à l’environnement ou à la santé humaine, veillez

le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles. Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement. Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.

Modifications

Les explications et spécifications contenues dans ce guide utilisées ne sont fournies qu'à titre d'information et peuvent être modifiées sans notification préalable. Ces informations sont correctes au moment de l'impression et le plus grand soin est apporté lors de leur rédaction afin de vous fournir des informations les plus précises possible. Cependant, Parrot S. A. ne saurait être tenu responsable, directement ou indirectement, des éventuels préjudices ou pertes de données accidentelles résultant d'une erreur ou omission au sein du présent document.
