MODE D'EMPLOI R316C ZIBRO
La marque NF garantit
la qualité de cet article
suivant les normes françaises
et Règlement de certification
de l'application NF 128
CHAUFFAGES MOBILES
À COMBUSTIBLE LIQUIDE
NF 128 02/01
CONFORME A LA NORME NF D 35-300 ET AUX SPECIFICATIONS
COMPLEMENTAIRES DEFINIES PAR LE REGLEMENT
PARTICULIER DE LA MARQUE NF 128
Principales characteristiques certifies:
- Sécurité du dispositif d'allumage
- Débit calorifique
- Efficacité des dispositifs de sécurité Stabilité
- Contrôle de la teneur en NO_X dans les produits de combustion
- Contrôle de la qualité de la combustion (absence de CO) Endurance
- Intermittence
Conseils d'utilisation et d'entretien
Se reporter à la notice jointe à l'appareil et à la plaque de sécurité sur l'appareil
Référence et numéro de lot ou de série de l'article : se reporter au produit
Pays-Bas Tél. : +31 (0) 412 694670
En cas d'insatisfaction, consultez d'abord :
En France : PVG France SARL
4, Rue Jean Sibelius, BP 185
76410 SOTTEVILLE-SOUS-LE-VAL
Tel.: 02.32.96.07.47 - Fax: 02.32.96.07.77
Si une difficulté subsistait, vous pouvez écrire au LNE
LABORATOIRE NATIONAL D'ESSAIS
Service Certification et Conformité Technique
1, Rue Gaston Boisier - 75724 Paris Cedex 15
FICHE informative
La marque NF garantit
la qualité de cet article
suivant les normes françaises
et Règlement de certification
de l'application NF 128
NF 128 02/01
CONFORME A LA NORME NF D 35-300 ET AUX SPECIFICATIONS
COMPLEMENTAIRES DEFINIES PAR LE REGLEMENT
PARTICULIER DE LA MARQUE NF 128
Principales characteristiques certifies:
- Adaptation au(x) convecteur(s) pour lesquels la mèche est revendiquée
- Débit calorifique pour ce(s) convecteur(s)
- Contrôle de la qualité de la combustion
Conseils d'utilisation et d'entretien
Se reporter à la notice jointe au convecteur et aux indications figurant sur l'emballage de la mèche.
Référence et numéro de lot ou de série de l'article : se reporter au produit
Pays-Bas Tél. : +31 (0) 412 694670
En cas d'insatisfaction, consultez d'abord :
En France: PVG France SARL - 4, Rue Jean Sibelius, B. P. 185
76410 SOTTEVILLE SOUS LE VAL - Tél.: 02.32.96.07.47 - Fax:
02.32.96.07.77
Si une difficulté subsistait, vous pouvez écrire au LNE
LABORATOIRE NATIONAL D'ESSAIS
Service Certification et Conformité Technique
1, Rue Gaston Boisier - 75724 Paris Cedex 15
Chère Madame, Cher Monsieur,
Nous vous remercions de la confiance que vous avez bien voulu témoigner à notre marque en choisissant un convecteur à pétrole Zibro Kamin. Vous venez d'acquérir un produit de qualité, qui vous donnera entière satisfaction durant de très nombreuses années. À condition, bien sûr, de respecter les consignes d'utilisation. C'est pourquoi nous vous invitons vivement à consulter ce manuel afin d'assurer à votre convecteur une durée de vie optimale.
Les produits sont garantis contre tout vice de fabrication ou de conception (hors consommables) pendant une durée de 2 ans à compter de leur date d'achat.
Nous vous souhaitons beaucoup de chaleur et de confort avec votre Zibro Kamin.
Bien cordialement,
PVG International b.v.
Service-Consommateurs
1 LISEZ PREALABEMENT LE MANUEL D'UTILISATION.
2 EN CAS DE DOUTE, CONTACTEZ VOTRE REVENDEUR.
3 POUR LIRE, DEPLIEZ LA DERNIÈRE PAGE.
Dans les grandes LIGNES
Voici, dans les grandes lignes, la marche à suivre pour utiliser votre convecteur à pétrole. Le MANUEL D'UTILISATION (page 5 et suivantes) reprend chaque étape en détail.
1 Retirez les différents emballages (voir le chapitre A, fig. A). 2 Remplissez le réservoir amovible 8 et attendez 30 minutes avant d'allumer le convecteur à pétrole (voir le chapitre B, fig. H). 3 Placez les piles dans leur logement (voir le chapitre A, fig. F). 4 Vérifiez le positionnement du brûleur ③ celui-ci doit être vertical (voir le chapitre A, fig. E). 5 Allumez le convecteur à pétrole, en appuyant vers le bas le mécanisme d'allumage (voir le chapitre C, fig. J). 6 Après allumage du convecteur, il vous faut attendre 10 à 15 minutes avant de pouvoir contrôler le convecteur fonctionne bien (voir le chapitre D). 7 Éteignez le convecteur à pétrole (voir le chapitre E).
Le remplissage du réservoir doit se faire (sécurité contre l'incendie):
- soit appareil à l'arrêt,
- soit dans un autre local que celui où est installé le chauffage,
- dans tous les cas, l'utilisateur doit vérifier la bonne fermeture de son réservoir rechargé en dehors de toute source de chaleur ou de deux nus.
- Voiture convecteur dégagera une odeur de 'neuf' en chauffant pour la première fois.
- Conservez votre combustible dans un endroit frais, à l'abri de la lumière après avoir fermé le ou les bidons avec le bouchon d'origine.
- Le combustible vieillit. Utilisez à chaque début de saison de chauffage du nouveau combustible.
- Si vous chauffez au ZIBRO Plus, vous êtes assurés d'avoir un combustible de bonne qualité et conforme à l'arrêté du 8/1/1998 relatif aux caractéristiques du combustible liquide pour appareils mobiles de chauffage.
- Si vous changez de marque et/ou de type de pétrole, vous devez d'abord vous assurer que le convecteur à pétrole consomme entièrement le combustible présent.
ÉLÉMENTS
Important
Bouton d’extinction Mécanisme
d'allumage
3 Brûleur 4 Poignée du brûleur Jauge de
combustible du
réservoir amovible
Grille Couvercle du réservoir amovible Réservoir amovible Allumeur Logement de piles
Seul un combustible approprié vous garantit un usage sûr et durable de votre convecteur.
Vous pouvez trouver le bouchon main propre à l'arrêt du convecteur. Celui-ci sert à ouvrir le bouchon du réservoir, évitant d'avoir les mains sales.
Vous trouverez ce bouchon de transport séparément dans le carton. Pour transporter le convecteur dans votre véhicule, utilisez obligatoirement le bouchon de transport. Il faut donc bien le conserver!
Aérés toujours suffisamment
Quel que soit le modèle, vous devez toujours prévoir une pièce de volume minimal afin d'utiliser le convecteur en toute sécurité, sans aération supplémentaire. Si le volume de la pièce est plus petit que celui préconisé, vous devez toujours entrebailler une fenêtre ou une porte (± 2,5 cm). Il est important que chaque pièce où l'appareil est utilisé soit munie d'une entrée d'air suffisante et d'une sortie d'air efficace (section minimale de 50 cm² pour chaque orifice). N'utilisez pas votre convecteur dans les pièces insuffisamment aérées ou situées au-dessous du niveau du sol et/ou au-dessus du niveau plus haut que 1500 mètres, ni dans les caravanes, les bateaux et les cabines de véhicules. Toute modification du système de sécurité est interdite, car dans ce cas, nous ne pourrons plus garantir le bon fonctionnement du contrôleur d'atmosphère. En cas de doute, consultez votre revendeur.
DESSUS tempéré (le 'SAFE TOP')
Le poêle est muni d'un dessus tempéré, nommé le système 'Safe top'.
Ceci permet de diminuer la température du plateau supérieur.
Si le dessus tempéré est touché par accident, ce dessus tempéré permet un risque réduit.
Attention: le plateau supérieur et la grille restent chaud.
Eviter tout contact avec la grille.
Votre convecteur a été conçu pour fonctionner avec du pétrole pur, de haute qualité et dénué d'eau, comme Zibro Plus Extra et Zibro Plus Kristal. Seuls ces combustibles vous assureront une combustion propre et optimale. Un combustible de moins bonne qualité peut se traduire par:
un dépôt de carbone excessif sur la mèche une combustion imparfaite une réduction de la durée de vie du convecteur un dégagement de fumée et/ou de mauvaise odeur un dépôt sur la grille ou le manteau
Un combustible approprié est donc essentiel pour un usage sûr et durable de votre convecteur.
Consultez toujours votre revendeur le plus proche sur le combustible approprié pour votre convecteur à pétrole.
Installation du convecteur

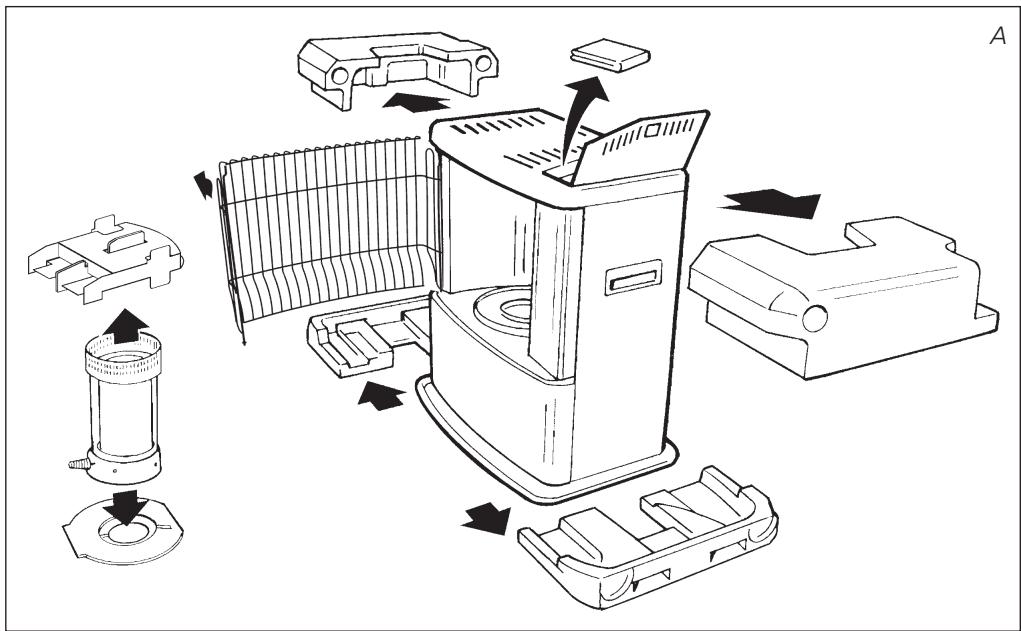

1 Retirez avec précaution votre convecteur du carton et vérifiez-en le contenu. En plus du convecteur, vous devez disposer:
d'une pompe à combustible d'un bouchon de transport d'un bouchon "ouverture main propre" du présent manuel d'utilisation
Conservez le carton et l'emballage (fig. A) à des fins d'entreposage et/ou de transport.
2. Retirez les calages de protection :
Soulevez la grille hors de la rainure (fig. B) et tirez-la vers l'avant. Retirez la cale de maintien en polystyrène au-dessus du brûleur en la poussant vers le bas et dégagez-la du convecteur (fig. C). Retirez le brûleur du convecteur et dégagez-en le matériel d'emballage présent sous le brûleur (fig. D). Remettez le brûleur en place. Le brûleur se trouve bien positionné si, à l'aide de la poignée 4, vous pouvez le déplacer sans effort légèrement à gauche et à droite (fig. E). Fermez la grille. Ouvrez le couvercle du réservoir amovible 7 et retirez la cale de carton.
3 Remplissez le réservoir amovible en suivant les instructions du chapitre B. 4 Placez les piles dans leur logement 10, situé à l'arrière du convecteur à pétrole (fig. F). Faites attention aux pôles + et -. 5 La surface du sol doit être plane. 6 Le convecteur est maintenant prêt à l'emploi.
Remplissez votre réservoir amovible dans un lieu approprié (au cas où vous renverseriez du combustible). Procédez comme suit:
Assurez-vous que le convecteur est éteint. 2 Soulevez le couvercle ⑦, dégagez le réservoir amovible ⑧ et retirez-le du convecteur (fig. G). Attention! Quelques gouttes de combustible peuvent encore s'écouler du réservoir. Posez le réservoir amovible (bouchon en haut) puis dévissez le bouchon du réservoir, à l'aide du bouchon "ouverture main propre" (fig. G1). 3 Prenez la pompe à main et introduisez le tuyau rigide dans le bidon. Veillez à ce que ce dernier soit plus haut que le réservoir amovible (fig. H). Introduisez le tuyau flexible dans l'orifice du réservoir amovible.
4 Serrez le bouton situé au-dessus de la pompe (en le tournant à droite). 5 Pressez la pompe plusieurs fois jusqu'à ce que le combustible commence à couler dans le réservoir amovible. Une fois que c'est le cas, vous n'avez plus besoin de presser la pompe. 6 Lors du remplissage, observez attentivement la jauge du niveau de combustible (fig. 1). Si celle-ci est pleine, désamorcez la pompe en desserrant le bouton situé sur la pompe (en le tournant à gauche). Ne remplissez jamais trop le réservoir, surtout si le combustible est très froid (en chauffant, le combustible se dilate). 7 Ne laissez pas le combustible encore présent dans la pompe, remettez-le dans le bidon et retirez la pompe avec soin. Vissez le bouchon du réservoir minutieusement sur le réservoir, à l'aide du bouchon "ouverture main propre". Essuyez le combustible éventuellement renversé. 8 Vérifiez que le bouchon du réservoir est bien vissé. Remettez le réservoir amovible dans le convecteur (bouchon en bas). Refermez le couvercle. Pensez à fermer votre bidon pour éviter des dépôts d'eau.
Au début, un convecteur à pétrole neuf dégage une certaine odeur. Assurez donc une aération supplémentaire ou bien allumez votre convecteur la première fois à l'extérieur de l'espace habitable.
Si vous utilisez le convecteur pour la première fois, vous devez, après avoir placé le réservoir amovible plein, attendre 30 minutes environ avant d'allumer. Cela permet à la mèche de s'imbiber de combustible. Procédez de la même manière lors d'un changement de mèche.
Allumez toujours le convecteur en vous servant de son allumage électrique. N'utilisez jamais d'allumettes ou de briquet.
Procédez comme suit:
1 Poussez sans forcer le mécanisme d'allumage 2 vers le bas jusqu'à l'allumage (fig. J). En procédant ainsi, vous mettez le dispositif de sécurité en marche. 2 Dès que vous apercevez une flamme au-dessous du brûleur ③, vous pouvez relâcher le mécanisme d'allumage. La coulisse supérieure reprendra sa position initiale.
Après allumage du convecteur, vérifie toujours que le brûleur ③ est bien vertical en le bougeant légèrement à l'aide de la poignée ④ vers la gauche et vers la droite (fig. E). Cela doit s'effectuer sans forcer. Si le brûleur est mal positionné, il se formera de la fumée et de la suie.
Après allumage du convecteur, il vous faut attendre 10 à 15 minutes avant de pouvoir contrôler si le convecteur fonctionne bien. Attendez que la flamme soit visible dans le cylindre en verre. Une flamme trop haute peut provoquer la formation de fumée et de suie alors qu'une flamme trop basse entraîne la formation d'odeur et d'usure de la mèche. Les hauteurs maximale et minimale autorisées pour votre flamme sont indiquées (fig. M).
L'allumeur est défectueux.
Les causes possibles d'une combustion faible :
trop peu de combustible (remplissez le réservoir) combustible de mauvaise qualité (consultez votre revendeur) trop peu d'aération (entrouillez une fenêtre ou une porte) usure de la mèche (consultez votre revendeur, ou changez la mèche, voir chapitre L)
Ce poêle est équipé d'un système de sécurité qui éteint le poêle lorsque vous soulevez le réservoir de rechange plus de 5 secondes pour le retirer. Pour rallumer le poêle, replacer le réservoir et suivre les instructions indiquées dans le chapitre C.
Appuyez sur le bouton d'extinction ①. La flamme s'éteindra après quelques instants.
Si vous n'arrivez pas à remédier à une panne à l'aide des instructions ci-dessous, vous devez contacter votre revendeur.
L'allumage NE MARCHE PAS.
Les piles ne sont pas bien placées dans leur logement. Vérifiez (fig. F). Les piles ne sont pas assez puissantes pour l'allumage. Changez-les (fig. F). Le convecteur a entièrement consommé son combustible ou bien la mèche a été changée. Après avoir remis le réservoir amovible plein en place, attendez 30 minutes avant d'allumer. Vous avez poussé le mécanisme d'allumage ② trop fort vers le bas. Poussez moins fort (chapitre C). L'allumeur 9 est défectueux. Consultez notre revendeur.
FLAMME instable et/ou SUIE et/ou ODEUR.
Le brûleur n'est pas correctement placé. Mettez-le bien droit à l'aide de la poignée 4 jusqu'à ce que vous puissiez le bouger facilement légèrement à gauche et à droite. La hauteur de flamme n'est pas correcte. Voir les instructions du chapitre D et consulter votre revendeur. Vous utilisez un combustible usagé. Commencez chaque saison froide avec un combustible neuf. Vous utilisez un combustible inadapté. Voir LE COMBUSTIBLE APPROPRIÉ. De la poussière s'est accumulée en dessous du convecteur. Consultez votre revendeur.
Le convecteur s'eteint lentement.
Le réservoir amovible est vide. Voir le chapitre B. Il y a de l'eau dans le filtre. Séchez le filtre (chapitre G, fig. K). Il y a de l'eau dans le réservoir inférieur. Consultez votre revendeur. Le haut de la mèche s'est durci. Le convecteur doit consommer tout son combustible (chapitre G). Utilisez le propre combustible. Vous utilisez un combustible usagé. Commencez chaque saison froide avec un combustible neuf.
Le convecteur BRULE toujours faiblement.
La mèche est trop BASSE. Consultez votre revendeur. Le convecteur a consommé pratiquement tout le combustible avant d'être de nouveau rempli. Après avoir placé le réservoir amovible plein, attendez 30 minutes avant d'allumer. Vous utilisez un combustible usagé ou inadapté. Voir LE COMBUSTIBLE APPROPRIÉ La pierre est insuffisamment aérée. Ouvrez largement une fenêtre ou porte pendant quelques temps, puis laissez-la entrebâillée.
Le convecteur BRULE TROP FORT.
Votre utilise un combustible inadapté, trop volatil. Voir LE COMBUSTIBLE APPROPRIÉ. La mèche est trop élevée.
Consultez votre revendeur.
Gà PROPOS de l'entretien
Votre convecteur exige peu d'entretien. Mais vous devez essuyer la poussière et les taches au moyen d'un chiffon sec. À défaut de quoi, des taches tenaces peuvent se former. Normalement, deux éléments sont sujets à l'usure:
1. La mèche
Pour prolonger la durée de vie de la mèche, vous devez laisser de temps à autre le convecteur consommer entièrement son combustible (jusqu'à ce qu'il s'éteigne de lui-même). Procédez ainsi lorsque vous constatez que la flamme devient faible. En consommant totalement son combustible, le convecteur dégage une odeur. Il vous est donc conseillé de le faire à l'extérieur de l'espace habitable.
2. L'allumeur
La durée de vie de l'allumeur sera prolongée si vous l'utilisez correctement. Changez les piles à temps et poussez le mécanisme d'allumage vers le bas sans forcer. Si le filament est rompu, l'allumeur doit être remplacé.
Le filtre combustible
Vérifiez aussi régulièrement le filtre à combustible:
Enlevez le réservoir amovible ⑧ hors du convecteur puis retirez le filtre à combustible (fig. K). Ayez un chiffon à portée de main pour essuyer le combustible restant. Retirez le filtre à combustible et nettoyez-le avec du pétrole ou à l'aide d'une soufflette (ne nettoyez jamais à l'eau!) Remettez le filtre à combustible en place dans le convecteur.
L'allumeur.
Le filtre combustible
Entreposage (fin de la SAISON)
À la fin de la saison, nous vous conseillons de faire en sorte que le convecteur consomme la totalité de son combustible puis de l'entreposer dans de bonnes conditions. Veuillez suivre les instructions suivantes:
1 Allumez le convecteur à l'extérieur de l'espace habitable et laissez-le consommer entièrement son combustible. 2 Laissez le convecteur refroidir. 3 Nettoyez le convecteur à l'aide d'un chiffon sec. 4 Retirez les piles du convecteur 10 et conservez-les dans un endroit sec. 5 Nettoyez le filtre à combustible (voir chapitre G). 6 Rangez le convecteur dans un lieu sans poussière, si possible en utilisant l'emballage d'origine. Vous ne pourrez pas conserver le combustible restant pour la saison suivante. Allumez le convecteur et laissez-le consommer entièrement son combustible. Ne jetez pas le combustible n'importe où. Observez les règles en vigueur dans votre commune concernant les déchets chimiques. En tout cas, commencez la nouvelle saison avec du combustible neuf. Lorsque vous réutilisez votre convecteur, suivez les instructions de nouveau (du chapitre A).
Transport
Afin d'éviter les fuites de combustible durant le transport du convecteur, vous devez prendre les précautions suivantes:
1 Laissez le convecteur refroidir. 2 Retirez le réservoir amovible du convecteur et retirez le filtre à combustible (fig. K). Ce dernier peut goutter un peu; gardez un chiffon à portée de main. Conservez le filtre et le réservoir amovible indépendamment du convecteur. 3 Mettez le bouchon de transport à la place du filtre à combustible (fig. L) et serrez-le bien. 4 Transportez le convecteur toujours en position verticale.
Le filtre combustible
bouchon de transport
J SPECIFICATIONS TECHNIQUES
| Allumage | électrique | |
| Combustible | Combustible liquide pour apparèils | |
| mobiles de chauffage (Arrêté du 8/1/1998) | ||
| Puisance calorifique max. | 250 g/h | 3000 Watt |
| Conseiller pour des pièces normalement airées (m3)** | minimum 85 | maximum 110 |
| Volume minimal àCHAffer par heures d'utilisation pour des pièces sans renouvellement de l'air (m3)** | 46 | |
| Consommation de combustible (l/heure)* | 0,313 | |
| Consommation de combustible (g/heure)* | 250 | |
| Autonomie du réservoir (heures) | minimum 13,0 | |
| Contenance du réservoir amovible (litres) | 4 | |
| Poids (kg) | 9,0 | |
| Dimensions (mm) | largeur | 428 |
| (plateau inférieur compris) | profondeur | 295 |
| hauteur | 513 | |
| Accessoires | pompe à main | |
| bouchon de transport | ||
| Piles | 2x R20kG, MN 1300, 1,5V, size D | |
| Type mêche | F | |
- En cas de réglage en position maximale. Ces valeurs sont données à titre indicatif.
Le marquage CE correspond à la conformité aux normes EN55014 (1993) et EN50082-1 (1992)
Votre convecteur est couvert par une garantie de 2 ans à compter de la date d'achat. Durant cette période, tous les vices de fabrication ou de conception seront réparés gratuitement. De plus, les règles suivantes s'appliquent :
1 Nous rejetons expressément toute autre demande d'indemnisation, y compris en cas de préjudice indirect. 2 La réparation ou le changement de pièces effectués dans la période de garantie n’entraîne pas la reconduction de la garantie. 3 La garantie ne s’applique pas dans les cas suivants : modifications apportées au convecteur, usage de pièces non d'origine, réparations du convecteur effectuées par des tiers. 4 Les pièces sujettes à l'usure normale, comme la mèche, l'allumeur et la pompe à main ne sont pas couvertes par la garantie. 5 La garantie s’applique uniquement si vous présentez le bon d'achat d'origine, daté et ne portant pas de modifications.
6 La garantie ne s'applique pas en cas de dommage occasionné par des manipulations non conformes au manuel d'utilisation, par une négligence ou par l'usage de combustible non approprié ou usage. Un combustible non approprié peut même être dangereux*. 7 Les frais d'expédition et les risques liés à l'envoi du convecteur ou de ses pièces sont toujours à la charge de l'acheteur.
En cas de problème, consultez le manuel d'utilisation. Si le problème persiste, consultez votre revendeur.
- Les matières hautement inflammables, par exemple, peuvent produire une combustion incontrôlable avec, pour conséquence, un jaillissement des flammes. Dans ce cas, n'essayez pas de déplacer le convecteur mais éteignez-le immédiatement (voir le chapitre E). En cas d'urgence, vous pouvez utiliser un extincteur mais uniquement du type B: extincteur à acide carbonique ou à poudre.

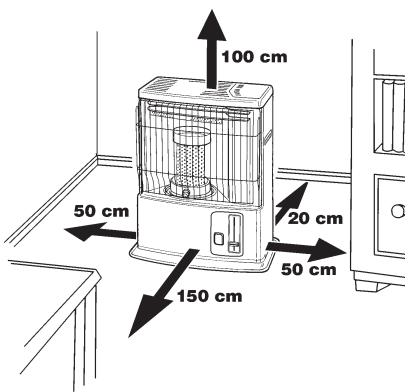

10 Conseils pour un usage en toute sécurité
1 Attirez l'attention des enfants sur la présence d'un convecteur en combustion. 2 Ne déplacez pas le convecteur lorsqu'il chauffe ou s'il est encore brûlant. Dans ces conditions, il ne faut pas ajouter du combustible ni entreprendre l'entretien du convecteur. 3 Placez l'avant du convecteur à au moins 1,5 mètre du mur, des rideaux et des meubles. 4 N'utilisez pas le convecteur dans des pièces poussiéreuses ni dans des endroits à fort courant d'air. Dans ces deux cas, la combustion ne sera pas optimale. 5 Éteignez le convecteur avant de sortir ou d'aller vous coucher. 6 Conservez le combustible exclusivement dans des réservoirs et bidons adaptés. 7 Veillez à ce que le combustible ne soit pas exposé à la chaleur ou à des écarts de température extrêmes. Conservez le combustible toujours dans un endroit frais, sec et sombre (la lumière solaire dégrade la qualité du combustible). 8 N'utilisez jamais le convecteur dans des endroits où des gaz, solvants ou vapeurs nocives (par exemple: gaz d'échappement ou vapeurs de peinture) peuvent être présents. 9 Le plateau supérieur et la grille devant deviennent chauds. Le poêle ne doit jamais être couvert (risque d'incendie). Il faut éviter tout contact avec le plateau supérieur et la grille. 10 Aérez toujours suffisamment.
Le changement de la mèche
AVANT DE COMMENCER A CHANGER LA MECHE, LE CONVECTEUR DOIT ETRE ETEINT ET TOTALEMENT REFROIDJI.
1 Ouvrez le couvercle de réservoir et retirez le réservoir amovible du convecteur. 2 Retirez les piles du logement de piles. 3 Vérifiez si les deux tiges d'allumage sont en position haute. Puis enlevez les deux embouts en tirant. 4 Soulevez la grille hors de la rainure et tirez-la vers l'avant. Otez le brûleur du convecteur. Fermez la grille. 5 Dévissez les trois vis situées en bas du manteau du convecteur. Tirez le manteau légèrement vers l'avant puis dégagez-le du socle. Dévissez les vis papillons. 6 Soulevez le support du brûleur de manière à ce que la mèche soit visible. Posez le support de brûleur près du convecteur. (Veillez à ce que le câblage ne se détache pas). 7 Poussez la tige inférieure vers le bas de manière à ce que le mécanisme de mèche se trouve dans la position la plus élevée. 8 Tournez l'anneau-mèche (avec la mèche) le plus possible dans le sens inverse des aiguilles d'une montre jusqu'à ce qu'il se détache puis dégagez-le du convecteur. 9 Retirez la mèche de l'anneau-mèche.
10 Placez la mèche neuve dans l'anneau-mèche et enfoncez fermement les broches de mèche dans les trous de l'anneau-mèche. 11 Remettez l'anneau-mèche (avec la mèche) en place en enfonçant les deux grandes broches situées à l'extérieur du support dans la rainure du mécanisme de mèche. Puis tournez l'anneau-mèche dans le sens des aiguilles d'une montre jusqu'à ce qu'il soit bien fixé. 12 Remettez le support de brûleur en place. 13 Serrez manuellement les vis papillons. 14 Vérifiez le fonctionnement du mécanisme de mèche en poussant le bouton inférieur vers le bas et poussez le bouton d'extinction. Répétez cette opération un certain nombre de fois. 15 Vérifiez le fonctionnement du mécanisme de renversement en poussant entièrement la tige inférieure vers le bas et en basculant le plomb. 16 Remettez le manteau en place et serrez les trois vis. Remettez ensuite le brûleur en place. Vérifiez si ce dernier se trouve bien en place en le déplaçant un peu à gauche et à droite avec la poignée. Fermez la grille. 17 Remettez en place le réservoir amovible rempli. 18 Placez les piles dans le logement de piles (faites attention aux pôles + et -). Après avoir placé le réservoir amovible et les piles, vous devez attendre 1 heures avant d'allumer le convecteur.
