MANUALE UTENTE R316C ZIBRO

Resistencia con filamento parte

NO SE LOGRA ENCENDER LA ESTUFA.

Ci congratuliamo con Lei per l'acquisto di una Zibro Kamin, il marchio principale fra le stufe portatili. Lei ha acquistato un prodotto di qualità, da cui trarrà grande soddisfazione per molti anni, naturalmente sempre a patto che Lei adoperi la stufa in modo corretto. Per tale motivo, al fine di garantire la massima durata delle stufe portatili, Le consigliamo di leggere con attenzione le istruzioni prima dell'uso.

A nome del fabbricante Le offriamo 24 mesi di garanzia per tutti i danni imputabili alla produzione o al materiale.

Le auguriamo molto calore e comfort con la Sua Zibro Kamin.

Cordiali saluti,

PVG International b.v.

Servizio clienti

1 LEGGERE DAPPRIMA LE ISTRUZIONI D'USO.

2 IN CASO DI DUBBIO, RIVOLGERSI AL RIVENDITORE.

3 PRIMA DI PROCEDURE ALLA LETTURA, SPIEGARE COMPLETAMENTE L'ULTIMA PAGINA.

OSSERVAZIONISULL'USO GENERALE

Qu di seguito vengono descripte in generale le operazioni da compiere per l'uso delle stufe portatili. Per maggiori dettagli si prega di fare riferimento alle istruzioni d'uso (da pagina 53 in poi).

1 Togliere tutti i materiali dell'imballaggio (cfr. capitolo A, fig. A).
2 Riempire il serbatoio estrabile 8 ed attendere 30 minuti prima di accendere la stufa (cfr. capitolo B, fig. H).
3 Porre le batterie dello scomparto (cfr. capitolo A, fig. F).
4 Controllare che la camera di combustione ③ sua in posizione eretta (cfr. capitolo A, fig. E).
5 Accendere la stufa premendo entrambi i tasti di accensione 2.
verso il basso (cfr. capitolo C, fig. J).
6 Dop l'accensione occorono circa 10/15 minuti prima che si possa controllare se la stufa funziona bene (cfr. capitolo D).
7 Specnere la stufa (cfr. capitolo E).

• La prima volta, durante la combustione, la stufaavra quei qual particolare odore di 'nuovo'.
• Conservare il combustibile in un luogo buio ed asciutto.
• Il combustibile invecchia. Cominciare agli stagione fredda con nuovo combustibile.
• Quando si fa uso di Zibro Plus, si è sicuri di utilizzato combustibile di qualità.
• Se si passa ad un'altramarca o tipo di petrolio,farebruciardapprima la stufafino a che non vi è più traccia del vecchio combustibile.

COMPONENTI PRINCIPALI

Pulsante di spegnimento
Tasti di accensione
3 Camera di combustione
4 Maniglia della camera di combustione
5 Indicatore del combustibile nel serbatoio estrabile
6 Griglia
Sportellino del serbatoio estrabile
Serbatoio estraibile
9 Resistenza
10 Scomparto batterie

Solo con il combustibile giusto si è sicuri di un uso sicuro, efficiente e可供e la stufa.

Il cappuccio del tappo del serbatoio si trova sul retro della stufa. Impedisce di sporcarsi quando si après il serbatoio del combustile.

Questo tappodistrasporto siti trova nella scatola. Serve pertrasportare la stufasenza problemi日后l'uso.Conservare concura!

OSSERVAZIONI GENERALI

VENTILARE SEMPRE SUFFICIENTE

Per anni modello occorre uno spazio minimo in cui la stufa può essere usata in modo sicuro, perché che sia necessaria una ventilazione supplementare (cfr. capitolo J). Se lo spazio è più piccolo di quello indicato, occorre sempre aprire leggermente una finestra o una porta ( ± 2,5 cm). Questo valeanche per locali molto isolati o senza ventilazione e/o situati al di sopra dei 1500 metri. In caso di ventilazione (ovvero, ossigeno) insufficiente, la stufa si spegne automaticamente. Non usare la stufa portatile in cantina o altri spazi sotterranei.

IL "SAFE TOP"

La stufa è provvista di un "safe top". Questo fa diminuire il calore del tettuccio. InQL, la parte superiore della stufa. Attenzione: il tettuccio diventa più molto caldo.

Evitare dunque agli contatto con il tettuccio e la griglia.

IL COMBUSTIBLE GIUSTO

La stufa portatile è stata progettata per l'uso di un petrolio di alta qualità, puro, alla acqua, come Zibro Plus, che assicura una combustione pulita ed ottimale. Un combustibile di qualità inferiore può essere seguenti problemi:

ecessivo accumulo di catrame sullo stoppino
combustione insufficiente
durata limitata della stufa
fumo e/o cattivo odore
accumulo di colore bianco sulla griglia o sul rivestimento.

Il combustibile giusto è quando essenziale per un uso sicuro, efficiente e confortevole della stufa.

Consultare sempre il rivenditore a Lei più vicino per la scelta del combustibile adatto alla stufa.

ISTRUZIONI D'USO

A INSTALLAZIONE DELLA STUFA

1 Estrarre con cautela la stufa alla scatola e controllare il contentuto. Oltre alla stufa, devono essere presenti i seguenti componenti:

• una pompa a sifone per il combustibile
  un tappo per il trasporto
  un cappuccio del tappo del serbatoio
  le istruzioni d'uso

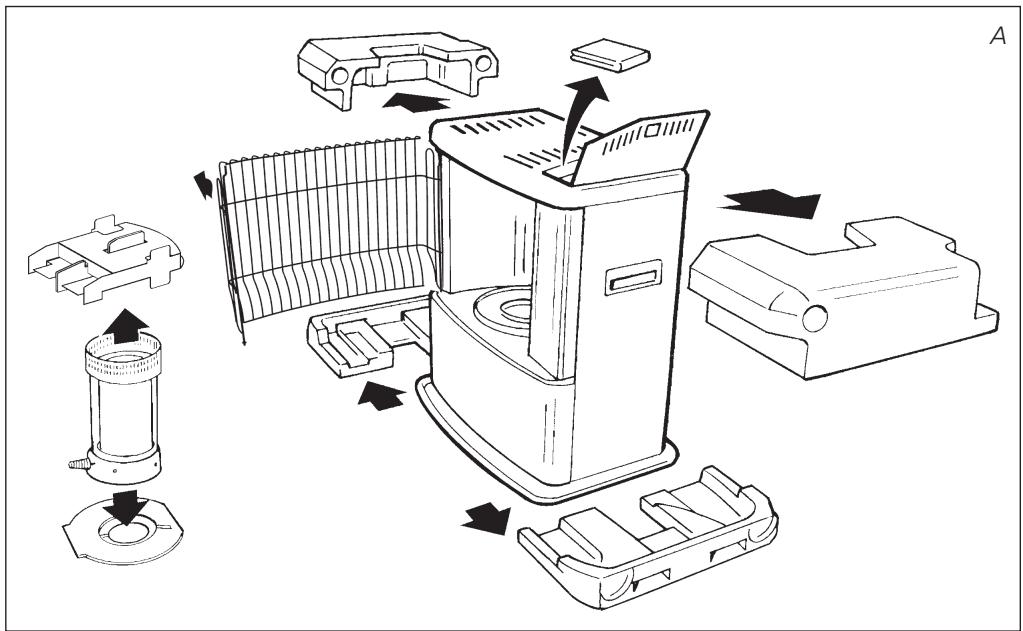

Conservare la scatola ed il materiale d'imballaggio (fig. A) per l'immagazzinaggio e/o il trasporto.

2 Togliere il resto del materiale d'imballaggio:

Sollevare la griglia dall'incastro (fig. B) e tirarla in avanti.
Togliere il materiale d'imballaggio sopra alla camera di combustione (fig. C).
Togliere la camera di combustione alla stufa. Rimuovere il materiale d'imballaggio sottostante (fig. D).
Porre la camera di combustione di nuovo nella sua sede. Essa è posizionata correttamente se vuò essere spostata con la maniglia 4 leggermente verso sinistra e verso destra (fig. E). Chiudere la griglia.
Apire lo sportellino del serbatoio estrabile ⑦ e togliere il pezzo di cartone.

3 Riempire il serbatoio estrabile come indicate nel capitolo B.
4 Porre le batterie nell'apposto scomparto 10 sul lato posteriore della stufa (fig. F). Fare attentione ai poli + e -.
5 Il pavimento deve essere robusto e perfettamente piano.
6 Adesso la stufa è pratica per l'uso.

B RIFORNIMENTO DEL COMBUSTIBLE

Non riempire il serbatoio estraibile nello spazio abitativo, ma in un luogo più adatto (una parte di combustibile più sempre fuoriscire). Compiere le seguenti operazioni:

1 Assicurarsi che la stufa sia spenta.
2 Aprire lo sportellino 7 ed estrarre il serbatoio 8 alla stufa (fig. G). Attenzione: il serbatoio può rilasciare quale goccia. Appoggiare detto serbatoio (con il tappo in alto) e svitare il tappo con l'ausilio del relative cappuccio (fig. G1).

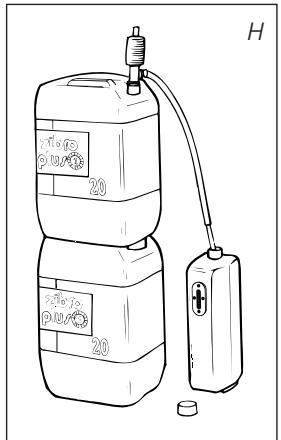

3 Prendere la pompa a sifone per il combustibile ed inserire il tubo liscio, più rigido, nella tanica. Assicurarsi che questa sia più in alto rispetto al serbatoio estrabile (fig. H). Il tubo flessibile nervato deve essere inserito nell'apertura del serbatoio estrabile.
4 Chiudere la valvola che si trova sopra la pompa (girare verso destra).
5 Premere alcune volte la pompa, fino a che il combustibile non comincía a scorrere nel serbatoio estrabile. In seguito, non occorre più premere.
6 Durante il riformamento,fare attenzione all'indicatore del combustibile nel serbatoio estrabile 5 (fig. l).Se questo è piano, interrompere il riformamento svitando (verso sinistra) la valvola sopra la pompa.Non riempire mai troppo il serbatoio,soprattutto se il combustibile è molto freddo (il combustibile riscaldandosi,si espande e tende a fuoriuscire).
7 Lasciare scorrere di nuovo il combustibile ancora presente nella pompa verso la tanica e rimuovere la pompa facendo molta attenzione. Avvitare bene il tappo sul serbatoio con l'ausilio del relativo cappuccio, che, dopo l'uso, cui èssere fissato di nuovo sul retro della stufa. Ascugare eventuali traccce di combustibile.
8 Controllare che il tappo del serbatoio sia diritto e ben avvitato. Porre nuovamente il serbatoio estraibile nella stufa (con il tappo verso il basso). Chiudere lo sportellino.

Una stufa nuova provoca sempre all'inizio un odore particolare. Per tale motivo, assicurarsi che vi sia una ventilazione più che sufficiente, oppure accendere la stufa la prima volta al di fuori dello spazio abitativo.

Quando si usa la stufa per la prima volta, riempire il serbatoio estraibile di combustibile ed attendere circa 30 minuti prima di accenderla. In quello modo lo stoppino più impregnarsi di combustibile. Ciò valeanche più che la stufa ha bruciato fino a vuotarsi e dopo la sostituzione dello stoppino.

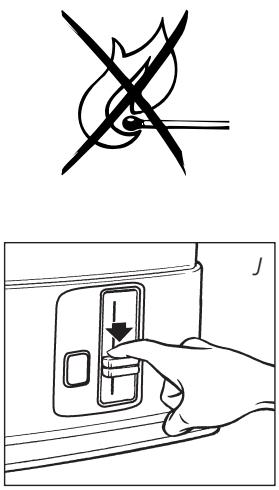

Accendere sempre la stufa con l'aiuto della resistenza d'accensione.

Non usare mai fiammiferi o ascendini.

Compiere le seguenti operazioni:

1 Premete leggermente i tasti di accensione 2 verso il basso. (fig. J) In tal modo si inseriràanche ilsystema di sicurezza antiribaltamento.
2 Non appena scaturirà la fiamma nella camera di combustione 3, rilasciate il tasto d'accensione. Dop o l tasto superiore ritornera nella posizione originale.

Dopo l'accensione della stufa controllingare sempre che la camera di combustione 3 sua nella posizione corretta, spostandola con la maniglia 4 leggermente verso sinistra e destra (fig. E). Questo movimento deve avenire alla intoppi. Se la camera di combustione non si trova nella posizione corretta, si avranno fumo e fuliggine.

Dopo l'accensione, occorre attendere 10-15 minuti prima che si possa controllare se la stufa funziona bene. Una fiamma troppo alla cui provocare fumo e fuliggine, nella una fiamma troppo bassa cui provocare cattivi odori. Nella pagina accanto al pieghevole si cui vedere il limite minimo e massimo della fiamma (fig. M).

I motivi per cui la combustione della stufa non è perfetta, potrebbero essere i seguenti:

combustibile insufficiente (riempire il serbatoio)
combustibile di cattiva qualità (consultare il rivenditore)
ventilazione insufficiente (apire leggermente una porta o una finestra)
stoppino consumato (consultare il rivenditore oppure sostituire lo stoppino: cfr capitolo L)

Questa stufa è dotata di un sistema di sicurezza che ne assicura lo spegnimento qualora trascorrano più di 5 secondi dal momento in cui viene estratto il serbatoio. Per accendere di nuovo la stufa è necessario insere il serbatoio di ricambio nel'apposto spazio e seguire le istruzioni indicate nel capitolo C.

E SPEGNIMENTO DELLA STUFA

Premete il pulsante di spegnimento ①. Dopo un po'la fiamma si spegne.

F GUASTI, CAUSE E SOLUZIONI

Se non si riesce a risolverve un guasto con l'aiuto delleindicazioni riportate qui di seguito, occorre rivolgersi direttamente al rivenditore della stufa.

resistenza interrotta

NON SI RIESCE AD ACCENDERE LA STUFA.

Le batterie non sono installate correttamente nella scomparto. Controllare (fig. F).
Le batterie non hanno più una carica sufficiente per l'accensione. Sostituirle (fig. F).
La stufa non ha più combustibile oppure lo stoppino deve essere sostituito. Dop o aver installato il serbatoio estrabile piano, attendere 30 minuti prima di procedere all'accensione.
I tasti di accensione 2 vengono premuti troppo energicamente verso il basso. Premere con meno forza (capitolo C).
La resistenza 9 é difettosa. Consultare il rivenditore.

FIAMMA INCOSTANTE E/O FULIGGINE E/O CATTIVO ODORE.

La camera di combustione ③ non è stata installata correttamente.

Correggerne la posizione con la maniglia 4, fino a spostarla lavoramente verso sinistra e verso destra.

L'altezza della fiamma non è ottimale.

Vedere capitolo D e rivolgeteVi al vostro rivenditore.

Il combustibile è vecchio.

Cominciare agli stagione fredda con nuovo combustibile.

Si fa uso del combustibile sbagliato.

Cfr. IL COMBUSTIBLE GIUSTO (cfr. capitolo 'Osservazioni generali').

All'interno della la stufa si ha un accumulo di polvere.

Rivolgersi al rivenditore.

LA STUFA SI SPEGNE LENTAMENTE.

Il serbatoio estraiabile è vuoto.

Cfr. il capitolo B.

Nel filtrvo iè dell'acqua.

Asciugare il filtro (capitolo G, fig. K).

Nel serbatoio inferiore vi è dell'acqua.

Rivolgersi al rivenditore.

Lo stoppino è indurito sulla parte superiore.

Fare bruciare la stufa fino a che non vi è più combustibile (capitolo G). Usare il combustibile giusto.

Si fa uso di combustibile vecchio.

Cominciare agli stagione fredda con combustibile nuovo.

LA STUFA CONTINUA A BRUCIARE AL MINIMO.

Lo stoppino è troppo basso.

Rivolgersi al rivenditore.

Prima del rifornimento la stufa doveva aver finito quasi tutto il combustibile.

Riempire il serbatoio estraibile di combustibile ed attendere 30 minuti prima di procedere all'accensione.

Si fa uso di combustibile vecchio o del tipo sbagliato.

Cfr. IL COMBUSTIBLE GIUSTO (cfr. capitolo 'Osservazioni generali').

Il locale non ha una ventilazione sufficiente.

Spalancare per quale minuto una finestra o una porta e poi lasciarle leggermente aperte.

L'ALTEZZA DELLE FIAMME DURANTE LA COMBUSTIONE É TROPPPO ALTA.

Si fa uso di un combustibile sbagliato, troppo volatile.

Cfr. IL COMBUSTIBLE GIUSTO (cfr. capitolo 'Osservazioni generali').

Lo stoppino è troppo alto.

Rivolgersi al rivenditore.

G LA MANUTENZIONE

La stufa richiede una manutenzione minima. Tuttavia, occorre eliminare periodicamente polvere e sporco con un panno umido, onde evitare la formazione di macchie difficili da rimuovere. Normalmente sono solo due le parti che si consumano.

La resistenza

1. LO STOPPING

Per prolungare la durata dello stoppino, soprattutto quando sinota che la fiamma diventa più debole, occorre agli tanto tenere accesa la stufa fino ad esaurimento del combustibile (fino a che non si spegne da sola). Cosi facendo può darsi che la stufa faccia cattivo odore; per quello si consiglia di compiere quest'operazione al di fuori dello spazio abitativo.

2. LA RESISTENZA

La resistenza dura di più se la accendete correttamente.

Sostituite le pile in tempo e state attenti a non premere troppo energicamente i tasti verso il basso. Quando la resistenza è difettosa, delve essere sostituita.

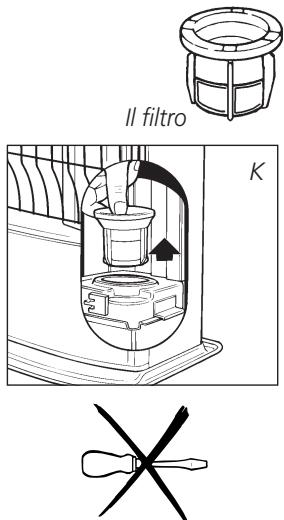

IL Filtro

Controllare periodicamenteanche il filtrodel carburante:

Togliere il serbatoio estrabile e il filtro alla stufa (fig. K). Poiché possono cadere alcune gocce di carburante, tenere un panno a portata di mano. Picchiettare il filtrlo su una superficie rigida, tenendolo capovolto, per togliere lo sporco (non pulirlo mai con acqua). Riporre il filtrro nella stufa.

L'utente non deve rimuovere da solo le parti della stufa. Per un'eventuale riparazione contattare sempre il rivenditore.

Prima di procedere alla manutenzione lasciare raffreddare la stufa.

H IMMAGAZZINAGGIO (FINE DELLA STAGIONE FREDDA)

Alla fine della stagione fredda si consiglia di tenere accesa la stufa facendo in modo che si esaurisce tutto il combustibile inessa presente e poi di immagazzinarla in un luogo sicuro. A tale proposito compiere le seguenti operazioni:

1 Accendere la stufa al di fuori dello spazio abitativo e lasciarla bruciare sono ad esaurimento del combustibile.
2 Lasciare raffreddare la stufa.
3 Pulire la stufa con un panno umido ed asciugarla con un panno asciutto.
4 Togliere le batterie alla stufa 10 e conservarle in un luogo asciutto.
5 Pulire il filtro (cfr. capitolo G).

tppo per il trasporto

6 Conservare la stufa in un luogo senza polvere, facendo possibilmente uso dell'imballaggio originale. Il combustibile rimasto non può essere più utilizzato per la stagione successiva. Qualora rimanga del combustibile, non gettarlo via, ma smaltirlo conformamente alla vigente legislazione locale per i rifiuti chimici di piccole dimensioni. Comincare in agli caso la nuova stagione fredda con del combustibile nuovo. quando si riaccende la stufa, seguire nuo vamente le istruzioni (come riportate a partire dal capitolo A).

TRASPORTO

Per evitare che la stufa perda combustibile durante il trasporto, occorre prendere le seguenti precauzioni:

1 Lasciare raffreddare la stufa.

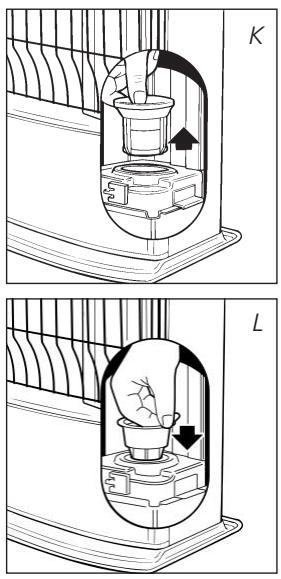

2 Togliere il serbatoio estraibile ⑧ nella stufa e rimuovere il filtrlo del combustibile (fig. K). Questo può perdere quale goccia di combustibile; tenere un panno a portata di mano. Conservare il filtrro ed il serbatoio estraibile al di fuori della stufa.
3 Mettere il tappo per il trasporto al posto del filtrro (fig. L) e premerlo bene.
4 Trasportare la stufa sempre in posizione eretta.

J SPECIFICHE

Accensione	elettrica	Dimensioni (mm)	larghezza	428
Combustibile	petrolio	(con piastra inferiore)	profondità	295
Capacità (kW)*	3,0		altezza	513
Spazio riscaldabile (m3)**	85-110	Accessori pompa a sifone per il combustibile
Consumo di combustibile (l/ora)*	0,313	tappo per il trasporto
Consumo di combustibile (g/ora)*	250	Cappuccio del tappo
Autonomia (ora)*	13	Batterie necessarie	2x R20kG, MN 1300
Capacità serbatoio estraibile (litri)	4,0		1,5V, size D
Peso (kg)	9,0	Tipodi di stoppino	F

• Con regolazione al massimo ** valori riportati sono indicativi

K CONDITIONI DELLA GARANZIA

La stufa ha una garanzia di 24 mesi a partire alla data d'acquisto. Entro quello periodo tutti i guasti imputabili ai materiali ed alla produzione vengono riparati Gratisamente. Le condizioni sono le seguenti:

1 La PVG International rifiuta escludamente tutti gli accordi relativi a rimborso dei danni, compreso il rimborso di danni sorti in seguito a guasti.
2 La riparazione o la sostituzione delle parti entro il termine di garanzia non implica un prolongamento della garanzia stessa.

3 La garanzia viene considerata nulla qualora siano state apportate delle modifiche, qualora siano state montate delle parti non originali o qualora siano state effettuate delle riparazioni alla stufa da parte di terzi.
4 Le parti normalmente sottoposte ad usura, la resistenza, lo stoppino e la pompa a sifone per il combustibile, non sono comprese nella garanzia.
5 La garanzia vale esclusivamente se l'utente è in possesso della ricevuta d'acquisto originale, datata, alla quale non siano state apportate modifiche o correzioni.
6 La garanzia viene considerata nulla in caso di danni sorti in seguito ad azioni non conformi alle istruzioni d'uso, in seguito a negligenza ed in seguito all'uso di combustibile del tipo sbagliato o vecchio. L'uso di combustibile sbagliato può essere costituire un pericolo*.
7 Le spese di spedizione ed i rischi che la spedizione della stufa o delle parti comportano sono sempre a carico dell'acquirente.

Per prevenir spese inutili, si consiglia dapprima di consultare conattenzione le istruzioni d'uso. Qualora queste non offrano alcuna soluzione al problema, portare la stufa dal rivenditore per la riparazione.

• Le sostanje altamente infiammabili sono portare ad una combustione non controllabile, con fiamme pericolose comme conseguenza. In tal caso, non cercare di spostare la stufa, ma spegnerla immediatamente (cfr. capitolo E). In caso d'emergenza si può fare uso di un estintore, esclusivamente del tipo B: estintore a polvere o ad acido carbonico.

10 CONSIGLI PER UN USO SICURO

1 Richiamare sempre l'attenzione dei bambini sui pericoli di una stufa accesa.
2 Non spostare la stufa se esta è accesa o se è ancora calda. In tal caso, non riempirla di combustibile e non eseguire la manutenzione.

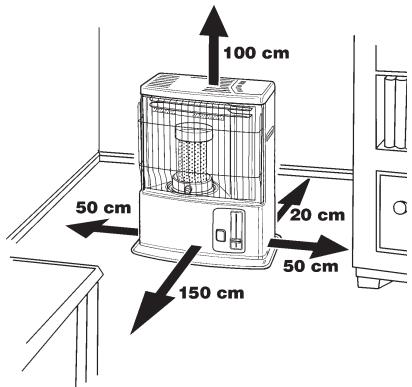

3 Porre la parte anteriore della stufa ad una distance minima di 1,5 metri da pareti, tende o mobili. Mantenere libero lo spazio sopra la stufa.
4 Non usare la stufa né in ambienti polverosi, né in ambienti esposti alle correnti d'aria. In entrambi i casa la stufa non raggiungerà una combustione ottimale.
5 Specnere la stufa prima di uscire o prima di andare a fatto.
6 Conservare e trasportare il combustibile nei contentitori apposti.
7 Assicurarsi che il combustibile non sia esposto a fonti di calore o a forti escursioni termiche. Conservare sempre il combustibile in un luogo fresco, secco ed asciutto (la luce del sole ne intacca la qualità).
8 Non usare mai la stufa in luoghi dove possono essere presenti gas o vapori pericolosi (ad esempio, gas di scarico o vapori di vernici).
9 La parte superiore della stufa diventa molto calda. La stufa non può essere coperto (pericolo d'incendio). Evitare agli contatto con il tettuccio e la griglia.
10 Assicurarsi sempre che la ventilazione sia sufficiente.

SOSTITUZIONE DELLO STOPPINO

L PRIMA DI PROCEDURE ALLA SOSTITUZIONE DELLO STOPPINO, LA STUFA DEVE ESSERE SPENTA E COMPLETAMENTE FREDDA.

1 Aprire lo sportellino del serbatoio e togliere il serbatoio estrabile.
2 Togliere le batterie dal loro comparto.
3 Controllare che entrambé le levette di accensione siano completeness su. Sfilare i pomelli di plastica che le ricoprono.
4 Sollevare la griglia alla'incastro e tirarla in avanti. Togliere la camera di combustione alla stufa. Chiudere la griglia.
5 Svitare le tre viti del mantello della stufa poste nella sua parte inferiore. Spostare leggermente in avanti il mantello e sollevarlo alla base della stufa. Svitare i galletti che fissano il piano di combustione alla vaschetta.
6 Sollevare il piano di combustione alla vaschetta e posarlo accanto alla stufa. (Fare attenzione a non scollegare i fili).
7 Premere verso il basso la levetta inferiore, in modo che il meccanismo dello stoppino si trovi nella posizione più alta.
8 Ruotare verso sinistra l'anello porta-stoppino (con lo stoppino) fino a che i loro perni non si sganciano alla loro sede.
9 Rimuovere lo stoppino dall'anello porta-stoppino.

10 Inserire gli anticoraggi del nuovo stoppino nei fori dell'anello porta-stoppino.
11 Rimettere aosto l'anello porta-stoppino (con lo stoppino). Far coincidere i loro due perni con i relativi incastri e ruotarlo in senso orario sono a che non è ben inserito.
12 Rimettere aippo il piano di combustione.
13 Riavvitare manualmente i galletti con ordine incrociato.
14 Controllare il funzionamento del meccanismo dello stoppino muovendo la levetta inferiore verso il basso, dopodiché premere il pulsante di spegnimento: ripetere il tutto per un paio di volte.
Controllare il funzionamento del meccanismo anti-ribaltamento premendo la levetta inferiore completenesso il basso e rovesciando il peso in equilibrio.
16 Rimettere al suoippo il mantello della stufa e riavvitare le viti. Rimettere a quello i pomelli di plastica delle levette e poi la camera di combustione. Controllare che quest'ultima sia in posizione ben diritta prendola alla sua maniglia e muovendola verso destra e verso sinistra. Chiudere la griglia.
17 Rimettere al suo posto il serbatoio piano.
18 Inserire le batterie nell'apposto vano (fare attenzione ai poli + e -), dopodiché aspettare 30 minuti prima di riaccendere la stufa.
