P110 - Chauffage d'appoint ZIBRO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur mobile (rafraîchissement, déshumidification, ventilation)
Marque	ZIBRO
Modèle	P110
Puissance frigorifique (Btu/hr)	12 000
Puissance frigorifique (kW)	3,5
Puissance frigorifique (UE) (W)	2 500
Puissance absorbée (W)	960
Consommation de courant (A)	4,2
Tension de raccordement (V/Hz)	220-240 / 50
Déplacement d'air max. (m³/h)	360
Déshumidification max. (L/24h)	24
Surface de pièce max. (m³)	85
Fluide réfrigérant (g)	R407C / 480
Plage thermostat (°C)	18 - 32
Vitesses ventilateur	2
Niveau sonore (dB)	52 - 58
Dimensions (l x p x h) (mm)	380 x 400 x 750
Poids (kg)	31
Protection	IP 20
Autres caractéristiques	Minuterie, roulettes, filtre à air, réservoir d'eau, tuyau d'évacuation
Entretien	Nettoyer le filtre régulièrement avec un aspirateur ; nettoyer l'extérieur avec un chiffon doux et humide
Sécurité	Ne pas utiliser de rallonge ; débrancher avant nettoyage ; ne pas immerger

FOIRE AUX QUESTIONS - P110 ZIBRO

Comment vider le réservoir d'eau du ZIBRO P110 ?

Éteignez l'appareil et débranchez-le. Posez l'appareil à plat, dévissez le capuchon, retirez le bouchon en caoutchouc et videz l'eau dans un récipient. Remettez le bouchon, revissez et rebranchez.

Que faire si le témoin du réservoir d'eau reste allumé ?

Le réservoir est plein : videz-le comme décrit ci-dessus. Si le témoin reste allumé après vidange, vérifiez que le bouchon est bien remis.

Puis-je utiliser une rallonge avec le climatiseur P110 ?

Non, ne jamais utiliser de rallonge. Branchez l'appareil directement sur une prise de courant avec mise à la terre.

Comment nettoyer le filtre à air ?

Éteignez et débranchez l'appareil. Retirez le filtre et nettoyez-le avec un aspirateur. Ne jamais utiliser l'appareil sans filtre.

L'appareil ne fonctionne pas, que vérifier ?

Vérifiez que le réservoir d'eau n'est pas plein (témoin allumé). Assurez-vous que la température ambiante est dans la plage de fonctionnement (18-32°C). Vérifiez que le filtre n'est pas colmaté.

Le compresseur ne démarre pas, pourquoi ?

Le compresseur a une protection de surchauffe et peut mettre jusqu'à 3 minutes avant de redémarrer après un arrêt. Si la protection s'est déclenchée, attendez que la température baisse.

Comment utiliser la fonction déshumidification ?

Pour la déshumidification, ne reliez pas le tuyau d'évacuation d'air à l'extérieur. Placez le tuyau dans la sortie d'eau pour évacuer la condensation.

L'appareil fait du bruit, est-ce normal ?

Un niveau sonore de 52-58 dB est normal. Si le bruit est excessif, vérifiez que l'appareil est sur une surface plane pour réduire les vibrations.

Quelle est la garantie du ZIBRO P110 ?

La garantie est de 24 mois à partir de la date d'achat. Elle couvre les défauts de fabrication et de matériel, mais pas les pièces d'usure (filtre) ni les dommages dus à une mauvaise utilisation.

Puis-je réparer l'appareil moi-même ?

Non, n'essayez jamais de démonter ou réparer vous-même l'appareil. Une réparation non compétente annule la garantie et peut présenter un danger. Contactez votre revendeur.

MODE D'EMPLOI P110 ZIBRO

Par mesure de sécurité, consulter attentivement ce manuel d'instructions! Les personnes qui ne sont pas familiarisées avec le manuel d'instructions, ne doivent pas utiliser ce climatisationur de l'air. Nous vous conseillons de ranger ce manuel d'instructions à un endroit sûr pour pouvoir le consulter ultérieurement.

A. Ne pas utiliser de câble endommagé. B. Ne pas serrer ou plier le câble. C. Placer sur une surface égale. D. Ne pas placer devant une fenêtre ouverte. E. Ne pas mettre en contact avec des produits chimiques. F. Ne pas placer auprès d'une source de chaleur.

G. Ne pas immerger. H. Ne pas renverser. I. Ne rien introduire dans l'appareil. J. Ne pas utiliser de câble de rallonge. K. À tenir hors de portée des enfants. L. Ne pas réparer soi-même.

Vip for at ændre de horisontale lamellers position.

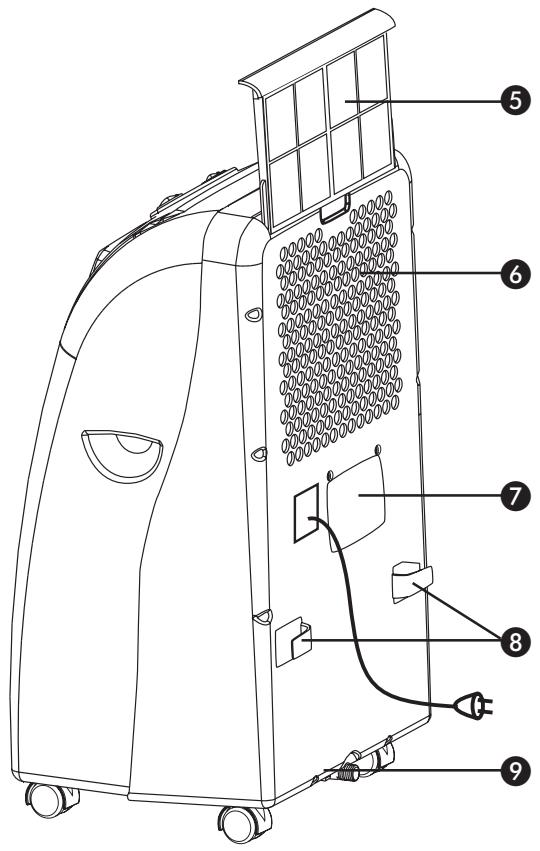

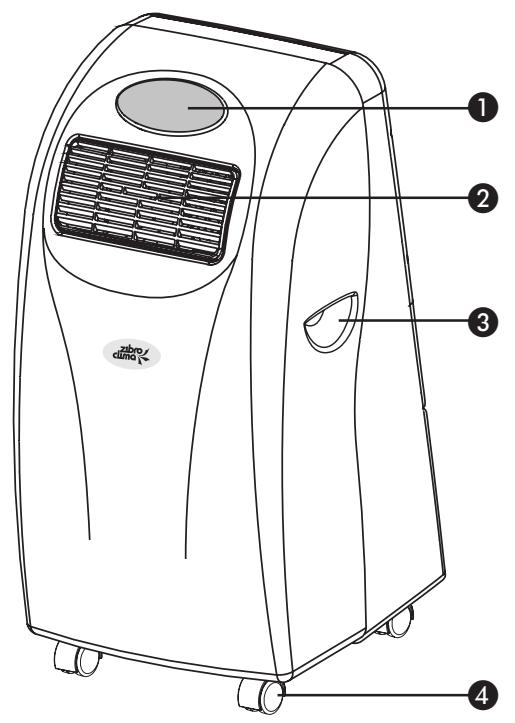

1 Panneau de commande Grille de soufflage 3 Poignée 4 Roulettes Filtre à air Grille d'admission de l'air Evacuation de l'air Support de cordon Bouton de fermeture 10 Raccords 10 Serpentin d'évacuation de l'air 12 Morceau de caout-chouc mousse 13 Raccordement de fenêtre 14 Capuchon 15 Réservoir d'eau 16 Tuyau d'ecoulement

1. LISEZ PREALABEMENT LE MANUEL D'UTILISATION.
2. EN CAS DE DOUTE, CONTACTEZ VOTRE REVENDEUR.

Madame, Monsieur,

Toutes nos félicitations pour l'achat de votre climatiseur Zibro Clima. Ce climatiseur peut non seulement rafraîchir l'air ambiant, mais il a aussi deux autres fonctions: la

déshumidification et la circulation de l'air. Le climatiseur roulant Zibro Clima est très facile

à utiliser et à déplacer. Vous venez d'acquérir un produit de qualité dont vous pourrez

profiter pendant de longues années à condition de l'utiliser de façon adéquate. C'est

pourquoi nous vous invitons à lire d'abord ce mode d'emploi, pour assurer une durée de vie

optimale à votre Zibro Clima. Nous vous souhaitons beaucoup de fraîcheur et de confort.

avec vous Zibro Clima.

Cordiales salutations,

PVG International b.v.

Service Clients

L'installation doit répondre entièrement aux réglementations, ordonnances et normes en vigueur localement. L'appareil est conçu exclusivement pour l'utilisation dans la maison. Contrôlez la tension du réseau. Le climatiseur est propre uniquement pour une prise de courant avec mise à la terre ayant une tension de raccordement de 230 Volts (50 Hz).

Important

L'appareil DOIT toujours être branché sur une prise de terre. Si l'approvisionnement en courant n'est pas connecté sur la terre, vous ne devez absolument pas connecter l'appareil.

La fiche doit toujours être facilement accessible lorsquell'appareil est branché. Avant la connexion de l'appareil, contrôlez si :

• la tension de raccordement est bien la même que celle de la plaque signalétique;
• la prise et l'approvisionnement en courant sont adaptés à l'appareil; la fiche du câble est adaptée à la prise de courant.

Faites contrôler l'installation électrique par un professionnel reconnu si vous n'êtes pas sûr que tout est en ordre.

Retirez toujours la fiche de la prise, lorsque l'appareil n'est pas utilisé. Par mesures de sécurité, soyez toujours prudent lorsque des enfants se trouvent à proximité du climatiseur, comme pour tout appareil électrique.

Faites toujours effectuer les travaux éventuels de réparation - mis à part l'entretien régulier - par un monteur de service ou par votre fournisseur, sinon cela pourrait entraîner l'annulation de la garantie.

• Le climatiseur est un appareil fiable. Il a été fabriqué selon les normes de sécurité. Néanmoins, vous devez être prudent, comme avec tout appareil électrique.
• Retirez toujours la fiche de la prise avant de procéder au nettoyage de l'appareil ou d'une partie de l'appareil.
• Ne nettoyez jamais l'humidificateur de l'air en aspergeant l'appareil avec de l'eau ou en l'immergeant dans l'eau.
• Ne connectez JAMAIS l'appareil à l'aide d'un câble de rallonge.

Si vous ne disposez pas d'une prise de courant convenable avec mise à la terre, faites alors installer celle-ci par un électricien reconnu.

• Ne mettez jamais l'appareil en contact avec l'eau : danger de court-circuit.
• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter un danger.
• Dans le cas où il serait nécessaire de remplacer la fiche, veillez à ce qu'il soit toujours monté une fiche avec prise de terre.

Attention!

• N'utilise jamais l'appareil avec un câble ou une fiche endommagés. Ne serrez jamais le câble et ne le faites jamais passer sur des arêtes tranchantes.
• Ne jamais fermer hermétiquement la pièce afin de ne pas dérégler l'évacuation des chauffe-eau, des hottes aspirantes et/ou fours.

Attention!

Avant la mise en service de votre climatiseur, celui-ci doit avoir été en position verticale pendant au moins 2 heures.

Le climatiseur est mobile et peut aisément être placé en un autre endroit. Pour cela, faites alors bien attention que :

L'appareil se trouve bien à la verticale et sur un sol égal. - L'appareil ne soit pas utilisé dans un endroit (ou à proximité) où se trouvent une baignoire, une douche ou dans tout autre endroit humide et où il y a de la vapeur. Pour une bonne circulation de l'air, tenir au moins 50 cm d'espace libre autour de l'appareil.

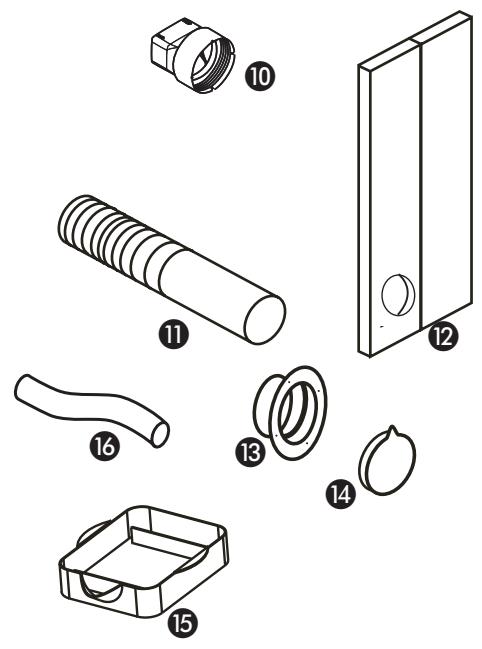

Insérer la partie ronde de la pièce de connexion (10) dans le tuyau. Introduisez la partie octogonale, sur l'arrière (7) dans l'appareil.

Évacuation dans une fenêtre entrouverte

La pièce de raccordement (11) s'adapte dans la réservation du morceau de caoutchouc mousse (12). Placez le morceau de caoutchouc mousse (coupé sur mesure) dans la fenêtre ouverte et fermez celle-ci autant que possible, de sorte que l'air évacué ne soit pas soufflé à nouveau dans l'espace.

Vacuation dans le livre

Passez le raccordement de fenêtre (13) dans l'ouverture coupée dans la vitre (avec un diamètre de 112m ) et branchez sur la piece de raccordement (10) – sur le tuyau. Le petit capuchon de protection (14) sert à fermer le trou lorsque le climatiseur n'est pas utilisé.

Remarque

Le serpentin d'évacuation d'air peut être étiré de 300 mm à 1500 mm. La longueur de ce tuyau est calculée en fonction de la capacité de l'appareil. L'utilisation d'un autre tuyau ou d'une pièce de rallonge peut entraîner des perturbations de l'appareil. L'air évacué doit pouvoir disparaître sans entraves, sinon cela pourrait provoquer une surchauffe de l'appareil. C'est pourquoi vous devez veiller à ce qu'il n'y ait pas de pliures ou de torsades dans le tuyau d'évacuation.

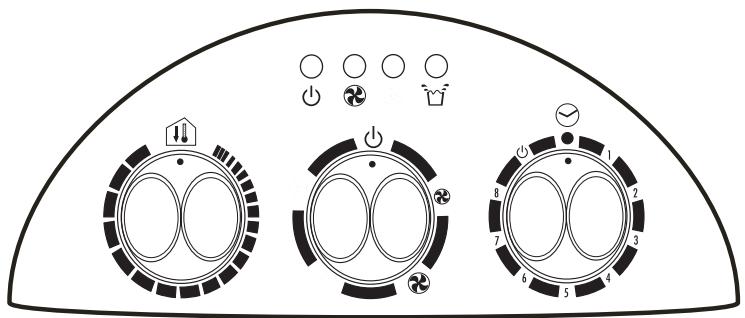

1 Marche / arrêt et minuterie

Lorsque l'appareil est en marche (ON), la lampe témoin (J) est allumée. Lorsqu'un temps de travail réglé est passé, l'appareil s'éteint.

2 Commutateur de fonctions

Ce commutateur vous permet de choisir une vitesse plus ou moins élevée (lampe témoin allumée) ou un refroidissement faible ou puissant (lampe témoin allumée).

3 Thermostat

Ce bouton permet de régler la température désirée. Celle-ci ne peut être maintenue que si le refroidissement a été réglé en même temps.

Remarques

Pour augmenter la durée de vie du compresseur, celui-ci a été réglé de telle manière qu'il ne se met à fonctionner que trois minutes après la (re)mise en marche de l'appareil. Le système de refroidissement est mis à l'arrêt dès que la température ambiente est plus BASSE que la valeur réglée. La ventilation continue à fonctionner à la vitesse réglée. Lorsque la température ambiente remonte au-dessus de la valeur réglée, le refroidissement reprend.

Tourner pour modifier la position des lamelles verticales.

Faire basculer pour modifier la position des lamelles horizontales.

VIDER Le réserveau d'eau

Lorsque le réservoir d'eau est plein, la petite lampe (4) s'allume, le compresseur s'arrête et le ventilateur ne fonctionne plus que pour la circulation d'air.

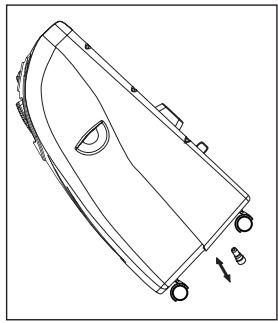

1 Eteignez d'abord l'appareil et retirez la fiche de la prise de courant. 2 Posez l'appareil à plat sur le sol sous l'ouverture de l'évacuation. 3 Dévissez le capuchon.

4 Retirez le bouchon en caoutchouc de l'écoulement et faites remplir presque en entier le récipient, remettez le bouchon dans l'écoulement. Videz le récipient et répétez ces actions jusqu'à ce que toute l'eau soit enlevée. 5 Introduisez le bouchon dans l'évacuation, la fiche dans la prise de courant et remettez l'appareil en marche. La lampe témoin (4) doit être éteinte maintenant.

Remarque

Quand on emploi l'appareil comme climatiseur, la condensation est évacué par le tuyau d'extraction d'air.

1 Eteignez d'abord l'appareil et retirez la fiche de la prise de courant. 2 Dévissez le capuchon. 3 Retirez le bouchon en caoutchouc de l'écoulement. 4 Connectez le tuyau au système d'évacuation et adaptez sa longueur en fonction de vos besoins. 5 Branchez l'autre bout du tuyau d'évacuation sur une évacuation d'eau fixe. Veillez spécialement en le faisant que le tuyau d'évacuation ne soit pas tordu et ne présente pas de pliures. Le tuyau doit être incliné sur toute sa longueur.

Déshumidification

Si le climatisationur sera utilisé comme déshumidificateur, ne reliez pas le serpentin d'évacuation d'air en laissant l'air chaud retourner dans la chambre.

Important: Insérez le tuyau dans la sortie prévue pour l'évacuation de l'eau.

Avant de procéder au nettoyage de l'appareil ou du filtre ou au remplacement du filtre, éteignez l'appareil avant de débrancher la prise.

Pour le nettoyage régulier de l'extérieur de l'appareil, utilisez exclusivement un chiffon doux et humide.

Le filtre doit être nettoyé régulièrement. Pour cela, utilisez un aspirateur.

Remarque

N'utilisez jamais l'appareil sans filtre à air.

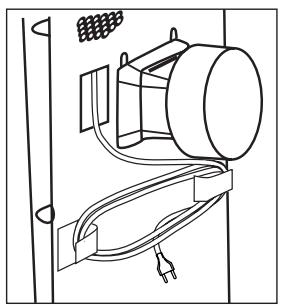

1. Videz le réservoir (E). 2. Rangez l'appareil en un endroit sec, non accessible aux enfants. 3. Enroulez le câble.

PANNES

Panne	Cause	Solution
L'appareil ne fonctionne pas	Témoin réservoir d'eau plein allumé	Vider le réservoir d'eau
	Température ambiente hors limites
L'appareil ne fonctionne pas assez	Appareil exposé au soleil	Tirer les rideaux
	Fenêtres et portes ouvertes, beaucoup de monde ou sources de chaleur
	Filtre colmaté	Nettoyer ou replacer
	Arrivée d'air ou suffrage d'air bouché ou bloqué	Déboucher
	Température ambiente en dessous du prééglage	Régler à une autre température
L'appareil est bruyant	L'appareil n'est pas sur une surface plane	Mettre l'appareil sur une surface plane (moins de vibrations)
Le compresseur ne fonctionne pas	Protection de surchauffage actionnée	Attendre que la température soit baisse

N'essayez jamais de démonter ou de réparer vous-même l'appareil. Dans le cas d'une réparation non compétente, la garantie est annulée. Une réparation non compétente peut entraîner des dangers pour l'utilisateur de l'appareil.

Le climatiseur a une garantie de 24 mois à partir de la date d'achat. Durant cette période, tous les défauts de fabrication et de matériel sont réparés gratuitement. Le règlement est le suivant:

1. Toutes autres revendications de dommages et intérêts, dommages consécutifs inclus, sont expressément refusées.
2. La réparation ou le changement de pieces durant la période de garantie ne provoque pas un prolongement de cette même garantie.
3. èces qui ne sont pas d'origine, ou de réparation effectuée par des tierces personnes.
4. Les pièces subissant une usure normale, comme le filtre, ne sont pas garanties.
5. La garantie n'est valable que sur présentation de la preuve d'achat originale et datée sur laquelle aucune modification n'a été apportée.
6. La garantie ne couvre pas les dégâts causés par une utilisation ne respectant pas le mode d'emploi, ou suite à des négligences.
7. Les frais d'expédition et les risques liés à l'envoi du climatiseur ou de ses pièces sont toujours à la charge de l'acheteur.

Pour éviter des dépenses inutiles, nous vous conseillons de toujours consulter en premier le mode d'emploi. Si celui-ci ne donne pas de résultat, vous pouvez emmener le climatiseur à réparer chez votre distributeur.

Données techniques

Ces valeurs sont données à titre indicatif, sous réserve de modifications

Model		P80	P90	P110
Puisance frigorifique *
- enthalpy difference nominal	Btu/hr	9.000	10.000	12.000
- enthalpy difference	kW	2,7	2,9	3,5
- conforme aux exigences de l'UE	W	2.000	2.200	2.500
Puisance absorbée	W	800	880	960
Consomm. de courant	A	3,9	3,9	4,2
Tension de raccordement (1PH)	V/Hz	220 - 240 / 50
Déplacement d'air max.	m³/h	350	360	360
Déshumidification max. **	L/24h	15	18	24
Surface pièce	m³	60	75	85
Compresseur model		rotation
Fluide réfrigérant	gr	R407C / 470	R407C / 470	R407C / 480
Thermostat	°C	18 - 32	18 - 32	18 - 32
Vitesses ventilateur		2
Niveau sonore	dB	52 - 58
Dimensions (l x p x h)	mm	380 x 400 x 750
Poids	kg	29	29	31
Unit protection		IP 20

• Les capacités frigorifique sont mesurées sous les conditions suivantes : 27° C dry bulb, 60 % humidité relative, Deshumidificacion, 32°C, 80% HR
