Protection Agency (USEPA) Phase 2 emissions standards. For Phase 2 certified engines, the Emissions Compliance Period referred to on the Emissions Compliance label indicates the number of operating hours for which the engine has been shown to meet Federal emissions requirements. For engines less than 225 cc displacement. Vor Austausch des Kraftstofffilters den Kraftstofftank leerlaufen lassen oder den • Compruebe con frecuencia si existen grietas o fugas en las mangueras de combustible, el tanque, la tapa y en los accesorios. Cámbielos si es necesario • Si se derramó combustible, espere hasta que se haya evaporado antes de darle arranque al motor. Cuando le de Arranque al motor • Asegúrese que la bujía, el mofle, la tapa de combustible y el filtro de aire (si está equipado) estén en su lugar, y firmemente asegurados. • No haga girar el motor si removió la bujía. • Si el motor se inunda, ajuste el estrangulador (si está equipado) en la posición OPEN/RUN, coloque el acelerador (si está equipado) en la posición FAST y haga girar el motor hasta que de arranque. Cuando Opere El Equipo • No incline el motor ni el equipo a un ángulo que pueda ocasionar derrames de gasolina. • No use el estrangulador para detener el motor. • Desconecte la batería en la terminal negativa (únicamente motores con arranque eléctrico). • Use únicamente las herramientas correctas. • No manipule los resortes del regulador, las varillas u otras partes para incrementar la velocidad del motor. • Los repuestos deben ser iguales e instalarse en la misma posición que tenían las partes originales. • No golpee la volante con un martillo ni con un objeto pesado ya que la volante podría astillarse más adelante durante la operación. • Compruebe con frecuencia si existen grietas o fugas en las mangueras de combustible, el tanque, la tapa y en los accesorios. Cámbielos si es necesario • Si se derramó combustible, espere hasta que se haya evaporado antes de darle arranque al motor. 1. Limpie el área de la tapa de combustible de polvo y desechos. Retire la tapa de combustible (A). (Figura 3). 2. Fill the fuel tank (B) with gasoline. To allow for expansion of the gasoline, do not fill above the bottom of the fuel tank neck (C). 3. Re-instale la tapa de combustible.
3. Remueva la varilla indicadora de nivel de aceite y compruebe el nivel de aceite. El aceite debe llegar arriba del indicador de (B) en la varilla indicadora de nivel de aceite. 4. Si el nivel de aceite es bajo, añada aceite lentamente por dentro del tubo de llenado de aceite (C). No llene excesivamente. Después de aprovisionar con aceite, espere un minuto y después vuelva a comprobar el nivel de aceite. Nota: No agregue aceite al drenaje rápido del aceite (M, Figura 1) (si está equipado). 5. Coloque y apriete la varilla indicadora de nivel de aceite.
• Si el motor se inunda, ajuste el estrangulador (si está equipado) en la posición OPEN/RUN, coloque el acelerador (si está equipado) en la posición FAST y haga girar el motor hasta que de arranque.
• Desconecte la batería en la terminal negativa (únicamente motores con arranque eléctrico). • Use únicamente las herramientas correctas. • No manipule los resortes del regulador, las varillas u otras partes para incrementar la velocidad del motor. • Los repuestos deben ser iguales e instalarse en la misma posición que tenían las partes originales. • No golpee la volante con un martillo ni con un objeto pesado ya que la volante podría astillarse más adelante durante la operación. 2. Asegúrese de que los controles de accionamiento del equipo, si está equipado, se encuentren desengranados. 3. Gire la válvula de cierre de combustible (A), si está equipado, hacia la posición on (Figura 4). 4. Mueva el control del acelerador (B) hacia la posición fast el control del acelerador en la posición fast
Compruebe la tolerancia de la válvula ** Limpie con mayor frecuencia en condiciones de mucho polvo o cuando el aire contenga muchas partículas. No se require a menos que se detecten problemas de rendimiento del motor.
Nota: Cualquiera de los tapones de drenaje de aceite mostrados a continuación puede estar instalado en el motor.
6. Instale el pre-filtro seco sobre el filtro. 7. Instale el filtro en la admisión. Oprima el extremo del filtro en la base según lo indicado. Asegúrese de que el filtro encaje correctamente en la base. 8. Instale la tapa del filtro de aire y asegúrela con sujetadores.
ADVERTENCIA Si se derramó combustible, espere hasta que se haya evaporado antes de darle arranque al motor.
2. Utilice alicates para agarrar las pestañas (B) en las abrazaderas (C), luego aleje las abrazaderas del filtro de combustible. Gire y hale las mangueras de combustible (D) separándolas del filtro de combustible.
Reemplácelas en caso de ser necesario.
Sistema de Combustible La lata de combustible se pasa cuando es almacenada durante más de 30 días. El combustible pasado ocasiona que se formen depósitos de goma y ácido en el sistema de combustible o en las partes esenciales del carburador. Para mantener fresco el
à cause des conditions de fonctionnement et des variations d’un moteur à l’autre. Compte tenu de la grande variété de machines sur lesquelles nos moteurs sont utilisés et du nombre de problèmes environnementaux applicables au fonctionnement des équipements, il se peut que le moteur à essence ne développe pas sa puissance théorique une fois qu’il est monté sur une machine particulière (puissance nette ou réelle «sur site»). Cette différence s’explique par un grand nombre de facteurs, tels que (liste non limitative): accessoires (filtre à air, échappement, admission, refroidissement, carburateur, pompe à essence, etc.), limites d’utilisation, conditions ambiantes d’utilisation (température, humidité, altitude) et variations d’un moteur à l’autre. Pour des raisons de fabrication et de capacité limitées, Briggs & Stratton est susceptible de remplacer ce Modèle par un moteur plus puissant.

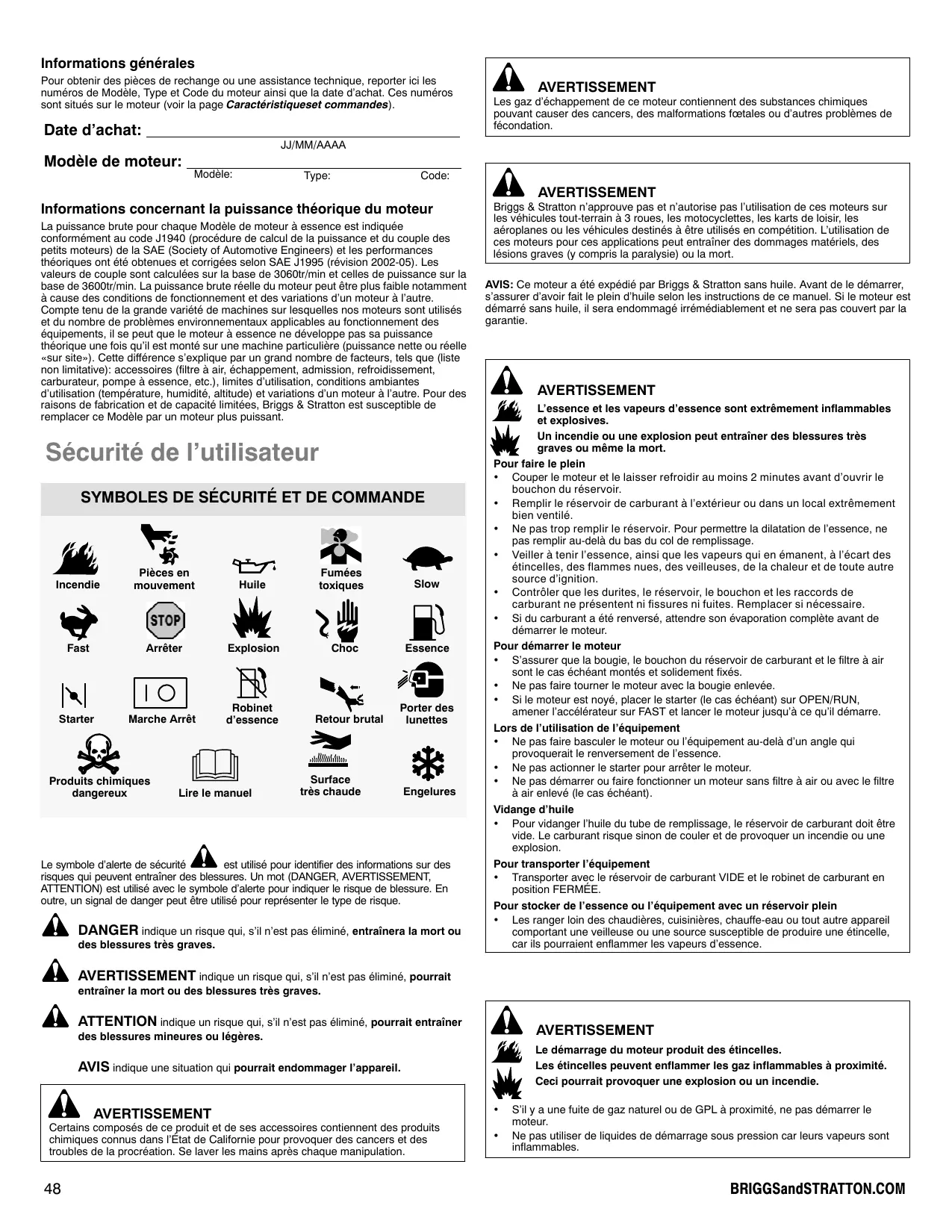

AVERTISSEMENT L’essence et les vapeurs d’essence sont extrêmement inflammables et explosives. Un incendie ou une explosion peut entraîner des blessures très graves ou même la mort. Pour faire le plein • Couper le moteur et le laisser refroidir au moins 2 minutes avant d’ouvrir le bouchon du réservoir. • Remplir le réservoir de carburant à l’extérieur ou dans un local extrêmement bien ventilé. • Ne pas trop remplir le réservoir. Pour permettre la dilatation de l’essence, ne pas remplir au-delà du bas du col de remplissage. • Veiller à tenir l’essence, ainsi que les vapeurs qui en émanent, à l’écart des étincelles, des flammes nues, des veilleuses, de la chaleur et de toute autre source d’ignition. • Contrôler que les durites, le réservoir, le bouchon et les raccords de carburant ne présentent ni fissures ni fuites. Remplacer si nécessaire. • Si du carburant a été renversé, attendre son évaporation complète avant de démarrer le moteur. Pour démarrer le moteur • S’assurer que la bougie, le bouchon du réservoir de carburant et le filtre à air sont le cas échéant montés et solidement fixés. • Ne pas faire tourner le moteur avec la bougie enlevée. • Si le moteur est noyé, placer le starter (le cas échéant) sur OPEN/RUN, amener l’accélérateur sur FAST et lancer le moteur jusqu’à ce qu’il démarre. Lors de l’utilisation de l’équipement • Ne pas faire basculer le moteur ou l’équipement au-delà d’un angle qui provoquerait le renversement de l’essence. • Ne pas actionner le starter pour arrêter le moteur. • Ne pas démarrer ou faire fonctionner un moteur sans filtre à air ou avec le filtre à air enlevé (le cas échéant). Vidange d’huile • Pour vidanger l’huile du tube de remplissage, le réservoir de carburant doit être vide. Le carburant risque sinon de couler et de provoquer un incendie ou une explosion.
ATTENTION) est utilisé avec le symbole d’alerte pour indiquer le risque de blessure. En outre, un signal de danger peut être utilisé pour représenter le type de risque.
• Transporter avec le réservoir de carburant VIDE et le robinet de carburant en position FERMÉE. Pour stocker de l’essence ou l’équipement avec un réservoir plein • Les ranger loin des chaudières, cuisinières, chauffe-eau ou tout autre appareil comportant une veilleuse ou une source susceptible de produire une étincelle, car ils pourraient enflammer les vapeurs d’essence.
ATTENTION indique un risque qui, s’il n’est pas éliminé, pourrait entraîner
Démarrer et faire fonctionner le moteur à l’extérieur. Ne pas démarrer ou faire fonctionner le moteur dans un local fermé, même si les portes et les fenêtres sont ouvertes.
• Pour démarrer le moteur, tirer lentement sur la corde jusqu’à sentir une résistance et tirer alors rapidement afin d’éviter l’effet de rétraction. Retirer tout équipement extérieur/charge avant de démarrer le moteur. Les composants directement couplés à l’équipement, tels que lames, turbines, poulies, engrenages, etc. sans que cette liste soit limitative, devront être fermement arrimés.
électrique. Un démarrage accidentel peut causer un étranglement, l’amputation ou la lacération d’un membre. Risque d’incendie
• Débrancher le fil de bougie et l’attacher à bonne distance de la bougie. • Débrancher le câble Négatif de la batterie (seulement pour les moteurs à démarrage électrique). • N’utiliser que les outils corrects. • Ne pas modifier les ressorts du régulateur, les tringles et autres pièces pour augmenter le régime du moteur. • Les pièces de rechange doivent être d’origine et installées de la même façon que les pièces précédentes. • Ne pas taper sur le volant moteur avec un marteau ou un objet dur cela pourrait entraîner une rupture ultérieure du volant pendant que le moteur fonctionne.
Le résultat peut en être une amputation ou une lacération grave. • • • Les débris combustibles comme les feuilles, l’herbe, les broussailles peuvent s’enflammer. Laisser le silencieux, le cylindre du moteur et les ailettes refroidir avant de les toucher. Retirer les débris accumulés autour du silencieux et du cylindre. La Section 4442 du California Public Resource Code (Code des ressources publiques de Californie) interdit l’utilisation ou le fonctionnement du moteur dans des espaces recouverts de forêts, de broussailles ou d’herbe sauf si le système d’échappement est équipé d’un pare-étincelles, tel que défini dans la Section 4442, en bon état de fonctionnement. D’autres états ou juridictions fédérales peuvent appliquer des lois similaires. Contacter le fabricant, le distributeur ou le fournisseur d’origine de l’équipement pour obtenir un pare-étincelles conçu pour le système d’échappement installé sur ce moteur.
Ne pas approcher les mains ou les pieds des pièces en mouvement. Attacher les cheveux longs et retirer les bijoux. Ne pas porter de vêtements amples, de ceintures larges pendantes ou tout vêtement pouvant être saisi.
• Utiliser un contrôleur homologué. • Ne pas contrôler l’étincelle avec la bougie retirée.
à l’essence ni modifier le moteur pour fonctionner avec des carburants alternatifs. Cela endommagerait le moteur et annulerait la garantie moteur. Pour protéger le système d’admission d’essence contre la formation de gomme, mélanger un stabilisateur à l’essence. Voir le stockage. Tous les carburants ne sont pas les mêmes. En cas de difficultés à démarrer ou de problèmes de fonctionnement, changer de fournisseur ou de marque d’essence. Ce moteur est certifié pour fonctionner à l’essence. Le système de contrôle des émissions de ce moteur est EM (Modifications Moteur).
À une altitude supérieure à 1524mètres, une essence avec un indice d’octane d’au moins 85/85 AKI (89 RON) est acceptable. Pour conserver les caractéristiques d’émission, un réglage spécial haute altitude est nécessaire. Faire fonctionner le moteur sans ce réglage fait baisser les performances, augmenter la consommation et les émissions. Voir un Réparateur Agréé Briggs & Stratton pour obtenir des informations sur le réglage haute altitude. Le fonctionnement du moteur à une altitude inférieure à 762mètres avec le kit haute altitude n’est pas recommandé.
• Couper le moteur et le laisser refroidir au moins 2 minutes avant d’ouvrir le bouchon du réservoir. • Remplir le réservoir de carburant à l’extérieur ou dans un local extrêmement bien ventilé. • Ne pas trop remplir le réservoir. Pour permettre la dilatation de l’essence, ne pas remplir au-delà du bas du col de remplissage. • Veiller à tenir l’essence, ainsi que les vapeurs qui en émanent, à l’écart des étincelles, des flammes nues, des veilleuses, de la chaleur et de toute autre source d’ignition. • Contrôler que les durites, le réservoir, le bouchon et les raccords de carburant ne présentent ni fissures ni fuites. Remplacer si nécessaire. • Si du carburant a été renversé, attendre son évaporation complète avant de démarrer le moteur. 1. Nettoyer le pourtour du bouchon d’essence de la poussière et des débris. Enlever le bouchon d’essence (A) (Figure 3). 2. Remplir le réservoir (B) d’essence. Pour permettre la dilatation du carburant, ne pas remplir plus haut que le bas du col du réservoir (C). 3. Remettre le bouchon du réservoir en place.
• Nettoyer le pourtour de l’orifice de remplissage de tout débris. 1. Sortir la jauge (A) et nettoyer avec un chiffon propre (Figure 2). 2. Mettre la jauge et la serrer. 3. Retirer la jauge et vérifier le niveau. L’huile doit être au ras de l’indicateur de niveau maximum (B) de la jauge. 4. S’il est plus bas, verser doucement de l’huile dans l’orifice de remplissage du moteur (C). Ne pas trop remplir. Après avoir ajouté de l’huile, attendre une minute et revérifier le niveau d’huile. Remarque: Ne pas ajouter d’huile au niveau de la vidange d’huile rapide (M, Figure 1) (le cas échéant).
Un incendie ou une explosion peut entraîner des blessures très graves ou même la mort. Pour démarrer le moteur • S’assurer que la bougie, le bouchon du réservoir de carburant et le filtre à air sont le cas échéant montés et solidement fixés. • Ne pas faire tourner le moteur avec la bougie enlevée. • Si le moteur est noyé, placer le starter (le cas échéant) sur OPEN/RUN, amener l’accélérateur sur FAST et lancer le moteur jusqu’à ce qu’il démarre.
Contacter un Réparateur Agréé Briggs & Stratton pour corriger le problème de pression de l’huile.
Démarrer et faire fonctionner le moteur à l’extérieur. Ne pas démarrer ou faire fonctionner le moteur dans un local fermé, même si les portes et les fenêtres sont ouvertes.
Consulter le manuel de l’équipement concernant l’emplacement et le fonctionnement de ces commandes. 1. Vérifier le niveau d’huile. Voir la section Vérification/Plein d’huile. 2. Le cas échant, s’assurer que l’entraînement de l’équipement est débrayé. 3. Placer le robinet d’essence (A), le cas échéant, sur la position ON (Figure 4). 4. Déplacer la commande d’accélération (B) sur la position FAST
• • Toutes les 50 heures ou une fois par an
6. Mettre le contact du démarreur électrique (D) sur la position ON/START. Remarque : Si le moteur ne démarre pas après plusieurs tentatives, consulter le site BRIGGSandSTRATTON.COM ou appeler le 1-800-233-3723 (aux États-Unis). PRÉCAUTION: Pour préserver l’usage du démarreur, ne l’utiliser que pendant des cycles courts (cinq secondes maximum). Attendre une minute avant de recommencer. 7. Au fur et à mesure du réchauffement du moteur, ramener le starter (C) sur la position
• Une fois par an • • • • Toutes les 25 heures ou une fois par an
Remplacer la bougie Nettoyer le système de refroidissement par air * Remplacer le filtre à carburant Contrôler le jeu des soupapes * Nettoyer plus souvent dans des conditions d’utilisation en atmosphère poussiéreuse ou chargée de débris aériens. Non obligatoire si les performances du moteur ne sont pas altérées.
AVIS: Le fabricant de l’équipement sur lequel est monté ce moteur a spécifié le régime maximum à vide d’utilisation du moteur. Ne pas dépasser ce régime maximum.
1. Avec la commande d’accélération réglée sur la position FAST contacteur à clé (D) sur la position OFF (Figure 4). 2. Quand le moteur est arrêté, placer le robinet d’essence (si équipé) (A) en position fermée.
Vérifier l’écartement des électrodes (A, Figure 5) avec une jauge à fil (B). Le cas échéant, régler l’écartement. Remettre la bougie et la serrer au couple recommandé. Pour régler l’écartement et trouver le couple de serrage, voir la section Spécifications. Remarque: Dans certains pays, la législation impose l’emploi de bougies à résistance pour supprimer les parasites de l’allumage. Si ce moteur était équipé d’une bougie avec résistance, utiliser le même type de bougie lors de son remplacement.
Nous recommandons de voir un Réparateur Agréé Briggs & Stratton pour tout l’entretien du moteur et l’acquisition de pièces. AVIS: Tous les composants de ce moteur doivent rester à leur place d’origine pour que le moteur fonctionne correctement.
L’entretien, le remplacement ou la réparation des dispositifs et des systèmes de contrôle des émissions gazeuses peut être effectué par tout établissement ou individu spécialisé dans la réparation des moteurs autres que les moteurs automobiles. Néanmoins, pour que les réparations soient prises en charge par Briggs & Stratton au titre de la garantie, l’intervention doit être effectuée par un Réparateur Agréé. Voir la garantie des émissions.
• Les débris combustibles comme les feuilles, l’herbe, les broussailles peuvent s’enflammer. Laisser le silencieux, le cylindre du moteur et les ailettes refroidir avant de les toucher. Retirer les débris accumulés autour du silencieux et du cylindre. La Section 4442 du California Public Resource Code (Code des ressources publiques de Californie) interdit l’utilisation ou le fonctionnement du moteur dans des espaces recouverts de forêts, de broussailles ou d’herbe sauf si le système d’échappement est équipé d’un pare-étincelles, tel que défini dans la Section 4442, en bon état de fonctionnement. D’autres états ou juridictions fédérales peuvent appliquer des lois similaires. Contacter le fabricant, le distributeur ou le fournisseur d’origine de l’équipement pour obtenir un pare-étincelles conçu pour le système d’échappement installé sur ce moteur.
• Débrancher le fil de bougie et l’attacher à bonne distance de la bougie. • Débrancher le câble Négatif de la batterie (seulement pour les moteurs à démarrage électrique). • N’utiliser que les outils corrects. • Ne pas modifier les ressorts du régulateur, les tringles et autres pièces pour augmenter le régime du moteur. • Les pièces de rechange doivent être d’origine et installées de la même façon que les pièces précédentes. • Ne pas taper sur le volant moteur avec un marteau ou un objet dur cela pourrait entraîner une rupture ultérieure du volant pendant que le moteur fonctionne.
• Utiliser un contrôleur homologué. • Ne pas contrôler l’étincelle avec la bougie retirée.
Bouchon de vidange standard 1. Retirer le bouchon de vidange (B, Figure 8). Vidanger l’huile dans un récipient approuvé. Remarque: Chacun des bouchons de vidange illustrés ci-après peut être monté sur ce moteur.
AVERTISSEMENT L’essence et les vapeurs d’essence sont extrêmement inflammables et explosives. Un incendie ou une explosion peut entraîner des blessures très graves ou même la mort. • •
3. Quand toute l’huile a été vidangée, remettre le bouchon de vidange en place. Rebrancher le tuyau de vidange sur le côté du moteur.
Certains modèles sont équipés d’un filtre à huile. Pour connaître les intervalles de maintenance, se reporter au Tableau d’entretien. 1. Vidanger l’huile du moteur. Voir la section Vidange de l’huile. 2. Enlever le filtre à huile (C) et le jeter correctement. Voir Figure 10. 3. Avant d’installer le nouveau filtre à huile, lubrifier légèrement le joint du filtre avec de l’huile neuve. 4. Installer le filtre à huile à la main jusqu’à ce que le joint soit au contact de l’adaptateur du filtre puis visser le filtre de 1/2 à 3/4 tours. 5. Ajouter de l’huile. Voir la section Faire le plein d’huile. 6. Démarrer puis faire tourner le moteur. Lorsque le moteur chauffe, détecter les éventuelles fuites d’huile. 7. Arrêter le moteur et vérifier le niveau d’huile. L’huile doit être au ras de l’indicateur de niveau maximum (F) de la jauge (Figure 7).
• • Voir la capacité d’huile dans la section Spécifications. Sortir la jauge (D) et nettoyer avec un chiffon propre (Figure 7). Verser doucement l’huile dans l’orifice de remplissage (E). Ne pas trop remplir. Après avoir fait le plein d’huile, attendre une minute et revérifier le niveau d’huile. Remarque: Ne pas ajouter d’huile au niveau de la vidange d’huile rapide (I) (le cas échéant).
4. Retirer la jauge et vérifier le niveau. L’huile doit être au ras de l’indicateur de niveau maximum (F) de la jauge. 5. Installer et serrer la jauge.
AVERTISSEMENT L’essence et les vapeurs d’essence sont extrêmement inflammables et explosives. Un incendie ou une explosion peut entraîner des blessures très graves ou même la mort. •
à air enlevé (le cas échéant).
Le système de filtre à air est équipé d’une cartouche cylindrique. Certains modèles sont également équipés d’un pré-filtre qui peut être lavé et réutilisé. 1. Retirer les fixations (A) ainsi que le couvercle du filtre à air (B). Voir Figure 11. 2. Pour enlever le filtre (C), soulever son extrémité puis ôter le filtre de l’admission (D). 3. Déposer l’éventuel pré-filtre (E) du filtre. 4. Pour le nettoyer, le tapoter doucement contre une surface dure. Si le filtre est excessivement encrassé, le remplacer par un neuf. 5. Nettoyer le pré-filtre dans de l’eau additionnée de détergent liquide. Ne pas graisser le pré-filtre. 6. Assembler le pré-filtre sec sur le filtre. 7. Installer le filtre sur la prise. Enfoncer l’extrémité du filtre dans la base comme indiqué. Vérifier que le filtre est correctement fixé à la base. 8. Installer le couvercle du filtre à air et le bloquer avec des fixations.
Contrôler que les durites, le réservoir, le bouchon et les raccords de carburant ne présentent ni fissures ni fuites. Remplacer si nécessaire. Avant de remplacer le filtre à essence, vidanger le réservoir d’essence ou fermer le robinet d’essence. Les pièces de rechange doivent être d’origine et installées de la même façon que les pièces précédentes. Si du carburant a été renversé, attendre son évaporation complète avant de démarrer le moteur.
2. Utiliser des pinces pour serrer les languettes (B) sur les colliers (C) puis retirer les colliers du filtre à carburant. Tourner puis ôter les Durits (D) du filtre à carburant. 3. Vérifier que les Durits ne présentent ni fissures ni fuites. Les remplacer si nécessaire. 4. Remplacer le filtre à carburant par un filtre d’origine. 5. Fixer les Durits avec les colliers comme indiqué.
Laisser le silencieux, le cylindre du moteur et les ailettes refroidir avant de les toucher. Retirer les débris accumulés autour du silencieux et du cylindre.
Ce moteur est refroidi par air. De la poussière ou des débris peuvent affecter le débit d’air et faire chauffer le moteur, ce qui réduit ses performances et sa durée de vie. Utiliser une brosse ou un chiffon sec pour enlever les débris du protège-doigts/grille de volant (A). Nettoyer les biellettes, les ressorts et les commandes (B). Ne pas laisser les débris combustibles s’accumuler autour et derrière le silencieux d’échappement (C) (Figure 13).
AVERTISSEMENT L’essence et les vapeurs d’essence sont extrêmement inflammables et explosives. Un incendie ou une explosion peut entraîner des blessures très graves ou même la mort. Pour stocker de l’essence ou l’équipement avec un réservoir plein • Les ranger loin des chaudières, cuisinières, chauffe-eau ou tout autre appareil comportant une veilleuse ou une source susceptible de produire une étincelle, car ils pourraient enflammer les vapeurs d’essence. Système d’alimentation L’essence peut s’éventer quand on la stocke pendant plus de 30 jours. De l’essence éventée provoque des dépôts d’acide et de gomme dans le système d’alimentation et sur les principales pièces du carburateur. Pour maintenir l’essence en état, utiliser le stabilisateur d’essence FRESH START® de Briggs & Stratton, disponible sous forme d’additif liquide ou de cartouche de concentré (USA et Canada seulement) à écoulement progressif. Il n’est pas nécessaire de vidanger l’essence du moteur si un stabilisateur est ajouté conformément aux instructions. Faire fonctionner le moteur pendant 2 minutes pour faire circuler le stabilisateur dans le système d’alimentation. Le moteur et l’essence peuvent alors être stockés pendant une durée maximale de 24 mois. Si l’essence n’a pas été traitée avec un stabilisateur, elle doit être vidangée dans un récipient approuvé. Faire fonctionner le moteur jusqu’à ce qu’il s’arrête en panne sèche. L’utilisation d’un stabilisateur d’essence dans le réservoir de stockage est recommandée pour en conserver la fraîcheur. Huile moteur Pendant que le moteur est encore chaud, changer l’huile du moteur.
Besoin d’aide? Aller sur BRIGGSandSTRATTON.COM ou appeler au 1-800-233-3723.
Pour tous les équipements fabriqués par Briggs & Stratton, l’enregistrement de la garantie n’est pas obligatoire pour qu’elle prenne effet. Conservez le reçu comme preuve d’achat. Si, lors d’une demande d’intervention sous garantie, la date initiale d’achat ne peut être fournie, la date de fabrication du produit sert de référence pour déterminer la période de garantie. 3 Les fuites de carburateur, l’obstruction des Durits d’alimentation, le gommage des Au sujet de la garantie soupapes ou autres dommages provoqués par une essence contaminée ou trop vieille. Briggs & Stratton se fera un plaisir d’effectuer une réparation en garantie tout en 4 Les pièces qui seraient rayées ou cassées du fait du fonctionnement du moteur déplorant les inconvénients qu’elle peut vous occasionner. Tout Réparateur Agréé peut avec un manque d’huile ou d’une huile polluée, ou encore d’un indice de viscosité effectuer des réparations en garantie. La plupart des réparations en garantie sont de l’huile inadéquat (vérifier et refaire le niveau quand c’est nécessaire et vidanger effectuées sans discussion mais il peut arriver que la demande de réparation en garantie aux périodes recommandées). Le dispositif OIL GARD peut ne pas couper un soit injustifiée. moteur en marche. Le moteur peut être endommagé si le niveau d’huile n’est pas maintenu régulièrement. Si le client n’est pas d’accord avec la décision d’un Réparateur Agréé, une enquête sera effectuée afin de déterminer si la garantie peut être appliquée. Demandez au Réparateur 5 La réparation ou le réglage de pièces ou d’un groupe de pièces associées tels que Agréé de soumettre tous les faits au Grossiste ou à l’usine pour examen. Si le Grossiste les embrayages, transmissions, commandes à distance, etc., qui ne sont pas ou l’usine décide que la demande est justifiée, les articles reconnus défectueux seront fabriqués par Briggs & Stratton. intégralement remboursés au client. Afin d’éviter tout malentendu entre les propriétaires 6 Les dommages ou l’usure de pièces provoqués par la pénétration de poussière due de moteurs et les Réparateurs Agréés Briggs & Stratton, nous indiquons ci-après au manque d’entretien ou au mauvais montage du filtre à air ou à l’emploi d’un quelques-unes des causes de défaillance des moteurs pour lesquelles le remplacement élément ou d’une cartouche de filtre à air non d’origine. Aux intervalles ou la réparation n’est pas couvert par la garantie. recommandés, nettoyer et/ou remplacer le filtre comme indiqué dans le manuel Usure normale: Les moteurs, comme tous les dispositifs mécanisés, nécessitent un entretien régulier et le remplacement des pièces d’usure pour fonctionner correctement. Cette garantie ne couvre pas la réparation de pièces ou d’équipements usés par un usage normal. La garantie ne s’applique pas quand la défaillance du moteur est due à un abus, un manque d’entretien courant, l’expédition, la manutention, l’entreposage ou une mauvaise installation. Il en va de même si le numéro de série du moteur a été éliminé ou que le moteur a été modifié ou trafiqué. Entretien inadéquat: La longévité d’un moteur dépend des conditions dans lesquelles il est utilisé et de l’entretien qu’il reçoit. Certaines applications, comme les motoculteurs, les pompes et les tondeuses, sont souvent utilisées dans un environnement poussiéreux ou sale, ce qui peut être la cause d’une usure pouvant paraître prématurée. Une telle usure, lorsqu’elle est consécutive à l’entrée de poussière, sable ou autre produit abrasif à cause d’un mauvais entretien, n’est pas couverte par la garantie. Cette garantie couvre uniquement les pièces défectueuses et/ou la main-d’œuvre et pas le remplacement ou le remboursement de l’équipement sur lequel est monté le moteur. La garantie ne s’applique pas non plus aux réparations dues à: 1
Stratton. Responsabilités du propriétaire au titre de la garantie:
émissions de votre moteur/équipement pendant les durées indiquées ci-après, en supposant que le moteur neuf à usage non routier n’ait pas fait l’objet d’abus, de négligence ou d’un mauvais entretien. Le système de contrôle des émissions peut comprendre des pièces comme le carburateur ou le système d’injection de carburant, le réservoir de carburant, le système d’allumage et le convertisseur catalytique. Des durites, des courroies, des connecteurs, des capteurs et d’autres assemblages impliqués dans les émissions peuvent aussi en faire partie. Si la condition de garantie est remplie, B&S réparera gratuitement votre moteur/équipement y compris le diagnostic, les pièces et la main-d’œuvre.
B&S peut refuser d’appliquer la garantie si la défectuosité de votre moteur/équipement ou d’une partie de celui-ci est due à un abus, une négligence, un entretien non correct ou des modifications non approuvées. Vous avez la responsabilité de confier votre moteur/équipement à un centre de distribution, un Réparateur Agréé ou toute entité équivalente de B&S, selon la solution applicable, dès que le problème apparaît. Les réparations effectuées sous garantie doivent l’être en un temps raisonnable qui ne doit pas excéder trente (30) jours. Si vous avez des questions concernant vos droits et vos responsabilités au titre de la garantie, contactez B&S au (414) 259-5262.
Suivent les dispositions particulières de la couverture de la garantie du système de contrôle des émissions. Elles viennent en complément de la garantie des moteurs B&S pour les moteurs non réglementés qui se trouve dans le manuel d’utilisation. 1. Pièces relatives au contrôle des émissions garanties La garantie sur les pièces liées aux émissions est comme suit: La couverture au titre de cette garantie ne s’étend qu’aux pièces énumérées • Toute pièce garantie dont le remplacement n’est pas prévu dans le cadre de la ci-dessous (celles du système de contrôle des émissions) dans la mesure où ces maintenance obligatoire indiquée dans le manuel d’utilisation fourni est garantie pièces étaient présentes dans le moteur au moment de l’achat. pendant la période susmentionnée. Si cette pièce se révélait être défectueuse au cours de la période de garantie, elle serait réparée ou remplacée par B&S a. Système de dosage du carburant sans aucun frais pour le propriétaire. La pièce ainsi réparée ou remplacée sera • Système d’enrichissement pour démarrages à froid (starter) garantie pour la période restante. • Carburateur et pièces internes • Toute pièce garantie dont seule une inspection régulière est prévue dans le • Pompe à carburant manuel d’utilisation fourni est garantie pendant la période susmentionnée. La • Durit et raccords de carburant, colliers pièce réparée ou remplacée dans le cadre de la garantie sera garantie pour la • Réservoir de carburant, bouchon et câble d’attache période restante. • Réservoir à charbon activé b.
Durée de la couverture Pendant une période de deux (2) ans à compter de la date de l’achat initial, B&S garantit à l’acheteur initial et à chaque acheteur suivant que le moteur est conçu, fabriqué et équipé de manière à être en conformité avec toutes les réglementations applicables adoptées par l’Air Resources Board, qu’il est exempt de tout défaut de matière ou de construction susceptible d’entraîner la défaillance d’une pièce garantie et qu’il est matériellement identique en tous points au moteur décrit dans la demande de certification du fabricant. La période de garantie démarre à la date de l’achat initial du moteur.
La présente couverture s’étend à la défaillance de tout composant du moteur due à la défaillance d’une pièce liée aux émissions garantie.
Les réclamations sous garantie seront présentées selon les dispositions de la police de garantie des moteurs de B&S. La garantie ne couvre pas les défaillances de pièces liées aux émissions qui ne sont pas des pièces B&S d’origine ou les défaillances de pièces qui ont fait l’objet d’abus, de négligence ou d’un mauvais entretien ainsi qu’indiqué dans la police de garantie des moteurs de B&S. B&S n’est pas tenu de couvrir la garantie des défaillances des pièces liées aux émissions dues à l’utilisation de pièces rajoutées ou modifiées.
Les moteurs qui sont certifiés conformes à la norme d’émissions du California Air Resources Board (CARB) doivent afficher l’information concernant la période de durabilité des émissions et l’indice d’air. Cette information est indiquée sur les étiquettes apposées sur les moteurs par Briggs & Stratton. L’étiquette du moteur indique les informations de certification. La période de durabilité des émissions indique le nombre d’heures d’utilisation normale pour lequel le moteur est certifié conforme aux normes d’émissions sous réserve d’un entretien approprié tel qu’indiqué dans le manuel d’utilisation et d’entretien. Les catégories suivantes sont utilisées: Modéré: le moteur est certifié conforme pour 125heures d’utilisation normale. Intermédiaire: le moteur est certifié conforme pour 250heures d’utilisation normale. Étendu: le moteur est certifié conforme pour 500heures d’utilisation normale. Par exemple, une tondeuse à conducteur marchant classique est utilisée 20 à 25heures par an. Par conséquent, la période de durabilité des émissions d’un moteur de catégorie intermédiaire équivaudrait à une douzaine d’années.
Pour les moteurs certifiés Phase 2, la période de conformité d’émissions mentionnée sur les étiquettes indique le nombre d’heures d’utilisation pour lequel le moteur est en conformité avec les normes fédérales. Pour les moteurs de cylindrée inférieure à 225cm3. Catégorie C = 125heures, catégorie B = 250heures et catégorie A = 500heures. Pour les moteurs de plus de 225cm3. Catégorie C = 250heures, catégorie B = 500heures et catégorie A = 1000heures.
Sostituire il filtro del carburante. Controllare il gioco delle valvole **
3. Verwijder de peilstok en controleer het oliepeil. Het moet tot de bovenkant van de “full” markering (B) op de peilstok zitten. 4. Indien laag, langzaam olie bijvullen via de olievulopening van de motor (C). Niet overvullen. Wacht na het olie bijvullen een minuut en controleer dan opnieuw het oliepeil. Noot: Vul geen olie bij via de snelle olie aftap (M, Fig. 1) (indien hiermee uitgerust). 5. Breng de peilstok weer aan en draai hem vast.
Brand of explosie kunnen ernstige brandwonden of de dood veroorzaken. Bij het starten van de motor • Zorg ervoor dat bougie, uitlaat, tankdop en luchtfilter (indien de motor hiermee is uitgerust) op hun plaats zitten en stevig vast zitten. • Torn de motor niet indien de bougie verwijderd is. • Wanneer de motor “verzopen” is, plaats de choke (indien hiermee uitgerust) in de stand OPEN/RUN(=aan), beweeg de toerentalbediening (indien hiermee uitgerust) naar de FAST (=volgas) positie en torn tot de motor start.
F. Silencioso Protetor do silencioso (opcional) Retentor de faíscas (opcional) G. Tela protetora / tela giratória
