AX10B - Multi-effets pour basse KORG - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Pédale d'effets pour guitare
Fonction principale	Modélisation sonore
Nombre de pédales	2 pédales
Affichage	Afficheur numérique
Contrôles	Potentiomètres et boutons
Alimentation	Adaptateur secteur ou piles
Connectivité	Entrée et sortie jack
Effets intégrés	Multi-effets
Dimensions	Non précisé
Poids	Non précisé
Matériau	Boîtier métallique
Utilisation	Guitare électrique
Mode d'emploi	Inclus
Langues du manuel	Multilingue
Fabrication	Fabriqué en Chine

FOIRE AUX QUESTIONS - AX10B KORG

Comment puis-je résoudre un problème de son faible sur le KORG AX10B ?

Vérifiez d'abord le niveau de volume sur l'appareil et assurez-vous que les câbles sont bien connectés. Si le problème persiste, essayez de réinitialiser les paramètres de l'appareil.

Que faire si le KORG AX10B ne s'allume pas ?

Assurez-vous que l'appareil est correctement alimenté. Vérifiez le câble d'alimentation et essayez une autre prise. Si l'appareil ne s'allume toujours pas, il peut nécessiter une réparation.

Comment puis-je changer les presets sur le KORG AX10B ?

Utilisez les boutons de navigation pour parcourir les presets. Appuyez sur le bouton de sélection pour choisir le preset désiré.

Pourquoi le KORG AX10B ne répond-il pas aux pédales d'expression ?

Vérifiez si la pédale est correctement connectée et si elle est compatible avec le KORG AX10B. Assurez-vous également que la fonction de pédale d'expression est activée dans les paramètres.

Comment réinitialiser le KORG AX10B aux paramètres d'usine ?

Pour réinitialiser l'appareil, maintenez enfoncé le bouton 'Edit' tout en allumant l'appareil, puis suivez les instructions à l'écran pour confirmer la réinitialisation.

Comment mettre à jour le firmware du KORG AX10B ?

Visitez le site Web de KORG pour télécharger la dernière version du firmware. Suivez les instructions fournies pour mettre à jour l'appareil en toute sécurité.

Mon KORG AX10B émet des bruits indésirables, que faire ?

Vérifiez les connexions des câbles et assurez-vous qu'il n'y a pas d'interférences provenant d'autres appareils. Essayez d'utiliser des câbles de meilleure qualité et de tester avec un autre ampli.

Comment sauvegarder mes réglages sur le KORG AX10B ?

Pour sauvegarder vos réglages, utilisez la fonction 'Write' et suivez les instructions à l'écran pour enregistrer vos paramètres dans un preset libre.

Le KORG AX10B ne reconnaît pas mon instrument, que faire ?

Vérifiez si l'instrument est bien connecté et assurez-vous que les paramètres d'entrée sont corrects. Testez avec un autre instrument pour déterminer si le problème vient de l'appareil ou de l'instrument.

MODE D'EMPLOI AX10B KORG

Manuel d'utilisation

Introduction

Merci d'avoir choisi le Proceseur de signal à modélisation ToneWorks AX10B. Pour garantir un fonctionnement sans problèmes, veuillez tire attentivement ce manuel et utiliser l'appareil comme expliqué. Quand vous aurez fini de dire le manuel, conservez-le de façon à pouvoir vous y reporter par la suite.

• La technologie de modélisation "REMS" de Korg est utilisé pour délivrer de nombreux effets sophistiqués dont : 3 types de pré-effets, 11 types de modélisation d'ampli, 11 types d'effets de modulation et 11 types d'effets d'ambiance. La disposition logique des boutons et touches d'ampli et d'effet suivant le flux du signal, de l'entrée de basse à la sortie, vous permet de créé facilement et intuitivement un large éventail desons.

Scheme du signal de l'AX10B

• Le modele AX10B offre une large gamme de sons d'amplis de bassé faveux, allant des sons chauds et gras distinctifs des amplis à tube au son des amplis modernes. Des effets comme le Chorus, le Delay et le Tape-Echo sont aussi disponibles.
• 40 programmes préseLECTIONnés tirant pleinement profit du potentiel de l'AX10B sont immédiatement prêts à l'emploi et vous pouvez enregistrer vos propres réglages dans 40 autres programmes utilisateurs.
• La pédale d'expression intégrée vous apporte une dimension ajoutée de contrôle en temps réel, vous permettant de changeur le volume, d'ajouter un effet d'octave pour un son ultra basse, ou de contrôler la vitesse de modulation, le temps du Delay, le Filter, ou le Pitch Bend. Un effet unique Talk produit même un son "talking modulator", qui étend dramatiquement vos possibilités de jeu de basse.
• L'accordeur chromatique automatique intégré vous permet d'accorder votre instrument silencieusement, un plus pour les citadins.

Table des matières

Introduction 15
Précautions 16
Guide de démarrage rapide 17
Nomenclature et fonctions 18
Panneau avant 18
Panneau arriere 19
Configuration 20
Mise sous/hors tension 20
Raccordements 20
Utilisation de l'AX10B 21
Selection des programmes 21
Bypass et Mute 21
Accordeur 21
Utilisation de la pédale d'expression 22
Creation de sons 22
Creation de sons sur l'AX10B 22
PRE FX 23
AMP TYPE 23
MODULATION 23
AMBIENCE 24
Pedale d'expression 24
NR (Reduction du bruit) 24
Enregistrement d'un programme 24
Autres fonctions 25

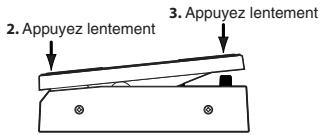

Calibrage de la pédale d'expression 25
Réinitialisation des programmes aux réglages d'usine .. 25
Guide de dépannage 25
Principales specifications 26

Précautions

Emplacement

L'utilisation de cet instrument dans les endroits suivants peut en entraîner le mauvais fonctionnement.

• En plein soleil
  Endroits très chauds ou très humides
  Endroits sales ou fort poussiereux
• Endroits soumis à de fortes vibrations
• A proximé de champs magnétiques

Alimentation

Veuillez brancher l'adaptateur secteur spécifique sur une prise secteur à la tension appropriée. Ne branchez pas l'adaptateur sur une prise de courant dont la tension ne correspond pas à celle pour laquelle l'appareil a été créé.

Interférences avec d'autres apparéils électriques

Les postes de radio et de télévision situés à proximé peuvent sourrir d'interférences à la réception. Faites fonctionner cet apparéil à une distance raisonnable des postes de radio et de télévision.

Maniement

Pour éviter de les endommager, manipuez les commandes et les boutons de cet instrument sans appliquer de force excessive.

Entretien

Lorsque l'extérieur est sale, essuyez-le avec un chiffon propre et sec. Ne vous servez pas d'agents de nettoyage liquides comme du benzène ou du diluant, des produits de nettoyage ou des vernis inflammables.

Conservez ce manuel

Après avoir lu ce manuel, veuillez le conserveur soigneusement pour reférence ultérieure.

Évitez toute intrusion d'objets ou de liquide

Ne place jamais de récipient contenant du liquide près de l'instrument. Si le liquide pénétre dans l'appareil, il risque de provoquer des dommages, un incendie ou une électrocution.

Veillez à ne pas laisser tomber d'objets métalliques dans le boitier. Si cela se produit, débranchez l'adaptateur secteur de la prise de courant et contactez votre revendeur Korg le plus proche ou le magasin où vous avez acheté l'instrument.

Marque CE pour les normes européennes harmonisées

La marque CE apposee sur tous les produits de notre firme fonctionnant sur secteur jusqu'au 31 decembre 1996 signifie que ces appeareils repondent à la Directive EMC (89/336/CEE) et à la Directive concernant la marque CE (93/68/CEE).

La marque CE apposse après le 1 janvier 1997 signifie que ces apparciels sont conformes à la Directive EMC (89/336/CEE), à la Directive concernant la marque CE (93/68/CEE) ainsi qu'à la Directive Basse Tension (73/23/CEE).

La marque CE apposoed sur tous les produits de notre firme fonctionnant sur piles signifie que ces apparciels repondent a la Directive EMC (89/336/CEE) et a la Directive concernant la marque CE (93/68/CEE).

REMARQUE IMPORTANTE POUR LES CLIENTS

Ce produit a ete fabriqu e suivant des specications sveres et des besoins en tension aplicables dans le pays ou ce produit doit etre utilisé. Si vous aze achet e produit sur internet, par correspondence ou/et au telephone, vous devez vérifier que ce produit est bien utilisable dans voire pays de residence.

ATTENTION: L'utilisation de ce produit dans un pays autre que celui pour lequel il a eté concu peut etre dangereuse et annulera la garantie du fabricant ou du distributeur.

Veuillez aussi conserver vous recepise qu est la preuve de votre achat, faute de quoi donneit risque de ne plus ete couvert par la garantie du fabricant ou du distributeur.

Qu'est-ce que le REMS?

Le système ÉMMS (de l'anglais Resonant Structure and Electronic circuit Modeling System) est une technologie de modelage du son professionnel de Korg qui produit avec précision les caractéristiques et la nature complexes des instruments acoustiques et électriques ainsi que des circuits电子iques dans leur environnement réel. Le système ÉMMS émule une vaste gamme de caractéristiques de générateurs desons comme des corps d'instruments, des haut-parleurs et des enceintes, des champs acoustiques, des microphones, des lampes, des transistors, etc.

Guide de démarrage rapide

Avant d'effectuer les raccordements avec un apparéil extérieur quelconque, mettez toutes les commandes de volume sur leur position minimale et mettez l'AX10B hors tension.
1. Si I'AX10B doit être alimenté sur piles, ouvrez le logement des piles situé sous le panneau inférieur, et insérez quatre piles alcalines AA (vendues séparation). Si vous souhaitez alimenter I'AX10B avec l'adaptateur secteur vendu séparation, branchez l'adaptateur sur la prise DC9V du panneau arrêté (l'appareil se mettra sous tension).
2. Réglez le commutateur de selection INPUT L/H sur la position correspondant à la sortie de votre guitare. Si votre guitare est munie de micros à niveau de sortie élevé comme des micros double bobinage, choisissez la position "H". Si votre guitare est munie de micros à niveau de sortie faible comme des micros simple bobinage, choisissez la position "L".
3. Raccordez votre guitare à la prise INPUT de l'AX10B. Si vous faites fonctionner l'appareil sur piles, l'AX10B se mettra alors sous tension.
4. Si vous raccordez l'AX10B à un ampli de basse, réglez le commutateur de sélection AMP/LINE sur "AMP". Si vous raccordez l'AX10B à un casque, un enregistreur ou un mélangeur, réglez ce commutateur sur "LINE".
5. Raccordez la prise OUTPUT de l'AX10B à la prise INPUT de votre ampli de basse ou enregistrure. Si vous souhaitez utiliser un casque, branchez-le sur la prise OUTPUT.
6. Mettez l'appareil raccordé sous tension, and réglez le volume au niveau souhaité. Vous pouvez aussi utiliser les boutons MASTER de l'AX10B pour régler le volume.
7. Appuyez sur les touches de selection de programme pour changer de programme.

CONSEILS

L'AX10B offre 40 programmes prerégles (01~94) et 40 programmes utiliser (0.1~9.4). Avec les réglages d'usine, les programmes utilisé ont le même contenu que les programmes prerégles.

1. Vous pouvez contröler l'effet de la pédale en utilisant la pédale d'expression. La pédale est activée lorsque la LED PEDAL en haut et à gauche de la pédale est allumée. Si cette LED est éteinte, offensez complètement la pédale pour allumer la LED. La pédale sera alors activée.
2. Édition du son

Utilisez le commutateur de selection AMP TYPE pour selectionner un type d'amplificateur et les divers boutons de commande pour régler le gain, la tonalité, le volume, etc.

1. Édition d'un effet

Si vous souhaitez éditer l'effet de modulation ou l'effet d'ambiance (situé après l'amplificateur), utilisez le commutateur de sélection MODULATION ou le commutateur de sélection AMBIENCE pour sélectionner l'effet souhaité, et les touches DEPTH situées sous le commutateur de sélection pour régler la profondeur de l'effet, etc. Vous pouze aussi régler la vitesse, etc. d'un effet de modulation en maintainant la touche FUNCTION enconcée et en appuyant sur les touches DEPTH (qui prennant alors la fonction de touches SPEED). Vous pouze régler le temps du Delay ou du Reverb pour l'effet d'ambiance en appuyant sur la touche TAP à l'intervalle souhaité.

1. Pour éoperator le pré-effet situé avant l'amplificateur, appuyez sur la touche PRE FX afin de sélectionner un effet et utilisez les touches VALUE pour effectuer les réglages. Ainsi s'achève cette brève introduction à l'AX10B. Ce mode d'emploi contient bien d'autres informations sur les capacities de l'AX10B, aussi veillez le tire attentivement de telle sorte que vous puissiez tirer pleinement parti de votre AX10B.

Nomenclature et fonctions

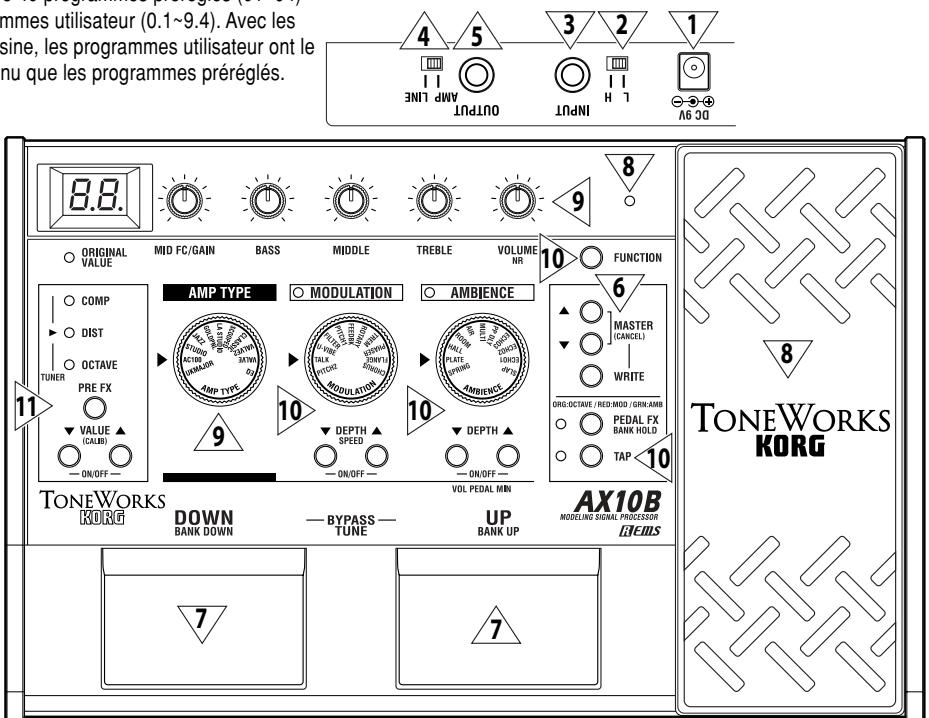

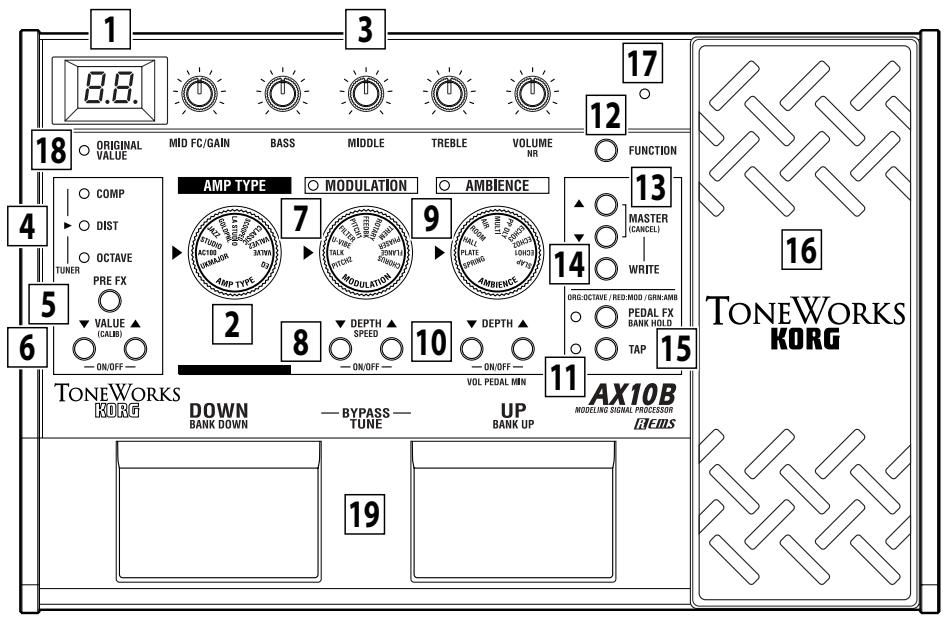

Panneau avant

1 Écran

Le nombre de programme est affiché et lorsque vous utilisez un bouton ou une touche, la valeur du paramètre correspondant apparaitra brievement sur l'afficheur.

S'allume lorsque l'appareil est sous tension.
- Le point situé dans le coin inférieur droit de l'afficheur s'allumera quand vous editerez une valeur de paramètre.
- Quand l'AX10B fonctionne sur piles, [Lo] clignotera si les piles sont presque épuisées.

2 Commutateur de selection AMP TYPE

Utilisez ce commutateur pour selectionner un des 11 types d'amplificateurs.

3 Boutons de commande

Ces boutons permettent de régler le gain, la tonalité et le volume des modèles d'amplificateur.

Vous pouvez régler la quantité de réduction du bruit en tournant le bouton VOLUME/NR tout en maintainant la touche FUNCTION enfonnée.

Certains réglages de ces boutons peuvent provoquer de la distorsion. Dans ce cas, baissez le volume avec le bouton de commande VOLUME (ou les touches MASTER).

4 LED PRE FX (TUNER)

Ces LED indiquent le pré-effet sélectionné.
Elles ne s'allumeront pas si le pré-effet est désactivié.
Lorsque l'accordeur est activé, ces LED indiquent la différence par rapport à la hauteur de note correcte. (p.21)

5 Touche PRE FX button

Chaque fais que vous appuyez sur cette touche, le type de pré-effet change dans l'ordre suivant : COMP → DIST → OCTAVE → COMP.

6 Touches VALUE (CALIB) - ON/OFF -

Ces touches servent à régler la valeur du pré-effet.

Vou pouvez activer/désactiver PRE FX en appuyant simultanément sur les touches VALUE ▲ et ▼.

Lorsque l'accordeur est activé, vous pouvez utiliser ces touches pour effectuer son calibrage (CALIB).

7 Commutateur de selection MODULATION

Permet de selectionner un des 11 types d'effets de modulation.

8 Touches DEPTH/SPEED buttons - ON/OFF -

Ces touches permettent de régler la profondeur, etc., de l'effet de modulation (DEPTH).

Vou pouve régler la vitesse de modulation, etc. en appuyant sur ces touches (SPEED) tout en maintainant la touche FUNCTION enfonnée.

Voupez activer/désactiver l'effect MODULATION en appuyant simultanément sur les touches DEPTH et (ON/OFF). Si l'effect est désactivé, la LED du commutateur de selection MODULATION ne s/allumera pas.

9 Commutateur de selection AMBIANCE

Permet de sélectionner un des 11 effets d'ambiance.

Ces touches permettent de régler la profondeur, etc. de l'effet d'ambiance sélectionné.

Voussoupiezactiver/désactiverAMBIENCEenappuyant simultanément sur les touches DEPTHAet (ON/OFF).Si I'effet estdésactivé,laLEDurdocommutateurdeselection AMBIENCEne s'allumera pas.Si la pedale d'expression contrôle le volume,vousoupiezobtenirle niveaile plus bas (i.e.,lorsque la pedale est revenue complètement en position haute)enappuyant surAet tout enmaintenantla touche FUNCTION enfonnée.

11 Touche TAP

Vous pouvez régler le temps du Delay ou du Reverb pour l'effet d'ambiance en appuyant sur la touche TAP à l'intervalle souhaité. La LED située à gauche clignotera pour indiquer le rythme.

12 Touche FUNCTION

Pour éoperator un des paramètres imprimés en rouge sur le panneau avant, maintenez cette touche enfoncée et utilisez la touche ou le bouton correspondant. Vous pouvez par exemple changer la vitesse de l'effet de modulation en maintainant cette touche enfoncée et en utilisant les touches MODULA-TION DEPTH.

13 Touches MASTER (CANCEL)

Ces touches permettent de régler le volume général de l'AX10B (MASTER).

Lorsque l'AX10B est prét à enregistrer, une pression sur l'une de ces touches annulera l'opération Write (CANCEL).

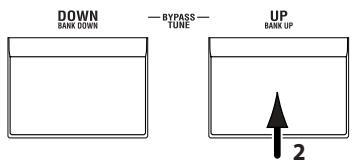

14 Touche WRITE

Utilisez cette touche pour enregistrer un programme.

Lorsque you appuyez sur cette touche, l'AX10B entre en mode "write-ready"; si you appuyez de nouveau sur cette touche, le programme sera enregistré. (p.24)

Cette touche permet de selectionner l'effect qui sera contrôle par la pédale d'expression (Pedal Effect).

A chaque pression sur cette touche, la LED change de couleur pour indiquer l'effet de pédale qui sera contrôle.

ORG : OCTAVE (orange) : Octave

RED: MOD (rouge): L'effecté sélectionné avec MODULATION

GRN:AMB(vert)：L'effetselectionnéavecAMBIENCE

OFF : VOLUME (éteinte) : Pédale de volume

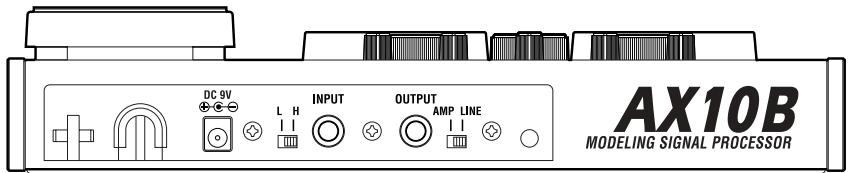

Panneau arrête

20 Commutateur de selection INPUT L/H

Réglez ce commutateur en fonction du niveau de sortie du micro de votre basse.

H: Basses avec niveau de sortie élevé et circuit actif

L: Basses avec niveau de sortie faible

21Prise INPUT

Raccordez votre guitare à cette prise. Utilisez une fiche mono 1/4". Si I'AX10B fonctionne sur piles, il sera mis sous tension quand vous brancherez la fiche.

Si I'AX10B fonctionne sur piles, il ne sera pas mis sous tension si vous insérez une fiche stéreo 1/4".

22 Prise OUTPUT

Raccordez cette prise à votre amplificateur de basse, votre enregistreur, ou votre casque.

Si un effet différent de OCTAVE est sélectionné comme pré-effet, vous ne pourrez pas utiliser la touche PEDAL FX pour sélectionner OCTAVE.

En appuyant sur cette touche tout en maintainant la touche FUNCTION enforcée, vous pouvez seLECTIONner le mode "bank hold" comme moyen de selection des programmes (BANK HOLD). Reportez-vous à "Selection des programmes : b" (p.21).

16 Pedale d'expression

Vous pouvez utiliser cette pédale d'expression pour contrôler les effets ou le volume. Enforcez complètement la pédale pour activer/désactiver l'effect de pédale sélectionné.

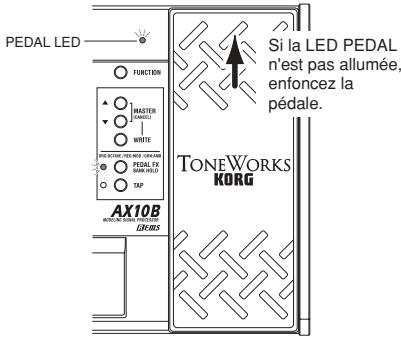

17 LED PEDAL

Cette LED s'allumera si la pédale d'expression est activée.

18 LED ORIGINAL VALUE

Cette LED s'allumera si la valeur editede est identique à la valeur enregistrée (d'origine).

19 Commutateurs de selection de programme DOWN/BANK DOWN, UP/BANK UP -BYPASS, TUNE -

Utilisez ces commutateurs pour selectionner les programmes.
Vou陏 peutz selectionner les programmes de trois facons
dontes.Reportez-vous a "Selection des programmes" (p.21).

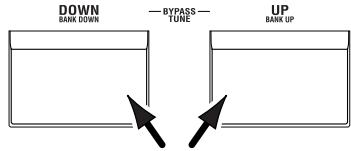

Si vous appuyez simultanément sur les commutateurs UP and DOWN, les effets seront contournés et l'accordeur sera activé (BYPASS) (p.21).

23 Commutateur de selection AMP/LINE

Réglez ce commutateur sur "AMP" si vous branchez un amplificateur, ou sur "LINE" si vous branchez un enregistreur ou utilisez un casque.

Si vous raccordez l'AX10B à un ampli deasse muni d'un tweeteter pour une reponse etendue dans les fréquences élevées, selectionnez la position "LINE".

24 DC9V

L'adaptateur secteur vendu séparément peut être branché sur cette prise (p.20). Lorsque vous branchez l'adaptateur, l'appareil se met automatiquement sous tension.

Voudeveuzutilisementl'adaptateur specifie(p.26).

25 Crochet de cable

Si vous utilisez l'adaptateur secteur vendu séparément, enroulez le cable de l'adaptateur autour de ce crochet (p.20).

Configuration

Mise sous/hors tension

Avant demettre sous ou hors tension l'appareil,vousdezvez baisser le volume de tous les appeareils raccordés.

Lors d'une alimentation sur piles :

1. Pour ouvrir le logement des piles, appuyez légèrement sur l'onglet situé pres de la flèche et soulevez le couvercle.

Installez quatre piles alcalines (vendues séparément) en respectant la polarité et refermez le couvercle.

1. Si l'appareil est alimenté sur piles, il se mettra sous tension lorsque vous brancherez un cable mono sur la prise INPUT. L'écran s'allume quand l'appareil est sous tension.

L'appareil se met hors tension lorsque vous débranchez le cable de la prise INPUT.

Veillez à débrancher le cable de la prise INPUT lorsque vous n'utilise pas l'AX10B de façon à economiser l'énergie des piles.
Si vous raccordez un cable stéreo, l'appareil ne se mettra pas sous tension.
Si les piles sont usées, un indicateur _0 clignotera sur l'écran. Remplacez les piles le plus tôt possible. Les piles usées devront être immédiatement retirees de l'appareil. Si vous laissiez des piles usées dans l'appareil, elles risquent de fuir ou de provoquer un dysfonctionnement. Vous doivent égalementPTRer les piles lorsque vous ne prévoyez pas d'utiliser I'AX10B pendant un certain temps.

Lors d'une alimentation avec l'adaptateur secteur :

1. Raccordez l'adaptateur secteur vendu séparément à la prise DC 9V et branchez l'adaptateur secteur sur une prise secteur. La LED POWER s'allumera, et l'appareil se mettra sous tension.
   Utilisez uniquement I'adaptateur secteur spécifique (p.26).
   N'oubliez pas de débrancher l'adaptateur secteur de la prise secteur lorsque vous n'utilise pas l'AX10B.

N'applique pas de force excessive sur le cable.

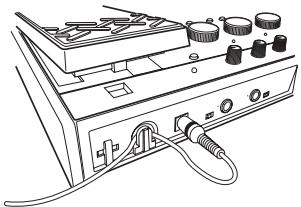

Enroulez le cable de l'adaptateur secteur autour du crochet comme indiqué sur le schéma.

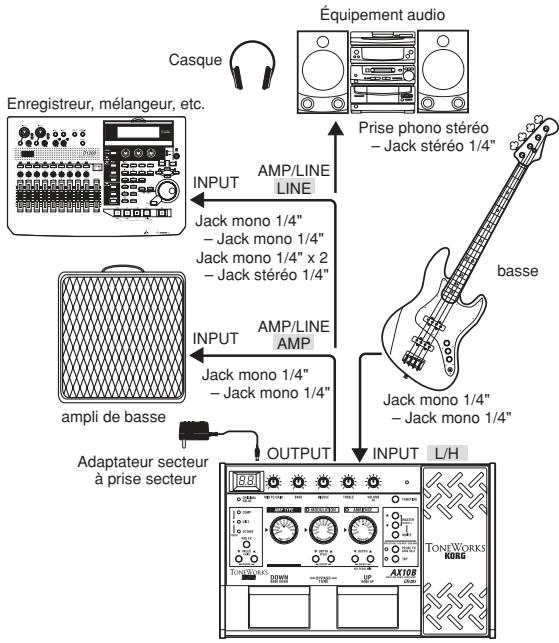

Raccordements

1. Mettez les appareils que vous souhaitez raccorder hors tension et baissez toutes les commandes de volume.
2. Réglez le commutateur de selection INPUT L/H en fonction du niveau de sortie de vos micros.

"H" est correct pour des basses avec niveau de sortie élevé. "L" est correct pour des basses avec niveau de sortie faible.

1. Raccordez votre guitare à la prise INPUT.
2. Reglez le commutateur de selection LINE/AMP sur la position appropriée.

Si vous raccordez l'AX10B à un ampli de basse, utilisez le réglage "AMP". Si vous raccordez l'AX10B à un mélangeur, un enregistrreur ou un casque, utilisez le réglage "LINE".

Si vous raccordez l'AX10B à un ampli de basse muni d'un tweeter pour une réponse étendue dans les fréquences élevées, Sélectionnéz la position "LINE".
5. Raccordez la prise OUTPUT à votre ampli ou enregistreur, etc.

La prise OUTPUT est stéréophonique (TRS). Par conséquent, si vous utilisez un cable mono pour la raccorder à votre ampli de basse, etc., seul le son du canal L (gauche) sera émis.

Si vous souhaitez utiliser un casque, raccordez le casque à cette prise.

Si vous utilisez les deux canaux d'un mélangeur ou deux amplificateurs en stéreo, utilisez un cable stéreo à mono double.

1. Lorsque les raccordements sont terminés, mettez l'appareil raccordé sous tension et réglez le volume.

Utilisez les touches MASTER pour régler le volume général de l'AX10B. (p.19-13)

CONSEILS

Si le son présente de la distorsion lorsque vous utilise I'AX10B en mode "bypass", utilisez les touches MASTER pour abaisser le volume.

Utilisation de l'AX10B

Sélection des programmes

Une fois la configuration effectuee, vous pouvez selectionner des programmes et les essayer.

L'AX10B offe 40 programmes preréglés et 40 programmes utiliseur. Il y a dix banques de preréglages (0~9) et dix banques utiliseur (0..9.), avec quatre programmes dans chaque banque.

Programmes utilisateurs

Banque: 0.~9. Programme: 1~4

Programmes prêregles

Banque: 0~9 Programme: 1~4

Vous pouvez selectionner les programmes à l'aide d'une des trois méthodes suivantes.

a: Balayage des programmes de toutes les banques

1. Appuyez sur le commutateur de selection UP ou DOWN.

...9.4÷01÷02÷03÷04÷11÷...÷93÷94÷0.1...

b: Balayage des programmes dans une banque

1. En maintenant la touche FUNCTION enforcée, appuyez sur la touche PEDAL FX (BANK HOLD) pour sélectionner le mode "bank hold". La banque apparaitra à l'écran sous la forme "H".
2. Appuyez sur le commutateur de selection de programme UP ou DOWN. Seul le programme changera ; la banque ne changera pas.
   ...H4÷ H1÷ H2÷ H3÷ H4÷ H1÷ H2...
3. Pour annuler le mode "bank hold", appuyez de nouveau sur la touche PEDAL FX (BANK HOLD) en maintenant la touche FUNCTION enfonnée.

C: Balayage des banques (en laissant fixé le programme)

1. En Maintenant la touche FUNCTION enfoncée, appuyez sur le commutateur de selection de programme UP (BANK UP) ou DOWN (BANK DOWN). La banque changera. Vous pouvez aussi utiliser cette méthode lorsque le mode Bank Hold mode est selectionné. (Dans l'exemple suivant le programme 1 est selectionné)
   ...11÷21÷31÷41÷...÷91÷0.1÷...÷9.1...

Bypass et Mute

Si vous contourez l'AX10B avec la fonction Bypass, votre son sera direct sans effet (il ne sera pas traité).

Si vous coupez le son de l'AX10B avec la fonction Mute,\ aucun son ne sera audible.

1. Appuyez simultanément sur les commutateurs de seLECTION de programme UP et DOWN.

Bypass: Appuyez simultanément sur UP et DOWN et relâché immédiatement la pression.

Mute: Appuyez simultanément sur UP et DOWN et maintenez-les enforcées pendant environ une seconde, puis relâchez la pression.

Lorsque vous appuyez simultanément sur UP and DOWN, l'affichage [---] clignote lentement, puis après environ une seconde se met à clignoter plus rapidement. Pour contourner l'AX10B (Bypass), relâchez la pression sur les touches pendant que l'affichage clignote lentement. Pour couper le son de l'AX10B (Mute), relâchez la pression sur les touches pendant que l'affichage clignote rapidement.

1. Pour annuler Bypass ou Mute, appuyez au besoin sur le commutateur de selection de programme UP ou DOWN.

Accordeur

Voupeuze utilise l'accordeur chromatique automatique intégré de l'AX10B pour accorder libre guitare. Pour activer l'accordeur, appuyez simultanément sur les commuteurs de seLECTION de programme UP et DOWN.

CONSEILS

Vou pouve activer l'accordeur en selectionnant au choix Bypass ou Mute. Si vous selectionnez Mute, vous pourrez accorder votre guitare en silence.

Procedure d'accord

1. Pour activer l'accordeur, appuyez simultanément sur les commutateurs de selection de programme UP et DOWN afin de contourner ou couper le son de l'AX10B. Pour la procédure à suivre, reportez-vous à “Bypass et Mute” (ci-dessus).
2. Jouez la corde que vous souhaitez accorder et le nom de la note la plus proche sera affichée. Un point décimal ". à droite de la note représenté un dièse (#).
   Ne jouez pas simultanement deux cordes ou plus quand vous accordez.
3. Accordez grossièrement la corde de telle façon que le nom de la note correcte apparaisse sur l'afficheur.
4. Accordez plus précisément la corde de telle façon que seule la LED au centre de la section PRE FX (TUNER) soit allumée.

Lorsque le nom de la note est A#

Trop bas

Trop haut

Accord correct

1. Lorsque vous avez fini d'accorder, appuyez sur le commutateur de selection de programme UP ou DOWN pour revenir en mode de fonctionnement normal.

Calibrage de l'accordeur

Lorsque vous mettez l'appareil sous tension, A moyen est régle sur une fréquence de référence de 440 Hz. Si vous le souhaitez, vous pouvez régler (calibrer) cette hauteur de référence.

1. Avec l'accordeur activé, utilisez les touches VALUE (CALIB) pour effectuer le calibrage. La plage de réglage disponible s'étend de 438 à 445 Hz. Lorsque vous changez la valeur de réglage, l'écran affiche les deux chiffres inférieurs de la fréquence de calibrage (e.g., "41" pour 441 Hz).
   L'AX10B ne conserve pas la valeur de réglage quand il est mis hors tension.

Utilisation de la pédale d'expression

Vous pouvez utiliser la pédale d'expression pour ajouter une tonalité une octave plus bas et contrôle des paramètres comme le volume, la vitesse de modulation, le Filter, le Pitch Bend et le niveau d'ambiance.

La pédale d'expression peut contrôler l'effet PRE FX OCTAVE, un paramètre de l'effet MODULATION ou AMBIENCE sélectionné (11 types par effet), ou le volume au choix.

Utilisation de la pédale d'expression

1. Sélectionnez un programme pour lequel la LED PEDAL (située en haut et à gauche de la pédale d'expression) est allumée.

Si vous avez selectionné un programme pour lequel la LED PEDAL est allumée, vous pourrez utiliser la pedale d'expression pour contrôler un effet de pédale.

Meme avec un programme pour lequel la LED PEDAL n'est pas allumée, vous pouvez enforcer complètement la pédale pour l'activer (la LED PEDAL s'allumera).

Si le volume est sélectionné comme effet de péda, vous ne pourrez pas l'activer ou le désactiver avec la péda ; il restera toujours activé.

1. Utilisez la pédale d'expression tout en jouant. Vous pourrez remarquer comment le son change.

N'appliquez pas de force excessive sur la pédale d'expression. Avant d'utiliser cette dernière, vous devriez déterminer la quantité de force nécessaire pour allumer la LED PEDAL ou contrôler l'effet, et appliquer seulement la force nécessaire.

CONSEILS

Voussoupiezutiliserla touchePEDALFX pour commuter I'effet ou le volume) contrrole par la pedale d'expression.La fonction assignee a la pédale est indiquée par la couleur de la LED située a gauche de la touche. (p.24)

Creation de sons

Création de sons sur l'AX10B

Vous pouvezCHOISIR entre deux methodes pour creer des sons;vous pouvez edited un programme preréglé ouutilisateur existant ou creer un son a partir de zéro.

Si vous souhaitez commencer avec un programme existant, seLECTIONnez un programme dont le son est proche du son souhaité et modifiez-le. Réglez les boutons MID FC/GAIN, BASS, MIDDLE et TREBLE de l'ampli, et utilisez les touches VALUE, DEPTH, SPEED et TAP pour régler la profondeur et la vitesse, etc., des effects.

Si vous souhaitez créé un son à partir de zéro, vous pouvez (par exemple) commencer en sélectionnant le type d'ampli avec AMP TYPE. Si vous désactivez les effets PRE FX, MODULATION et AMBIENCE, vous pourrez entendre plus clairément les caractéristiques de chaque type d'amplificateur. Vous pouvez désactiver chaque effet en appuyant simultanément sur ces touches VALUE ou DEPTH ▲ et ▼.

Lorsque you've choisi votre type d'ampli, reglez les boutons de commande MID FC/GAIN, BASS, MIDDLE, TREBLE et VOLUME.

Après avoir effectué les réglages de votre amplificateur, vous pourrez commencer à ajouter des effets. Il y a tout d'abord MODULATION et AMBIENCE, situés après l'amplificateur. Appuyez simultanément sur les touches DEPTH ▲ et▼ pour activer l'effet. Puis, tournez le sélecteur MODULATION ou le sélecteur AMBIENCE pour désirir l'effet souhaïte. Utilisez les touches DEPTH pour régler la profondeur de l'effet, etc. En ce qui concerne l'effet de modulation, vous pouvez utiliser les touches DEPTH enMaintenant la touche FUNCTION enforcée pour régler le temps du Delay ou du Reverb. Pour sélectionner les réglages de PRE FX, avant l'amplificateur, activez PRE FX, puis utilisez la touche PRE FX pour sélectionner l'effet. Utilisez les touches PRE FX VALUE pour régler la quantité d'effet. Il se peut que vous souhaitiez désactiver MODULATION et AMBIENCE pendant le réglage de PRE FX.

Utilisez ensuite la touche PEDAL FX pour sélectionner la fonction que vous contrôlez avec la pédale d'expression. Cette touche permet de sélectionner l'effet (volume) qui sera contrôle par la pédale.

Si vous entendez du bruit, vous pourrez régler la réduction de bruit. Tournez le bouton NR (le bouton le plus à droite) tout en Maintenant la touche FUNCTION enforcée pour régler la quantité de réduction du bruit.

Enfin, lorsque vous aurez obtenu le son souhaité, vous pourrez l'enregistrer dans la mémoire. Si vous passez à un programme différent ou mettez l'appareil hors tension sans avoir enregistré le programme, ce dernier sera perdu.

Certains réglages d'effet peuvent produit de la distorsion. Baissez dans ce cas le volume avec le bouton VOLUME.

PREFX

Utilisez la touche PRE FX pour selectionner un pre-effet et utilisez les touches VALUE pour régler la quantité d'effect. Si vous avez selectionné WAH comme PEDAL FX, vous pourrez utiliser la pédale d'expression pour contrôrer WAH.

TYPE	Explication	Normal	PEDAL FX: WAH
		VALUE	PEDAL	VALUE
COMP	Compresseur avec attaque accentuée	Règle la sensibilité: 0~30	---	---
DIST	Distortion optimisée pour les basses	Quantité de distorsion: 0~30	---	---
OCTAVE	Produit une tonalité une octave plus bas que le son d'origine, et le mélange avec le son d'origine pour ajouter de la profondeur et du grave. (*1)	Réglage de la tonalité: 0~30	Contrôle la profondeur de l'effet	Spécifique la profondeur de l'effet à la position de pédale maximale

(^*1) Cet effet ne peut pas fonctionner correctement si deux cordes ou plus sont jouees simultanement ou si des cordes graves sont jouees.

AMPTYPE

Utilize the commutateur de selection AMP TYPE pour selectionner un amplificateur et reglez GAIN, TREBLE, MIDDLE, BASS, and VOLUME. Un effet de cabine approprié pour cet ampli sera ajouté à chaque AMP TYPE (à l'exception de EQ). Le changement de réglage du commutateur de selection AMP/LINE changera la profondeur de l'effect de cabine.

TYPE	Explication
EQ	Égaliseur 3 bandes depuis une entrée ligne directe.
VALVE	Ampli à tube avec commutateur ULTRA LO activé. (CAB recommodée : 810CLS)
VALVE2	Ampli à tube adapté au rock. (CAB recommodée : 810CLS)
CLASSIC	Ampli à tube dont les caractéristiques de base changent en fonction de la valeur de réglage du cadran. (CAB recommodée : 118+112)
SCOOPED	Ampli avec son typique des années 80. (CAB recommodée : 410MTL)
LA STUDIO	Ampli avec son typique L.A. (CAB recommodée : 410 LA)
GOLDPNL	Ampli connu pour son panneau doré élégant et son son clair. (CAB recommodée : 410MDN)
JAZZ	Ampli combo apprécié par les bassistes de jazz. (CAB recommodée : 115JAZ)
STUDIO	Un combo à tube idéal pour le son Motown. (CAB recommodée : 115STU)
AC100	Ampli à tube de 100 W fabriqué par Vox. (CAB recommodée : 215TALL)
UKMAJOR	Ampli à tube de 200 W fabriqué au Royaume-Uni. (CAB recommodée : 415 UK, 412 UK).

Boutons de commande

MID FC/ GAIN(*2)	Réglage de la créée des fréquences moyennes ( quand AMP TYPE est régé sur EQ ~ JAZZ) 1~5 Réglage du gain ( quand AMP TYPE est régé sur STUDIO ~ UKMAJOR)
BASS	Règla la plage des basses fréquences de l'ampli.
MIDDLE	Règla la plage intermédiaire des fréquences de l'ampli.
TREBLE	Règla la plage des haute fréquences de l'ampli.
VOLUME	Règla le volume.
NR (*3)	Règla la profondeur de la réduction de bruit. ( Tournez le bouton EFF. DEPTH tout en maintainant la touche TAP enfoncée.)

(^2) Fonctionne comme MID FC si AMP TYPE est regle sur EQ JAZZ. Fonctionne comme GAIN si AMP TYPE est regle sur STUDIO UKMAJOR.
(3) Pour régler la réduction de bruit, tournez le bouton VOLUME (NR) tout en maintainant la touche FUNCTION enforcé.

MODULATION

Utilisez le commutateur de selection MODULATION pour selectionner un effet de modulation et les touches DEPTH pour regler le parametre DEPTH. Pour regler le parametre SPEED, utilisez les touches DEPTH (SPEED) tout en maintainant la touche FUNCTION enfoncée. Si MOD est selectionné comme PEDAL FX, vous pourrez utiliser la pédale d'expression pour contrôler l'effect.

TYPE	Explication	Normal		PEDAL FX:MOD
		DEPTH	SPEED	PEDAL	DEPTH	SPEED
CHORUS	Chorus stéreo ancien.	Profondeur de l'effet:0~30	Vitesse de modulation:0~30	Vitesse de modulation	Profondeur de l'effet:0~30	N/A(*4)
FLANGE	Flanger ancien.
PHASER	Phaser ancien.
TREM	Tremolo ancien.
ROTARY	Simulation d'enceinte rotative.
FEEDBK	Le Mode 1 générale artificiellement du Feedback, et s'active lorsqu'une note est soutenue pendant longtemps. Le Mode 2 générale du Feedback une octave plus haut.	Quantité de Feedback:0~15Profondeur du Vibrato:16~30	Réglage du mode:1. Normal,2. Overtone	La première partie du mouvement de la pédale contrôle la quantité de Feedback ; la suite du mouvement contrôle la profondeur du Vibrato.	Réglage du mode:1. Normal,2. Overtone
PITCH1	Pitch Shifter mélangié au son direct.	Quantité de Pitch Shift(*5): 12..~1., d., d,1~12	Niveau de l'effet:0~30	Niveau de l'effet	Quantité de Pitch Shift(*5): 12..~1., d., d,1~12
FILTER	Filtre dont la fréquence de coupure varie en réponse à la force du picking (pour "Normal") ou du mouvement de la pédale (pour "PEDAL FX")	Balayage descendant √: 0~15,Balayage ascendant ~ : 16~30	Résonance:0~30	Coupure de fréquence	Résonance:0~30
U-VIBE	U-Vibe ancien.	Profondeur de l'effet:0~30	Vitesse de modulation:0~30	Vitesse de modulation	Profondeur de l'effet:0~30
TALK	L'effect "Talking" est contrôle par la force du picking (pour "Normal") ou le mouvement de la pédale (pour "PEDAL FX")		Réglage du mode:1~5 (*6)	Contrôle l'effet "talking"	Profondeur de l'effet:0~30	Réglage du mode:1~5 (*6)
PITCH2	Pitch Shifter avec effet à 100% (son traité).	Quantité de Pitch Shift(*7): 12..~1., 1~12	N/A (*4)	Contrôle la quantité de Pitch Shift	Quantité de Pitch Shift quand la pédale est au maximum (*7): 12..~1.,1~12, SP	N/A(*4)

(4) Vous ne peuvent pas utiliser les touches pour modifier la valeur. (5) “.” Indique une valeur négative (-), “d” indique un Detune.
(6) Réglage du mode : 1: YAH-YAH, 2: U-WAH, 3: YOI-YOI, 4: YEAH, 5: HI U-WAH
(7) ". Indique une valeur négative (-), "SP" indique un Pitch Change en marches d'escalier d'une octave vers le haut.

AMBIENCE

Utilisez le commutateur de selection AMBIENCE pour selectionner un effet d'ambiance et les touches DEPTH pour regler le parametre DEPTH. Pour regler le temps du Delay ou du Reverb, appuyez deux fois sur la touche TAP à l'intervalle souhaite. Si AMB est selectionné comme PEDAL FX, vous pourrez utiliser la pédale d'expression pour contrôler l'effet.

TYPE	Explication	TAP	Normal	PEDAL FX: AMBIENCE
			DEPTH	PEDAL	DEPTH
SLAP	Slap-Type Delay pour lequel le temps du delay est le quart de l'intervalle configuré par vos pressions sur TAP	Temps du delay : jusqu'à 250 [ms]	Niveau de l'effect: 0~30	Contrôle la profondeur de l'effet	Spécifie la profondeur de l'effet à la position de pédale maximale
ECHO1	Simulation d'un Tape Echo avec une tonalité chaude (faible Feedback)	Temps du delay: jusqu'à 1,0 [s]
ECHO2	Simulation d'un Tape Echo avec une tonalité chaude (Feedback moyen)
ECHO3	Simulation d'un écho de bande avec une tonalité chaude (Feedback élevé)
PP DLY	Ping-Pong Delay avec sauts de gauche à droite et vice-versa
MULTI	Multi-tap delay
AIR	Reverb avec effet mystérieux	N/A (*4)
ROOM	Reverb d'une pièce	Temps du Reverb : jusqu'à 4,0 [s]
HALL	Reverb d'une salle de concert (*8)	Temps du Reverb : jusqu'à 8,0 [s]
PLATE	Reverb plat (*8)
SPRING	Spring Reverb (*8)

(^*8) Règle le temps du Reverb sur deux fois l'intervalle auquel vous aviez appuyé sur TAP.

Pédale d'expression

Sélection de l'effet qui sera contrôle par la pédale

Appuyez sur la touche PEDAL FX pour sélectionner l'effet qui sera contrôle par la pédale. La LED située à gauche indique l'effet (ou volume) qui sera contrôle.

ORG:WAH (orange):Pedale wah-wah

RED: MOD (rouge): L'effet sélectionné avec MODULATION

GRN: AMB (vert): L'effet sélectionné avec AMBIENCE

OFF : VOLUME (éteinte) : Pédale de volume

Si un effet différent de OCTAVE est sélectionné comme pré-effet, vous ne pourrez pas utiliser la touche PEDAL FX pour sélectionner OCTAVE. Si OCTAVE est sélectionné comme effet de pédale et si vous changez le pré-effet en sélectionnant un autre réglage que OCTAVE, l'effect de pédale sera commuté vers VOLUME.

Utilisation de la pédale pour activer/désactiver l'effect

En enforcant complètement la pédale, vous pouvez activer ou désactiver l'effet PEDAL FX. Lorsque l'effet est activé, la LED à gauche de la pédale s'allume. Si VOLUME est sélectionné comme PEDAL FX, la LED ne pourrait pas s'éteindre.

Réglage de la valeur minimale de la pédaule de volume

Si PEDAL FX est reglé sur VOLUME, vous ne pourrez pas maintenir la touche FUNCTION enfoncée et utiliser les touches AMBIENCE DEPTH pour spécifier le volume minimal (VOL PEDAL MIN) qui sera contrôle par la pédale.

Sauvegarde du son d'une position de pédale spécifique

Vous ne pouvez pas sauvegarder le son produit par une position de pédale spécifique. L'effect de pédale modifierait always le son en fonction de la position actuelle de la pédale.

NR (Réduction du bruit)

Vous pouvez régler la quantité de réduction du bruit en tournant le bouton de commande VOLUME (NR) tout en maintainant la touche FUNCTION enfonnée.

Suivant l'appareil raccordé, une réduction de bruit trop importante peut entraîner la perte de plusieurs notes. Dans ce cas, baissez le niveau de réduction.

Enregistrement d'un programme

Lorsque you've created an un son que you souhaitez conserver, you pouvez l'enregistrer dans un des 40 programmes utiliseur (0.1~9.4).

Si vous changez de programme ou mettez l'appareil hors tension avant d'avoir enregistré votre programme edited, les changements effectués seront perdus. Le programme dans la mémoire de destination sera écrasé par réécriture.
1. Appuyez sur la touche WRITE. Le numéro de programme clignotera sur l'écran et l'AX10B passera en mode "write-ready".
2. Utilisez les commutateurs de selection de programme pour selectionner la mémoire où vous souhaitez enregister le programme.
Vous ne pouvez pas remplacer un programme prérogle (01~94).
3. Appuyez sur la touche WRITE pour enregistrer le programme sous le numéro de programme sélectionné. Si vous decidez de ne pas enregistrer le programme, appuyez sur une des touches MASTER (CANCEL) au besoin pour quitter le mode write-ready (l'affichage clignote). L'appareil reviendra en mode de fonctionnement normal.

1

Autres fonctions

Calibrage de la pedale d'expression

Si la pédale d'expression ne fonctionne pas correctement, veuillez effectuer la procédure décrite ci-dessous.

Lorsque vous calibrez la pédale utilisez votre main car un réglage précis ne sera pas possible si vous utilisez votre pied.
1. Tout en maintainant simultanément enforcées les touches FUNCTION et PEDAL FX, mettez l'appareil sous tension. L'écran affichera [P] pendant environ une seconde, puis [].
2. Déplacez doucement la pédale vers l'arrière. Lorsqu'elle s'arrête, retirez votre main de la pédale et appuyez sur la touche PEDAL FX.

L'affichage passera de à

Si vous appuyez sur la touche MASTER (CANCEL) pendant l'opération de calibrage, le calibrage sera interrompu et le numéro de programme apparaitra.

1. Déplacez lentement la pédale vers l'avant. Lorsqu'elle s'arrête, retirez votre main de la pédale et appuyez sur la touche PEDAL FX.

Lorsque le réglage est terminé, l'affichage [ɔɑ], clignote et le numéro de programme apparait. Vérifiez la pédale pour vous assurer que les réglages sont corrects.

CONSEILS

Si vous assignez par exemple PEDAL FX à VOLUME et réglez VOL PEDAL MIN sur 0, il sera facile de vérifier le niveau MIN après le retour complet de la pédale.

En cas d'éché de l'opération de calibrage, l'écran affichera et l'affichage précédant la calibration sera visible ( ). Si plusieurs essais répétés échouent, il est possible que cela soit du à un dysfonctionnement de l'AX10B. Contactez votre revendeur.

Réinitialisation des programmes aux réglages d'usine

1. Tout en maintainant la touche WRITE enfoncée, mettez l'appareil sous tension.

L'ecran affichera Ld.

Si vous decide de commencer normalement sans charger les réglages d'usine, appuyez sur une des touches MASTER (CANCEL) au besoin.

1. Pendant que l'écran affiche [d], appuyez sur la touche WRITE. Les programmes d'usine seront charges dans la zone utilisateur (0.1~9.4). Lorsque le chargement est terminé, l'affichage [a] clignote, puis le numéro de programme apparait.
   Ne mettez jamais l'appareil hors tension pendant que cette opération est en cours.
   Veuillez noter que si vous chargez de nouveau les programmes preréglés, tous les programmes écrites précédemment seront écrasées par réécriture.

Guide de dépannage

Si l'AX10B ne fonctionne pas de la façon souhaitatione, veuillez vérifier tout d'abord les points suivants. Si vous n'arrivez pas malgré tout a résoudre le problème, contactez votre revendeur.

L'appareil ne se met pas sous tension.

Y a-t-il des piles dans l'appareil? Ou bien, l'adaptateur secteur est-il branché sur une prise secteur? (p.20)
Un cable avec fiche mono est-il raccordé à la prise INPUT ? (p.20)

Pas de son

• Voitureasse,voire amplificateur et/ouvoirecasque sont-ils raccordésauxprisescorrectes？(p.20)
  Votre amplificateur est-il allumé et regle correctement?
  Un cable quelconque est-il endommagé?
  Le niveau général de l'AX10B est-il reglé sur "0" ou sur un niveau très bas ? (p.19)
  Le volume du programme de l'AX10B est-il régé sur "0" ou sur un niveau très bas ? (p.23)
  Le volume de votre instrument est-il baisse ?
  Le son de l'AX10B est-il coupé?

Pas d'effet audible

L'AX10B est-il contourné ? (p.21)
□ Les effets utilisés dans le programme sont-ils actifs ?

La pédale ne fonctionne pas

Avez-vous sélectionné un programme qui utilise un effet de pédaule d'expression ? (p.22, 24)
Lindicateurpedaleest-allumé？

Impossible d'enregister (I'écran affiche "Er")

Avez-vous eteint l'appareil pendant le chargement des programmes preregles?

Rechargez les programmes prêégles. (p.25)

Principales specifications

Modèles d'ampli :	11
Effets:	Types de pré-effets : 3
	Types de modulation : 11
	Types d'ambiance : 11
	Réduction de bruit : 1
Nombre de programmes :	Programmes préréglés : 40 (10 banques x 4 programmes)
	Programmes utiliser : 40 (10 banques x 4 programmes)
Entrée :	Entrée de basse (Jack mono 1/4")
Sortie :	Sortie double usage ligne/casque (Jack stéréo 1/4")
Accordeur :	Plage d'accord : 27,5 Hz – 1.318,5 Hz (A0–E6)
	Calibrage de l'accordeur : A = 438 Hz – 445 Hz
Alimentation	Quatre piles alcalines AA (non inclues, permettent environ 18 heures d'utilisation continue) ou adaptateur secteur vendu séparément (CC 9V⊕-⊕-
Dimensions (L x P x H) :	287 mm x 182 mm x 60 mm
Poids :	1,1 kg (sans les piles)
Accessoires fournis :	Manuel d'utilisation
Options :	Adaptateur secteur

L'aspect extérieur et les specifications sont sujets à modifications sans préavis à des fins d'amélioration.

TONEWORKS KORG

Bedirnungshandbuch

Einleitung
