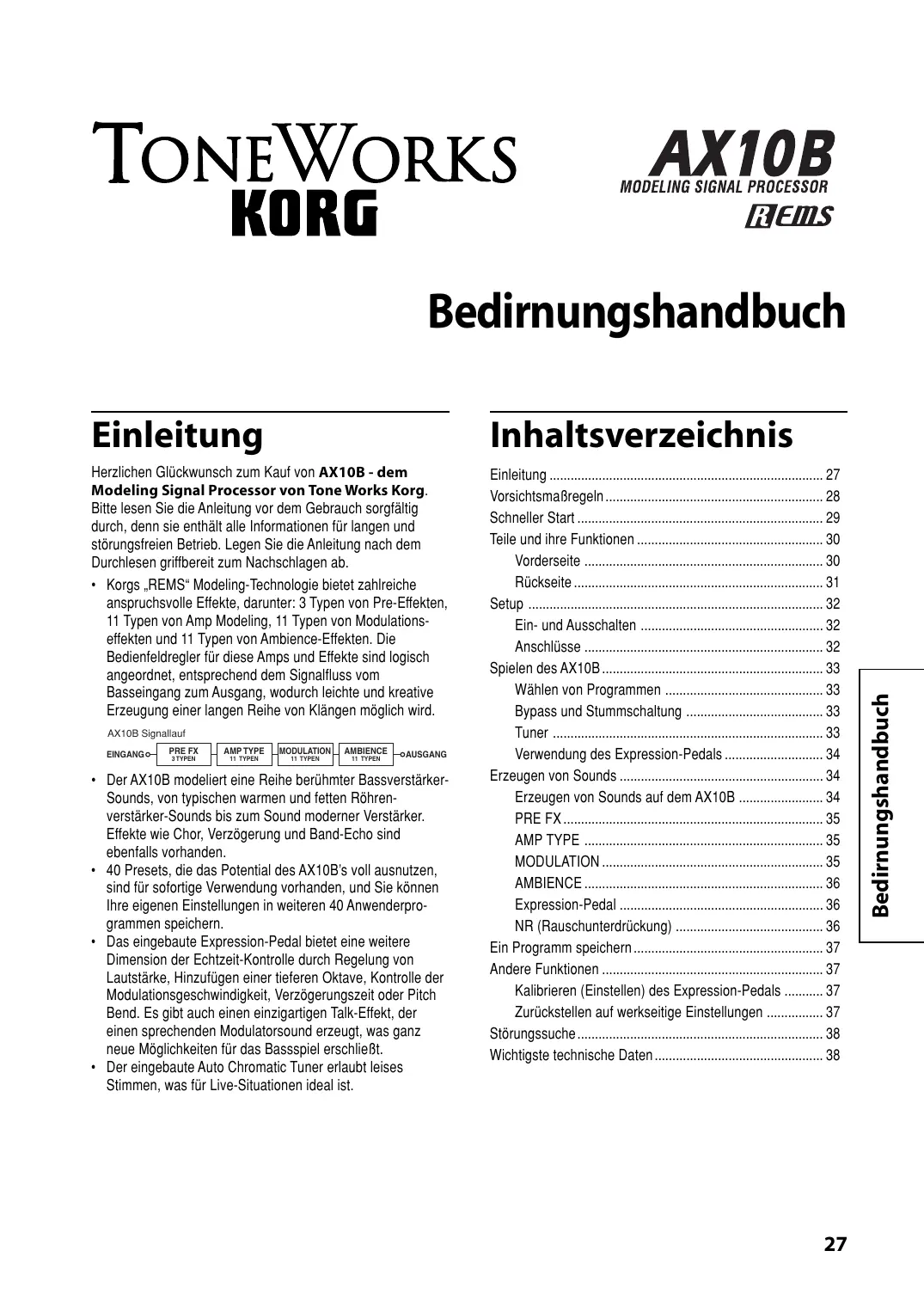

BEDIENUNGSANLEITUNG AX10B KORG

Herzlichen Glückwunsch zum Kauf von AX10B - dem Modeling Signal Processor von Tone Works Korg.

Bitte lesen Sie die Anleitung vor dem Gebrauch sorgfältig durch, Denn sie enthalt alle Informationen fur langen und störungsfreien Betrieb. Legen Sie die Anleitung nach dem Durchlesen griffbereit zum Nachschlagen ab.

Korgs "REMS" Modeling-Technologie bietet zahlreiche anspruchsvolle Effekte, darunter: 3 Typen von Pre-Effekten, 11 Typen von Amp Modeling, 11 Typen von Modulations-effekten und 11 Typen von Ambience-Effekten. Die Bedienfeldregler für diese Amps und Effekte sind logisch angeordnet, entsprechend dem Signalfluss vom Bassegang zum Ausgang, wodurch leichte und kreative Erzeugung einer langen Reihe von Klängen möglich wird.

AX10B Signallauf

EINGANGO

PRE FX 3TYPEN

AMP TYPE 11 TYPEN

MODULATION 11 TYPEN

AMBIENCE 11 TYPEN

AUSGANG

• Der AX10B modeliert eine Reihe berühmter Bassverstärker-Sounds, von typischen warmen und fetten Röhrenverträker-Sounds bis zum Sound moderner Verträker. Effekte wie Chor, Verzögerung und Band-Echo sind ebenfals vorhanden.
• 40 Presets, die das Potential des AX10B's voll ausnutzen sind für sofortige Verwendung vorhanden, und Sie können ihre eigenen Einstellungen in weiteren 40 Anwenderprogrammen speichern.
• Das eingebaute Expression-Pedal bietet eine weitere Dimension der Echtzeit-Kontrolle durch Regelung von Lautstärke, Hinzufügen einer tieferen Oktave, Kontrolle der Modulationsgeschwindigkeit, Verzögerungszeit oder Pitch Bend. Es gibt auch einen einzigartigen Talk-Effekt, der einen sprechenden Modulatorsound erzeugt, was gaz neue Möglichkeit für das Bassspiel erschiedt.
• Der eingebaute Auto Chromatic Tuner erlaubt leises Stimmen, was für Live-Situationen ideal ist.

Inhaltsverzeichnis

Einleitung 27
VorsichtsmaBregeln 28
Schneller Start 29
Teile und ihre Funktionen 30
Vorderseite 30
Rückseite 31
Setup 32
Ein- und Ausschalten 32
Anschlasse 32
Spielendes AX10B 33
Wahlen von Programmen 33
Bypass und Stummschaltung 33
Tuner 33
Verwendung des Expression-Pedals 34
Erzeugen von Sounds 34
Erzeugen von Sounds auf dem AX10B 34
PRE FX 35
AMP TYPE 35
MODULATION 35
AMBIENCE 36
Expression-Pedal 36
NR (Rauschunterrückung) 36
EinProgramm speichern 37
Andere Funktionen 37
Kalibrieren (Einstellen) des Expression-Pedals 37
Zurückstellen auf werkseitige Einstellungen 37
Störungssuche 38
Wichtigste technische Daten 38

Vorsichtsmaßregeln

Verwendungssort

Bei Verwendung des Geräts an den folgenden Orten kann eine Fehlfunktion auftreten.

Im direkten Sonnenlicht
- An Orten mit extremer Temperatur oder Luftfeuchtigkeit
An sehr staubigen oder schmutzigen Orten
An Orten mit starker Vibration
In der Naze von Magnetfeldern

Stromversorgung

Schlieben Sie das spezielle Netzteil an eine Netzsteckdose mit der richtigen Netzspannung an. Schlieben Sie es nicht an eine Steckdose mit einer anderen Spannung als der für das Gerä geeigneten an.

Störungen mit anderen elektrischen Geräten

In der Nähe aufgestellte Radio- oder Fernsehgeräte konnen Empfangsstörungen aufweisen. Betreiben Sie these Gerät immer in einem geeigneten Abstand von Radio- oder Fernsehgeräten.

Behandlung

Um Beschädigungen zu vermeiden, betätigten Sie Schalter oder Bedienungselement nicht mit Gewalt.

Pflege

Wenn das AuBere schmutzig wird, mit einem sauberen, trockenen Lappen abwischen. Verwenden Sie keine fluchtigen organischen Lösungsmittel wird Benzol, Terpentin, Reinigungslösungen oder entflammbare Poliermittel.

Die Anleitung aufbewahren

Nach dem Lesen dieser Anleitung bewahren Sie sieitte zum Nachschlagen auf.

Fremdkörper aus dem Gerät halten

Stellen Sie nimals Behälter mit Flüssigkeiten in der Nähe des Geräts ab. Wenn Flüssigkeit in das Gerät eindringt, kann ein Geräteausfall, Brand oder elektrischer Schlag verursacht werden.

Achten Sie darauf, keine Metalobjekte in das Gerät kommt zu halten. Falls ein Gegenstand in das Gerät eindringt,ziehen Sie das Netzteil von der Steckdose ab. Dann wenden Sie sich an ihren Korg-Fachhändler oder an des Geschäft, in dem das Gerät gekauft wurde.

CE-Kennzeichen für europäische harmonisierte Standards

Das CE-Kennzeichen, dass an den mit Netzstrom betriebenen Produkten unserer Firma, hergestellt bis zum 31. Dezember 1996, angebracht ist, zeigt an, dass das betreffende Gerät mit der EMV-Richtlinie (89/336/EWG) und der CE-Kennzeichen-Richtlinie (93/68/EWG) übereinstimmt.

Das nach dem 1. Januar 1997 angebrachte CE-Kennzeichen weist auf Übereinstimmung mit der EMV-Richtlinie (89/336/EWG), CE-Kennzeichen-Richtlinie (93/68/EWG) und Niederspannungsrichtlinie (73/23/EWG) hin.

Außer dem zeit das CE-Kennzeichen, dass an den mit Batteriestrom betriebenen Produkten unserer Firma angebracht ist, an dass das betreffende Gerät mit der EMV-Richtlinie (89/336/EWG) und der CE-Kennzeichen-Richtlinie (93/68/EWG) übereinstimmt.

WICHTIGER HINWEIS FÜR Kunden

Dieses Produkt wurde unter strenger Bechtung von Spezifikationen und Spannungsforderungen hergestellt, die im Bestimmungsland gelten. Wenn Sie thises Produkt über das Internet, per Postversand und/oder mit Telefonischer Bestellung gekauft haben, müssen Sie bestätigten, dass thises Produkt für Ihr Wohngebiet ausgelegt ist.

WARNING: Verwendung deses Products in einem anderen Land als dem, fur das es bestimmt ist, verwendet wird, kann gefährlich sein und die Garantie des Herstellers oder Importeurs hinfällig halten werden.

Bitte bewahren Sie diese Quittung als Kaufbeleg auf, da andernfalls das Produkt von der Garantie des Herstellers oder Importeurs ausgeschlossen werden kann.

WasistREms?

REMS ("Resonant structure and Electronic circuit Modeling System") ist KORGs eigene Sound-Modeling-Technologie, die den komplexen Charakter und die Natur sowohl akustischer als auch elektrischer Instrumente ebenso wie von Elektronikinstrumenten in echten Umgebungen prazise reproduziert. REIMS emuliert eine lange Reihe von Klangerzeugungseigenschaften, einschließlich Instrumentenkörper, Laatsprecher und Boxen, akustische Felder, Mikrofone, Verstärkerröhren, Transistoren usw.

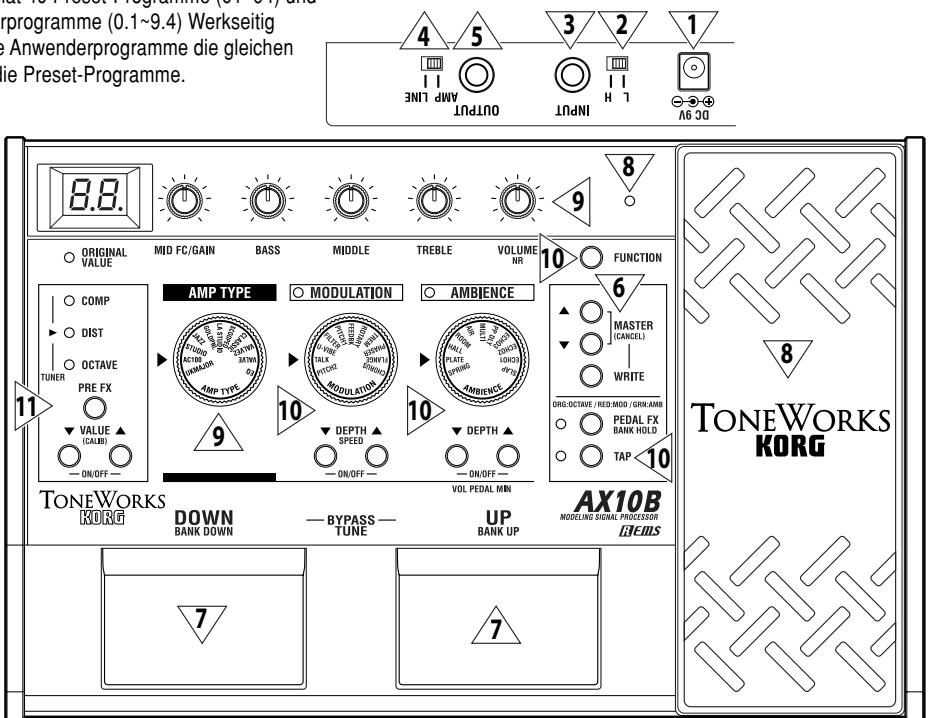

Schneller Start

2 Bevor Sie Verbindungen mit externen Geräten herstellen, stellen Sie alle Lautstärkeregler auf Minimumstellung und schalten das Gerät aus.
1. Wenn Sie den AX10B mit Batterien betreiben sollen, öffnen Sie das Batteriefach an der Unterseite und setzen vier Mignonzellen (AA, R6) ein (getrennt erhältlich). Wenn Sie den AX10B über das getrennt erhältliche Netzeil betreiben sollen, schlieben Sie das Netzeil an die Buchse DC9V an der Rückseite an (das Gerät schaltet ein).
2. Stellen Sie den Schalter INPUT L/H in die richtige Stellung für den Gitarrenausgang. Wenn die Gitarre Pickups mit hohem Ausgang, wie Humbucking-Pickups hat, verwenden Sie die Stellung „H". Wenn die Gitarre Pickups mit niedrigem Ausgang, wie Einzelspulen-Pickups hat, verwenden Sie die Stellung „L".
3. Schließen Sie ihre Gitarre an die INPUT-Buchse des AX10B an. Wenn Sie Batterien verwenden, schaltet der AX10B zu diesen Zeitpunkt ein.
4. Wenn Sie den AX10B an einen Bass-Amp anschließen, stellen Sie den Schalter AMP/LINE auf „AMP". Wenn Sie den AX10B an Kopfhörer, einen Recorder oder ein Mischpult anschließen, stellen Sie diesen Schalter auf „LINE".
5. Verbinden Sie die OUTPUT-Buchse des AX10B mit der INPUT-Buchse Ihres Bass-Amps oder Recorders. Wenn Sie Kopfhörer verwenden sollen, schreiben Sie diese an die OUTPUT-Buchse an.
6. Schalten Sie die angeschlossenen Geräte an und stellen die Lautstärke auf einen geeigneten Pegel ein. Sie können auch die MASTER-Tasten des AX10B verwenden, um die Lautstärke einzustellen.
7. Betätigkeiten Sie die Programmwahlschalter, um Programme umzuschalten.

TIPPS Der AX10B hat 40 Preset-Programme (01~94) und 40 Anwenderprogramme (0.1~9.4) Werkseitig enthalten die Anwenderprogramme die gleichen Inhalte wie die Preset-Programme.

1. Sie können den Pedal-Effekt mit dem Expression-Pedal steuern. Das Pedal ist aktiv, wenn die PEDAL-LED oben links am Pedal leuchtet. Wenn diese LED erloschen ist, stellen Sie das Pedal ganz nach vorne, um die LED aufleuchten zu halten.Jetzt ist das Pedal aktiv.
2. Bearbeiten des Klangs Verwenden Sie den Wahlschalter AMP TYPE zum wahlen eines Verstärkotyps und die verschiedene Steuerknöpfes zum Einstellen von Verstärkung, Ton und Lautstärke usw.
3. Bearbeiten eines Effektswenn Sie den Modulationseffekt oder Umgebungseffekt (nach dem Amp geschaltet) verwenden wollen, verwenden Sie den MODULATION-Wahlschalter oder AMBIENCE-Wahlschalter zum Wahlen des gewünschten Effekts und verwenden Sie DEPTH-Taste unter dem Wahlschalter zum Einstellen der Effekttiefe usw. Sie konnen auch die Geschwindigkeit usw. eines Modulationseffeks durch Gedrückthalten der FUNCTION-Taste und Drucken der DEPTH-Tasten (die als SPEED-Tasten fungieren) einstellen. Für den Ambience-Effekt konnen Sie die Verzögerungs- oder Reverb-Zeit durch Drucken der TAP-Taste im gewünschten Intervall einstellen.
4. Zum Bearbeiten des Pre-Effectks vor dem Amp drücken Sie die Taste PRE FX zum Wahlen eines Effektus und verwenden Sie VALUE-Tasten für die Einstellungen. Damit ist unsere kurze Vorstellung des AX10B abgeschlossen. Diese Anleitung enthalt viel mehr Information über die Fähigkeiten des AX10B,lesen Sie sie deshalbitte gründlich durch, um sicherzustellen, dass Sie alle Fähigkeiten des Modells voll ausnutzen.

Teile und ihre Funktionen

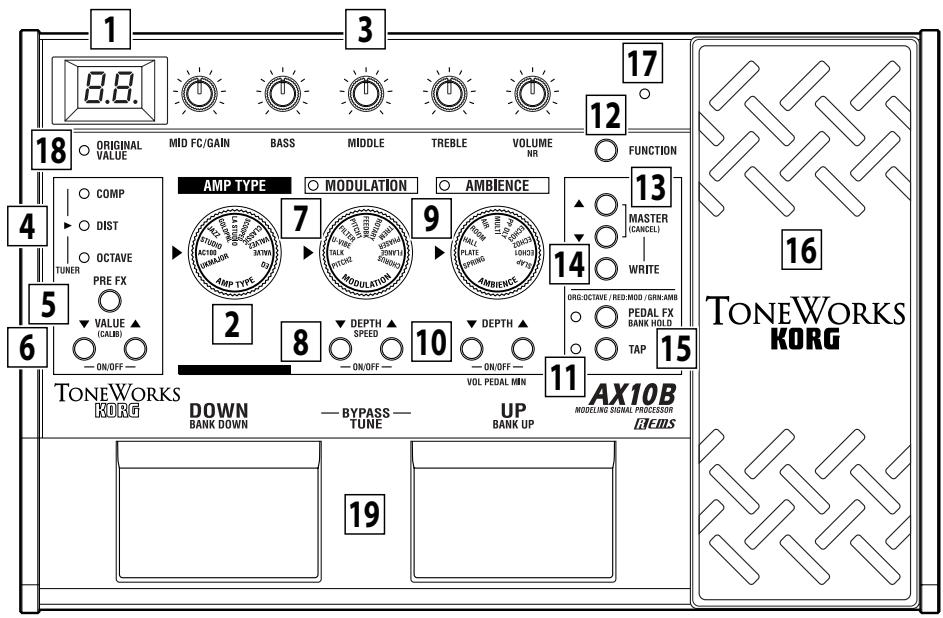

Vorderseite

1 Display

Zeigt die Programmnummer, und bei Tastenbedienung erscheint der Wert des Parameters kurz im Display.

Leuchtet, wenn das Gerät eingeschaltet ist.
- Der Punkt unter rechts im Display leuchtet auf, wenn Sie einen Parameterwertbearbeiten.
- Wenn der AX10B mit Batteriestrom lauft, blinkt [L] wenn die Batterien schwach werden.

2 AMP TYPE-Wahlschalter

Wählt einen der 11 Typen von Amp-Modellen.

3 Reglerknopfe

These Knöpf dienen zum Einstellen von Gain, Ton und Lautstärke der Verständerkomelle.

Sie können die Tiefe der Rauschunterrückung (NR) durch durch Gedrückthalten der FUNCTION-Taste und Drehen des VOLUME/NR-Reglers einstehen.

Manche Einstellungen dieser Knöpfe können Verzerrung im Sound bewirken. In thisem Fall stellen Sie den VOLUME-Regler (oder die MASTER-Tasten) niedriger ein.

4 Prefix FX (TUNER) LED

Dienen zum Anzeigen des gewählten Pre-Effekts. Die LEDs leuchten nicht auf, wenn der Pre-Effekt ausgeschal-tet ist.

Wenn der Tuner arbeitet, zeigen diese LEDs den Unterschied von der korrekten Tonlage an. (S.33)

5 PREFX-Taste

Bei jedem Drücken dieser Taste schaltet der Pre-Effekt-Typ in der Reihenfolge COMP DIST OCTAVE COMP um.

6 VALUE (CALIB)-Tasten-ON/OFF

These Tasten stellen den Wert des Pre-Effektes ein.

Sie konnen PRE FX ein- und ausschalten, indem Sie die

Tasten VALUE ▲ und ∇ gleichzeitig drucken.

Wenn der Tuner arbeitet, konnen Sie diese Tasten zur

Einstellung der Kalibrierung (CALIB) verwenden.

7 MODULATION-Wahlschalter

Wählt einen der 11 Typen von Modulationseffekten.

These Tasten stellen die Tiefe usw. des Modulationseffekts (DEPTH) ein.

Sie können die Geschwindigkeit usw. durch Gedrückthalten der FUNCTION-Taste und Drücken dieser Tasten (SPEED) einstehen.

Sie konnen den MODULATION-Effekt ein- und ausschalten, indem Sie die Tasten DEPTH und gleichzeitig drucken (ON/OFF). Wenn ausgeschelt, leuchtet die MODULATION-Wahlschalter LED nicht.

9 AMBIENCE-Wahlschalter

Wählt einen der 11 Typen von Ambience-Effekten.

10 DEPTH-Tasten-ON/OFF-

These Tasten stellen die Tiefe usw. des gewählten Ambience-Effecteks ein.

Sie konnen AMBIENCE ein- und ausschalten, indem Sie die Tasten DEPTH und gleichzeitig drucken (ON/OFF). Wenn ausgeschaltet, leuchtet die AMBIENCE-Wahlschalter LED nicht.

Wenn das Expression-Pedal die Lautstärke steuert, konnen Sie die Minimum-Lautstärke (d.h. wenn das Pedal ganz zurückgekehrt ist) durch Gedrückthalten der FUNCTION-Taste und Drucken von oder einstellen.

11 TAP-Taste

Sie können die Verzögerungs- oder Reverb-Zeit des

Ambience-Effektsdurch Antippen dieser Taste im gewühschen Intervall einstellen. Die LED links blinkt, um das Tempo anzuzeigen.

12 FUNCTION-Taste

Um eines der Parameter zubearbeiten,das auf der Vorderseite in Rot aufgedruckt ist,halten Sie diese Taste gedruckt und drucken den entsprechenden Knopf bzw. die Taste. Sie konnen z.b.Geschwindigkeit usw. des ModulationseffektsdurchGedrückthalten dieser und Verwendung der Tasten MODULATION DEPTH beariten.

13 MASTER(CANCEL)-Tasten

These Tasten stellen die Gesamtlautstärke des AX10B ein (MASTER).

Wenn der AX10B zum Schreiben (Speichern) bereit ist, wird der Schreibvorgang durch drücken auf eine dieser Tasten (CANCEL) beendet.

14 WRITE-Taste

Verwenden Sie diese Taste zum Schreiben (Speichern) eines Programms.

Wenn Sie diese Taste drücken, schaltet der AX10B auf „Schreiben-Bereit"-Modus; wenn Sie die Taste erneut drücken, wird das Programm geschrieben (gespeichert). (S.36)

These Taste wählten Effekt, der mit dem Expression-Pedal gesteuert wird (Pedal-Effekt).

Bei jedem Tastendruck wechselt die LED die Farbe, um den gesteuerten Pedaleffekt anzuzeigen.

ORG: OCTAVE (orangefarben): Oktave

RED: MOD (rot): Der von MODULATION gewählte Effekt

GRN: AMB (grün): Der von AMBIENCE gewählte Effekt

OFF: VOLUME (erloschen): Lautstärke-Pedal

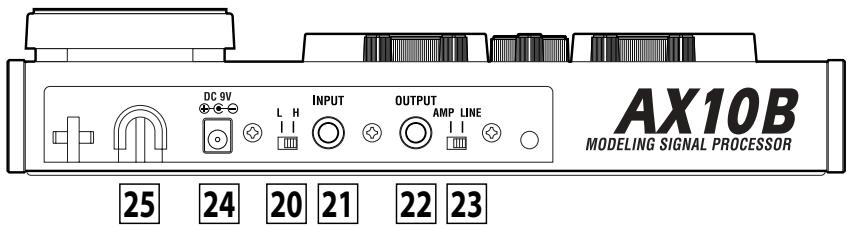

Rückseite

20 INPUT L/H-Wahlschalter

Wahlen Sie diesen Schalter je nach Pickup-Ausgang ihrer Bassgitarre.

H: Starke Bassausgabe mit aktiver Schaltung

L: Schwache Bassausgänge

21INPUT-Buchse

Schlieben Sie ihre Gitarre an diese Buchse an. Verwenden Sie einen 1/4-Zoll-Monostecker. Wenn der AX10B mit Batteriestrom betrieben wird, schaltet das Gerät ein, wenn Sie den Stecker in diese Buchse stecken.

Wenn der AX10B mit Batteriestrom lauft, schaltet er nicht ein, wenn ein 1/4-Zoll-Stereostecker eingesteckt wird.

22 OUTPUT-Buchse

Verbinden Sie diese Buchse mit Ihrrem Bass-Amp, Recorders oder Kopfhörer.

Wenn ein anderer Effekt als OCTAVE für den Pre-Effekt gewählt ist, können Sie die Taste PEDAL FX nicht zum Wahlen von OCTAVE verwenden.

Durch Gedrückhalten der FUNCTION-Taste und drucken dieser Taste können Sie den Modus „Bank Hold" als die Art wahlen, in der die Programme gewählt werden (BANK HOLD). Siehe „Wahlen von Programmens: b" (S.33).

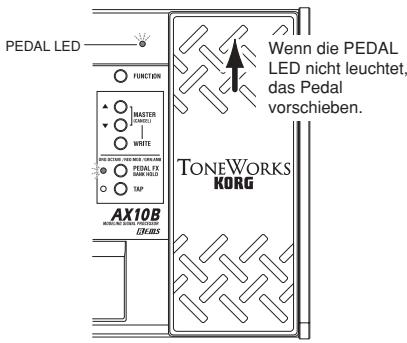

16 Expression-Pedal

Sie konnen these Expression-Pedal zum Steuern von Effekten oder Lautstärke wahren. Durch Vorschieben des Pedals nach vorne konnen Sie den gewährten Pedal-Effekt ein- und ausschalten.

17 PEDALLED

These LED leuchtet auf, wenn das Expression-Pedal aktiv ist.

18 ORIGINAL VALUELED

These LED leuchtet, wenn der bearbeitete Wert identisch mit dem gespeicherten (originalen) Wert ist.

19Programmwahlschalter DOWN/BANK DOWN, UP/BANK UP-BYPASS,TUNE-

Verwenden Sie diese Schalter zum Wahlen von Programmen. Sie können Programme auf eine von drei Arten wahren. Siehe „Wahlen von Programmens" (S.33).

Wenn Sie die Tasten UP und DOWN gleichzeitig drücken, werden die Effekte umgangen und der Tuner arbeitet (BYPASS) (S.33).

23 AMP/LINE-Wahlschalter

Stellen Sie diesen Schalter auf „AMP“ wenn Sie ihn an einen Verstärker anschließen, oder auf „LINE“, wenn Sie einen Recorder anschließen oder Kopfhörer verwenden.

Wenn Sie den AX10B an einen Bassversteller anschließen, der einen Hochtöner für erweiterten Höhentongang hat, wahren Sie die „LINE“-Position.

24 DC9V

Das getrennt erhältliche Netzteil kann hier angeschlossen werden (S.32). Wenn dieser Anschluss vorgenommen ist, wird das Gerät automatisch eingeschaltet.

Sie müssen immer das vorgeschriebene Netzeil verwenden (S.38).

25 Kabelhaken

Wenn das getrennt erhältliche Netzeil verwendet wird, schlieben Sie das Kabel des Netzeils um diesen Haken an (S.32).

Setup

Ein- und Ausschalten

Vor dem Ein- oder Ausschalten müssen Sie die Lautstärke von angeschlossenen Geräten herunterdrehen.

Bei Batteriebetrieb:

1. Zum Öffnen des Batteriefachs drücken Sie den mit Pfeil markierten Zapfenleitung und haben den Deckel an. Setzen Sie vier Alkali-Mignonzellen (AA, R6) (getrennt erhältlich) unter Beachtung der wichtigen Polung ein und schließen Sie die Abdeckung.

1. Bei Batteriebetrieb schaltet der Strom ein, wenn ein Monokabel in die INPUT-Buchse eingesteckt ist. Das Display leuchtet beim Betrieb auf. Der Strom schaltet aus, wenn Sie das Kabel von der INPUT-Buchse abziehen.
   Wenn Sie den AX10B nicht verwenden, empfehlen wir, das Kabel von der INPUT-Buchse abzuziehen, um die Lebensdauer der Batterie zu verlangern.
   Wenn Sie ein Stereokabel anschließen, wird das Gerät nicht eingeschaltet.
   Wenn die Batterien schwach werden, blinkt die Anzeige [L] im Display.itte ersetzen Sie die Batterien so Schnell wie möglich.Wenn tote Batterien im Gerat gelassen werden, konnen sie leck werden oder andere Fehlfunktionen verursachen. Sie sollen auch die Batterien entfernen, wenn Sie AX10B langere Zeit nicht verwenden wollen.

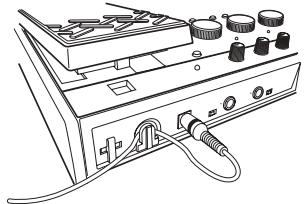

Bei Verwendung des Netzteils:

1. Schlieben Sie das getrennt erhältliche Netzteil an die Buchse DC9V an und stecken Sie das Netzteil in eine Steckdose. Die POWER LED leuchtet auf, und das Gerät wird eingeschaltet.
   Verwenden Sie nur das vorgeschriebene externe Netzeil. (S.38)
   Wenn Sie den AX10B nicht verwenden, trennen Sie immer das Netzeil von der Steckdose ab. Behandeln Sie das Kabel nicht mit Gewalt. Wickeln Sie das Netzeilkabel um den Haken, wie in der Abbildung gezeigt.

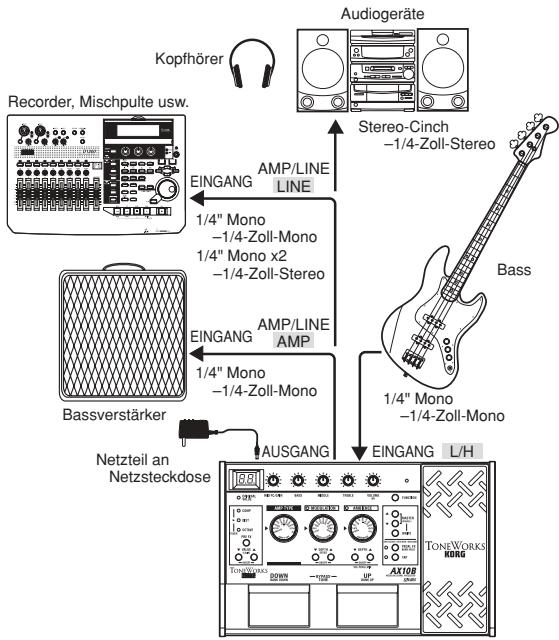

Anschlüsse

1. Schalten Sie das anzuschliebende Gerät aus, und stellen Sie alle Lautstärkeregler auf Minimum ein.
2. Stellen Sie den Schalter INPUT L/H entsprechend dem Ausgang Ihres Pickups ein. "H" ist für Basse mit hohem Ausgangspiegel geeignet. "L" ist für Basse mit niedrigem Ausgangspiegel geeignet.
3. SchlieBen Sie ihre Gitarre an die INPUT-Buchse an.
4. Stellen Sie den LINE/AMP-Wahlschalter in die richtige Stellung. Verwenden Sie die Einstellung „AMP“, wenn Sie den AX10B an einen Bassverträger anschließen. Verwenden Sie die „LINE“-Position, wenn Sie den AX10B an Audiogeräte wie Mischpulte, Recorder oder Kopfhörer anschließen.
   Wenn Sie den AX10B an einen Bassversteller anschließen, der einen Hochtöner für erweiterten Höhentongang hat, wahren Sie die „LINE“-Position.
5. Schlieben Sie die Buchse OUTPUT an ihren Verstärker oder Recorder etc. an. Die OUTPUT-Buchse ist Stereo (TRS); wenn Sie ein Mono-Kabel zum Anschlieben von Bassverstärker usw. verwenden, wird deshalb nur der Kanal L (links) gehört. Wenn Sie über Kopfhörer hören, schlieben Sie diese an diese Buchse an. Wenn Sie an zwei Kanä eines Mischpuls speisen oder zwei Verstärker in Stereo verwenden, verwenden Sie ein Stereo-zu-Doppelmono-Kabel.
6. Wenn Sie mit dem Herstellen von Verbindungen fertig sind, schalten Sie ihren Bassveränder, Recorder oder anderes Audiogerät an und stellen die Lautstärke ein. Verwenden Sie die MASTER-Tasten, um die Gesamt-lautstärke (Master Level) des AX10B einzustellen. (S.31-13)
   TIPPS Wenn der Sound verzerrt wird, wenn Sie den AX10B im "Bypass"-Modus spielien, verwenden Sie die MASTER-Tasten, um den Lautstärkepegel zu senken.

Spiel des AX10B

Wahlen von Programmen

Wenn Sie mit dem Setup fertig sind, können Sie Programme wahlen und sie ausprobieren.

Der AX10B hat 40 Preset-Programme und 40 Anwenderprogramme. Es gibt zehn Preset-Banken (0~9) und zehn

Anwender-Banken (0.~9.), mit vier Programmen in jeder Bank.

Anwenderprogramme

Bank: 0.~9. Programm: 1~4

Preset-Programme

Bank: 0-9 Programm: 1-4

Sie können Programme auf eine von drei Arten wahren.

a: Durch die Programme aller Banken schalten

1. Drucken Sie den Programmwahlschalter UP oder DOWN.

...9.4÷01÷02÷03÷04÷11÷...÷93÷94÷0.1...

b: Durch die Programme in einer Bank schalten

1. Halten Sie die FUNCTION-Taste gedrückt und drucken Sie die Taste PEDAL FX (BANK HOLD), um den Modus "Bank Hold" zu wahlen. Die Bank entscheidt als „H" im Display.
2. Drücken Sie den Programmwahlschalter UP oder DOWN. Nur das Programm ändert sich; die Bank bleibt unverändert.

1. Um den Modus „Bank Hold" zu unterträcken, halten Sie die FUNCTION-Taste gedrückt und drucken Sie die Taste PEDAL FX (BANK HOLD).

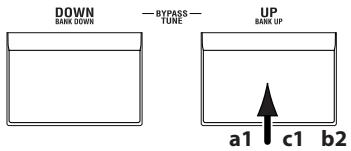

c: Durch die Banken schalten (das Programm fest laßen)

1. Halten Sie die FUNCTION-Taste gedrück und drücken Sie den Programmwahlschalter UP (BANK UP) or DOWN (BANK DOWN). Die Bank wird umgescheltet. Sie können diese Methode auch verwenden, während der Modus Bank Hold gewählt ist. (Das folgende Programm gilt, wenn Programm 1 gewählt ist)
   ...11÷21÷31÷41÷...÷91÷0.1÷...÷9.1...

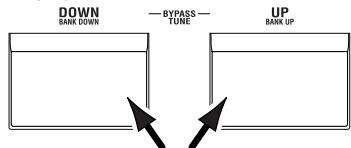

Bypass und Stummschaltung

Wenn Sie den AX10B umgehen, ist Ihr Sound direkt ("dry") ohne jegliche Effekte (.,wet").

Wenn Sie den AX10B stummschalten, kommt kein Ton.

1. Drücken Sie die Programmwahlschalter UP und DOWN gleichzeitig.

Bypass:

Drücken Sie UP und DOWN gleichzeitig und setzen Sie sie sofort los.

Stummschalten:

Drücken Sie UP und DOWN gleichzeitig und halten Sie sie etwa eine Sekunde gedrückt; dann setzen Sie sie los.

Wenn Sie UP und DOWN gleichzeitig gedrück halten, blinkt das Display - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - Sekunde blinkt es schneller. Zur Umgehung setzen Sie die Tasten los, während das Display langsam blinkt. Zur Stummschaltung setzen Sie die Tasten los, während das Display schnell blinkt.

1. Zum Aufheben von Bypass oder Stummschaltung drucken Sie den Programmwahlschalter UP oder DOWN.

Tuner

Sie können den eingebauten auto-chromatischen Tuner zum Stimmen ihrer Gitarre verwenden. Zum Aktivieren des Tuners drücken Sie die Programmwahlschalter UP und DOWN gleichzeitig.

TIPPS Sie können den Tuner durch wahlen von Bypass oder Stummschaltung aktivieren. Wenn Sie Stummschaltung wahren, können Sie leise stimmen.

Tuning-Verfahren

1. Zum Aktivieren des Tuners drücken Sie gleichzeitig die Programmwahlschalter UP und DOWN, um den AX10B entweder zu umgehen oder stummzuschalten. Für das Verfahren siehe „Bypass und Stummschaltung" (oben).
2. Zupfen Sie an der Seite, die Sie stimmen wollen, und der am nächsten liegende Notename erscheint im Display. Ein Dezimalpunkt „rechts darüber der Note zeigt ein Erhöhungszeichen (#).
   46 Spieler Sie beim Stimmen nicht zwei oder mehr Saiten gleichzeitig.
3. Stimmen Sie die Saite ungefahr ab, so dass die richtige Note im Display erscheint.
4. Stimmen Sie die Saite so ab, dass nur die mittlere LED der Sektion PRE FX (TUNER) leuchtet.

Wenn der Name der Note A# ist Zu niedrig

Zuhoch

Richtig gestimmt

1. Wenn Sie mit dem Stimmen fertig sind, drücken Sie den Programmwahlschalter UP oder DOWN erneut, um zum normalen Betrieb zurückzuschalten.

Einstellen der Tuner-Eichung

Beim Einschalten des Geräte ist das mittlere A auf einer Bezugsfrequenz von 440 Hz eingestellt. Wenn gewündscht, können Sie diese Bezugstonhöhe einstellen (kalibrierten).

1. Wenn der Tuner aktiviert ist, verwenden Sie die VALUE (CALIB)-Tasten zur Einstellung der Kalibrierung. Der Bereich ist 438 445Hz . Wenn Sie den Wert einstehen, zeit das Display die niedrigeren beiden Stellen der Kalibrierungsfrequency (z.B. .41" für 441 Hz).
   Der AX10B merkt sich nicht die Tuner-Kalibrierungseinstellung beim Ausschalten.

Verwendung des Expression-Pedals

Sie können das Expression-Pedal verwenden, um eine tiefere Oktave hinzuzufugen und Parameter wie Lautstärke, Modulationsgeschwindigkeit, Filter, Pitch Bend und Ambience-Pegel zu steuern.

Das Expression-Pedal kann den PRE-FX-Effekt OCTAVE, einen Parameter des gewährten MODULATION- oder AMBIENCE-Effekts (je 11 Typen), oder die Lautstärke regeln. Sie können einen davon zur Steuerung über das Expression-Pedal wahren.

Verwendung des Expression-Pedals

1. Wahlen Sie ein Programm, für das die PEDAL LED (oben links am Expression-Pedal) leuchtet.

Wenn Sie ein Programm gewählt haben, für das die PEDAL LED leuchtet, können Sie das Expression-Pedal zur Steuerung eines Pedal-Effektswirven.

Auf für Programme, bei denen die PEDAL-LED nicht leuchtet, können Sie das Pedal ganz vorschiben, um es einzuschalten (die PEDAL LED leuchtet auf).

Wenn Lautstärke als Pedal-Effekt gewählt ist, können Sie sie nicht vom Pedal ein- und ausschalten; sie ist immer eingeschaltet.

1. Bedieren Sie das Expression-Pedal beim Spieler, und sie merken, wie sich der Sound entsprechend ändert.
   Behandeln Sie das Expression-Pedal nicht mit Gewalt. Bevor Sie das Expression-Pedal verwenden, sollen den Sie die Kraft bestimmen, die zum Aufleuchten der PEDAL LED oder zum Steuern des Effektserforderlich ist, und nur die erforderliche Kraft einsetzen.
   TIPPS Sie können die Taste PEDAL FX verwenden, um den Effekt (oder die Lautstärke) umzuschalten, die vom Expression-Pedal gesteuert ist. Die aktuelle Belegung wird durch die Farbe der LED links a der Taste angezeigt. (S.36)

Erzeugen von Sounds

Erzeugen von Sounds auf dem AX10B

Sie können Sounds auf zwei Weisen erzeugen; Sie können ein vorhandenes Preset-Programm oder ein Anwender-Programm bearbeiten, oder Sie können einen Sound „von Grund auf“ erzeugen.

Wenn Sie ein von einem vorhandenen Programm ausgehen..., wahlen Sie ein Programm, dass dem gewünschten Soundähnlich ist und modifizieren Sie es nach Bedarf. Stellen Sie die Regler MID FC/GAIN, BASS, MIDDLE und TREBLE ein, und verwenden Sie die Tasten VALUE, DEPTH, SPEED und TAP zum Einstellen der Tiefe und Geschwindigkeit usw. der Effekte.

Wenn Sie einen Sound von Grund auf erzeugen wollen, können Sie (zum Beispiel) beginnen, indem Sie den AMP TYPE wahren. Wenn Sie die Effekte PRE FX, MODULATION und AMBIENCE darauf einschalten, horen Sie den Charakter jeges Verstärkotyps deutlicher. Sie konnen jeder Effekt umschalten, indem Sie gleichzeitig die Tasten VALUE oder DEPTH ▲ und ▼ drucken.

Wenn Sie einen Verstärkotyp gewählt haben, stellen Sie die Regler MID FC/GAIN, BASS, MIDDLE, TREBLE und VOLUME ein.

Nachdem Sie die Verstärkereinstellungen vorgenommen haben, können Sie beginnen, Effekte hinzuzufügen. Zuerst kommt MODULATION und AMBIENCE, gelegen hinter dem Verstärker. Drücken Sie die Tasten DEPTH und gleichzeitig, um den Effekt einzuschalten. Dann drehen Sie den MODULATION-Wahlschalter oder den AMBIENCE-Wahlschalter, um den gewünschten Effekt zu wahren. Verwenden Sie die DEPTH-Tasten, um die Effekttiefe usw. einzustellen. Für den Modulation-Effekt konnen Sie die FUNCTION-Taste gedrückt halten und die DEPTH-Taste zum Einstellen von Verzögerung/Reverb-Zeit verwenden. Zum Wahlen der Einstellungen für PRE FX vor dem Verstärk schalten Sie PRE FX ein und verwenden dann die Taste PRE FX zum Wahlen des Effekts. Verwenden Sie die Tasten PRE FX VALUE zum Einstellen der Effektstärke. Es kann wünschenswert sein, MODULATION und AMBIENCE kurzzeitig auszuschalten, während Sie PRE FX einstellen.

Dann verwenden Sie die Taste PEDAL FX zum Wahlen, was Sie vom Expression-Pedal steuern wollen. Diese Taste wählten den Effekt (oder die Lautstärke), der mit dem Pedal gesteuert wird.

Wenn Sie ungewünsche Störungen horen, können Sie die Rauschunterrückung einstehen. Halten Sie die FUNCTION-Taste gedrückt und drehen Sie den NR-Regler (ganzrechtter Regler) zum Einstellen der Tiefe der Rauschunterrückung.

Schließlich, wenn Sie den richtigen Sound gefunden haben, können Sie in den den Speicher schreiben (speichern). Wenn Sie auf ein anderes Programm umschalten oder das Gerät ausschalten, ohne das neue Programm zu speichern, gehen das Programm verloren.

Manche Effekteinstellungen können zu ungewünschter Verzerrung führen. In thisem Fall stellen Sie den VOLUME-Regler niedriger ein.

PREFX

Verwenden Sie die Taste PRE FX zum Wahlen eines Pre-Effekts und verwenden Sie die VALUE-Tasten zum Einstellen der Effektstärke. Wenn Sie WAH als PEDAL FX gewählt haben, können Sie das Expression-Pedal zur Steuerung von WAH verwenden.

TYPE	Erklärung	Normal	PEDAL FX: WAH
		VALUE	PEDAL	VALUE
COMP	Kompressor mit betontem Attack	Stellt die Empfindlichkeit ein: 0~30	---	---
DIST	Verzerrung für Bass optimiert	Verzerrungsbetrag: 0~30	---	---
OCTAVE	Erzeugt einen Ton um eine Oktave tiefer als der Originalton und mischtihn mit dem Originalton, um Tiefe und Low-End-Wirkung hinzuflügen. (*1)	Stellt den Ton ein: 0~30	Steuert die Effekt-Tiefe	Gibt die Effekt-Tiefe bei maximaler Pedalposition an

(^*1) )

AMPTYPE

Verwenden Sie den Wahlschalter AMP TYPE zum wahren eines Verstärkers und stellen Sie GAIN, TREBLE, MIDDLE, BASS und VOLUME ein. Ein für den Vestärker geeigneter Cabinet-Effekt wird zu AMP TYPE hinzugeführst (mit Ausnahme von EQ). Durch Ändern der Einstellung des Schalters AMP/LINE wird die Tiefie des Cabinet-Effects geändert.

TYPE	Erklärung
EQ	3-Bereich EQ von Direct-Line-Eingang.
VALVE	Ein Röhrenveränder mit auf ON geschalteten Schalter ULTRA LO. (empfohlener CAB: 810CLS)
VALVE2	Ein Röhrenveränder, geeignet für Rock. (empfohlener CAB: 810CLS)
CLASSIC	Ein Röhrenveränder, dessen grundlegender Charakter sich je nach Einstellung des Werte-Reglers ändert. (empfohlener CAB: 118+112)
SCOOPED	Ein Veränder, der typisch für den Sound der 80er ist. (empfohlener CAB: 410MTL)
LA STUDIO	Ein Veränder, der typisch für den LA-Sound ist. (empfohlener CAB: 410 LA)
GOLDPNL	Ein Veränder, der durch seinblickfängendes Gold-Panel und den sauberen Sound aufflämt. (empfohlener CAB: 410MDN)
JAZZ	Ein Combo-Amp, beliebt bei Jazzbassisten. (empfohlener CAB: 115JAZ)
STUDIO	Ein Röhren-Bombo,ideal für den Motown-Sound. (empfohlener CAB: 115STU)
AC100	Ein 100-W-Röhrenveränder von Vox. (empfohlener CAB: 215TALL)
UKMAJOR	Ein 200-W-Röhrenveränder,gebaut in Großbritannien. (empfohlener CAB: 415 UK, 412 UK).

Reglerknöpfe

MID FC/GAIN(*2)	Mittelbereich-Spitzeneinstellung (wenn AMP TYPE auf EQ ~ JAZZ gestellt ist)1~5Gain-Einstellung (wenn AMP TYPE auf STUDIO ~ UKMAJOR gestellt ist)
BASS	Stellt Tiefenbereich ein.
MIDDLE	Stellt Mittenbereich ein.
TREBLE	Stellt Höhenbereich ein.
VOLUMENR (*3)	Stellt Lautstärke ein.Stellt Rauschunterrückungstiefe ein.(Die TAP-Taste gedrück halten und EFF.DEPTH direhen)

(^2) Funktionen wie MID FC, wenn AMP TYPE auf EQ ~ JAZZ gestellt ist. Funktionen wie GAIN, wenn AMP TYPE auf STUDIO ~ UKMAJOR gestellt ist.
(^3) Zum Einstellen der Rauschunterstützung halten Sie die FUNCTION-Taste gedrückt und drehen Sie den VOLUME (NR)-Regler.

MODULATION

Verwenden Sie den MODULATION-Wahlschalter zum Wahlen eines Modulationseffekt, und verwenden Sie die DEPTH-Tasten zum Einstellen des DEPTH-Parameters. Zum Einstellen des SPEED-Parameters halten Sie die FUNCTION-Taste gedrückt und verwenden die Tasten DEPTH (SPEED). Wenn MOD als PEDAL FX gewählt ist, konnen Sie das Expression-Pedal zur Steuerung des Effektos verwenden.

TYPE	Erklärung	Normal		PEDAL FX:MOD
		DEPTH	SPEED	PEDAL	DEPTH	SPEED
CHORUS	Vintage Stereo Chor.	Effekt-Tiefe: 0~30	Modulations-Geschwindigkeit: 0~30	Modulations-Geschwindigkeit	Effekt-Tiefe: 0~30	N/A (*4)
FLANGE	Vintage Flanger.
PHASER	Vintage Phaser.
TREM	Vintage Tremolo.
ROTARY	Drehloutsprecher-Simulation.
FEEDBK	Mode 1 erzeugt künstlich Feedback und(PC)und(PC) gehalten wird.Mode 2 erzeugt Feedback eine Oktave(höher).	Feedback-Betrag:0~15Vibrato-Tiefe: 16~30	Modus-Einstellung:1. Normal,2. Overtone	Erste Hälfte derPedalbewegung steuertFeedback-Betrag:weitere Bewegungssteuert Vibrato-Tiefe	Modus-Einstellung:1. Normal,2. Overtone
PITCH1	Pitch Shifter, gemisch mit Direktklang.	Pitch-Shift-Betrag(*5): 12~1., d., d,1~12	Effektpegel: 0~30	Effektpegel	Pitch-Shift-Betrag(*5): 12~1., d., d,1~12
FILTER	Filter, dessen Schwellenfrequenz je nach Picking-Stärke (für „Normal“) oder Pedalbewegung (für „PEDALFX“) variiert.	Abwärt-Sweep √:0~15,Aufwärt-Sweep √:16~30	Resonanz: 0~30	Schwellenfrequenz	Resonanz: 0~30
U-VIBE	Vintage U-Vibe.	Effekt-Tiefe: 0~30	Modulations-Geschwindigkeit: 0~30	Modulations-Geschwindigkeit	Effekt-Tiefe: 0~30
TALK	"Sprechender" Effekt, gesteuet vonPick Attack (für „Normal“) oderPedalbewegung (für „PEDALFX“)		Modus-Einstellung:1~5 (*6)	Steuert „Sprecht“-Effekt	Effekt-Tiefe: 0~30	Modus-Einstellung:1~5 (*6)
PITCH2	Pitch Shifter mit 100% Effekt (wet).	Pitch-Shift-Betrag(*7):12~1., 1~12	N/A (*4)	Steuert Pitch-Shift-Betrag	Pitch-Shift-Betrag beiPedal in Maximalstellung(*7): 12~1., 1~12, SP	N/A (*4)

(4) Sie können die Tasten nicht zum Bearbeitern des Werts verwenden. (5) „zeitigt negativ (-) an, „d" zeitigt detune an.
(^6) Modus-Einstellung: 1: YAH-YAH, 2: U-WAH, 3: YOI-YOI, 4: YEAH, 5: HI U-WAH
(^7) „zeitt negativ (·) an, SP^ zeit Treppenstufen-Tonhohenänderung eine Oktave aufwärts an.

AMBIENCE

Verwenden Sie den AMBIENCE-Wahlschalter zum Wahlen eines Ambience-Effekt, und verwenden Sie die DEPTH-Tasten zum Einstellen des DEPTH-Parameters. Zum Einstellen der Verzogungszeit oder Reverb-Zeit drucken Sie die TAP-Taste zweimal im gewünschten Intervall. Wenn AMB als PEDAL FX gewählt ist, können Sie das Expression-Pedal zur Steuerung des Effektss verwenden.

TYPE	Erklärung	TAP	Normal	PEDAL FX:	AMBIENCE
			DEPTH	PEDAL	DEPTH
SLAP	Slap-Delay, dessen Verzögerungszeit 1/4 des Intervalls beträgt, bei dem Sie TAP drücken	Verzögerungszeit: bis zu 250 [ms]	Effektpegel: 0~30	Steuert die Effekt-Tiefe	Gibt die Effekt-Tiefe bei maximaler Pedalposition an
ECHO1	Band-Echo-Simulation mit warmem Ton (Feedback niedrig)
ECHO2	Band-Echo-Simulation mit warmem Ton (Feedback mittel)
ECHO3	Band-Echo-Simulation mit warmem Ton (Feedback hoch)
PP DLY	Ping-Pong-Delay, der von links nach rechts spring
MULTI	Multi-Tap-Delay
AIR	Reverb mit luftigem Feeling	N/A (*4)
ROOM	Raum-Reverb	Reverb-Zeit: bis zu 4,0 [s]
HALL	Hall-Reverb (*8)	Reverb-Zeit: bis zu 8,0 [s]
PLATE	Plate-Reverb (*8)
SPRING	Spring-Reverb (*8)

(^*8) Stellt die Reverb-Zeit bis zum Doppelten der Intervall-Zeit ein, bei der Sie TAP drücken.

Expression-Pedal

Wahlen des Effekts, der durch das Pedal gesteuert wird

Drücken Sie die Taste PEDAL FX, um den Effekt zu wahlen, der mit dem Expression-Pedal gesteuert wird. Die LED links zeigt den Effekt (oder die Lautstärke) an, der(die) gesteuert wird.

ORG: WAH (orangefarben): Pedal Wah

RED: MOD (rot): Der von MODULATION gewähte Effekt

GRN: AMB (grün): Der von AMBIENCE gewährte Effekt

OFF: VOLUME (erloschen): Lautstärke-Pedal

Wenn ein anderer Effekt als OCTAVE für den Pre-Effekt gewählt ist, können Sie nicht OCTAVE von der Taste PEDAL FX wahren. Wenn OCTAVE als Pedal-Effekt gewählt ist, wird durch Ändern des Pre-Effekts auf etwas andes als OCTAVE der Pedal-Effekt auf VOLUME umgestellt.

Verwendung des Pedals zum Ein-/Ausschalten des Effektis

Durch Vorschieben des Pedals nach vorne konnen Sie den gewährten PEDAL-FX-Effekt ein- und ausschalten. Wenn der Effekt eingeschaltet ist, leuchtet die LED links vom Pedal. Wenn VOLUME als PEDAL FX gewählt ist, kann die LED nicht ausgeschelt werden.

Einstellung des Minimalwerts des Lautstärke-Pedals

Wenn PEDAL FX auf VOLUME gestellt ist, können Sie die FUNCTION-Taste gedrück halten und die Tasten AMBIENCE DEPTH verwenden, um die Minimallautstärke einzugeben (VOL PEDAL MIN), die vom Pedal gesteuert wird.

Speichern des Sounds einer bestimmten Pedal-position

Sie können nicht den von einer spezifischen Pedalposition produzierten Sound speichern. Der Pedaleffekt modifiziert immer den Sound entsprechend der aktuellen Position des Pedals.

NR (Rauschunterrückung)

Sie können den Betrag der Rauschunterrückung durch durch Gedrückthalten der FUNCTION-Taste und Drehen des VOLUME (NR)-Reglers einstellen.

Je nach dem angeschlossenen Gerät können sehr hohe NR-Einstellungen bewirken, dass Noten abgeschritten werden. In thisem Fall stellen Sie den Pegel niedriger ein.

Ein Programm speichern

Wenn Sie einen Sound erzeugt haben, den Sie bewahren, wollen, können Sie einzu einem der 40 Anwender-Programme (0.1~9.4) schreiben (speichern).

2 Wenn Sie Programme umschalten oder das Gerät ausschalten, bevor Sie Ihr bearbeitetes Programm schreiben, gehen die von Ihnen vorgenommenen Änderungen verloren. Das Programm, das am Speicherort bereits vorhanden war, wird damit überschrieben.
1. Drücken Sie die WRITE-Taste. Die Programmnummer blinking im Display, und der AX10B ist im „Schreibbereit“-Modus.
2. Verwenden Sie die Programmwahlschalter zum Wahlen des Speicherorts für das Programm.
Si konnen nicht zu einem Preset-Programm (01~94) schreiben.
3. Drücken Sie die WRITE-Taste zum Schreiben des Programms zu der gewährten Programmnummer. Wenn Sie sich entscheiden, nicht zu schreiben, drücken Sie eine der Tasten MASTER (CANCEL) zum Verlassen des Schreibbereit-Modus (Display blinkt). Sie kehren damit zum Normalbetrieb zurück.

1

Andere Funktionen

Kalibrieren (Einstellen) des Expression-Pedals

Wenn das Expression-Pedal nicht richtig arbeitet, führen Sieitte die das unten beschriebene Verfahren aus.

Beim Kalibrieren des Pedals verwenden Sie ihre Hand, Denn akkurate Messungen sind möglichwerse nicht möglich, wenn Sie das Pedal mit dem Fuß bedieten.
1. Wahrend die FUNCTION-Taste und die Taste PEDAL FX gleichzeitig gedrückt gehalten werden, schalten Sie das Gerät ein. Im Display erscheint ca. eine Sekunde lang [Pd], und danach erscheint.
2. Bewegen Sie das Pedal langsam darüber. Wenn es stoppt, gehen Sie ihre Hand vom Pedal und drücken die Taste PEDAL FX. Das Display schaltet von auf um. Wenn Sie die Taste MASTER (CANCEL) während des Kalibrierungsvorgangs drucken, wird die Kalibierung unterbrochen und die Programmnummer erscheint.

1. Bewegen Sie das Pedal langsam vor. Wenn es stoppt, gehmen Sie ihre Hand vom Pedal und drucken die Taste PEDAL FX. Wenn die Einstellung beendet ist, blinkt im Display, und danach erscheidt die Programmnummer. Prufen Sie das Pedal, um sicherzustellen, dass die Einstellungen korrekt sind.
   TIPPS Wenn Sie z.B. PEDAL FX zu VOLUME zuweisen und VOL PEDAL MIN auf 0 stellen, wird es leicht, den MIN-Pegel zu bestimmen, wenn das Pedal ganz zurückgestellt wird.
   Wenn der Kalibrierungsbetrieb versagt, zeit das Display [E] an, und Sie werden zu dem Display vor der Kalibrierung (E) zurückgestellt. Wenn wiederholte Versuche erfolglos sind, ist es möglich, dass eine Fehlfunktion am AX10B vorliegt. Wenden Sie sich an ihren Fachhändler.

Zurückstellen auf werkseitige Einstellungen

1. Schalten Sie das Gerät ein, während Sie die WRITE-Taste gedrückt halten. Im Display erscheint [Ld]. Wenn Sie sich entscheiden, normal zu starten ohne die werkseitigen Einstellungen zu laden, drücken Sie eine der Tasten MASTER (CANCEL).
2. Während die Anzeige im Display erscheint, drucken Sie die WRITE-Taste. Die werkseitigen Programme werden in den Anwender-Bereich (0.1~9.4) geladen. Wenn der Ladevorgang beendet ist, blinkt im Display, und danach erscheint die Programmnummer.
   Schalten Sie nie das Gerät aus, während dieser Vorgang abläuft.
   Denken Sie daran, dass beim Neuladen der Preset-Programme alle vorher geschriebenen Programme über-schreiben werden.

Störungssuche

Wenn der AX10B nicht erwartungsgemäß arbeitet, prufen Sieitte zuerst die folgenden Punkte. Wenn sich dadurch das Problem nicht beheben{lsst, wenden Sie sich an ihren Fachhändler.

Gerät schaltet nicht ein.

Sind Batterien eingesetzt? Beziehungsweise, ist das Netzteil an eine Netzsteckdose angeschlossen? (S.32)
Ist ein Mono-Cinchsteckerkabel an die INPUT-Buchse angeschlossen? (S.32)

Kein Ton

Sind Ihr Bass, Verstärke und/oder Kopfhörer an die richtigen Buchsen angeschlossen? (S.32)
Ist Ihr Verständiger eingeschaltet und richtig eingestellt?
Sind Kabel beschädigt?
Ist der Master-Pegel des AX10B auf 0^ oder einen niedrigeren Pegel eingestellt? (S.31)
Ist die Programm-Lautstärke des AX10B auf „0“ oder einen niedrigeren Pegel eingestellt? (S.35)
Ist die Lautstärke Ihrnes Instruments heruntergedreht?
Ist der AX10B stummgeschaltet?

Es wird kein Effekt gehört

Wird der AX10B umgangen? (S.33)
Sind die im Programm verwendeten Effekte eingeschaltet?

Pedal arbeitet nicht

• Haben Sie ein Programm gewählt, das einen Expression-Pedal-Effekt verwendet? (S.34, 36)
  Leuchtet die Pedal-Anzeige?

Kann nicht schreiben (Display zeitgt „Er" an)

• Haben Sie das Gerät ausgeschaltet, während Preset-Programme geladen wurden?

Laden Sie die Preset-Programme neu. (S.37)

Wichtigste technische Daten

Verständner-Modelle	11
Effekte:	Pre-Effekt-Type: 3Modulationstypen: 11Ambience-Type: 11Rauschunterstützung: 1
Anzahl der Programme:	Preset-Programme: 40 (10 Banken x 4 Programme)Anwenderprogramme: 40 (10 Banken x 4 Programme)
Eingang:	Basseingang (Mono 1/4-Zoll-Buchse)
Ausgang:	Line/Kopfhörer Doppel-Ausgang (Stereo 1/4-Zoll-Buchse)
Tuner:	Tuning-Bereich: 27,5 Hz - 1.318,5 Hz (A0-E6)Tuner-Kalibrierung: A = 438 Hz - 445 Hz
Stromversorgung:	Vier Alkali-Mignonzellen (AA, R6) (nicht mitgeliefert, erlauben ca. 18 Stunden kontinuierlichenBetrieb) oder getrennt erhältliches Netzteil (Gleichstrom 9 V⊕⑥-⊗)
Abmessungen (B x T x H):	287 mm x 182 mm x 60 mm
Gewicht:	1,1 kg (ohne Batterien)
Zubehör:	Bedirnungshandbuch
Optionen:	Netzteil

Änderungen des Designs und der technischen Daten ohne Vorankündigung bleiben im Sinne ständiger Produktverbesserungen vorbehalten.

AX10B Program Chart

Prog#	PRE FX	Value	AMP TYPE	MID FC/GAIN	BASS	MIDDLE	TREBLE	VOLUME	MODULA-TION	DEPTH	SPEED	AMBIENCE	DEPTH	TIME	PEDAL FX	VOL PEDAL MIN	NR	Comments
01	COMP	25	VALVE2	5	30	18	26	11	OFF	-	-	OFF	-	-	VOL.	0	5	Standard
02	COMP	15	LA STUDIO	1	27	26	23	11	CHORUS	20	-	OFF	-	-	MOD.	-	5	LA Chorus
03	COMP	5	UKMAJOR	21	18	30	28	13	OFF	-	-	ROOM	14	2.4	AMB.	-	5	Pedal Reverb
04	OCTAVE	14	STUDIO	29	25	28	23	15	TALK	16	5	OFF	-	-	MOD.	-	10	Dirty Talk
11	COMP	10	AC100	30	21	19	20	14	PHASER	0	0	AIR	19	-	VOL.	0	15	Standard 2
12	COMP	13	VALVE2	2	26	19	25	15	CHORUS	29	0	PLATE	20	4.3	AMB.	-	5	Pedal Plate
13	DIST	9	STUDIO	30	20	27	16	12	FLANGE	15	5	AIR	20	-	VOL.	0	15	Dist Flange
14	COMP	14	EQ	5	24	14	25	17	FILTER	26	21	OFF	-	-	VOL.	0	5	Auto Wah
21	COMP	11	CLASSIC	5	16	16	19	20	OFF	-	-	AIR	11	-	VOL.	0	5	Standard 3
22	COMP	8	LA STUDIO	3	19	7	16	20	OFF	-	-	PLATE	15	3.2	AMB.	-	5	Clean Plate
23	DIST	30	CLASSIC	5	21	25	22	15	OFF	-	-	PLATE	21	3.4	AMB.	-	10	Dirty Plate
24	OFF	-	UKMAJOR	12	25	17	22	16	TALK	24	1	OFF	-	-	MOD.	-	10	Talker
31	COMP	14	LA STUDIO	2	28	25	23	15	OFF	-	-	OFF	-	-	VOL.	0	6	Standard 4
32	COMP	21	SCOOPED	2	25	26	26	17	PHASER	29	5	OFF	-	-	VOL.	0	10	Phaser
33	COMP	30	VALVE2	4	23	24	23	17	OFF	-	-	PP DLY	30	0.6	AMB.	-	6	Ping Pong1
34	COMP	15	VALVE	2	25	14	21	15	TREM	26	-	OFF	-	-	MOD.	-	5	Pedal Trem
41	COMP	25	LA STUDIO	5	25	28	24	15	OFF	-	-	HALL	5	2.4	VOL.	0	14	Standard 5
42	COMP	13	CLASSIC	5	24	15	23	17	OFF	-	-	HALL	17	2.4	AMB.	-	5	Motown
43	DIST	27	STUDIO	25	30	23	21	13	FEEDBK	30	2	OFF	-	-	VOL.	0	10	Feedback1
44	COMP	11	EQ	3	25	17	25	15	FILTER	25	-	MULTI	16	0.6	MOD.	-	10	Pedal Filter
51	COMP	13	JAZZ	1	19	24	6	18	OFF	-	-	OFF	-	-	VOL.	0	5	Standard 6
52	COMP	25	LA STUDIO	5	26	27	20	14	PHASER	10	-	SLAP	9	0.15	MOD.	-	10	Phaser Slap
53	COMP	19	AC100	26	27	28	15	12	PITCH1	4	-	OFF	-	-	MOD.	-	5	Pitch Major 3rd
54	OCTAVE	22	CLASSIC	5	20	21	27	19	PHASER	22	13	HALL	7	2.4	OCT.	-	10	PedalOctave1
61	COMP	13	VALVE2	1	21	22	11	14	OFF	-	-	OFF	-	-	VOL.	0	5	Standard 7
62	OCTAVE	18	GOLDPNL	3	26	28	22	16	OFF	-	-	SLAP	18	0.075	OCT.	-	5	PedalOctave2
63	COMP	19	VALVE	3	22	15	23	15	ROTARY	15	-	SPRING	18	2.4	MOD.	-	5	PedalRotary
64	DIST	25	LA STUDIO	3	22	23	18	10	OFF	-	-	ECHO1	30	0.6	AMB.	-	15	Dist Echo
71	COMP	21	SCOOPED	2	24	0	15	24	OFF	-	-	AIR	16	-	VOL.	0	5	Standard 8
72	COMP	15	VALVE	3	21	20	22	19	TREM	20	9	ROOM	11	0.5	VOL.	0	5	Tremolo
73	COMP	15	EQ	5	19	24	24	20	PITCH1	d	22	ECHO2	30	0.8	AMB.	-	7	Pedal Echo2
74	COMP	11	UKMAJOR	15	14	21	30	13	FILTER	23	-	SLAP	15	0.02	MOD.	-	10	Filter wah
81	COMP	20	GOLDPNL	4	26	14	19	16	OFF	-	-	OFF	-	-	VOL.	0	5	Standard 9
82	COMP	8	LA STUDIO	4	22	7	30	17	OFF	-	-	PP DLY	30	0.84	AMB.	-	10	Ping Pong2
83	DIST	0	VALVE2	3	25	23	18	18	OFF	-	-	OFF	-	-	VOL.	0	10	OverDrive
84	OCTAVE	26	EQ	3	25	27	22	14	FILTER	14	20	SLAP	24	0.025	OCT.	-	10	Synth1
91	COMP	8	STUDIO	10	18	21	29	17	OFF	-	-	OFF	-	-	VOL.	0	5	Standard10
92	COMP	20	AC100	20	20	21	25	15	FEEDBK	21	1	HALL	12	4.8	VOL.	0	5	Feedback2
93	OFF	-	VALVE	2	18	16	25	21	PITCH2	SP	-	SLAP	20	0.035	MOD.	-	5	PedalPitch-SP
94	OCTAVE	25	LA STUDIO	5	27	18	20	17	FILTER	25	19	OFF	-	-	OCT.	-	5	Synth2
